Кладка отопительной печи: Кладка печи своими руками просто и практично

Отопительная печь из кирпича своими руками: 10 инструкций для разных размеров | 5domov.ru

Ниже мы приведем вам пошаговые инструкции с фотографиями и порядовками о том, как слетать отопительную печь различных размеров своими руками.

Содержание статьи:

• Характеристики отопительных печей
• Печь размером 770×640 мм
• Печь размером 770×770 мм
• Печь размером 890×890 мм
• Печь размером 1020×890 мм
• Печь размером 1160×890 мм
• Печь размером 1290×510 мм
• Печь размером 1650×510 мм
• Печь размером 2250×510 мм
• Печь размером 1880×640 мм
• Печь размером 1290×1020 мм

Характеристики отопительных печей

Отопительные печи предназначены для отопления жилых помещений. Конструкции их неоднократно менялись, на смену многооборотным отопительным печам с последовательными вертикальными дымооборотами пришли однооборотные отопительные печи с одним восходящим дымоходом и с несколькими нисходящими.

Схемы движения газов в бытовых печах
а — многооборотная печь с вертикальными каналами; б — однооборотная печь; в — печь с верхней и нижней отопительными камерами; г — печь с усиленным нижним обогревом с верхней и нижней отопительными камерами

У однооборотных печей более равномерно прогреваются наружные стенки.
При устройстве колосниковой решетки в топливнике таких печей КПД повышается до 70—75%.

Недостатком однооборотных печей является то, что их верхняя часть прогревается сильнее, чем нижняя. Из-за этого и не происходит равномерного прогрева помещений с минимальной разницей температур у пола и у потолка.

Отопительные печи различных размеров и конструкций с повышенным нижним обогревом, приведенные в этой статье, при их правильной эксплуатации обеспечивают равномерный прогрев помещений с минимальной разницей температур у пола и у потолка в 2—3°С.

По своей конструкции эти печи состоят как бы из двух печей, поставленных одна на другую и соединенных между собой одним соединительным вертикальным каналом. В отопительных печах этих конструкций происходит интенсивное прогревание нижней части печи.

Горячие дымовые газы в массиве печи продвигаются следующим образом. Выходя из топливника (см. рис. 1), они сначала прогревают нижнюю часть печи, далее, поднимаясь по вертикальному соединительному каналу, прогревают верхнюю часть печи. На вертикальных продольных и поперечных разрезах стрелками показано движение горячих дымовых газов в отдельных частях корпуса печи.

В печах этих конструкций дымовые газы до выхода в дымовую трубу по мере их общего продвижения в массиве печи проходят то же расстояние, что и в однооборотных печах с одним восходящим и несколькими опускными каналами. Дымовые газы в отопительных печах такой конструкции проделывают короткий путь, преодолевая небольшое газовое сопротивление. В массиве печей таких конструкций дымовые газы продвигаются по принципу «вольного» движения газов, о чем сказано ниже.

«Вольное» движение газов

Отопительные печи, приведенные в этой статье, относятся к толстостенным печам умеренного прогрева с повышенной теплоотдачей нижней их части. Топка этих печей длится всего 45— 60 мин, топливо в них укладывают в 3—4 приема. Обычно эти печи протапливают один раз в сутки, но при низкой температуре наружного воздуха (до 35—40°С) печи желательно протапливать два раза в сутки — утром и вечером. При двухразовой топке обеспечивается нормальная температура в помещениях с суточным колебанием в 2—3°С.

Эти печи очень экономичны в топливном отношении, их КПД особенно увеличивается при установке герметических топочных и поддувальных дверок. Затраты топлива сокращаются в два раза и более по сравнению с эксплуатацией многооборотных печей. В качестве топлива желательно применять антрацит, а при его отсутствии можно использовать каменный уголь, углебрикет, торфяной брикет и любые дрова. При заготовке дров длину поленьев надо делать по размерам топливника печи.

Ниже подробно приводится порядок кладки отопительной печи размером 770×640 мм. Кладка остальных отопительных печей в основном похожа на кладку упомянутой печи, поэтому их кладка будет описана более сжато.

Отопительная печь с нижним обогревом размером 770×640 мм

Отопительная печь имеет размеры, мм: 770x640x2310 (рис. 1,а).

Рис. 1. Отопительная печь с нижним обогревом размером 770×640 мм
а — фасад; б — разрезы А—А, Б—Б, В—В; в — кладка 1 —17 рядов; 1 — зольниковая камера; 2 — поддувальная дверка; 3 — колосниковая решетка; 4 — топочная дверка; 5 — топливник; 6 — дымовая задвижка.Рис. 1. Продолжение: г — кладка 18—35 рядов

Расход материалов (без фундамента и трубы):

• кирпич красный — 220 шт.;
• кирпич огнеупорный — 170 шт.;
• глина красная — 10 ведер;
• глина тугоплавкая — 50 кг;
• песок — 5 ведер;
• дверка топочная — 250×210 мм;
• дверка поддувальная — 250×140 мм;
• задвижка дымовая — 130×250 мм;
• решетка колосниковая — 380×250 мм;
• дверки прочистные размером 130×140 мм — 6 шт.;
• предтопочный лист — 500×700 мм.

Огнеупорный кирпич, при его отсутствии, может быть заменен обыкновенным красным отборным кирпичом первого сорта.

Прежде чем начать кладку печи, следует приобрести необходимые печные приборы и только после этого начинать работу, ориентируясь на их размеры.

Печь может сложить один печник в течение 16—18 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 4—5 ч.

Размеры печи небольшие, но она обеспечивает отопление помещения с площадью пола до 16 м².
Теплоотдача печи при одноразовой топке — 2,8 кВт (2400 ккал/ч), а при двухразовой топке — 3,5 кВт
(3000 ккал/ч).

Печь имеет простую конструкцию, повышенный обогрев в нижней зоне, топливом для нее служат антрацит, каменный уголь, углебрикеты, торфяные брикеты, дрова. Горячие дымовые газы в печи продвигаются по хорошо развитой системе дымоходов, обогревая при этом ее внутренние стенки.

На рис. 1,б даны вертикальные разрезы печи по А—А, Б—Б и В—В, а на порядовках показано, в какой последовательности осуществляются кладка кирпичей и установка печных приборов в каждом ряду.

На вертикальных разрезах видны топливник 1, зольниковая камера 2, колосниковая решетка 3, топочная дверка 4, поддувальная дверка 5, дымовая задвижка 6, прочистные отверстия.

Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи, а штриховыми линиями показано движение холодного комнатного воздуха в прогретой печи перед полным закрытием дымовой задвижки.

Горячие дымовые газы прогревающейся печи из топливника поднимаются до перекрытия топливника и из верхнего отверстия.

Кладка пятого ряда не представляет трудностей, только следует обратить внимание на правильность чередования швов. Этот ряд образует топливник размером 250×380 мм.

Во время кладки шестого ряда устанавливают и крепят к кладке топочную дверку. Перед установкой топочной дверки ее подготовляют к монтажу. Кладку седьмого и восьмого рядов проводят согласно порядовкам. Кладка печи с девятого по семнадцатый ряд не представляет трудностей, нужно только соблюдать правила перевязки швов. Восемнадцатый ряд перекрывает топливник и нисходящий канал. Остается только один канал размером 130×130 мм. Девятнадцатый ряд выкладывают обыкновенным красным кирпичом, кладка этого ряда похожа на кладку восемнадцатого ряда. Во время кладки двадцатого ряда устанавливают прочистные отверстия.

Двадцать первый ряд выкладывают согласно порядовке. Двадцать вторым рядом перекрывают прочистные дверцы. Двадцать третий ряд необходимо выкладывать строго по порядовке. Кладкой этого ряда образуется начало системы дымоходов.

Кладка печи с двадцать четвертого по двадцать седьмой ряды одинакова, нужно только строго соблюдать правила перевязки швов. Кладку печи с двадцать восьмого по тридцатый ряд проводят согласно порядовке. Тридцать первым рядом перекрывают верх печи, оставляя канал дымовой трубы размером 130×250 мм. Тридцать вторым и тридцать третьим рядами также перекрывают верх печи, только соблюдают при этом правила перевязки швов. В тридцать четвертом ряду показаны кладка ( канала в пять кирпичей и установка дымовой задвижки размером 130×250 мм.

Кладкой тридцать пятого ряда начинается дымовая труба. Кладка трубы не представляет трудностей. Трубу выкладывают «впятерик”, детально соблюдая правила перевязки швов, с внутренним размером трубы 130×250 мм строго вертикально. При прохождении потолочного перекрытия и крыши необходимо соблюдать противопожарные мероприятия. После окончания кладки печи и дымовой трубы их сушат пробными топками, после сушки оштукатуривают и белят.

Отопительная печь с нижним обогревом размером 770×770 мм

Отопительная печь имеет размеры, мм: 770x770x2310 (см. рис. 2).

Рис. 2. Отопительная печь с нижним обогревом размером 770×770 мм
а — фасад; б — разрезы А-А, Б-Б; в — кладка 1 -13 рядов; г — разрезы В—В, Г—Г; д — кладка 14—35 рядов; 1 — дымовая задвижка; 2 — отверстия для чистки; 3 — топочная дверка; 4 — поддувальная дверка; 5 — топливник; 6 — колосниковая решетка; 7 — зольниковая камераРис. 2. Отопительная печь с нижним обогревом размером 770×770 мм
г — разрезы В—В, Г—Г; д — кладка 14—35 рядов; 1 — дымовая задвижка; 2 — отверстия для чистки; 3 — топочная дверка; 4 — поддувальная дверка; 5 — топливник; 6 — колосниковая решетка; 7 — зольниковая камера

Расход материалов (без учета фундамента и трубы) следующий:

• кирпич красный — 230 шт,
• кирпич огнеупорный — 210 шт.,
• глина красная — 12 ведер,
• глина огнеупорная — 6 ведер,
• песок — 7 ведер,
• дверка топочная — 250×210 мм,
• дверка поддувальная — 250×140 мм,
• задвижка дымовая — 130×250 мм,
• решетка колосниковая — 300×252 мм,
• дверки прочистные размером 130×140 мм — 6 шт.,
• предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 18—20 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 5 ч.

Печь рассчитана на обогрев помещения площадью до 20 м². Теплоотдача печи при одноразовой топке (при расходе антрацита до 12,2 кг) составляет около 3 кВт (2600 ккал/ч). Теплоотдача нижней части печи составляет 2,3 кВт (2000 ккал/ч). Теплоотдача печи при двухразовой топке увеличивается до 3,7 кВт (3200 ккал/ч).

В качестве топлива желательно применять антрацит и каменный уголь, но при их отсутствии можно использовать дрова, углебрикеты и торфяные брикеты.

Кладка печи по рядам не отличается от предыдущей отопительной печи размером 770×640 мм.

Отопительная печь с нижним обогревом размером 890×890 мм

Отопительная печь имеет размеры, мм: 890x890x2310.

Расход материалов (без учета фундамента и трубы) следующий:

• кирпич красный — 340 шт.,
• кирпич огнеупорный — 270 шт.,
• глина красная — 16 ведер,
• глина огнеупорная — 7 ведер,
• песок — 10 ведер,
• дверка топочная — 250×210 мм,
• дверка поддувальная — 250×140 мм,
• задвижка дымовая — 130×250 мм,
• решетка колосниковая — 380—252 мм,
• дверки прочистные размером 130×140 мм — 10 шт.,
• предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 6 ч.

Печь рассчитана для обогрева помещения площадью до 25— 30 м . Теплоотдача печи при одноразовой топке около 3,7 кВт (3200 ккал/ч), а при двухразовой топке — 4,7 кВт, (4000 ккал/ч). Чертежи разрезов печи и порядовки кладки приведены на рис. 3.

Рис. 3. Отопительная печь с нижним обогревом размером 890×890 мм а — фасад; б — кладка 1 —16 рядов;Рис. 3. Продолжение
в — разрезы А—А, Б—Б, В—В, Г—Г; г — 17 — 27 рядовРис. 3. Продолжение
д — кладка 28—35 рядов

Кладка печи по рядам почти не отличается от кладки отопительной печи размером 770×640 мм. В качестве топлива можно применять антрацит, каменный уголь, углебрикеты, торфяные брикеты и дрова.
В данной печи колосниковая решетка рассчитана на применение дров, углебрикетов и торфяных брикетов. При использовании антрацита и каменного угля колосниковую решетку сзади закладывают плашмя тремя рядами огнеупорного кирпича.

Отопительная печь с нижним обогревом размером 1020×890 мм

Отопительная печь имеет размеры, мм: 1020x890x2240.

Расход материалов (без учета фундамента и трубы) следующий:

• кирпич красный — 570 шт.,
• кирпич огнеупорный — 100 шт.,
• глина красная — 20 ведер,
• глина огнеупорная — 3 ведра,
• песок — 12 ведер,
• дверка топочная — 250×210 мм,
• дверка поддувальная — 250×140 мм,
• задвижка дымовая — 130×250 мм,
• решетка колосниковая — 380×252 мм,
• дверки прочистные размером 130×140 мм — 7 шт.,
• предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для подноски материала и приготовления раствора потребуется около 6 ч.

Печь рассчитана на отопление помещения площадью до 35— 40 м². Теплоотдача печи при одноразовой топке — 4 кВт (3400 ккал/ч), а при двухразовой — около 5 кВт (4300 ккал/ч).

В данной печи колосниковая решетка рассчитана на применение в качестве топлива дров и углебрикетов. При сжигании антрацита и каменного угля колосниковую решетку сзади закладывают огнеупорным кирпичом плашмя в три ряда.

Чертежи разрезов и порядовки кладки печи приведены на рис. 4. Кладку печи выполняют согласно порядовкам, соблюдая правила перевязки швов.

Рис. 4. Отопительная печь размером 890×1020 мм
а — фасад и разрезы А—А, Б—Б; б — кладка 1 —6 рядовРис. 4. Продолжение
в — разерзы В—В, Г—Г, Д—Д; г — кладка 7—14, 16 рядовРис. 4. Продолжение
д — кладка 15, 17—34 рядов и разделки трубыРис. 4. Продолжение
е — кладка 35—44 рядов

С тридцать шестого по сорок третий ряд показана кладка разделки трубы с внутренним сечением трубы 130×250 мм. Сорок второй и сорок третий ряды нужно выкладывать так же, как и сорок первый ряд, обязательно соблюдая при этом правила перевязки швов (порядовки 42 и 43 рядов не приведены). Кладка сорок третьего ряда похожа на кладку сорок первого ряда.

Отопительная печь с нижним обогревом размером 1160×890 мм

Отопительная печь имеет размеры, мм: 1160x890x2240.

Расход материалов следующий:

• кирпич красный — 580 шт.,
• кирпич огнеупорный — 140 шт.,
• глина красная — 22 ведра,
• глина огнеупорная — 5 ведер,
• песок — 13 ведер,
• дверка топочная — 250×210 мм,
• дверка поддувальная — 250×140 мм,
• задвижка дымовая — 130×250 мм,
• решетка колосниковая — 380×252 мм,
• дверки прочистные размером 130×140 мм — 9 шт.,
• предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 26 ч, дополнительно для приготовления глинопесчаного раствора и подноски материала потребуется около 6ч.

Печь рассчитана для обогрева помещения площадью до 45 м . Теплоотдача печи при одноразовой топке составляет 4,3 кВт (3700 ккал/ч), а при двухразовой топке — 5,4 кВт (4600 ккал/ч).

В данной печи колосниковая решетка рассчитана на применение в качестве топлива дров, углебрикетов и торфяного брикета. При использовании антрацита и каменного угля колосниковую решетку сзади закладывают огнеупорным кирпичом на ребро.

Чертежи разрезов и порядовки кладки приведены на рис. 5.

Рис. 5. Отопительная печь с нижним обогревом размером 1160×890 мм
а — фасад; б — кладка 1—12 рядовРис. 5. Продолжение
в — разрезы А—А, Б—Б, Г—Г; г — кладка 13—18 рядовРис. 5. Продолжение
д — разрезы В—В, Д—Д, Е—Е; е — кладка 19—28 рядов; 1 — топливник; 2 — зольниковая камера; 3 — колосниковая решетка; 4 — топочная дверка; 5 — поддувальная дверка; 6 — прочистные отверстия; 7 — дымовая задвижкаРис. 5. Продолжение
ж — кладка 29—32 рядов

При кладке второго ряда необходимо точно придерживаться порядовки, так как этим рядом образуется система дымоходов нижней отопительной камеры. Кладкой четвертого и пятого рядов’ устраивают дно зольниковой камеры. При кладке шестого ряда к кладке крепят поддувальную дверку.

В остальном кладка печи не представляет трудностей и похожа на кладку предыдущих печей, только надо при этом строго придерживаться порядовок: не следует делать неоправданное сужение дымоходов. Трубу кладут в пять кирпичей с внутренним размером 130×250 мм.

Отопительная печь с нижним обогревом размером 1290×510 мм

Отопительная печь имеет размеры, мм: 1290x510x2310 (см. рис. 6).

Рис. 6. Отопительная печь размером 510×1290 мм
а — фасад; б — разрезы А—А; в — кладка 1 —5 рядов; 1 — фундамент в грунте; 2 — грунт; 3 — дымовая задвижка; 4 — разделка; 5 — потолочное перекрытие; 6 — топочная дверка; 7 — поддувальная дверка; 8 — гидроизоляция; 9 — наружный фундамент; 10 — топливник; 11 — зольниковая камера; 12 — колосниковая решетка; 13 — отверстия для чисткиРис. 6. Продолжение
г — кладка 6—30, 33 рядовРис. 6. Продолжение
д — кладка 31,32, 34—40 рядов

Расход материалов (без фундамента и трубы) следующий:

• кирпич красный — 400 шт,,
• кирпич огнеупорный — 220 шт.,
• глина красная — 16 ведер,
• глина огнеупорная — 10 ведер,
• песок — 11 ведер,
• дверка топочная — 250×210 мм.,
• дверка поддувальная — 250×140 мм,
• задвижка дымовая 130×250 мм,
• решетка колосниковая — 300×250 мм,
• дверки прочистные размером 130×140 мм — 4 шт. Печь рассчитана для отопления помещения площадью до 35 м .
  Кладку печи с четвертого по восемнадцатый ряд желательно проводить из огнеупорного кирпича.
  При правильной эксплуатации КПД этой печи бывает до 80%, а при применении герметических (топочной и поддувальной) дверок достигает 85%.

  Кладка печи несложная, ее проводят согласно порядовкам, соблюдая при этом правильность чередования швов.

  Отопительная печь с нижним обогревом размером 1650×510 мм

  Отопительная печь имеет размеры, мм: 1650x510x2310.

  Расход материалов (без учета фундамента и дымовой трубы) следующий:

  • кирпич красный — 640 шт.,
  • глина красная — 22 ведра,
  • песок — 12 ведер,
  • дверка топочная — 250×210 мм,
  • дверка поддувальная — 140×250 мм,
  • задвижка дымовая — 130×250 мм,
  • решетка колосниковая — 300×250 мм,
  • дверки прочистные размером 130×140 мм — 7 шт.,
  • предтопочный лист — 500×700 мм.

  Печь может сложить один печник в течение 26 ч, дополнительно для приготовления глинопесчаного раствора и подноски материала потребуется около 6ч. 2

  Печь рассчитана для обогрева помещения площадью до 50 м . Теплоотдача печи при одноразовой топке составляет 5 кВт (4300 ккал/ч), при двух топках в сутки — около 6,2 кВт (5300 ккал/ч). В данной печи можно применять все виды твердого топлива, но при применении антрацита и каменного угля печь с девятого ряда до перекрытия топливника желательно выложить огнеупорным кирпичом, а при его отсутствии следует выложить топливник , применив в этих рядах отборный красный кирпич.

  Чертежи разрезов и порядовки приведены на рис. 7.

  Рис. 7. Отопительная печь с нижним обогревом размером 1650×510 мм
  а — фасад и разрезы Г—Г, Д—Д, Е—Е; б — кладка 1 —8 рядовРис. 7. Продолжение
  в — разрезы А—А, Б—Б, В—В; г — кладка 9—17 рядовРис. 7. Продолжение
  д — кладка 18—35 рядов

  Кладка печи не составляет особых трудностей. Пятый ряд определяет основные размеры дымоходов нижней отопительной камеры, этим рядом перекрывают дно зольниковой камеры. Двадцать пятый ряд также определяет основные размеры дымоходов верхней отопительной камеры. На поперечном разрезе печи внутренняя часть видна, как на рентгеновском снимке (см. горизонтальный разрез печи).

  Отопительная печь с нижним обогревом размером 2250×510 мм

  Отопительная печь имеет размеры, мм: 2250x510x2480.

  Расход материалов (без учета фундамента и дымовой трубы) следующий:

  • кирпич красный — 740 шт.,
  • кирпич огнеупорный — 40 шт.,
  • глина красная — 25 ведер,
  • глина огнеупорная — 1 ведро,
  • песок — 15 ведер,
  • дверка топочная — 250×210 мм,
  • дверка поддувальная — 250×140 мм,
  • задвижка дымовая — 130×250 мм,
  • решетка колосниковая — 380×252 мм,
  • дверки прочистные размером 130×140 мм — 7 шт.,
  • предтопочный лист — 500×700 мм.

  Печь может сложить один печник в течение 30 ч, дополнительно для приготовления глинопесчаного раствора и подноски материалов потребуется около 8 ч.

  Теплоотдача печи при одноразовой топке в сутки — 6 кВт (5100 ккал/ч), при двухразовой топке — около 7,1 кВт (6100 ккал/ч). Печь рассчитана для отопления помещения площадью до 60 м². Чертежи разрезов и порядовки приведены на рис. 8.

  Рис. 8. Отопительная печь с нижним обогревом размером 2250×510 мм
  а — фасад; б — разрезы А—А, Б—Б, В—В; в — кладка 1 —6, 8 рядовРис. 8. Отопительная печь с нижним обогревом размером 2250×510 мм
  г — разрез Г—Г; д — кладка 7 — 18 рядовРис. 8. Отопительная печь с нижним обогревом размером 2250×510 мм
  е — кладка 19—36 рядов

  При кладке пятого ряда необходимо строго придерживаться порядовки, так как этот ряд определяет основные размеры дымоходов нижней отопительной камеры. Двадцать третий ряд также определяет основные размеры дымоходов верхней отопительной камеры. Уменьшать или увеличивать размеры дымоходов при кладке последующих рядов не рекомендуется.

  Отопительная печь с нижним обогревом размером 1880×640 мм

  Отопительная печь имеет размеры, мм: 1880x640x2380.

  Расход материалов (без учета фундамента и дымовой трубы) следующий:

  • кирпич красный — 950 шт. Печь рассчитана для отопления помещения площадью до 55 м . В данной печи можно применять все виды твёрдого топлива. Колосниковая решетка рассчитана для использования в качестве топлива дров, углебрикетов и торфяных брикетов. При применении в качестве топлива антрацита или каменного угля в этой печи колосниковую решетку закладывают огнеупорным кирпичом на ребро.

    Чертежи разрезов печи и порядовки приведены на рис. 9. Стрелками указано движение дымовых газов в дымоходах печи.

    Рис. 9. Отопительная печь с нижним обогревом размером 1880×640 мм
    а — фасад и разрез А—А; б — кладка 1 —5 рядовРис. 9. Отопительная печь с нижним обогревом размером 1880×640 мм
    в — разрезы Б—Б, В—В, Г—Г, Д—Д, Е—Е; г — гладка 6—10 рядовРис. 9. Отопительная печь с нижним обогревом размером 1880×640 мм
    д — кладка 11—28 рядовРис. 9. Отопительная печь с нижним обогревом размером 1880×640 мм
    е — кладка 29—36 рядов

    Кладка печи не составляет особых трудностей, однако сначала надо хорошо изучить чертежи разрезов и порядовки кладок кирпичей.

    Из горизонтального (по А—А рис. 9, б) разреза видно, что под зольниковой камерой находится горизонтальный дымоход. Топливник выложен из огнеупорного кирпича.

    При кладке второго ряда надо строго придерживаться порядовки. Кладка пятого ряда определяет основные размеры дымоходов нижней отопительной камеры. Кладку двадцать первого ряда также необходимо проводить строго по порядовке, у вертикального канала здесь оставляют дымоход шириной 130 мм. Кладка двадцать четвертого ряда также определяет основные размеры дымоходов верхней отопительной камеры. Остальные ряды кладки печи похожи на кладки предыдущих печей.

    Отопительная печь с нижним обогревом размером 1290×1020 мм

    Отопительная печь имеет размеры, мм: 1290x1020x2310.

    Расход материалов (без учета фундамента и дымовой трубы) следующий:

    • кирпич красный — 800 шт.,
    • кирпич огнеупорный — 90 шт.,
    • глина красная — 28 ведер,
    • глина огнеупорная — 2,5 ведра,
    • песок — 16 ведер,
    • дверка топочная — 250×210 мм,
    • дверка поддувальная — 140×250 мм,
    • задвижка дымовая — 130×250 мм,
    • решетка колосниковая — 380×250 мм,
    • дверки прочистные размером 130×140 мм — 12 шт. ,
    • предтопочный лист — 500×700 мм.

    Печь может сложить один печник в течение 30 ч, для приготовления раствора и для подноски материала дополнительно потребуется около 8 ч.

    Теплоотдача печи при одноразовой топке в сутки составляет около 6,2 кВт (5300 ккал/ч), а при двухразовой топке — 7,5 кВт (6500 ккал/ч). Печь рассчитана для отопления помещения площадью 65—70 м².

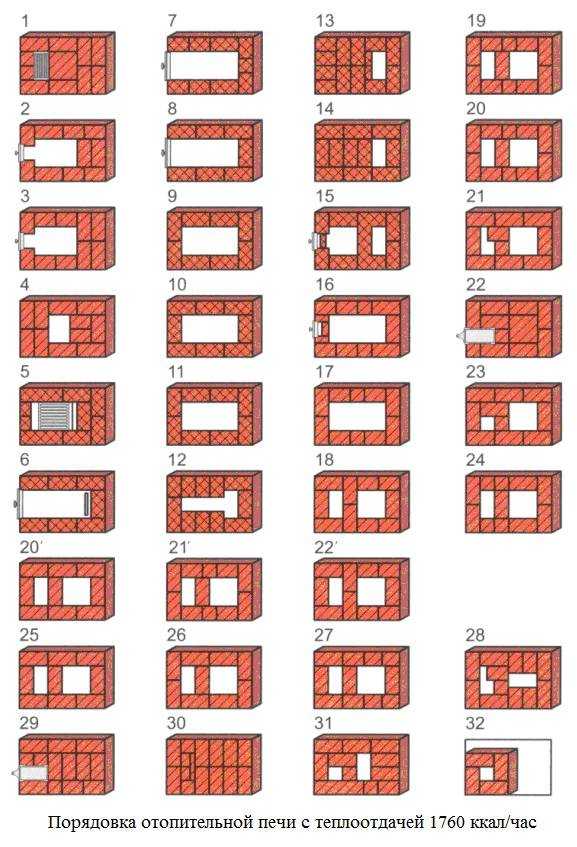

    На рис. 10 приведены разрезы отопительной печи и порядовки. Кладку печи проводят согласно порядовкам, строго соблюдая правила перевязки швов. Перед началом кладки нужно хорошо разобраться в чертержах.

    Рис. 10. Отопительная печь с нижним обогревом размером 1290×1020 мм
    а — фасад; 6 — разрез А—А, Б—Б; в — кладка 1—10 рядовРис. 10. Отопительная печь с нижним обогревом размером 1290×1020 мм
    г — разрезы Д—Д, Е—Е, В—В; д — кладка 11—20 рядовРис. 10. Отопительная печь с нижним обогревом размером 1290×1020 мм
    е — разрез Г—Г; ж — кладка 21 —35 рядов

    Кладка печей своими руками из кирпича: фото, схемы

    Содержание:

    Печь начинается с фундамента
    Приготовление раствора для печной кладки
    Технология кладки кирпича
    Выбираем трубы для дымохода
    Отделка кирпичной печи

    Кирпичная кладка своими руками для отопления дома и дачи

    Построить печь для дома из кирпича своими руками вполне под силу даже начинающему каменщику. В связи с обилием и доступностью информации достаточно только выбрать подходящую конструкцию с порядовкой и подробным описанием всех этапов работы, запастись терпением и делать кладку аккуратно и внимательно. Рассмотрим подробно, как построить печь своими руками из кирпича.

    Печь начинается с фундамента

    Даже маленькая кирпичная печь своими руками выложенная на даче или в бане, весит более тонны. Поэтому ставить ее нужно не на пол, а на свой собственный фундамент.

    Верхний срез фундамента совпадает с уровнем чернового пола. Нужно обратить особое внимание на то, чтобы верхняя плоскость была идеально горизонтальной. Это позволит избежать перекоса кладки и сильно упростит работу печника.

    Подготовка фундамента под кирпичную печь

    На фундамент для гидроизоляции укладывается два слоя рубероида, пергамина или прочной строительной пленки. Поверх гидроизоляции укладывается стальной лист и слой теплоизолятора (чтобы тепло не уходило в фундамент). На весь этот «пирог» для будущей печи из кирпича своими руками ложатся кирпичи первого слоя кладки.

    Приготовление раствора для печной кладки

    В отличие от обычной стенки, печка из кирпича своими руками строится не на цементном, а на глиняно-песчаном растворе. Составы растворов для шамотного и керамического кирпича сильно отличаются.

    Раствор для шамотного кирпича готовится на основе белого каолина или шамотного мергеля. Минералы характеризуются высокой огнеупорностью и выдерживают температуру выше 1500 градусов. Сухую кладочную смесь для приготовления огнеупорного кладочного раствора обычно приобретают в торговых сетях.

    Раствор для керамического кирпича готовится на основе обычной глины, которую можно найти в своей местности. Глина для печей также продается во многих строительных супермаркетах.

    Готовим раствор для печи из кирпича своими руками

    На 100 шт. кирпича потребуется около 40 кг глины. Пропорции глины и песка определяются путем пробных замесов. Делается это следующим образом:

    • Глину на сутки замачивают в холодной воде.
    • Замес разделяют на 5 частей и в каждую добавляют соответственно четверть, половину, три четверти или равную весовую часть песка.
    • Все получившиеся пробы вымешивают снова до полной однородности и дают постоять 3-4 часа, чтобы сошли излишки влаги.

    Проводим испытание проб:

    • раскатываем их в колбаски толщиной 1-1,5 см и оборачиваем вокруг любого круглого предмета диаметром 5 см.
    • В случае, когда на пробе образовались трещины более 2 мм — раствор не годен.
    • При глубине трещинок до 2 мм — раствор пригоден для тех частей печи, где температура нагрева не превышает 300 градусов.
    • Если поверхность пробы не потрескалась или покрылась мелкой сеткой — такой раствор вполне пригоден, чтобы сделать печь своими руками.

    Поскольку стоимость песка гораздо ниже стоимость хорошей печной глины, суть проб сводится к определению максимально возможной доли наполнителя в растворе.

    Не бойтесь попросить совета

    Опытные печники гораздо точнее определяют нужную консистенцию раствора, просто разминая его в руках. Поэтому, при наличии возможности, рекомендуем обратиться к ним за советом.

    Кирпичная печь для дома своими руками видео




    Технология кладки кирпича

    Предоставленная ниже схема печи отличается своей простотой и очень высокой доступностью повторения при высоком проценте успешного результата. Печь из кирпича своими руками имеет маленькие размеры и подойдет в качестве источника тепла для одной комнаты или небольшого садового домика. Площадь, отводимая под печь — всего 0,4 кв. м. На постройку идет очень малое количество кирпича, поэтому и вес она имеет очень небольшой.

    Схема печи из кирпича для дачи

    Кладка печи начинается с первого ряда. Для обеспечения идеально горизонтальной плоскости под кирпич можно насыпать тонкий слой речного мытого или горного песка. Песок сгладит разницу в толщине кирпичей, и заодно будет выполнять функцию дополнительного теплоизолятора.

    Кладка печей своими руками

    Основы выбора строительного материала

    Толщина раствора между кирпичами должна быть 2-3 мм. Более толстый шов быстро выкрашивается. Для кладки нужно выбирать самые ровные кирпичи с одинаковыми размерами — так как неровности нельзя компенсировать раствором!

    На втором ряду устанавливаем дверку поддувала. Для компенсации тепловых расширений ее оборачивают по периметру асбестовым шнуром. Крепление дверки осуществляется стальной проволокой, закрепленной в кладке. Чтобы проволока не мешала — в кирпиче болгаркой под нее вырезают канавки.

    Третий ряд выкладывается уже из шамотного кирпича. Колосники на него ставятся уже после схватывания глины.

    Кладка печей четвертого ряда укладывается на ребро. Если колосники не вписываются в свободное пространство — кирпич нужно подрезать по месту, обеспечив зазоры по 3 мм со всех сторон.

    При кладке печи из кирпича важно знать!

    Задний «вышибной» кирпич ставится без раствора. Он нужен для прочистки каналов.

    На пятом ряду, аналогично поддувалочной, устанавливается топочная дверка. Пятый ряд выкладываются плашмя, и эти выступающие кирпичи играют роль наружного теплообменника.

    Седьмой — девятый ряды выкладываются снова плашмя. Поверх девятого ряда укладывается чугунная варочная поверхность. Для прокладки между металлом и кирпичом также используют асбестовый или стекловолоконный шнур.

    Стекловолоконный термостойкий шнур для уплотнения

    Применение шнура для уплотнения кладки

    Без уплотнительного шнура дым будет попадать в помещение, а глиняный раствор быстро выкрошится от тепловых расширений чугунной плиты.

    Последние три ряда формируют место для установки легкого дымохода. На предпоследнем ряду устанавливается металлическая задвижка. Ее тоже следует отделить от камня асбестовым шнуром.

    После полной просушки кладки вытаскивается «вышибной» кирпич и из канала удаляется строительный мусор. Чтобы песок из-под печки не высыпался — по ее периметру прибивают плинтус.

    Печи из кирпича для дачи видео




    Выбираем трубы для дымохода

    Дымоходом для данной печки послужит любая металлическая или асбестоцементная труба с каналом около 200 кв. см, что соответствует 11,5 см диаметра для круглого сечения. Высота верхнего обреза трубы над уровнем колосника топочной камеры — не менее 4 м. Высота части, выступающей над кровлей — не менее полуметра. Если печь дымит при первых запусках — трубу можно нарастить на 25-50 см.

    Печи своими руками: чертежи размещения дымохода

    Отделка кирпичной печи

    Готовая кладка печи своими руками белится снаружи простой меловой побелкой или тонкой штукатуркой. В качестве связующего можно добавить в воду жирного молока. А предотвратить выступание желтизны поможет обычная синька.

    Если вы решаете, как сложить печь более высокого уровня — выбирайте один из доступных вариантов ее облагораживания:

    • обкладывание декоративным фасадным кирпичом или печными изразцами;
    • наружный металлический экран;
    • декоративная расшивка или окраска швов теплостойкой краской.

    Отделка печи из кирпича своими руками

    Обкладывание кирпичом и изразцами следует предусмотреть заранее, поскольку в процессе строительства наружные элементы перевязываются с кладкой. Эта работа требует большого опыта и ее лучше доверить профессиональным печникам. Металлический экран лучше установить не вплотную, а на некотором расстоянии от тела печи. Тогда он будет играть роль воздушного конвектора, что существенно повысит скорость обогрева помещения.

    Итог

    Зная, как построить печь в доме своими руками, вы сможете обеспечить доступным отоплением любое небольшое помещение. Накопленный опыт при первом строительстве станет основой для дальнейшего совершенствования этого востребованного мастерства.

    Обогреватели для кирпичной кладки — Американские обогреватели и печи для кирпичной кладки

    Kachelofens? Грундофен? Путцофены? Что общего у этих слов?

    Печь по-немецки. Иногда их называют каменными печами, это традиционные камины Северной Европы. Усовершенствованный на протяжении веков, чтобы гореть чисто и эффективно, сохраняя тепло и яркость вашего haus на протяжении всей ночи .

    В наших конструкциях обогревателей для кирпичной кладки используется высокотемпературный (огнеупорный) сердечник с отделочным материалом (шпоном) в соответствии с региональной традицией или по вкусу заказчика. Дым движется от огня в дымоход, поглощая максимальное количество тепла от огня, постепенно высвобождая энергию в ваш дом в виде лучистого тепла. Мы освоили эту технологию, используя нашу запатентованную огнеупорную смесь, единственную североамериканскую смесь, специально разработанную для обогревателей кирпичной кладки. (На фото: наш камин Envirotech Radiant — классический Grundofen.)

    Так зачем же покупать американский обогреватель для кирпичной кладки?

    • Нет больше газовой и электрической компании

    • Используйте на 75% меньше древесины, чем традиционные пожарные места

    • по -прежнему имеют нагрев, когда ваша сила выходит

    • 9006 . ОТД экологически чистые технологии

    • Они увеличивают стоимость любого дома

    • Обогрев дома площадью 2500 квадратных футов примерно за доллар в день

    • Use your masonry heater or wood fired oven and stove to cook

    • No hidden hardware fees

    • They can be installed by any craftsman

    • Lowest emissions from любая лаборатория, аккредитованная EPA, что делает нас самыми чистыми и экологичными

    Phoenix ( 01.11.21 цена увеличится до 6700,00 долларов США) В связи с увеличением стоимости материалов и доставки, мы не можем контролировать.

    Если вы хотите разместить заказ сейчас, ваша цена останется на уровне 4900 долларов США!!! (Требуется депозит)

    Башня 24” Г x 30” Д x 6’ В со всем оборудованием: 4900,00 долларов США

    Занимаемая площадь сравнима с дровяной печью. 22 500 британских тепловых единиц в час. Дымоход 6 дюймов.

    Учить больше

    5 каналов (01.11.21 цена увеличится до 7200,00 долларов США)

    Если вы хотите разместить свой заказ сейчас, ваша цена будет удерживаться на уровне 6400,00 долларов США!!! (требуется депозит)

    24»Г x 42» Ш x 6′ В Обогреватель для кирпичной кладки со всем оборудованием: $6400,00

    Учить больше

    Alaskan Survival (21.11.11 цена вырастет на $7400-$8700)

    Если вы хотите разместить заказ сейчас, ваша цена будет удерживаться на уровне $7100-8700!!

    Обогреватель для кирпичной кладки со всем оборудованием: от 7100,00 до 8700,00 долларов США (требуется залог)

    от 24” Г x 54” Д x 6’ В до 24” Г x 66” Д x 7’ В

    Обогреватель для кирпичной кладки с печью с обеих сторон. Вариант с деревянным ящиком. Духовка будет больше, так как открывается сбоку. 24 000-48 000 БТЕ в час. Вес 2700#+.

    Учить больше

    Традиционный A-Train (01.11.21 цена вырастет до 7800 долларов США)

    Если вы хотите разместить свой заказ сейчас, ваша цена будет удерживаться на уровне 7500 долларов США

    Обогреватель каменной кладки со всем оборудованием: 7500,00 долларов США ( Депозиты обязательно)

    24″ Д x 54″ Д x 7′ В

    Учить больше

    Envirotech Classic (21.11.2011 цена увеличится до 7800 долларов США)

    Если вы хотите заказать сейчас, ваша цена останется на уровне 7400 долларов США

    Устройство со всем включенным оборудованием: 7400 долларов США (требуется депозит)

    24” Г x 54” Д x 6’ В

    Выход дымохода вверху слева сзади агрегата. Вес 3500#+. До 60 000 БТЕ в час. Смещенная топка. Байпасная заслонка.

    Учить больше

    Башня и аккумуляторная стена (01.

    11.21 цена увеличится до 7800,00 долларов США

    Если вы хотите заказать сейчас, мы сохраним цену на уровне 7400,00 долларов США (требуется депозит)

    Башня с аккумуляторной стеной, все оборудование в комплекте: $7400.00

    Комплекты нагревателей для каменной кладки поставляются в комплекте со всем оборудованием, необходимым для завершения вашего комплекта

    Настольный и аккумуляторный настенный нагреватель для каменной кладки Вес 3500#+ До 60 000 БТЕ в час.0

    Учить больше

    Ultimate Survival

    Нагреватель для кирпичной кладки с печью для выпечки и кухонной плитой: $ 11 400,00

    Комплекты нагревателя для кирпичной кладки поставляются со всем оборудованием, необходимым для завершения нагревателя для кирпичной кладки. Вам нужно будет только добавить фундамент, шпон и дымоход.

    Обогреватель, духовка и кухонная плита в одном устройстве! Batterywall и woodbox. Возможны варианты варочной панели. Вес ок. 3400 #.

    Учить больше

    Обогреватели для кирпичной кладки – Maine Wood Heat Co. Inc.

    Кирпичные обогреватели…

    СЕРДЦЕ ДОМА

    Все

    • Сортировать по стилю::
    • Все
    • О
    • Коммерческие печи
      • Bigelow
      • Камелот
      • Цилиндр
      • Купол
      • Кирпичная кладка
    • Коттеджные обогреватели
    • Индивидуальное изготовление под ключ
      • Бигелоу
      • Камелот
      • Купол
    • Наборы стержней для самостоятельной сборки
    • Импортные нагревательные комплекты
    • Кирпичные обогреватели
    • Мобильные печи
    • Открытые печи
    • Бытовые печи
    • Печи, устанавливаемые на грузовике
    • Дровяные печи

    Каменный обогреватель от Albie Barden согреет ваш дом и ваших близких, сделает их счастливыми и здоровыми всю зиму. Нам нравится говорить, что каменный обогреватель — это не просто приспособление или прибор, а сердце дома. Его нежное тепло привлекает нас в холодные дни теплыми объятиями и очарованием мерцающего огня.

    Традиция изготовления каменных обогревателей основана на неизменном стремлении к эффективности. Концепция проста, проверена и верна: полное сгорание используется для нагрева каменной массы, которая, в свою очередь, излучает здоровое, долговременное тепло по всему дому, обновляя энергию тех, кто собирается вокруг него.

    »

    … Я влюблен в замечательную печь … это самая красивая, элегантная и хорошо продуманная вещь, которая у нас есть. Вчера совершил сказочное первое путешествие по приготовлению пиццы в саду, что произвело фурор у публики. Спасибо, мы ЛЮБИМ его, отличная тяга, потрясающая теплоемкость.

    Элизабет Райан

    »

    Построив одну из этих печей, я понял, что цена, по которой вы продаете свои мобильные печи, очень разумна.

    Дэн Вудрафф

    “

    Моя великолепная кортеновская дровяная печь у меня уже три года, и каждый год использования становится лучше, чем предыдущий. Он настолько хорошо сконструирован, что иногда я могу разжечь огонь целых два дня после вечернего приготовления пиццы. Я подумал о том, чтобы получить для него чехол, так как зимы в Сиэтле могут быть довольно неумолимыми с дождем, ветром, мхом и плесенью, но он с изяществом противостоит непогоде и с возрастом становится только красивее. Кроме того, я обнаружил, что использую его круглый год, что меня удивило. Это потому, что легко разжечь огонь, который горит часами, и поэтому даже зимой мне нужно быть на улице всего минуту, чтобы использовать его. На моей странице в Instagram (@saltyseattle) есть фотографии моего дровяного ребенка в действии, а также некоторые творения, которые появляются из него, если вы хотите копнуть глубже. Не стесняйтесь обращаться ко мне, если у вас есть какие-либо вопросы об использовании этих замечательных печей в реальной жизни.

    Линда Николсон

    “

    Мы любим нашу печь для пиццы! Приготовила в ней индейку на прошлый День Благодарения. Мы приготовили несколько грудинок, рваную свинину, мясной рулет, жареный перец, и этот список можно продолжить. Вечер пятницы — это вечер пиццы. Мы надеемся найти время, чтобы освоить выпечку хлеба.

    Patti Scribner

    Efficiency

    Maine Wood Heat AlbieCore™ Финский каменный обогреватель Contraflow создает почти идеальные условия горения для эффективного преобразования твердой древесины в газовое топливо. Зажигайте всего два небольших костра каждые 24 часа. Добавьте еще один уровень эффективности, встроив печь для выпечки в свой нагреватель, чтобы вы могли воспользоваться возможностью готовить во время нагрева.

    Здоровье

    Нежное низкотемпературное лучистое тепло ласкает тело всю зиму — значит, никакой сухости кожи и носовых пазух. Наша конструкция каменной кладки Contraflow создает естественную конвекцию воздуха в доме, а также снижает передачу респираторных заболеваний.

    Безопасность

    Благодаря короткому эффективному горению и большой поверхности, излучающей нежное тепло, финские каменные обогреватели обеспечивают надежное спокойствие. Цикл ожогов, начавшийся в 18:00, полностью завершается перед сном, но по-прежнему рассеивает тепло в течение ночи и следующего дня. Оставайтесь в тепле, в безопасности и крепко спите. Когда гаснет огонь, включается тепло.

    Красота

    Наши мастера-строители могут интегрировать каменный обогреватель практически в любое пространство, работая с существующей эстетикой вашего дома, чтобы создать функциональный архитектурный элемент или произведение искусства.

    Традиция

    Теплые поверхности (добавьте скамейку к обогревателю, чтобы полностью насладиться теплыми поверхностями!) и привлекательные контуры каменных обогревателей на протяжении веков были социальным центром традиционных домов — для посещения, игр, отдыха и всех жизненных радостей. между.

    Изделия для нагревателей

    Мы предлагаем два различных сердечника для нагревателей: Albiecore и Albiecore S’more.
