Каркасный дом на винтовых сваях своими руками пошаговая инструкция: инструкция по монтажу своими руками ( фото и видео)

Дом на сваях своими руками. Буронабивной свайный фундамент своими руками

Содержание

1. Дом на сваях своими руками. Буронабивной свайный фундамент своими руками
2. Дом на сваях недостатки. Дом на сваях – фантазии или реальность?
3. Обвязка каркасного дома на сваях. Общая информация
4. Дачный дом на сваях. Преимущества винтовых свай для фундамента дачного дома
5. Дом на сваях проект. Почему нельзя строить дом на сваях
6. Винтовые сваи – описание и область применения
7. Видео каркасный дом 8х9 своими руками в Иркутске, день первый, винтовые сваи

Дом на сваях своими руками. Буронабивной свайный фундамент своими руками

Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно. Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.

Устройства выполняется в пять этапов:

Земляные работы.

Установка асбестоцементных труб и укладка в них арматуры.

Заливка бетона.

Устройство ростверка.

Закрытие цоколя.

Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.

Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.

Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.

Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.

Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.

Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса. В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.

В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.

Дом на сваях недостатки. Дом на сваях – фантазии или реальность?

Можно ли использовать свайный фундамент для постройки жилого дома? Надо сказать, что встречаются некоторые строители, которые категорически не советуют этого делать, отдавая предпочтение ленточной, столбчатой или плитной основе под дом. Такие мастера считают, что сваи больше подходят для хозяйственных построек или легких дачных домиков.

Однако, нужно напомнить, что существуют целые города, дома которых установлены исключительно на сваях, и стоят они не одно десятилетие. Практика использование таких фундаментов доказала, что они вполне могут служить надежной основой даже для массивных домов.

Кстати, с помощью винтовых свай можно сделать не только фундамент или подъем/перенос дома, но также полную замену фундамента или его частичную реконструкцию!

Конечно же, вряд ли будет разумно в условиях нашего климата громоздить двухэтажный каменный особняк на свайный фундамент, хотя и это, наверное, не является совсем уж невозможным делом. И все же в частном строительстве обычно его выбирают для деревянных или каркасных построек с крышей , покрытой легким кровельным материалом.

Нередко, в силу пересеченности рельефа или других особенностей местности, свайный фундамент становится единственным приемлемым решением

В некоторых случаях свайные фундаменты являются и вообще единственной возможностью возвести на участке дом, например, если строительство намечается на участке сильнопересеченной или постоянно заливаемой весенним паводком местности.

В пользу применения подобной конструкции говорит и то, что такие варианты фундаментов применялись в строительстве с древности, только ранее в качестве свай использовались специально подготовленные для этой цели бревна. Поначалу сваи просто забивали в грунт, и только в начале XIX века был изобретен винтовой способ установки.

Винтовые опоры на первых порах использовались для обустройства причалов, но затем сфера их применения стала расширяться. Так, например, именно винтовые сваи были применены в качестве фундамента при постройке маяка, который возведен в Великобритании на нестабильном грунте Темзы.

Первый маяк, построенный на винтовых сваях – «Мэплин Сэндс»

С начала XX века строительство на свайных фундаментах приобрело «второе дыхание». Этому способствовало появление новой техники для точного и глубокого вбивания свай, что значительно ускоряло работу по возведению оснований для дальнейшего возведения зданий. В 50-х годах началось активное использование механического оборудования для ввинчивания свай, что дало еще один толчок такой сфере строительства, как промышленного, так и индивидуального.

Очень широко этот способ обустройства фундаментов стал применяться в военном строительстве, так как путем комплексных исследований было доказано, что такие конструкции надежны, долговечны и подходят для применения на многолетнемерзлых, пучинистых и обводненных грунтах – одним словом, ограничений по их использованию практически не существует.

Первой отечественной научной разработкой, официально принятой в качестве стандарта для строительных работ, стал подготовленный в 1955 году на основе многолетних экспериментов труд – ТУВС-55 («Технические указания по проектированию и устройству фундаментов, опор мостов на винтовых сваях»). Многие его положения перетекли и в современные строительные нормы и правила.

Обвязка каркасного дома на сваях. Общая информация

Каркас стены не может опираться непосредственно на фундамент. Ему требуется опорный элемент, выполняющий следующие задачи:

1. Прием нагрузок от стен.
2. Создание ровной и удобной для крепления каркаса опоры.
3. Обеспечение прочной связки фундамента, стен и лаг пола.

Для решения этих задач в каркасном строительстве применяется нижняя обвязка. Это пояс, связывающий верх фундамента со стенами и лагами чернового пола. Ее часто отождествляют с ростверком, хотя это не совсем корректно — ростверк, хоть и служит поясом, создающим опорную линию, все-таки работает на фундамент, обвязывая отдельные точки в единую систему. Нижняя обвязка, напротив, ориентирована на создание опоры для стен.

Кроме того, ростверк и нижняя обвязка часто имеются одновременно, дополняя друг друга, именно такой вариант строительства признается наиболее правильным, надежным. Передача нагрузки от стен напрямую на фундамент через одну лишь нижнюю обвязку — сомнительное решение , поскольку связка свай или столбов с одновременной поддержкой стен для одного элемента является чрезмерной задачей, выполнимой лишь в отдельных случаях.

Если говорить о нижней обвязке применительно к другим типам фундаментов — ленточному или плитному, то роль ее становится более явной. Крепление нижней обвязки каркасного дома к фундаменту — создание опорной системы, облегчающей крепление элементов каркаса и перераспределяющей нагрузки на основание.

При этом основным вопросом становится именно связка стена-пол, так как крепление множественных деревянных деталей друг к другу намного проще и надежнее, чем соединение бетонных с деревянными элементами. Таким образом, нижняя обвязка выступает в роли ключевой связки плоскостей стен и пола с фундаментом , являясь наиболее простой и удобной конструкцией для этой цели.

Важно! В некоторых случаях нижняя обвязка делается облегченной или практически отсутствует. Ее функции переходят к черновому полу, служащему опорой для стен. Такой вариант используется при платформенном методе сборки стен.

Дачный дом на сваях. Преимущества винтовых свай для фундамента дачного дома

Решением для фундамента дачного дома могут статьи винтовые сваи: такой тип основания является экономичным и одновременно надежным.

Винтовые сваи позволяют закрепить фундамент в грунтах с достаточной несущей способностью, располагающихся за глубиной промерзания. Важно, что это не потребует проведения дополнительных земляных работ, как в случае с бетонным фундаментом, а значит, не повлечет и существенного удорожания строительства.

Свайно-винтовая конструкция не требует организации гидроизоляции. Все что необходимо для обеспечения достаточного срока службы постройки – использовать в фундаменте винтовые сваи с толщинами стенки ствола и лопасти (подробнее «Расчет толщины стенки ствола»), соответствующими степени коррозионной агрессивности (КАГ) грунтов площадки строительства. Чтобы получить эту информацию достаточно провести несложные измерения на участке (подробнее «Экспресс-геология (геолого-литологические и геотехнические исследования площадки строительства) и измерения коррозионной активности грунтов»).

Если нужно будет перепланировать участок, использование винтовых свай в фундаменте опять же окажется преимуществом: их можно будет демонтировать и повторно установить на новом месте.

Все работы по погружению винтовых свай выполняются в той же последовательности, что для иных типов сооружений. Найти рекомендации по самостоятельному монтажу можно в разделе «Установка винтовых свай».

Таким образом, хотя дачный дом и имеет низкий класс ответственности, все же стоит позаботиться о том, чтобы он прослужил как можно дольше и, желательно, без потери эксплуатационных свойств. А современные строительные материалы позволяют добиться такого результата без значительного увеличения затрат на строительство.

На строительство садового домика обычно выделяется мало средств, а потому он возводится из дешёвых и доступных материалов. Особенность таких построек заключается в их небольшой массе, а потому можно дополнительно сэкономить, построив садовый дом на винтовых сваях . Фундамент на винтовых сваях обходится в разы дешевле железобетонного, но обладает меньшей несущей способностью, которая не особо важна при строительстве небольших построек.

Дом на сваях проект. Почему нельзя строить дом на сваях

А вы знаете, чем в первую очередь отличаются каркасные дома из России от каркасных домов из США и Канады? Они отличаются фундаментом. В России, для удешевления строительства, активно используют свайный фундамент для лёгких каркасных домов. Но, к сожалению, такой тип фундамента совершенно не пригоден для домов, предназначенных для постоянного проживания. А в США и Канаде основой любого дома является бетонный фундамент (часто с цокольным этажом) — так называемый бейсмент (basement).
Почему так? Давайте разбираться!
Самая главная проблема свайного фундамент заключается в том, что вы добровольно увеличиваете теплопотери своего дома. Точно такая же история вас ждёт если вы сделаете ленточный фундамент и оставите продуваемый подпол (вместо утеплённых полов по грунту).
Когда под полом вашего дома находится грунт, то его температура, как мы знаем, в течение года постоянна и составляет примерно +7 градусов. Как только вы поднимаете пол в воздух (на сваях или ленте), то температура под ним становится близка к уличной. То есть в первом случае у вас температурный градиент в течение года не меняется и составляет примерно 15 градусов (+22 в помещении, +7 температура земли). Во втором случае, во время холодной зимы температурный градиент между полом в помещении и улицей составит более 40 градусов! То есть в 2,5 раза больше. А это самые натуральные теплопотери.
Если взять стандартный одноэтажный дом 10х10 с высотой потолков 3 метра, то получается, что подняв пол над землёй мы увеличиваем площадь ограждающих конструкций, которые контактируют с холодной окружающей средой на 30%. И если мы хотим, чтобы полы в таком доме у нас были тёплыми, то нам потребуется использовать утеплитель толщиной 300-400 мм (а если мы делаем полы по грунту, то утеплителя потребуется в 2 раза меньше).
Вы можете возразить и предложить утеплить цоколь по периметру. Да, так можно сделать и первое время скорее всего ничего страшного не произойдёт. Но если вы не оставите продухи, то у вас достаточно быстро сгниют все лаги от влажности, а при ошибках допущенных при монтаже пароизоляции, влагой пропитается утеплитель из минеральной ваты, что приведёт к тому, что он перестанет выполнять свои функции. А если вы сделаете продухи, то температура воздуха под полом практически не будет отличаться от уличной температуры.
По этой самой причине фундамент на металлических сваях и дом для постоянного проживания — вещи совершенно несовместимые. И это я даже не касаюсь таких моментов, как трясущиеся полы (если исполнитель сэкономил на заглублении и обвязке, что встречается повсеместно) и необходимость преодолевать несколько ступеней перед тем как войти в дом с улицы (чем ниже вход в дом от уровня земли — тем лучше).
Фундамент из металлических свай оправдан только в одном случае — вы строите турбазу и её удалённость от цивилизации не позволяет привезти бетон или цемент для изготовления монолитного фундамента. Или если вы хотите построить сезонный домик для наездов на выходные. Также без свайного фундамента не обойтись в зоне вечной мерзлоты, но это отдельная история.
Если вы строите дом для постоянного проживания забудьте про свайный фундамент. И про ленточный с деревянными полами тоже забудьте. Используйте тот тип фундамента, в котором у вас полы будут контактировать именно с грунтом (через утеплитель). Конечно вы можете сделать ленточный фундамент с утеплёнными полами по грунту, но при возможности сделать фундамент типа УШП, нет никакого смысла возится с полами по грунту (это дороже и сложнее). Если рельеф не позволяет использовать плитный фундамент — делайте бетонный цокольный этаж. Это же касается случаев, когда вам обязательно нужен дом с подвалом. В исключительных случаях можно построить дом и на железобетонных сваях.
Более подробно про то, почему капитальный дом нужно строить на фундаменте типа утеплённая шведская плита можно прочитать здесь .

Винтовые сваи – описание и область применения

Винтовая свая – это металлический стержень, снабженный винтовой лопастью в нижней, погружаемой в землю части. Современные технологии позволяют выполнить изделие сложно представимых размеров, например, диаметром лопасти винта до 2,5 метров и длиной – более 20 метров, способное погружаться в грунт практически на всю длину.

При этом винтовые сваи, используемые в частном строительстве, достаточно просты конструктивно и технологически, что позволяет их изготовление своими руками.

Благодаря особенностям конструкции винтовые сваи имеют следующие основные области применения:

• в условиях сложного рельефа местности . Использование винтовых свай позволяет выполнение фундаментных работ даже при больших перепадах в отметках в пределах строительной площадки без необходимости выполнения дополнительных земляных работ. В результате заказчик экономит средства и время;
• при возведении пристроек к существующим зданиям и сооружениям . Это обусловлено тем, что при устройстве фундамента из винтовых свай отсутствует динамическое воздействие на грунт, способное повредить рядом стоящему зданию;

• при необходимости быстрого выполнения работ . Устройство фундамента частного дома, состоящего из свайного поля, вполне реально выполнить в течение суток. Это является немаловажным достоинством при жестких сроках строительства;
• при строительстве высотных сооружений (например, опоры ЛЭП, вышки сотовой связи и другие подобные им), когда особенности конструкции винтовых свай позволяют выдерживать очень серьезные нагрузки, направленные на выдергивание сооружения;
• при необходимости усиления существующего фундамента , находящегося в аварийном состоянии. Схема усиления проста: по периметру устанавливаются винтовые сваи, которые затем крепятся к существующему аварийному фундаменту кронштейнами или другим способом, значительно увеличивая его несущую способность.

Перечисленными областями применение винтовых свай не ограничивается, так как они вполне универсальны и могут применяться практически везде.

Видео каркасный дом 8х9 своими руками в Иркутске, день первый, винтовые сваи

устройство фундамента своими руками, как правильно сделать

Чтобы построить легкий каркасный домик, нужно выбрать под него фундамент. Оптимальным вариантом будет подходящая для разных типов почв конструкция, которую легко смонтировать своими руками. Многие предпочитают строить каркасный дом на сваях.

Содержание

1. Каркасные дома на винтовых сваях
2. Критерии выбора винтовых свай для каркасного дома
3. Определение количества и размера винтовых опор
4. Обустройство фундамента на винтовых сваях
5. Нижняя обвязка каркасного строения
6. Процесс возведения самого дома

Каркасные дома на винтовых сваях

Для свайного фундамента подходят легкие конструкции

Вкручиваемые в землю опоры хорошо подходят для легких и более массивных зданий. Возведение каркасного дома на винтовых сваях будет особенно удачным решением, если грунт отличается пучинистостью, заболоченностью или повышенной влажностью. Такое основание может применяться на разных типах местности, за исключением скалистых и каменистых. При возведении панельного или щитового дома на сваях можно сэкономить финансовые и временные ресурсы – винтовые конструкции очень легко и быстро монтируются.

Свайный фундамент, наряду с плитным, относится к числу самых надежных. Винтовые опоры особенно привлекательны тем, что их монтаж не требует специальной техники и сложных навыков. Однако в одиночку выполнить установку свай не выйдет: потребуется команда хотя бы из двух-трех человек.

Здание, стоящее на свайном основании, не попадает в категорию капитальных строений, что снижает налоговую нагрузку на владельца. Это относится к жилым домам и постройкам хозяйственного назначения.

Минусом такого фундамента является проблематичность организации цоколя.

Критерии выбора винтовых свай для каркасного дома

Самыми надежными считаются сваи с литым наконечником

Выбор свай определяется массой здания и его назначением. Основным важным параметром является диаметр. Желательно обращать внимание на наконечники изделий – наиболее долговечны сваи, у которых этот элемент выполнен из стали методом литья. Они способны служить более века. Такие наконечники имеют эмалевое или эпоксидное покрытие, предохраняющее поверхность от ржавления. Если же эта деталь выполнена методом электросварки, изделие будет служить не столь долго. Срок эксплуатации этого вида свай составляет обычно около 60 лет. Сварные наконечники подвергаются цинкованию.

Определение количества и размера винтовых опор

Подготовка проекта фундамента требует расчета реальных затрат на его устройство. Для этого нужно представлять, какие сваи и в каком количестве будут использоваться. Важным критерием выбора является трубный диаметр. По нему изделия классифицируют так:

• Самые тонкие – со значением 5,7 см. Их используют лишь для очень легких построек хозяйственного назначения.
• Сваи с диаметром 7,6 см подойдут для зданий, масса которых вместе с внутренним убранством меньше 3000 кг.
• Изделия, имеющие 8,9 см в разрезе, обладают большей прочностью и выдержат нагрузку до 5 тонн. Это хороший вариант для одноэтажного каркасного дома.
• Опоры с диаметром 10,8 см наиболее надежны и подойдут для жилищ из разных стройматериалов.

Имеет значение длина опоры. Чем тяжелее постройка и нестабильнее грунт, тем больше должно быть значение параметра. Если изделия оказались слишком короткими, нужной длины достигают посредством сварки. При соединении применяются муфты из металла.

Количество опор и расстояние между ними определяются весом постройки. Сваи необходимо установить по углам здания и в местах пересечения внутренних стен. Помимо этого, опоры размещаются по периметру так, чтобы дистанция между двумя соседними составляла 1,5-2 м.

Если в доме будет установлен камин, под него нужны 1-4 дополнительные сваи (их число зависит от массы).

Обустройство фундамента на винтовых сваях

Разметку участка рекомендуется проводить с помощью лазерного нивелира

Перед работами потребуется подготовить инструменты для разметки. Если возможно, рекомендуется использовать лазерный нивелир. Этот инструмент обеспечит наибольшую точность процедуры.

Пошаговая инструкция по обустройству фундамента:

1. Нужно разметить участок и обозначить места, где будут располагаться сваи. Для этого можно использовать колья.
2. Подготовив приямки, вкручивают первую опору. В специальное отверстие вставляют лом и надевают на него трубку. Так получается рычажный механизм. Свая ввинчивается в почву минимум на 1,5 м.
3. Аналогичную процедуру проделывают с остальными опорами.
4. Когда все сваи установлены, их нужно обрезать болгаркой, чтобы они находились на одном уровне по высоте.
5. Производится монтаж оголовков. Для этого используется сварочный аппарат.

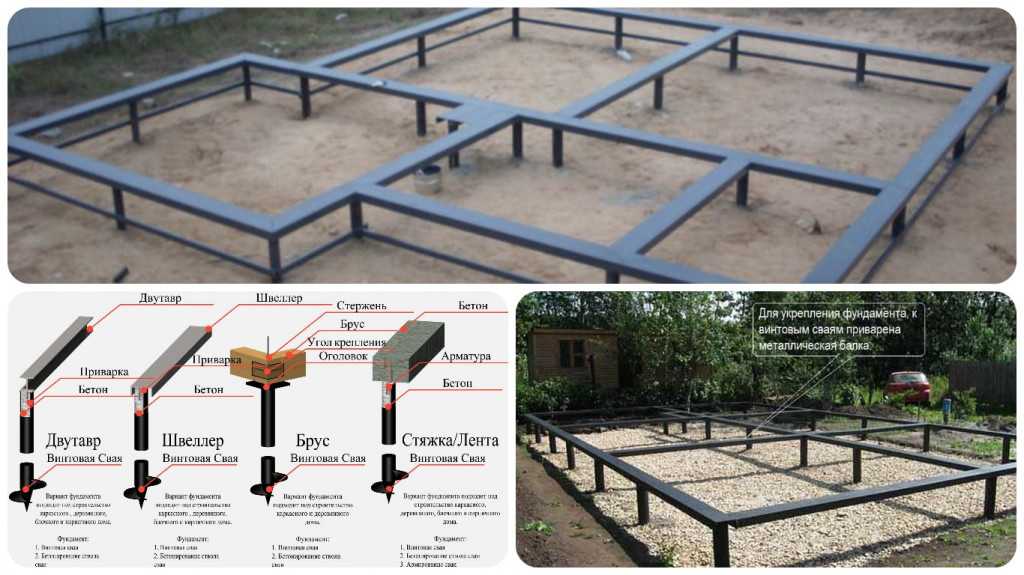

Затем потребуется объединить сваи ленточным ростверком или обвязкой. Наиболее надежной будет конструкция, совмещающая оба этих компонента. Ростверк монтируется сходно с ленточным фундаментом и представляет собой железобетонную полосу, заливаемую в съемную деревянную опалубку.

Обвязку используют для объединения опор в общую систему и более равномерного распределения массы здания. Для ее организации нужно запастись качественным брусом. В каждом элементе заранее пропиливаю пазы для соединения. Также важно обработать брус составами, предохраняющими от гниения, поражения плесенью и снижающими воспламеняемость материала. На обвязке может быть осуществлен настил пола или смонтирован каркас здания.

Нижняя обвязка каркасного строения

Перед началом укладки бруса на сваях устанавливают оголовки

Перед тем как приступать к работам, нужно разместить на опорах оголовки. Если выбрана обвязка швеллером, детали крепят сразу к ним. Если используются брусья, к оголовкам нужно предварительно присоединить фланцы. Делают это посредством сварки. Эти детали имеют ширину, аналогичную таковой у используемых брусков. Стыковые места нужно смазать составом, предохраняющим от коррозии.

Бруски часто соединяются методом «в лапу». С торцовых частей элемент пропиливают под углом так, чтобы ширина среза была идентична толщине самого стройматериала. Еще один вариант связывания – «в полдерева». Здесь брусок пропиливают вдоль. При этом ширина также будет равной толщине элемента.

Чтобы предохранить материал от порчи под действием влажности, используется гидроизоляционная прослойка. Для ее организации подойдет рубероид или полиэтилен. Его нужно прокладывать в участках соприкосновения дерева и металла. Если брус кладут на бетонный ростверк, последний обязательно необходимо изолировать двумя слоями рубероида и битумной мастикой.

Начало обвязки идет с уголков, где соединяют первые смежные элементы. Для выверения перпендикулярности подойдет простой треугольник. Вместо обычных гвоздей для скрепления элементов обвязки лучше брать саморезы – их легче выкрутить при ремонте. Один брусок с другим соединяют скобами или пластинками из металла.

Иногда практикуется и двойная обвязка. При этом первый ряд брусков имеет квадратное сечение со стороной 0,2 м, второй – прямоугольное, с габаритами 0,1 на 0,15 м. Верхний ряд кладут на меньшую сторону.

Процесс возведения самого дома

Вначале обустраивается пол

Каркасный домик можно строить уже на следующий день после организации обвязки. Благодаря легкости такая конструкция не склонна к усадке и не нуждается в длительном выдерживании.

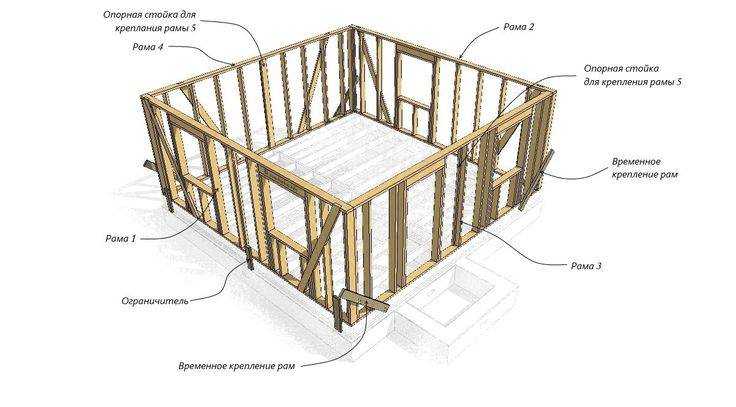

На обвязку устанавливаются стойки. Начинают процедуру с угловых элементов, потом переходят к промежуточным. При работе необходимо контролировать правильность углов. Чтобы каркас был жестче, его укрепляют горизонтальными брусками. Угловые стойки закрепляют подкосами. Сырье для каркаса должно быть тщательно обработано составами, защищающими от поражения грибком и повышающими пожароустойчивость. Там, где будут обустроены окна и дверные проемы, стойки монтировать не требуется.

Утепляют каркасный дом минеральной ватой

Для установки стеновых панелей потребуется купить утепляющий материал. Обычно это минеральная вата или субстанции из пенополистирола. Габариты материала зависят от таковых у брусков, задействованных в каркасной конструкции. Утеплитель монтируют плотно, без щелей, а с фасадной стороны его обклеивают гидроизоляционной прослойкой. Внутри и снаружи конструкцию покрывают листовым ОСБ и затем отделывают стены.

Кровля дома базируется на стропильной системе. Ее элементы опираются на бруски верхней обвязки. Потребуется также смонтировать фронтоны. Если используются элементы с сечением 15 на 5 см и уклон в 45 градусов, дистанция между стропильными опорами будет равна 0,7 м. Если используется добавочный утеплитель, шаг уменьшают до 0,6 м.

Применение винтовых свай для основания каркасного дома облегчает самостоятельное выполнение работ и экономит ресурсы. Для надежности конструкции важно соблюдать технологию всех этапов строительства.

Винтовые сваи своими руками.

Как построить быстро, легко и прочно основание для сарая или садового домика

У вас есть проект по созданию сада своими руками? Мы могли бы помочь.  UKhelix поставляет высококачественные самодельные винтовые сваи для таких конструкций, как навесы, садовые домики, пещеры для людей, настилы и ограждения. Возможно, вам помогут винтовые сваи, но с чего начать?

В этой статье мы изложим простой план из 5 шагов для достижения успеха своими руками:



Шаг 1 Определите нагрузку на конструкцию

Вес и использование вашей конструкции будут иметь большое влияние на тип фундамента, который вам потребуется.

Если вы покупаете сарай или садовый домик у компании, они должны сообщить вам, насколько тяжелая конструкция. Если сарай или садовый домик спроектированы по индивидуальному заказу, инженер должен сообщить вам вес.

Пример плана этажа с расположением винтовых свай

Использование конструкции также влияет на нагрузку. Например, сарай с несколькими инструментами несет гораздо меньшую нагрузку, чем домашний спортзал со стойкой для весов и беговой дорожкой.

При использовании винтовых свай также следует учитывать боковую нагрузку, т. е. нагрузку, воздействующую на конструкцию ветром.

После того, как все эти факторы учтены. Перейдите ко второму шагу.



Шаг 2 Узнайте, с каким грунтом вы работаете

Если вы решили использовать винтовые сваи для своего проекта «Сделай сам», тип грунта будет определять размер и длину необходимых вам винтовых свай.

Мел, например, обычно тверже глины, поэтому может подойти более короткая стопка. На песчаном или рыхлом грунте может потребоваться более длинная свая.

Изображение предоставлено eschooltoday.com

Если ваш проект представляет собой самостоятельную работу для сарая, часто мы предлагаем вам приобрести одну винтовую сваю и монтажный комплект для проверки грунта, прежде чем делать полный заказ.

Если это более крупный проект, лучше всего провести исследование почвы.



Шаг 3 Обратитесь в компанию по производству свай

UKHelix гордится своей дружелюбной и доступной службой поддержки клиентов, а также предоставлением винтовых свай самого высокого качества, которые сегодня предлагаются в Великобритании.

Пример нашей запатентованной конструкции Helix. Доступно только в UKHelix в Великобритании.

После того, как вы изложите нам свой проект, мы можем проинформировать вас о следующем лучшем действии, будь то отправка вам тестовой сваи или передача проекта нашему консультанту по проектированию свай для ваших более крупных проектов. Наша цель — помочь вам реализовать ваш проект.

С точки зрения клиентов очень обнадеживает то, что UKHelix имеет десятки примеров из практики таких же клиентов, как и вы, которые успешно установили винтовые сваи с отличными результатами.

У нас есть поддержка, чтобы помочь вам в этом процессе, а также здесь, на конце телефона или по электронной почте, чтобы сообщить вам или нашим заводам о передовом опыте.



Шаг 4 Установка свай

Когда у вас есть винтовые сваи, пора их устанавливать.

Как правило, вы устанавливаете, что площадка свободна от каких-либо служебных кабелей, проверяя планы зданий и используя сканер CAT и Genny.

Винтовая свая, устанавливаемая вручную

Что касается установки, вы можете сделать это одним из трех способов:

1. Вручную
2. С помощью ручной машины
3. Использование и экскаватор с головным устройством водителя

Многие самодельные установки винтовых свай выполняются вручную, особенно для небольших конструкций. Ручная машина подходит для больших свай и конструкций, а использование экскаватора и головного устройства водителя, как правило, для более крупных работ или работ с большим количеством свай.

Шаг 4. Постройте фундамент

Деревянный каркас садовой комнаты, опирающийся на винтовые сваи

Если вы строите сарай или садовый домик, обычно используется деревянное основание. Тип используемой древесины определяется на этапе планирования. В качестве альтернативы, в некоторых садовых домах могут использоваться панели SIPS, которые устанавливаются непосредственно на сваи.

К сваям можно прикрепить бревна с помощью различных кронштейнов, поставляемых UKHelix. Как правило, у нас есть кронштейн, который удовлетворит все ваши потребности.



Шаг 5. Постройте свою конструкцию

После того, как основание снесено, пришло время установить конструкцию.

Готовое садовое помещение, опирающееся на винтовые сваи

Обычно при правильном планировании это может произойти в тот же день, когда установлены сваи, особенно если бригада строителей знакома с установкой свай.

Время также будет сэкономлено, если вместо бетонных оснований вы использовали сваи, потому что вам не нужно ждать, пока бетон схватится, дождаться подходящих погодных условий или удалить лишний верхний слой грунта из котлована.

Удачи в вашем проекте!

Вы можете бесплатно рассчитать стоимость UKHelix уже сегодня

свяжитесь с нами Â

Фундамент своими руками, как сделать правильно

Чтобы построить легкий каркасный дом, необходимо выбрать для него фундамент. Лучшим вариантом будет подходящая для разных типов грунта конструкция, которую несложно собрать своими руками. Многие люди предпочитают строить каркасный дом на сваях.

Содержание

1. Каркасные дома на винтовых сваях
2. Критерии выбора винтовых свай для каркасного дома
3. Определение количества и размеров винтовых опор
4. Устройство фундамента на винтовых сваях
5. Нижняя обвязка каркасной конструкции
6. Процесс возведения самого дома

Каркасные дома на винтовых сваях

Легкие конструкции подходят для свайного фундамента

Винтовые столбы хорошо подходят для более легких и тяжелых зданий. Строительство каркасного дома на винтовых сваях будет особенно удачным решением, если грунт пучинистый, заболоченный или с повышенной влажностью. Такое основание можно использовать на различных типах местности, за исключением скалистой и каменистой местности. При возведении панельного или панельного дома на сваях можно сэкономить финансовые и временные ресурсы – винтовые конструкции очень легко и быстро собираются.

Свайный фундамент, наряду с плитным, является одним из самых надежных. Винтовые опоры особенно привлекательны тем, что для их установки не требуется специального оборудования и сложных навыков. Однако в одиночку установить сваи не получится: потребуется бригада минимум из двух-трех человек.

Здание на свайном фундаменте не относится к категории капитальных сооружений, что снижает налоговую нагрузку на собственника. Это касается жилых домов и хозяйственных построек.

Минусом такого фундамента является проблематичная организация цокольного этажа.

Критерии выбора винтовых свай для каркасного дома

Наиболее надежными являются сваи с литым наконечником.

Выбор свай определяется массой здания и его назначением. Главный важный параметр – диаметр. Желательно обратить внимание на наконечники изделий – самыми прочными являются сваи, у которых этот элемент изготовлен из стали методом литья. Они способны прослужить более века. Эти наконечники покрыты эмалью или эпоксидной смолой для предотвращения ржавчины. Если эта деталь изготовлена ​​электросваркой, изделие не прослужит так долго. Срок службы такого типа свай обычно составляет около 60 лет. Сварные концы оцинкованы.

Определение количества и размеров винтовых опор

Подготовка проекта фундамента требует расчета реальных затрат на его сооружение. Для этого нужно представить, какие сваи и в каком количестве будут использоваться. Важным критерием выбора является диаметр трубы. По нему изделия классифицируются следующим образом:

• Самые тонкие имеют значение 5,7 см. Их используют только для очень легких хозяйственных построек.
• Сваи диаметром 7,6 см подходят для зданий, масса которых вместе с внутренней отделкой менее 3000 кг.
• Изделия сечением 8,9 см более прочные и выдерживают нагрузку до 5 тонн. Это хороший вариант для одноэтажного каркасного дома.
• Опоры диаметром 10,8 см наиболее надежны и подходят для жилищ из различных строительных материалов.

Длина опоры имеет значение. Чем тяжелее здание и неустойчивее грунт, тем выше должно быть значение параметра. Если изделия слишком короткие, необходимая длина достигается сваркой. При соединении используются металлические муфты.

Количество опор и расстояние между ними определяется весом здания. Сваи необходимо устанавливать по углам здания и в местах пересечения внутренних стен. Кроме того, опоры расставляют по периметру так, чтобы расстояние между двумя соседними составляло 1,5-2 м.

Если в доме установлен камин, для него необходимо 1-4 дополнительных сваи (их количество зависит от массы).

Устройство фундамента на винтовых сваях

Рекомендуется разметить площадку с помощью лазерного уровня.

Перед работой потребуется подготовить инструменты для разметки. По возможности рекомендуется использовать лазерный уровень. Этот инструмент обеспечит наиболее точную процедуру.

Пошаговая инструкция по устройству фундамента:

1. Необходимо разметить площадку и отметить места, где будут располагаться сваи. Для этого можно использовать ставки.
2. Подготовив ямы, вкручивается первая опора. В специальное отверстие вставляется лом и надевается на него трубка. Так получается рычажный механизм. Свая ввинчивается в грунт не менее чем на 1,5 м.
3. Аналогичная процедура выполняется с остальными опорами.
4. Когда все сваи установлены, их нужно подрезать болгаркой, чтобы они были на одном уровне по высоте.
5. Головки устанавливаются. Для этого используется сварочный аппарат.

Затем нужно соединить сваи ленточным ростверком или обвязкой. Наиболее надежной будет конструкция, сочетающая в себе обе эти составляющие. Ростверк монтируется аналогично ленточному фундаменту и представляет собой железобетонную полосу, залитую в съемную деревянную опалубку.

Обвязка служит для объединения опор в общую систему и более равномерного распределения массы здания. Для его организации необходимо запастись качественным пиломатериалом. В каждом элементе предварительно выпилил пазы для соединения. Также важно обрабатывать брус составами, защищающими от гниения, поражения плесенью и снижающими горючесть материала. Обвязку можно использовать для пола или каркаса здания.

Нижняя обвязка каркасной конструкции

Перед началом укладки бруса на сваи устанавливаются оголовки.

Перед началом работы необходимо разместить головы на опорах. Если выбран швеллер, детали крепятся непосредственно к ним. Если используются балки, к оголовкам необходимо сначала прикрепить фланцы. Делается это сваркой. Эти детали имеют ту же ширину, что и используемые стержни. Соединения необходимо смазывать составом, защищающим от коррозии.

Стержни часто соединяются методом «лапа». С торцевых частей элемент отпиливается под углом так, чтобы ширина пропила была идентична толщине самого строительного материала. Еще один вариант обвязки – «в полдерева». Здесь брус распилен вдоль. Ширина также будет равна толщине элемента.

Для защиты материала от повреждений из-за влаги используется гидроизоляционный слой. Для его организации подойдет рубероид или полиэтилен. Его необходимо укладывать в местах соприкосновения дерева и металла. Если брус ставится на бетонный ростверк, последний необходимо утеплить двумя слоями рубероида и битумной мастикой.

Обвязка начинается с углов, где соединяются первые соседние элементы. Простой треугольник подходит для перпендикулярности. Вместо обычных гвоздей для крепления элементов обвязки лучше взять саморезы – их легче выкрутить при ремонте. Один брусок соединяется с другим скобами или металлическими пластинами.

Иногда также практикуется двойная обвязка. При этом первый ряд брусьев имеет квадратное сечение со стороной 0,2 м, второй – прямоугольное, с размерами 0,1 на 0,15 м. Верхний ряд укладывается на меньшую сторону.

Сам процесс строительства дома

Сначала укладывается пол

Каркасный дом можно строить уже на следующий день после организации обвязки. Благодаря своей легкости такая конструкция не склонна к усадке и не нуждается в длительном затвердевании.

Стойки устанавливаются на обвязку. Процедура начинается с угловых элементов, затем переходит к промежуточным. Во время работы необходимо контролировать правильность углов. Чтобы каркас был жестче, его усиливают горизонтальными брусьями. Угловые стойки закрепляются распорками. Сырье для каркаса необходимо тщательно обработать составами, защищающими от поражения грибком и повышающими огнестойкость. Там, где будут обустраиваться оконные и дверные проемы, нет необходимости монтировать стеллажи.

Утепление каркасного дома минеральной ватой

Для монтажа стеновых панелей вам потребуется купить утеплитель. Обычно это минеральная вата или пенополистирольные вещества. Размеры материала зависят от тех брусков, которые участвуют в каркасной конструкции. Утеплитель монтируется плотно, без щелей, а с лицевой стороны оклеивается гидроизоляционным слоем. Внутри и снаружи конструкция обшивается листовым OSB, а затем производится отделка стен.

Крыша дома основана на стропильной системе.
