Как построить каркасную баню своими руками: пошаговая инструкция

Построить русскую баню, а точнее собрать для себя каркасную конструкцию – это дело не  тяжелое и даже интересное. Но только своими силами тут не обойтись, ведь любое частное строительство требует минимум одного напарника.

С каркасной конструкцией количество подсобных рабочих напрямую связано со скоростью строительства, поэтому как быстро распланировать каркас, подобрать материалы и чертежи расскажем в деталях.

Начнем с проекта

Рассчитаем метраж навскидку: какая семья или компания по численности будет посещать постройку? Стандарт для средней семьи – это проектировка 4Х6 или 3Х6 метров. Смотрим:

Классика для здорового отдыха.

Вариант с террасой:

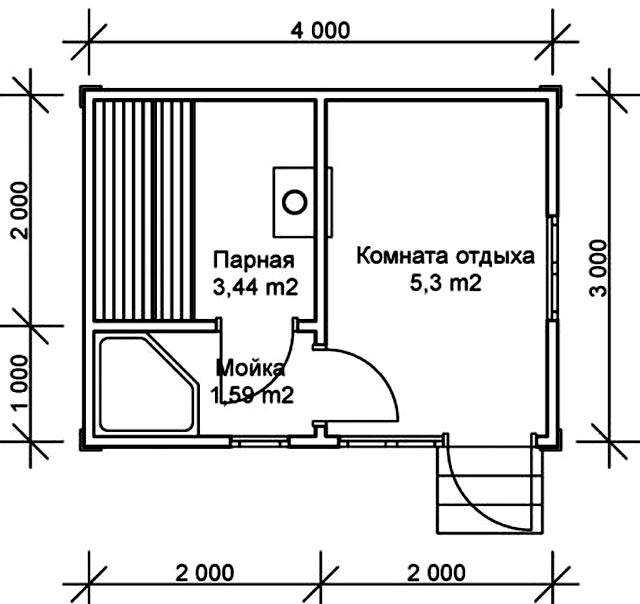

Классическая, компактная 4Х3:

Организуем основу

Определившись с проектом, приступаем к закладке фундамента. Естественно, делаем нужный по ширине и глубине  котлован.

Важно! Именно ленточный тип основы нужен только для помывочной части и парилки.

Предбанник, комнату отдыха или террасу выгоднее поставить на металлические опоры или столбы.

Ленточный тип фундамента делать имеет смысл, если в планах делать больше одного этажа. Ведь конструкция будет тяжелее в несколько раз.

В некоторых случаях, наоборот, экономят на всем,  в том числе и на опоре. Каркас собирают на чем придется. Такая постройка начнет отсыревать в первый же сезон! Но разрешено делать такие фундаменты под каркас:

• Ленточный;
• Столбчатый;
• Деревянный;
• Армированный;
• Винтовой;
• Блочный или кирпичный.

Нормальную основу делают так:

1. Очищают и выравнивают площадь.
2. Размечают точки столбов и плоскости траншей.
3. Выкапывают ямы или траншеи.
4. Обеспечивают гидроизоляцию.
5. Заливают бетонный раствор.
6. Варят ростверк.

Совет! Определять конкретный тип фундамента принято по почке. Ведь на болоте даже ленточный с арматурой вскоре «поплывет».

Продумываем систему слива

Да, иногда просто готовят котлован под зданием, но если помещение используют несколько раз в неделю, то желательно сообразить слив по типу септика для частного дома:

Затратное приспособление. Но иначе застоя грязной воды не избежать, особенно в зимний период.

Обычно дренаж выкапывают прямо под помывочной комнатой, но не всегда конструкция позволяет выдержать размер, да и переизбыток отходов откачать невозможно.

Помним про утепление полов

Будущая постройка почти на открытом воздухе, сквозняк точно пойдет по ногам, если не обеспечить теплые полы в сухих частях русской бани каркасного образца. Желательно сделать так:

1. На лаги прибиваем брус. Достаточно сечения 5х5 см.
2. На него укладываем черновой досчатый пол.
3. Поверх досок обязательно стелим рубероид.
4. Утеплитель (минеральная вата, пенополистерол).
5. Стелим чистовой пол.

Для влажной площади (мойка, парная) обязателен фундамент закрытого типа. В процессе настила полового покрытия нужно выдержать расстояние между досками, достаточно и 1 см. Пропитанные влагой доски должны быть прибиты, но не к каркасу или основанию. Для них специально предусмотрены металлические опоры, иначе постройка загниет.

Собираем каркас

Пошаговый процесс:

1. Начинают с нижней обвязки. Крепим на анкерные болты, но желательно добавить стальной скобы на каждое соединение – лишним не будет.
2. На обвязку ставим столбы. Крепление – на 2 болта.
3. В промежутке монтируем угловые стойки. Удобнее применить стальной уголок для ровной и надежной фиксации.
4. Далее ставим промежуточные стойки. Лучше выдержать расстояние в 50-60 см.
5. Заканчиваем верхней обвязкой и постоянными укосинами для жесткости.
6. Финиш – перекрытия из балок и стропильные ноги.

Организуем стены и их утепление правильно

В работу сгодится только просушенная древесина.

К сведению: не стоит использовать березовый брус или доски. Этот материал гниет быстрее всего.

Внутри обшиваем лиственными породами, а снаружи – сосной или лиственницей.

Сам процесс создания стен можно выполнять как на каркасе, так и щитовым методом,  с последующим поднятием каждого блока на «скелет» бани. Причем, наружная часть обязательно обрабатывается антисептическими средствами. Интерьерная часть шлифуется и пропитывается устойчивыми к перепадам температур составами (морилкой, к примеру).

Начинают всегда с утепления, работаем так:

1. Между каждой стойкой устанавливаем стекловолокно.
2. Уже на стойки монтируем гидроизоляционную пленку, закрепляем брусом.
3. На брусок с внешней стороны закрепляем блокхаус или доску.
4. Внутренняя часть обязательно пароизолируется, затем идет обшивка вагонкой или доской.

Важно знать! Внутри ни в коем случае не применяем лак. Он при температурных перепадах дает вредные испарения.

Начинают обычно монтировать утеплитель не со стен, а с кровли.  Но для этого сначала делаем стропильную систему. О чем далее.

Как правильно собрать крышу на каркас

Нужный материал в работу: доска 15Х5. Ставим на ребро и фиксируем. Выдерживаем дистанцию между досками в 10-15 сантиметров. Собираем так называемые «треугольники» и соединяем брусом.

Для балок перекрытия важное условие – должен выдерживаться выступ не более полуметра от уровня стен. В самом конце устраиваем обрешетку из необрезной доски (толщина не более 2,5 см). Кладем поочередно сверху вниз, начиная от конька.

Наши «треугольники» или «косынки» вымеряют так:

Совет! Части стропильной системы проще собрать отдельно, на поверхности земли, а уже потом поднять на каркас.

Для кровли берем мягкую черепицу или металлочерепицу. В крайнем случае профнастил. Но до этого необходимо заняться утеплением. Работаем с наружной части, начинаем по такому списку материалов:

1. Пароизоляция.
2. Утеплитель.
3. Ветро-влагозащитная мембрана.
4. Черепица или профлист.

К сведению! Три пункта из списка отлично подойдут для работы и со стенами бани.

Подробнее про двухскатный вариант крыши на каркас:

Строительство перекрытий, кровли с пояснениями.

Работу выполняют по секторам между стропилами. А после установки защитной мембраны ставят контробрешетку с черепицей. Пример для ориентира:

Что взять в отделку стен помимо дерева

Применять современные материалы для облицовки сейчас выгоднее, красивее и иногда быстрее. Да и с хорошим пиломатериалом  при таком изобилии конкурентного товара сложнее.

Берем для каркасной бани:

• Вагонку;
• Термопанели;
• Кирпич облицовочный;
• Сайдинг виниловый;
• Блок-хаус.

Про парную подробнее

Это самое ответственное помещение, поскольку микроклимат в парной – это самая суть постройки. Для этого увеличиваем количество утеплителя. Если на стены, потолок или крышу шел слой в 10 см,  то на парилку нужно не менее 15  сантиметров. Еще важно, чтобы осадок пара (конденсат) не скапливался внутри стен, поэтому без теплоизолятора не обойтись.

Приобретаем обязательно фольгированный и монтируем так, чтобы слой фольги был наружу, то есть «смотрел» в саму парилку. А уже сверху утеплителя и теплоизолятора обязательно липой. Не важно, будет ли вагонка или обычная доска. Главное, чтобы от древесных волокон был толк. Ни в коем случае не обрабатываем лаком и краской.

Как лучше обустроить печь

Удачно,  если в баню можно одновременно подогревать и в это же время мыться. Поэтому печь из камня, железа или кирпича ставится топкой в помывочную или предбанник, а основная конструкция ближе к парной.

Причем печи для дачных каркасных бань лучше оснащать сразу двумя баками для воды в целях экономии.

Соорудить подобный нагревательный элемент очень просто. Понадобится:

• листовой метал;
• сварочный аппарат;
• пара кранов;
• труба;
• камни.

И примитивная буржуйка отлично нагреет камни до высокой температуры. Именно такая конструкция не прогорит долгое время, потому что температуры от железного каркаса печи идут на баки и камни. До красна нагреваться просто нечему.

Не забываем про предбанник

Для каркасного типа строительства, предбанник – это помещение уже классической русской бани-времянки. На этом «полупомещении» всегда экономили, просто присоединяя импровизированный сарай из досок к срубу 3 на 3. Хотя сейчас каркасный проект бани 3 м на 6 м уже подразумевает утепленную комнату отдыха на половину площади.

Итак, есть два типа:

1. Теплый. Требует утепления всех площадей – от пола до потолка. Желательно ставить на ленточный фундамент. Нужно позаботиться еще и о вентиляции. А для этого докупают обычно асбестовые трубы в 10-15 см и делают вытяжку. Обеспечит комфорт в любое время года.
2. Холодный. Обычная пристройка. Такой тип очень удобен для летнего дачного периода, поскольку легкая конструкция проветривается естественным образом. В работе не нужно много дорого материала. Да и собрать для каркасной бани не сложно своими руками и за короткий срок.

Оба типа можно красиво представить, выполнив внутреннюю отделку. Но для зимнего отдыха и крещенских купаний холодный вариант исключен. В предбанниках принято размещать лавки, кровати, стол и несколько вешалок для инвентаря.

Удобно, с самого порога именно через предбанник можно заносить или накачивать воду, а также подтапливать печь.

Сначала думаем, потом делаем

Стройка каркасной бани – это не подражание западным технологиям. Ведь всегда в часть плана можно внести обычный скромный сруб для парной, а остальную площадь выполнить из  современного материала.

Главное, чтобы все было по технологии, иначе стены начнут «собирать» влагу. Поэтому пренебрегать каким-то материалом в целях экономии не стоит – ремонт выйдет намного дороже.

Каркасная баня из бруса:

Достаточно долговечный и одновременный недорогой вариант строительства. Автор применил в работу все, что можно приспособить для бюджетной стройки.

Каркасная баня своими руками: пошаговая инструкция

18.11.2014 Баня 10 комментариев

1. Необходимые материалы
2. Возведение фундамента
3. Устройство слива
4. Сборка каркаса стен и кровли
5. Утепление стен бани
6. Видео — инструкция

Традиционно у нас в стране строят рубленые бани. Такие сооружения имеют массу достоинств, но обходятся очень дорого. Поэтому сегодня все большую популярность набирают каркасно щитовые бани. Возводятся они гораздо быстрее рубленых и брусчатых, не дают усадки и гораздо более экономичны в плане расходов.

Необходимые материалы

Итак, что нужно будет приобрести для возведения каркасной бани? Строят ее с соблюдением определенных технологий. Пошаговая инструкция по возведению каркасной бани будет дана позднее. Сначала же рекомендуем ознакомиться со списком необходимых материалов.

Материал	Параметры	Назначение
Цемент	М400	Устройство фундамента и бетонного основания под пол
Песок	Крупный, просеянный	Устройство фундамента и бетонного основания под пол
Брус	150*150мм	Сборка нижней обвязки
Брус	50*150мм	Монтаж каркаса
Брус	40*50мм	Устройство подкосов стоек
Стекловолокно	Плиты толщиной 50мм	Утепление стен и потолка
Пароизоляционная пленка	Фольгированная	Пароизоляция
Гидроизоляционная пленка	Полиэтиленовая	Гидроизоляция кровли и стен
Кровельный материал	Профлист толщиной 0. 5мм	Покрытие крыши
Блокхаус		Внешняя обшивка стен
Доска или вагонка		Внутренняя обшивка стен и потолка
Трубы	Пластик диаметром не менее 50мм	Устройство слива

Возведение фундамента

Для начала давайте разберемся с тем как построить фундамент под каркасную баню. Так, как сооружение это очень легкое, под него можно использовать дешевое столбчатое основание, как правильно возвести столбчатый фундамент своими руками читайте здесь. Если вы остановились на столбчатом фундаменте и не собираетесь заливать ростверк, то нижнюю обвязку стоит сделать из бруса потолще (до 200мм).

Устройство слива

Такое сооружение, как баня, конечно, требует наличия слива. Своими руками его устроить также не сложно. Еще перед заливкой фундамента следует выкопать траншею под трубу и колодец приемник. Бетонное основание под пол заливают с уклоном к месту ее выхода (где выкапывают небольшой приемник-лоток для воды).

При заливке, пол можно дополнительно утеплить. Для этого грунт сначала уплотняют (выдерживая уклон), укладывают в траншею трубу и засыпают ее. Сверху насыпают щебень в 20см и заливают бетонную стяжку в 3 см. Подробнее об устройстве слива для бани можете посмотреть тут.

Совет: Устраивая бетонное основание под пол, не забудьте оставить место под фундамент каменки.

Далее на стяжку насыпают керамзит. Поверх него стелят гидроизоляцию. Далее все заливают бетоном слоем в 5см с армированием всей конструкции, рабицей.

Сборка каркаса стен и кровли

Нижняя обвязка крепится к столбам фундамента при помощи анкерных болтов с шестигранными гайками и широкими шайбами (более подробно о монтаже нижней обвязки смотрите тут). На каждый столб в зависимости от расстояния между ними используется по 1-2 болта. На следующем этапе устанавливают угловые стойки. Крепят их на стальные уголки. Далее приступают к установке промежуточных стоек. Шаг между ними — обычно составляет 0. 6м. Затем крепят верхнюю обвязку и постоянные укосины с внутренней стороны бани (по четыре на каждую стойку). Пошаговую инструкция по возведению каркасных стен можете посмотреть здесь.

На следующем этапе к верхней обвязке уголками или врубкой фиксируют балки перекрытия. Далее на анкера с дополнительным креплением скобами устанавливают стропильные ноги.

Утепление стен каркасной бани

Строя каркасную баню, внимание нужно уделить, в том числе и утеплению стен. Выполняется эта операция в несколько этапов:

• Между стойками устанавливаются плиты стекловолокна.
• На стойки брусками фиксируется гидроизоляционная пленка.
• На бруски крепится блокхаус.
• Изнутри бани на стойки также брусочками монтируется пароизолятор.
• Выполняется внутренняя обшивка доской или вагонкой.

Важно: Окрашивать доску, использованную для внутренней обшивки нельзя. Не допускается использование и лакированной вагонки.

Перед утеплением стен нужно утеплить и кровлю. Для этого на стропила сначала натягивается гидроизоляционная пленка. Крепят ее с небольшим провисом. Затем набивается обрешетка и монтируется кровельный материал.

Утепление потолка

Потолок каркасной бани утепляют примерно так же, как и стены. Вот точная пошаговая инструкция:

1. 1. На балки крепят пароизолятор.
2. 2. Обшивают потолок вагонкой или доской.
3. 3. Сверху укладывают теплоизолятор.
4. 4. Зашивают пол чердака.

На заключительном этапе бетонный пол бани обкладывают плиткой. Далее монтируют окна и двери. На этом строительство бани считается законченным. Можно приступать к возведению каменки, сборке лавок и т.д.
