Каркас крыши для: как сделать своими руками, технология каркасной крыши, монтаж из досок

как сделать своими руками, технология каркасной крыши, монтаж из досок

Содержание:

Особенности подбора варианта стропильной системы
Материалы для каркаса крыши
Способы защиты древесины для каркаса
Монтаж мауэрлата своими руками
Обустройство системы стропил — технология
Как сделать обрешетку кровли
Выбор вида крыши

Главным элементом конструкции крыши является каркас, поскольку на него приходится большая механическая нагрузка. По этой причине к нему предъявляются повышенные требования относительно надежности, прочности и долговечности.

Даже при использовании самых качественных стройматериалов для обустройства кровли, если каркас крыши выполнен с нарушением технологии, возведенная конструкция быстро придет в негодность.

Каркасную часть небольшого по площади дома возвести можно самостоятельно, но при условии проведения правильных расчетов, владения навыками строительных работ и соответствующей теоретической подготовке. В результате получится сэкономить немалую сумму. Если все же решено воспользоваться услугами профессиональных кровельщиков, тогда владелец дома сможет держать под контролем процесс создания каркаса.

В статье описано обустройство наиболее распространенного типа кровли – двускатного. Если освоена технология строительства такого каркаса крыши, тогда и другие конструкции (например, ломаные, шатровые) можно будет выполнить без труда.

Особенности подбора варианта стропильной системы

Все системы стропил состоят из стропильных ног, которые нужно в верхней части попарно соединить между собой. Внизу эти главные элементы каркаса объединяют стяжкой – она также может стать основанием для межэтажного чердачного перекрытия. Но в конструкционном решении систем имеются особенности.

Дело в том, что каркасы крыш обустраивают по одному из двух типов:

• наслонному;
• висячему.

Эти обе системы стропил нашли применение в частном жилищном строительстве.

Как правило, конкретный выбор зависит от проектной конструкции здания. Когда промежуток между несущими стенами равен не более 6 метров, допускается монтаж системы стропил висячего типа. Ее особенность заключается в том, что ноги стропил опираются лишь на боковые стены.

Наслонная конструкция отличается большей надежностью и ее применяют при вышеназванном расстоянии, которое превышает 6 метров, и когда в помещении имеется несущая стенка, выстроенная по центру дома. В данном случае можно отказаться от провисающего варианта, если установить дополнительную опору.

Материалы для каркаса крыши

Для строительства каркасной части двускатной крыши в первую очередь потребуются стропила. Их предположительно будут делать из древесины. Можно возвести каркас крыши из досок с сечением 50х150 миллиметров или из бруса сечением 150х150 миллиметров. Желательно, чтобы это был материал хвойных пород, заготовленный в зимнее время, и из него не спустили предварительно смолу.

Наличие в древесине смолистых веществ, которые являются природным антисептиком, заметно продлевают ее срок службы. Немаловажное значение имеют условия хранения материалов и степень их просушки.

Когда производится осмотр брусьев и досок, обращают внимание на наличие брака – им могут быть трещины, расслоения, наличие следов повреждений от насекомых — древоточцев. При обнаружении этих недостатков отбракованные доски и брусья не используют.

Кроме пиломатериалов для обустройства каркаса задействуют ЖБК и металлический швеллер, но тогда кровля получается чересчур тяжелой и возвести ее самостоятельно невозможно.

Помимо стропильных ног, стоек и прогонов, из которых состоит система, в каркасную конструкцию входит перекрытие чердака, обрешетка и контробрешетка. В случае, если чердачное пространство планируется использовать как нежилое, тогда для устройства перекрытия будет достаточно досок с сечением 50х150 миллиметров.

Когда из помещения чердака хотят обустроить жилую мансарду, тогда перекрытие нужно делать надежным и для этих целей потребуется деревянный брус, имеющий сечение 150х150 миллиметров. Его укладывают на мауэрлат и тем самым добиваются требуемой прочности.

Для обустройства обрешетки и контробрешетки применяют брус, но только он должен быть более тонким. Подойдет пиломатериал с сечением квадратной формы 40х40 или 50х50 миллиметров. Брусья, имеющие такие размеры, достаточно прочные, чтобы выдержать вес «пирога» кровли. При их выборе обращают внимание на прямолинейность, поскольку любое отклонение приводит к сложностям, возникающим в процессе проведения кровельных работ.

Для сооружения обрешетки и контробрешетки также можно приобретать перфорированный профиль, изготовленный из оцинкованного металла.

Кроме вышеназванных материалов потребуются:

1. Металлические шпильки с резьбой – ими крепят мауэрлат, выполняющий функцию опорного бруса.
2. Скобы и кронштейны для фиксации ног стропил к мауэрлату.
3. Крепежные изделия, включая шпильки диаметром 8 и 10 миллиметров, саморезы по дереву, которые нужны для соединения стропил.
4. Гвозди оцинкованные.

Чтобы выполнить монтаж каркаса крыши, необходим стандартный набор инструментов, среди которых:

• молотки разных размеров;
• дрель для создания отверстий;
• рубанок;
• болгарка или пила;
• измерительные приспособления – уровень, отвес.

Способы защиты древесины для каркаса

Прежде, как сделать каркас крыши дома, необходимо обработать его деревянные элементы защитными средствами от гниения и возгорания.

С этой целью все детали, из которых состоят стропила, обрешетки и перекрытия обрабатывают следующими составами:

• антипиретиками, снижающими степень возгораемости древесины и защищающими от огня деревянные части кровельного каркаса;
• антисептиками, представляющими собой вещества, способные уничтожать бактерии, они препятствуют развитию гнилостных процессов в материале, из которых сделаны перекрытия и стропила.

Вышеназванные составы наносят кистью, поскольку при использовании распылителей невозможно сделать пропитку качественно и глубоко. Это делают в несколько слоев.

Некоторые защитные средства для древесины отличаются токсичностью, поэтому их нужно наносить в условиях улицы или в помещении, которое хорошо проветривается. При этом нужно пользоваться средствами, предназначенными для индивидуальной защиты.

Обрабатывать каркас можно и после завершения его обустройства. Тогда конструкцию покрывают огнезащитным и антибактериальным составами, при этом повышенное внимание уделяют местам соединения балок системы стропил.

Монтаж мауэрлата своими руками

Опорой для каркаса возводимой кровли является мауэрлат, устанавливаемый на несущие стены. Его главная функция заключается в передаче и распределении веса крыши и различных нагрузок на ограждающие конструкции. Мауэрлат — это основа почти любой системы стропил за исключением случаев, когда кровля создается на каркасном доме или постройке из бруса. В них функцию опорной балки выполняет верхний брус на стене.

Обычно в качестве мауэрлата принято использовать брус 100х150 или 150х150 миллиметров. Лучшим вариантом считается его укладка «заподлицо» с внутренней поверхностью несущих стен. При этом снаружи в уровень с мауэрлатом нужно выложить ряды кирпичей.

Вдоль периметра здания перед его монтажом необходимо залить бетонную отмостку. После окончательного застывания состава, на эту основу в несколько слоев укладывают рубероид, чтобы этот материал обеспечил достаточную степень гидроизоляции и эффективно не допускал поглощения влаги древесиной.

В большинстве случаев мауэрлат монтируют в соответствии с такой технологией:

1. В основу из бетона на этапе ее возведения или позже вставляют металлические крепежи диаметром от 10 миллиметров. Для этого в ней сверлят отверстия и для фиксации шпилек используют цементный раствор.
2. Мауэрлат из цельного бруса сечением 150х150 миллиметров укладывают вдоль отмостки и в местах, где он касается крепежей, делают соответствующие отметки. Согласно им высверливают отверстия. Мауэрлат надевают на шпильки так, чтобы они выступали из бруса минимум на 10 –15 миллиметров.
3. Для фиксации этого элемента используют гайки, поместив между ними и брусом широкую, плоской формы шайбу. При наличии сварочного аппарата на шпильках получится сэкономить. В этом случае вместо них используют арматурные прутки, а гайки приваривают к ним.

Существует другой способ монтажа мауэрлата, когда брус заменяют двумя рядами досок сечением 50х150 миллиметров:

1. Первый ряд пиломатериалов помещают по периметру стен и закрепляют анкерными винтами, имеющими потайную головку и металлическую гильзу. Чтобы сделать отверстия в кирпичной кладке или бетоне задействуют перфоратор, заранее просверлив доски дрелью со стандартным сверлом.
2. Другой ряд располагают сверху первого так, чтобы стыки досок не совпали. В углах древесные материалы укладывают в «перевязку».
3. Оба ряда между собой соединяют 100-миллиметровыми гвоздями.

Второй способ обустройства мауэрлата значительно облегчает перемещение пиломатериалов на высоту, поскольку доски гораздо легче бруса. Одновременно степени прочности подобной конструкции будет достаточно, особенно, когда возводится крыша для каркасного дома, имеющая относительно небольшой вес.

Обустройство системы стропил — технология

Дальнейшим этапом постройки кровли является установка стропил. Чтобы облегчить рабочий процесс, особенно когда сооружается каркас крыши своими руками, обработку стропильных балок осуществляют на земле.

Так будет гораздо удобнее подрезать материалы в соответствии с размерами, придавать им требуемую форму при помощи шаблона, выпиливать пазы и просверливать отверстия для крепежей. Только потом комплектующие для стропил перемещают наверх и начинают их соединять.

Технология сборки каркаса с висячей системой стропил выглядит так:

1. В мауэрлате выпиливают пазы под монтаж стропильных ног. Промежуток между этими соседними элементами определяют при выборе типа системы стропил, но оно в любом случае не должно превышать 150 сантиметров, иначе конструкция не получится достаточно жесткой. Когда планируется утепление крыши, тогда расстояние между стропилами следует согласовывать с размерами теплоизоляционного материала. Если в свободное пространство, имеющееся между стропильными ногами, укладывать цельные плиты утеплителя, не надо будет тратить время на подгонку этого материала.
2. К монтажу стропил приступают с торцевых частей (фронтонов) крыши. После их установки между коньками натягивают шнур и при выставлении промежуточных стропил относительно вертикали необходимо ориентироваться на него.
3. Стропильные ноги опускают в пазы. Чтобы их зафиксировать в мауэрлате, задействуют комплексный крепеж. Для этого поперечное смещение элементов ограничивают стальным кронштейном, а продольное – скобой.
4. В процессе монтажа нужно учитывать, что стропила должны выходить за периметр постройки. Оптимальной величиной выступа, который принято называть вылетом или свесом, считается 40 сантиметров. В итоге стены дома получаются защищенными от воды, стекающей по поверхности кровли. Свес можно обустроить не только за счет стропильного бруса – длину стропил наращивают при помощи использования тонкой доски, получившей название «кобылка». Ее крепят к стропилу посредством прокладки (короткого отрезка доски) гвоздями. Применение дополнительной доски при строительстве кровельного свеса не считается недостатком конструкции, а наоборот, использование «кобылки» облегчает и немного удешевляет строительство. Одновременно упрощается ремонт свеса: при необходимости достаточно заменить одну или несколько «кобылок», а не полностью стропильный брус.
5. Нижние концы стропил следует зафиксировать обвязкой, которую используют как основание для чердачного перекрытия. Брусья обвязки опирают на мауэрлат.
6. Если нужно нарастить брусья для стропил при недостаточной их длине, два бруса укладывают в накладку с нахлестом размером не меньше одного метра. Их крепят шпильками диаметром 8 –12 миллиметров.
7. Между собой стропила соединяют шпильками – их вставляют в заранее подготовленные отверстия. Чтобы предотвратить вращение стропил около оси шпильки, каждую пару стропил фиксируют двумя крепежами.
8. Когда ширина кровли не превышает 6 метров, тогда висячие стропила соединяют поперечным брусом – затяжкой, имеющей форму буквы «А». Делают этот элемент из доски сечением 50х100 или 50х150 миллиметров, а к стропилам прикрепляют саморезами. Также можно установить затяжки, состоящие из трех досок сечением 30х100 миллиметров, которые располагают по обе стороны стропила.
9. Стропильные фермы в верхней части фиксируют продольным коньковым брусом или коньковой доской.
10. Дополнительно с целью усиления верхнего узла стропил соединяют коньковый брус с затяжкой с помощью отрезка доски. Это делают, чтобы не допустить прогиба затяжки в случае большого промежутка между стропилами.

Таким же способом выполняют устройство крыши каркасного дома, хотя и есть небольшие нюансы. После завершения установки стропил приступают к монтажу обрешетки.

Как сделать обрешетку кровли

Этот элемент крыши бывает двух видов: сплошным и разреженным. Выбор одного из них зависит от используемого кровельного материала.

Чтобы построить сплошную обрешетку, задействуют плиты OSB или листы влагостойкой фанеры толщиной от 10 миллиметров. Их набивают на стропила посредством контррейки. Используют сплошную обрешетку, если предстоит монтаж рулонных или мягких материалов.

Когда обустраивают прореженную обрешетку, на стропила набивают доски или брусья с интервалом, который зависит от размеров элементов покрытия кровли. При необходимости сэкономить для создания обрешетки данного типа вместо использования бруса применяют необрезную доску.

Разреженную обрешетку набивают на стропила в направлении сверху вниз. Чтобы повысить прочность конструкции, первые из рядов от конькового бруса, создают без промежутков. После завершения строительства обрешетки можно начинать работы по теплоизоляции кровли, монтажу теплоизоляции и укладке финишного покрытия.

Выбор вида крыши

До начала проектирования дома его владельцы должны решить, будет ли второй этаж использоваться для жилья. Дело в том, что технология каркасной крыши под второй этаж имеет отличия, ведь жилое помещение располагается непосредственно под кровлей. В данном случае нет необходимости строить стены верхнего этажа и уже над ним обустраивать кровлю.

Каркасные крыши под второй этаж кроме достоинств имеют и недостатки, среди которых отсутствие возможности установки полноценных оконных проемов, а жилое пространство сложно сделать удобным.

Каркас крыши и его типы

Опубликовано:

21.10.2013

Бумага для рисования Лилия Холдинг «Рыбачка», для акварели, папка, A3, 20 листов

284 ₽

Подробнее

Сумка на пояс Optimum

990 ₽

Подробнее

Штукатурки

Любой тип строительства в первую очередь нуждается в надежных и качественных несущих конструкциях, к которым можно отнести фундамент, каркас дома и несущий каркас крыши. Именно эти строительные элементы и их устройство отвечают за итоговое качество и надежность всей постройки дома. Среди описанных элементов особое внимание стоит уделить несущему каркасу кровли, при помощи которого можно выполнить предельно качественную крышу дома.

Каркас дома и крыши – важный элемент при строительстве любого здания. Однако наибольшие нагрузки (снег, дождь, ветер) испытывает крыша, поэтому она должна быть качественной и надежной.

Разновидности каркасных конструкций

Сразу стоит напомнить о том, что каркас крыши может иметь несколько основных типов, которые зависят от особенностей конструкции кровли:

• каркасная конструкция стропильного типа, которая выполняется из пиломатериала и идеально подходит для скатных кровельных систем домов;
• металлический кровельный каркас, выполненный из балок и предназначенный для домов промышленного типа;
• каркас бетонного типа, изготовленный из специальных плит и применяемый при строительстве пологих кровельных систем домов.

Каркас крыши из пиломатериалов чаще всего применяется в строительстве частного дома и организации двускатных кровельных систем. Два других типа каркасных конструкций не несут для частного строительства никакого интереса, что и делает их неактуальными в данной статье.

Вернуться к оглавлению

Стропильная каркасная система и ее типы

Виды и конструкция висячих стропильных систем.

Перед началом строительных работ, связанных с организацией каркасной системы домов, необходимо выбрать правильный тип и устройство конструкции стропильного типа. Вся несущая способность такой каркасной системы домов передается стропильным фермам, которые чаще всего называют просто стропилами. Для организации стропильной фермы используют деревянный брус, сечение которого не должно быть меньше 150х50 миллиметров. Именно на эти фермы и происходит дальнейшее крепление системы обрешетки кровли.

Стропильная система кровли может быть висячей или наслонной, что зависит от особенностей конструкции самой кровельной системы домов. Как правило, оба типа стропильной системы могут свободно применяться в строительстве домов частного типа и основная разница в таком выборе заключается только в том, что висячие стропила делают свой основной упор на мауэрлат кровли.

Данный строительный элемент представляет собой деревянный брус, установленный на итоговом ряде кладки несущей стены. Как правило, для изготовления мауэрлата своими собственными руками используют деревянный брус, сечение которого составляет 10х10 сантиметров.

В верхней части стропильные фермы кровли крепятся между собой при помощи бруса конькового типа. Использование наслонной системы стропильного типа не предусматривает крепления в верхней части системы.

Особенность такой системы заключается в том, что центральная часть ферм делает упор на несущую стену центрального типа или на специальные опорные колонны.

Виды и устройство наслонных стропильных систем.

Другими словами, такая система актуальна только в том случае, когда в доме предусмотрена центральная несущая стена.

Не стоит забывать о том, что выбор правильной каркасной системы дома зависит и от некоторых особенностей самого здания, устройство которого требует определенных знаний. В первую очередь необходимо обращать внимание на расстояние между наружными несущими стенами дома, ведь расстояние больше шести метров не может использоваться при строительстве висячей стропильной системы.

В таких случаях требуется наслонная система с готовой центральной несущей стеной или колоннами из металла опорного типа. Именно эта особенность позволит организовать качественный каркас кровли, который не будет со временем провисать под собственным весом, а также весом кровельного материала.

Вернуться к оглавлению

Оптимальные строительные материалы для каркаса

В том случае когда мастер решает сделать кровельный каркас своими собственными руками, ему требуется понять основные элементы строительного процесса, а также знать наличие всех требуемых инструментов и строительных материалов, которые могут потребоваться для этого дела. Итак, для организации качественного и предельно надежного каркаса кровельной системы своими собственными руками потребуется наличие:

Для строительства дома необходимо выбирать качественные пиломатериалы, без повреждений – трещин, сучков, синевы и пятен.

• деревянного бруса сечением 15х5 сантиметра, который будет использован для строительства стропильных ферм;
• деревянный брус 10х10 сантиметров, который потребуется для изготовления мауэрлата;
• доски для системы обрешетки, которая выбирается в зависимости от используемого кровельного материала;
• различные расходные материалы, которые нужны для крепления мауэрлата и всей стропильной системы.

Из строительных инструментов мастеру потребуется наличие молотка, пилы, электрической дрели, рулетки, топора и отвеса. Другими словами, никаких инструментов специального назначения для данного типа строительства своими собственными руками не требуется, что делает строительный процесс предельно простым и экономичным. Отдельное внимание стоит уделить приобретению предельно качественной древесины, которая является залогом качества и долговечности всего несущего каркаса кровли.

Весь пиломатериал необходимо обработать специальными пропитками, которые влияют на долговечность и качество несущего каркаса, устройство которого было описано выше. Как правило, такие вещества защищают дерево от гниения, а также от вредоносных насекомых, способных испортить древесину за предельно короткие сроки.

Другими словами, обработка используемого пиломатериала своими собственными руками является неотъемлемой частью строительного процесса. Профильные кровельные каркасы из металла требуют использования совершенно других материалов и инструментов, но применение таких конструкций в частном строительстве можно считать неактуальным.

Вернуться к оглавлению

Правильная установка мауэрлата

Схема крепления мауэрлата, не передающего распор на стену.

Стоит напомнить, что мауэрлат является главной опорной конструкцией не только будущего каркаса, но и всей крыши в целом. Именно этот элемент строительства своими собственными руками принимает на себя все кровельные нагрузки, равномерно распределяя такие нагрузки на несущие стены дома.

Это позволяет увеличить срок эксплуатации всей постройки, ведь при отсутствии такого бруса нагрузка крыши будет разрушать стены в определенных местах. Можно с уверенностью сказать о том, что мауэрлат является главным опорным элементом всех известных стропильных систем.

Данный опорный элемент не требуется только при строительстве деревянных домов, в которых в качестве мауэрлата используют итоговый ряд бревен или брусьев. Описанный опорный элемент необходимо монтировать в уровень с внутренней частью несущих стен, что позволит упростить отделочные работы внутреннего типа.

С наружной стороны мауэрлат необходимо закрыть кирпичной кладкой или полосой металла, что позволит уберечь пиломатериал от воздействия окружающей среды. Верхний ряд кирпичной или блочной кладки нуждается в качественной бетонной отмостке, которая укрывается несколькими плотными слоями рубероида или битумного раствора.

Схема крепления мауэрлата, принимающего и передающего распор на стены.

Рубероид нужен для того, чтобы вся имеющаяся в стенах влага останавливалась перед опорным брусом, который может пострадать от переизбытка влажности, о чем говорит его устройство. Самым простым и надежным способом крепления опорного бруса к стенам дома можно считать использование своеобразных шпилек из металла, которые и будут соединять мауэрлат и несущие стены.

В кладке сверлятся отверстия нужного диаметра, в которые опускаются подготовленные шпильки из металла, выполненные из простой стальной арматуры. Приложив подготовленный опорный брус к таким шпилькам, можно отметить места для сверления отверстий.

Длина шпилек должна быть такой, чтобы после монтажа мауэрлата арматура выступала за брус не менее чем на 1.5 сантиметра. На концах арматуры необходимо сделать резьбу, которая потребуется для итогового закрепления опорного бруса своими собственными руками при помощи предельно широких шайб и гаек. Такой процесс крепления опорного бруса можно упростить и сделать при помощи простого сварочного аппарата, который используется, чтобы приварить к пруткам металлический прут или шайбу.

Вернуться к оглавлению

Система стропильного типа

Устройство стропильной системы крыши дома.

Организация стропильной системы является следующим этапом строительства несущего каркаса крыши дома. Чтобы сделать стропильные фермы своими собственными руками, необходимо заготовить сухой пиломатериал, который не будет поддаваться деформации во время эксплуатации.

Ферма состоит из двух стропильных ног и нижней стяжки, которая крепится к ногам при помощи болтов или анкерных элементов, которые можно легко сделать только своими собственными руками. Каждая готовая стропильная ферма должна быть установлена и закреплена на опорном брусе, сделать который предельно легко.

Для этого в мауэрлате необходимо проделать нужное количество пазов правильного размера, в которые и будут вставляться стропила, собрать которые совсем несложно. Шаг между стропильными фермами зависит от итогового размера кровельной конструкции дома, но чаще всего такой шаг нужно делать не более 1 м. В некоторых кровельных конструкциях может потребоваться использование стропил вертикального типа. Как правило, это относится только к тем крышам, высота которых превышает три метра.

Деревянная система обрешетки является идеальным связующим элементом каркасной конструкции, но до организации такой системы необходимо позаботиться об устойчивости установленных стропил. Для этого в верхней своей части они закрепляются при помощи конькового бруса, а по нижней части делается временная обвязка, которая демонтируется после организации системы обрешетки. Обрешетку можно смело считать предельно важным элементом каркасной конструкции крыши дома, ведь именно от этого элемента зависит надежность крепления кровельного материала.

Шаг обрешетки зависит от угла наклона крыши и материала, которым она впоследствие будет покрываться.

Стропильная система делится на два основных типа: сплошную и промежуточную, и правильный выбор зависит только от выбора самого кровельного материала. Все листовые и плотные материалы кровельного типа требуют наличия промежуточной обрешетки, которая выполняется с определенным шагом между досками или брусками.

Все кровельные материалы мягкого или рулонного типа нуждаются в обрешетке сплошного типа, что нужно для качественного монтажа и эксплуатации материала. К примеру, мягкая черепица не может монтироваться на промежуточную обрешетку, ведь это станет следствием провисания и порчи кровельного материала.

Такие материалы, как шифер, металлическая черепица или листовая оцинковка, могут монтироваться на промежуточную обрешетку, шаг между элементами которой зависит от используемого кровельного материала. К примеру, металлическая черепица требует крепления в определенных местах, что говорит о правильном расположении элементов обрешеточной системы. Правильнее всего перед организацией обрешетки сделать просчеты, которые позволят организовать правильную конструкцию всего каркаса.

Вернуться к оглавлению

Обработка пиломатериала дополнительными составами

Как было сказано выше, любой пиломатериал необходимо защитить от воздействия влаги, насекомых и возгорания. Для этого стоит применять такие растворы, как антисептик и антипиретик. Второй состав позволяет повысить защитные качества древесины, которые связаны с устойчивостью перед высокими температурами. Антисептики способны уберечь древесину от воздействия влаги, гниения и вредных насекомых.

Обработка всех пиломатериалов выполняется до момента монтажа, что позволяет обработать всю поверхность доски или бруса. Именно таким образом можно рассчитывать на увеличение срока эксплуатации деревянного несущего каркаса крыши дома.

Руководство по каркасу крыш — Домашнее строительство

Список

Независимо от того, строите ли вы простую двускатную крышу или устанавливаете сложный набор инженерных ферм, этот сборник статей и видеороликов поможет вам выполнить работу.

Каркас крыши может быть одной из самых сложных и запутанных частей строительства дома, но тщательное планирование и основные столярные приемы — это все, что требуется для создания каркаса даже самых сложных крыш. Чтобы помочь вам в этом процессе, мы собрали некоторые из наших любимых статей и видео из Fine Homebuilding архивы, которые помогут вам завершить учебник, код-жалоба на крышу каждый раз.

• Как
  1

  Идеальные стропила крыши

  Сосредоточьте свои усилия на шаблоне стропил, и остальная часть крыши легко встанет на место.

• Как
  2

  Выкладка общего стропила

  Для простых двускатных или односкатных крыш вам необходимо изучить этот основной строительный блок каркаса крыши.

• Как
  3

  Обрамление долины крыши

  Посчитайте на калькуляторе, чтобы вы могли сосредоточиться на том, что важно: на правильной установке стропил.

• Дизайн
  4

  Создание сложных стропильных крыш

  При строительстве домов с фермами, предназначенными для вальм и ендов, тщательное планирование и организация рабочего места являются ключом к эффективной установке.

• Дизайн
  5

  Конструкция крыши

  Как справиться с обрамлением крыши, которая может быть «более сложной, чем должна быть».

• Как
  6

  Каркас вальмовой крыши стал проще

  Измерьте от нижнего края стропила для точного расположения.

• Как
  7

  Каркас крыши из инженерных пиломатериалов

  Советы от специалиста по изготовлению каркасных конструкций упрощают процесс обучения работе с пиломатериалами.

• 8

  Стропила, которые вам нужны: использование SketchUp для рисования каркаса крыши

  Вы можете использовать SketchUp, чтобы начертить каркас крыши и отработать свой подход, прежде чем приступить к работе.

• Как
  9

  Подход без математики к тарелкам долины

  Независимо от того, встраиваете ли вы новые слуховые окна на фронтоне или добавляете сверчок дымохода во время каркаса крыши, с помощью этих пошаговых инструкций дать домкратам долины место для приземления — простая задача.

• Как
  10

  Обрамление драматического слухового окна

  Если слуховые окна собачьей будки или слуховые окна сарая недостаточно нарядны, слуховые окна А-образного сечения могут добавить захватывающую дизайнерскую ноту, и их легче герметизировать от элементов.

• Как
  11

  Каркас ендовы для крыш с неравным уклоном

  Эмпирический метод, который работает.

• Как
  12

  Как это работает: стяжки воротника и стропил

  Вопреки распространенному мнению, хомуты не предназначены для поддержки стропил или предотвращения расползания стен под тяжестью крыши.

• Как
  13

  Создание крыши с Ларри Хауном

  Профессиональный каркасник Ларри Хаун показывает, как резать и устанавливать потолочные балки, стропила и обшивку крыши в третьем эпизоде ​​этой серии видеороликов по каркасу.

• Как
  14

  Рулонные фермы крыши

  Заводские фермы экономят время и дают вам крышу, спроектированную для прочности и устойчивости.

• Как
  15

  Упрощенное обрамление долины

  Постройте одну крышу поверх другой и пропустите стропила долины.

• Как
  16

  Сказка о двух участках: изучение каркаса крыши с уклоном

  Посмотрите, какие решения необходимо принять по поводу углов стропил и глубины софита, если вы строите пересекающиеся крыши на домах с крыльями разной ширины.

• Как
  17

  Как это работает: стропильные фермы

  Крыши большинства новых домов в Соединенных Штатах построены из ферм.

• Как
  18

  Обрамление потолка собора

  Чтобы избежать провисания конька или изогнутых стен, начните с понимания того, как работает типичный каркас крыши

• Как
  19

  Элегантные карнизы для стропильной крыши

  Кедровые стропильные хвосты и отделка добавляют красивый штрих этой линии крыши.

• Как
  20

  Потолочные балки для вальмовой крыши

  Три простых метода решения проблем.

• Как
  21

  Обрамление восьмиугольной башенной крыши

  Эта форма крыши может показаться сложной, но в основном это тот же процесс, что и создание обычной крыши с эркером под углом 45 градусов.

• Как
  22

  Высококачественная кровля, от каркасной до черепицы

  Хитрые переходы каркаса, двутавровые балки для стропил и гонты сверху вниз предлагают взглянуть на некоторые нетрадиционные, но эффективные методы.

• Как
  23

  Новый взгляд на каркас крыши

  Графический способ выкладки стропил без использования таблиц.

• Как
  24

  СЕРИЯ ВИДЕО: Как построить эркерную крышу

  В этой серии видеороликов строитель-ветеран Рик Арнольд показывает нам свой упрощенный метод проектирования и возведения эркерной крыши.

• Как
  25

  10 правил Ларри Хона для кадрирования

  Специалист по кадрированию Ларри Хаун подробно описывает рекомендации по эффективной и точной работе.

• Как
  26

  Удаление обшивки крыши с помощью модифицированного монтажного гвоздезабивателя

  Забивать гвозди быстрее и чище, чем выдергивать их кошачьей лапой.

• Как
  27

  Чем обшить крышу

  Начало с прямых и квадратных стропил является ключом к тому, чтобы эта работа прошла гладко.

• Как
  28

  Обрамление вальмовой крыши

  После того, как вы построили двускатную крышу, шаблоны стропил и стропильные таблицы — это все, что вам нужно, чтобы сделать вальму.

×

Получите советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

Полное руководство| EdrawMax Онлайн

1. Что такое план каркаса крыши?

План каркаса крыши представляет собой макет в масштабе или схему предлагаемого развития крыши, включая размеры всей конструкции, размеры, форму, дизайн и размещение всех материалов, проводов, дренажа, вентиляции, уклонов и т. д. .

Основная цель плана каркаса крыши — помочь как подрядчику, так и производителю выполнить правильные измерения и определить осуществимость строительства и потребности в материалах для строительных проектов.

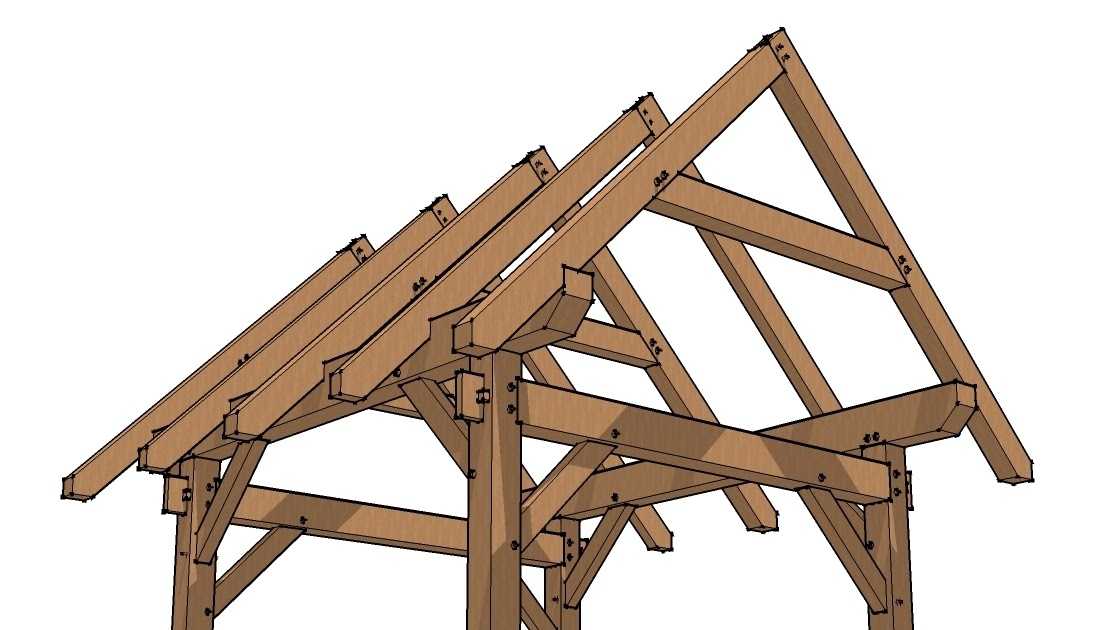

2. Части каркаса крыши

Стропила

Стропила – это конструктивный элемент, используемый при строительстве крыши. Обычно он идет от конька или вальмы крыши к наружной стеновой плите. Стропила обычно укладываются последовательно, бок о бок, чтобы обеспечить основу для кровельных настилов, кровельных покрытий и других предметов.

Ридж Борд

Коньковая доска соединяет верхние концы стропил, образуя вершину треугольника. Обычно потолочная балка, идущая от противоположных наружных стен, соединяет нижние концы стропил, образуя основу и завершая треугольник.

Воротник Галстук

Хомутная стяжка представляет собой горизонтальный элемент, соединяющий два стропила. Стяжки-воротники часто используются в качестве конструктивных элементов, но они также могут обрамлять потолок.

Потолочная балка

Горизонтальные элементы конструкции, которые охватывают потолок и отвечают за передачу нагрузок с крыши на вертикальные элементы, представляют собой потолочные балки. Конструкция рухнула бы, если бы этих частей не было.

Хвост

Хвост — это часть стропила, которая выходит за пределы стены здания и образует карниз.

Источник: weebly.com

3. Типы каркаса крыши

Существует две практики: каркас крыши — каркас из стержней и каркас фермы . Палочные процессы — это старая практика, но вирусная, и фермы крыши теперь адаптируются для строительства новых домов.

Придерживайтесь обрамления

В стержневом каркасе верхняя балка или конек является центральной и важной частью конструкции, соединенной с отдельными стропилами. Чтобы полностью закрыть конструкцию, горизонтально кладут еще несколько досок. Каркас из стержней используется в зданиях с соборными потолками, чердачными помещениями или складскими помещениями, потому что они образуют открытый треугольник между потолочными балками и стропилами. Каркас из палочек можно легко изменить и манипулировать позже, если это необходимо, либо изменив пространство, убрав чердачный этаж, чтобы построить более открытую комнату, либо другие планы моделирования.

Ферма

При стропильном каркасе крыши сооружаются с использованием двускатных и вальмовых крыш. Их изготавливают перед установкой путем создания треугольных форм, которые укрепляются множеством других деревянных досок. Если вы хотите чердачное или соборное перекрытие с нижним основанием, ферменное обрамление не подойдет. Ферменный каркас сильно усилен, что делает его более прочным и долговечным, чем каркас из стержней. Они проще в установке и не требуют особого ухода.

Что выбрать?

Обрамление крыши фермами – выигрышный выбор, полный преимуществ. Стропильные фермы — это существенное обновление без дополнительных затрат. Фермы крыши и пола обеспечивают значительную экономию, повышенную долговечность и значительно сокращают время на создание новой конструкции. Тем не менее, невозможно использовать каркас фермы в каждом проекте; вам необходимо проконсультироваться с профессиональным дизайнером интерьера или архитектором с хорошим опытом.

4. Как создать план каркаса крыши?

4.1 Выберите правильную раму для своей крыши

Мы обсудили типы каркаса крыши; Вы должны выбрать выигрышный вариант. Ваш выигрышный выбор может быть каркасом фермы или иногда каркасом палки. Выбор будет зависеть от ваших потребностей. Например, вам нужно место для хранения на потолке, или у вас могут быть планы по ремонту дома в ближайшем будущем, тогда вы можете выбрать каркас из палочек, и если вы хотите что-то твердое, как камень, и долговечное, тогда вы бы выберите каркас фермы.

4.2 Выполнение расчетов

Для идеального каркаса крыши вам необходимо точно определить геометрию вашей крыши. Следующие расчеты повлияют на ваш процесс кадрирования.

• Охватывать
• Подниматься
• Бежать
• Длина линии
• Подача

Пролет относится к измерению от одной стены до другой стены верхней части вашего здания. Теперь с помощью span вы можете рассчитать Rise; это измерение от центра пролета до вершины крыши. Чтобы рассчитать прогон, разделите показатель пролета на два, и вы получите прогон, который составляет почти половину измерения пролета. Для расчета уклона нужно учитывать угол или уклон, который имеет крыша; он говорит вам, как высоко поднимается крыша для каждой единицы пробега. Участок может быть мелким или крутым, в зависимости от потребностей крыши, а иногда и от погодных условий.

4.3 Подготовьте план каркаса крыши

Теперь, когда у вас есть все расчеты, пришло время сделать эффективный и подробный план крыши, используя любые доступные инструменты построения диаграмм. План каркаса крыши поможет сторонам, строителям и покупателям. Строители будут осведомлены о правильных размерах, направлениях и используемых материалах, а покупатель будет удовлетворен тем, что будет построено то, что ему нужно.

5. Примеры плана каркаса крыши

Давайте рассмотрим различные примеры каркаса крыши , которые могут вдохновить вас на выбор идеального типа каркаса крыши для вашего дома.

Пример 1: План каркаса плоской крыши

Этот вид каркаса крыши известен как каркас плоской крыши. Плоская кровля является распространенным выбором для гаражей, домов, гаражных пристроек и других сооружений. Несущим элементом крыш является деревянный каркас. Эта конструкция плоской крыши устанавливает балки горизонтально с заданным зазором. После того, как они надежно закреплены на своих местах, над горизонтальными балками вертикально устанавливается еще один слой балок или прогонов. Размер прогона или балки можно рассчитать по ширине здания плюс выступающие балки с обеих сторон.

Изменить сейчас

Пример 2: План каркаса односкатной крыши

Этот вид каркаса крыши известен как каркас односкатной крыши. Односкатная крыша, также известная как односкатная крыша или скиллионная крыша, представляет собой тип крыши, имеющей форму сарая. Она также известна как односкатная крыша или крыша только с одним скатом. Конструкция односкатной крыши является одной из самых основных конструкций крыш, что делает ее идеальной для компактных домов, небольших домиков, садовых навесов, патио, навесов, гаражей и других жилых пристроек. Односкатная конструкция крыши сочетает в себе преимущества плоской и двускатной крыш. При пересечении балок между двумя стенами, одна из которых выше другой, создается уклон, обычно в пределах от 7° до 35°, в зависимости от конкретной конструкции небольшого дома, его размеров и погодных условий участка.

Изменить сейчас

Пример 3: План каркаса вальмовой крыши

Этот вид каркаса крыши известен как каркас вальмовой крыши. Шатровые крыши, также известные как шатры, представляют собой стиль крыши с пологим уклоном по бокам и нисходящим рисунком к боковым стенам. Область, где одна часть крыши встречается с другой, известна как «вальм». Шатровые крыши часто имеют очень стабильные углы без резких концов. Шатровые крыши состоят из четырех стропил, которые обычно сходятся на коньковой доске посередине крыши. Шатровые крыши чаще направлены к вершине конструкции, напоминая пирамиду. Шатровые крыши также известны как пирамидальные крыши и павильонные крыши.

Изменить сейчас

Пример 4: План каркаса двускатной крыши

Этот тип каркаса крыши известен как каркас двускатной крыши. Подобно двум прямоугольным треугольникам, соединенным вертикальной линией треугольника, двускатная крыша наклонена вниз в двух направлениях. Коньковая доска идет параллельно наружным стенам вдоль пика крыши. Коньковая доска крепится к верхней части обычных стропил, и они спускаются вниз к балкам потолка и наружным стенам, где прибиваются к балкам потолка и наружным стенам. Экономным домовладельцам понравятся двускатные крыши. Конструкции двускатных крыш просты, поэтому для них не требуется столько материала, как для других конструкций крыш, и их стили различаются, оставаясь при этом экономичными. В то время как двускатные крыши требуют дополнительной поддержки ветра, они обеспечивают отличный отвод дождя и снега и более устойчивы к погодным условиям, чем плоские крыши. Они также улучшают циркуляцию воздуха в вашем доме.

Изменить сейчас

6. Онлайн-конструктор планов каркаса крыши

Теперь мы видели несколько типов и методов каркаса крыши. Самое время научиться создавать план каркаса крыши для вашей квартиры. Если вы выбрали правильный тип каркаса крыши и выполнили все необходимые расчеты, вам нужен отличный инструмент для построения диаграмм, чтобы разработать идеальный и эффективный план каркаса крыши.

EdrawMax Online — это комплексное решение для планирования этажей и других проблем с диаграммами. Вы можете создать план этажа в EdrawMax без препятствий и задержек, поскольку приложение предлагает простой в использовании интерфейс. Благодаря обширному сообществу шаблонов EdrawMax вы можете выбрать готовый шаблон, чтобы сэкономить драгоценное время и усилия, или создать его с нуля. С помощью EdrawMax можно создать 280 различных типов диаграмм. Если вы выбрали предварительно разработанный шаблон, то, используя специальные функции приложения, вы можете настроить шаблоны в соответствии со своими требованиями, экспортировать их в несколько форматов и поделиться ими с другими.

7. Ключевые выводы

Как вы можете видеть, первоначальный план обрамления вашей крыши должен учитывать несколько важных факторов, включая форму крыши и любые применимые городские строительные нормы и правила.
