Онлайн калькулятор – Расчет стропильной системы двухскатной крыши быстро и точно!

Калькулятор двухскатной крыши позволяет выполнить комплексный расчет стропильной системы и кровли, а также предоставляет комплект чертежей и 3D-проект.

Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

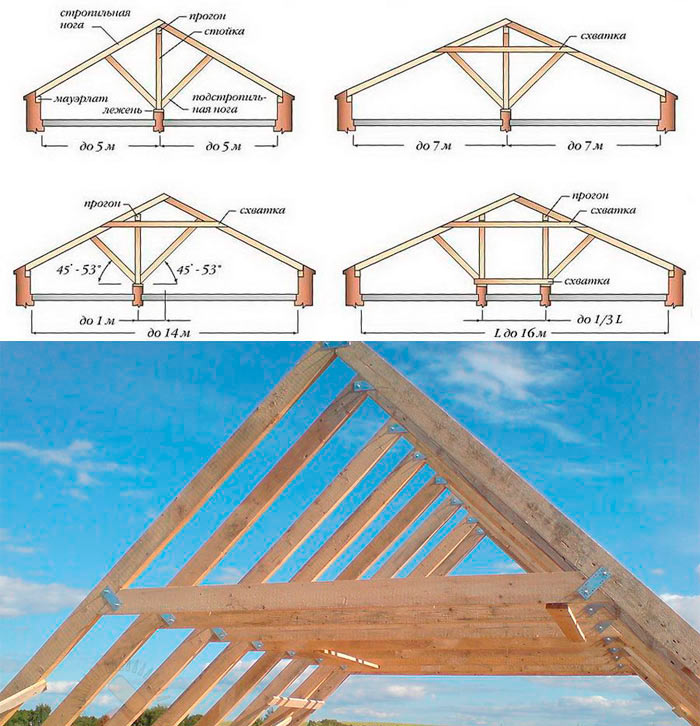

Устройство двухскатной крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
Конек. Это обозначения места схождения стропил в верхней части.
Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
Схватка. Брусок, расположенный вертикально между опорами.
Обрешетка. Конструкция для установки кровли.

1️⃣ Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

нагрузку крыши;
шаг между стропилами.
вид кровельного покрытия

2️⃣Рекомендуемая ширина доски стропил:

100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м.

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

3️⃣ Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

4️⃣ Параметры кровельного покрытия

Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.
Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
Что касается выбора утеплителя, то для России рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

Узнать длину ската;
Разделить на выбранный параметр шага;
К результату прибавить 1;
Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
Следующая величина – это половина от ширины дома, в данном случае – 3м.
Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Для такого параметра нужно учитывать:

Нагрузку крыши;
Тип древесины, выбранной для конструкции;
Длину стропила;
Расстояние шага расположения стропил.

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
Для профнастила угол может быть не меньше, чем 12 градусов;
Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

Виды нагрузки:

Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м².
Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м²не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м².;
Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

ВНИМАНИЕ! Если угол наклона ската больше 45 градусов, то расчет снеговой нагрузки не проводят, поскольку такой скат обеспечит сползание снега.

Параметр, характеристика	Оптимальный диапазон
Угол наклона крыши	20-45°
Свес карнизный	50-100 см
Свес фронтонный / Выпуск	40-70 см
Размер мауэрлата	100х150 мм 150х150 мм
Размер стропил	50х150 мм 50х200 мм
Соотношение глубины запила и ширины стропил	1/4 1/3
Шаг стропил	60-100 см
Размер обрешетки	25х100 мм 40х150 мм
Шаг обрешетки в зависимости от типа кровли (мягкая, черепица, профнастил)	1-10 см 30-40 см 30-65 см
Размер контробрешетки	30х50 мм
Нахлест гидроизоляции	10-20 см
Толщина теплоизоляции	10-15 см

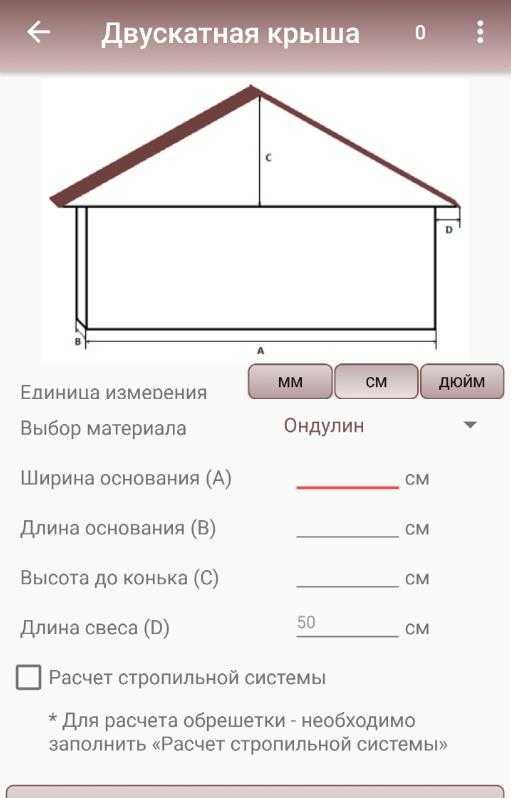

Информация по назначению калькулятора

Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком ❗

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

1. Угол наклона крыши — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.

2. Площадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса.

3. Примерный вес кровельного материала — Вес выбранного кровельного материала на всю площадь крыши.

4. Количество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

5. Длина стропил — Длина каждого стропила от конька до основания ската

6. Минимальное сечение стропил — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.

7. Количество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.

8. Количество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю.

9. Равномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

Загрузка…

Понравилось? Поделись с друзьями!

Онлайн-калькулятор расчета двухскатной крыши, расчет угла наклона, площади, стропил, обрешетки

Бесплатный онлайн-калькулятор расчета двухскатной (двускатной, щипцовой) крыши поможет Вам оперативно просчитать основные параметры кровельной конструкции: угол наклона, площадь поверхности, длину и количество стропил, обрешетку. Данный онлайн-калькулятор кровли – это удобный инструмент, в котором сведены необходимые критерии. Полученные результаты можно использовать при строительстве дома. Вычисления займут всего несколько минут и не потребуют от Вас специальных знаний или навыков.

Угол наклона

Правильный расчет угла наклона двухскатной крыши имеет большое значение при строительстве дома. От показателя зависят нагрузки, которые приходятся на кровельный материал и на стропильную систему. Некорректный просчет угла наклона кровли часто приводит к затрудненному сходу снеговых масс и воды с поверхности. Кроме того, угол наклона определяет высоту потолка и размеры мансардного этажа.

Зависимость угла наклона двухскатной крыши и высоты потолка
Фото из открытых источников

Определить оптимальное значение параметра поможет наш калькулятор угла наклона крыши. Достаточно ввести основные исходные данные, и программа выдаст результат через несколько секунд.

Стропила

Стропильная система – основа кровельной конструкции. От качества и точности ее исполнения зависит надежность и долговечность всей кровли. Поэтому ключевое значение имеет правильность проектирования. Обеспечить корректное составление математической части проекта поможет наш калькулятор стропил двухскатной крыши. Его функционал позволяет легко определить необходимый расход пиломатериала для проведения монтажных работ.

Длина

Расчет длины стропил двухскатной крыши при помощи нашего онлайн-калькулятора проводится с получением точного результата. Основными исходными параметрами для проведения вычислений являются: высота конька, размер бокового свеса, ширина основания.

После ввода в форму этих данных система автоматически выполнит вычисления и выдаст необходимую длину кровельной конструкции.

Количество

Ключевым параметром для проведения расчета количества стропил для монтажа двухскатной крыши является шаг их установки, который соотносится с размером основания и фронтонным свесом. На основании этих значений программа проводит вычисления и определяет требуемое число.

Зная количество и длину, можно легко посчитать расход пиломатериала, который пойдет на монтаж стропильной системы при строительстве или ремонте дома.

Обрешетка

Обрешетка кровли – одна из важнейших ее конструктивных частей. Она служит основой для монтажа кровельного покрытия. Наш онлайн-калькулятор поможет выполнить быстрый и точный расчет обрешетки на крышу. Для вычисления потребуется ввести ширину обрешеточных досок и расстояние между ними. Учитывая другие введенные параметры, система автоматически выдаст нужное число рядов и досок.

Площадь поверхности

Расчет площади двухскатной крыши – важный этап проектирования дома. Он необходим для определения расхода материала кровельного покрытия. Допущенная ошибка может привести к закупке избыточного объема материала и перерасходу средств на закупку. С другой стороны, при неправильном расчете площади поверхности кровли возможна закупка недостаточного количества материала для настила покрытия. Это приводит к простоям в строительстве. Кроме этого, докупленный материал может быть уже из другой партии и будет отличаться по цвету.

Онлайн-калькулятор на нашем сайте поможет быстро и легко провести вычисление площади с получением точного результата. Введите исходные параметры в форму на сайте и быстро получите итоговое значение квадратуры поверхности. Это поможет легко определить необходимый объем закупки металлочерепицы, гибкой черепицы, профилированного листа или другого кровельного материала.

Калькулятор каркаса двускатной крыши — Дюймы

Новинка! Калькулятор расстояния между растениями и деревьями

Полноэкранный режим

Всегда показывать полное меню

Прилепленное меню

Смотрите завершенные проекты!

Свяжитесь с нами

Есть идея для нового калькулятора или улучшения/дополнения к существующим?

Или нужна помощь с использованием наших калькуляторов?

Пожалуйста, дайте нам знать!

Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)

Поделись этим!

Калькулятор каркаса двускатной крыши — с бегущими точками разбивки — дюймы

? От внешней стороны стены к внешней стороне стены (длинная сторона) Длина стены		Толщина стропил
? От внешней стороны стены к внешней стороне стены (короткая сторона) Ширина стены		Глубина стропила
? Введите угол в градусах напрямую или выберите шаг из раскрывающихся списков, чтобы рассчитать и ввести угол Угол крыши	° _11. 522.533.544.555.566.577.588.599.51010.51111.51212.51313.5141415.515.51616.51717.51818.51919,52021222324 в 12	Толщина хребта
Свес (уровень)	_1’2’3′	Глубина хребта
Свисающий фронтон	_1’2’3′	Точное расстояние между стропилами
Сетин концевых стропил Сиденье Бердсмут	?	? Точное расстояние сохраняет введенное расстояние и при необходимости корректирует 2 расстояния между крайними ребрами Точное расстояние ? Equal Spacing настраивается до ближайшего UNDER или равного введенному интервалу Равный интервал
Высота стены		Футы, дюймы, метрика
Толщина стены	Расширить хребет Рейки

Создает ссылку для сохранения или обмена текущим расчетом

Поделитесь этим расчетом

Все измерения являются фактическими размерами в готовом виде.

Весы

Для хорошей прямой фасции добавьте дополнительный дюйм или 2 к концам всех ваших стропил (общая длина).
После того, как они будут готовы, вы можете щелкнуть линию, чтобы отметить и обрезать хвосты по красивой прямой линии, чтобы компенсировать любую деформацию гребня или ошибки маркировки, обрезки и исправления.

Все погонные замеры выполняются «включено», от начальной точки до ближней стороны стропила.

Бегущий хребет: разметить

Бегущая стена: разметить

Щелкните левой кнопкой мыши, отпустите и перетащите для измерения в масштабе на диаграмме ниже. Увеличьте масштаб диаграммы для более точных измерений.

Угол
Scale

Калькулятор ферм крыши | Калькулятор длины стропил

Создано Марией Клужиак

Отзыв от доктора наук Доминика Черниа и Джека Боуотера

Последнее обновление: 25 октября 2022 г.

Содержание:

Как пользоваться калькулятором стропильных ферм?
Как рассчитать длину стропил?
Как рассчитать количество ферм и стоимость ферм крыши?
Что такое межцентровое расстояние?
Какие виды стропильных ферм доступны?

Нет дома без крыши, а чтобы построить крышу, нужны подходящие стропильные фермы — это именно то, что вам поможет найти этот калькулятор длины стропил! 🏠

С помощью этого инструмента вы найдете размеры ваших ферм крыши, а также рассчитаете необходимое количество ферм для вашего дома. Кроме того, наш калькулятор стропильных ферм ориентирован не только на длину стропил и количество ферм. Вы также можете использовать его для оценки стоимости стропильной фермы и даже включить примерные затраты на установку. Читайте дальше, чтобы узнать, как рассчитать длину стропил, количество стропильных ферм и стоимость стропильной фермы!

Нужен более широкий обзор? Попробуйте кровельный калькулятор!

Как пользоваться калькулятором стропильных ферм?

Наш инструмент имеет два применения. Вы можете использовать его либо как калькулятор длины стропил и рассчитать размеры ваших ферм, либо как калькулятор количества ферм крыши , который также позволит вам оценить затраты на фермы крыши и даже включить стоимость установки.

Чтобы начать свои расчеты, вам нужно выбрать один из двух вариантов, упомянутых выше. В поле над иллюстрацией выберите «длина стропил» или «количество ферм».

Если вы выбрали длина стропила :

Для начала решите, на чем вы хотите основывать свои расчеты. Вы можете выбрать подъем крыши (это ее высота) или шаг крыши (это уклон, создаваемый стропилами). Если вы хотите узнать больше о том, как он рассчитывается, ознакомьтесь с нашим калькулятором уклона крыши.

Если вы выбрали рост , все, что вам нужно сделать, это ввести его значение , введите прогон крыши , и калькулятор вернет длину стропила в самом нижнем поле.
Обратите внимание, что калькулятор длины стропил работает в обоих направлениях. То есть вы также можете использовать его для расчета подъема или пробега! Если вы уже знаете длину стропила и хотите вычислить какие-либо другие размеры, просто введите два известных вам размера, и вы получите третий.
, если вы решили включить уклон крыши в ваших расчетах, чтобы получить длину стропил, вам нужно будет ввести прогон и шаг крыши. После этого вы увидите длину стропила в нижнем поле.
И здесь наш калькулятор работает в обе стороны. Вы можете ввести любое из трех значений, чтобы рассчитать третье.
Вы можете ввести уклон крыши в любом из трех форматов (угол, процент, соотношение), и наш инструмент автоматически сообщит вам остальные.

Если вы выбрали количество ферм :

Введите длину крыши , межцентровое расстояние (расстояние между серединами двух соседних ферм крыши), и калькулятор ферм крыши вернет количество необходимых ферм крыши .
Наш инструмент также может рассчитать приблизительную стоимость стропильной фермы. В следующих полях калькулятора решите, хотите ли вы в включить затраты на установку в расчетах.
- Если вы выберете без , останется ввести только стоимость одной стропильной фермы . Калькулятор стропильных ферм вернет общие расходы в самом нижнем поле.
- Если вы выберете да , вам также нужно будет объявить сколько за единицу времени подрядчик, устанавливающий фермы, будет взимать с вас , а также ожидаемую продолжительность установки . Как только вы заполните все переменные, вы увидите общие расходы в нижней части калькулятора.

Не беспокойтесь, если вы не уверены в том, что именно подразумевается под такими терминами, как прогон крыши, подъем, расстояние между центрами и т. д. Мы проиллюстрировали переменные, которые необходимо ввести в калькулятор.

Как рассчитать длину стропил?

Этот калькулятор длины стропил позволяет рассчитать размеры стропильной фермы, используя два немного разных набора переменных. Все зависит от того, какая информация у вас уже есть. Обычно это либо шаг или подъем крыши. Более того, формула, используемая для расчета размеров стропильной фермы, вам, вероятно, очень хорошо известна — это точно такая же формула, которую вы используете для описания прямоугольного треугольника!

Мы использовали следующие формулы:

Для расчетов на основе подъема крыши :

подъем² + длина прогона² = длина стропила² ,

означает, что:

длина стропила = √(подъем² + прогон²) .

Для расчетов на основе уклона крыши :

Формула, используемая для расчета длины стропил по уклону крыши, фактически такая же, как и приведенная выше. Единственное отличие состоит в том, что нам нужно сначала рассчитать подъем крыши, используя уклон. Итак, что вам нужно сделать в первую очередь, это получить шаг, используя следующую формулу:

подъем / пробег = шаг ,

, выраженный в процентах, что означает, что:

рост = пробег * шаг .

Мы можем объединить эти два уравнения, чтобы получить единую формулу длины стропила на основе уклона крыши:

длина стропила² = (прогон × шаг)² + длина²

длина стропила = √((прогон × шаг)² + прогона²)

длина стропила = длина прогона × √(шаг² + 1)

Если вы не уверены в таких терминах, как прогон и подъем крыши, обратитесь к иллюстрации ниже:

(Изображение создано на основе: Ферма королевской стойки 3D, созданная Джорджем Пондерево, под лицензией Creative Commons Attribution-Share Alike 3.0 Unported.)

Как рассчитать количество ферм и стоимость ферм крыши?

Как вы знаете, вычисление длины стропил и других размеров фермы — не единственное, для чего вы можете использовать этот инструмент! Наш калькулятор ферм крыши также может помочь с спланировать проект крыши , оценив количество ферм и показав вам ожидаемую стоимость материалов и их установки. Для этого используются следующие уравнения:

количество ферм = ((длина крыши × 12)/24) + 1 ,

округлить до ближайшего целого числа (например, если результат 14,5, то нужно получить 15 ферм).

Для расчета затрат мы используем следующие две формулы:

Включая затраты на установку:

общие затраты = количество ферм × цена одной фермы + затраты на единицу времени работы × продолжительность работы

Без учета затрат на установку:

общая стоимость = количество ферм × цена одной фермы

Если вы не уверены в терминах, таких как расстояние между центрами, см. иллюстрации ниже:

(Изображение создано на основе: Королевская опора 3D, созданная Джорджем Пондерево, под лицензией Creative Commons Attribution- Лицензия Share Alike 3.0 Unported.)

Что такое межцентровое расстояние?

Одним из значений, необходимых для калькулятора ферм крыши, является межосевое расстояние . Это не очень известный термин, но он может оказаться полезным не только при обсуждении длины стропил, стоимости стропильной фермы и т.п. Почему бы нам не потратить минуту на изучение этого?

Расстояние между центрами (часто сокращается до OC или o.c. в строительстве) — это мера, обычно используемая в архитектурных проектах и строительных чертежах. Это расстояние между 90 111 точными центрами 90 112 двух элементов каркаса (в данном калькуляторе ферм крыши).

Например, если в плане указано, что должно быть « 20 дюймов OC между столбами ограждения » и эти столбы имеют ширину 6 дюймов, это означает, что расстояние между столбами будет около 14 дюймов ( 20 - (3 + 3) ).

Одно из наиболее известных применений распорки OC — каркас со шпильками . Каркасные стены, как правило, обшиваются листовыми материалами, например, фанерой или гипсокартоном. Один лист обычно имеет ширину 48 дюймов (размер 4 х 8 футов). Обрамление каркасной стены на высоте 16 или 24 дюйма по оси приведет к тому, что край вертикального листа упадет на центр стойки, поскольку 48 делится и на 16, и на 24. Благодаря этому край листа надежно поддерживается и подкреплен примерно 3/4 дюйма дерева, которое мы можем использовать для прибивания гвоздей. Благодаря этому монтаж листового проката с шагом ОС надежен и относительно прост.

Интервал OC также полезен, когда вы используете материалы, которые имеют различную толщину , такие как фрезерованные пиломатериалы, которые не имеют точных размеров. Благодаря использованию этой меры можно обеспечить точность макетов, в которых используются такие материалы.

Какие виды стропильных ферм доступны?

Если вы используете этот калькулятор длины стропил, вы, вероятно, находитесь в процессе строительства дома, поэтому вам может быть интересно, какие фермы есть на рынке! Когда дело доходит до различных типов ферм, которые вы можете использовать для строительства крыши; есть из чего выбрать, в зависимости от ваших потребностей. Вот четыре самых распространенных:

(Изображение предоставлено homebuilding.co.uk)

Ферма крыши Fink — как правило, самый дешевый вариант.
