Расчет вальмовой крыши: руководство, формулы, онлайн-калькулятор

Объемная и архитектурно выраженная вальмовая кровля неспроста становится день от дня популярнее. Даже самые простоватые проекты преображаются, если выбрать именно этот вид крыши. Но нужно быть готовым к определенным сложностям, ведь у такой структуры немало особенностей!

Ведь неспроста среди строителей существует убеждение, что в процессе такой крыши идет серьезный перерасчет кровельного материала и древесины для стропил.

На самом деле, чтобы этого не произошло, мы научим вас производить точный расчет вальмовой крыши и запасаться кровельным материалом так, чтобы излишек потом осталось немного.

Издавна самой распространенной формой крыши на Руси была двухскатная с фронтонами, украшенная резьбой. И только со временем появилась трехскатная, с одним фронтоном, и тростником или камышом в качестве покрытия.

И вот, наконец, в конце XIX века стали появляться классические четырехскатные кровли из соломы и очерета. Хотя привычной для российского народа они так и не стали, и особо распространены не были.

В основе современной вальмовой крыши – сложная конструкция из балок и стропил. В отличие от двухскатной крыши здесь есть не только скаты, но и хребты – пересечение скатов по горизонтали.

В процессе проектирования вальмовой крыши самая главная задача это правильно распределить нагрузку с расчетом веса кровли и площади, и при этом рассчитать все углы наклона каркаса. Здесь нужно будет взять во внимание шаг стропил, используемые материалы и качество древесины.

Конструкция вальмовой крыши состоит из двух противоположных треугольных и трапециевидных скатов.

Полувальмовая крыша отличается тем, что треугольные скаты не крепятся к карнизу, а образуют собой ломанную линию с фронтоном. Такие крыши называются голандскими или датскими. И полувальмовая крыша куда сложнее по своему устройству, чем классическая четырехскатная.

Шатровые крыши устанавливают тогда, когда стены дома представляют собой форму квадрата. Такую крышу рассчитать проще всего, ведь все скаты здесь представляют собой одинаковые равнобедренные треугольники.

А вот одним из самых сложных и смелых архитектурных решений считается соединение сразу нескольких вальмовых крыш в одну систему, Г-образную или Т-образную. Их расчет намного сложнее, чем у обычных крыш, и здесь наверняка понадобится помощь специалиста.

Зато такие крыши идеально подходят для устройства комфортных жилых мансард и других разных помещений, для которых обычно нужны пристройки. Чем плохи последние? Дело в том, что любая пристройка создает дополнительную нагрузку на основной фундамент, и как он себя поведет в процессе эксплуатации – неизвестно.

Особенно, если в процессе его строительства были допущены ошибки, о которых мало кто подозревает. А в этом случае капитальные стены дома продолжаются на веранде или кухне, а вся крыша составляет одну целостную конструкцию. Хороша в плане архитектуры также угловая крыша Г-формы.

Давайте внимательно рассмотрим, каких типов бывает вальмовая конструкция стропил и чем существенно они отличаются друг от друга. Классическая вальмовая крыша выглядит таким образом:

Так собирают вальмовые скаты из накосных стропил:

Накосные стропила разрешено обрезать на одну высоту, и тогда вся конструкция получается намного прочнее:

Устройство датской полувальмовой крыши выглядит уже так:

И, наконец, самые сложные в исполнении вальмовые крыши также нуждаются в точном расчете:

Кстати, когда речь идет о небольшой беседке, здесь вы можете рискнуть и воплотить в жизнь даже такой необычный проект с красивыми стропилами:

Уклон вальмовой кровли делают в диапазоне от 5 до 60°. Действительно, здесь практикуется такой низкий уклон, и крыша выглядит почти плоской. А сам выбор угла больше зависит от применяемого кровельного материала и эксплуатационных характеристик, как сила ветра, шапка снега и др.

Как только вы определились с формой стропильной системы, нужно рассчитать ее прочность. А именно, насколько она окажется надежной в плане снеговых и ветровых нагрузок.

Про ветер, конечно, здесь можно переживать меньше всего, ведь вальмовая кровля наиболее защищена от подъемной силы – все благодаря тому, что все скаты у нее находятся под наклоном, и нет фронтонов.

А вот давление снега учитывать нужно, тем более, если дом построен в средней и северной полосе России. Обычно, когда речь идет о двухскатной крыше, то нередко приходится выбирать: делать ее более пологой, чтобы не сорвал ветер в бурю, или более острой, чтобы многотонная шапка снега спадала сама?

В случае с четырехскатной кровле можно смело повышать угол наклона скатов, если, конечно, вас не смутит увеличенная стоимость древесины для стропил и кровельного покрытия.

Чем выше наклон ската, тем вероятнее, что снег попросту сползет под своим весом. А на крыше с наклоном от 60° он вообще не остается. Это тот самый случай, когда коэффициент µ равен нулю. Для сравнения: при угле наклона в 40° он будет равен 0,66, при 45° – 0,5 и при 50° – 0,33.

Точно рассчитать угол скатов вам помогут такие формулы:

Для мягких покрытий уклон может быть низким, так, для двух слоев нужны 15 градусов, а для трех допустимы 2-5°.

Также каждый вид кровельного материала требует свой уклон:

  • Мягкая черепица и ей подобные кладут на кровлю от 11°.
  • Для натуральной черепицы угол наклона не может быть меньше 25°, иначе в подкровельное пространство станет попадать вода.
  • Для шифера выбор вообще невелик – от 25 до 30°.

Кроме того, важно учитывать также снеговую нагрузку. Так, если в вашей местности снегопады внушительные, можно сразу забыть о малом уклоне. Т.к. снежная шапка, особенно слежавшаяся, способна весить только на одной крыше несколько тонн!

В таком случае можно обустраивать только крутой скат, и чем тот будет круче, тем больше материала для него понадобится. Кроме того, учитывайте и увеличенный нахлест материала на крыше сложной формы.

Рассчитать важно и водосточную систему для вальмовой крыши. В основном она зависит от угла наклона и площади крыши.

Так, если та не превышает 60 м2, то нужны желоба диаметром 125 мм, а если больше, чем 60 м2, тогда диаметр увеличивают до 150 мм. Количество самих же труба нужно рассчитывать из того факта, что на каждые 10 метров идет одна труба.

Вот как рассчитать вальмовую крышу при помощи таблицы с коэффициентами:

  • Шаг 1. Возьмите обычную рейку и найдите горизонтальную проекцию у промежуточной стропильной ноги.
  • Шаг 2. Теперь в таблице найдите ваш получившийся коэффициент уклона и умножьте его на представленный в ней коэффициент.
  • Шаг 3. Измерьте длину стропила от крепления нижней части стропила до конькового прогона.
  • Шаг 4. Далее находим длину свеса стропил или вычисляем ее при помощи теоремы Пифагора.
  • Шаг 5. Вычисляем длину угловых стропил.

Чтобы найти длину центрального стропила, на торце периметра дома нужно отметить центр, а на середине толщины конькового бруса точку а.

От этой точки нужно поставить отметку на линии проекции в горизонтали от центрального стропила до вертикальной стойки – это будет точка b. Теперь от точки – b нужно отмерить расстояние до торца конька, и получается точка с.

В итоге вы будете знать расстояние ab и bc, и остается найти длину центрального стропила ас. Формула, которая поможет вам вычислить это расстояние, выглядит так: а2+b2=с2. Чтобы получить более точное значение, воспользуйтесь коэффициентами пропорций.

По той же схеме вычисляют длину диагональных ребер и угловых стропил, и умножают полученное значение на коэффициент, который будет максимально близок к коэффициенту значению замеров.

Во время монтажа также производят свои замеры. Сначала на верхних торцевых частях мауэрлата по самому центру отмечают осевую линию, а по центру осевого бруса – линию центрального стропила.

Далее с шагом 60 см ставят отметки для промежуточных стропил на основании торца. После этого рассчитывается длина стропил от угла до центра торца. С противоположной стороны крыши парные стропила должны иметь такую же длину.

В этом вам поможет такая формула:

Крестообразные крыши сначала рассчитывают так же, как и обычные двускатные. Все зависит от того, какой формы скаты – треугольной или трапециевидной.

Нужно измерить площадь каждого, и тогда станет понятно, как рассчитать каждый элемент.

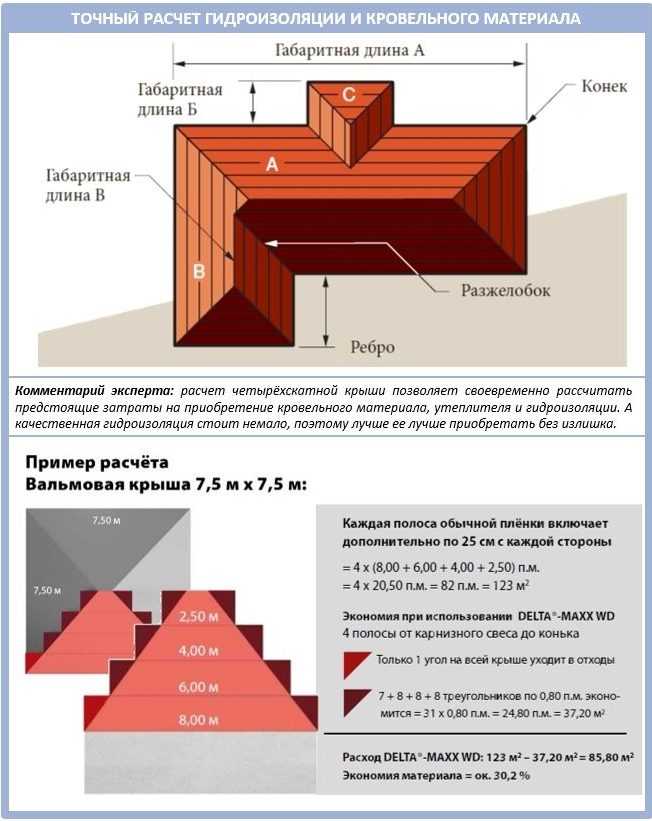

Сегодня бытует мнение, что достаточно сложно точно рассчитать кровельный материал для вальмовой крыши, ведь она имеет сложную форму и покрытие придется обрезать.

Но на самом дел все эти моменты можно просчитать, и мы сейчас расскажем, как именно. Вот приблизительная схема того, как укладывают кровельный материал на вальмовую крышу:

Итак, в первую очередь запланируйте 25 мм допуска на свес кровельного покрытия в карнизный желоб, причем это допуск может быть увеличен, если крыша имеет значительный уклон и или используются некоторые из систем водостока.

Чтобы рассчитать материал для ребер или конька, нужно их длину разделить на длину, которая покрывается одним лотком.

Также нужно запастись достаточным количеством реек для обрешетки: на каждый квадратный метр нужно 3 метра реек. Конечно, подрезать тут будет что:

А рассчитать площадь скатов для определения количества штучного кровельного материала вам помогут такие формулы:

Надеемся, наши формулы и иллюстрации помогли вам все рассчитать максимально правильно!

Для упрощения выполнения расчетов мы спроектировали онлайн-калькулятор. Чтобы воспользоваться им, пожалуйста перейдите на эту страницу. Там вы найдете все пояснения и сможете сэкономить время на проектировании.

Будьте в курсе!

Подпишитесь на новостную рассылку

Онлайн калькулятор: Расчет параметров четырехскатной крыши

УчебаМатематикаГеометрия

Калькулятор расcчитывает длину стропил, высоту и площадь кровли 4-х скатной крыши.

По запросу пользователя Расчёт площади 4-х скатной кровли публикуем калькулятор, расcчитывающий длину стропил, высоту и площадь 4-х скатной крыши.
Для расчета потребуется знать длину и ширину основания и угол наклона скатов (предполагается, что угол наклона всех 4-х скатов одинаков). В итоге калькулятор вычисляет длину диагональных (вальмовых) стропильных ног, длину поперечных стропил, высоту крыши в самой высокой точке и площадь поверхности кровли. Детали вычислений находятся сразу за калькулятором.

Расчет 4-х скатной крыши

Длина основания (a)

Длина основания

Ширина основания (b)

Ширина основания

Угол наклона скатов (градусы)

Угол наклона граней (скатов) крыши в градусах

Точность вычисления

Знаков после запятой: 5

Длина стропил



Длина вальмовых стропил



Высота (h)



Площадь поверхности кровли



Длина конька (C)



Объем



Шатровая крышаВальмовая крыша

Мы будем рассматривать 2 типа 4-х скатной крыши:
1) шатровая крыша — основание квадрат, боковые грани — одинаковые, или как сказали бы математики конгруэнтные равнобедренные треугольники (на первом рисунке).
2) вальмовая крыша — основание прямоугольник, две боковые грани — равнобедренные треугольники, другие две грани — трапеции (на втором рисунке).

  • Отношение высоты крыши (h) и расстояния от центральной точки основания до ближайшего края крыши (b/2) соответствует тангенсу угла наклона ската. Отсюда, зная угол наклона, можно выразить высоту крыши:
  • Аналогичным образом через косинус угла наклона можно выразить длину боковых стропил (e):
  • Длину диагональных (вальмовых) стропил (d) можно посчитать дважды, используя теорему Пифагора следующим образом:
  • И наконец, площадь кровли мы найдем как сумму площадей 4-х треугольников для шатровой крыши плюс площадь вставок из 2-х прямоугольников для длинных трапециевидных скатов в случае неравных сторон основания:

Следующий калькулятор можно использовать для вычисления тех же параметров, если известна высота крыши, а угол наклона требуется вычислить:

Вальмовая крыша по высоте и размерам строения

Высота

Длина основания (a)

Длина основания

Ширина основания (b)

Ширина основания

Точность вычисления

Знаков после запятой: 5

Длина вальмовых стропил



Площадь поверхности кровли



Длина стропил



Длина конька (C)



Объем



Ссылка скопирована в буфер обмена

Похожие калькуляторы
  • • Сегмент шара
  • • Шаровой сектор
  • • Куб
  • • Суммарная площадь
  • • Конус
  • • Раздел: Геометрия ( 94 калькуляторов )

 вальма вальмовая крыша Геометрия Инженерные крыша многогранник Обустройство и ремонт пирамида пирамидальная крыша площадь площадь кровли площадь поверхности Стереометрия Строительство Строительство и ремонт стропило

PLANETCALC, Расчет параметров четырехскатной крыши

Anton2020-11-03 14:19:28

Калькулятор каркаса вальмовой крыши — дюймы

Новинка! Калькулятор расстояния между растениями и деревьями

Полноэкранный режим

?

Всегда показывать полное меню

Прилепленное меню

Смотрите завершенные проекты!

Свяжитесь с нами

Есть идея для нового калькулятора или улучшения/дополнения к существующим?

Или нужна помощь с использованием наших калькуляторов?

Пожалуйста, дайте нам знать!

?

Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)

Поделись этим!

Калькулятор каркаса вальмовой крыши — с шаблонами резки угла стропила и планами компоновки — дюймы

?

От внешней стороны стены к внешней стороне стены (длинная сторона)

Длина стены

?

При использовании точного расстояния между стропилами может потребоваться регулировка центров стропил на каждом конце конька.
При текущей ширине стены эти значения длины стены работают без регулировки (равный интервал)

Опции

 Толщина стропил

?

От внешней стороны стены к внешней стороне стены (короткая сторона)

Ширина стены

?

При использовании точного расстояния между стропилами может потребоваться регулировка центров стропил на каждом конце конька.
При текущей длине стены эти значения ширины стены работают без регулировки (равный интервал)

Опции

 Глубина стропила

Высота стены Толщина бедер
Толщина стены Глубина бедер

?

Введите угол в градусах напрямую или выберите шаг из раскрывающихся списков для расчета и автоматического ввода угла

Угол крыши

°
_11. 522.533.544.555.566.577.588.599.51010.51111.51212.51313.5141415.515.51616.51717.51818.51919.52021222324 в 12

 Толщина хребта
Свес (уровень) Глубина хребта

?

Включите схему с 4 отдельными сегментами крыши и размерами (плоская)

Сегменты крыши

?

Кровельные листы заходят за концы стропил (на угол)

Продлевать

 Точное расстояние между стропилами

?

Увеличьте глубину птичьего рта, чтобы опустить края вальмы на одном уровне с обычными стропилами

Опустить бедро

?

Скошить кромки вальмы для выравнивания с обычными стропилами

Фаска бедра

?

Точное расстояние сохраняет введенное расстояние и при необходимости корректирует 2 расстояния между крайними ребрами

Точное расстояние

?

Equal Spacing настраивается до ближайшего UNDER или равного введенному интервалу

Равный интервал

?

Включите план рабочих замеров конька, стены и отметки расстояния между ребрами

План размещения

?

Сиденье Бердсмут

?

Показать отдельные схемы домкратов с полными размерами

Все Джек Стропила

 Ноги
Дюймы
Метрика

Все измерения являются фактическими физическими готовыми размерами.

 Включить латы
 Элементы крыши имеют цветовую маркировку

Коммон и Король Коммон

хребет

Бедренное стропило

Джек Рафтер

?

Как скорректировать результаты для расширения крыльца вальмовой крыши

Расширения крыши крыльца

?

Создает ссылку для сохранения или совместного использования текущего расчета

Поделитесь этим расчетом

Деталь соединения стропил

Для хорошей прямой фасции добавьте дополнительный дюйм или 2 к концам всех ваших стропил (общая длина).
После того, как они будут готовы, вы можете щелкнуть линией, чтобы отметить и обрезать хвосты по красивой прямой линии, чтобы компенсировать любую деформацию гребня или ошибки маркировки, обрезки и исправления.

2-х концевые стропила King Common немного отличаются по длине от других обычных стропил, потому что толщина конька и стропила неодинакова.

Если толщина конька и обычного стропила одинакова, 2 торцевых простых стропила будут такими же, как и все обычные стропила.

Используйте шаблон стропила для конца King Commons и отрегулируйте длину и срез в соответствии с требованиями.

Отметьте, вырежьте (и примерьте) 1 обычную и 1 бедро, затем используйте в качестве шаблонов, чтобы отметить и вырезать остальные.

Если вы используете циркулярную пилу или комбинированную торцовочную пилу, установите угол наклона пилы на 45°, чтобы получить правильные углы наклона и наклона.

Если угол скоса пилы установлен на 45°, обрезка вальм и лиан под углом отвеса даст правильные боковые углы.

Распечатайте полномасштабные бумажные шаблоны — вырежьте и согните дерево, чтобы отметить и вырезать углы.

Щелкните левой кнопкой мыши, отпустите и перетащите для измерения в масштабе на диаграмме ниже. Увеличьте масштаб диаграммы для более точных измерений.

Угол крыши
Свес
Весы

Чтобы разметить и вырезать вальмовые отвесы и боковые срезы с помощью циркулярной пилы, распечатайте бумажный шаблон (легко и точно) ИЛИ:

1: Отметьте конечную линию угла отвеса (назад от квадрата) с обеих сторон бедра. Это острый конец. (пока не резать)

2: Измерьте расстояние от этой линии и отметьте вторую параллельную линию с обеих сторон бедра. (Это линия, по которой нужно резать)

3: Установите угол наклона диска циркулярной пилы на 45°, отрежьте 1 сторону по второй линии, наклонив диск к заострённому концу, затем переверните и отрежьте то же самое с другой стороны.

Распечатайте и вырежьте бумажные шаблоны в натуральную величину — согните дерево, чтобы отметить и вырезать углы (легко)

Угол обшивки слоя и отступ отреза

Обе ориентации листа ↔ ↕

1138,93 фут² = 35,6 листов +
5%10%15% отходов = 40 листов

Листы округлены до следующего полного листа

Калькулятор обшивки бедра

Расширения крыши крыльца

Для расширения крыльца вальмовой крыши от существующей стены здания вы можете использовать половину результатов калькулятора.
Введите длину пристройки в поле «Длина стены» и двойная ширина пристройки, затем минус толщина ребра,
в записи «Ширина стены».
(за вычетом толщины конька, чтобы конек стал опорной пластиной — вершина крыши будет немного выше — толщина конька должна быть такой же, как и общая).

Полученная схема крыши затем «разрезается пополам» по линии вершины конька , при этом нижняя половина является продолжением крыши,
с коньком и 2-мя концевыми (корольными) обычными стропилами, становящимися опорными плитами, которые крепятся к существующей стене здания. ①

Наверх ↑

Длина расширения крыши должна быть как минимум в два раза больше ее ширины, иначе 2 бедра сойдутся до того, как достигнут существующей стены здания.
Если длина пристройки составляет половину длины пристройки, то 2 бедра встретятся на 90 165 на 90 166 с существующей стеной, а крыша достигнет пика.
(без гребня), как половина пирамиды. ②

Если длина удлинителя на 90 165 меньше, чем удвоенная ширина на 90 166, два ребра встретятся до того, как достигнут существующей стены, и вам понадобится гребень, выходящий из
существующая стена под углом 90°, чтобы соединить бедра в месте их соединения. В этом случае вы можете ввести длину пристройки в поле «Ширина стены».
и удвойте ширину пристройки в «Длину стены», затем «разрежьте диаграмму пополам» вдоль по центру.
(переместите или добавьте 2 обычных, чтобы они стали пластинами для опроса на существующей стене) ③

Ширина крыльца
Ридж Толстый

Калькулятор бедренной крыши онлайн 3D (стропила, ферма, угол, область)

также см.

Дисплей

Единицы длины:

DU

Технические рисунки Цвет:

CL

Тип Материал для кровела

8 CL

Тип Материал Кровя

8 CL

Тип Материал Кровя

8 CL

Тип Материал. UH

Жесткая (например, черепица или металлическая кровля)

US

Мягкая (например, мембранная кровля)

Крыша

Высота крыши:

8 TH 9035

TC

Здание

Ширина здания:

HW

Длина здания:

HL

Толщина стены:

HC

. heperior purlin)

Ширина:

МВт

Высота:

MT

РАФТЕР

Birdsmouth Seat Seat:

RG

Глубина плода. 0008 RW

Rafter thickness:

RT

Rafters spacing:

RS

Roofing underlayment

Width:

DW

Length:

DL

Headlap:

DT

SODELAP:

DS

Counter-Batten (Lath)

Толщина:

CT

Battens (Lath)

Width:

8 LW.0359

Толщина:

LT

Бэттенс.

Кровельные материалы (листы или куски)

Ширина:

SW

Длина:

SL

Нахлест (нахлест сверху):

ST 930359

СПОСОВАНИЕ:

SS

Выберите рисунок:

  • Диаграмма раскаты на крыше бедренной крыши (основная сторона крыши)
  • HIP ROOPRING ROOP ROORSING ROORSING SLAYOUT (HIP COND)
  • HIP ROOP ROOP LOUSSION TRUSS). Схема нарожников (левая сторона: №s5-s8, s9-s12, s21-s24, s29-32)
  • Схема нарожников (правая сторона: №s1-s4, s13-s16, s17-s20, s25-28)
  • Схема вальмовых стропил
  • Схема простых стропил
  • Обрешетка, обрешетка (сторона вальмового конца)
  • Обрешетка, рейка (основная сторона крыши)
  • Стеновая пластина или вырез нижнего прогона (угловое соединение)
  • Схема материалов кровельного покрытия (вершина)
  • Схема кровельного покрытия (основная крыша)

{{#isCovered} }

{{/isCovered}} {{/drawings}}

Расстояние: 0

Результаты расчета

Стеновая пластина, нижний прогон (сторона главной крыши)

Стеновая пластина, нижний прогон (сторона вальмового конца)

  • Ширина: 15 cm

  • Thickness:  15 cm

  • Length:  570 cm

Building

  • Building width:  600 cm

  • Building Length:  1000 cm

  • Высота стены: 400 см

  • Толщина стены: 30 CM

ROORS

  • 44445

. 0166

  • Eave Overhang (Soffit): 50 CM

  • Угол крыши (PITE): 43,67 °

  • . Beam)

    Coomon Rafter, King Common

    • Common Rafter Plumb Угол среза: 46,33 °

    • .0165 494.77 cm

    • Rafter depth:  15 cm

    • Thickness:  5 cm

    • Actual rafter length (ridge plumb cut — tail cut):  480.45 cm

    • Rafter длина от хребта до H.A.P (высота над птичьим ртом): 411,32 см

    • ): 69,13 см

    • Плеймп (разрез каблука): 4,77 см

    • Сидень

    • Hip rafter plumb cut depth:  10.13 cm

    • Total rafter lumber length:  603. 07 cm

    • Depth:  15 cm

    • Thickness:  5 СМ

    • Фактическая длина стропила (рубежная плюмба — разрез хвоста): 592,95 см

    • Длина рафтера от Ridge до H.A.P (высота над Birdsmouth): 508. 500,8 см

    • Длина хвоста или карниза (задний срез — пяточный срез): 88,33 см

    • Вертикальный срез (пяточный срез): 88,33 см

    • 0166

    • CUTED SEAT (Уровень): 3,16 см

    • РАБОК ПРИНЯТИЯ БЕЗОПАСНОСТИ

      • .

      . 9058

      . 9058 9058

      . 9058 7.

      98 7.02. DAMFTER 8.

      45

    . Расстояние: 60 см

  • Угол среза в буднике с домом: 46,33 см

  • Глубина среза с рубцом гнезда: 14,32 CM 9765

  • 444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444. 4,77 см

  • Глубина гнезда Глубина: 15 см

  • : 5 см

  • 4

    Хвост. 4,77 см

  • Седельный срез (уровень): 5 см

  • Глубина выреза нарожника — для соединения нарожника с вальмовым стропилом: 5 см 9,

    66

    • Кровяные баттены (Lath)

    • Угол среза BATTEN: 54,12 °

    • .

    • Ширина: 10 см

    • Бэттенс. Расстояние: 30 см

    Кровяная подвеска

    Райп -расстояние на рафтеры

    054444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444н.0166

  • s 2:  60 cm

  • s 3:  60 cm

    • Jack rafters length

    • s 1:  392. 6 cm

    • s 2:  302.74 CM

    • S 3: 212,87 см

    • S 4: 123 CM

    Common RAFERS и KILL Common

    .0545

  • C 2: 60 CM

  • C 3: 60 CM

  • C 4: 60 CM

    • 4444444: 60 CM

    444444444449 . 65 см

    Бэттенов. 30 см

  • D 5: 30 CM

  • D 6: 30 CM

  • D 7: 30 CM 9000

    • D 7: . :  30 cm

  • D 10:  30 cm

  • D 11:  30 cm

  • D 12:  23. 9 cm

    • Roofing battens dimensions (hip end)

    • L 1:  703.45 cm

    • L 2:  645.59 cm

    • L 3:  587.73 cm

    • L 4:  529.86 cm

    • L 5:  472 cm

    • L 6:  414.14 cm

    • L 7:  356.28 cm

    • L 8:  298.41 cm

    • L 9:  240.55 cm

    • L 10:  182.69 cm

    • L 11:  124.82 cm

    • L 12:  66.96 cm

    • L 13:  17.92 cm

    Roofing battens dimensions (main roof)

    • L 1:  1103. 27 cm

    • L 2:  1045.41 cm

    • L 3:  987.55 cm

    • L 4:  929.69 cm

    • L 5:  871.82 cm

    • L 6:  813.96 cm

    • L 7:  756.1 cm

    • L 8:  698.23 cm

    • L 9: 640.37 cm

    • L 10:  582.51 cm

    • L 11:  524.65 cm

    • L 12:  466.78 cm

    • L 13:  417.74 cm

    Roofing material (hip end)

    • ST 1:  125 x 250 cm

    • ST 2:  125 x 250 cm

    • ST 3:  125 x 250 cm

    • ST 4: 125 x 250 см

    • ST 5: 125 x 250 CM

    • ST 6: 125 x 250 CM

      6 3

      8 ST 6: 125 x 250 CM

      6 3

    • 444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444449н.

    • СТ 8: 125 x 248.9 cm

    • ST 9:  125 x 248.9 cm

    • ST 10:  125 x 248.9 cm

    • ST 11:  18.51 x 248.9 cm

    Roofing Материал (основная крыша)

    • ST 1: 125 x 250 см

    • ST 2: 125 x 250 СМ

    • 4

      ST 3: 1255503

    • 44444

      . :  125 x 250 см

    • ST 5: 125 x 250 см

    • ST 6: 125 x 250 CM

    • ST 7: 125503

    • ST 7: 125503

    • 40008. 250 см

    • ST 9: 125 x 250 см

    • ST 10: 68.27 x 250 CM

    • 49.27 ST 11: 2
    • 5444444.27 ST 11: 121661616161615 1216161616161616164 2165 12.

      615 121615 12165 121615 121615 121615 121615 12. 2

      • 5498. 12 2

      549549515 12. 12 2

      45

    • 48.27. 125 х 248,9 см

    • ST 13: 125 x 248,9 см

    • ST 14: 125 x 248,9 CM

    • ST 15: 125 X 248,9545

    • ST 15: 125 X 248,9545

    • ST 15: 125 x 248,9545

    • ST 15: 125 X 248.9.

    • ST 15: 248.9.

    • .

    • ST 17:  73.33 x 248.9 cm

    Materials for construction

    Wall plate, inferior purlin (hip end side)

    • Width:  15 cm

    • Thickness:  15 см

    • Длина: 570 см

    • Количество: 2 шт.

    • Общая длина: 1140 см

    • Объем древесины: 0,257 M3

    стенка, вкладная пластина, PURLIN (MAVE MANE ROOD)

    .

    Толщина: 15 см

  • Длина: 1000 см

  • Номер: 2 шт.

  • Total length:  2000 cm

  • Wood volume:  0.45 m3

    • Ridge board (beam)

    • Ridge depth:  15 cm

    • Ridge thickness: 5 см

    • Длина: 405 см

    • Количество: 1 шт.

    • Объем древесины:  0,03 м3

    Common rafters, king common

    • Depth:  15 cm

    • Thickness:  5 cm

    • Total rafter lumber length:  494.77 cm

    • Number:  16 шт.

    • Общая длина: 7916,28 см

    • Объем древесины: 0,594 M3

    HIP RAFTERS

    444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444н. 0165 15 см

  • Толщина: 5 см

  • Общая длина пиломатериалов: 603,07 CM

  • 4

    08: 4 PCS.

  • Total length:  2412.29 cm

  • Wood volume:  0.181 m3

    • Jack rafters (cripple)

    • Depth:  15 cm

    • Thickness:  5 см

    • Количество: 32 шт.

    • Total length:  8249.67 cm

    • Wood volume:  0.619 m3

    Counter-batten (lath)

    • Width:  5 cm

    • Thickness:  3 см

    • Общая длина: 18296,53 см

    • Объем дерева: 0,274 м3

      • 0003

      • Width:  10 cm

      • Thickness:  2. 5 cm

      • Total length:  28956.96 cm

      • Wood volume:  0.724 m3

      Roofing underlayment

      • Ширина: 100 см

      • Общая длина: 11050 CM

      • Область: 110,5 M2

      • 4444444449 90.5.0165 12 шт.

      Roof covering materials (sheets or pieces)

      • Width:  125 cm

      • Length:  250 cm

      • Number:  53 pcs.

      • Area:  165.625 m2

      Roof insulation materials

      • Thickness:  15 cm

      • Volume:  11.392 m3

      Initial parameters

      Display

      Type of roofing material

      Building

      • Building width:  600 cm

      • Building Length:  1000 cm

      • Wall thickness:  30 cm

      • Высота стены: 400 см

      Стенная пластина (hefior purlin)

      • Ширина: 15 СМ

      • 449.
