Строительство ленточного фундамента своими руками

Как известно, ленточный фундамент отличается надежностью и долговечностью, независимо от того, что вы строите: дом, гараж, баню или дачный домик. Такое широкое применение ленточного фундамента обусловлено его универсальностью и доступной ценовой политикой. Идею возведения ленточного фундамента своими силами может воплотить каждый из нас, имея огромное желание, базовые навыки строительных работ, набор инструментов под рукой и необходимые технические средства. На первом этапе нужно выбрать между мелкозаглубленным и заглубленным ленточным фундаментом.

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный фундамент — очень выгодное решение, чтобы сэкономить финансовые средства и ваше драгоценное время. Для его обустройства не требуется котлован большой глубины. Используется он для облегченных конструкций небольшой площади. Профессионалы рекомендуют возведение мелкозаглубленных фундаментов для стройки:

• домов из дерева
• газобетонных сооружений или зданий, построенных из газобетонных и пенобетонных блоков, высота которых не превышает 2 этажа
• Каркасных домов по «Канадской технологии»
• монолитных зданий с несъёмной опалубкой
• небольших сооружений, построенных из камня

Глубина мелкозаглубленного фундамента достигает полметра.

Заглубленный ленточный фундамент

Применяется для постройки сооружений, которые имеют тяжёлые стены, бетонные перекрытия, подвал или подземный гараж. Заглубленный ленточный фундамент так же находится на определенной глубине, которую необходимо рассчитать заранее, для этого определяется уровень промерзания грунта, затем отнимается 30 см. от полученного результата и на этом уровне закладывается фундамент.

Подготовка к работе

Чтобы возвести ленточный фундамент самому, первым делом необходимо провести тщательное планирование, все материалы следует сразу завезти на строительную площадку и разместить неподалеку от стройки. Для расчетов всех необходимых размеров и материалов вам поможет калькулятор ленточного фундамента, арматуры и опалубки.

Разметка

Перед постройкой ленточного фундамента, необходимо убрать с места мусор и начать разметку, нанося на земле как внешние, так и внутренние границы будущего фундамента. Сделать это легко, используя колышки или прутья арматуры и веревки (как вариант – леска, проволока), но эффективней всего будет воспользоваться специальными приборами, такими как лазерные нивелиры. Помните, что сильные погрешности в разметке очень заметно отразятся на внешнем виде готовой постройки.

Для достижения идеально ровной разметки, нужно:

• определить ось сооружения, которое будет строиться
• при помощи отвеса наметить угол, от него под углом 90º натянуть веревку к ещё двум углам сооружения
• используя угольник, определить ещё один угол
• совершить проверку углов, ориентируясь на диагонали. Если проверка дала положительные результаты – натянуть между ними веревку
• взяться за внутреннюю разметку, отступая от внешней разметки на расстояние толщины будущего фундамента

Когда разметка позади, следует изучить перепады поверхности на месте постройки и выбрать самую низкую точку для отсчёта глубины траншеи и исключения разницы в высоте фундамента. Если здание будет маленькое, то глубина котлована может составлять 40 см. Для рытья котлована можно использовать обычную лопату и свои собственные силы, а можно воспользоваться услугами экскаватора, который сэкономит много времени и сил, но даже в таком случае не обойтись без лопаты для финишного выравнивания. Не стоит прикидывать глубину на глаз, используйте водяной уровень.

Устройство подушки и гидроизоляция ленточного фундамента

Когда траншея будет готова, следует уложить песчаную подушку с добавлением гравия. Рекомендованная высота каждого слоя составляет 120-150 мм. После этого каждый слой необходимо пролить водой и утрамбовать для увеличения плотности. Чтобы изолировать готовую подушку, нужно на неё выложить прочную гидроизоляционную пленку. Так же возможно использование специального геотекстиля, который благодаря своим армирующим свойствам увеличивает общую прочность фундамента. Альтернативный вариант: заливка чернового бетонного раствора. В этом случае нужно ждать неделю, чтобы бетон схватился.

Установка опалубки ленточного фундамента

Опалубка сооружается из струганных досок, толщина которых составляет приблизительно 40-50 мм. Можно использовать для этой цели шифер, устойчивую к влаге фанеру или листы ОСБ.

Когда возводите опалубку, всё время контролируйте вертикальность. Рекомендованная высота каркаса над землёй равна 30 см. Это нужно, чтоб обустроить небольшой цоколь. В опалубке укладываются асбестобетонные трубы для завода в здание канализации и водопровода.

Проложите между бетоном и опалубкой полиэтиленовую пленку, это позволит защитить опалубку от загрязнения и использовать ее после разбора для других целей.

Опалубка может быть снята по истечению 4-6 дней после заливки бетона. После этого проводится обратная засыпка. Желательно использовать глину или песок для прилегающих слоев. Глину следует хорошо утрамбовывать, а песок утрамбовывать и проливать водой.

Укладка арматуры

Следующий шаг – установка арматуры. Арматурные стержни сечением 10-12 мм связываются специально предназначенной вязальной проволокой так, чтобы стороны квадратных ячеек равнялись 30-40 см. Арматуру возможно использовать как стальную, так и стеклопластиковую. При использовании стеклопластиковой, необходимо выбирать ее характеристики, которые будут эквивалентны стальной арматуры необходимого диаметра, это можно уточнить у производителей.

Не используйте для крепления арматуры сварочный аппарат, чтобы избежать коррозии в местах сварки.
Размещая арматуру в траншее, следите за отступами от краев. Оптимальный отступ – 50 мм. В этом случае арматура разместится в максимально эффективном месте монолита.

Вентиляция и коммуникации

Арматура связана и уложена на дно котлована. Далее необходимо обеспечить вентиляцию фундамента и также оставить технологические отверстия для коммуникаций в здание. Возьмите часть асбоцементной или пластиковой трубы и привяжите его к арматуре. Чтобы избежать заполнения труб раствором, заполните их песком.

Канализация и водопровод – также неотъемлемая часть дома. В этом случае нужно принимать во внимание отчёты об уровне промерзания грунтов в вашем регионе в зимнее время, и проводить эти системы ниже. Конечно же, они расположатся и ниже вашего фундамента.

Заливка бетоном ленточного фундамента

Опалубку заполняют бетоном постепенно. Толщина слоев составляет 15-20 см и трамбуются они специальным инструментом – деревянной трамбовкой, либо глубинным вибратором. Таким образом, вы избежите пустот и увеличите общую прочность.

Вы можете заказать готовую бетонную смесь с завода или сделать самому, используя бетономешалку. Пропорция цемента, песка и щебня такова: 1:3:5.

Не стоит экономить на фундаменте! Для заливки фундамента ответственных построек обязательно заказывайте бетон на крупных предприятиях.

Слой от слоя не должен отличаться составом. Если работы проводятся в холодную погоду и при низких температурах, следует применять подогреватель бетона и морозостойкие добавки, такие как, например хлористый кальций, либо обычную поваренную соль до -10 градусов, из расчета 1. 5% от веса цемента. Бетон может расслаиваться, если лить раствор с высоты, которая превышает 1,5 метра, что плохо повлияет на конечную прочность.

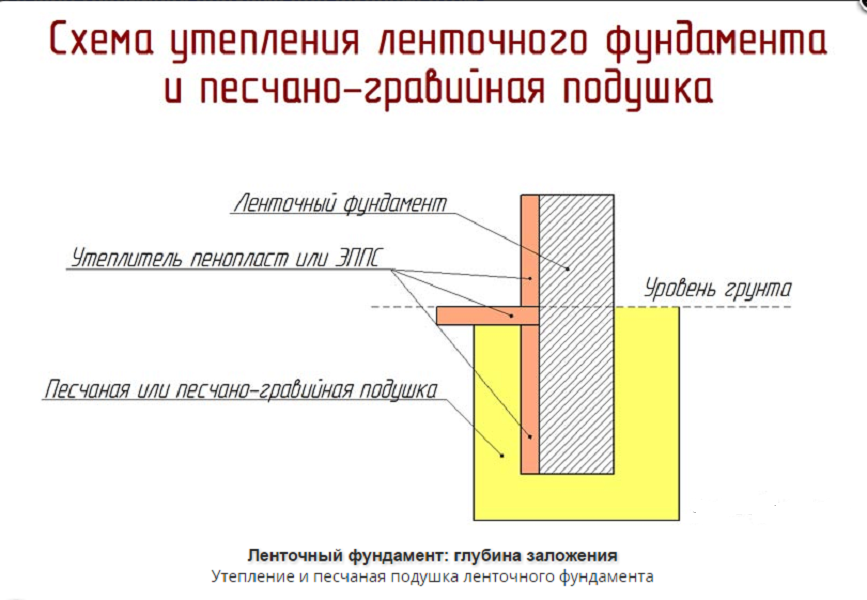

Утепление фундамента своими руками

Утеплить фундамент самому не сложно, современный рынок заполнен теплоизолирующими материалами. На практике проверено, что для утепления хороши такие методы:

Первый вариант.

Во время строительства вокруг фундамента с внешней или внутренней стороны нужно просыпать керамзитом на толщину 0,5-1 м. Если толщина будет меньше указанной, вы не достигнете высокой эффективности. Этот способ менее эффективен, так как керамзит теряет свои теплоизолирующие свойства при впитывании влаги.

Второй вариант.

С внешней стороны вокруг фундамента поместить вспененный пенополистирол. Толщина его должна быть не менее 5-10 см. Это – лучшее средства для повышения теплоизоляции фундамента. Для крепления пенополистирола используйте пластмассовые дюбеля. Дрелью сверлите отверстие, размещаете дюбель и вбиваете его молотком. Теплопроводность пенополистирола разная в зависимости от марки плотности, поэтому при покупке нужно обращать внимание на его плотность, лучше всего подойдет средняя плотность.

Для утепления фундаментов эффективней всего использовать экструдированный пенополистирол, так он меньше всего впитывает влагу.

Одним из эффективных вариантов утепления является несъемная опалубка из экструдированного пенополистирола. Но в таком случае необходимо очень хорошо зафиксировать листы, что бы их не выдавило бетоном.

Третий вариант.

После набора прочности, на готовый фундамент по бокам распыляется пенополиуретан, он равномерно покрывает всю площадь не оставляя ни единого прохода для влаги. Но такой способ наиболее затратен, так как не обойтись без вызова специалиста со специальным оборудованием. Так же пенополиуретан достаточно быстро разрушается под действием солнечных лучей, распадаясь на вредные для человека микроэлементы.

Также помните, что утеплять фундамент следует уже после гидроизоляции.

Окончание работ

После заливки бетона, его необходимо закрыть пленкой для предотвращения высушивания и оставить набирать прочность минимум на 2 недели. 99% набор прочности бетона происходит в течении 28 дней. В холодную погоду обязательно используйте противоморозные добавки, так как при отрицательных температурах вода превращается в лед и бетон перестает набирать прочность, а также полностью теряет эту способность даже после оттаивания.

В жаркую погоду необходимо иногда поливать твердеющий бетон водой, так как при излишнем испарении влаги, цемент перестает набирать прочность и превращается в пыль.

Теперь, ознакомившись со всей необходимой информацией, вы сможете своими руками возвести ленточный фундамент, утеплить его и быть уверенным, что он сделан на совесть!

Видео строительства ленточного фундамента своими руками на дачном участке

Устройство ленточного фундамента.

Наверняка, все знают, что фундамент – основа дома, которой при строительстве уделяется немалое внимание. Все нагрузки от дома приходятся на фундамент и передаются на основание, которое состоит из пластов плотного грунта. Поверхность фундамента – это плоскость, на которой расположены стены сооружения, которые находятся над землёй, либо слегка заглублены, если предусмотрено подвальное помещение. Подошва фундамента – нижняя плоскость, которая имеет общие точки соприкосновения с грунтом.

Что такое ленточный фундамент?

Ленточный фундамент представляет собой железобетонную полосу, которая проходит по периметру сооружения и закладывается как под наружные, так и под внутренние стены, если это необходимо. Если брать во внимание плитный фундамент, то технология строительства ленточного фундамента немного сложнее, так как необходима более массивная опалубка а так же большее количество земляных работ, а если рассматривать столбчатый фундамент, то трудоёмкость ленточного фундамента ниже, материала расходуется меньше и в этом случае можно обходится без крана, к тому же рассчитать столбчатый фундамент намного сложнее.

Ленточные фундаменты – отличное решение:

• для домов, построенных из бетона, камня, кирпича
• для сооружений, которые имеют тяжёлые перекрытия
• в случае неоднородности грунта на площадке для строительства
• если в Ваши планы входит наличие подвала (в этом случае стены ленточного фундамента будут выступать в роли стены подвала)

Виды ленточных фундаментов

Ленточные фундаменты делятся на 2 группы: монолитные и сборные.

Для сооружения монолитного фундамента используют бетон и арматуру. Обязательной является опалубка. Эта конструкция является неподвижной и устанавливается на основе котлована. После этого, чтобы получить монолитный фундамент, его заливают ровным слоем бетона и уплотняют. Такой тип наиболее распространен и обладает серьезными преимуществами:

1. Отличается долговечностью
2. Устойчив на протяжении всего времени использования здания
3. Может идеально совмещаться с конструкцией сооружений разных типов и форм

Чтобы соорудить сборный ленточный фундамент, Вам также понадобятся армированный бетон или железобетонные блоки, которые при кладке следует закрепить, используя толстую строительную проволоку и специальный раствор. Выбрав этот вид ленточного фундамента, Вы сэкономите время, но вложите больше финансовых средств из-за необходимости применения кранового оборудования. Необходимо помнить про не плотность сопряжения плит, из-за которого может случиться протекание.

Кроме двух вышеупомянутых типов ленточных фундаментов можно столкнуться с кирпичными и бутовыми видами. Возведение кирпичного фундамента – довольно-таки трудоёмкое занятие и прочность его намного меньше, чем у монолитного или сборного.
Бутовой фундамент (бутобетонный) – прочнейший и самый влагостойкий вид ленточного фундамента, что является прекрасными показателями для построения его на так называемых «мокрых» грунтах. Недостатками являются высокие цены на бутовые камни и сам подбор камней подходящих по размеру.

Как происходит устройство ленточного фундамента?

Если необходимо залить фундамент под малую неответственную постройку (например, уличный камин, забор, бассейн), возможно обойтись своими силами, даже без специальной техники и оборудования, но прочность такого фундамента будет достаточно слабой.

1. Для начала необходимо рассчитать размеры и объем ленточного фундамента, количество арматуры и опалубки. Выбрать достаточно ровную плоскость, где вы будете замешивать раствор. Можете использовать с этой целью бетонную стяжку или лист железа. Если в растворе будет присутствовать песок и щебень, то подойдёт также металлический бой с бортами, который применяется при стройке. Замешивание на грунте может привести к попаданию кусочков земли в раствор и появлению пустот в будущем фундаменте и снижению его прочности.
2. Далее необходимо засыпать наполнитель. Прочность и наличие пустот между щебнем и камнями будет зависеть от количества песка. Если песка будет не достаточно, то вы рискуете получить много участков открытой структуры в фундаменте.




3. В будущем растворе делаете углубление, заливаете в небольшом количестве воду, исключительно для увлажнения цемента и песка, так как щебню не нужна влага. Если вода впиталась, можно смело приступать уже к замешиванию и самой заливке. Тщательное перемешивание – важное условие для крепкой структуры.
4. Заливку лучше проводить в один этап. Чтобы поверхность получилась ровной, можно применять натянутую леску, как ориентир. После завершения заливки, выровняйте поверхность мастерком.

Перемешивая песок со щебнем, пытайтесь делать это равномерно. Не обязательно сразу мешать компоненты, можно сначала сделать ровной поверхность наполнителя, а потом добавить слой песка. Так, Вы сможете избежать пустых мест, которые будет трудно мешать с цементом.
Количество цемента, необходимого при устройстве, можно рассчитать, зная массу песка. Соотношение песка и цемента составляет 4:1, при маркировке М400.

Ошибки при возведении ленточного фундамента

1. Не учтены просадка грунта, уровень грунтовых вод и глубина промерзания почвы
2. Использование материалов очень низкого качества с целью экономии (использование цемента более низкого качества, расколотых фундаментных блоков)
3. Низкое качество заливочных работ (неправильно вынесенные оси; котлован, вырытый не до нужной отметки; пренебрежение температурными режимами при застывании бетона; снятие опалубки раньше положенного срока)

Строительство ленточного фундамента очень ответственное занятие, стоит уделить должное внимание прохождению всех этапов проводимых работ и выбору материалов
, не стоит полагаться на «авось», а всю работу лучше всего поручить профессионалам, это намного выгоднее, чем исправлять ошибки.

Деревянный дом, сруб, проектирование, строительство

Ленточный фундамент. Расчет и устройство ленточного фундамента. | Бетон

Строительство здания начинается с его основы — фундамента. Качественный и надежный фундамент для построения любого надежного существования без риска обрушения. Наиболее распространенным стандартом для многочисленных конструкций является сплошной фундамент. Он прекрасно подходит для небольших деревянных заборов, домов и суровых многоэтажных домов.

Ленточный фундамент. Расчет и устройство ленточного фундамента. Представляет собой бетонную конструкцию, которую закладывают в землю по периметру возводимого строения с учетом капитальных надстроек и стен. Этот фундамент характеризуется большим количеством преимуществ — он легко, быстро и просто монтируется, идеально подходит для подземных гаражей, подвалов и цокольных этажей.

Есть четыре вида ленточных фундаментов — Качественные, заглубленные, мелкозаглубленные и монтажные.

Ленточный мелкозаглубленный фундамент

Этот тип ленточного фундамента часто используется для строительства небольших и простых коттеджей. Он идеально подходит для построек из дерева, бруса, бревен и небольших домов из камня. Фундаменты такого типа закладываются на глину или песок, глубина зависит от типа грунта. Средняя глубина кладки составляет шестьдесят сантиметров. К преимуществам относятся экономичность и простота.

Встраиваемая ленточная основа

Заглубленный фундамент идеально подходит для тяжелых и массивных конструкций, больших зданий с перекрытиями и массивными стенами, подвалов и погребов. Во избежание неприятностей перед закладкой фундамента необходимо провести тщательный анализ грунта. Средняя глубина кладки на двадцать пять сантиметров превышает глубину промерзания грунта. Такой тип фундамента требует большего расхода материалов и затрат человеческого труда.

Монолитная ленточная основа

Часто сплошной фундамент используют для конструкций из бревен и легких домов. Хорошо подходит для грунтов, имеющих высокую усадку, рыхлых и мягких грунтов. Этот тип фундамента может быть установлен под любую форму здания. Монолитный ленточный фундамент представляет собой бетонную ленту по периметру дома. Отличается долговечностью, прочностью, не требует специальной техники для укладки. Для устройства монолитного фундамента используют бетонный, пенобетонный и железобетонный материал. Перед закладкой фундамента сначала проводят анализы грунта и роют соответствующие траншеи, после чего на дно котлована укладывают металлическую или деревянную арматурную опалубку, которую заливают бетоном. После усадки сплошной фундамент не должен возвышаться над землей более чем на тридцать сантиметров.

Сборное ленточное основание

Часто ленточный монтажный фундамент применяют при строительстве малоэтажных домов. Даже для возведения небольшого здания необходимо соорудить подушку фундамента. Для устройства сборного фундамента необходимо подготовить несколько бетонных блоков для надежного крепления раствором, в котором используется цемент. Фундаментные блоки бывают пустотелые и полнотелые. Первый изготавливается из силикатного и рядового бетона, а второй — из бутового и силикатного бетона.

с основанием

Для возведения фундамента с кирпичным цоколем используются надежные и устойчивые к воздействию окружающей среды материалы. Эти фундаменты отлично противостоят ветру, осадкам на здании и колебаниям температуры. Качество используемых материалов зависит от сухости подвала и первого этажа. Цоколь представляет собой конструкцию, которая располагается в верхней части фундамента. Его строительство – дело ответственное и серьезное, требующее внимательного подхода.

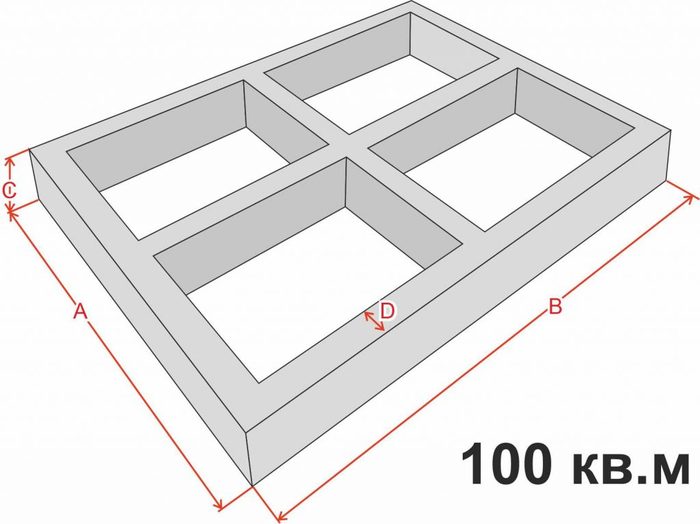

Расчет ленточного фундамента

Для расчета ленточного фундамента нужно заранее знать некоторые параметры — высоту заливки, ширину и стены по периметру, которые будут на нем возводиться. Это необходимо для определения полного объема отливки.

Например, прямоугольный ленточный фундамент имеет длину — десять метров, ширину — три с половиной метра, высоту отливки — двадцать сантиметров, ширину пояса (отливки) — 0,18 метра. Для определения суммы следует умножить ширину периметра комнаты и стен на высоту отливки. V = 27 х 0,2 х 0,18 = 0,972м3.

На этом расчет ленточного фундамента не заканчивается, теперь нужно определить количество внутри. Определяется путем умножения длины и ширины фундамента на высоту заливки: 10 х 3,5 х 0,2 = 7 м3. Из этого результата вычитается количество отливки: 7 – 0,97 = 6,03 м3. Таким образом, получаем объем, равный отливке 0,97 м3, а объем наполнителя равен 6,03 м3.

Теперь нужно подсчитать количество приспособлений, предназначенных для армирования. Если использовать арматуру диаметром двенадцать миллиметров, на которую будет укладываться горизонтальный стержень и два вертикальных — один стержень через два метра, то при периметре получим 27 метров 54 метра арматуры по горизонтали. Считаем вертикальные бары: 54/2+2=110 баров. Добавляем еще стержней по углам, поворотам — 114 стержней. При высоте стержня — семьдесят сантиметров получится 114 х 0,7 = 79..8 погонных метров.

Последним этапом является расчет опалубки. При его постройке доски имеют толщину два с половиной сантиметра, длину — шесть метров, а ширину — двадцать сантиметров. Рассчитываем площади боковых поверхностей фундамента. Для этого периметр умножается на высоту отливки, и два (27 х 0,2) х 2 = 10,8 м2. Далее посчитайте площадь одной доски. Для этой длины доски умножить на ее ширину 6 х 0,2 = 1,2 м2. Разделив площадь боковых поверхностей фундамента на площадь одной доски, получим количество досок: 10,8:1,2=9частей. После расчетов приступайте к заливке фундамента.

Устройство ленточного фундамента своими руками

Устройство ленточного фундамента своими руками для начала разбивки его оси, которая выполняется с помощью теодолита, затем выкапывается траншея для ленточного фундамента. Для этого раньше использовали ручной труд. Сегодня парк строительной техники разнообразен. Например, есть мини-экскаваторы, которые быстро и легко справляются с этой задачей.

Начинают с заполнения траншеи песком, его плотно утрамбовывают, сверху насыпают щебень или гравий. Толщина каждого слоя около двадцати сантиметров. На верхний слой выкладывается «под бетонку», то есть слой затирки сантиметров десять. После этого в зависимости от погоды фундамент держал более десяти дней.

Затем приступайте к следующему этапу — укладке светильников внутри и снаружи. Стержни связываются между собой вязальной проволокой. Важно при выборе клапана учитывать, что он имеет антикоррозийное покрытие.
