Калькулятор фундамента ленточного для дома из газобетона калькулятор: Калькулятор ленточного фундамента

калькулятор онлайн и правила расчета

Проектирование несущей базы здания заключается в определении её геометрических параметров, сопоставлении нагрузок с прочностными характеристиками грунта. В этой статье будем разбираться, как произвести расчет фундамента для дома из газобетона. Использовать для этой цели калькулятор онлайн невозможно. Подобные сервисы настроены только на определение количества материалов — а для этого нужно оперировать конкретными размерами конструкции.

Содержание

1. Плюсы и минусы дома из газобетона
2. Разновидности фундамента и критерии выбора
3. Монолитная плита
4. Ленточный
5. Точечные фундаменты: столбы и сваи
6. Как рассчитать фундамент
7. Как определить размеры для дома с подвалом
8. Расчёт ленты для дома без подвала
9. Принцип расчёта постоянных нагрузок
10. Крыша
11. Перекрытия
12. Что такое полезная нагрузка
13. Снеговая нагрузка
14. Как определить ширину подошвы ленты
15. Использование калькулятора — заключение
16. Калькулятор дома из газобетона

Плюсы и минусы дома из газобетона

Газобетон относится к категории облегчённых кладочных материалов, а главная цель их применения заключается в том, чтобы сделать дом максимально теплоэффективным. Вертикальные ограждающие конструкции, коими и являются внешние стены, играют здесь основную роль, так как именно они отделяют помещения от улицы.

• Главным показателем любого стенового материала является коэффициент теплопроводности: чем он ниже, тем меньше теряется тепла. Бетон с тяжёлым или лёгким крупнозернистым наполнителем не может похвастать низкой теплопроводностью, поэтому учёные ещё сто лет назад озаботились созданием поризованного цементного камня.
• Всё это время технологии его производства совершенствовались. Основное отличие ячеистых бетонов от прочих — в наполнителе. Таковым в них является только песок (кварцевый, шлаковый или зольный). Вместо крупного наполнителя, роль которого в других бетонах играет щебень, гранитный отсев, керамзит и т.д., здесь просто воздух, который является самым лучшим утеплителем.
• Чтобы насытить известково-цементный раствор воздухом, в него вводится газообразующее вещество (алюминиевая пудра). Вступая в реакцию с кремнезёмом в щелочной среде, она вспучивает смесь за счёт образования и выделения водорода. Длится реакция всего 20-30 минут, а через 1,5-2 часа массив, достигший требуемой прочности, режется на блоки.
• В зависимости от технологии твердения, процентное содержание вяжущих и добавок может варьироваться. Условий для набора прочности газоблоков два: 1) сырцовые изделия могут созревать в цеху или сушильной камере при обычной, но стабильно поддерживаемой температуре; 2) газобетон отправляется в автоклав, где подвергается синтезированию.

Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

Стеновые блоки, прошедшие процедуру синтезирования при высокой температуре и давлении, называют автоклавными. В таких условиях в них происходят структурные изменения, за счёт образования гидросиликата кальция происходит повышение прочности, уменьшается усадка. Но главное то, что за счёт возможности уменьшить плотность, улучшаются и характеристики бетона по теплопроводности. Именно поэтому дома строят из автоклавных блоков.

Вот как можно охарактеризовать достоинства и недостатки газоблочного дома:

При автоклавной обработке даже некоторые марки теплоизоляционного бетона имеют конструкционную прочность. Обратите внимание: Если неавтоклавный газоблок для строительства дома нужно брать не ниже марки D600, то автоклавный такую же прочность будет иметь при плотности 400, и даже 300 кг/м3. Соответственно, у последнего будет ниже коэффициент теплопроводности, так как он зависит от плотности, и стены будут более тёплыми при меньшей толщине.

Высокая точность резательного оборудования, применяемого для раскроя монолита на отдельные блоки, позволяет получать изделия с минимальными отклонениями от номинала. Это очень облегчает работу при возведении кладки.

При автоклавной обработке бетон, в котором к тому же основным вяжущим является не цемент, а известь, практически не подвержен усадке. Изделия не меняют изначально заданных линейных размеров. Это даёт возможность вести кладку с тонкими швами на клею, что значительно повышает теплотехническую однородность стен в целом.

Газобетон имеет высокую степень экологичности, уступая в этом только древесине. Уровень естественной радиации у него в пять раз меньше допустимого.

Материал не горит, и может во время пожара сохранять свою прочность не менее 4-х часов.

Ячеистые бетоны в виду невысокой плотности и отсутствия крупного наполнителя легко обрабатываются ручным инструментом.

Дешевле газобетонного дома только каркасный, но срок службы у него гораздо больше.

Газоблочная кладка реагирует образованием волосяных трещин на внутренние напряжения, которые могут возникать из-за перепадов в высоте соседних блоков в ряду. Поэтому очень важно покупать для дома газобетон 1 категории с минимумом отклонений, а так же устранять имеющиеся перепады тёркой.

Ещё хуже на газоблочную кладку воздействуют подвижки основания. Сэкономить на фундаменте, сделав, к примеру, винтовые сваи, не получится.

Подбирая блоки, нужно ориентироваться не столько на плотность, сколько на класс прочности, который должен соответствовать воздействующим нагрузкам. Если построить дом из блоков D400 класса В2, но нагрузить его тяжёлыми железобетонными перекрытиями, да ещё и навесить фасад из керамосайдинга, стены вероятнее всего отреагируют трещинами.

Крепление фасадных конструкций и тяжёлых предметов необходимо осуществлять с помощью специализированного крепежа.

Чем ниже плотность камня, тем выше у него коэффициент паропроницаемости. С одной стороны это положительное свойство, так как стены «дышат» — то есть, пар из помещений может удаляться через них. Но это же свойство можно счесть недостатком. При неправильном подборе отделочного материала пар может накапливаться и конденсироваться — поэтому для фасада подходят не все варианты отделки.

Разновидности фундамента и критерии выбора

В строительстве применяется три принципиально разных по конфигурации фундамента:

1. Сплошной монолит (плитный).
2. Стена в грунте (лента).
3. Вертикальные опоры (точечные) – сюда относят столбы и сваи.

Дадим краткую характеристику каждой категории, после чего рассмотрим, как рассчитать по параметрам наиболее популярные варианты.

Монолитная плита

Сплошной фундамент под всем зданием имеет самую большую площадь опоры, а потому наиболее устойчив к опрокидыванию. По этой же причине он давит на естественное основание равномерно, поэтому может применяться даже на грунтах со слабыми прочностными характеристиками. Нивелировать их можно за счёт изменения конфигурации плиты, придавая ей форму чаши с повёрнутыми вниз или вверх стенками, либо формируя коробчатое сечение.

Конечно, проектировать такие плиты необходимо профессионально, и на основе предварительно произведённых исследований. Но обычную плоскую плиту для небольшого дома вполне можно рассчитать самостоятельно (чуть позже мы расскажем, как это делается).

Главным достоинством сплошного фундамента является возможность его применения в поверхностном варианте, так как это даёт возможность строительства на участках с близким расположением грунтовых вод без применения свай.

При необходимости устроить в доме подвал, плиту можно формировать и с большой глубиной заложения. В этом случае стены подвала будут передавать нагрузки от дома не сразу на грунт, как в случае с ленточным фундаментом, а на плиту. Их можно возводить кладочным способом, но самый надёжный вариант возведения стен с точки зрения защиты от грунтовых вод – монолитный. Связанные арматурой с фундаментом железобетонные стенки играют роль рёбер жёсткости, поэтому и при устройстве цоколя используют этот же метод.

Ленточный

Данный тип фундамента получил своё название потому, что выглядит в плане как разложенная в определённой конфигурации лента, повторяющая контур внешних и внутренних стен. В отличие от плиты, лента имеет небольшую площадь опоры, поэтому склонна к опрокидыванию. Чтобы этого избежать, приходится либо глубже закладывать, либо увеличивать площадь подошвы. Глубокая закладка влечёт за собой увеличение объёма земляных работ и расхода материалов.

Такой фундамент (его и называют «стена в грунте») может превысить в цене плиту, и невыгоден, если не предполагается строить цокольный этаж. В нормальных условиях строительства, на ровном рельефе и с невысокой отметкой УГВ, для домов из облегчённых каменных материалов проектируют в основном ленты мелкого заложения высотой не более 60 см, но с расширенной пятой. Для защиты от морозного пучения применяют теплоизоляцию из ЭППС, что обходится гораздо дешевле, чем увеличение глубины закладки.

Как и плиту, ленточный фундамент тоже можно устроить в поверхностном варианте, но тогда для жёсткости он должен иметь конфигурацию решётки. То есть, внутренние балки закладываются не исключительно под стенками, а равномерно вдоль и поперёк, вне зависимости от расположения вертикальных несущих конструкций.

Решётчатый фундамент максимально жёсток, надёжен и устойчив, может быть устроен на переувлажнённом грунте. Однако из-за сложности формы опалубки и большого расхода пиломатериала, назвать экономически выгодным такой вариант нельзя. Хотя конечно, для боящейся подвижек газобетонной кладки, это прекрасное решение.

МЗФЛ (лента с заглублением не более 50 см) является наиболее выгодным фундаментом, но для его применения есть ограничения. Его нельзя проектировать на пластичных глинах, при высоком уровне подземных вод, на вечномёрзлых и просадочных (пылеватых, органических) грунтах.

Точечные фундаменты: столбы и сваи

Несмотря на внешнюю похожесть отдельных видов свайных и столбчатых фундаментов, это всё же разные конструкции. Отличаются они в основном размером сечения и длиной. У столбов сечение больше, а длина меньше – не более 2,5 м. Для свай это только начальная длина, а учитывая, что они могут быть составными, и 24 м для них не предел.

Конечно, на такую глубину забивать сваи под одно- двухэтажный дом никто не будет — это ведь не промышленное сооружение, которое строится на болоте. Но в условиях вечной мерзлоты, которые существуют на половине территорий России, 6-8 м можно считать нормальным уровнем заложения для свай.

Ещё один существенный отличительный признак – это способ монтажа. Столбы, как и ленты, формируются только в монолитном или кладочном варианте. Столбчатые опоры могут быть и сборными — с применением крупноформатных бетонных блоков (ФБС), которые ставят на ребро. Но этот вариант не подходит для каменных стен, только для каркасника или сруба. Свайные же поля формируются либо из свай заводского изготовления (забивных, вдавливаемых, винтовых), в том числе и металлических, либо монолитным способом.

Именно литьевая технология и делает сваи похожими на столбы, которые в малоэтажном строительстве имеют практически одинаковые размеры: диаметр 300 мм и длину не более 3 м. Так что, назвав их сваями или столбами ошибки не сделаете. Название «сваи» здесь фигурирует в основном благодаря использованию буронабивной технологии заливки, при которой свая имеет круглое сечение. Для квадратных столбов нужна опалубка. Её не поставишь, не выкопав шурфа или котлована – а это уже фактор, повышающий трудоёмкость работ.

Гораздо проще воспользоваться обсадными трубами, если ростверк требуется поднять выше уровня грунта. Если же в регионе зимой высокий снег не выпадает, ростверк можно сделать наземным. Главное только — оградить его от соприкосновения с материковым грунтом, чтобы не воздействовали силы морозного пучения. Для этого под ростверком не только укладывается песчаная подушка, но и прокладывается теплоизоляционная прослойка.

При таком конструктиве ростверка точечные опоры можно заливать даже не по обсадной трубе, а прямо в скважину в грунте, что вообще минимизирует расходы на устройство фундамента. Для домов без подвала, на неровном рельефе, влажных и пучинистых грунтах такая структура опорной базы дома вполне приемлема и выгодна экономически.

Как рассчитать фундамент

Никакой онлайн-сервис не сможет заменить профессиональное проектирование. Чтобы определить параметры фундамента, способные выдержать предлагаемые нагрузки, их нужно рассчитать и сопоставить с расчётным сопротивлением грунта. А это – процесс индивидуальный и требует проекта. В частном секторе строить без проекта не запрещено, и в подборе фундамента застройщик может пользоваться усреднёнными данными.

Для чего нужен цоколь в здании из газобетона. Этот принцип определили еще древнеримские архитекторы, назвав «подошвой» выступ у подножия здания.

Подробнее

Например: для одноэтажного дома из газобетона можно залить плиту толщиной 250 мм, для двухэтажного – не менее 300 мм. Однако несущая способность грунта может оказаться недостаточной, чтобы выдержать вес плиты такой толщины, а уменьшить её можно только в том случае, если предусмотреть направленные вниз или вверх рёбра жёсткости. Такие плиты применимы практически в любых условиях и всегда имеют запас прочности, поэтому их можно считать беспроигрышным вариантом.

У плиты единственный недостаток – большая материалоёмкость, что делает её дороже ленты мелкого заложения. В стремлении уменьшить стоимость нулевого цикла дома, многие застройщики отдают предпочтение МЗФЛ, однако она применима не везде и требует более скрупулёзного расчёта размеров сечения.

Первое, что вам нужно сделать, это определить тип грунта. Сделать это можно самостоятельно, информации на эту тему в сети немало. Зная, какой именно грунт на вашем участке, вы сможете воспользоваться данными строительных правил 22. 13330, в которых приведены расчётные сопротивления. Можно воспользоваться готовой таблицей с показателями наиболее распространённых грунтов, которую мы представили ниже.

Как определить размеры для дома с подвалом

Чтобы стал понятным принцип расчёта, произведём его на примере ленточного фундамента. Наиболее простой способ определения параметров опорной части здания – это расчёт по деформации грунта. Вот по нему мы и будем ориентироваться.

Какая ширина фундамента под дом из газобетона

Подробнее

• Несмотря на то, что фундамент строится первым, проектируют его только после того, как будет полностью определён конструктив здания, в том числе и отделка всех поверхностей. Если под домом предполагается построить подвал, то чтобы получить требуемую высоту помещения, фундамент закладывается в грунт больше чем на половину высоты стен.
• Здесь будет достаточно глубокое заложение в грунт, чтобы фундамент получился максимально устойчивым и имел высокую несущую способность. Главное – правильно выбрать толщину стенок, которая в принципе, тоже определена нормативами. Зависит она от величины пролётов и материала, из которого возводится лента.

Вот как выглядит размерная таблица для стен подвала при длине пролёта 4 м и высоте 2,5 м:

Расчёт ленты для дома без подвала

При строительстве без подвала, размеры ленты можно определить только после сбора нагрузок. Вернее, сначала ей задаются предварительные размеры, а в процессе расчёта при необходимости корректируются. Для определения суммарного веса здания без массы фундамента, нужно начертить подробный план этажа или этажей со всеми простенками. Так как кроме конструктивных материалов нужно учитывать и вес декоративных покрытий, следует сразу же определить, где и какая планируется отделка.

Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

По всем материалам, которые будут использоваться во время стройки, нужно найти удельный вес. Производить расчёт будет легче, если составить соответствующую таблицу.

Бутобетонные и кладочные фундаментные ленты делают крайне редко. Чаще всего применяют либо сборные блоки ФБС, либо заливают железобетонный монолит. Крупные блоки сами по себе монтируются быстро, но для такого фундамента требуется рыть котлован или широкие траншеи, что потребует не только большого объёма земляных работ, но и обратной засыпки.

В бесподвальном варианте проще всего использовать монолитную технологию – тем более что при наличии плотного грунта заливку можно производить без опалубки. Для этого в земле нарезают узкие траншеи со строго вертикальными стенками, которые и исполняют роль опалубки. Заливку выводят на уровень грунта, а цокольную часть уже можно выкладывать из кирпича, природного камня или блоков.

При этом нужно знать удельный вес каждого из этих материалов, что даст возможность правильно определить вес самого фундамента.

Принцип расчёта постоянных нагрузок

Постоянные нагрузки включают в себя вес всех конструкций здания, располагающихся выше фундамента. Рассмотрим, как их правильно подсчитать, и начнём со стен.

• Чтобы посчитать массу ограждающих конструкций, требуется знать их точные размеры. Здесь всё довольно просто: суммируете длину всех стен из одинакового материала и с одинаковой высотой и толщиной. Умножением длины на высоту находите площадь.
• Из площади стен вычитаете суммарную площадь оконных и дверных проёмов, после чего умножаете на толщину. Этим действием определяется кубатура стен. Допустим, она получилась 87 м3.
• Строить дом вы будете из газоблока D500. Плотность 500 кг/м3 – это и есть удельный вес газобетона. Умножаете его на объём кладки, и получаете чистый вес стен: 87 м3*500 кг/м3 = 43500 кг.
• Если вы хотите обшить фасад деревянной вагонкой, аналогично определяете его площадь. Умножив её на толщину доски 0,014 м, получаете объём отделочного материала. Например 120 м2*0,014 м = 1,68 м3. У сосновой вагонки объёмный вес составляет 520 кг/м3. Производим такое умножение: 1,68 м3*520кг/м3 = 873,6 кг.
• Если вагонка будет монтироваться на деревянную обрешётку, нужно определить и её вес. Для этого нужно рассчитать, сколько брусков с шагом 60 см будет прибиваться. Например, 27 штук длиной по 2,7 м — это 72,9 м.п.
• Сечение бруска 50х40 мм. Переводим в метры и перемножаем с длиной: 72,9 м*0,05 м *0,04 м = 0,15 м3. Брусок тоже сосновый, с удельным весом 520 кг/м3. Умножаем: 0,15 м3*520 кг/м3 = 78 кг – вес обрешётки.

Таким образом, масса внешних стен составит: 43500 кг + 873,6 кг + 78 кг = 44451,6 кг. Аналогично определяете вес и всех внутренних стен, учитывая вес штукатурки изнутри и других отделочных материалов.

Крыша

Кроме стен нужно так же определить вес крыши. У крыши большое значение имеет её конструктив, так как двухскатные опираются только на 2 стены, а вальмовые – на все 4. Соответственно распределяется и нагрузка от веса кровельных конструкций – по проекции, без учёта свесов.

Например, в доме размером 10*8 м с двухскатной крышей, длина участка фундамента, воспринимающего нагрузки от кровли, составит 20 м. Если сделать ленту шириной 0,5 метра, площадь нагруженных зон составит 10 м2.

Наиболее популярны сегодня покрытия из металлочерепицы. При уклоне 25 градусов этот материал вкупе со стропильной системой даёт нагрузку 30 кгс/м2. Допустим, площадь крыши составляет 88 м2. Делим её на площадь нагруженной зоны фундамента и умножаем на расчётную нагрузку: 88 м2 : 10 м2 х 300 кгс/м2 = 264 кг.

Перекрытия

Перекрытие по площади всегда соответствует площади здания, но опирается обычно на две противоположные стороны. Если конструктив у чердачного, межэтажного (либо ещё и мансардного) перекрытия разный, расчёты нужно производить отдельно, а потом суммировать.

Удельный вес 1 м2 перекрытий можно взять нормативный:

• Чердачное перекрытие по деревянным балкам, с утеплителем плотностью 200 кг/м3 – 100 кг/м2.
• Цокольное перекрытие по деревянным балкам, с утеплителем плотностью 200 кг/м3 = 150 кг/м2.
• Железобетонное сплошное – 500 кг/м2.
• Из пустотных плит — 350 кг/м2.
• Эксплуатационная нагрузка для межэтажных перекрытий 210 кг/м2, для чердачных – 105 кг/м2.

Перекрытие обычно тоже опирается на две стороны и площадь нагруженных зон фундамента, как в случае с крышей, получилась 10 м2.

Допустим, цокольное перекрытие у вас монолитное. Делим площадь крыши на площадь нагруженных зон и умножаем на удельный вес перекрытия:

88 м2 : 10 м2 х 500 кг/м2 = 4400 кг.

Что такое полезная нагрузка

Полезной называют нагрузку, определяемую суммарным весом людей, мебели, сантехнического и бытового оборудования. Она не является постоянной, но чтобы не считать её скрупулёзно, плюсуя каждый предмет в доме, в строительстве применяют нормативные показатели, в которые заложен определённый запас прочности.

В данном случае он составляет 180 кг/м2. Умножив эту норму на площадь дома, мы и получим общую полезную нагрузку: 80 м2*180 кг/м2 = 14400 кг. Если этажей несколько, считаем для каждого отдельно, а потом суммируем итоги.

Снеговая нагрузка

Если вода во время дождя стекает с крыши по водосточке, то снег лежит месяцами, создавая немалую нагрузку. Зависит она не только от количества выпадающего в регионе снега, но и от конструкции кровли. Значения снеговых нагрузок по регионам страны представлены в СП 20.13330. Нормативные показатели соответствуют снеговой нагрузке в отдельных местностях, которые обозначены на карте разными оттенками.

Например, дом строится в Томске, относящемся к IV поясу, со снеговой нагрузкой 240 кг/м2. В зависимости от угла наклона скатов кровли, к нормативному показателю применяются поправочные коэффициенты:

• На пологих и плоских кровлях (до 25 градусов) в расчёт включается нормативная нагрузка из таблицы без изменений, так как коэффициент в этом случае равен 1.
• На кровлях с наклоном более 25, но менее 60 градусов, применяется коэффициент 0,7.
• На более крутых крышах снег практически не задерживается, поэтому поправочный коэффициент равен нулю. Соответственно, снеговая нагрузка вообще не учитывается.

Например, крыша на доме будет двухскатная, с углом наклона 45 градусов – значит, будет применяться коэффициент поправки 0,7. Умножаем: 240 кг/м2*0,7 = 168 кг/м2 – такая нагрузка будет воздействовать на 1 м2 крыши.

Умножив её на площадь скатов, получаем 168 кг/м2* 88 м2 = 14784 кг.

Как определить ширину подошвы ленты

Теперь нам нужно определиться с параметрами фундаментной ленты. Длину мы знаем – это сумма длин всех несущих стен. Высота складывается из глубины заложения и высоты цокольной части, в среднем для МЗФЛ это 0,5 м + 0,3 м = 0,8 м. Ширина цокольной части зависит от толщины основных стен плюс отступ для утепления или вентилируемого фасада, если таковые предусмотрены.

• После того как суммированы все полученные в процессе определения отдельных нагрузок цифры, мы получаем общую нагрузку на фундамент. Например, у нас получилось 410 000 кг.
• Чтобы понимать, с какой силой этот массив будет давить на основание, полученный итог требуется разделить на площадь фундамента. Так как это лента, суммарную длину всех стен нужно умножить на толщину: 120 м х 0,5 м = 60 м2. Переводим в сантиметры, получаем 600000 см2.
• Нагрузка от веса дома на фундамент составит: 410000 кг : 600000 см2 = 0,683 кг/см2.
• Допустим, у вас на участке суглинок, с расчётным сопротивлением 1,8 кг/см2. Оно намного больше, чем мы получили в своём расчёте – значит, движемся в правильном направлении.
• Разница между сопротивлением грунта и нагрузкой от дома может быть компенсирована весом самого фундамента. В данном случае она составляет 1,8 кг/см2 — 0,683 кг/см2 = 1,117 кг/ см2.
• Размер сечения нашей ленты 0,8*0,5 м. Умножаем на длину 120 м, получаем объём 48 м3. Железобетон весит 2500 кг, значит, нагрузка на грунт от самого фундамента составит 48 м3 *2500 кг/м3 = 120000 кг.
• Суммируем вес фундамента с суммой собранных нагрузок, и получаем полный вес дома вместе в весом фундамента: 120000+410000 = 530 000 кг.

Делим полученную цифру на площадь фундамента: 530000 кг : 600000 см3 = 0,884 кг/см2. Мы получили полную нагрузку на грунт, которую снова сравниваем с его расчётным сопротивлением: 1,8 кг/см2 больше чем 0,884 кг/см2, так что размер фундамента мы выбрали правильно и у нас имеется огромный запас прочности грунта.

Использование калькулятора — заключение

Произведя такой расчёт, вы будете точно знать размеры фундаментной ленты. А вот для определения количества материалов для её строительства, можно уже воспользоваться и онлайн-калькулятором. Введя в него запрашиваемые данные, вы получите: объём бетона; расклад арматуры с размерами стержней и величиной нахлёста; количество пиломатериала на опалубку. Имея полный список материалов, уже нетрудно проставить цены, чтобы получить ориентировочную стоимость вашего фундамента.

Калькулятор дома из газобетона

Ваши пожелания:

Плита + ростверк

Цокольный этаж

Газобетон

Металлическая

Натуральная

Гибкая

Штукатурка

Кирпич

Плитка

Инженерия

Отделка

Итого по проекту

В указанную стоимость входят следующие виды работ:

с учётом материалов, их доставки и аренды спец техники

* — Цена ориентировочная и не является публичной офертой.
Актуальные цены могут быть указаны только в смете по строительству
дома.

Вы можете задать свой вопрос нашему автору:

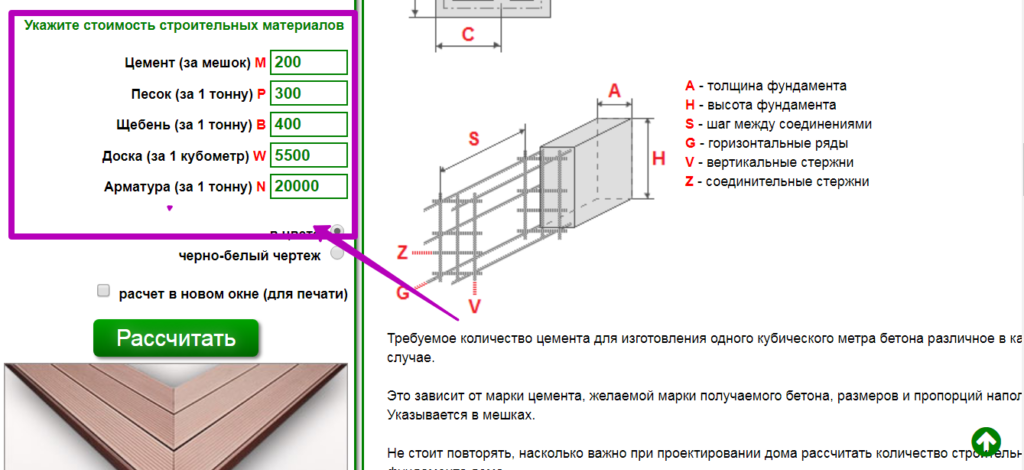

расчет арматуры и бетона онлайн!

Бесплатный онлайн калькулятор поможет точно и быстро рассчитать количество арматуры / бетона, необходимое для заливки ленточного фундамента. А так же составит чертеж по заданным параметрам.

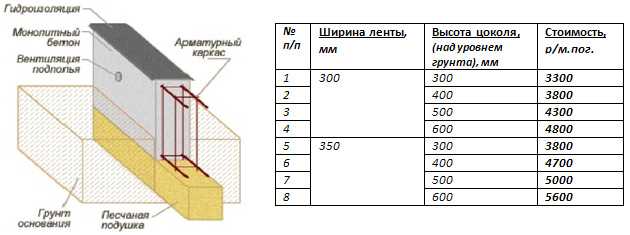

Ленточный фундамент — сборное либо монолитное основание из высокопрочных железобетонных блоков, которые укладывают по периметру будущего строения, а также в зонах несущих конструкций. Формирование ленточного фундамента не предполагает привлечение тяжёлой строительной техники, но при этом требует абсолютной точности расчётно-измерительных операций. Интерактивный онлайн калькулятор ленточного фундамента позволит быстро и безошибочно рассчитать долю песка, цемента и щебня при изготовлении бетона вручную, размеры ленты, а также параметры опалубки и арматуры основания для дома из пенобетона или газобетона.

Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Ленточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

Существует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

Проектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком ❗

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Общие сведения по результатам расчетов

1. Общая длина ленты — Длина фундамента по центру ленты с учетом внутренних перегородок.

2. Площадь подошвы ленты — Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.

3. Площадь внешней боковой поверхности — Соответствует площади необходимого утеплителя для внешней стороны фундамента.

4. Объем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

5. Вес бетона — Указан примерный вес бетона по средней плотности.

6. Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.

7. Минимальный диаметр продольных стержней арматуры — Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.

8. Минимальное кол-во рядов арматуры в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.

9. Минимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.

10. Шаг поперечных стержней арматуры (хомутов) — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.

11. Величина нахлеста арматуры — При креплении отрезков стержней внахлест.

12. Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.

13. Общий вес арматуры — Вес арматурного каркаса.

14. Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

15. Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

Загрузка…

Понравилось? Поделись с друзьями!

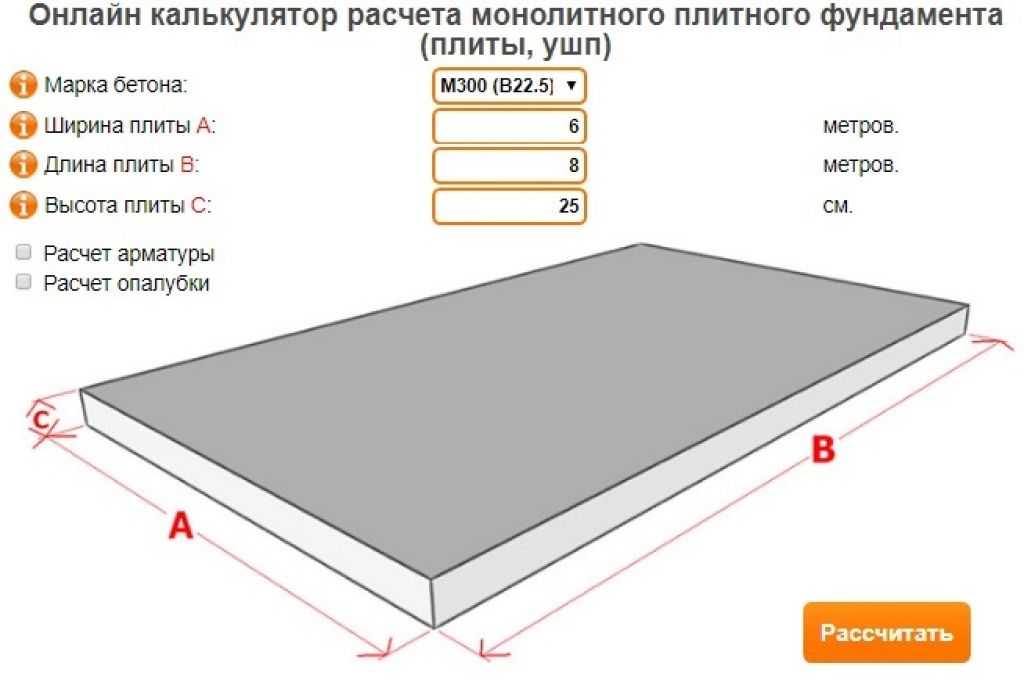

Фонд с плавающей плитой и расчет объема бетона

7

9000 9007

7

. ://sites.google.com/site/dakotastevequinlan/

Вопросы для обзора

1. В: из каких трех основных частей состоит фундаментная плита?

          A: ФУНДАМЕНТ, Фундаментная стена, ПЛИТА

    2. В: что такое формула расчета бетона?

         A: Длина X Ширина X Высота. (глубина)

     3.Вопрос: какие могут быть проблемы с плитой. перечислить 3 проблемы?

A: трещины плиты, какая почва находится под плитой, какие виды конректа используются

Формула, расчет для различных фондов, потребление на 1 кубик

666666666. От качества основания зависит долговечность здания. Правильный расчет бетона важен для профессиональных строителей и для самозакладывающихся фундаментов. При проектировании необходимо рассчитать количество бетона и составляющих компонентов.

Содержание

1. Необходимость для расчетов
2. Типы бетона
3. Бетонная композиция
4. Цемент
5. Экспип. фундамент
6. Плита

Необходимость расчетов

При строительстве важно правильно рассчитать количество материалов, так как некоторые не могут долго храниться

При строительстве важно узнать общее количество необходимых материалов еще на этапе проектирования. Данные помогают:

• Покупайте только те компоненты, которые вам нужны. Излишние материалы стоят денег, а некоторые из них нельзя хранить долго.
• Избегайте затрат на повторную доставку, если что-то было упущено при обустройстве фундамента.
• Контроль исполнителя, предотвращение мошенничества и завышения.
• Приобретите точное количество бетона на заводе. Фундамент заливается в один прием, недостачу придется доставить в тот же день, что потребует времени и денег на оплату простоя наемных рабочих. Излишек нужно каким-то образом утилизировать, что не всегда возможно.

Финансовое планирование зависит от точных знаний.

Типы бетона

Для устройства фундаментов применяют различные марки бетона. Выбор зависит от типа основания, массы постройки, типа грунта.

Марки бетона применяются в гражданском строительстве:

• М100 наименее прочный, применяется исключительно для возведения навесов и фундаментов под заборы;
• М150 применяется только в ленточных фундаментах под небольшие постройки — сараи, бани, гаражи, деревянные дачные домики;
• М250, М300 при правильном расчете площади основания выдержит постройки до 5 этажей;
• М350 применяется в условиях повышенной влажности и в северных районах для фундаментов многоэтажных кирпичных домов;
• М400 слишком прочен для частных домов, он способен выдержать массу зданий высотой до 20 этажей.

Марка бетона для фундамента должна быть указана в проекте.

Бетонный состав

Состав бетона

Бетон основания включает:

• цемент;
• наполнитель;
• песок;
• Пластификатор и добавки для работы при низких температурах.

Их пропорции при смешивании зависят от характеристик компонентов.

Цемент

Промышленность выпускает цемент марок от М300 до М600. Заводы железобетона используют сырье марки М500.

В торговых точках чаще всего встречается М400. Поэтому ориентируются на эту марку, делая расчет состава бетона для самостоятельного изготовления.

Если вам удалось выгодно приобрести цемент марки М500, вы можете рассчитать количество компонентов с помощью специальной таблицы.

При покупке обратите внимание на дату изготовления и условия хранения. Материал гигроскопичен и даже на площадках с крышей может потерять свои свойства или затвердеть.

Вспомогательные вещества

Фракции щебня

Гравий и щебень используются в качестве наполнителя для бетона фундамента. Оба материала имеют природное происхождение и отличаются только типом породы, из которой они изготовлены.

При дроблении получается материал неправильной формы.

Важными характеристиками, учитываемыми при расчете бетона, являются фракционированность, лещадность и прочность.

Фракция соответствует размеру частиц щебня или гравия, составляющих основу материала. Чем крупнее фракция, тем больше потребуется песка для заполнения пустот между отдельными частицами наполнителя при изготовлении бетона.

Для ленточных и плитных фундаментов выбирайте заполнитель диаметром от 20 до 40 мм.

Для бетона столбчатых и свайных фундаментов применяют фракцию не более 20–25 мм. При больших размерах заливать и уплотнять глубокие фундаменты будет сложно.

Крупные фракции увеличивают объем песка в бетоне, что снижает прочность монолитного фундамента.

Лещадность щебня

Лещадность показывает, насколько различны по форме компоненты щебня. Измеряется в процентах. Чем ниже показатель, тем больше подходит гравий для строительства фундамента. Различают пять групп шелушения:

• №1 камни нестандартные составляют не более 10% по массе, используются для любых фундаментов;
• №2 — улучшенная группа, 10-15% камней неправильной формы, пригодных для фундаментов;
• №3 (15–25 %) чаще всего получают дроблением известняка, для фундаментов не годится;
• №4 (25–35 %) при строительстве фундаментов годится только для создания подушки;
• №5 (35-50%) дешевле других и иногда применяется при заливке фундаментов сараев и других легких построек.

Прочность указывает на способность наполнителя выдерживать нагрузки и может составлять от М200 до М1400.

В строительстве жилых домов под подушку используется М800, а для бетонного заполнителя фундамента выбирают М1200.

В фундаментах монолитных бетонных навесов и заборов применяют щебень марки М600 или М800.

Шлак металлургических производств в качестве заполнителя бетона для фундамента не применяют — он неоднороден по составу и характеристикам. Известняковый щебень малопрочен и недолговечен, он также непригоден.

Песок по размеру частиц делят на мелкий (до 1,2 мм), очень мелкий (1,2-1,6), мелкий (1,6-2), средний (2-2,5) и крупный (2,5–3).

Тонкие и крупные в бетоне не используются — с такой фракцией сложно работать, материал оседает, а смесь получается непрочной. В бетоне с крупным песком из смеси выделяется вода, чего нельзя допускать в момент застывания монолита.

Добавки

Для упрощения перемешивания, придания раствору пластичности в состав бетона добавляют пластификаторы.

Для промышленных добавок производитель указывает точную дозировку, которую нельзя превышать. Повышенный расход увеличивает общую стоимость и отрицательно влияет на прочность бетона.

Глина — натуральный свободный пластификатор, доступный практически во всех регионах. Необходимое количество такого сырья определяется опытным путем.

При температуре от -5°С и ниже в состав необходимо вводить компоненты, препятствующие быстрому замерзанию. Без таких добавок бетон разрушится в течение нескольких лет.

Расход компонентов на кубометр бетона

В зависимости от фракций щебня и песка суммарный расход компонентов может незначительно варьироваться, но за основу можно взять данные таблицы.

Состав бетона из цемента марки М400.

9005 M300

9005 M300
