Какие трубы установить в баню, устройство дымохода, видео инструкция

Каждый, кто собирается начать строительство, задается вопросом относительно того, какие трубы в баню подойдут лучше. Только если правильно подобрать материалы, постройка будет радовать и приносить пользу достаточно долго. Это касается даже самой мелкой детали, так как один непродуманный элемент может стать причиной того, что помещение станет некомфортным, а приспособления не будут нормально выполнять свои функции.

К примеру, при строительстве бани нужно большое внимание уделять безопасности. Тут и проводка должна быть специально защищена, и печь построена так, чтобы не вызвать возгорания. Но и иные детали, которые на первый взгляд кажутся не такими уж и важными, также играют роль. Даже неправильно подобранный материал для дымохода может привести к тому, что использование бани будет не очень комфортным.

Внимание! От того, насколько качественно выполнен вывод дыма из помещения и какого диаметра труба в бане, во многом зависит возможность использовать строение без риска для здоровья.

Дымоотвод играет огромную роль. Если он будет установлен неправильно, люди могут отравиться угарным газом. Повлиять на работу устройства может и сам материал, поэтому выбирать трубу для бани необходимо тщательно. Нужно помнить о том, что в парной может быть очень комфортно и приятно проводить время. Но здесь же можно получить серьезные травмы и даже отравление, если баня поострена неправильно.

Дымоход соорудить совсем несложно. Эта работа под силу даже тем, кто не считает себя мастером строительных дел. Но выбирать материалы для отведения дыма от печи нужно правильно. От этого во многом зависят жизнь и здоровье людей, которые придут попариться в баньку.

Типы дымоходов

Разновидностей материалов, которые могут быть использованы для дымоотвода, существует очень много. Поэтому перед тем как выбрать какую трубу поставить в баню, нужно убедиться, что она подойдет для конкретного места. Все дело в том, что дымоотвод в бане может быть внешним либо внутренним. От этого во многом зависит то, из какого металла лучше всего подойдет труба.

Внешнюю трубу для дымохода в бане также принято называть коренной. Она расположена так, что находится не над самой печкой, а рядом с ней, то есть просто примыкает к основному месту горения. Труба сразу выходит на улицу, а после располагается вдоль стены и заканчивается немного выше крыши. Важно установить трубу дымохода таким образом, чтобы дым мог уходить достаточно далеко и не возвращался через дверь либо окна, если таковые будут предусмотрены в помещении.

Внешние дымоходы считаются менее пожароопасными. Учитывая то, что горячий дым сразу выходит на улицу, а не продвигается по трубе, расположенной в помещении, также сокращаются и риски получить отравление угарным газом, если в оборудовании появится трещина.

Преимуществ у такого типа устройств для выведения продуктов горения из бани очень много. Они касаются в том числе и простоты монтажа. Чтобы установить внешнюю трубу, не нужно пробивать крышу и делать дополнительные отверстия. Но тут также присутствуют и определенные минусы. Учитывая, что горячий дым будет сразу покидать помещение, это вызовет теплопотерю, что для парилки является большим минусом.

Тем не менее, многие выбирают именно такие варианты для обустройства бани. Если же дополнительное тепло терять нет желания, а некоторые трудности не пугают мастера, можно установить и внутренний дымоход. В данном случае труба будет занимать определенное пространство в помещении, а также придется пробивать стену либо крышу для того, чтобы вывести дымоотвод. Но так баня станет нагреваться значительно быстрее.

Важно! Если мастер выбрал внутренний дымоход, ему нужно помнить о том, что в данном случае к выбору трубы нужно подходить максимально ответственно, некачественные материалы могут стать причиной выхода угарного газа в комнату.

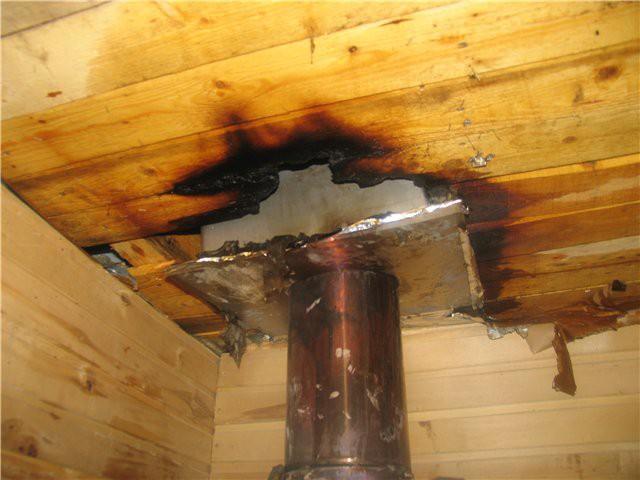

Более того, внутренние дымоотводы считаются более пожароопасными, поэтому с ними нужно быть максимально аккуратными. Но при правильно выбранной трубе и ее качественном монтаже можно не переживать о возникновении каких-либо неприятностей. Внутренний дымоход дает возможность значительно быстрее нагревать парилку в бане, а также экономить топливо.

Как выбрать материал для дымоотвода?

Для изготовления трубы, через которую будут выводиться продукты горения, можно использовать различные материалы. Что касается того, какая труба лучше для бани, то в наше время существует огромное количество разнообразных решений, которые отличаются ценой и качеством. Но опытные мастера все же рекомендуют выбирать для бани трубы из нержавеющей стали. Этот материал обладает массой преимуществ, которые держат его в лидерах уже не один десяток лет.

В первую очередь нужно отметить, что трубы из нержавеющей стали для бани легко переносят высокие температуры. Для помещения, в котором влажный воздух может нагреваться до 100 градусов, это очень важное условие.

Также нужно отметить, что трубы из нержавейки относительно легкие, поэтому их легко монтировать. Даже без посторонней помощи один мужчина справится с этой работой.

Если говорить о том, какую трубу использовать для бани, то есть из какого материала, то в данном вопросе нужно быть очень аккуратным. Все дело в том, что в этом здании все элементы будут подвергаться высоким температурам и влажности. Нержавеющая сталь считается стойкой к конденсату, а также этот материал легко переносит воздействие внешней среды. И тут речь идет не только о горячем паре, но и о кислотах. Угарный газ имеет в своем составе немало разъедающих веществ, но труба из нержавеющей стали сможет стойко выдерживать подобное напряжение. Таким образом, трубы из нержавейки являются оптимальным вариантом для бани, так как они способны выносить негативное воздействие со всех сторон.

У такого типа труб имеется и несколько иных важных достоинств. Если мастер выберет круглую трубу с идеально ровным сечением, на ней не будет собираться сажа, что упрощает чистку. Помимо этого у таких материалов для вывода продуктов горения из помещения отличная тяга, что исключает выход опасного угарного газа в помещение.

На заметку! Именно трубы из нержавеющей стали являются оптимальным вариантом и в плане пожаробезопасности, их можно использовать и для внешнего, и для внутреннего дымохода.

Но они обходятся несколько дороже асбестоцементных аналогов. В качестве внутренней трубы такой вариант лучше не использовать. Все дело в том, что асбестоцемент не соответствует правилам пожарной безопасности. Это достаточно хрупкий материал, который может треснуть, что приведет к проникновению угарного газа в комнату, где будут находиться люди. Асбестоцементные трубы не слишком хорошо переносят влажность и высокие температуры. Поэтому если мастеру уж очень хочется сэкономить, такой материал стоит использовать только для внешнего дымохода.

Еще одним популярным вариантом в вопросе выбора относительно того, какую трубу выбрать для бани, является керамика. Этот материал очень прочный и может легко переносить высокую влажность и температуру нагрева до 600 градусов. Но вес конструкции очень большой, поэтому керамическую трубу можно применять для установки дымохода в капитальных строениях. Небольшие деревянные бани могут не выдержать, если внутри либо по наружной стене будет проходить столь тяжелая труба.

Изоляция дымохода в бане

Что касается того, какая труба должна быть в бане, то оптимальным выбором для любого типа строения будет изделие из нержавеющей стали. Она прекрасно переносит высокие температуры и влагу, а также максимально легко монтируется. Но ее, как и любой другой вариант, требуется изолировать, чтобы не спровоцировать пожар в бане.

Самым удобным вариантом будет уже готовая конструкция, элементы которой нужно просто соединить между собой, а после вывести в заранее подготовленное отверстие. Важно, чтобы все места стыков были надежно изолированы. Чаще всего, если приобретается уже готовый дымоход, то с этим вопросом проблем не возникает. Но при изготовлении трубы для дымохода в бане своими руками, нужно дополнительно изготовить изоляцию. Для этого удобнее всего применить базальтовую вату. Поверх нее стоит установить металлические наружные контуры. Специалисты советуют проводить оцинковку трубы. В результате получается труба типа «сэндвич».

Изоляция необходима для того, чтобы верхний слой трубы дымохода не был слишком горячим. Также этого снижает риски появления конденсата в дымоходе, а также увеличивает тягу.

После того, как все подготовительные работы будут окончены, нужно правильно монтировать конструкцию. При неаккуратных действиях можно нарушить кровлю, что приведет к дальнейшим протечкам. Если опыта работы в этом направлении нет, стоит поручить данную работу профессионалам. Отличной альтернативой будет установка внешнего дымоотвода.

Чистка дымохода в бане

Независимо от того, какой диаметр трубы для бани выбрать, периодически придется вычищать дымоотвод. С нержавеющей трубой такая потребность наступает не часто, что является дополнительным плюсом.

Самым простым вариантом для удаления сажи будет специальный ершик. Его можно приобрести в специализированных магазинах. Здесь же можно найти и химические средства для чистки дымохода, которые ускоряют процесс очищения трубы.

Если труба не чистилась очень давно, нужно ее предварительно подготовить. Для этого существует хороший народный метод, который рекомендован для дымоходов из нержавейки. Изначально в трубу заливается кипяток, а после печь растапливается на 2-3 часа. За это время под воздействием кипятка сажа отойдет, что позволит вычистить дымоход ершиком без особых усилий.

Учитывая все плюсы и минусы, можно с уверенностью сказать, что наиболее подходящим вариантом для изготовления дымоотвода в бане, будет труба из нержавеющей стали. Это самый безопасный, удобный и экономичный способ качественного выведения продуктов горения из печи.

какую трубу использовать, трубы из нержавейки, температура в дымоходе печки

Содержание:

Типы печных дымоотводов
Кирпичные дымоходные конструкции
Металлические дымоходы
Внешняя и внутренняя дымоотводящая система
Материалы для постройки дымоходов
Критерии подбора труб
Устройство внутренних металлических дымоходов
Установка внешних металлических конструкций дымоотвода
Дымоходы из кирпичей
Возведение кирпичных дымоотводящих конструкций

Обустройство дымохода для банной печи лучше доверить опытному мастеру, но владельцу будущей постройки на приусадебном участке не помешает разобраться в тонкостях такой работы.

От правильного устройства одного из главных элементов бани зависит продолжительность сохранения тепловой энергии в помещении, пожаробезопасность строения, а также своевременный вывод продуктов сгорания топлива.

Сегодня в специализированных магазинах можно получить подробную консультацию относительно приобретения комплекта элементов, необходимых для установки дымохода в банной постройке. Для этого у продавцов-консультантов имеется специально разработанное программное обеспечение.

Разновидности дымоходов для банных печей металлическими конструкциями не ограничиваются.

Какими же они бывают?

Типы печных дымоотводов

Дымоходы для бань отличаются:

по материалу изготовления;

по конструкционным особенностям и по месту установки.

На протяжении многих лет дымоходы для банной печи традиционно делали из обожженных кирпичей. Сейчас все большую популярность стали приобретать металлические изделия.

По месту расположения и конструкционному решению они бывают двух видов:

дымоходами, установленными внутри помещения и проходящими через потолочное перекрытие и кровлю;

конструкциями, выведенными через стену и поднимающимися по ней снаружи строения (прочитайте: «Как сделать дымоход в бане через стену – варианты устройства»).

Выбирают оптимальный вариант с учетом преимуществ и недостатков каждого типа труб для дымоотведения.

Кирпичные дымоходные конструкции

Прежде дымоходы выкладывали из кирпичей, поскольку при возведении данного элемента печей этому строительному материалу не было альтернативы. Создание кирпичной кладки является трудоемким процессом. Без использования схемы укладки и обязательного соблюдения всех параметров конструкции в этом случае не обойтись.

Кирпичные дымоходы отличаются прочностью и долговечностью, что доказано временем. Такой материал как кирпич обладает структурой, способной аккумулировать тепловую энергию и равномерно отдавать ее. Кирпичная конструкция гораздо пожаробезопасней, чем сборный дымоход из металла, произведенный согласно новейшим технологиям.

Существенным недостатком дымохода, выложенного из кирпичей, является шероховатая и имеющая углы их внутренняя поверхность. На ней собирается сажа, которая со временем начинает мешать прохождению дыма и снижает тягу, что отрицательным образом отражается на степени прогрева отопительного агрегата.

Кирпичная труба для банной печи, сильно покрытая сажными отложениями изнутри, способна вызвать задымление бани или даже загореться в процессе растопки от искр, попавших на нее (прочитайте: «Почему дымит печь в бане и как это исправить»). В итоге подобная ситуация может привести к печальным последствиям.

Металлические дымоходы

Смонтировать металлическую дымоотводящую трубу гораздо проще, чем кирпичное строение и обойдется ее установка намного дешевле. Используемые сейчас сэндвич-конструкции изготавливают с утеплителем. Они отличаются практичностью по сравнению с одностенными металлическими изделиями, но у них отсутствует способность продолжительное время сохранять тепло внутри агрегата.

Основное преимущество металлических конструкций заключается в наличии гладкой внутренней поверхности, на которой отсутствуют грани. Благодаря такой особенности, дым беспрепятственно будет выходить наружу под воздействием турбулентного потока.

У металлических дымоходов имеется и недостаток. Когда происходит резкий перепад температуры, на внутренней поверхности может образоваться конденсат. Если такую конструкцию для отопительного прибора планируют установить в регионе с продолжительными суровыми зимами, то необходимо отдать предпочтение трубам, имеющим максимально толстый слой теплоизолятора.

Внешняя и внутренняя дымоотводящая система

Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.

При выборе дымохода следует учесть, какой будет применен вид монтажа – внутренний или внешний. У каждого способа установки имеются свои преимущества и недостатки и о них также нужно знать перед тем, как решать, какую трубу использовать для банной печи.

В свое время американские архитекторы придумали способ, позволяющий выносить дымовыводящую конструкцию на наружную поверхность стены здания. Такой вариант установки дымохода стал использоваться в отечественных банях по причине простоты устройства. Труба, подключенная к печи, не поднимается к потолочному перекрытию помещения, а выводится сквозь стену постройки наружу.

К преимуществам смонтированного таким образом дымохода относится повышенная безопасность и то, что не требуется в кровле и чердачном помещении делать изолированные переходы. Прокладка трубы наружу через стенку избавляет постройку от возможного протекания атмосферных осадков через щели и зазоры, образующиеся между покрытием крыши и трубой.

Но у внешнего дымохода есть существенный недостаток – он быстро выхолаживается, а это означает, что внутри него образуется конденсат. Чтобы устранить данную проблему, трубу следует тщательно утеплить.

Еще один отрицательный момент, присущий вынесенным наружу дымоходным конструкциям — это невозможность отдавать дополнительное тепло притом, что расход топлива возрастает.

Встречаются также комбинированные дымоходы. В них от прибора отводят металлическую трубу, после чего выводят ее наружу на улицу. Далее она попадает в выложенный из кирпича дымоход, встроенный в стену и поднимающийся на требуемую высоту.

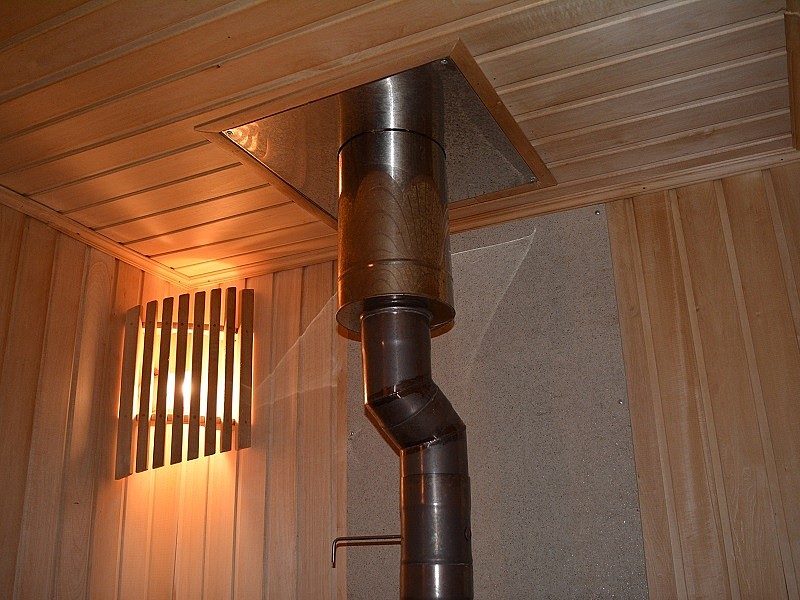

Находящуюся внутри бани металлическую дымоотводящую конструкцию размещают сверху каменки и поднимают ее до потолочного перекрытия, прокладывают через чердачное помещение и кровлю до уровня конька, расположенного на крыше.

Такие дымоходы имеют большое преимущество, поскольку вся тепловая энергия, получаемая в печной топке, при продвижении через трубы из нержавейки или стали будет одновременно обогревать чердак и комнаты банной постройки. Это означает, что воздух в помещениях остывает дольше, что приводит к значительной экономии расхода топлива.

При условии правильного выполнения монтажа конструкции внутреннего дымоотведения и постоянного контроля над целостностью мест соединения элементов система способна прослужить без ремонта на протяжении многих лет.

У подобных вариантов имеется недостаток, который заключается в необходимости прокладывать трубу через перекрытия и кровлю.

Материалы для постройки дымоходов

Все необходимые материалы нужно покупать после выбора варианта конструкции дымоотведения.

Для устройства кирпичного дымохода следует приобрести жаростойкий кирпич и особый состав, предназначенный для выполнения кладки, который представляет собой сухую смесь. Некоторые опытные печники предпочитают работать с раствором на основе глины. Также потребуется материал для создания грибка над трубой.

Чтобы смонтировать дымоход для банной печи из нержавейки или стали, сначала составляют подробный чертеж конструкции с нанесением на него всех изгибов трубы и только потом приобретают требуемые детали.

На бумаге должны быть отражены места прохождения системы дымоотведения через ограждающие элементы постройки. В точках поворота трубы указывают примерную величину угла изгиба. Исходя из подготовленной схемы, продавцы-консультанты специализированного магазина всегда подберут все необходимые материалы для проведения монтажных работ.

Кроме этого, нужны будут два металлических листа, имеющих отверстия, которые аналогичны диаметру трубы. Они потребуются для крепления на потолочном перекрытии бани и на полу чердачного помещения. Также необходим жароустойчивый материал для укладки вокруг трубы на чердаке. Он будет служить защитой для легковоспламеняющихся элементов, находящихся вокруг дымоотводящей конструкции.

Чтобы обустроить гидроизоляцию около трубы на крыше здания потребуется клей-герметик и особый резиновый уплотнитель, который помещают на дымоход.

Критерии подбора труб

При покупке этих элементов для системы дымоотвода непременно учитывают следующее:

Величину их внутреннего сечения. Трубы для банных печей из нержавейки или стали рассчитывают с учетом проектируемой мощности агрегата. Для банных построек внутренний диаметр обычно составляет 15 –20 сантиметров. В том случае, если сечение будет слишком большим, тепло не сможет задерживаться в печи, а трубы чересчур малого параметра не создадут тягу, требуемую для отвода дыма. При этом ни на одном из участков конструкции диаметр не должен быть менее, чем у выводного патрубка нагревательного агрегата.

Протяженность трубы для дымохода не может составлять меньше 5 метров, а более точная величина этого параметра зависит от места монтажа на крыше. Если ее планируют выводить в середине ската, то трубу нужно приподнимать над уровнем конька на50 сантиметров. Наилучшим вариантом места расположения дымохода на кровле принято считать 1,5 метра от конька, но эта величина не является обязательной и во многом зависит от месторасположения печи в помещении. На качество тяги влияет высота трубы.

Чтобы конструкция прослужила долгое время, толщина металла для изготовления труб должна быть не меньше 1 миллиметра.

При условии, что в системе дымоотвода запланирована установка бака для подогрева воды, эта емкость будет функционировать по «самоварной» системе – ее приваривают к трубе дымохода. Читайте также: «Какие бывают баки для бани из нержавейки и способы их монтажа».

Компании, занимающиеся выпуском такого вида труб, изготавливают их с предварительно установленным водогрейным баком. В нем имеется 2 — 3 отверстия, предназначенных для подключения элементов водопровода, чтобы наполнить емкость и развести нагретую воду по точкам ее забора.

Устройство внутренних металлических дымоходов

После завершения установки каменки приступают к обустройству дымоходной конструкции, выполняя работу от патрубка банной печи. Это может быть как началом металлического дымохода, так и участком конструкции дымоотведения, соединяющим отопительный агрегат с кирпичной трубой.

Поскольку дымоходы бывают двух типов, то их монтаж отличается. Когда трубу размещают внутри банной постройки, то практически вся конструкция располагается вертикально. Установку из отдельных элементов выполняют таким образом, чтобы каждая выше расположенная деталь была помещена на находящуюся ниже. Этот способ называется монтажом «по дыму».

При использовании сэндвич-труб, изображенных на фото, их устанавливают иначе, применяя метод «по конденсату». Его суть в том, что для обустройства внутренней части системы верхнюю трубу помещают в раструб нижнего элемента. Для наружной части конструкции задействуют способ «по дыму».

Благодаря такому устройству дымохода скопившаяся в трубе влага сможет беспрепятственно стекать вниз и попадать в конденсатосборник, не касаясь теплоизоляционного материала, который в случае переизбытка в нем влаги теряет присущие ему свойства.

Места стыка элементов следует располагать так, чтобы соединение не находилось на уровне кровли, а также не попадало на чердачное и межэтажное перекрытие. Если отопительный агрегат планируется монтировать в непосредственной близости от деревянных стен, их необходимо обезопасить от возгорания или перегрева. Для этого используют жаростойкие материалы, такие как асбестовые плиты, которые крепят в два слоя.

При монтаже водогрейных баков самоварного типа, их нужно располагать недалеко от топочного отделения, непосредственно над ним или на чердаке, если горячую воду нужно будет распределять не на одно помещение, а на два – моечную комнату и душевую.

Перед тем, как приступить к установке труб, места их соединения следует промазать жаростойким герметиком и после завершения работы дополнительно зафиксировать при помощи особых широких хомутов.

Когда при соединении отдельных деталей дымохода между ними остаются значительные зазоры, то часть, которую нужно вставить, уплотняют. Для этого задействуют асбестовый шнур – им обматывается труба.

Первый из участков конструкции, прикрепляемый к патрубку агрегата, нельзя делать многослойным, он должен быть выполнен из одностенной металлической трубы со специальными соединениями, в которой имеется задвижка. Этот элемент регулировки дымохода (шибер) используют для создания и поддержания требуемого уровня тяги на время, пока баня прогревается. После завершения топки задвижка позволяет отопительному агрегату долго сохранять тепловую энергию.

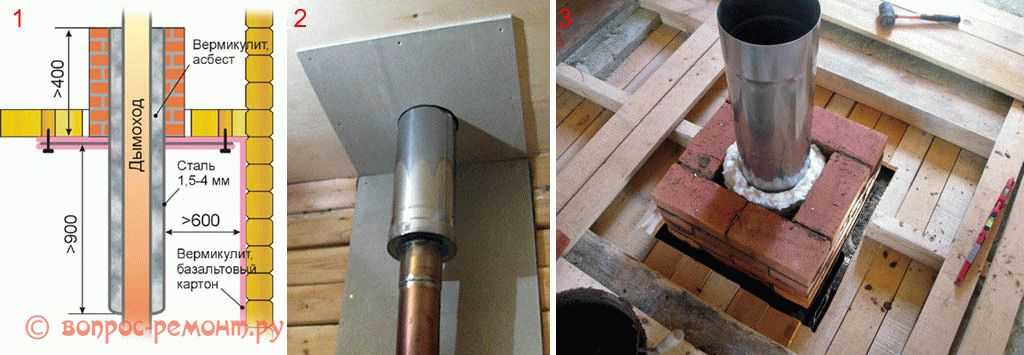

Чтобы легче было прокладывать трубу через перекрытие, желательно задействовать короб. Высота его стенок должна превышать толщину преграды на 30 –40 сантиметров. Между стенками короба и трубой оставляют расстояние, равное минимум 18 –20 сантиметров.

Порядок монтажа этого элемента следующий:

В потолке вырезают отверстие квадратной формы так, чтобы в него вошел короб, нижнюю часть которого закрепляют на потолочном перекрытии.

Через сделанное в дне отверстие дымоотводящую трубу выводят на чердак.

Потом короб полностью до самого верха наполняют жаростойким материалом, имеющим небольшой вес, например, минватой или керамзитом средней фракции. Утеплитель нужно уложить максимально плотно.

На чердаке короб накрывают металлической крышкой, оборудованной круглым отверстием. Его помещают на выступающую часть трубы.

Как правило, элементы дымохода располагают в чердачном помещении вертикально, но иногда они могут попасть на бруски обрешетки. В этом случае в конструкции делают небольшой изгиб, используя отводы.

Когда трубу прокладывают через кровлю строения, со стороны чердака крепят лист металла или асбеста. Он должен иметь отверстие круглой или овальной формы – это зависит от угла наклона крыши. Вокруг трубы, чтобы обезопасить элементы стропильной системы от возможного возгорания, следует уложить жаростойкую изоляцию, применив асбестовые плиты или минеральную вату (прочитайте также: «Как изолировать трубу в бане – проверенные способы изоляции»).

После того как уложен кровельный материал, выполняют гидроизоляционные мероприятия, поскольку в зазоры между покрытием постройки и трубой иногда может попадать влага. На трубу надевают эластичный элемент. Его фиксируют на поверхности крыши с помощью влагостойкого герметика, а затем надежно закрепляют, используя крепежи для кровли. Поверх трубы устанавливают защитный зонт — он не допустит попадания внутрь конструкции различного мусора, сухих листьев, веток, пыли и осадков.

Установка внешних металлических конструкций дымоотвода

Если схемой монтажа дымохода предусматривается внешнее его размещение, трубу, идущую от отопительного агрегата, прокладывают через стену постройки. Чтобы обеспечить безопасность процесса эксплуатации, специалисты советуют выложить кирпичную кладку, которая позволит изолировать стену, когда через нее будет выведен дымоход.

Для разворота трубы в направлении стены потребуется такое изделие как отвод или колено. Эти элементы конструкции имеют изгибы под углом 45 или 90 градусов. Их подбирают с учетом схемы установки системы дымоотведения.

Труба на печку в баню может быть выведена через стену, как посредством короба, так и через чердачное перекрытие. Короб при этом наполняют каменной ватой. Поскольку вокруг трубы могут быть небольшие зазоры, их обрабатывают термостойким герметиком.

С внешней стороны постройки устанавливают тройник. От него дальше будет осуществляться монтаж элементов конструкции: наверх, вдоль стены и к месту сбора конденсата, расположенного внизу.

Для вертикальной фиксации дымохода задействуют крепления-держатели. Труба для обеспечения хорошей тяги должна возвышаться над высотой конька примерно на 50 сантиметров. Поверх оголовка помещают защитный грибок.

Дымоходы из кирпичей

Выложенный из кирпича дымоход может быть коренным или насадным. Для печей, устанавливаемых в банных постройках, в большей степени подходит первый вариант, который размещают рядом с отопительным агрегатом.

Если печь возведена из кирпичей, тогда дымоход к ней пристраивают. Когда агрегат изготовлен из металла, то его соединяют с кирпичной дымоотводящей системой посредством металлической трубы.

Примерно схема дымохода из кирпичей состоит из следующих элементов:

Дымовая задвижка, которая регулирует внутреннюю тягу каменки. Ее устраивают в непосредственной близости к потолочному перекрытию. От задвижки зависит интенсивность сгорания топлива и время нахождения печи в горячем состоянии.

Распушка (разделка). Предназначается для прокладки трубы через чердачное перекрытие. Так принято называть утолщение стенок дымохода при условии сохранения величины его внутреннего сечения. Данный элемент конструкции нужен, чтобы обезопасить материалы изготовления перекрытия от перегрева и последующего возгорания.

Стояк — прямой отрезок трубы. Он находится над распушкой и пролегает через чердачное помещение.

Выдра. Ее выкладывают в месте вывода дымохода через кровлю. Ее назначение – предохранение стропильной системы от возможного перегрева. Кроме этого за счет кирпичей, выступающих из конструкции наружу, выдра прикрывает зазоры между материалом кровли и кладкой дымохода.

Шейка – это место, где труба сужается до начальных внешних параметров.

Оголовок. Он располагается над шейкой. При его обустройстве кирпичи выкладывают так, чтобы они выступали наружу за стены дымохода. В результате оголовок обеспечивает дополнительную защиту от атмосферных осадков.

Колпак металлический. Устанавливается на самом верху дымохода. Не дает пыли, грязи, воде проникать внутрь системы.

Возведение кирпичных дымоотводящих конструкций

Дымоход должен получиться ровным, без выступов и проемов за исключением отверстия, предназначенного для вмуровывания трубы из нержавейки или стали.

Его выкладывают из кирпичей в форме столба с внутренним сечением в форме колодца, размер которого может быть в зависимости от мощности агрегата:

«в полкирпича» – 130х130 миллиметров;

«в кирпич» — 130х260 миллиметров.

Основой для дымоотводящей системы является фундамент. Он выкладывается той же толщины, как и для печи и образует с ним общую конструкцию. Трубу поднимают до определенного ряда и монтируют задвижку. Дальше продолжают делать работу согласно схеме, подходящей для обоих типов дымохода. Количество кирпичей, уложенных на каждой стороне конструкции, может меняться с учетом ее размера.

Последовательность действий при кладке согласно порядовке:

1-й ряд – является последним рядом обустройства шейки трубы.

2-й ряд. Приступают к выкладке распушки — кирпичи располагают со сдвигом наружу приблизительно на третью часть длины кирпича. В процессе работы нужно будет использовать не только целые изделия, но и их фрагменты. Для этого их небольшой киркой разбивают на нужные части.

При смещении кирпичей в сторону, их изнутри конструкции следует дополнять фрагментами, поскольку внутренний диаметр колодца в течение кладки должен оставаться неизменным. Если не придерживаться данного правила, сила тяги может значительно снизиться.

С 3-го по 5-й ряд. Продолжают выкладывать распушку, смещая кирпичи на треть их длины и сохраняя величину внутреннего сечения.

6-й ряд. Его размер аналогичен пятому, но укладывается он без сдвига.

7-й и 8-й ряды. Порядок кладки аналогичен первому ряду.

После завершения создания разделки приступают к возведению выдры, но эта работа отличается сложностью, поскольку при помощи каждого последующего ряда в результате должна получиться ступенька с выступающими на треть кирпичами:

Ее первый ряд по размеру и форме делают аналогично последнему ряду распушки.

Начиная со второго ряда, приступают к выкладке ступенек, которые расширят конструкцию на одну треть ширины кирпича в наружную сторону.

Все последующие ряды кладут согласно схеме создания выдры.

Потом следует шейка, а за ней – оголовок, состоящий из двух рядов, при этом нижний ряд делают выступающим наружу. На завершающем этапе ставят колпак.

В итоге горючие элементы, присутствующие в чердачном перекрытии, будут защищены распушкой, но создать гидроизоляцию трубы все же надо, причем до того, как крыша будет накрыта кровельным материалом. Делают гидроизоляционные работы с использованием мастики и рубероида. Нужно нанести мастику на поверхность нижней части трубы, а потом разогреть при помощи горелки. Далее на горячий состав приклеивают рубероид.

Затем поверх гидроизоляции вплотную к трубе монтируют кровельный материал, а уже на него накладывают декоративную отделку, получившую название «фартук». Все оставшиеся зазоры как можно плотнее наполняют герметиком, чтобы влага не проникала в щели между кирпичной трубой и кровлей.

Несмотря на то, что создание дымохода лучше доверить профессионалам, его возвести можно и самостоятельно. Наиболее сложной задачей считается монтаж узлов прокладки трубы через стены и перекрытия. Следует предварительно изучить имеющуюся на данную тему информацию.

Специалисты предупреждают: дымоход представляет собой конструкцию, от качества устройства которой зависит не только здоровье, но и жизнь людей, не говоря о целостности банной постройки и сохранности имущества.

Особое внимание нужно уделить пожаробезопасности конструкции, поскольку при активном горении температура в дымоходе банной печи может достигать 500-700 градусов. В процессе строительства нельзя допускать никаких упрощений в работе – это может стоить человеческой жизни.

При наличии малейших сомнений в собственных возможностях лучше заказать обустройство дымохода у специалистов.
