Как подобрать кабель для проводки в квартире

Выбираем кабель для проводки

Какой кабель выбрать для проводки в квартире?

Именно такой вопрос возникает у многих наших сограждан, когда они решают заменить старую или монтируют новую электрическую сеть в доме или квартире. Вопрос это достаточно серьезный и не имеет однозначного ответа.

Все зависит от параметров вашей электрической сети и способа монтажа. И если вы хотите разобраться в этом вопросе, наша инструкция именно для вас.

Содержание

• Предварительные параметры нашей электрической сети
  • Способ монтажа проводки
  • Выбор количества жил провода
• Влияние условий в помещении на выбор кабеля
• Основные параметры для выбора электрической проводки
  • Расчет количества электроприемников
  • Расчет номинального тока проводки
  • Объединение электроприемников в группы
  • Выбор сечения провода
• Вывод

Предварительные параметры нашей электрической сети

Для того, чтобы решить, какой кабель использовать для проводки в квартире, нам сначала необходимо определиться с целым рядом параметров. Прежде всего, следует выбрать способ монтажа проводки, также следует определить количество жил кабеля, параметры помещений, в которых предстоит монтаж, количество проводов, проложенных совместно, и некоторые другие аспекты.

Способ монтажа проводки

На данный момент существует два основных вида монтажа проводки. Это скрытый и открытый монтаж.

Каждый из них имеет собственные преимущества и недостатки, и отдать предпочтение одному из них можно только после детального рассмотрения. Кроме ваших предпочтений в выборе не малую роль играют нормы ПУЭ по условиям электрической и пожарной безопасности.

Выбор способа монтажа проводки

• Открытая проводка достаточно проста в монтаже, имеет хорошую ремонтопригодность и относительно быстро монтируется. В то же время она портит дизайн комнат, забирает у нас свободное пространство и требует дополнительных коробов или труб для механической защиты.
• Хотя, с другой стороны, согласно 2.1.2 и 2.1.3 ПУЭ, требования к открытой проводке при монтаже по сгораемым конструкциям по многих параметрам не такие жесткие. Благодаря этому для монтажа по деревянным и другим сгораемым конструкциям выбирают именно этот тип монтажа.
• Проводка электрического кабеля в квартире скрытым способом позволяет скрыть все инженерные сети и не требует дополнительной защиты при монтаже по несгораемым конструкциям. В то же время трудоемкость выполнения работ значительно выше, ремонтопригодность не высока, а подключение дополнительных электроприборов может вызвать определенные трудности.
• Кроме того, согласно табл. 2.1.2 и 2.1.3 ПУЭ, выбор скрытой проводки для электроснабжения деревянного дома сопряжен с большим количеством трудностей и необходимости применения дополнительных средств защиты. Из-за этого конечная цена такой проводки будет значительно выше. В то же время п.12.22 ВСН59-88 рекомендует применять только скрытую проводку в ванных комнатах, санузлах и других комнатах с повышенной влажностью.
• Исходя из всего этого часто, приходится выбирать открытую проводку для одних комнат и закрытую для других. Это не является нарушением, но при дальнейшем выборе — какой кабель нужен для проводки в квартире, эти особенности следует учитывать.

Выбор количества жил провода

Чтобы определиться, каким кабелем делать проводку в квартире или доме, необходимо знать количество жил кабеля. Здесь все достаточно просто, и ПУЭ дает однозначный ответ.

Выбор количества жил провода

Итак:

• Согласно п. 6.1.20 ПУЭ, к розеткам в квартире от группового щитка должен быть подведен отдельный нулевой защитный провод. Исходя из этого, для однофазной сети 220В мы должны использовать трехжильный провод.
• Если вы используете трехфазную сеть, то вам необходим четырехжильный кабель. При этом, если она имеет ответвления к однофазному оборудованию, то она должна иметь защитный проводник. Поэтому в этом случае следует применять пятижильный провод.

Обратите внимание! Согласно п.1.3.10 ПУЭ, нулевые и защитные проводники для трехфазной сети не принимаются в расчет при расчете сечения провода. То есть, если вы используете четырехжильный провод, у которого одна жила нулевая, то выбор сечения вы производите, как для трехжильного провода.

Влияние условий в помещении на выбор кабеля

Немаловажным фактором для ответа на вопрос : какой провод выбрать для проводки в квартире, являются и условия в помещении. Температура, влажность и запыленность также играют в этом немалую роль. И если фактор запыленности для квартир не играет особой роли, то обратить внимание на остальные стоит.

Итак:

• Согласно п.1.1.6 и 1.1.7 ПУЭ, влажным называется помещение, в котором относительная влажность воздуха превышает 60%. Это свойственно ванным комнатам и некоторым санузлам. Сырыми помещениями называются те, в которых относительная влажность воздуха превышает 75%. Это свойственно опять-таки некоторым ванным комнатам и банным помещениям.
• Если у вас есть банные помещения или подсобные помещения, в которых длительно может быть температура выше 35⁰С, то это следует учесть, выбирая какой нужен провод. Для этих целей в ПУЭ предусмотрена табл.1.3.3, в которой приведены поправочные коэффициенты для помещений с разной средней температурой.

Таблица поправочных коэффициентов для помещений с различной температурой

Основные параметры для выбора электрической проводки

Основным параметром, который позволяет определить, какой провод использовать для проводки в квартире, является сечение его жил (см. Выполняем расчет сечения провода по мощности). Для определения данного параметра в ПУЭ имеются табл.1.3.4 для медных проводов и 1.3.5 для алюминиевых проводов.

Но, дабы использовать эти таблицы, нам необходимо знать номинальный ток, который будет протекать в проводниках. Для этого необходимо его рассчитать.

Расчет количества электроприемников

К электроприемникам относится все то, что в вашей квартире потребляет электрическую энергию. Это сеть освещения, розетки и мощное электрооборудование, подключаемое непосредственно через автоматический выключатель в распределительном щитке.

Для определения номинального тока электропроводки нам сначала необходимо знать, что от нее будет питаться.

• Согласно п.12.27 ВСН 59 – 88, в квартире должна быть предусмотрена одна розетка на 6А на каждые 6м² помещения. Для коридоров эта норма уменьшается до 1 розетки на каждые 10м² помещения. Кроме того, для кухни площадью до 8м² предусмотрено 3 розетки на 6А, а если площадь кухни больше, то 4 розетки. Также должна быть предусмотрена 1 розетка на 10 или 16А и одна розетка на 25А для подключения электрической плиты (см. Как установить розетку для электроплиты своими руками). Если электроплита не предусмотрена, то и розетку можно не устанавливать.

Вариант размещения электроприемников в квартире

• Именно исходя из этих норм, производился расчет количества розеток в квартирах старого образца. Но времена меняются и потребность в электроэнергии становится выше. Поэтому, если вы планируете полностью изменить свою электрическую сеть, советуем пересмотреть эти параметры.
• Не будем вам указывать точное количество розеток для каждой комнаты, оно зависит от дизайна, количеств видео, аудио и другой бытовой аппаратуры и, конечно, ваших пожеланий. Поэтому произведите планировку самостоятельно, не выходя за рамки здравого смысла.
• Что касается освещения, то здесь вам так же предоставляется полная свобода мысли.
• А вот относительно крупных электроприборов, то здесь есть определенные ограничения. Согласно п.13.15 ВСН 59 – 88, мощность отопительных приборов, устанавливаемых в квартирах, не должна превышать 2 кВт. Если же у вас установлены отопительные приборы от 1,5 до 2 кВт, то советуем их запитывать отдельным автоматом из распределительного щитка.

Расчет номинального тока проводки

Теперь, чтобы определить, какой провод нужен для проводки в квартире, нам следует рассчитать номинальный ток каждого отдельного электроприемника. И если с сетью освещения все более-менее понятно, — рассчитываем суммарный ток ламп, запитываемых от каждого выключателя, то с розетками могут возникнуть вопросы.

• В розетку может быть подключено любое оборудования. Но каждую из них вы планировали для определенной цели. Поэтому исходим из того, что к ней будет подключен прибор с самой большой мощностью из планируемых.
• Расчет номинального тока ведем по формуле I=P/U×cosα. Р – это мощность вашего электроприбора. Если вы не можете ее найти в паспорте или на корпусе, то можно воспользоваться приведенной ниже таблицей. U=220В. Cosα – коэффициент мощности, который должен быть указан в паспорте электроприбора. Если вы его не нашли, то смело принимайте равным 1.

Таблица номинальных мощностей различных электроприборов

Обратите внимание! Данный расчет поможет нам не только определить кабель для электропроводки в квартире, но и может быть использован при определении номинальных параметров розеток и выключателей. Ведь о номинальных токах этих коммутационных устройств частенько забывают при покупке, что приводит к их быстрому выходу из строя, а то и пожару.

Объединение электроприемников в группы

Определяющим при выборе числа групп, от которых будет запитана наша квартира, является п. 6.2.2 ПУЭ, который не допускает применения автоматических выключателей с номиналом более 25А. Исходя из этого, и производим наше разделение на группы.

• Разделение на группы можно производить по разным признакам или, исходя только из номинальных токов. Но, дабы избежать путаницы в дальнейшем, обычно объединяют освещение в одну – две группы, розетки при этом запитывают от своих групп.

Обратите внимание! Пункт 6.2.3 ПУЭ запрещает объединять в одну группу более 20 ламп или розеток. При этом многоламповые люстры считаются одним присоединением.

• Также часто используют разделение на группы по комнатам. Где от каждого автомата питается одна или две комнаты. Здесь все зависит от ваших пожеланий и суммарных цифр.
• Если вы собираетесь монтировать проводку своими руками, то вы должны помнить, что каждая группа может быть запитана от автоматических выключателей на 16 или 25А. Меньшие номиналы использовать не целесообразно, а большие запрещено.

Выбор сечения провода

На последнем этапе мы можем приступить непосредственно к выбору. Как мы уже отмечали выше, делается это по таблицам 1.3.3 и 1.3.4 ПУЭ, которые приведены на фото в нашей статье ниже.

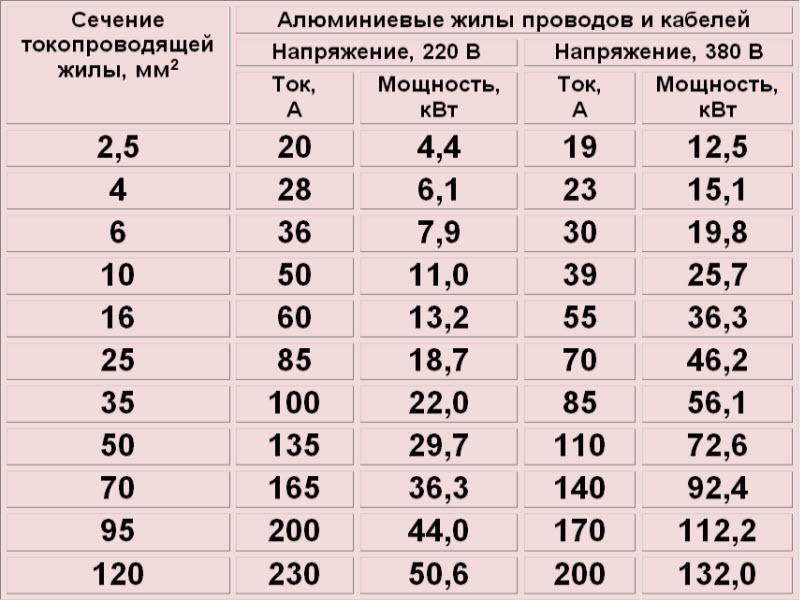

Таблица выбора сечения алюминиевого провода

Итак:

• Чтобы выбрать, какой провод для проводки в квартире будет оптимальным, найдите суммарные значения номинальных токов, приблизительно равные вашим значениям. При этом следует учитывать количество жил провода. Выберете значение ближайшее большее к вашему и посмотрите, какой провод вам подойдет.
• Если вы собрались использовать медный провод, то обычно его сечение не выше 2,5 мм². Для алюминиевых проводов это значение может быть до 4 мм².
• Нельзя забывать и о том, что табл.7.1.1 ПУЭ предусматривает и минимально допустимые значения провода. Так для питания отдельных групп сечение медного провода должно быть не меньше 1 мм², для алюминиевого не меньше 2,5 мм².
• Есть еще один параметр, который мы не оговорили ранее из-за того, что не знали количества групп. Теперь, зная, сколько проводов у нас будут пролегать в одной трубе или коробе, нам необходимо это учесть. Для этого п.1.3.10 ПУЭ содержит поправочные коэффициенты. Поэтому, если у вас пролегает более пяти проводов пучком, то значения тока в табл.1.3.3 и 1.3.4 будет меньше 0.68, если более 7 проводов, то на 0,63, если же их больше 10, то значение будет меньше на 0,6.

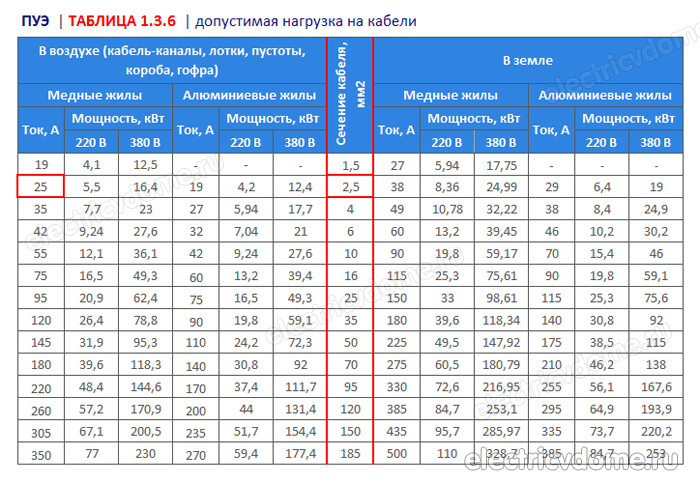

Таблица выбора сечения медного провода

• А вот на вопрос: какой провод лучше для проводки в квартире, ответ достаточно однозначный – медный. Он не так сильно подвержен коррозии, при температурных перегревах он не так сильно теряет свои свойства и имеет более высокую электропроводность.

Вывод

Теперь вы знаете все аспекты выбора провода для квартиры или дома. Поэтому должны без труда рассчитать и выбрать проводку.

Ну а ее монтаж — дело не хитрое, и статьи на нашем сайте должны помочь вам справиться с самыми сложными вопросами подключения и прокладки провода.

как правильно выбрать и что нужно знать о проводах.

На современном рынке строительных и ремонтных материалов существует так много разновидностей и марок проводов, что в вопросе, какие провода для электропроводки лучше выбрать, часто путаются даже самые матерые профессионалы. Что уж говорить о новичках?  Еще больше путаницы вносят различные «эксперты» на форумах, для которых выбор провода для проводки это якобы самое простое дело на земле. Но в действительности они мало что в этом понимают в том, какой провод использовать для проводки в доме и почему именно его. Но при этом раздают массу советов, только вводя в заблуждение.

Содержание

• 1 Разновидности проводов и кабелей
• 2 Как выбрать провод
• 3 Сечение кабелей
• 4 Так какой же провод купить для электропроводки в квартире

Разновидности проводов и кабелей

Даже проводя поверхностный, незначительный ремонт (например, поклейку обоев) стоит проверить состояние электрических проводов:

• Проверьте, везде ли есть достаточно надежное соединение в распределительных коробках;
• Подкрутите все розетки, что успели расшататься и подтяните винты крепления проводов;
• Просмотрите, нет ли где-то риска замыкания.

За последние 20 лет количество энергии, потребляемой человечеством, выросло примерно в 3 раза. А зимой эти показатели еще выше по причине использования электрических обогревателей.

Проблемы с проводкой это одна из самых частых причин пожаров. Именно поэтому стоит тщательно следить за ее состоянием. При замене провода важно ориентироваться строго на качество устанавливаемых проводов. К тому же если сразу установить хорошие провода, то снова менять их придется не скоро.

Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно. Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:

• Если первая буква в названии провода «А», то токоведущая часть провода сделана из алюминия. Если первая буква не «А», то первая буква говорит о том, из какого материала была сделана верхняя оболочка провода. Например: «В» – винил», «П» – полиэтилен, «Р» – резина, «К» – обозначает, что кабель контрольный.
• Второй символ это информация непосредственно об изоляции токоведущей части провода. Обозначение точно такие же как и в прошлом пункте.
• Следующий символ — это обозначение конструкции провода. Это может быть обозначение «ШВ», что говорит о наличии герметичной защиты провода. Если там обозначение «Э», то это значит, что провод экранированный. «Г» будет означать гибкость провода, а «П» то, что он плоский.
• Кроме перечисленных в маркировке могут встречаться и иные обозначения. Например, пометка «НГ» будет означать, что кабель устойчив к возгоранию и способен самостоятельно затухать. Пометка «LS» будет означать, что при возгорании кабель не выделяет дым и не плавится.
• Цифры, которыми помечены провода это обозначение количество жил в проводе (кабеле) и их сечение. Например: 3х2,5 обозначает, что провод трехжильный и имеет сечение каждой жилы 2,5 мм2.

Кроме пометок сами расцветки проводов тоже несут определенный смысл. Коричневый, белый и красный это всегда фаза. Синий это ноль. Желто-зеленый и зеленый это заземление.

Более подробно о проводах и их обозначениях читайте статью Разновидности и марки проводов.
Совсем не обязательно запоминать по памяти все эти обозначения. Если вы не профессиональный электрик, то это вообще не имеет смысла. Проще выписать себе нужные пометки и обозначения перед походом по магазинам. А лучше перед покупкой проконсультироваться с профессиональным электриком, которому вы доверяете или продавцом-консультантом в магазине.

Как выбрать провод

Один из первых моментов, с которых стоит начать ремонт поводки это выбор провода. Точней стоит определиться, что следует использовать кабель или провод. На самом деле разница между ними с точки зрения характеристик едва заметна. Часто все зависит от того как сам производитель позиционирует свое изделие.

Кабель, шнур и провод понятия, которые часто путают между собой. Согласно учебных пособий, кабель это несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ВВГ (медный кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил. В разных кабелях жилы имеют разное сечение.

Провод тоже может иметь несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ППВ (медный Провод Плоский с изоляцией из ПВХ) или ПУНП – двух и трех жильный с сечением 0,75 – 4 мм².

Шнур имеет примерно такое же устройство, только токоведущие жилы гибкие т.к. состоят из пучка тонких проволочек, и покрытые более гибкой изоляцией и защитной оболочкой. Например: ПВС (медный Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм².

Данная тема так обширна, что потребуется отдельная статья для того чтобы полноценно ее рассмотреть. По этому рекомендуем прочитать статью про разновидности и марки проводов. Про способы монтажа проводки тоже есть отдельные статьи. Например есть статья «Как смонтировать проводку в деревянном доме» или «Как произвести электромонтаж проводки в доме или квартире».  Но на практике достаточно будет уяснить некоторые базовые тонкости. Например, то что вся стационарная электрическая проводка в квартире должна проводиться кабелем или проводом повышенного сечения. При помощи гибкого провода-шнура допустимо подключать только переносное электрическое оборудование либо слабые системы с напряжением, не превышающим 24 Вольта. То есть для внутренней проводки – кабель. Для внешней – провод.

Кроме этого, следует помнить, что для проводки в квартире лучше использовать медный кабель. Это повысит надежность проводки, а следственно уменьшит вероятность возникновения пожара. Именно поэтому такие электропровода для деревянного дома — это лучшее решение. Всем известно, дерево само по себе больше подвержено горению. А значит, риск пожара выше если сравнивать с квартирой или каменным домом.

При выборе следует также учитывать материал, из которого сделан провод. Если из алюминия, то он наделен меньшей проводимостью электричества и достаточно быстро начинает ломаться в местах перегибов. Кроме этого провод окисляется, и данный оксид отличается повышенным сопротивлением. Это означает, что качество проводимости тока будет только ухудшаться. Главное достоинство таких проводов их сравнительно небольшая стоимость.

Медные провода обладают значительно лучшими качествами, например:

• Они не так сильно подвержены окислению.
• Лучше проводят ток.
• Более адоптированы под внешнюю среду.
• Не так подвержены поломкам в местах сгибов.

При этом стоимость проводов немного выше в сравнении с алюминиевыми. Но такая затрата окупает себя. Из-за качеств медных проводов менять проводку придется значительно реже.

Электрический кабель в квартире должен быто достаточно гибким. Обычно городская проводка отличается большим количеством соединений и изгибов. Если говорит о кабелях, используемых за пределами жилой квартиры, то от них уже не потребуется такой гибкости.

Сечение кабелей

Вне зависимости от марки кабеля отдельно стоит обращать внимание на сечение проводов или кабелей. Оно по факту отвечает за ту токовую нагрузку, которую кабель сможет выдержать. На рынке стройматериалов можно найти провода и кабеля с сечением от 0,35 мм2 до 25 мм2. Если говорить про освещение, то достаточно будет провода с сечением 3*1,5 мм. А если под розетку то 3*2,5.

Для более точного определения сечения провода необходимо провести и более тщательные расчеты. Как произвести расчеты сечения провода читайте статью «Расчет сечения провода по току«. Но если в этом действительно есть необходимость, то лучше доверить эту работу профессиональным электрикам. При самостоятельном расчете, скорее всего по неопытности ускользнёт масса важных деталей.

Также снова важно учитывать материал провода. Если он алюминиевый, то показатели автоматически стоит увеличивать в полтора раза. Именно настолько проводимость меди выше проводимости алюминия. Поэтому алюминиевый провод будет значительно толще.

Кроме этого на выбор сечения будет влиять то, как будут спрятаны провода. Например, укроете провод под штукатурку, и появится риск его перегрева. Соответственно если выбирать проводку под слой штукатурки, то его сечение должно быть больше, чем провода под открытую проводку. При этом в процессе покупке стоит покупать провода с запасом по сечению. Этот запас вам обязательно пригодится в будущем, покупая в дом новую бытовую технику.

Так какой же провод купить для электропроводки в квартире

На основании вышеизложенного приходим к выводу, что провод от щита учета до распределительной коробки и дальше между распредкоробками можно проложить проводом ППВ-3х2,5 или ППВ-3х4. В некоторых случаях сечение провода может доходить до 6мм2. Провод прокладываем трехжильный (фаза, ноль, заземление). Можно использовать кабель ВВГ с аналогичными сечениями.

Провод (кабель) от распределительной коробки до розетки используем тех же марок с сечением 1,5-2,5 мм2. Если розетки с заземляющим контактом, то используем трехжильный провод, если без заземления, то двухжильный. Я бы посоветовал во всех случаях прокладывать трехжильный провод. На перспективу. Вдруг через некоторое время понадобится заземляющий контакт.

Провод от выключателя до ламп освещения прокладываем сечением 0,75-1,5 мм2. Число жил от двух и до… зависит от того, на сколько групп освещения у вас разделен светильник (люстра).

При определении длинны покупаемого провода лучше всего составить план квартиры в масштабе, где вы собираетесь прокладывать проводку, условно расставить мебель и разметить, где у вас будут находиться розетки выключатели и светильники. Потом нарисовать схему прокладки проводки с указанием сечения провода и количества жил в нем. План может выглядеть примерно так:

После этого можно посчитать примерно сколько провода надо купить прибавив к расчетам процентов 10-15 на всякий случай.

В конце статьи еще раз вам напомню, что если вы не обладаете определенными знаниями в области электрики, то лучше доверьте эти работы специалисту.

Какие кабели мне следует проложить в моем новом доме?

Если вы переезжаете и хотите знать, какие кабели проложить на новом месте, чтобы все было в актуальном состоянии, или если вы планируете заменить проводку в существующем доме. Возможно, вы захотите подумать о том, какие кабели AV/Data/TV установить, чтобы быть максимально защищенными в будущем с наилучшей связью. Конечно, все больше и больше вещей переходят на беспроводную связь, но вы не можете победить кабель! В любом случае, если у вас есть строительные работы или проводка, имеет смысл подключить все остальные кабели, которые могут вам понадобиться. На мой взгляд, нет ничего хуже необходимости сверлить отверстия в стенах, прокладывать кабели в только что завершенном проекте строительства/отделки. Прочтите эту статью, чтобы узнать все, что вам нужно знать, в ней мы обсуждаем, какие кабели прокладывать для различных служб, а также даем советы о том, какие типы лучше, без лишних слов, давайте начнем!

Типы кабелей, которые следует рассмотреть для установки дома

Существует так много различных типов кабелей для домашних развлечений и связи, что я не могу перечислить их все. В этом блоге я обсуждаю наиболее распространенные типы. Чтобы обобщить упомянутые кабели и службы, для которых они могут использоваться, см. ниже.

Витая пара кабелей передачи данных (Cat5/6/7) – Ethernet/Интернет/связь – Телефон/голос – Системы распределения видео/HDMI – CCTV

Коаксиальный кабель – ТВ-антенна/Спутник – Домашнее аудио/видео – Видеонаблюдение – Распределение видеосигнала кабели обратно в одно место для простоты обслуживания, доступности и т. д. Это может быть шкаф на чердаке или под лестницей или что-то подобное. Несмотря на то, что телевизионные антенные/спутниковые кабели обычно собирают на чердаках, это не всегда идеальное место, поскольку чердак не всегда является самым удобным местом для доступа. У меня есть непосредственный опыт лазания через пауков/осиные гнезда/шершней в темноте и с полным ртом пыли, поэтому, если вы можете перенести все кабели в более доступное место, это может быть хорошей идеей. Особенно, если вы собираетесь устанавливать здесь домашнее развлекательное оборудование, к которому может потребоваться регулярный доступ. Всякий раз, когда я говорю о центральном местоположении в этой статье, я имею в виду вашу зону распределения кабеля.

Сетевые кабели/кабели для передачи данных

Я думаю, что прокладка сетевых кабелей в домах может быть очень полезной. Это становится все более распространенным и выгодным. Я уже написал отдельный блог о том, стоит ли вам устанавливать сетевой кабель в вашем доме, поэтому я не буду здесь углубляться во все причины, я рекомендую вам прочитать его, когда вы закончите здесь. Вкратце, сетевые кабели могут:

Обеспечить быстрое и надежное Ethernet-соединение в вашем доме.

Может использоваться для расширения домашнего WIFI-соединения в больших домах.

Может использоваться для других целей, таких как прокладка телефонных и голосовых кабелей, USB, домашних распределительных систем AV/HDMI и видеонаблюдения.

‍

Рекомендации по сетевым кабелям

Когда дело доходит до выбора кабеля для передачи данных, Cat5e обычно более чем подходит для большинства домашних сетей и может поддерживать гигабитные передачи на короткие расстояния, но за небольшую дополнительную плату вы можете просто вместо этого установите Cat6, который может поддерживать более быстрое соединение. Если у вас очень большая территория с очень длинными кабелями, вы можете установить Cat6a, который может обслуживать большие расстояния. Все еще существуют улучшения, такие как Cat7 и Cat8 или даже оптоволоконные кабели, на мой взгляд, это излишество, не обязательно улучшит скорость вашего соединения и будет стоить больше денег, они действительно для очень больших сетей.

Решение, которое вы, возможно, захотите решить, заключается в том, следует ли устанавливать кабели с неэкранированной витой парой (UTP) или фольгированной витой парой (FTP) (на самом деле существуют и другие типы, о которых я расскажу в отдельном посте). Скручивание пар внутри кабеля Cat5/6 помогает свести к минимуму помехи. В кабеле UTP это все, но кабель FTP также включает металлический экран, окружающий четыре пары, который помогает защитить его дополнительно. FTP — лучший выбор, но он стоит дороже, и все остальное должно быть проверено, например, модули RJ45 и ваша коммутационная панель. Независимо от того, какой кабель вы выберете, рекомендуется не прокладывать кабели непосредственно рядом или параллельно с сетевыми электрическими кабелями, так как это может ухудшить характеристики кабеля.

‍

Рекомендации по протягиванию кабелей

Когда дело доходит до того, сколько кабелей вы должны протянуть, вам решать, как далеко вы хотите их протянуть. Я бы посоветовал тянуть по крайней мере пару к каждому стационарному компьютеру или местам, где вы, вероятно, будете использовать ноутбук для проводного подключения к Интернету. Если у вас есть домашний офис, потяните туда несколько, чтобы вы могли подключить принтеры, телефоны VOIP. Я бы также подключил пару к каждому телевизору, так как это используется для проводного соединения Ethernet, что является лучшим способом подключения Smart TV или для систем распределения HDMI. Если вы собираетесь установить потолочные точки доступа, домашние камеры видеонаблюдения/домофоны, вам также потребуется протянуть кабели к этим местам. Я расскажу о кабелях видеонаблюдения и т. д. позже. В идеальном мире все кабели должны быть возвращены на коммутационную панель, что позволит вам легко маркировать и подключать/отсоединять каждый кабель по желанию. Если вы установите его внутри шкафа данных, вы также можете установить в этом месте сетевой коммутатор, монтируемый в стойку, и домашний аудио-видео.

Телевизионные/спутниковые кабели

Кабель, используемый для подключения телевизионных/радиоантенн и спутниковых антенн к телевизорам и STB/PVR, называется коаксиальным кабелем. Существует множество типов коаксиальных кабелей, включая коаксиальный кабель 50 Ом, используемый в некоторых сетевых приложениях, и коаксиальный кабель 75 Ом, наиболее часто используемый для телевизионных систем. Вам нужен коаксиальный кабель на 75 Ом, часто называемый RG-6. Обратите внимание, что в Великобритании есть дешевый кабель, продаваемый как «RG6», который вам не обязательно устанавливать. Когда дело доходит до выбора хорошего коаксиального кабеля, вам понадобится кабель со всеми медными проводниками, включая сплошной медный центральный проводник, медный экран и медную оплетку. Это стоит немного больше, чем другие типы коаксиальных кабелей, которые не имеют всех медных проводников, но это стоит дополнительных затрат. Если в вашем доме много внутренних кабелей, вам следует установить кабели с низким содержанием дыма и без галогенов (LSZH).

Рекомендации по прокладке коаксиальных кабелей

Я рекомендую протянуть пару коаксиальных кабелей между местом раздачи кабеля и каждой потенциальной точкой размещения телевизора в вашем доме. Даже если вы не на 100% уверены, что в этом месте будет установлен телевизор, его можно аккуратно подключить к настенной коаксиальной панели. Установка двух кабелей на каждую телевизионную позицию позволяет установить спутниковое соединение с двойным каналом, которое может быть широкополосным соединением для приставки Sky Q или новой широкополосной системы Freesat, или их можно использовать для стандартного спутникового ресивера с двойным каналом, такого как Sky Box или ящик Freesat+. Хотя это невозможно с широкополосными соединениями (но возможно с dSCR), одни и те же спутниковые кабели могут быть объединены с телевизионной антенной, соединениями FM и DAB, поэтому все эти услуги могут быть предоставлены с помощью двух коаксиальных кабелей, разделенных настенной панелью Quadplexed.

Вы также должны протянуть по крайней мере один кабель к вашей антенне. Если вы собираетесь подключить радиоантенны, вы также можете протянуть дополнительные кабели или их можно объединить вместе, поскольку ТВ/FM/DAB используют разные частоты. Вы должны протянуть по крайней мере четыре коаксиальных кабеля к позиции спутниковой антенны. Поскольку спутниковая антенна направлена ​​на юг, антенны чаще всего устанавливаются на стене, выходящей на юг, но ее можно установить на дымоход, если вы уже устанавливаете там телевизионную антенну. Четыре коаксиальных кабеля позволяют подключиться к усилителю с несколькими переключателями, что означает, что при их подключении к усилителю вы можете легко расширить его до 32 спутниковых точек (или более). Возможно, вам захочется протянуть пару дополнительных кабелей для широкополосного LNB, если вы планируете использовать Sky Q позже, который вы, возможно, не захотите интегрировать в свою основную телевизионную систему из-за затрат на это. Если вы собираетесь установить несколько спутников/конверторов, вы, скорее всего, захотите протянуть и для них дополнительные кабели.

Кабели видеонаблюдения

Если вы думаете об установке видеонаблюдения у себя дома, было бы неплохо также подключить эти кабели. Я рекомендую тянуть кабели к каждой потенциальной позиции камеры видеонаблюдения или где-то рядом, чтобы кабель можно было легко подключить к камере. Хорошими местами для наблюдения являются передний и задний входы, гараж, вид на машину, сады и так далее. На конце кабелей DVR/NVR вам также следует подумать о подключении проводного Ethernet-соединения к этому месту, чтобы его можно было подключить и обеспечить удаленный просмотр/доступ к системе видеонаблюдения, когда вы находитесь вдали от дома. Чаще всего это делается с помощью смартфона/планшета, но также можно настроить доступ через ПК/интернет-браузер.

‍

Выбор кабелей и советы

Что касается кабелей, которые вы устанавливаете, это немного зависит от того, какой тип системы видеонаблюдения вы собираетесь установить. Для сетевых/IP-камер вам потребуется установить кабель для передачи данных с витой парой, например Cat5e или Cat6. Для аналоговых систем, таких как системы HD TVI, требуется коаксиальный кабель, обычно кабель RG-59, но вы также можете использовать cat5e/cat6, если вы устанавливаете видеобалуны на любом конце кабеля. Лично я предпочитаю использовать видеобалуны и кабель для передачи данных по витой паре, и таким образом их можно было бы хорошо интегрировать в вашу домашнюю сеть — если вы ее устанавливаете. Я рекомендую прочитать наш предыдущий блог о Cat5/6 и CCTV для получения дополнительной информации.

‍

Телефонный/голосовой кабель

Возможно, вы захотите установить несколько телефонных розеток по всему дому. С беспроводными телефонами DECT и тем фактом, что ящики Sky больше не требуют подключения к телефонной линии, телефонные удлинители не так распространены, как раньше, но вы, возможно, захотите рассмотреть некоторые из них. В будущем вполне вероятно, что в недалеком будущем обычные телефоны будут заменены телефонной системой VOIP.

‍

Консультация по телефонной/голосовой проводке

Для установки добавочных телефонных номеров по всему дому. Традиционно в домашних телефонных кабелях используется 2-х или 3-х парный кабель, но это само по себе является ограничительным. Я рекомендую интегрировать ваш телефон/голос в кабели вашей домашней сети, поскольку Cat5e или Cat6 — хороший выбор кабеля, который можно использовать для других целей, например, для порта Ethernet, если вам не нужна телефонная розетка. Розетки телефонных добавочных номеров могут быть подключены по петле или «гирляндной цепью», как это иногда называют между розетками, хотя это может ускорить проводку и использовать меньше кабелей. Я рекомендую «домашнюю прокладку» всех кабелей напрямую к центральной зоне распределения кабелей так как это значительно упрощает поиск неисправностей, техническое обслуживание и внесение изменений в вашу систему.

Вам также потребуется проложить по крайней мере один кабель (категория 5/6) между главной розеткой вашего телефона и местом, где вы собираетесь установить широкополосный маршрутизатор или зону распределения кабеля. Вы даже можете переместить главную розетку телефона в более подходящее место.

Системы распределения HDMI/видеокабели

Возможно, вам понадобится система, в которой все ваши телевизоры/домашние развлекательные устройства установлены за пределами объекта в одном месте, и в этом случае вам нужно подумать о HDMI/видео прокладка кабеля. Здесь у вас есть несколько вариантов, для коротких расстояний вы можете обнаружить, что прокладка длинных кабелей HDMI подойдет для ваших нужд. Для длинных кабелей вам может понадобиться повторитель усилителя HDMI для «перетактирования» сигнала HDMI. Для больших расстояний вам лучше всего установить Cat5e/Cat6/Cat7 и т. д., кабели и использовать HDMI для оборудования распределения витой пары, существует много различных типов для достижения этого в зависимости от того, сколько устройств вы хотите подать, сколько телевизоров, которые включают Балуны HDMI, усилители HDMI и матричные переключатели HDMI. Это сам блог и, скорее всего, мой следующий, поэтому, пожалуйста, вернитесь в ближайшее время, чтобы прочитать это.

В зависимости от разрешения, которое вы хотите отправить, и расстояния, которое вы хотите отправить, это зависит от того, какой кабель вы должны установить. Это означает, что если вы хотите отправить разрешение 1080i на расстояние более 30 м, Cat5e может подойти, но если вы хотите передать 4K на расстояние более 50 м, это может не подойти. Многое зависит от имеющегося у вас оборудования и поддерживаемых им расстояний, но я рекомендую проявлять осторожность и просто установить Cat6/Cat6a, чтобы быть в безопасности. Опять же, преимущество использования кабелей передачи данных с витой парой заключается в том, что их можно подключить к коммутационной панели и интегрировать с кабелями вашей домашней сети.

Большинство систем HDMI-Cat5/6 работают с одним кабелем передачи данных, например HDBaseT или HDBaseT Lite, но я рекомендую прокладывать пару кабелей передачи данных к каждому положению телевизора, так как некоторые системы распределения HDMI используют два кабеля передачи данных, некоторое оборудование даже обеспечивает Ethernet подключение по тому же кабелю.

Динамик/аудиокабель

Возможно, вы захотите иметь проводные динамики по всему дому, это может быть часть системы объемного звучания или многокомнатной аудиосистемы. В этом случае вам может понадобиться протянуть несколько кабелей динамиков к позициям динамиков. Существует несколько способов подключения динамиков: параллельно, последовательно и т. д. но я рекомендую для многокомнатных аудиосистем, как правило, иметь один или два динамика на зону/комнату. Рекомендуется подключить новые кабели напрямую от динамиков к мультирумной аудиосистеме (для некоторых типов систем может потребоваться другая проводка).

Для систем объемного звучания вам потребуется определить положение динамиков и проложить отсюда кабели динамиков к системе домашнего кинотеатра/усилителю AV. Объемный звук 5.1 использует передний правый, передний центральный и передний левый динамики вместе с задними левым и правым. Аудиосистемы 7.1 такие же, но с добавлением центрального правого/левого динамика. Обе системы имеют один сабвуфер, иногда для этого требуется другой тип подключения к вашим динамикам. Расположение сабвуфера не так важно, так как направление низких частот не так заметно, поэтому вы можете установить его в удобном месте.

‍

Рекомендации по акустическим кабелям

Если вы хотите подключить громкость телевизора к своей настройке, это также необходимо учитывать. Какой тип кабеля вам нужно установить, зависит от вашего оборудования, но обычно это делается с помощью кабеля HDMI или оптического кабеля Toslink. Что касается выбора типа акустического кабеля, который вам нужен, я рекомендую прочитать эту статью. Существуют различные типы, и вы ожидаете, что чем длиннее кабель, тем лучший кабель вам нужен. Я рекомендую установить что-то вроде 79многожильный кабель динамика, но для коротких отрезков может подойти что-то вроде 42-жильного кабеля.

Электрические кабели

Этот блог был бы неполным без упоминания электрических кабелей. Если вы собираетесь менять провода, несомненно, вы захотите протянуть некоторые электрические кабели. Хотя вы должны проконсультироваться с электриком, вы определите потребности и требования к питанию, как сбалансировать их между цепями и какие кабели установить, в качестве приблизительного руководства обычно используются следующие размеры кабелей для следующих цепей.

Final Final (Main) — 2,5 мм Twin + Earth

Кухонное кольцо — 2,5 мм Twin + Earth

Цепь освещения — 1 мм-1,5 мм Twin + Earth

Электрический душ — 10 мм Twin + Earth

3

3 6 мм Двойной + Земля

Рекомендуется разделить цепи, поэтому вы можете захотеть иметь верхнее кольцо, нижнее кольцо, верхнее освещение, нижнее освещение и т. д., но я еще раз рекомендую проконсультироваться с квалифицированным электриком, прежде чем вы учитывайте нагрузку цепи и конструкцию.

‍

Рекомендации по прокладке силовых кабелей для вас AV-система

Что касается домашних развлечений, вам необходимо установить сетевые электрические розетки рядом с аудио-видео/телекоммуникационным оборудованием. Это включает в себя места для телевизора, места для маршрутизатора и места для телевизионных приставок и т. д. В вашей гостиной, скорее всего, у вас будет несколько устройств, которые подключаются к вашему телевизору, поэтому вам следует установить по крайней мере пару точек питания в этом месте. Для телевизоров, монтируемых на стене, вам, скорее всего, потребуется иметь розетку для подключения к сети за настенными телевизорами, чтобы скрыть кабели. Это может быть розетка на 13 ампер или ответвление с предохранителем, чтобы телевизор располагался близко к стене. Если вы собираетесь подключить звуковую панель к телевизору и закрепить ее на стене, вы можете установить двойную сетевую розетку за телевизором для питания обоих устройств. Если у вас есть много оборудования в вашей кабельной распределительной зоне, вы можете подумать о том, чтобы разместить его в отдельной цепи.

‍

Заземление

Если вы собираетесь использовать большое количество оборудования в вашей ТВ/AV системе, было бы неплохо заземлить вашу установку. В зависимости от того, где вы находитесь на планете, это может быть даже юридическим требованием. Это можно сделать несколькими способами. Большинство телевизионных антенных разветвителей/усилителей имеют заземление, а шкафы данных обычно легко подключаются к заземлению. CAI имеет рекомендации по заземлению более чем 5/6 единиц оборудования, в которых может накапливаться ток прикосновения, что может привести к опасной ситуации, и рекомендует заземлить в этой ситуации. Это не обычная практика, но, может быть, неплохо сделать все правильно с первого раза.

Другая проводка для рассмотрения

В зависимости от ваших потребностей вы можете рассмотреть возможность установки проводки для других типов услуг, таких как дверные домофоны, контроль доступа, сигнализация, интеллектуальное освещение и домашняя автоматизация. Честно говоря, я не вникаю в эти системы, но многие из них используют витую пару, например, категории 5 или 6 или что-то подобное, поэтому вы можете внедрить это в свою сетевую кабельную систему.

‍

Есть вопросы? Только в разделе комментариев блога Пожалуйста

Надеюсь, вам понравился этот блог, в итоге он получился довольно длинным. Как всегда, если у вас есть какие-либо вопросы/комментарии или отзывы по этому поводу, пожалуйста, не стесняйтесь оставлять свои комментарии и вопросы в разделе комментариев блога только пожалуйста! Пожалуйста, НЕ ЗВОНИТЕ НА НАШИ ТЕЛЕФОННЫЕ ЛИНИИ и ПОЖАЛУЙСТА, НЕ ОТПРАВЛЯЙТЕ ВАШИ ВОПРОСЫ В ЧАСТНУЮ ЭЛЕКТРОННУЮ ПОЧТУ, поскольку мы являемся малым бизнесом, работающим только в Сассексе / Кенте, и у нас нет времени, ресурсов или мотивации для предоставления бесплатной технической поддержки по телефону. Если вы отправите письмо по электронной почте или заполните контактную форму на нашем веб-сайте, весьма вероятно, что вы не получите ответа, поскольку они засоряют мой почтовый ящик, и у меня нет времени отвечать на них.

‍

Сразу скажу, что если вы разместите свои комментарии/вопросы в разделе «Комментарии к блогу» ниже и предоставите ответ своему пациенту, я помогу, чем смогу. Пожалуйста, не размещайте ссылки, если они не имеют отношения к вашему запросу, поскольку такие комментарии будут удалены. Также я заметил, что много моего контента появляется на сайтах других людей, пожалуйста, не копируйте контент с нашего сайта. Спасибо.

‍

До следующего раза,

Том

Лучший тип провода для домашней электропроводки

Существуют, пожалуй, сотни доступных электрических проводов и кабелей для жилых домов, но они не созданы равными. Когда дело доходит до электропроводки в частных домах, некоторые электрические кабели используются гораздо чаще, чем другие, потому что они лучше соответствуют требованиям современных домов и их проще прокладывать. Поскольку требования к электропроводке в доме одинаковы, вам не нужно изобретать велосипед каждый раз, когда вы устанавливаете новый провод в доме. Хотите знать, какие провода ожидать в вашем частном доме? Посмотрите наш список лучших проводов для домашней электропроводки.

Неметаллический провод Romex

Провод Romex или NM является наиболее распространенным типом электрических проводов, используемых в домах со второй половины 20-го века. Обратите внимание, что пока он светит в частных домах, он не используется в жилых домах, которые превышают три этажа. Поэтому вряд ли вы найдете провод НМ в своей квартире, если только это не очень короткий дом.

Как правило, этот кабель предназначен для использования внутри помещений, включая выключатели, освещение и электронику, такую ​​как холодильники, обогреватели и охладители. Провода NM обычно имеют три проводника и трехветвевую цепь, которая включает в себя провод под напряжением, провод заземления и нейтральный провод. Кабели Romex обычно проходят сквозь стены дома. Домовладельцы чаще всего используют размеры от 14 до 6, поскольку они соответствуют характеристикам, необходимым для стандартных домов. Каждый размер имеет цветовую кодировку с характерным цветом. По сути, большая часть вашего частного дома запитана проводом NM. Тем не менее, некоторые из более крупных мощных устройств требуют различных типов кабелей.

Подземный питающий кабель UF

Хотя провод NM подходит для большинства внутренних целей, в частном доме также требуется неметаллический наружный кабель, устойчивый к воде, погоде, жаре и истиранию. Наиболее распространенным кабелем, используемым для этой цели в частном доме, является подземный фидерный кабель. Как и NM, UF-кабель имеет заземление, нейтраль и горячий провод. Однако подземный фидерный кабель может выдержать большой износ, чего просто не может сделать кабель Romex. Ключом к этой способности является твердая пластиковая оболочка, окружающая кабель. Помимо наружных целей, этот тип кабеля также используется для проводки цепей.

Кабели в металлической оболочке/провода THHN/THWN

Каждый домовладелец знает, что незавершенные помещения, такие как чердак, подвал или гараж, могут быть проблематичными при прокладке проводки. В этих областях вам понадобится более прочный и долговечный кабель с более толстой внешней оболочкой. Можно выбрать два варианта: кабель с металлической оболочкой и провод THHN/THWN. Оба кабеля хорошо защищены от физических повреждений, которые могут возникнуть в опасных зонах. В домашних условиях кабели с металлической оболочкой используются во внутренних помещениях, включая фидеры, ответвления и некоторые элементы главного электрического щита, такие как подпанели, цепи освещения и отдельные розетки. Эти кабели имеют броню из оцинкованной стали, что позволяет защитить их от большинства видов воздействия в незавершенных частях здания.

THHN/THWN Провод дополнительно защищен металлическим или пластиковым рукавом и имеет более широкий перечень применений в типовом доме. Например, он подходит для обогревателей и мусоропроводов. Кабели THHN/THWN могут выдерживать жару и влажность. Нейлоновое покрытие добавляет этим кабелям дополнительный уровень защиты. В отличие от других кабелей, представленных в этом списке, THHN/THWN представляет собой одножильный провод. Каждый из проводов может быть горячим, нейтральным или заземляющим. Кабели имеют цветовую маркировку в соответствии с их конкретной ролью в цепи.

Кабели низкого напряжения

В то время как типичная электрическая сеть в доме составляет 110-120 вольт, существуют также 50-вольтовые цепи, которые требуют специальной проводки. В современных домах для этой цели используются низковольтные кабели. Обычно они используются в небольших бытовых объектах, требующих минимального потребления электроэнергии, таких как разбрызгиватели для орошения, провода для звонков и большинство термостатов в доме. Обычный размер этих проводов в доме составляет от 12 AWG до 22 AWG. Кабели низкого напряжения можно отличить по небольшому размеру по сравнению со стандартными проводами. Они никогда не должны использоваться в цепях, которые превышают 50 вольт. Хотя с этими кабелями связано не так много рисков, они все же имеют изоляцию или оболочку для повышения защиты.

Другие типы проводов, используемых в частных домах

Несмотря на то, что упомянутые выше провода составляют большую часть электропроводки, используемой в частном доме, в домах вы можете найти и другие типы кабелей. Некоторые из них, такие как телефонный провод и коаксиальные кабели, используются все меньше и меньше, потому что они больше не актуальны, в то время как другие, такие как HDMI и оптоволоконные кабели для передачи данных, продолжают приобретать все большее значение. Алюминиевые служебные кабели иногда используются в панелях размыкания.

Если вы начинаете проект дома с нуля, количество кабелей, которые вам нужно приобрести, может быть огромным.
