Какой насос выбрать для отопления: Какой циркуляционный насос выбрать для отопления дома?

Выбор и расчет насоса для системы отопления частного дома.

Выбор насоса для системы отопления частного дома.

Отопительные системы, в которых вода движется по трубам за счет ее температуры и плотности – (самотеком) уходят в прошлое. Причин здесь много, но самая главная это появление современных композиционных материалов и труб на их основе. И вторая немаловажная деталь низкий КПД системы отопления с естественной циркуляцией.

Насос для системы отопления UPS во фланцевом исполнении

Увеличиваются в размерах наши частные домовладения, дачи и загородные дома. Системы отопления иначе  как многоконтурными построить просто невозможно. Естественно хорошо сбалансированную отопительную систему, работающую за счет естественной циркуляции рассчитать и построить тяжело. Но и стоит ли строить этакого монстра с довольно большими диаметрами труб, если достаточно установить в системе отопления циркуляционный насос.

При этом трубы подводящие тепло к отопительным приборам становятся небольшого диаметра и их легко спрятать в стене или за гипсокартоновой перегородкой. Чугунные радиаторы отопления всю жизнь портившие внешний вид наших квартир заменяются на элегантные биметаллические или алюминиевые. Объем воды в системе отопления уменьшается, значит такая система отопление быстрее прогревается, а при наличии в системе отопления циркуляционного насоса возрастает скорость движения воды, уменьшается разница температур между отопительными приборами и как следствие температура во всех комнатах будет одинаковой, что не вызывает дискомфорта.

И, наверное, самое главное за счет циркуляционного насоса повышается КПД системы отопления в целом, а значит, сокращается расход топлива дорожающего год от года. А о таких устройствах, как полотенцесушители, термостаты, регуляторы температура в каждой из комнат, увлажнители и осушители воздуха при отсутствии в системе циркуляционного насоса даже нельзя мечтать.

Подбор насоса  для системы отопления дома.

К подбору циркуляционного насоса для котельной частного дома, котетжа или дачи необходимо отнестись очень ответственно. Лучше конечно поручит это профессионалам, хотя при наличии небольших базовых знаний и не слишком серьезных требованиях к системе отопления расчет можно сделать самому, основываясь на наших рекомендациях.

Циркуляционный насос подбирается по расходу воды в системе отопления в м3 в час и развиваемому напору в М, исходя из размеров дома и материалов использованных при строительстве дома. Опытный проектировщик подберет насос именно для системы отопления в вашем доме. Если же вы готовы взять ответственность при выборе на себя, то рекомендуем выбрать насос с автоматической регулировкой или хотя бы несколькими скоростями работы. Он конечно дороже, но зато позволит скорректировать ошибки монтажа системы отопления или выбора циркуляционного насоса. У насосов с так называемым мокрым ротором имеется регулировка скорости вращения, и поэтому можно в определенных пределах подрегулировать циркуляцию теплоносителя и исправить  ошибку с подбором насоса.

И так для подбора циркуляционного насоса для частного дома вам необходимо:

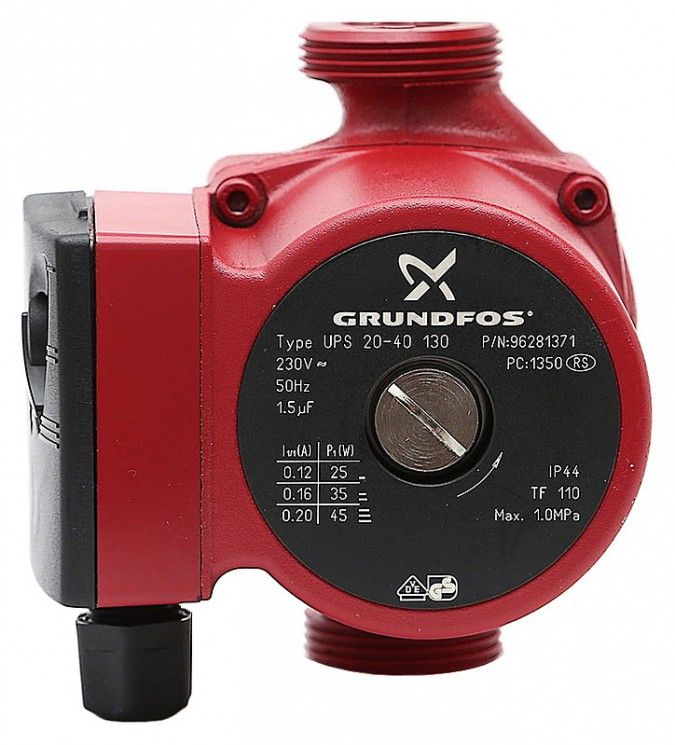

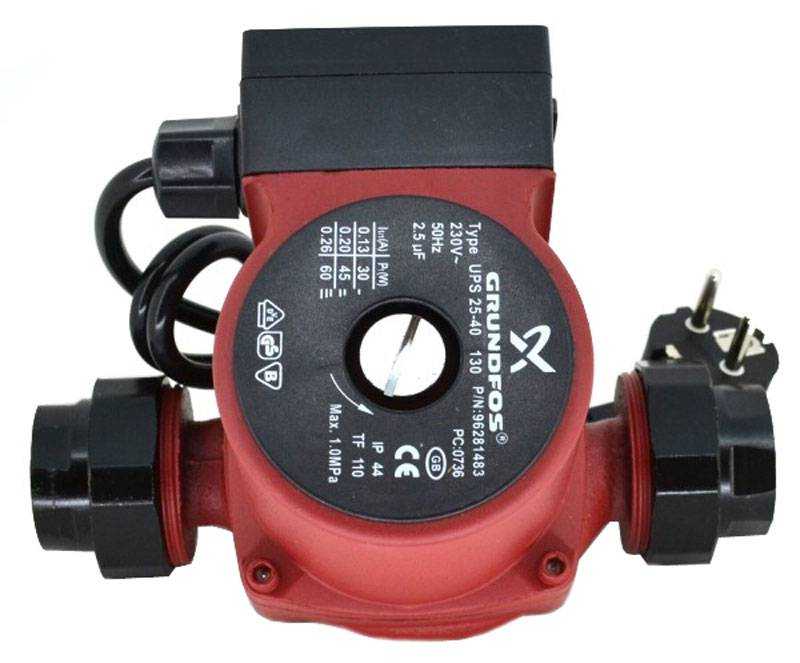

Насос UPS с резьбовым или муфтовым подключением

1. Знать высоту от точки установки насоса до верхней точки самого верхнего отопительного прибора.

2. Отапливаемую площадь помещения.

3. Определить ориентировочно  сопротивление вашей системы отопления. Для примера с нее и начнем.

Трубу так называемые в народе пластмассовые (Pilsa или PPR PN10, 20,25) специально не заостряю внимание на материале – свойства примерно одни и те же. Диаметр Ду40 с чугунными батареями сопротивление системы отопления 1м. Ду 32 с алюминиевыми радиаторами отопления — 1,2 – 1,5м. Ду25 с биметаллическими отопительными приборами – 2м.

Выбираем напор, развиваемый насосом. Например, высота от насоса до верхней точки самого верхнего отопительного прибора у нас 4 метра (в доме два этажа, трубы тонкие, отопительные приборы биметаллические) насос должен развивать напор 4+2 = 6 метров.

Теперь чтобы найти м3/час, отапливаемую мощность переводим в необходимое тепло 10 м отапливаемой площади это 1 кВт, если стены теплые и толстые берем 0,8 кВт тонкие и холодные 1,2 кВт.

Дом теплый площадью 200 м2, стены толстые. 200/10х0,8=16 кВт или 16х0,86=13,76 ккал

Теперь определитесь, какая разница по температуре в системе отопления вам нужна, мы рекомендуем 8-10 градусов, не более и не менее. Больше плохо для котла и комфорта, меньше вам придется приобрести более мощный и дорогой насос, к тому же потребляющий больше электроэнергии. Выбираем 10 градусов.

13,76/10=1,37 м3/час

Следовательно для теплого двухэтажного дома площадью 200 м2, с пластиковыми трубами спрятанными в стенах и биметаллическими радиаторами вам необходим циркуляционный насос с производительностью 1,4 м3/час при напоре 6 метров. Во избежание ошибки эти характеристики у циркуляционного насоса должны быть на второй скорости, а сам насос следует выбирать трехскоростным.

Данным условиям соответствует циркуляционный насос с мокрым ротором UPS 25-70 фирмы GRUNDFOS. Цена фирменного насоса 140 Евро, китайского 70-80 Евро. Электроэнергии он потребляет 150 Вт в час.

Если бы мы использовали более толстые трубы и алюминиевые радиаторы, то подошел бы циркуляционный насос UPS 25-60 180, а он уже стоит 110 Евро. Этот насос потребляет электроэнергии меньше – 110 Вт в час.

Как видите проектирование системы отопления, и подбор циркуляционного насоса лучше делать до начала работ, так вы еще сможете сэкономить на материалах и эксплуатационных затратах.

О том, как правильно смонтировать циркуляционный насос для системы отопления читайте в следующей статье.

Парамонов Ю.О. ООО предприятие Энергостром, 2013 год.

Какой циркуляционный насос выбрать для системы отопления загородного дома.

Как выбрать циркуляционный насос для системы отопления загородного дома.

Все больше и больше горожан становятся счастливыми обладателями загородных домов. И если раньше дачная жизнь ассоциировалась только с жарким летом, то теперь сезон длиться практически круглый год. Однако далеко не все готовы мириться с неудобствами «стародачной» жизни – современному человеку для нормального отдыха требуется привычный комфорт. А в нашем не слишком мягком климате в это понятие входит, прежде всего, тепло в родном жилище. Именно поэтому, устройство систем отопления – весьма животрепещущая проблема для владельцев недвижимости на природе. Далеко не все понимают, что для поддержания нормальной температуры в помещении требуется не только отопительный котел и трубы с батареями, но и целый ряд достаточно сложных приборов и устройств, без которых тепла попросту не будет. Одним из таких незаменимых приспособлений является, безусловно, циркуляционный насос. И хотя подбор и монтаж этого незаменимого элемента систем отопления лучше доверить специалистам, ориентироваться в теме стоит и владельцам домов. В домах, коттеджах площадью до 100 м². могут использоваться отопительные системы открытого типа. Принцип их работы основан на явлении конвекции – нагретый теплоноситель «легче» холодного и естественным образом поднимается наверх, откуда разливается по ветвям отопительной системы, отдавая тепло в воздух. Однако, несмотря на простоту и относительную дешевизну, такой способ отопления имеет ограниченное применение – прежде всего потому, что пригоден только для домов небольшой площади – приблизительно до 100 м²., стоит отметить и невысокую эффективность данного метода.

Циркуляционный насос — насос, который устанавливается непосредственно в трубопровод и обеспечивает перемещение теплоносителя по трубопроводу, как правило системы отопления закрытого типа, повышая эффективность отопления. Для систем отопления частных домов почти более десятилетия применяют насосы с так называемым «мокрым ротором», например, GRUNDFOS типа UPS. Особенностью этой конструкции является то, что охлаждение и смазка подвижных частей производится протекающей жидкостью, делая работу агрегата бесшумной и надежной. Особенностью современных циркуляционных насосов являются экономичность, долговечность, небольшие габариты и бесшумность. Для домов с площадью свыше 150 м². необходимо применять принудительную циркуляцию теплоносителя, так как естественная конвекция уже не сможет обеспечить равномерный прогрев всех отопительных приборов (батарей). Циркуляционный насос перемещает жидкость по системе с заданной скоростью, быстро и эффективно доставляя тепло во все уголки здания. При этом важно правильно подобрать насос в соответствии с гидравлическими параметрами конкретной отопительной системы. Это лучше доверить специалистам.

Для правильного выбора циркуляционного насоса прежде всего, необходимо знать сколько тепла понадобиться для отопления дома. Это достаточно сложный расчет, который включает в себя много параметров и делается специалистами. Важным является все: какие окна установлены в здании, как утеплены стены, пол и перекрытия, предусмотрены ли термостатические вентили в системе и т.д. и т.п. Результатом этих вычислений становится определение необходимой объемной подачи теплоносителя в системе (м°/ч), по которой и подбирается насос. При реконструкции уже существующей системы предпочтительнее воспользоваться регулируемым насосом, например насосы Grundfos Alfa 2. Такие циркуляционные насосы самостоятельно адаптируется к изменению расхода в системе, практически бесшумны и очень экономичны. Для приблизительной ориентации можно воспользоваться таблицей:

Таблица 1.

где хх — диаметр трубопровода

Часто в задают вопрос: «Почему шумят трубы системы отопления? Как убрать шум в трубах?»

Шум в трубопроводах вызывается обычно либо неправильно подобранным («переразмеренным») и установленным насосом, либо наличием воздуха в системе. Именно поэтому нужно с особым вниманием отнестись к подбору и монтажу циркуляционного насоса. Следует заметить, что рекомендуется устанавливать гидрокомпенсатор (гидроаккумулятор, мембранный бак). Этот бак ставится для поддержания требуемого статического давления в системе. Гидрокомпенсатор позволяет избежать кавитационных нагрузок, которые вредны для насоса и создают шум в трубах. Если в отопительную систему попал воздух, это тоже будет вызывать гул. Поэтому необходимо перед запуском отопления правильно удалить воздух из трубопроводов.

Для решения данной проблемы необходимо:

1. Заполнить систему полностью.
2. Удалить воздух из «воздушек» (специальных клапанов на отопительных приборах).
3. Включить котел.
4. Включить насос и открыть кран радиатора, убедившись, что циркуляция воды есть.
5. Дать насосу поработать несколько минут.
6. Выключить насос и повторно удалить воздух из системы.
7. Проверить статическое давление и, при необходимости, дополнить систему водой (см. Таблицу 2)
8. Повторно включить и, если это нужно, отрегулировать насос (обычно для регулируемых насосов это не требуется).

Таблица 2. Необходимое статическое давление на входе в насос.

Современные центробежные насосы могут без вреда для себя отключаться на длительное время, не использоваться, например в летнее время. Даже если в результате остановки в теле насоса возникнут отложения, их легко удалить, переключив нерегулируемый насос на максимальную скорость вращения. Регулируемые насосы, такие как GRUNDFOS ALPHA 2, Magna 3 снабжены специальной функцией деблокирования.

Современные модели циркуляционные насосы имеют вал и подшипники, сделанные из керамики. Это не только продлевает срок службы, но и делает их практически бесшумными в эксплуатации. Стоит заметить, что эти небольшие устройства очень экономичны и потребляют энергии не больше, чем, скажем, небольшая электрическая лампочка. Тем не менее, недавно все ведущие европейские производители циркуляционных насосов пришли к соглашению о единой классификации по энергопотреблению. При этом насосы класса «А» потребляют в среднем 6 Вт, что соответствует 90 кВт ч в год. Даже проверенные временем модели (GRUNDFOS UPS 100) будут в основном соответствовать классу В. Безусловно, надо отметить, что наиболее экономичны регулируемые циркуляционные насосы. Срок службы качественного циркуляционного насоса составляет не менее 10 лет. Для длительной бесперебойной работы следует соблюдать рекомендации производителей: правильно подобрать и установить циркуляционный насос, использовать в системе специально подготовленную воду, не допускать «завоздушивания» системы.

Большой ассортимент циркуляционных насосов позволяет сделать оптимальный подбор для каждой индивидуальной системы. Это обеспечивает отсутствие эксплуатационных проблем и долгую бесперебойную службу.

Для повышения комфорта и экономии энергии в систему ГВС индивидуального дома можно установить специальный циркуляционный насос, например GRUNDFOS UP Comfort. Это позволит не дожидаться, пока из крана пойдет горячая вода, что не только снижает затраты на электроэнергию, но и уменьшает расход воды. Стоит заметить, что в 2002 г. насос GRUNDFOS UP Comfort получил европейскую премию за промышленный дизайн. В случае использования в качестве системы отопления системы «теплый пол» следует использовать регулируемые циркуляционные насосы типа ALPHA . При устройстве теплых полов все петли должны быть сбалансированы на одинаковый перепад давления, при этом потери давления в самой длинной петле (не более 120 м) определяют необходимый напор насоса. Из-за малого температурного перепада и большого перепада давления в системе подогрева полов требуется насос большей мощности, чем для радиаторной системы. Кроме того, следует учесть, что каждое помещение должно иметь свою систему управления. В случае использования в качестве системы отопления системы «теплый пол» следует использовать регулируемые циркуляционные насосы типа ALPHA . При устройстве теплых полов все петли должны быть сбалансированы на одинаковый перепад давления, при этом потери давления в самой длинной петле (не более 120 м) определяют необходимый напор насоса. Из-за малого температурного перепада и большого перепада давления в системе подогрева полов требуется насос большей мощности, чем для радиаторной системы. Кроме того, следует учесть, что каждое помещение должно иметь свою систему управления.

В таблице 3 приведены ориентировочные данные для подбора насосов для теплых полов.

Таблица 3. Рекомендуемый регулируемый насос для систем «Теплых полов»

Итак, в нашем обзоре мы постарались ответить на большинство вопросов, которые возникают у покупателей циркуляционных насосов. Безусловно, как уже говорилось, расчет и монтаж систем отопления – дело сложное и требующее квалифицированного подхода. Однако понять, как система работает и для чего и как служат различные ее элементы несложно и вполне доступно современному домовладельцу. Более того, такие познания не только облегчат эксплуатацию дома, но и позволят с открытыми глазами сделать выбор наилучшего варианта среди всего многообразия сегодняшнего рынка.

Ознакомиться с линейкой циркуляционных насосов Grundfos Вы можете в разделе Циркуляционные насосы для систем отопления и кондиционирования

Вот как выбрать тепловой насос подходящего размера для вашего дома

Ваш тепловой насос играет важную роль в поддержании нужной температуры в вашем доме, забирая тепло из наружного воздуха в ваше жилое пространство зимой, а также удаляя тепла и передачи его на улицу в летнее время. Но чтобы тепловой насос работал правильно, он должен быть подходящего размера для вашего помещения.

Может показаться, что найти правильный тепловой насос легче сказать, чем сделать. Но есть некоторые общие рекомендации, которые помогут вам найти тепловой насос нужного размера, чтобы правильно обогревать и охлаждать ваш дом энергоэффективным способом.

Важность выбора теплового насоса нужного размера

Может показаться, что размер вашего теплового насоса не так уж важен. В конце концов, что самое худшее может случиться, если он будет слишком маленьким или слишком большим? Возможно, вы удивитесь, узнав, насколько важно подобрать правильный размер. Слишком маленький или слишком большой тепловой насос может привести к пустой трате денег.

Раскрытие информации рекламодателем

HVAC.com представляет информацию, собранную независимо от официальных сайтов поставщиков. Мы регулярно обновляем сайт, чтобы эта информация всегда была актуальной и точной. Предложения, которые появляются на этом сайте, исходят от компаний, от которых HVAC.com получает компенсацию. HVAC.com не включает всех доступных поставщиков услуг.

OK

Если ваш тепловой насос слишком мал для вашего дома, он, скорее всего, не будет работать должным образом. Вы можете в конечном итоге заплатить более высокий счет за коммунальные услуги, потому что тепловой насос будет изо всех сил пытаться нагреть и охладить ваш дом. Поскольку тепловому насосу приходится работать усерднее, чтобы нагреть ваш дом до нужной температуры, вы также можете рассчитывать на более высокие затраты на ремонт и техническое обслуживание.

С другой стороны, если ваш тепловой насос слишком большой, он будет производить больше энергии, чем вам нужно, что приводит к трате энергии и снижению эффективности.

Как определить размер теплового насоса

Есть несколько различных методов, которые вы можете использовать, чтобы подобрать тепловой насос нужного размера для вашего дома: ручной J и квадратные метры. Мы обсудим каждый из них более подробно ниже.

Manual J

Manual J — это отраслевой стандарт расчета теплового насоса. Он был создан Американскими подрядчиками по кондиционированию воздуха, чтобы помочь определить правильный размер теплового насоса для вашего дома на основе восьми различных факторов. Восемь факторов, рассматриваемых в Руководстве J, таковы:

• Местный климат, в том числе, сколько дней в году вам необходимо отопление и охлаждение
• Площадь и планировка вашего дома
• Сколько у вас окон и где они расположены
• Фильтрация воздуха в вашем доме
• Качество изоляции в вашем доме
• Сколько человек живет в вашем доме
• Предпочитаемая вами температура
• Теплогенерирующие приборы в вашем доме

Площадь в квадратных футах

Существует множество факторов, которые учитываются при расчете мощности вашего теплового насоса, и это может быть сложно определить, как каждый из них влияет на ваши потребности в тепловом насосе. К счастью, есть более простой подход к выбору теплового насоса нужного размера.

Обычно на каждые 500 квадратных футов вашего дома требуется одна тонна мощности кондиционера. Вот несколько рекомендаций, которые помогут вам определить необходимое количество тонн:

• 500 квадратных футов: 1 тонна
• 1000 квадратных футов: 2 тонны
• 1500 квадратных футов: 3 тонны
• 2000 квадратных футов: 4 тонны
• 2500 квадратных футов: 5 тонн
• 3000 квадратных футов: 6 тонн

Также важно знать, чему равна каждая тонна в БТЕ или британских тепловых единицах, которые используются для определения размера теплового насоса. Используйте эту таблицу, чтобы определить количество БТЕ, необходимое для вашего дома:

Таблица размеров теплового насоса

Как только вы узнаете необходимое количество БТЕ, необходимое для теплового насоса вашего дома, вы можете начать делать покупки. Помните, что вы также можете работать с экспертом по HVAC, который может дать некоторые рекомендации и советы.

Практический результат

Выбор правильного размера теплового насоса для вашего дома имеет решающее значение, когда речь идет об экономии денег на энергию и поддержании нужной температуры в вашем доме как зимой, так и летом. Поначалу определение размера теплового насоса может показаться сложным, но на самом деле разобраться в этом довольно просто. И, к счастью, существует множество онлайн-калькуляторов расчета теплового насоса, которые еще больше упрощают этот процесс. И как только вы узнаете, какой размер теплового насоса вам нужен, процесс поиска подходящего не составит труда.

Продолжайте читать, чтобы узнать больше об отоплении и охлаждении вашего дома:

• Тепловой насос и печь: изучите разницу и узнайте, какая из них лучше для вас
• Руководство по покупке теплового насоса: все, что вам нужно знать об этой печи и альтернатива переменному току
• Эта простая вещь поможет вашей печи прослужить дольше

Вот 23 способа сэкономить на счетах за электроэнергию прямо сейчас

+21 еще
Посмотреть все фотографии

Выбор подходящего насоса для вашей системы теплопередачи

Просмотр PDF-версии

Ваш насос оказывает огромное влияние на вашу систему теплопередачи. Это влияет на производительность, эффективность и может даже повлиять на срок службы вашей жидкости. Итак, что вам нужно знать при выборе насоса для вашей системы?

Для начала рассмотрим наиболее распространенные насосы, используемые в системах теплопередачи.

Рис. 1: Поперечное сечение центробежного насоса. (фото из Википедии)

Рис. 1: Поперечное сечение центробежного насоса. (фото любезно предоставлено Википедией)

Центробежные насосы (рис. 1) очень распространены в системах с теплоносителями. Эти насосы в основном используют рабочее колесо с вращающимися лопастями для придания скорости жидкости и перемещения ее по системе.

Некоторые центробежные насосы изготавливаются специально для теплоносителей и используют более прочные материалы, закрытые рабочие колеса, более качественные уплотнения и поддерживают температуру до 850°F (454°C) для работы в самых сложных условиях.

Центробежные насосы также позволяют выбирать между герметичной и бессальниковой конструкцией. В этой статье от Process Heating содержится полезная информация по этой теме.

Объемные насосы прямого вытеснения (рис. 2) не так распространены, но обычно используются в небольших системах с электрическим обогревом. Эти устройства, также известные как шестеренчатые насосы, улавливают жидкость между блокирующими зубьями шестерни и выталкивают жидкость в остальную часть системы. Обычно они имеют механические уплотнения.

Независимо от того, какой тип насоса вы рассматриваете, уточните у производителя, подходит ли он для использования с теплоносителями. Также держитесь подальше от стандартных технологических насосов — они не так долговечны и, как правило, недостаточно хорошо работают с теплоносителями.

Рисунок 2: Объемный насос. (фото любезно предоставлено Википедией)

Рис. 2: Объемный насос. (фото из Википедии)

Некоторые производители специализируются на насосах для теплоносителя. Dean Pump Division, MP Pumps, Inc. и Teikoku/Chempump — это лишь несколько примеров центробежных конструкций. Насос Viking – это один из возможных вариантов, если вам нужен объемный насос объемного типа.

Некоторые из этих производителей также предлагают услуги по индивидуальному проектированию и даже могут помочь определить правильный размер для вашей помпы. Здесь решающим фактором является размер — насос должен быть достаточно мощным, чтобы справиться с вязкостью жидкости и перемещать жидкость по всей системе. Если он меньше, насос не будет подавать достаточное количество жидкости в систему. Эта ситуация, широко известная как «низкий расход», может вызвать серьезные проблемы, включая кавитацию насоса, плохую производительность и более высокие, чем рекомендуемые, температуры пленки, что приведет к быстрому разрушению вашей жидкости.

Ключевым моментом является мощность – насос надлежащего размера должен иметь достаточную мощность для подачи в систему достаточного количества жидкости для эффективной работы.

Еще один важный момент, о котором часто забывают: убедитесь, что насос способен работать с вязкостью жидкости при температуре окружающей среды (пусковой), а не только при рабочей (выходной) температуре.
