Одножильный или двужильный кабель для теплого пола, какой лучше

Электрический теплый пол – популярный, удобный и доступный вариант обогрева квартир и частных домов. Эту систему можно использовать в качества основного или дополнительного источника тепла в любых помещениях. Она обладает целым рядом преимуществ:

• создает и поддерживает комфортную температуру, распределенную по всей комнате равномерно;
• не сушит воздух;
• потребляет мало электроэнергии;
• подходит для любой типовой квартиры с низкими потолками, так как при монтаже уровень пола поднимается незначительно;
• служит 50 и более лет.

В нашем магазине большой ассортимент электрических теплых полов на основе нагревательного кабеля. Он может быть одножильным или двужильным. Какой же кабель для создания теплого пола лучше выбирать? Чтобы ответить на этот вопрос, необходимо ознакомиться с их конструкцией и особенностями монтажа.

Одножильный теплый пол

Изделие состоит из кабеля с одной нагревательной жилой, соединительными муфтами и монтажными проводами с двух сторон. Кабель имеет двухслойную изоляцию и экранирующую оплетку, которые дают механическую и электрическую защиту. Соединительные муфты надежно герметизируют места соединения нагревательной жилы и экрана с двумя медными проводами монтажного конца. Оба монтажных провода должны подвиться к месту подключения к питанию и терморегулятору.

Одножильный электрический теплый пол рекомендуется использовать для обогрева нежилых помещений, таких как санузлы, прихожие, коридоры, лоджии, балконы, зимние сады.

Двужильный теплый пол

В основе двужильного греющего кабеля два проводника, которые, соответственно, увеличивают мощность системы. В отличие от одножильных, такие изделия имеют соединительную муфту и установочный провод только с одной стороны, а с другой стороны они оснащены концевой муфтой. Такая конструкция позволяет подключать к питанию и терморегулятору только один конец кабеля. А это упрощает раскладку секции.

Состав двужильной нагревательной секции

Конструкция двужильного нагревательного кабеля

Двухжильный теплый пол подходит для обогрева помещений, где люди проводят значительную часть времени, например, кухня, спальня, гостиная.

Монтаж теплого пола

Монтаж и одножильной, и двужильной нагревательной секции проходит в несколько этапов:

• Расчет мощности для обогреваемого помещения и выбор оптимальной модели.
• Подготовка плана с указанием схемы раскладки кабеля, места установки терморегулятора, датчика температуры и их подключения.
• Собственно монтаж.

Расчет мощности

В первую очередь определяют, будет ли теплый пол основной или дополнительной системой отопления. Если планируется использовать его как вспомогательный источник обогрева, то удельная мощность секции должна составлять не менее 150 Вт на кв. метр свободной площади. При расчете необходимо учитывать мощность главного источника тепла.

Если комплект будет основной системой отопления, удельная мощность нагревательной секции должна составлять 180 Вт на кв. метр. При этом кабель должен занимать не менее 70% от общей площади обогреваемой комнаты.

Значения мощности приведены для помещений с высотой потолков не более 4 м. Стоит также понимать, что чем выше мощность теплого пола, тем больше электроэнергии он потребляет. Поэтому нужно правильно рассчитать нагрузку на электропроводку и при несоответствии последнюю нужно заменить. Нагревательные секции мощностью 2 кВт и более необходимо подключать через специальную проводку и отдельный автомат.

Важно! Одной нагревательной секцией нельзя греть сразу два помещения.

Иногда в одной комнате комбинируют два разных напольных покрытия, например, ламинат и плитку. Они обладают разной теплопроводностью, потому под каждый материал необходимо укладывать отдельный греющий кабель и подключать ее к собственному терморегулятору.

Подготовка плана

Сначала определяют обогреваемую площадь. Систему не следует устанавливать под мебелью без ножек и бытовой техникой. От стен и мебели отступают 5 см.

Затем рассчитывают шаг укладки кабеля по формуле:

Шаг укладки (см) = (100хS)/L, где

S – площадь обогреваемой поверхности, м2;

L – длина нагревательного кабеля, м.

При укладке кабеля допускается отклонение от расчетного шага на 1 см в сторону увеличения. Расстояние между витками не должно быть меньше 8 см.

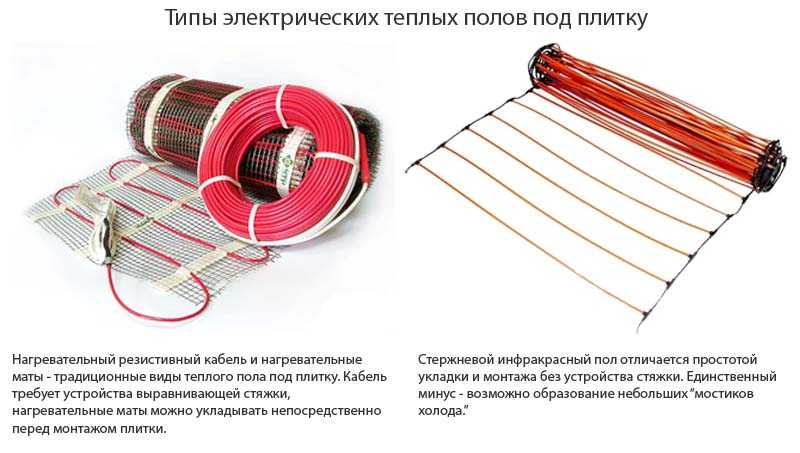

Если для обогрева выбраны целостные маты с закрепленными на сетке нагревательными элементами, то этот этап пропускают. У таких видов изделий одно- или двужильный кабель уже уложен с необходимым шагом. Нагревательные маты подходят для стандартных по конфигурации комнат.

Определяют место установки терморегулятора. Устройство нельзя располагать в помещениях с повышенной влажностью, поэтому его нужно вынести за его пределы. Регулятор температуры устанавливают на высоте 80 см от уровня напольного покрытия, в удобном и легкодоступном месте.

Далее чертят схему раскладки кабеля, отмечают место установки регулятора, датчика температуры пола, соединительных и концевых муфт. Если на обогреваемой площади имеются термокомпенсационные швы, то схема раскладки планируется так, чтобы нагревательная секция их не пересекала. Монтажные концы должны быть подведены к терморегулятору. При планировании раскладки одножильного кабеля теплого пола необходимо учитывать, что к регулятору нужно подвести два установочных провода.

Все муфты располагают в полу. Между секцией и другими нагревательными приборами не должно быть меньше 10 см. Помещенный в гофрированную трубку датчик температуры пола располагают в полу на расстоянии 50 см от стены, где установлен терморегулятор. Для максимально точного измерения температуры пола трубку с датчиком внутри следует располагать посередине витков кабеля.

Схема раскладки одножильной нагревательной секции

Монтаж

Перед началом монтажа необходимо подготовить основание для укладки. Оно должно быть ровным, чистым и грунтованным.

Непосредственно монтаж выполняется в следующей последовательности:

1. В стене делают углубление для установки терморегулятора и штробу для прокладки электропроводки, установочных проводов нагревательного кабеля и гофрированной трубки.

2. Укладывают теплоизоляцию.

3. Закрепляют монтажную ленту.

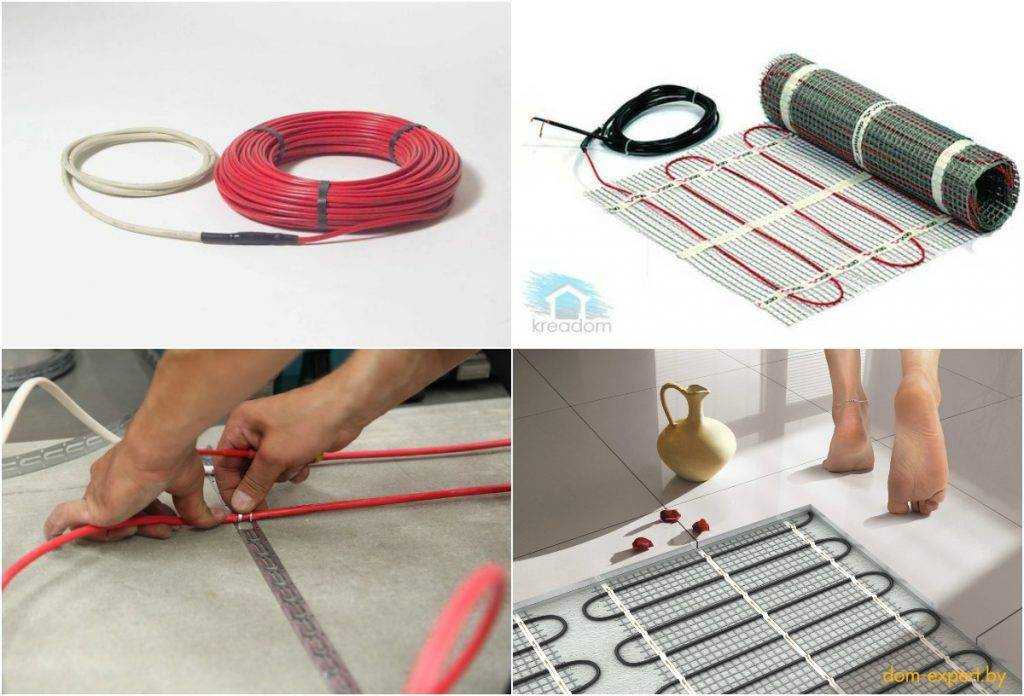

4. Укладывают с постоянным шагом кабель, закрепляя его зажимами монтажной ленты.

5. Устанавливают датчик температуры пола. Сначала помещают его в гофрированную трубку так, чтобы он оказался в ее конце, и плотно закрывают заглушкой. Затем монтажную трубку с датчиком размещают в месте в соответствии с планом. Чтобы она не смещалась в процессе дальнейшего монтажа, ее закрепляют на полу небольшим количеством плиточного клея или раствора. Открытый конец трубки с выведенными установочными проводами подводят к регулятору температуры или распаечной коробке. Последняя применяется, когда к одному терморегулятору подсоединяется две и более нагревательных секций. Трубку у стены нельзя заламывать, радиус изгиба должен быть не меньше 5 см.

Если же используется нагревательный мат, то порядок немного меняется. Сначала устанавливают датчик температуры, а затем сверху раскладывают мат.

6. Устанавливают терморегулятор в соответствии с приложенной к нему инструкцией.

7. Подключают к регулятору температуры установочные провода нагревательной секции, датчика температуры пола, питание.

8. Проверяют работоспособность системы, включив питание и убедившись, что кабель нагревается.

9. Заливают цементно-песчаную стяжку или плиточный клей.

10. Укладывают напольное покрытие.

Запускать систему «теплый пол» разрешается только после полного высыхания цементно-песчаной стяжки, иначе она растрескается. Монтаж и подключение прибора рекомендуем доверить специалистам.

Итоги

Однозначного ответа на вопрос, что лучше использовать для электрического подогрева пола одно- или двужильный кабель нет. Обе разновидности эффективно работают.

Для правильного выбора модификации теплого пола, необходимо рассчитать удельную тепловую емкость и параметры помещения. В больших комнатах рекомендуется использовать двужильную нагревательную секцию, у одножильной тепловая отдача меньше. В помещениях сложной конфигурации проще монтировать двужильный кабель для пола, так как его второй конец не нужно подводить к термостату.

Сравнительная таблица:

В нашем магазине можно купить одножильные и двужильные электрические теплые полы как в виде нагревательных кабелей, так и матов. Цена зависит от их мощности. Есть доставка по Москве и в регионы.

Теплый пол одножильный и двухжильный.

В чем разница? Что лучше?

Статьи

Какой фирмы покупать теплый пол?

25.12.2018


60348

Актуальный вопрос, который всегда встает после решения устроить дома подогрев – какой фирмы лучше купить теплый пол? Выбирать между греющим кабелем и инфракрасной пленкой дол

Читать далее

Как выбрать теплый пол?

10. 02.2018


16788

Современные электрические системы напольного обогрева сделали теплый пол доступным в любом помещении. При этом каждый нагревательный элемент имеет свои особенности, котор

Читать далее

Теплый пол под ламинат

01.04.2021


41050

Установить электрический теплый пол под ламинат несложно, но сначала надо определиться с непростым выбором. Ламинат – это недорогой, практичный и простой в монтаже материал,

Читать далее

Позвольте нам помочь вам выбрать идеальную систему теплого пола для вас

Какую систему теплого пола выбрать?

Нужна помощь? Вы, вероятно, знаете, что на рынке существует множество различных систем, каждая из которых предъявляет различные требования. Благодаря современным методам производства большинство продуктов на рынке очень надежны, однако существует огромная разница в производительности, поэтому разумно провести исследование и выбрать продукт, который подходит для вашего проекта. Некоторые системы на рынке имеют очень низкую мощность (от 60 ватт на кв. м) и предназначены для использования в странах, где стандарты изоляции намного выше, чем в Великобритании. Мы принимали активное участие в процессе проектирования продаваемых нами систем, и они специально адаптированы к требованиям Великобритании.

Однако более высокая производительность не означает более высокие эксплуатационные расходы, это просто означает, что желаемая температура может быть достигнута намного быстрее. Как только температура достигнута, сложный контроллер термостата FH-01 обеспечивает мощность, достаточную для поддержания установленной вами температуры.

Посмотреть продукты

Одножильные или двухжильные кабели?

Важно отметить, что мы поставляем только двухжильные нагревательные кабели. Двухжильные кабели имеют два нагревательных элемента внутри, что дает два важных преимущества по сравнению с «одножильными» кабелями.

Во-первых, у вас есть только один конец для подключения к источнику питания, что является большим преимуществом в процессе установки.

Во-вторых, ЭДС (электромагнитное поле), создаваемое всеми электрическими приборами и проводкой, резко снижается до практически неизмеримого уровня. Хотя сегодня это может не вызывать у вас серьезной озабоченности, в настоящее время по всему миру проводится множество исследований воздействия ЭМП, и невозможно предсказать, какие результаты могут быть получены в ближайшие годы.

Посмотреть продукты

Гибкость

Как и во многих других вещах в жизни, трудно найти универсальный продукт, поэтому, чтобы удовлетворить все типы помещений, мы поставляем 3 различных системы обогрева под плитку, каждая из которых использовать такие же высококачественные кабели. №

Для небольших помещений и площадей сложной формы мы предлагаем вариант комплекта кабелей, в котором нагревательный кабель диаметром 3 мм поставляется на барабане с лентой для крепления к полу.

Для больших площадей, где вы хотите быстро покрыть пол, мы предлагаем кабельный мат с двумя вариантами мощности. Тепловая мощность Varme mat 150 составляет 150 Вт на кв.м, что идеально подходит для внутренних помещений. 9№ 0005

Varme mat 200 обеспечивает повышенную теплоотдачу 200 Вт на кв. м, что делает его идеальным для зимних садов и других помещений с высокими потерями тепла.

Обратите внимание: Все кабельные коврики поставляются в комплекте с цифровым термостатом, грунтовкой для пола, роликом, полом и зондом.

Посмотреть продукты

Водяные теплые полы

Теплые полы считаются лучшим и современным способом обогрева вашего дома/рабочего места. Они менее навязчивы и более энергоэффективны, чем неприглядные радиаторы, а также полезны для вашего здоровья.

Использование труб теплой воды, которые полностью скрыты в полу помещения, мягко и равномерно излучают тепло по всему помещению, что гарантирует отсутствие чрезмерно горячих или холодных участков. С газовым теплым полом это дает свободу располагать мебель там, где вам нравится, не беспокоясь о том, где расположены радиаторы.

Свяжитесь с нами по телефону 0115 9632314 или по электронной почте , если вам потребуется дополнительная информация.

Свяжитесь с нами

Электрическая система внутреннего обогрева со свободным проводом — Кабель для обогрева пола в помещении

• Внутреннее отопление Corewarm со свободным проводом

Система обогрева со свободным проводом подходит для установки в небольших помещениях или помещениях неправильной формы. Незакрепленный нагревательный провод укладывается непосредственно под чистовой пол (это может быть плитка/мрамор/паркет). Различное расстояние между кабелями, доступное во время установки, позволяет установщику настраивать требования и легко укладывать кабель вокруг светильника, следуя схеме контура в соответствии с настройкой в ​​помещении.
Нагревательный кабель делится на одножильный нагревательный кабель и двухжильный нагревательный кабель.

Одножильный нагревательный кабель (SCW)

Технические данные

– Линейная плотность мощности: 10 Вт/м – 15 Вт/м
– Номинальное напряжение: 230 В, 50 Гц
– Максимальная рабочая температура: 90°C
– Проводник Одножильный, сплав сопротивления класса 2
– Изоляция жилы: фторполимер Advance/XLPE
– Экран заземления: медный экран
– Внешняя оболочка: HRPVC/XLPO/TPE
– Подключение холодного ввода: крепление типа Y (длиной до 4 м) – 2 жильных кабеля с каждой стороны
– Диаметр кабеля: до 3,25 мм в зависимости от изоляционных материалов и требований заказчика

Ассортимент продукции Модель: SCW

Средняя выходная мощность : 200W/m²

Product code	Area (m²)	Wattage (W)
SCW400	1. 5-2.4	400
SCW600	2.5-3.4	600
SCW800	3.5-4.4	800
SCW1000	4.5-5.4	1000
SCW1200	5.5-6.4	1200
SCW1400	6.5- 7.4	1400
SCW1600	7.5-8.4	1600
SCW1800	8.5-9.4	1800
SCW2000	9.5-10.4	2000
SCW2200	10,4-12.0	2200

Dual Core Saled Cable (DCW)

9000 2 .

– Номинальное напряжение: 230 В, 50 Гц
– Максимальная рабочая температура: 90°C
– Проводник: двухжильный, сплав сопротивления класса 2
– Изоляция жилы: Advance Fluoro полимер/XLPE
– Экран заземления: Медный экран
– Внешняя оболочка : ХРПВХ/XLPO/TPE
– Подключение холодного ввода: крепление типа Y (до 4 м)-3 жилы
– Диаметр кабеля: от 3,30 мм до 5,25 мм в зависимости от изолирующих материалов и требований заказчика

Ассортимент продукции Модель: DCW

Выходная мощность: 160 Вт /m²
