Какой кабель использовать для проводки в квартире

Какой кабель использовать для проводки в квартире

При выполнении ремонтных работ в квартире перед ее владельцем часто встает вопрос замены проводки, а вместе с ним еще и какой кабель использовать для проводки в квартире. Конечно можно положиться на добросовестность и профессионализм монтажников, но во-первых, не всегда они есть, так, как в небольших квартирах очень часто ремонт проводится своими силами. Во вторых нередко бывает, что некоторые мастера на самом деле не совсем электрики, а просто шабашники, и могут посоветовать кабель, который для проводки в принципе не годится. На самом деле все будет работать, но вот сколько — это уже вопрос.

Некачественная проводка — причина пожара

Очень часто причиной пожара стает замыкание проводки, и не всегда из-за старой проводки. Новая проводка сделанная из некачественного кабеля, либо из кабеля не предназначенного для прокладки электропроводки часто стает причиной короткого замыкания. Так что вопрос безопасности во многом зависит от того, какой кабель использовать для проводки в квартире.

Медный или алюминиевый

В настоящее время алюминиевый кабель для проводки в квартирах и домах почти не используют, это раньше применяли только такой кабель, но сейчас с развитием техники постоянно растет количество потребителей электроэнергии в квартирах, а также увеличивается их мощность. Все дело в том, что алюминий имеет меньшую токопроводность, а значит нужно использовать кабель с более большим сечением токопроводящей жилы, а так, как мощность подключаемой техники постоянно растет, то в теперешних реалиях для подключения розеточной группы, например, потребуется алюминиевый кабель с сечением 4 мм.кв., согласитесь непросто будет расключать кабель такой толщины.

К тому же алюминий хрупкий, проводники, со временем, окисляются, от этого перегреваются, следствием чего такая проводка стает непригодной. Единственный плюс — это цена. Что касается меди, то у нее только один недостаток — она стоит дороже. Исходя из всего вышесказанного можно сделать вывод, что алюминиевый кабель незаменим при прокладке линий с большой нагрузкой, это позволяет удешевить их стоимость, а если речь идет о том, какой кабель использовать для проводки в квартире, то ответ будет — медный.

Сечение кабеля

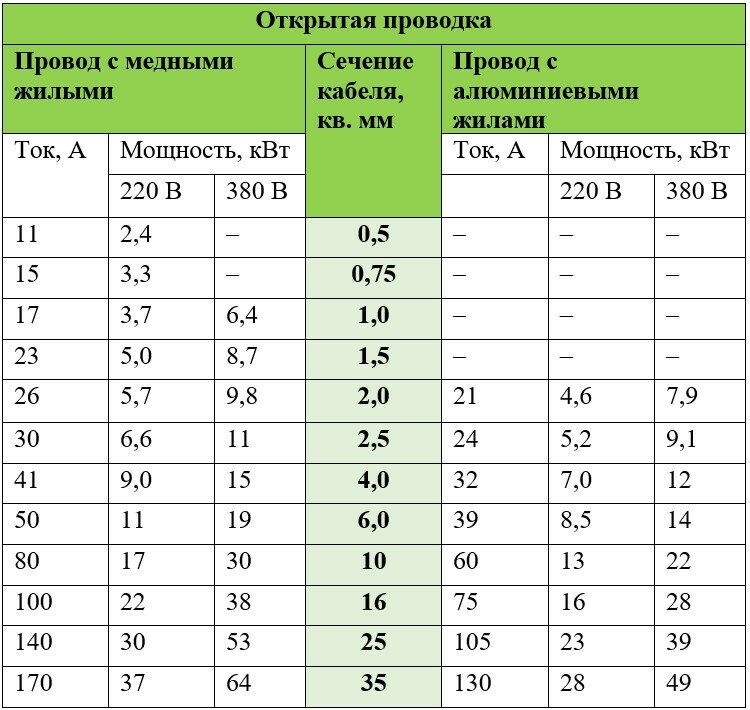

Сечение нужно подбирать по суммарной потребляемой мощности потребителей подключенных к линии, более подробно о том, как рассчитать сечение кабеля можно узнать тут. Для розеточной группы сечение должно быть не меньше 2,5 мм.кв., для группы освещения не менее 1,5 мм.кв. для медного кабеля. Если планируется подключать более мощные приборы, такие как электроплита, бойлер, и т.п., то такие приборы подключаются в отдельную линию кабелем сечением 4 мм.кв. и более в зависимости от мощности прибора. Сечение кабеля можно подобрать по таблицам которые находятся ниже, и так, как речь идет о том, какой кабель использовать для проводки в квартире, то мы не указывали в таблицах большие значения.

Количество жил

Если речь идет о проводке в квартире, то скорее всего возможности подключения шины заземления нет, и не будет, а это значит, что вполне достаточно будет двух жильного кабеля, но обязательно нужно установить, в целях безопасности УЗО (устройство защитного отключения). Если есть возможность подключения к заземлению, то обязательно нужно подключать заземляющую жилу и использовать трех жильный кабель.

Качество кабеля

Когда стает вопрос какой кабель использовать для проводки в квартире, то очень многие покупатели не задумываются над его качеством, а напрасно, ведь речь идет о безопасности. Сейчас на рынке кабельной продукции встречается очень много фальсификата, и покупать кабельную продукцию нужно только у проверенного продавца, и если у Вас такого продавца еще нет, то Вы вполне можете положиться на нас и купить кабель в нашем магазине, мы реализуем только качественную продукцию отечественных, проверенных производителей.

Марки кабеля

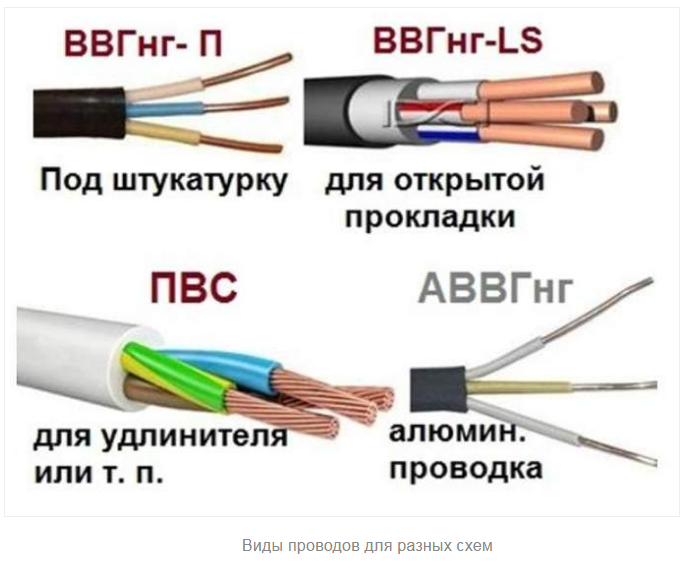

При ответе на вопрос: какой кабель использовать для проводки в квартире, продавцы, как правило, рекомендуют четыре марки:

• ПВС — Провод в Виниловой оболочке Соединительный;
• ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский;
• АВВГ — Алюминиевый кабель с Виниловой изоляцией, жила в Виниловой оболочке, Голая;
• ВВГ — медный кабель с Виниловой изоляцией, жила в Виниловой оболочке, Голая.

Но не все эти кабеля подходят для монтажа электропроводки в квартире. ПВС — это гибкий, многожильный, соединительный провод, что видно из его названия, и больше он подходит для подключения различных движущихся и стационарных электроприборов, но никак не для монтажа проводки, то же касается и кабеля ШВВП. Провод АВВГ имеет алюминиевую токопроводящую жилу, и использовать такой кабель для проводки в квартире нежелательно, об этом уже говорилось. ВВГ — это как раз тот кабель который нужен для монтажа электропроводки.

Кабель ВВГ имеет медную моножилу, бывает как круглой формы, так и плоской ВВГ-П, выпускается как с обычной изоляцией для прокладки в штробах под штукатуркой, так и с негорючей ВВГнг (оболочка кабеля не распространяет горение), ВВГнгд (оболочка кабеля не распространяет горение низкое выделение дыма при плавлении провода), для прокладки на участках, с высокой вероятностью возгорания. Именно кабель марки ВВГ пользуется большой популярность у электриков при монтаже электропроводки внутри помещений.

Итог: если хотите делать ремонт у себя в квартире и не знаете какой кабель выбрать — ответ однозначный медный силовой кабель ВВГ. Для обычной квартиры — освещение делают кабелем ВВГнг 3х1,5 таким а для розеток подойдет кабель ВВГнг 3х2,5 ну а если нужно запитать там плиту или бойлер, берем ВВГнг 3х4 или 3х6, смотря какая нагрузка.

Теперь Вы знаете какой кабель использовать для проводки в квартире, и если у Вас все еще остались вопросы по поводу выбора кабеля, то Вы всегда можете проконсультироваться с нашими консультантами, достаточно всего лишь связаться с нами через форму обратной связи, либо заказать обратный звонок.

На видео представлены замеры сечения жилы и сопротивления изоляции Кабеля ВВГнг-П 3х2,5

Который продается в наших интернет-магазинах:

1) Для физических лиц – это https://cable-ok.com.ua/kabel-vvg-p-ng-3kh35-gal-kat/

2) Для юридических лиц – это https://ptk-veles. in.ua/kabel-provd/?filter=1&1035%5B%5D=%D0%92%D0%92%D0%93-%D0%9F+%D0%BD%D0%B3

Новости

Все новости

Велес против фальсификации на рынке кабельной продукции

12.04.2015

27.03.2015

Открытие интернет-магазина «ВЕЛЕС» на существующей базе ТОВ «ПТК ВEЛЕС»

Статьи

Все статьи

Таблица максимальной намотки кабеля на барабан

При покупке кабеля с барабаном важно знать какой метраж вмещает тот или иной барабан, чтоб подобрать барабан оптимальных размеров. Предлагаем воспользоваться нашей таблицей …

Особенности установки электропроводки в деревянном доме

Как правило, в деревянных зданиях устанавливают однофазную проводку. Для того чтобы в дальнейшем избежать неблагоприятных последствий необходимо проводить грамотный монтаж. …

Как грамотно выбрать профессионального электрика

Строительство дома или ремонтные работы помещения требуют определенных затрат на качественный материал и профессиональных строителей. Чтобы новый интерьер не разочаровал после окончания ремонта необходимо найти опытных специалистов …

Какой кабель использовать для проводки в квартире

Ремонтные работы в квартире затрагивают множество аспектов, требующих определенных финансовых затрат. Немаловажным моментом является замена проводки. Зачастую владельцы жилых площадей стараются сэкономить на новых кабелях ради более эффектных отделочных работ, однако такой подход может привести к негативным последствиям. Чтобы правильно выбрать какой кабель использовать для проводки в квартире и при этом не потерять деньги и время, необходимо знать нюансы электромонтажных работ.

Содержание

• В чем сложность выбора
• Критерии выбора
• Алюминий или медь
• Устройство кабелей
• Выбирая сечение
• Изоляция – неотъемлемая часть безопасности
• Честный производитель
• Как итог

В чем сложность выбора

Замена электропроводки преимущественно нужна в таких случаях:

• Возраст постройки и соответственно проводов.
• Выгорание проводки вследствие короткого замыкания (чаще всего это следствие первой причины).
• Капитальный ремонт и перепланировка квартиры.

Вопрос о смене проводки возникает на первом этапе ремонтных работ. Чтобы ее осуществить, желательно с ноля продумать схему электрификации помещения и согласно расчетам выбрать и приобрести качественные провода, отвечающие всем требованиям.

Какой именно кабель использовать для проводки в квартире ответит любой опытный электрик. Сложность заключается в подборе правильного производителя, ведь строительный рынок обширен и выбор проводки усложняется изобилием этой продукции. Надо знать не только что нужно купить, но и как не приобрести подделку или просто некачественную проводку – это может вызвать затруднения и даже у профессионального электромонтера.

В любом случае, выбирать провода для монтирования новой проводки нужно вместе со специалистом. Обученный мастер, обладающий практическим опытом и всеми необходимыми разрешениями, поможет подобрать кабеля для домашней проводки, которые прослужат долгие годы.

Критерии выбора

Чтобы определить какой провод купить и использовать для проводки в доме или квартире изначально необходимо изучить стандартную характеристику силовых кабелей. В него входят следующие пункты:

1. Устройство кабеля.
2. Материал, из которого изготовлены жилы.
3. Пропускная способность.
4. Толщина изоляционных оболочек.
5. Качество маркировки и ее цвет.
6. Наличие сертификационных документов.
7. Внешний вид.

Приобретая кабель для электропроводки в квартире необходимо помнить, что выбранный материал должен соответствовать всем положениям ПУЭ. Опытный мастер поможет определиться с выбором, но чтобы не действовать в слепую нужно изучить характеристики проводов и кабелей самостоятельно.

Алюминий или медь

Не все знают про требования ПУЭ, определяющие какой кабель лучше выбрать по материалу проводников – этот вопрос все еще часто можно часто услышать от людей, которые начали ремонтные работы. Ответ здесь один – это однозначно кабеля с медными жилами. Только они обладают необходимыми характеристиками для осуществления безопасной и бесперебойной работы электрооборудования в доме или квартире.

Для сравнения можно привести качественную характеристику.

Алюминий:

• Низкая проводимость.
• Недостаточная прочность и изгибаемость.
• Маленький срок службы из-за быстрого окисления.

Медь:

• Прочность и эластичность.
• Высокая электропроводность.
• Длительный срок службы.

Несмотря на явные отличия между алюминиевыми и медными проводами, первые из них все равно продолжают использовать для прокладки бытовой электропроводки. Это объясняется дороговизной проводки с медной основой, но здесь надо понимать, что это разовый выигрыш, ведь если брать долгосрочную перспективу, медь выигрывает по всем параметрам и полностью окупается благодаря долговечности.

Устройство кабелей

По способу изготовления токопроводящих жил, конструктивно кабели делятся на два основных типа: однопроволочные и многопроволочные. В однопроволочной жиле используется один цельный провод, что делает кабель более жестким и чувствительным к частым перегибам. Многопроволочные состоят из множества мелких жилок, сплетенных между собой – это делает провод гибким, выдерживающим многократные перегибы.

Технология изготовления многопроволочных проводов несколько сложнее, поэтому такие провода дороже однопроволочных, но по токопроводящим свойствам они примерно равны (если не углубляться в высокие материи, наподобие «растекания тока по поверхности проводника» и прочим).

Однозначно ответить какой провод по конструкции выбрать для проводки в квартире невозможно, так как теоретически обе разновидности можно с некоторыми оговорками использовать в качестве электропроводки. Если позволяют средства, то стараются все-таки использовать провода с многопроволочными жилами кабели, так как они более пластичны и лучше подходят для наружного и скрытого способов прокладки проводов одновременно. Их недостатком является необходимость в дополнительном залуживании концов провода при монтаже розеток – в противном случае контакт со временем может ухудшаться.

Различные типы кабелей подробно рассматриваются в следующих видео:

Выбирая сечение

Определяясь с тем, как выбрать нужную толщину жил кабелей, необходимо предполагать, что имеющаяся в наличии техника со временем обязательно сменится, поэтому при покупке проводов для внутренней проводки нужно учесть запас мощности. То есть к рассчитанному значению предполагаемой нагрузки необходимо прибавить еще примерно третью часть от значения.

Проще всего в такой ситуации сыграть на опережение и заложить в квартире электрические кабеля с жилами большего сечения. Это избавит от возможных переделок проводки в будущем.

Чтобы выбрать кабель с нужной пропускной способностью необходимо обратить внимание на маркировку – на бирке обязательно указаны все необходимые данные по сечению жил.

Если просто сделать проводку с запасом, не углубляясь в расчеты какое сечение провода лучше выбрать, можно руководствоваться следующими значениями:

• 1,5 мм² для освещения.
• 2,5 мм² для обычных розеток.
• 4-6 мм² для розеток к которым будут подключаться мощные потребители электрического тока – духовые шкафы, электроплиты и т.п.

Следует учесть, что производители, отмечая в маркировке пропускную способность, могут указать расчетные, а не реальные данные, пользуясь тем, что некоторая погрешность заложена в ТУ или ГОСТы и небольшие расхождения вполне допустимы. Здесь лучше не рисковать и для перестраховки приобрести электрические провода номиналом большим, чем надо на самом деле.

Подробнее о выборе сечения провода смотрите в этом видео:

Изоляция – неотъемлемая часть безопасности

Каждый одно- или многожильный кабель имеет изоляционную оболочку. Чаще всего они изготовлены из ПВХ-пластиката стандартного типа или с низким уровнем воспламеняемости. В некоторых случаях используются полиэтилен или полимеры.

Насколько толстой должна быть изоляция токоведущих жил определяется ГОСТами. Провода для монтажа проводки в квартире должны быть изолированы слоем от 0,44 мм и выше. Все что меньше уже является нарушением.

Оболочка жил также имеет стандартную толщину. Для одножильных кабелей норма – 1,4 мм, для многожильных – 1,8 мм.

Двойная изоляция обеспечивает большую безопасность и сохранность кабеля от внешних повреждений.

Честный производитель

Если самостоятельно разобраться с технической стороной выбора вполне возможно, то определить качество приобретаемого изделия достаточно затруднительно. Чтобы купить качественный кабель для проводки в квартире нужно обратить внимание на следующие моменты:

• Качество маркировки. Надпись на проводе должна быть четкой, ясной и хорошо читаемой.
• Цвет изоляции. Он стандартно сплошной. В редких случаях по всей длине присутствует черная полоса. Наличие пятен, разводов или дополнительного рисунка указывают на некачественный товар.
• Упаковка. Упакованы кабеля всегда в бухты или барабаны. К каждой упаковке прикладывается бирка с подробной информацией о товаре.
• Сертификаты. Качество материала можно проверить, спросив документы – на кабели прикладываются сертификаты соответствия и пожарной безопасности.
• Внешний вид. Часто повреждения и вмятины свидетельствуют о плохой транспортировке и укладке. Перегибы, сдавленности, потертости могут скрывать внутренние повреждения.

Как итог

Покупка кабеля для монтажа электропроводки имеет свои нюансы, поэтому к выбору материалов необходимо отнестись серьезно и ответственно. Перед приобретением проводки надо рассчитать нагрузки, определить места установки розеток и способы ведения к ним линий. Правильный и рациональный подход позволит получить качественную электропроводку, что прослужит без сбоев не один десяток лет.

Зная перечисленные нюансы, приобретение провода для домашней проводки не должно составить труда даже если человек недостаточно «подкован» в технических вопросах. Если же приведенных объяснений кажется недостаточно, то лучше доверить выбор и покупку специалистам, которые будут проводить монтаж.

Базовая электрическая проводка для дома, размеры проводов и пожарная сигнализация

При электропроводке в доме есть много типов проводов на выбор, некоторые
медь, другие алюминий, некоторые предназначены для использования на открытом воздухе, другие в помещении.
В целом, однако, есть только пара разновидностей, используемых для
проводка жилого дома.

Romex Cables

Romex (показан желтым цветом выше) — торговое название типа
электрический проводник с неметаллической оболочкой, т.
обычно используется в качестве ответвления жилой разводки. На самом деле, Romex будет
быть наиболее распространенным кабелем, который вы будете использовать для электропроводки дома. Ниже приведены
несколько основных фактов о проводке Romex:

• Romex™ – это обычный
  тип жилой проводки, классифицируемый по
  Национальный электротехнический кодекс (NEC) в качестве подземного фидера (UF) или
  кабель в неметаллической оболочке (NM и NMC).

Проводники

• NM и NMC состоят из двух или более
  изолированные жилы, заключенные в неметаллическую оболочку.
  покрытие на кабеле NMC непроводящее, огнестойкое и
  влагостойкая. В отличие от других кабелей, обычно используемых в
  дома, они разрешены во влажных средах, таких как
  подвалы.
• Подземные фидерные проводники похожи на NM и
  Кабели NMC, за исключением того, что кабели UF содержат твердый пластиковый
  сердцевину и не может быть «прокручен» между пальцами.

Следующие правила NEC применяются к Romex
проводники:

• Они должны быть защищены, закреплены и закреплены
  коробки устройства, распределительные коробки и светильники.
• Поддерживающие устройства, которые могут повредить кабели, такие как
  согнутые гвозди и перегруженные скобы не допускаются.


Кабели

• NM и NMC должны быть закреплены через определенные промежутки времени.
  которые не превышают 4½ футов, и они должны быть закреплены
  в пределах 12 дюймов от распределительных коробок и панелей, к которым
  они прикреплены. Кабели, не соответствующие этому
  правило может провисать и уязвимы для повреждений.
• Они предназначены для постоянной проводки в домах и
  не следует использовать в качестве замены проводки прибора
  или удлинители.

Romex используется для большинства осветительных и розеток.
цепи в вашем доме. Romex будет иметь маркировку «12-2» или
«12-3». Первая цифра указывает на сечение провода.
Обычно вы выбираете 10, 12 или 14 калибр. Секунда
число указывает количество проводников. 12-2 Romex будет иметь
черный (горячий) и белый (нейтральный) провод, а также незащищенный медный провод
провод для заземления. У Romex 12-3 будет черный (горячий),
красный (горячий), белый (нейтральный) и голая медь. Красный на 12-3
используется для трехпозиционных выключателей света, которые рассматриваются позже.

12 калибр Romex рассчитан на 20 ампер и
обычно в желтой куртке. 14-й калибр Romex до сих пор используется в некоторых
применения, рассчитан на 15 ампер и имеет серую рубашку. 10
манометр Romex имеет оранжевую рубашку и используется для водонагревателей или водонагревателей.
сушилки для белья. Для нашей кабины мы использовали Romex 12 калибра для всех
розеток и цепей освещения. это очень распространено
сейчас-дней, а не работает 14 калибра. В дополнение к
Romex, электропроводка дома также требует несколько больших
калибровочные провода для приборов большой мощности. Ваш кондиционер или
электрическая плита попадет в эту категорию. Таблица ниже
перечислите некоторые распространенные типы проводов и номинальную силу тока для электропроводки дома.

Чтобы точно определить, сколько ампер вы можете использовать
через провод определенного калибра и для получения более подробной информации о выборе
Соответствующая проводка манометра нажмите здесь.

Общие электрические
Схемы подключения

Часто задаваемые вопросы по электротехнике

Калибр проводов и напряжение
Калькулятор дропа

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999 гг.)
Электротехнические инструкции и нормы

Предварительный ввод
Электрический и тяговый кабель

Выключатели и
Предохранители

Типы проводов
и размеры

Сервис

Электрика — установка основной линии обслуживания

Пожар/дым
Установка сигнализации

Проводка дверного звонка

Проводка телефона

Низковольтная проводка

Выводы кабелей

Нажмите на значки ниже, чтобы получить наши
Соответствие NEC ^® Электрические характеристики
Calc Elite или Electric Toolkit, оба для Android.
Electrical Calc Elite предназначен для решения многих ваших общих проблем.
электрические расчеты на основе кодов, такие как размеры проводов, падение напряжения,
размер кабелепровода и т. д. Набор инструментов Electric Toolkit содержит некоторые основные электрические расчеты, электрические схемы
(аналогичные найденным на этом веб-сайте) и другие электрические
справочные данные.

Объяснение различных типов домашней проводки

Опубликовано 26 июля 2019 г.

Обучение электрику начинается всего со 100 часов в лаборатории профессионального училища, вплоть до университетов, предлагающих 4-летнее обучение. Вот сколько обучения и знаний нужно, чтобы стать лицензированным электриком. Но понимание основ домашней электропроводки не должно быть таким интенсивным.

Если вы делаете простой проект по дому, вам следует знать о типах электрических проводов в доме. Существуют также общие коды, размеры и маркировка, которые вам необходимо понять.

В этом базовом руководстве мы разобрали все, что вам нужно знать о домашнем электрическом проводе.

Почему вам нужно знать об электропроводке вашего дома

Если вы выполняете какой-либо проект по дому, понимание вашей домашней электропроводки может облегчить вашу работу. Вам нужно знать о типах электрических проводов, когда вы:

• устанавливаете новую проводку и вам нужно знать, какой тип провода использовать
• поиск проблем с электричеством в вашем доме (т. е. знание цепи, к которой относится проводка, может помочь вам определить причину проблемы)
• выполнение любого ремонта или реконструкции электрооборудования

Помните, что любые изменения в вашей домашней электропроводке должны соответствовать коду. Это означает соблюдение Национальных электротехнических правил , а также любых местных постановлений в вашем географическом местоположении.

Последние, как правило, более строгие, и их следует тщательно соблюдать, чтобы избежать ошибок.

Несоблюдение правил увеличивает риск возникновения таких опасностей, как пожар. Это также может стоить вам, если вы когда-нибудь решите продать свой дом, и его поймает жилищный инспектор.

Основы домашней электропроводки

Прежде чем мы углубимся в типы электрических проводов, необходимо знать некоторые основные термины, маркировку и кодирование. Понимание этого может сделать ваш поход в хозяйственный магазин намного проще.

Кабель и провод

Термины «кабель» и «провод» так часто используются взаимозаменяемо, что вы можете подумать, что это одно и то же. Но это не так.

Электрический провод – это любой материал, проводящий электричество. Это отдельные проводники внутри куртки. Они либо изолированные, либо голые.

Кабель, с другой стороны, представляет собой комбинацию двух или более проводов. Эти провода собраны вместе в одной оболочке.

Цветовая маркировка оболочки кабеля

Внешняя оболочка кабеля имеет цветовую маркировку. Кабели имеют цветовую маркировку, чтобы указать размер проводов внутри кабеля. Цветовой код также указывает силу тока кабеля.

Ниже приведены цвета и связанные с ними размеры и сила тока:

• Черный . Провод калибра 8 или 6, цепи 45 или 60 А
• Оранжевый . Провод 10 калибра, схема 30 ампер
• Желтый . Провод 12 калибра, схема 20 ампер
• Белый . Провод 14 калибра, схема 15 ампер

Серые кабели — это подземные фидерные (UF) кабели. Все кабели UF серого цвета. Чтобы узнать сечение провода и информацию о цепи, вам необходимо проверить маркировку оболочки кабеля.

Кроме того, цветовая маркировка оболочки кабеля является относительно новой инновацией в электротехнической промышленности. Он не был представлен до 2001 года, и компании не обязаны его использовать. По этой причине всегда следует уточнять у производителя, соответствует ли цветовая кодировка действующим стандартам.

Цветовая маркировка проводов

В отличие от цветовой маркировки оболочки кабеля, цветовая маркировка проводов является стандартной для всех проводников. Домашний электрический провод обычно ограничен следующими цветами:

• Белый . Это нейтральный провод. Он отвечает за замыкание цепи, перенося ток обратно на панель.
• Черный/Красный . Это горячие провода. Это означает, что они проводят электрический ток от панели к устройству. Устройство может быть розеткой, светильником, выключателем или бытовым прибором.
• Чистый/Зеленый . Этот цветовой код указывает на заземляющие провода. Заземляющий провод вступает в игру, когда есть замыкание на землю. Эти провода создают путь для тока, который возвращается к выключателю вашего дома, перегорает предохранитель и отключает электричество.

Существуют и другие цвета проводов, но есть наиболее распространенные, которые вы найдете в своем доме.

Знание того, что представляет собой каждый провод, может помочь вам понять, как различные провода в вашем доме влияют на вашу электрическую систему.

Маркировка

Как на проводах, так и на кабелях используется маркировка, указывающая размер провода, материал, количество проводов в кабеле, тип изоляции и другие специальные характеристики. Этикетки печатаются на изоляции проводов или на внешней оболочке кабеля.

Размер провода

Размер провода относится к диаметру самого проводника. Это регулируется американской системой Wire Gauge. В двух словах, чем меньше провод, тем больше калибр.

Крайне важно, чтобы размер выбранных вами проводов соответствовал силе тока цепи. Если они не совпадают, риск короткого замыкания и возгорания сильно возрастает.

Но как манометры и сила тока работают вместе?

Калибр провода определяет его допустимую токовую нагрузку. Допустимая нагрузка по току — это, по сути, величина силы тока, которую провод может безопасно выдержать.

Что касается домашних электрических проводов, вы обычно будете работать с проводами калибра 12 или 14. Но для бытовой техники вы будете использовать калибр 10, 8 или 6. Такие устройства, как плиты, водонагреватели, сушилки и кондиционеры используют эти более крупные датчики, потому что они требуют большой силы тока.

Многожильный провод по сравнению со сплошным

Когда вам нужно протолкнуть  провод через кабелепровод, вам понадобится сплошной провод. Но когда вам нужно протянуть провод через кабелепровод, вы можете подумать об использовании многожильного провода. Поскольку он более гибкий, его легче обходить углы или труднодоступные места.

Типы электрических проводов в доме

В доме и вокруг него можно найти несколько различных типов проводки и кабелей. Ниже мы рассмотрим наиболее распространенные типы более подробно.

Неметаллический кабель

В домах, построенных после середины 1960-х годов, электропроводка является относительно стандартной.

Распространенным типом домашней электропроводки является неметаллический или NM-кабель. Вы также можете знать его как кабель Romex, который является самой популярной торговой маркой этого типа электропроводки. Кабель

NM обычно состоит из трех или более отдельных проводников. Эти проводники завернуты в гибкую пластиковую оболочку, также известную как оболочка. В одном кабеле NM вы обычно найдете горячий провод, провод заземления и нейтральный провод.

NM используется для сухой внутренней электропроводки дома. Это включает в себя бытовую технику, выключатели, светильники и розетки. Наиболее распространенные размеры NM, используемые в современных домах:

• 14-калиберные, 15-амперные цепи
• Цепи 12 калибра, 20 А
• 10-й калибр, 30-амперные цепи
• 8-калибр, 40-амперные схемы
• Цепи 6 калибров, 55 А

В качестве альтернативы электрические провода в вашем доме могут быть проложены в кабелепроводе. Это гибкая металлическая или пластиковая трубка. Он обычно используется в ситуациях, когда проводка открыта.

Нормы, касающиеся кабелей NM

Существует несколько правил, касающихся кабелей NM, о которых вам следует знать.

Во-первых, их нельзя использовать в жилых домах высотой более трех этажей. Строго предназначенные для дома, они также не могут использоваться в коммерческих постройках. Кабель

NM предназначен для постоянной домашней электропроводки. Их нельзя использовать вместо удлинителей. Они также не должны использоваться для замены проводки ваших приборов.

При необходимости используйте надлежащую опору для кабелей. Вы не можете поддержать их гвоздями или конюшнями. Все, что может повредить кабель, не допускается использовать в качестве опоры, и они должны быть закреплены с интервалом менее 4,5 футов.

Бронированный кабель

Как уже упоминалось, местные постановления в отношении электропроводки в доме, как правило, более строгие, чем национальные нормы. А в некоторых сообществах кабели Romex или NM не разрешены к использованию. Вместо этого эти сообщества используют бронированный кабель или переменный ток.

Этот тип электрического провода, также известный как BX, восходит к началу 1900-х годов, но он все еще используется сегодня. Проводка переменного тока имеет гибкую металлическую оболочку. Это обеспечивает дополнительную защиту проводников внутри.

Подобно кабелям NM, переменный ток не разрешен для использования в коммерческих зданиях или жилых постройках высотой более трех этажей. Правила, касающиеся поддержки, также аналогичны.

Подземный питающий кабель

Несмотря на то, что кабели AC и NM предназначены для сухих внутренних условий, вам нужен кабель, пригодный для использования вне помещений или во влажных условиях. Этот тип кабеля не нуждается в защите стен, полов и потолков.

Вот почему, когда вам нужно проложить провод под землей или на открытом воздухе, вы используете подземный фидер UF кабеля. Этот тип электрического провода также является неметаллическим кабелем, и его можно прокладывать под землей без кабелепровода.

Он также может без проблем намокнуть.

Подобно кабелю NM, кабель UF состоит из трех проводов.

Один провод под напряжением, один нулевой провод и оголенный провод заземления. Они также кажутся похожими на кабель NM, но оболочка вокруг кабеля UF представляет собой твердый пластик, который невозможно раскатать между пальцами.

Кабель в металлической оболочке

Если у вас есть домашний электрический провод, проходящий через незавершенные участки, такие как подвалы, им нужна более прочная внешняя поверхность. Вот где на помощь приходит кабель в металлической оболочке.

Применяется на незавершенных участках, где электропроводка подвержена возможности физического повреждения.

Низковольтная проводка

Если в вашей цепи используется менее 50 вольт, вы можете использовать низковольтную проводку.

Этот тип домашнего электропровода используется для предметов, не требующих большого количества электроэнергии. Сюда входят дверные звонки, большинство термостатов и ландшафтное освещение.

Вы найдете низковольтные провода размером от 12 до 22 калибра. Обычно он изолирован или покрыт оболочкой кабеля.

Телефон и кабель передачи данных

Если у вас все еще есть стационарный телефон, для него предусмотрена специальная проводка. То же самое можно сказать и о вашем интернет-соединении.

И ваш телефон, и интернет используют низковольтные провода. Ваши телефонные кабели и кабели передачи данных могут содержать от четырех до восьми проводов. Но чаще всего для этой цели используется кабель категории 5 или Cat 5.

Кабели Cat 5 представляют собой восемь проводов, свернутых вместе в четыре пары. Это на самом деле самый эффективный тип кабеля для телефона и передачи данных.

Каналы для электропроводки

Не совсем домашний электрический провод, каналы для электропроводки определенно пригодятся в системах домашней электропроводки.

Эти экструдированные профили, также известные как электрические каналы или пластиковые каналы, помогают защитить и упорядочить все типы электрических проводов в вашем доме. Но они также могут использоваться в коммерческих, медицинских и промышленных целях.

Изготовленные в квадратной, круглой, плоской, прямоугольной, куполообразной или полностью индивидуальной форме, каналы для электропроводки имеют широкий спектр применений. В вашем доме вы используете их, чтобы предотвратить спутывание, повреждение и дезорганизацию проводов.

Они также могут помочь предотвратить опасность спотыкания, когда у вас есть кабели, проложенные по полу и стенам.

Дополнительная помощь Понимание вашего дома и его электропроводки

Домашние электрические сети сложны. Но понимание его компонентов может помочь вам диагностировать проблемы, выполнять ремонт, планировать ремонт и поддерживать проводку в соответствии с нормами.

Первое, что вам нужно знать об электрическом проводе в вашем доме, это основы. Вы должны знать, как размер связан с силой тока, как работает цветовая маркировка оболочки кабеля и провода и как читать маркировку кабеля или провода. Но вы также должны знать разницу между проводами и кабелями, а также знать, когда вы используете многожильный и одножильный провод.

После этого вы должны знать все типы электрических проводов в вашем доме.

К ним относятся все, от кабелей NM, питающих ваши розетки, до кабелей UF, питающих ваши наружные фонарные столбы. Но в вашем доме также может использоваться кабель переменного тока вместо NM, а также кабель в металлической оболочке в незавершенных местах и ​​кабель низкого напряжения для маломощных розеток.

Но знание и понимание вашей домашней электросистемы не обязательно означает способность ее ремонтировать или менять.

Для этого вам может понадобиться помощь профессионала. Если это так, ознакомьтесь с нашим широким спектром электротехнических услуг и узнайте, как мы можем вам помочь.
