Какой кабель использовать для проводки: Какой кабель для проводки выбрать? Рекомендации по подбору кабеля для электросети в доме или квартире.

Какой кабель для проводки выбрать? Рекомендации по подбору кабеля для электросети в доме или квартире.

Содержание

Что выбрать: провод или кабель?

Некоторые пользователи не придают значения терминологии, считая, что провод и кабель являются одним и тем же изделием. Все-таки в их конструкции могут быть некоторые отличия.

Если говорить совсем просто, то кабель имеет внутри одной общей оболочки несколько токоведущих жил в своих индивидуальных оболочках. А вот провод может иметь одну изолированную токоведущую жилу или несколько жил внутри общей оболочки, которые не имеют индивидуальных оболочек, то есть они соприкасаются друг с другом, а значит не могут нести разные фазы или фазу/нейтраль/заземление.

Кабельная жила: какая она должна быть?

Главным элементом в конструкции кабеля является его металлическая жила или проводник, по которому протекает ток. Кабельные жилы бывают однопроволочными или многопроволочными, то есть они могут содержать несколько тонких проволок, скрученных в жгут. Чем больше кабельная жила будет иметь проволок, и они при этом будут тоньше, тем, соответственно, гибче будет сам кабель.

В большинстве случаев кабель с жилой из одной проволоки применяется для стационарной проводки скрытого типа. А вот кабели с многопроволочными жилами разрешены для прокладки электропроводки в квартире только открытым способом, так как не обладают свойствами, удовлетворяющими современные требования пожарной безопасности для скрытого типа монтажа.

Например, кабель ВВГнг-LS или нг-LS. Четыре буквы в конце означают: нг-LS – не распространяющие горение с низким дымо- и газовыделением; нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов. Допустим, этот кабель проложен под натяжным потолком. Если, чисто гипотетически, произойдет короткое замыкание (КЗ) или сильная перегрузка кабеля, не сработает ни одна защита, и этот кабель загорится, то за счет этих свойств он просто будет бездымно тлеть, пока не перегорит полностью и не пропадет контакт/КЗ. Кабель ПВС в принципе в своей изоляции таких свойств не имеет, и если он в тех же обстоятельствах загорится под потолком, он будет сильно дымить, выделяя яды, а так как он скрыт, возможности потушить его и при этом еще и не отравиться нет никакой.

У этих двух типов кабеля будут практически одинаковые технические характеристики. Однако многопроволочный кабель имеет более высокую цену и некоторые особенности монтажа: обязательно требуется спаять концы контакта или установить кабельные наконечники в месте соединения.

Также при подборе необходимого кабеля важно учитывать и количество самих жил. Лучше всего использовать многожильный кабель, так как для электропитания потребителей понадобится минимум две жилы: на фазу и на ноль. Если же в доме трехфазный потребитель, то потребуется уже три фазных и одна – нулевая. Кроме того, современные правила электромонтажа диктуют наличие еще и дополнительного заземляющего провода в однофазных и трехфазных сетях.

Обратите внимание!
Современные правила электробезопасности требуют заземлять нагрузку и, соответственно ставить для неё специальные розетки, поэтому для однофазной проводки необходимо использовать трехжильный кабель, а для трехфазной – пятижильный. То есть кабель, кроме фазного проводника(ов), должен иметь ноль и заземление.

Медная или алюминиевая жила?

Кабели, использующиеся для прокладки электросети в доме или квартире, как правило, оснащены алюминиевыми или медными жилами. Хоть до сих пор еще можно встретить пользователей, которые используют кабели с алюминиевыми жилами, но в настоящее время медный вариант считается более безопасным и эффективным, так как медь обладает высокой проводимостью, меньшей ломкостью при повторных изгибах и высокой устойчивостью к коррозии.

Если рассматривать алюминиевую жилу, то хоть она и имеет необходимую электропроводимость и теплоотдачу, но довольно быстро окисляется при попадании воздуха, образуя диэлектрик – тугоплавкую пленку темно-серого цвета, из-за которой происходит чрезмерный нагрев контакта, еще больше увеличивающий электрическое сопротивление. В итоге – контакты расплавятся, электроснабжение будет некачественным или вообще случится обрыв цепи. Кроме того, алюминиевая жила весьма ломкая в изгибах кабеля. Со временем может потрескаться изоляционный материал, что приведет к попаданию воздуха внутрь и ускорению процесса окисления и коррозии.

Также есть ограничения и по соединению с другими типами жил. Например, старый алюминиевый провод нельзя напрямую соединить с медным, так как это может вызвать электролиз. Ведь металлы имеют разные химические свойства и линейное расширение. При изменении температуры в помещении или величины тока место их соединения будет постепенно ослаблять, и соединение начнет перегреваться.

В связи со всеми вышеперечисленными причинами кабельные изделия, имеющие алюминиевые жилы, перестали эксплуатироваться в домашних электросетях.

Кабель с медной токопроводящей жилой не содержит такого большого количества негативных факторов. Медь имеет электропроводимость в значительно выше, чем алюминий. Медная проволока более гибкая и механически прочная. Пожалуй, единственным недостатком такого типа кабеля будет его высокая стоимость. Некоторые утверждают, что существует также проблема с её соединением с другими металлами, однако для этих целей можно использовать специальные соединители.

Сечение жилы кабеля для электропроводки

Сечение или площадь торца жил кабеля также важно учитывать при его подборе. Сечение жилы указывается в квадратных миллиметрах. У всех кабелей площадь сечения жил стандартизирована, и их значение будет зависеть от силы тока. При неправильном подборе сечения кабельной жилы он может сильно перегреваться.

Чтобы сделать электропроводку дома безопасной, для различных видов бытовой нагрузки необходимо подбирать кабель со следующими характеристиками:

Как правило, для розеточных групп используется сечение жилы 2,5 мм², при этом мощность нагрузки не может составить более 3,5 кВт. Кроме того, подбор всегда выполняется с запасом. Также необходимо учесть эксплуатационные особенности, например, если прокладка кабеля планируется под штукатуркой, то возникнет потребность в его дополнительном охлаждении.

Для электропитания светильников обычно применяется жила с сечением 1,5 мм², так как в этому случае нагрузка не будет иметь большую мощность.

При монтаже электросети в квартирах и домах такой подбор кабеля считается наиболее популярным. К тому же данный вариант позволяет создать запас мощности, которая пригодится для подключения новых потребителей в будущем.

Как определить сечение кабеля?

Площадь сечения, как правило, всегда указывается на маркировке кабеля, но бывают случаи, когда ее необходимо посчитать вручную. Чтобы это самостоятельно определить, необходимо измерить диаметр жилы штангельциркулем и просчитать площадь сечения.

Площадь сечения вычисляется по следующей формуле: S= πD²/4, при этом S – площадь сечения, π = 3,14, D – диаметр сечения.

Площадь сечения многопроволочной жилы рассчитывается сложнее. Сначала нужно снять изоляцию с куска жилы примерно на 5-10 см. Затем потребуется взять гвоздь или отвертку и намотать на них 10-15 витков проволоки жилы. При этом важно, чтобы мотки не налезали друг на друга, но были плотно сжаты. Далее необходимо замерить линейкой длину получившейся намотки, она будет ровна диаметру жилы. Также можно замерить диаметр одной проволоки и затем умножить данное значение на общее количество таких проволок в жиле.

Какие типы кабелей используются для бытовой проводки?

Подбор типов кабеля выполняется по критериям их надежности и долговечности. Также, если планируется монтаж проводки скрытого типа, то важно учесть допустимое значение пробоя изоляции. Для электропитания бытовых потребителей используются марки кабеля с медными жилами, которые себя отлично зарекомендовали по высоким техническим характеристикам – это ВВГ и NYM.

Кабель ВВГ считается в настоящее время весьма популярным, он применяется в проводниках с напряжением до 1000 В, имеет диапазон рабочей температуры от -50°C до +50°C, невосприимчив к повышенной влажности, имеется защита от воспламенения.

Кабель NYM с сечением жил от 1,5 до 16 мм². Он имеет рабочую температуру от -40°C до +70°C, является влагостойким и огнестойким. Правда, не защищён от УФ-лучей. Изделие применяется в проводниках с напряжением до 660 В.

Чтобы правильно подобрать необходимый кабель, важно изучать его маркировку. На черной оболочке кабеля обычно указываются: марка изделия и название производителя, площадь сечения, также соответствие ГОСТ. В названии кабеля первая цифра должна обозначать количество жил, вторая – сечение, а третья – расчетное напряжение сети.

Цвет изоляции кабеля

Кроме того, при прокладке кабеля и его соединения с потребителями важно понимать его цветовую маркировку изоляции. Обычно все жилы для фазного, нулевого и заземляющего соединения имеют свою расцветку, которую требуется соблюсти при соединении. Обычно заземление красится в желто-зеленый цвет, а вот фазные жилы могут отличаться расцветкой.

Чтобы в доме сделать безопасную электропроводку на долгие годы, потребуется хороший кабель. А еще важно, чтобы по этим проводам во все комнаты и помещения поступало качественное сетевое напряжение. Если с этим имеются проблемы, то в этом случае стабилизатор напряжения будет отличным защитником ваших потребителей от негативного воздействия нестабильного напряжения в сети.

Какие кабели и провода использовать для проводки в квартире

В продаже имеются разнообразные провода, различающиеся по материалу, сечению, маркировке, конструкции и цвету.

При прокладке электросистем необходимо решить первоочередной вопрос — какой кабель использовать для проводки в квартире, чтобы обеспечить безопасность и надежность проложенных электрических коммуникаций.

Согласитесь, выбор подходящего проводника — задача не из легких. Мы постараемся вам помочь, и предлагаем ознакомится с подробной классификацией кабелей и спецификой подключения электрооборудования.

Содержание статьи:

• Причины для замены кабелей
• Отличия кабелей от проводов
• Важнейшие характеристики кабельной продукции
  • Материал и конструкция кабеля
  • Подробнее о сечении кабеля
  • Толщина жильной изоляции
  • Толщина оболочки кабеля
  • Правила чтения маркировки кабеля
  • Цвета кабельных жил
  • Упаковка и сертификаты соответствия
  • Внешнее состояние кабельной продукции
• Существующие разновидности изделий
• Популярные разновидности электропроводки
  • Вариант #1 — кабель ВВГ
  • Вариант #1 — кабель NYM
• Тонкости подключения электрообрудования
• Какие провода не подходят?
  • Изделие #1 — провод ПВС
  • Изделие #2 — провода ШВВП, ПВВП
• Выводы и полезное видео по теме

Причины для замены кабелей

Полную или частичную замену электросетей обычно необходимо выполнять в двух случаях:

1. Возраст проводки. Капитальный ремонт рекомендуется проводить спустя 15-20 лет после въезда в новую квартиру. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.
2. Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электроплиты, стиральные, посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При планировании покупки подобных агрегатов лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Вне зависимости от причины замены электросетей, начинать работу следует с составления и подбора кабельной продукции.

Отличия кабелей от проводов

Начинающие мастера часто задают вопрос, что покупать для прокладки электрокоммуникаций — кабели или провода.

Чтобы решить эту проблему, нужно выяснить разницу между этими изделиями:

• Согласно принятому в СССР ГОСТу 15845-80, кабель состоит из одного или нескольких проводников (жил), покрытых изоляционным материалом. Такие элементы в свою очередь заключены в пластмассовую, полиэтиленовую, металлическую или резиновую оболочку, поверх которой может быть установлен дополнительный защитный покров, в том числе и бронированный.
• Благодаря двойной изоляции кабель надежно защищен от влаги, света, воздействия агрессивных веществ, механических повреждений. Повышенные характеристики прочности и надежности позволяют использовать подобные изделия в самых сложных условиях, например, под водой и под землей.
• Провод же состоит из одной либо нескольких скрученных жил, которые могут быть как изолированными, так и голыми. Обычно они заключены в неметаллическую оболочку (ПВХ, сшитый полиэтилен) либо оплетку/обмотку из текстиля или проволоки. Защищенность провода значительно меньше, чем кабеля, поэтому сфера его использования достаточно ограничена.

По мнению профессионалов, для прокладки стационарной электросети в квартире необходимо использовать исключительно кабели. Провода могут применяться для переносного электрооборудования, а также в слаботочных системах с напряжением не превышающим 24В.

Провода отличаются от кабелей наличием оголенных жил и более легкой защитной оболочкой. Их можно применять для создания электросистем, к которым не предъявляются повышенные требования

При выборе материалов для прокладки электросетей в жилых помещениях следует отдавать предпочтение безукоризненно качественной продукции. Лишь в этом случае можно установить безопасную, пожаростойкую и надежную проводку, которая обеспечит доставку электрического тока в каждый уголок квартиры.

Важнейшие характеристики кабельной продукции

При приобретении изделий, использующихся для прокладки электрокоммуникаций, важно учитывать перечисленные ниже особенности.

Материал и конструкция кабеля

В ассортименте можно встретить элементы проводки с использованием медных и алюминиевых жил. Хотя последние стоят дешевле, изделия из меди более надежны: у них выше показатель проводимости тока и ниже – сопротивления, к тому же, проводники из этого металла медленнее нагреваются.

Медь также более пластична и не подвержена быстрому окислению, благодаря чему жилы из нее служат долгое время.

Исходя из таких характеристик, действующие документы(ПУЭ 7.1.34 и СП 31-110-2003, п. 14.3) предписывают для устройства проводки в квартирах использовать исключительно медные кабели и провода.

Хотя алюминиевые изделия широко применяются в промышленности, их использование для проводки электросетей в жилых помещениях запрещено правилами устройства электроустановок

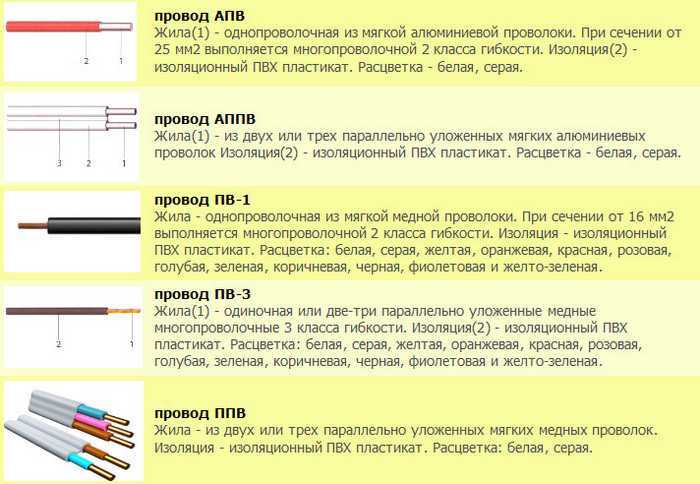

По конструкции провода могут иметь одну либо несколько жил. Однопроволочный элемент представляет собой монолитный проводник, окруженный изоляционной оболочкой. Такое изделие удобно и просто монтируется, к тому же оно стоит дешевле многопроволочного.

Галерея изображений

Фото из

В пределах жилого объекта разница в передаче и качестве электрозаряда многопроволочной и однопроволочной проводкой фактически не ощущается. Однако провод с одной проволокой в качестве жилы гораздо дешевле

В выборе оптимального варианта чаще всего руководствуются удобством работы с тем или иным типом провода. Однопроволочный проще использовать в подключении розеток и выключателей

Однопроволочный провод можно повредить в ходе освобождения его от изоляции для подключения, хотя снимать защитную оболочку с него намного проще

Сечение многопроволочного провода является суммой сечений всех входящих в него проволок. В однопроволочных моделях есть абсолютно равный проводник, только сечение у него монолитно

Однопроволочные проводники хуже гнутся, нередко ломаются после нескольких изгибов. Потому их зачастую используют в сооружении постоянной проводки, не предполагающей модернизации и изменения трассы

В прокладке трасс электропроводки с многочисленными изгибами, в сложных случаях и труднодоступных местах применяют кабель с многопроволочными проводами. Их можно сгибать без опасений

В соединении много- и однопроволочных проводов применяются одни и те же методы. Однако использовать клеммы в сборке систем из многожильных проводов должны быть особыми

Скрутками соединяют провода сейчас только опытные электрики. Если они применялись в сооружении проводки из однопроволочных проводов, то предполагается, что узел больше не будет разбираться

Устройство электропроводки в новостройке

Подключение электроустановочных изделий

Зачистка токоведущей жилы от изоляции

Сечение одно- и многопроволочных проводов

Варианты однопроволочных проводов

Сложные трассы электропроводки

Методы соединения проводов

Скрутки однопроволочных проводов

В то же время кабели этой конструкции, особенно большого сечения, более жестки и часто ломаются при перегибах. Из-за этих особенностей специалисты отдают предпочтение пластичным многожильным изделиям.

Такие модели хорошо переносят скручивания, изгибы, повороты, благодаря чему они подходят для прокладки любых электросетей.

Для подключения проводов, имеющих многопроволочные жилы, к электроаппаратуре (клеммникам выключателей, розеток) необходима оконцовка или дополнительная опрессовка наконечниками

Однако при острой необходимости для проводки под штукатурку допускается применение одножильного медного изделия, поскольку отделочный материал обеспечивает дополнительную защиту.

Подробнее о сечении кабеля

Этот показатель, измеряемый в квадратных миллиметрах, отражает пропускную способность тока. У кабельного изделия из меди один мм² способен пропустить ток в 8-10 ампер, тогда как у алюминиевого максимальный показатель равен только 8А.

Сечение кабеля не нужно путать с его диаметром. Если последнюю характеристику можно измерить штангенциркулем или даже линейкой, то площадь сечения рассчитывается по специальной формуле, одной из переменных которой является диаметр

Чтобы обеспечить безопасную работу электросети, лучше подбирать проводники с большей пропускной способностью.

Благодаря этому жила не нагревается выше допустимой нормы, что защищает изоляцию от расплавления. Запас сечения также важен, поскольку скрытая под штукатуркой проводка слабо охлаждается.

В то же время не рекомендуется брать кабель, номинал которого намного выше расчетного (например, 4 вместо 2.5 мм²). В этом случае необходимо применять рассчитанную на основе данного показателя защиту проводки, то есть требуются автоматы и УЗО большей мощности.

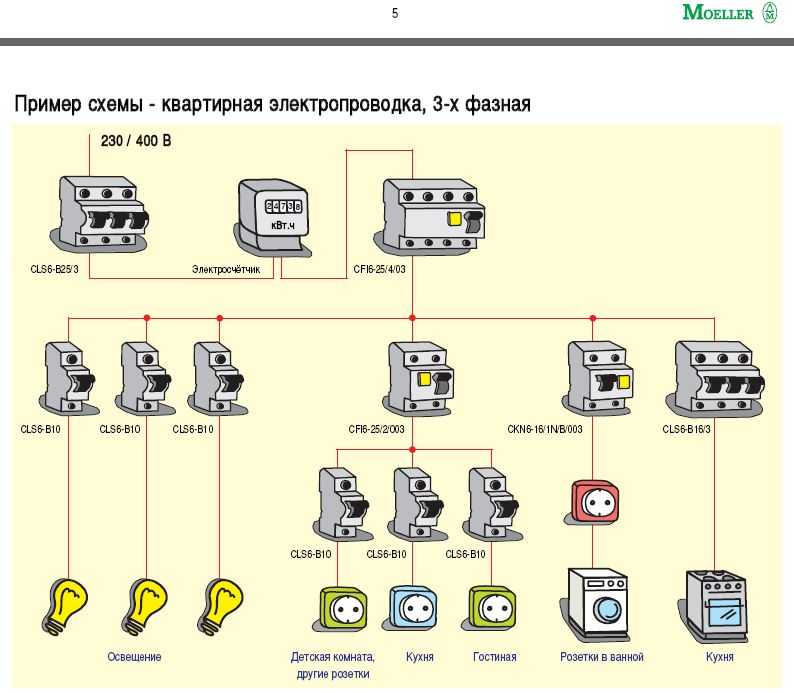

Для проводки электросетей в квартире обычно используется несколько разновидностей кабелей. Наиболее тонкие применяются для организации освещения, средние подходят для розеток, а самые толстые для подключения электроплит

В идеале сечение должно соответствовать маркировке, указанной на бирке кабельного изделия, однако фактический показатель часто имеет меньшее значения.

Небольшие расхождения допустимы, поскольку при сертификации обращается внимание на сопротивление, а не на сечение. Существенные же расхождения в цифрах свидетельствуют о браке.

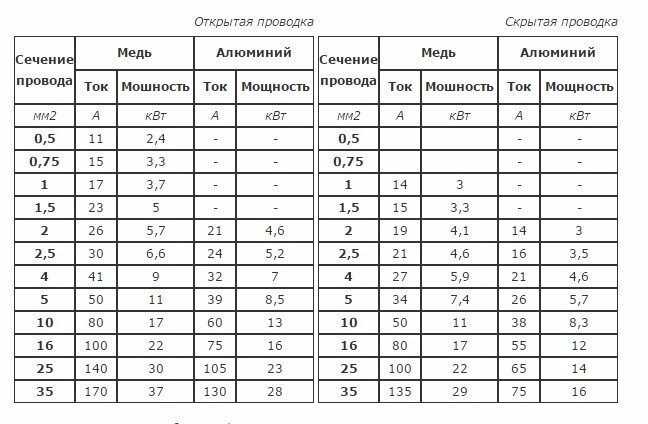

При выборе и нужно руководствоваться ПУЭ 7.1.34, при этом каждую линию проводки требуется рассчитывать отдельно, учитывая предполагаемую нагрузку.

Однако в большинстве случаев допустимо руководствоваться практическим опытом в устройстве электропроводки. На основании многочисленных наблюдений и проведения расчетов в устройстве электропроводки зачастую используются кабели со следующим сечением:

Галерея изображений

Фото из

В устройстве групп освещения в городских квартирах и загородных домах чаще всего применяется кабель сечением 3×1,5мм². Для защиты проводки веток освещения ставят автоматы А10. Максимальная мощность обычно не превышает 4,1 кВт

Для организации групп штепсельных розеток, устанавливаемых для питания бытовой техники, электропроводку прокладывают кабелем с сечением 3×2,5мм². Автомат им нужен на 16А. Максимальная мощность после традиционно не выше 5,9 кВт

Питание мощных потребителей: холодильника, электроплиты, электрической духовки устраивают путем прокладки отдельных линий кабелем 3×6мм². Автомат им нужен на 32А, максимальная мощность 10,1 кВт

В квартиру или частный дом электропроводку вводят кабелем с сечением минимум 3×6мм². Однако лучше использовать кабель сечением 3×10мм² с запасом на увеличение мощных приборов

Сооружение системы освещения в квартире

Прокладка линий для штепсельных розеток

Устройство проводки для мощных потребителей

Ввод электрики в квартиру

Толщина жильной изоляции

Любой проводник, применяемый в многожильном либо одножильном кабеле, окружен изоляцией, для которой используется ПВХ или другие виды пластика (они могут быть обычными либо иметь пониженную горючесть и дымообразование).

Толщина изоляции регулируется соответствующими ГОСТами: для бытовых кабелей, рассчитанных на напряжение до 660 В, с сечением 1.5 и 2.5 квадратным миллиметров норматив предусматривает использование изоляционного слоя в 0.6 мм.

Чтобы не ошибиться, лучше покупать кабели известных марок, предлагаемых в авторитетных специализированных магазинах.

Толщина оболочки кабеля

Внешняя оболочка формирует целостный кабель, фиксируя и оберегая находящиеся внутри изолированные проводники.

Как и жильная изоляция, она обычно выполняется из различных видов пластика (ПВХ, сшитый полиэтилен, полимер с пониженной горючестью), но имеет большую толщину.

По принятым правилам, слой защитной оболочки одножильных кабелей равен 1.4 мм, а многожильных – 1.8 мм, на практике толщина подобных изделий может незначительно варьироваться в меньшую сторону.

Все компоненты квартирной проводки, даже если их предполагается использовать для участков с минимальной мощностью, должны быть сделаны из кабелей, имеющих защищенные провода и целостную оболочку.

Двойная изоляция позволяет максимально предохранить электросеть от повреждений и обеспечивает безопасность людей, помогая избежать поражения током.

Правила чтения маркировки кабеля

На оболочке кабеля, применяемого для электромонтажа в жилом помещении, содержится вся необходимая для выбора изделия информация. Надпись, которая должна быть четкой и хорошо читаемой, пропечатывается или выдавливается в процессе изготовления продукции.

Основные сведения об определенном виде кабельной продукции наносятся по всей длине изделия, на небольшом расстоянии друг от друга

Вот некоторые обозначения.

Первая буква, используемая в маркировке, указывает на материал для изоляционной оболочки:

• П – провод либо изоляция из полиэтилена;
• В – поливинилхлоридная (ПВХ) изоляция;
• К – контрольный кабель;
• Р – изоляция из резины.

Вторая буква обозначает материал, из которого сделана оболочка жилы:

• В – ПВХ-изоляция;
• Р – резиновая оболочка;
• П – полиэтиленовая изоляция.

Помимо этого, маркировка может содержать и другие буквы, отражающие прочие характеристики электрокабеля:

• нг – изоляция кабеля имеет пониженную горючесть;
• Шв — защитный герметичный провод; ПВХ-шланг;
• LS – при плавление провода выделяется мало дыма;
• Бб – защитная оболочка, состоящая из двух стальных лент;
• Э — экранированный кабель;
• Б — бронированный провод;
• з — кабель с заполненными промежутками между проводниками;
• П – плоский провод;
• Г — кабель, имеющий повышенную гибкость;
• ОЖ – однопроволочная жила.

Буква для обозначения материала, из которого сделан кабель, присутствует только для алюминиевых изделий (А). Для медных проводов буква не указывается, поскольку этот металл используется по умолчанию.

Маркировка может содержать также следующую важную информацию:

• наименование изготовителя;
• год выпуска;
• число жил;
• сечение;
• напряжение (номинал).

В каталогах и ценниках обычно не указывается производитель и дата изготовления. В этом случае маркировка имеет вид ВВГнг(ож)-0.66 кВ 3х1.5.

Что расшифровывается как трехжильный негорючий (нг) гибкий (Г) медный кабель с тремя однопроволочными жилами (ож), сечение которых составляет 1.5 кв мм. Кабель рассчитан на номинальное напряжение в 660 В, и имеет изоляцию и оболочке из ПВХ-пластика (ВВ).

Дополнительная информация по маркировке кабелей и проводов представлена в .

Цвета кабельных жил

Провода могут быть либо равномерно цветными или иметь одномиллиметровую полосу на оболочке вдоль проводки.

Проводники в кабеле имеют различную расцветку. Это значительно облегчает процесс подсоединения элементов, что важно при проведении электромонтажных работ

Расшифровка :

• Красные, коричневые, белые провода, как правило, используются в качестве фазы (на схемах обозначается как L).
• Синие провода обозначают ноль (N).
• Зеленые или зелено-желтые жилы, которые наносятся на план буквами PE, всегда соответствуют заземлению.

Подобная цветовая специфика значительно облегчает электромонтажные работы.

Упаковка и сертификаты соответствия

Существует два вида стандартной упаковки для электропроводки. Предназначенные для розничной продажи в строительных и других специализированных магазинах кабели наматываются на бухты.

Продукция, предлагаемая оптовикам, строительным организациям и другим крупным потребителям, упаковывается в барабаны.

К любой упаковке кабельной продукции в обязательном порядке прилагается бирка, которая может иметь разный цвет, форму и вариант крепления

Вне зависимости от тары, к изделиям крепится бирка с описанием, которое включает в себя:

• название завода либо фирменный товарный знак;
• марку кабельной продукции;
• дату изготовления;
• ГОСТ или ТУ, согласно которым выпущено кабельное изделие;
• число отрезков с обозначением длины;
• номер барабана;
• вес проводника;
• знак соответствия;
• отметку контролера.

При покупке кабеля целой бухтой размером в 100 м бирка вручается вместе с продукцией. При приобретении электропроводки куском — ярлык предоставляется продавцом для просмотра.

Качество кабеля подтверждается специальными документами. Продукция должна иметь сертификат пожарной безопасности и сертификат соответствия, подтверждающий возможность применения данного вида кабеля для определенных электромонтажных работ.

В документе, относящемся к тому или иному виду изделия, должен быть указан ГОСТ или ТУ, а также прописан срок действия. Продавцы обязаны предъявить сертификат для ознакомления по первому требованию покупателя.

Внешнее состояние кабельной продукции

При покупке электропроводки следует также обращать внимание на внешний вид изделий. Лучше избегать продукцию, имеющую наружные повреждения: выраженные перегибы, сдавленности, помятости.

Подобные неисправности могут сигнализировать о внутренних проблемах: проводники с внешними дефектами могут иметь обрывы или быть замкнутыми друг на друге. Чтобы не ошибиться с выбором, желательно тщательно осмотреть электропровод в магазине, а уже затем оплатить покупку.

Существующие разновидности изделий

Сложно однозначно ответить на вопрос, какие провода и кабели нужны для осуществления проводки в жилых помещениях квартиры, поскольку для проведения подобных работ требуются различные виды подобных изделий.

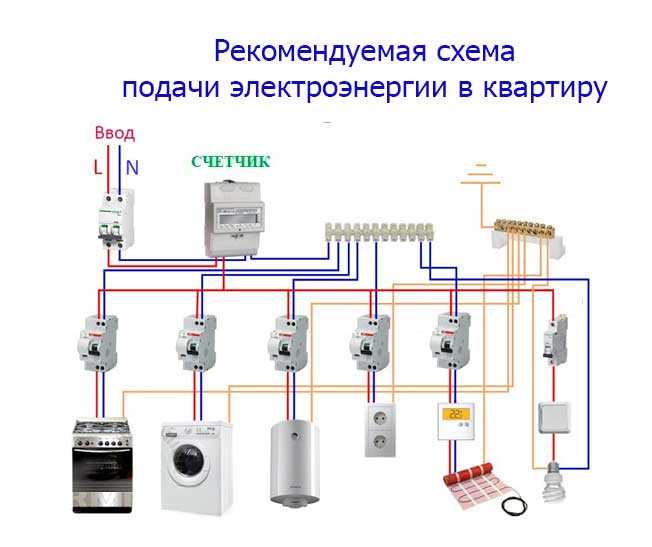

Согласно действующим правилам безопасности, все домашние приборы и розетки должны иметь заземление. Поэтому в квартирах повсеместно протягивается трехжильный кабель, имеющий «фазу», «ноль» и «землю»

Для контура освещения, на который падает наименьшая нагрузка электросетей, подойдет кабель сечением 1.5 мм². Для него достаточно предусмотреть автоматический выключатель в 10 А (2.3 кВт).

Для розеток, нагрузка в которых может доходить до 3-4 кВт, необходимо брать изделия сечением 2.5 кв. мм, способные выдержать ток до 27 А и мощность 5.9 кВт.

Однако не следует нагружать линию до подобных пределов: для корректной работы необходим запас, составляющий треть от планируемой нагрузки. В данном случае понадобится выключатель, рассчитанный на 16 А (3.6 кВт).

Если планируется (варочной поверхности), необходимо проложить кабель сечением 6 кв. мм для мощности до 10.1 кВт.

В этом случае важно , предназначенный для электрического тока в 32 А (напряжение 7.3 кВт).

При выборе параметров вводного кабеля в квартиру важно учитывать мощность, выделенную на квартиру. Как правило, в этом случае необходимо использовать изделие сечением 6-10 кв. мм.

Популярные разновидности электропроводки

Среди часто используемых видов продукции для электромонтажа можно выделить две распространенные модели: ВВГ и NYM.

Галерея изображений

Фото из

Согласно регламенту ПУЭ 7, рекомендациям пункта 2.1.48 кабельную продукцию для устройства проводки требуется выбирать в соответствии с назначением, указанным ее производителем

В устройстве слаботочных линий, нагрузка на которые не превышает 24В, используют электрошнуры ШВВП

Если требуется организация дополнительного контура для уравнивания потенциалов, применяют провод с маркировкой ПВЗ и аналогичные длинномерные изделия

Для прокладки электропроводки, устраиваемой для питания мощных потребителей, используют кабель ПВС 3×6мм². Его используют для прокладки линий питания варочных поверхностей, электроплит, двухдверных холодильников и подобного оборудования

Провод для выполнения электромонтажа

Электрический шнур для слаботочных линий

Провод для уравнивания потенциалов

Кабель для подключения мощных приборов

Вариант #1 — кабель ВВГ

Наиболее популярное изделие отечественного производства, которое часто применяется для выполнения в квартире электромонтажных работ. Кабель относится к небронированным гибким силовым проводам.

Он может состоять из 1-5 медных жил, сечения которых варьируются от 1,5 до 240 кв. мм. Проводники, которые могут иметь круглую, треугольную и плоскую форму, окружены поливинилхлоридной изоляцией и общей оболочкой.

Кабель ВВГ имеет несколько модификаций:

• ВВГ – основной тип, характеристики которого приведены выше.
• ВВГнг – кабель силовой, имеющий внешнюю оболочку и изоляцию жил, сделанную из негорючего поливинилхлорида.
• ВВГнг-LS – проводка, жилы которой имеют негорючую самозатухающую изоляцию, а оболочка обладает низким показателем выделения дыма.
• ВВГнг FR-LS – негорючий кабель с малой задымленностью, имеющий дополнительную защиту от огня, выполненную из слюдяной ленты.

Хотя обычный ВВГ стоит дешевле, его оболочка не имеет огнестойких свойств и выделяет при горении много дыма. Эти изделия также не подходят для пучковой прокладки, тогда как негорючие изделия монтируются в пучках, благодаря чему в гофрах, трубах или шурфе можно одновременно прокладывать несколько кабельных линий.

Один и тот же вид продукции (например, кабель ВВГнг), выпускаемый различными предприятиями, может иметь незначительные отличия внешнего вида и технических характеристик

Исходя из перечисленных выше причин, для проводки электросетей в квартире лучше брать надежные и практичные изделия марок ППГнг-HF и ВВГнг-LS, наиболее безопасные в бытовых эксплуатационных условиях:

Галерея изображений

Фото из

Кабель, в маркировке которого указан тип ВВГнг-LS, является наиболее подходящей продукцией для устройства проводки в жилье. Его нельзя назвать абсолютно безопасным, но он намного безопаснее кабелей ВВГ и ВВГнг

При пожаре гореть и плавиться будет вся изоляция кабелей. Однако в изоляции кабеля ВВГнг-LS значительно меньше галогенов, чем в изоляции ВВГ и ВВГнг. Их содержание позволяет быстро эвакуироваться людям без получения серьезных отравлений

Самым безопасным для устройства домашней проводки считается кабель ППГнг-HF, в изоляции которого вообще нет галогенов. При плавлении и тлении он не выделяет отравляющих веществ

Кабель с наличием в маркировке буквенных обозначений ВВГ и ВВГнг запрещен для устройства проводки в жилье. Несмотря на то, что второй вариант относится к негорючим, при тлении он будет выделять галогены в опасной для жизни и здоровья концентрации

Кабельная продукция с маркировкой ВВГнг-LS

Горящий и выделяющий токсины кабель

Кабель с безгалогенной изоляцией ППГнг-HF

Продукция ВВГнг для укладки в штробы и технических помешщений

Вариант #1 — кабель NYM

Это изделия из меди, изготовляемый на российских заводах по немецкой лицензии. Кабель соответствует как отечественным ГОСТам, так и нормам европейского стандарта.

По основным характеристикам модель совпадает с показателями кабеля ВВГнг; она также рассчитана на номинальное напряжение 0.66 кВт.

В продаже имеется однопроволочный многожильный кабель NYM с сечением 1.5-10 мм² и многопроволочный, сечение которого превышает 16 мм².

Для негорючести изделия между поливинилхлоридной оболочкой изделия и изолированными тем же пластиком жилами (1-5) помещается резиновый наполнитель.

Провода NYM и ВВГнг имеют оболочку, сделанную из плохо горящего полимера, благодаря чему изоляция склонна к самозатуханию. Еще один плюс: при горении оболочки выделяется небольшое количество дыма, не содержащего опасных компонентов

Кабели ВВГнг и NYM обладают схожими характеристиками.

К числу их достоинств можно отнести:

1. Качественное исполнение. Все компоненты проводки (изоляция, жилы, оболочки) соответствуют принятым ГОСТам, благодаря чему продукция отличается надежностью и долговечностью.
2. Высокая пожаростойкость и безопасность. Отвечающие всем требованиям кабели безупречно работают под прописанной нагрузкой, а особо прочная изоляция позволяет производить пучковую прокладку без риска возгорания при взаимодействии жил.
3. Легкая разделка и удобный монтаж. Упаковка кабеля круглой формы позволяет комфортно производить монтаж, не допуская перекруток при прокладывании сетей. При этом проводку можно уплотнять на выводе.

Еще одним плюсом является большой ассортимент подобных моделей, различающихся как по техническим характеристикам, так и по цене.

Тонкости подключения электрообрудования

У владельцев квартир часто возникает необходимость подключения к силовой розетке крупных агрегатов бытовой техники, например, электрической плиты или .

Для этих целей предназначаются гибкие провода, при этом следует учитывать пункт 2.1.48 ПУЭ 7, согласно которому можно брать лишь продукцию, назначение которой обозначено в стандартах и техусловиях.

Например, чтобы подключить варочную панель, следует подобрать провод, в сертификате которого есть упоминание о подобном применении данного изделия.

Какие провода не подходят?

Имеются варианты продукции, которые строго запрещено использовать для прокладки электросетей даже в самых крайних случаях. К ним относятся следующие виды изделий.

Изделие #1 — провод ПВС

Соединительный медный элемент, имеющий оболочку и изоляцию из ПВХ. Он имеет многопроволочную конструкцию с 2-5 проводниками сечением 0.75-10 кв. мм.

Провод, рассчитанный на номинал напряжения в 0.38 кВт, может использоваться для подключения бытовой электротехники к электросети и для изготовления удлинительных шнуров.

Для прокладки проводки ПВС не годится по следующим причинам:

1. Он имеет многопроволочную конструкцию жилы, поэтому для соединения концов необходимо лужение и пайка, что требует много времени и большого опыта.
2. Изделие создает опасность пожара: из-за проволочных жил кабель нагревается сильнее, из-за чего изоляция изнашивается быстрее, что может привести к короткому замыканию.
3. ПВС нельзя прокладывать пучком, тогда как для этого подходят практически все модели кабелей. Из-за того, что линии проводки должны находиться на некотором расстоянии друг от друга, придется выполнять в стене штробы под каждую из них.

Таким образом, высокие затраты на осуществление монтажа не сможет компенсировать даже низкая цена подобных проводов, к тому же качество проложенной электросети не будет слишком высоко.

Изделие #2 — провода ШВВП, ПВВП

Шнуры либо кабели, имеющие одно либо многопроволочные жилы из меди, можно применять для подключения бытовой техники, электрообрудования.

Однако они не подходят для стационарных электрокоммуникаций, поскольку на этих изделиях отсутствует негорючая изоляция.

Хотя плоский шнур с полвинилхлоридными оболочками (ШВВП) и не рекомендуется для прокладки электросетей, он вполне подойдет для организации слаботочного освещения до 24В, а именно для прокладки проводки от трансформатора до светодиодов

Кроме того, срок эксплуатации ШВВП и ВППВ достаточно короток, а многожильная конструкция требует обработку окончаний и пайку при монтаже.

Стоит упомянуть также ПУНП (провод универсальный плоский), который был запрещен для еще в 2007 году.

Это устаревшее изделие имеет слабую изоляцию и небольшую мощность, из-за чего оно не выдерживает современных нагрузок

Выводы и полезное видео по теме

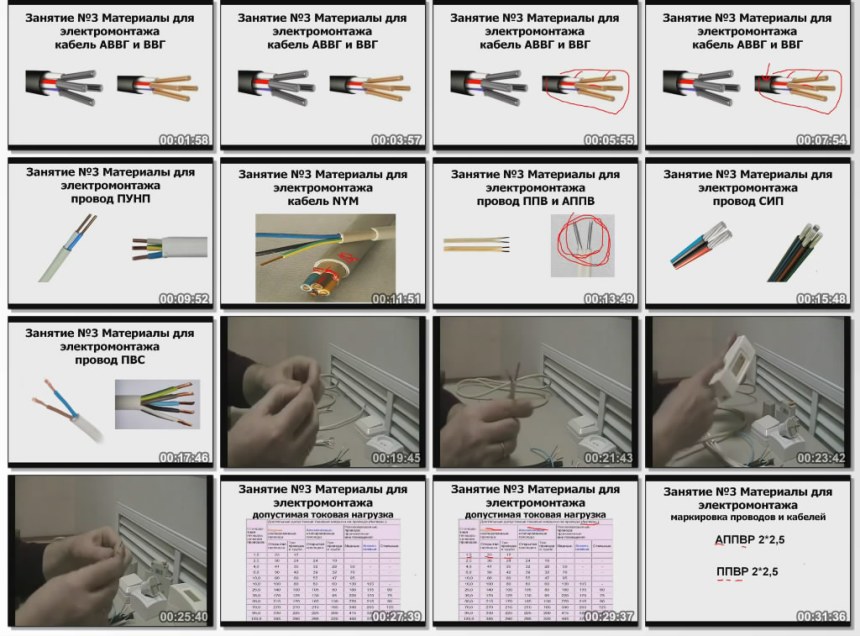

В предлагаемом ролике представлена детальная информация по выбору изделий для организации электропроводки в жилых помещениях:

Несмотря на большое разнообразие выпускаемой продукции, подобрать необходимый материал для прокладки электрических коммуникаций довольно легко. Нужно тщательно читать маркировку, бирки и сертификаты изделий, обращать внимание на технические характеристики и качество кабеля.

Поделитесь с читателями вашим опытом проведения проводки в квартире, расскажите, какой кабель вы использовали. Пожалуйста, оставляйте комментарии к статье и задавайте интересующие вас вопросы. Форма обратной связи расположена ниже.

6 типов электропроводки для вашего дома

Все электрические проекты имеют одну общую черту: электропроводка. При установке новой проводки очень важно знать, какой тип провода или кабеля вам нужен. Базовые знания о типах электропроводки помогут вам узнать больше о существующих цепях в вашем доме. Например, вам будет проще определить, какой провод куда идет, глядя в распределительную коробку.

Современные дома и дома постройки после середины 19 века60-е вообще имеют аналогичные типы проводов. Кроме того, любая новая проводка должна соответствовать требованиям, установленным местными строительными нормами или национальными электротехническими нормами. Электропроводка — это подключение проводов и кабелей к различному оборудованию и устройствам, таким как приборы, выключатели, светильники, розетки и т. д., к главному распределительному щиту.

Кабель и провод

Важно понимать некоторые основные термины, используемые при описании проводки. Электрический провод — это проводник, материал, который проводит электричество. Для бытовой проводки используется либо медь, либо алюминий (или алюминий с медным покрытием), хотя алюминий больше не используется. Это может быть многожильный провод или сплошной металлический проводник, и в большинстве случаев он изолирован с использованием непроводящего пластикового покрытия.

С другой стороны, кабель представляет собой комбинацию двух или более проводов, собранных в одной оболочке. В современных домах кабель NM (неметаллический) является наиболее распространенным типом. Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку, и содержит:

• один или несколько «горячих» (токонесущих) проводов
• нейтральный провод
• провод заземления

1. NM-кабель

Наиболее распространенным типом домашней электропроводки является кабель NM, также известный как кабель Romex, по названию самого популярного бренда электропроводки. Кабели NM содержат три или более отдельных проводников, обернутых вместе в оболочку, которая представляет собой гибкую пластиковую оболочку.

Этот тип кабеля обычно используется для сухой внутренней проводки дома, включая приборы, светильники, выключатели и розетки. Сегодня кабели NM имеют цветовую маркировку, что означает, что внешняя оболочка кабеля имеет разные цвета для обозначения сечения провода. Вот наиболее распространенные кабели NM, которые вы, скорее всего, найдете в современных домах:

• 6-калибр, 55-амперные цепи поставляются с черной оболочкой
• 8-калиберные, 40-амперные цепи поставляются с черной оболочкой 30-амперные цепи поставляются с оранжевой оболочкой
• Цепи 12 калибра, 20 А поставляются с желтой оболочкой
• Цепи 14 калибра, 15 А поставляются с белой оболочкой

Серая оболочка предназначена для подземных (UF) кабелей.

2. Бронированный кабель

Когда дело доходит до электропроводки дома, местные постановления более строги, чем национальные нормы. Вот почему вы можете обнаружить, что в некоторых областях кабели NM не разрешены для использования, и в этих местах вместо них используются армированные кабели или кабели переменного тока.

Электропроводка переменного тока, также известная как BX, восходит к началу 1900-х годов и имеет гибкую металлическую оболочку, обеспечивающую дополнительную защиту внутренних проводников. В коммерческих зданиях или жилых домах высотой более трех этажей нельзя использовать кондиционер.

3. Подземный питательный кабель

UF (подземный питательный кабель) — это кабель NM, специально разработанный для влажных мест и прямого прокладки в земле. При прокладке проводов под землей или на открытом воздухе вам необходимо использовать кабель UF. Другой вариант, который выбирают электрики, — это использование подземного трубопровода из ПВХ и протягивание проводов через него.

Этот тип кабеля обычно используется для питания наружных светильников и состоит из изолированного горячего и нейтрального провода, а также оголенного провода заземления. В отличие от кабеля NM, кабель типа UF имеет сплошную пластиковую оболочку вокруг каждого провода и имеет серую внешнюю оболочку. Кроме того, этот тип кабеля можно использовать для разводки основных цепей.

4. Низковольтный провод

Низковольтный провод используется для цепей с напряжением менее 50 вольт. Этот тип проводки является правильным выбором для объектов, не требующих большого количества электроэнергии, таких как дверные звонки, термостаты, спринклерные системы или ландшафтное освещение.

Низковольтная проводка варьируется от 12 до 22 калибра и либо изолирована, либо покрыта кабельной оболочкой. Несмотря на то, что низковольтные провода обычно не вызывают ударов током, все же рекомендуется выключать устройства перед началом работы с ними.

5. Провод THHN/THWN

Двумя наиболее распространенными типами изолированных проводов являются THHN и THWN. В отличие от кабеля NM, это одиночные жилы, каждая из которых имеет свою изоляцию с цветовой маркировкой. И они защищены пластиковым или трубчатым металлическим трубопроводом.

• Горячие провода черного, оранжевого или красного цвета;
• Нейтральные провода белые или коричневые;
• Провода заземления зеленого или желто-зеленого цвета.

Что касается изоляции, буквы указывают на ее свойства:

• T означает термопласт;
• H означает термостойкий, а HH означает очень термостойкий;
• W означает Номинальный для влажных помещений;
• N означает с нейлоновым покрытием для дополнительной защиты.

Эти типы проводов следует использовать в таких местах, как подвалы или гаражи, а также внутри дома, только для коротких открытых участков, например, для подключения проводов к водонагревателям или мусоропроводам. Поскольку это провода цепи, их нельзя трогать при включенных цепях.

6. Телефон и кабель передачи данных

Телефоны и интернет-провода используют низковольтные провода. Хотя наиболее распространенным типом кабеля для этого является Cat (Category) 5, ваш телефонный кабель и кабель для передачи данных могут иметь от четырех до восьми проводов. Кабель категории 5 состоит из восьми проводов, скрученных вместе в четыре пары, и является наиболее эффективным типом для телефона и передачи данных. Кроме того, кабель категории 5 обеспечивает большую пропускную способность и качество, чем стандартный телефонный провод.

Несмотря на то, что проводка данных не находится под высоким напряжением, по-прежнему опасно соприкасаться проводкой данных с домашней проводкой. Так что относитесь к нему бережно и не касайтесь оголенных проводов.

Простая модернизация электрооборудования может повысить качество вашей жизни

Правильная модернизация электрооборудования может значительно улучшить стоимость и внешний вид любого дома или предприятия. Вы будете поражены тем, насколько правильная модернизация электрооборудования может изменить ваш дом или бизнес. Убедитесь, что, когда вы выбираете электрическую компанию для модернизации вашего дома и решили довести свою модернизацию до уровня, когда вам требуется электрическая модернизация, что техник в компании имеет хорошие рабочие знания и опыт, чтобы правильно руководить вы в этой области.

Когда вы решите провести модернизацию, наши хорошо обученные и сертифицированные электрики обладают всем опытом и знаниями, необходимыми для выполнения вашего проекта по модернизации электрощита от начала до конца, с минимумом суеты и беспокойства. Пожалуйста, свяжитесь с нами сразу по адресу: 310-800-2401

Имя *

Фамилия *

Электронная почта *

Телефон *

Тип * Тип проекта *

Тип * 0003

Адрес проекта *

Город *

StateStateCA

Почтовый индекс *

Подробная информация о проекте

Сервис и политика конфиденциальности Google reCAPHA.

Эта контактная форма деактивирована, поскольку вы отказались принять службу Google reCaptcha, которая необходима для проверки любых сообщений, отправленных формой.

О нас

Если вы владелец дома или бизнеса в радиусе 20 миль от Редондо-Бич и ищете лучшего подрядчика по электроснабжению в Южном заливе, позвоните в Penna Electric.

Как с нами связаться

Чтобы записаться на бесплатный расчет стоимости, выполненной настоящим квалифицированным электриком, позвоните нам.

(310) 800-2401

Почтовый адрес

Penna Electric
2110 Artesia Blvd.
Redondo Beach, CA
