Электрический щит содержит в себе коммутационные компоненты и автоматические устройства, а также аппаратуру для подключения и распределения потребителей по сети. Для оптимального выполнения своих обязанностей нужно правильно подобрать установочные провода и корректно их проложить. Выбор нужных проводников и правильное подключение повысит безопасность электропроводки и обеспечит ее длительное функционирование.

Содержание

1. Состав электрощита и его устройство
2. Выбор провода
3. Необходимые инструменты
4. Монтаж и соединение
5. Подготовка перемычек и схема подключения
6. Основные правила прокладки проводов

Состав электрощита и его устройство

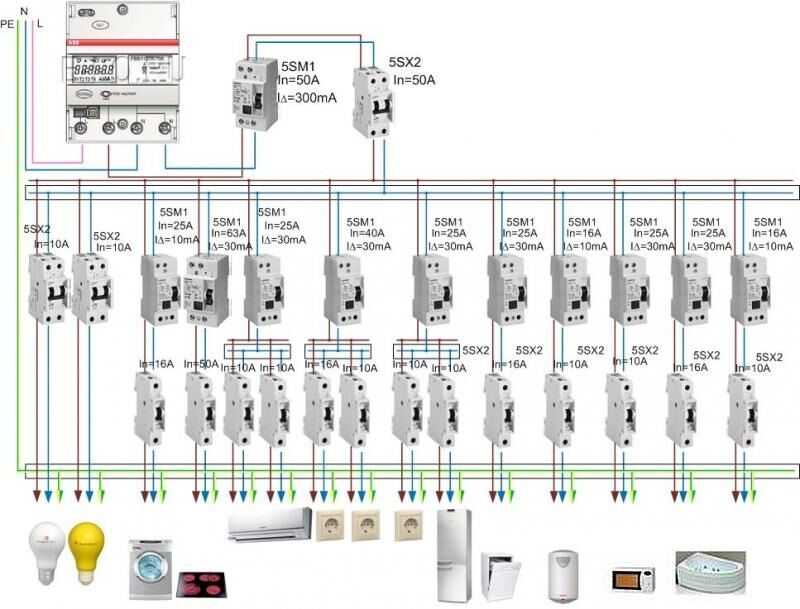

Состав распределительного электрощитка в квартире

Электрический щиток представляет собой металлическую коробку, в которой находятся разные коммутирующие и защищающие устройства. Они соединяются с помощью проводов, к которым предъявляются особые требования.

В электрический щит через специальное отверстие проводится вводный кабель. После этого осуществляется подключение электрооборудования и укладка проводов внутри щитка. Соединять проводники нужно по разработанной схеме.

В состав современного домашнего щитка входят следующие коммутационные и защитные приборы, а также изделия другого типа:

• Счетчик электроэнергии.
• Автоматы. Ставятся на вход и на отдельные группы энергопотребителей. Обычно выбирается автоматический выключатель на вход, на осветительную группу и на мощное электрооборудование в квартире.
• УЗО.
• Дифавтоматы.
• Таймер.
• Реле напряжения и контроля фаз.
• Прочая автоматика для управления и контроля.

Корпус обязательно должен заземляться, как и металлические дверцы и токоведущие части. В ином случае при утечке тока щиток будет нести потенциальную опасность для жизни и здоровья человека. Щиток следует запирать на ключ, чтобы не допускать доступа посторонних лиц и предотвратить поражение электрическим током.

Выбор провода

Требования, предъявляемые кабельной продукции, формируются из условий, в которых изделие будет функционировать. Щиток является прибором с ограниченным пространством, поэтому миниатюрность и компактность являются одним из основных критериев выбора. Надежность и стойкость не менее важна для подобных изделий. Кабель должен хорошо гнуться и выдерживать изгибы, поэтому приборы с алюминиевой жилой не подходят.

Все проводники можно разделить на классы по гибкости. Этот показатель зависит от конструкции жил. Чем класс  выше, тем более гибкий проводник. Монолитные жилы сложно гнутся и могут сломаться в процессе эксплуатации, но их легко подсоединять к клеммам. Многопроволочные изделия лучше гнутся, с ними проще работать, но сложность заключается в невозможности подсоединения к клеммам и винтовым зажимам. Для этого приходится либо лудить концы, либо обжимать их специальными наконечниками. В ином случае контакт будет ненадежным и прослужит недолго. Выбор многожильного или одножильного провода также зависит от класса гибкости изделия.

Виды проводов ПВ-1

По всем приведенным характеристикам можно выбрать ряд проводов, которые подходят для включения. К ним относятся:

• ПВ-1. Это изделие с однопроволочной медной жилой, которое имеет одинарный слой ПВХ изоляции. Класс гибкости 1.
• ПВ-3. Многопроволочный проводник с медными жилами, имеющий ПВХ изоляцию со 2 классом гибкости (для сечения от 0,5 кв.мм. до 1,5 кв.мм.), 4 классом при сечении от 2,5 до 4 кв.мм. и 3 классом гибкости у сечений свыше 4 кв.мм.
• ПВ-4. Многопроволочный медный кабель с ПВХ изоляцией. Является более гибким аналогом предыдущих изделий. Класс гибкости 4 и 5.

Можно подобрать зарубежные аналоги проводов. К ним относятся H05VJ, H07VK, рассчитанные на напряжение 0,5 и 0,75 кВ соответственно.

При выборе нужно определиться, каким сечением провода делать разводку в щитке. Это напрямую зависит от нагрузки в помещении. Рекомендуется брать провод для подключения с таким же сечением, что и питающий кабель. Для подключения электрического счетчика используется кабельная продукция сечением 25 кв. мм. Но нужно учитывать и другой показатель – максимальную силу тока, на который рассчитан электросчетчик. В зависимости от марки это 50-60 Ампер, что соответствует 10-12 кВт. По этим критериям подходит проводник из меди с сечением 10-16 кв.мм. или алюминиевый провод, у которого сечение придется повысить до 16-25 кв.мм.

Важно заранее рассчитать сечение провода для монтажа в электрощитах для соединения автоматов и длину. Опираться в расчетах следует на вводный автомат.

Необходимые инструменты

Стриппер для снятия изоляции

Чтобы надежно сделать подсоединение в щитке, нужно заранее приобрести специальные инструменты. Они должны быть профессиональными и иметь изолированные рукоятки. К обязательным инструментам относятся:

• Перфоратор.
• Болгарка.
• Отвертки, в том числе индикаторная для проверки отсутствия напряжения на проводах.
• Ножик.
• Прибор для зачистки изоляции.
• Пассатижи.
• Кусачки.
• Переносной светильник.

После подготовки инструмента можно приступить к монтажу.

Монтаж и соединение

Принятые цвета фазы, ноля и заземляющего провода

Перед началом работы нужно обязательно обесточить помещение. С помощью тестера проверяется, осталось ли напряжение на проводниках. Щупами отвертки нужно поочередно коснуться каждой жилы. Если лампочка не загорелась, можно приступать к работе. Работать при включенном электричестве запрещено. Также важно заранее подготовить инструменты и обеспечить мастера автономным источником света.

При подключении проводов в щите важно помнить, что цвета жил показывают их назначение. Жила может полностью окрашиваться в тот или иной цвет или иметь цветовую метку на входе в устройство, то есть на концах проводника. Используется следующая гамма:

• Фаза – серый, черный.
• Ноль – синий.
• Заземление – желто-зеленый.

Провод для монтажа электрощитка нужно укладывать таким образом, чтобы не было провисаний и лишних изгибов. Для этого заранее определяется длина каждого отрезка с небольшим припуском в 2-3 см.

Все соединения с автоматом осуществляются с помощью перемычек. Для этой цели может применяться однопроволочный жесткий провод. По возможности лучше не использовать перемычки, а делать все через соединительную жилу. Благодаря ей контакт будет надежный, а внешний вид эстетичный.

Не рекомендуется подключать в одну колодку более двух проводов. Если этого избежать не получается, кабели должны иметь одинаковое сечение.

Подготовка перемычек и схема подключения

Изготовление перемычки безобрывным способом

Проводники нужно подготовить к подсоединению в щитке. Для этого нужно зачистить концы от изоляции с помощью ножика или специального инструмента. Жилы следует вставить в контакт и хорошо затянуть при помощи отвертки.

Во время работы нужно следить за следующим:

• Изоляция не должна попасть в прижим.
• Оголенная часть провода не должна торчать из контакта на большой участок. Такое требование предъявляют сетевые организации, которые занимаются пломбировкой счетчиков. Это позволяет предотвратить незаконное подсоединение со стороны.
• Сначала затягивается верхний винт, после – нижний.

Последний шаг – проверка надежности фиксации. Жилы нужно аккуратно потрогать и развести в стороны. Проводник не должен качаться и шататься.

Соединение автоматов

Далее нужно подключить нулевой провод. Он соединяется с помощью перемычки от правого нижнего контакта автоматического двухполюсного выключателя до третьего контакта электросчетчика. Концы также нужно зачистить от изоляции, подключить и затянуть винтами. Провода не должны соприкасаться друг с другом. Обязательно следует сделать зазор между ними.

Теперь нужно подключать отходящие провода со счетчика. Сначала подключается фаза через перемычку к верхнему контакту автомата. Концы зачищаются и присоединяются. Фазу также нужно распределить между остальными источниками по направлениям автоматов.

Должен остаться один контакт с электросчетчика в квартире. Это контакт отходящего нуля, который должен соединиться с нулевой шиной. Обычно она идет в комплекте с пластиковой коробкой. Длина, размеры и конфигурация зависят от производителя.

Основные правила прокладки проводов

Все соединения проводки в электрощитке должны быть изолированны

Все вышеперечисленные действия должны выполняться в соответствии с правилами, принятыми ПУЭ. Несоблюдение требований может привести к негативным последствиям, в том числе к поражению электрическим током и возможному короткому замыканию.

Основные требования:

• Вводный щиток, распределительные коробки, счетчик должны монтироваться в легкодоступных местах.
• Провода не должны пересекаться, между ними обязательно должно быть расстояние.
• Сечение провода в щитке для соединения автоматов, УЗО и других изделий подбирается в зависимости от их токовой нагрузки.
• Следует создать план расположения проводников.
• Провода не должны касаться металлических деталей и элементов строительных конструкций.
• Все соединения в распределительной коробке должны быть надежно заизолированы.
• Защитные и нулевые провода крепятся к приборам с помощью болтового соединения.

Во время работы нужно обязательно следовать технике безопасности. Мастер должен быть в защитных диэлектрических перчатках и очках.

Какой провод использовать для сборки щита

Главная → Блог → Какой провод использовать для сборки щита

24.12.2021

Электрические щиты необходимы для электроснабжения промышленных, хозяйственных, коммерческих и общественных объектов. Проектирование щитового оборудования не ограничивается выбором только внутренней аппаратуры и автоматики. Щит также включает в себя средства подключения и распределения электроэнергии. Выбору качественных средств расключения и подключения мы и посвятим статью.

Виды электрических щитов

В зависимости от выполняемых функций, электрические щиты в порядке иерархии делятся на следующие основные виды:

• ГРЩ – главный распределительный щит. Расположен на территории трансформаторной подстанции. Служит для присоединения силовых линий электроснабжения и распределения электроэнергии.
• ВРУ – вводное распредустройство. Расположен на вводе в здания и в цехах. Служит для приема, распределения и учета электроэнергии. Также защищает от короткого замыкания и от перегрузки.
• АВР – аварийный ввод резерва. Применяется для переключения между основными и резервными линиями питания в случае возникновения аварийных ситуаций.
• ЩУ – щит управления. При помощи измерительной и сигнальной аппаратуры, решает задачи по управлению электродвигателями, вентиляцией, сигнализацией и т.п. Обеспечивает дистанционное управление нагрузками и плавные пусковые характеристики.
• ЩА – щит автоматики. При помощи различных контроллеров выполняет функции по автоматизации технологических процессов.

Из чего состоит электрощит

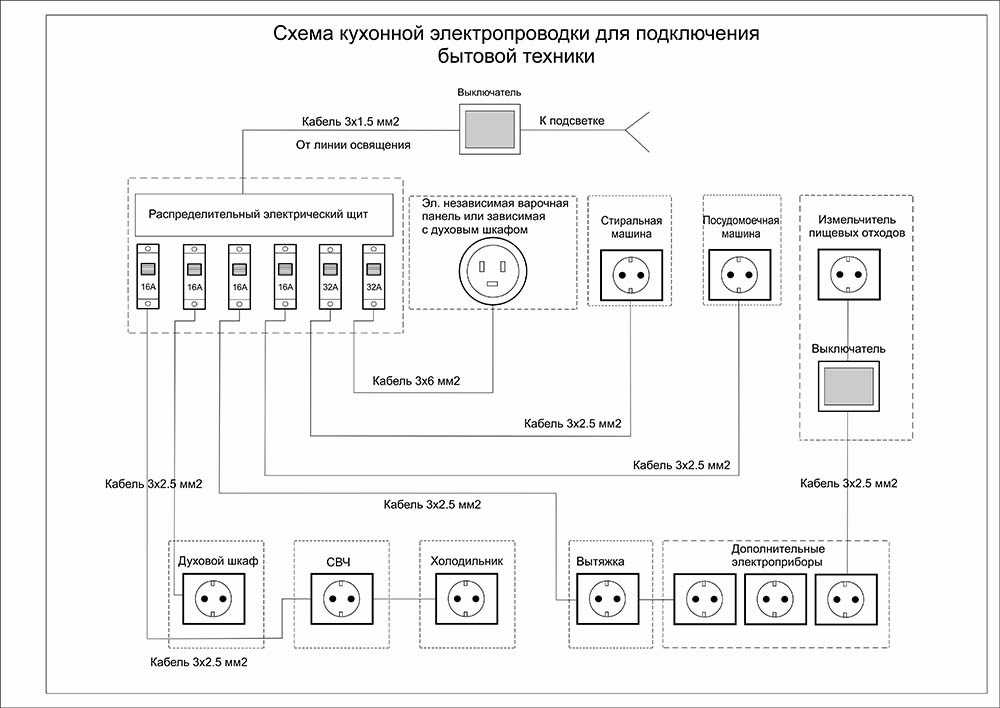

Для наглядного представления расположения элементов щита разрабатывается электрическая схема. Она облегчит сборку, а также возможный ремонт или модернизацию.  Дальнейшее подключение аппаратуры внутри щита осуществляется посредством проводов соответствующих сечений. Исполнение щита зависит от его назначения и количества расключаемой аппаратуры внутри.

Рассмотрим современный квартирный щит. Он состоит из пластикового или металлического корпуса, вводного автоматического выключателя и устройств распределения. Также он может содержать большое количество второстепенных устройств: приборы учета и индикации, дифференциальные средства защиты, различные реле контроля напряжения, контроля фаз, таймеры, монтажные провода и клеммники. Все металлические части щита способные проводить ток подлежат заземлению, чтоб избежать поражения электрическим током.

Каким должен быть провод

Для расключения аппаратуры внутри шкафа чаще всего используется кабельная продукция с медными жилами. Из-за ограниченного пространства провод должен иметь достаточную гибкость и прочность, поэтому провод с алюминиевыми жилами лучше не применять. Провода с медными жилами удобно укладывать в соответствии со схемой монтажа.

Применяемые провода могут состоять из одной жилы (одножильные) соответствующего сечения или из нескольких (многожильные). По качеству и удобству монтажа эти токопроводники различаются. Монолитные жилы легче подключать к винтовым зажимам устройств, но при этом труднее гнуть. Многожильный кабель легче гнуть, но необходимо оборудование вроде гильз для создания хорошей площади соединения между контактной площадкой винтового зажима какого-либо устройства и проводом.

Для внутреннего монтажа удобно использовать следующие виды провода: ПВ-1 (ПуВ) – моножильный провод, негибкий в ПВХ изоляции; ПВ-3 (ПуГВ) – многопроволочный гибкий провод, изоляция из ПВХ материала; ПВ-4 – многопроволочный медный провод в ПВХ изоляции, отличается более высокой гибкостью чем ПВ-3. В качестве зарубежных аналогов можно применить провода типов H05VK, Н07VK.

Сечение провода выбирается в зависимости от номинальной токовой нагрузки подключаемого оборудования. Токовая нагрузка указывается в технических характеристиках. Очень удобным считается применение проводов с соответствующей цветовой идентификацией. Например, фазные провода можно прокладывать в сером, черном или коричневом исполнении изоляционного материала; ноль – в синем; земля – в желто-зеленом цвете.

Монтаж следует осуществлять так, чтоб не было лишних перегибов и провисаний провода. Обычно оставляют некий запас по проводу при порезке на необходимую длину в счет возможных изменений. Монтаж группы автоматических выключателей следует выполнять специальной гребенчатой шиной. Ввиду конструктивного исполнения соединительной шины, итоговый вид электрического щита будет более эстетический и удобный для эксплуатации.

← Что такое силовой кабель и сфера применения
Какие бывают марки термостойких проводов и кабелей →

Понимание назначения заземляющего провода в экранированных кабелях

Заземляющий провод – это оголенный многожильный провод, переплетенный с оберточной фольгой внутри экранированных кабелей. Этот провод играет важную роль в облегчении работы кабеля. Давайте посмотрим, как заземляющий провод помогает в работе экранированных кабелей:

1. Обеспечение эффективного заземления

Заземляющий провод обеспечивает непрерывное соединение с низким сопротивлением с металлическим экраном кабеля, что приводит к очень эффективное заземление.

Провод остается в контакте с металлической стороной экранирующей ленты по всей длине кабеля. Это помещает заземляющий провод в идеальное положение для подключения экранированного кабеля к клемме заземления.

Для кабеля это означает, что он эффективно защищен от скачков напряжения, которые неизбежно возникают время от времени. Любое избыточное электричество находит путь через заземляющий провод в землю, не причиняя вреда машинам, подключенным к проводу.

2. Удаление нежелательных электрических помех

Металлический экран кабеля может быть действительно эффективным только в том случае, если есть способ замкнуть его цепь внутри кабеля. Заземляющий провод является важной частью завершения этой цепи, что в конечном итоге позволяет перенаправить нежелательные электрические помехи на землю.

Этот тип электрических помех может привести к серьезному повреждению электрооборудования, если его не контролировать. На видеоизображения влияет шум, они выглядят размытыми или с полосами по всему экрану. Звук может включать жужжание и гудение. Целые цифровые сети могут быть затронуты и принудительно отключены. Электрические измерительные приборы могут показывать неправильные показания. Приложения для сбора данных могут работать со сбоями, что приводит к разрывам в загрузках и потерям данных.

По всем этим причинам необходимо как можно полнее устранить электрические помехи, что достигается в экранированных кабелях с помощью заземляющих проводов.

3. Предотвращение реакции металлов

Луженые медные проводники обычно используются для изготовления дренажных проводов. Этот тип оловянного покрытия предотвращает возникновение реакций между медной жилой провода и находящимся рядом с ней алюминиевым экраном.

Отсутствие такой реакции означает, что экранированные кабели можно использовать гораздо дольше. Часто, когда два реактивных материала помещаются рядом друг с другом внутри провода, сочетание тепла и электричества внутри провода может вызвать химическую реакцию, которая разъедает внутреннюю часть провода и сокращает его жизненный цикл. Экранированные кабели защищены от такого события благодаря составу заземляющего провода.

Зачем нужны дренажные провода Almor

Как видите, назначение дренажного провода в экранированных кабелях очень важно и является очень важной частью механизма, который делает экранированные кабели столь эффективными для защиты электрических приборов.

В вооруженных силах неисправный кусок проводки может стать разницей между успешной миссией и неудачной. У других поставщиков кабелей вы получаете проводку, произведенную за пределами США. Это означает, что кабель разработан без учета американских стандартов качества.

Такие кабели часто не соответствуют стандартам, потому что они не могут справиться с энергетическими потребностями США, которые часто значительно отличаются от требований других стран.

Наша цель Almor – создавать продукты, специально предназначенные для удовлетворения потребностей американского покупателя. Вот почему мы следим за тем, чтобы вся наша продукция производилась в США. Мы также изготавливаем силовые кабели на заказ, которые часто необходимы для выполнения узкоспециализированных военных проектов.

Если вам нужно увидеть прототипы того или иного кабеля перед тем, как сделать выбор, мы будем рады выслать их вам. Как только вы будете удовлетворены техническими характеристиками, мы изготовим остальную часть партии и предоставим вам ваш собственный набор кабелей. Запросите свой следующий индивидуальный заказ от Almor Power Cables сегодня!

Заземление кабелей и проводов | Контуры заземления

Цепи низкого уровня часто соединяются между собой экранированными кабелями, в основном для защиты от внешних помех. Помимо эффективности самой конструкции экрана, еще более важной является целостность соединения с землей. Плохая почва может быть хуже, чем ее отсутствие.

Обратный путь сигнала

Используемый в качестве обратного пути сигнала, типичный для коаксиальных кабелей, экран служит вторичной цели экранирования центрального проводника от внешних полей. Эта двойная роль может существовать и в некоаксиальных кабелях.

Сопротивление плетеного экрана обычно намного ниже, чем у других проводников. Это может быть желательно в обратной цепи, но это особенно важно для обеспечения низкого импеданса против внешней индукции. По этой причине выводы должны быть тщательно выполнены, иначе экран будет бесполезен в качестве шумозащитного экрана. На самом деле, поскольку экран представляет собой прямой «провод» и его площадь намного больше, чем у проводника (проводников) внутри, может возникнуть значительный дисбаланс наведенного тока, вызывающий шум. Неэкранированная витая пара, вероятно, будет более невосприимчивой к шуму.

Простое экранирование

В качестве чистого барьера для электромагнитных помех заземленный экран действует как токопроводящий канал для проводника (проводников) внутри. «Заякоренный» на потенциале земли, который не позволяет ему плавать, куда бы его ни направила магнитная или электрическая среда, экран служит не столько средством ограждения от шума, сколько просто разделяет возмущающее электрическое поле и направляет часть его в земля.

Важно знать, что никакой экран не может защитить от магнитных полей так же эффективно, как простое физическое пространство между источником шума и затронутыми проводниками. Всего 0,5 дюйма могут уменьшить магнитную связь более чем на 30 дБ, улучшив примерно до 70 дБ при расстоянии 4 дюйма. Это, пожалуй, лучшее средство от шума, возникающего в сильноточной проводке.

Контуры заземления

Контуры заземления создают намного больше шума, чем это гарантировано, учитывая, насколько легко их устранить при продуманной установке. Шум контура заземления легко изобразить: каждый проводник, включая сам планер, имеет некоторое сопротивление, и любой ток, проходящий через него, вызывает падение напряжения между его источником и нагрузкой. См. рис. 1 . Проблема контура заземления возникает, когда несколько цепей имеют один и тот же обратный проводник, часто экран, предназначенный для заземления, поэтому падение напряжения от одного пути тока просто проявляется в другом, добавляя «чужой шум» к другому. чистый сигнал.

Кроме того, если несколько систем «последовательно соединены» с землей, любая из них может выступать в качестве слабого звена и отражать свои текущие колебания в виде шума во всех них. Общие основания лучше всего использовать в конфигурации звезды.

Заземление рамы

Обратный путь никогда не должен быть заземлением кадра. Хотя он может быть металлическим и способным проводить ток, он не предназначен для использования в качестве активного проводника. Идеальный возврат для любой цепи должен быть эксклюзивным для этой цепи, хотя нередко встречаются общие обратные пути, где ток каждого сигнала очень низок. Тем не менее, хорошая практика предполагает не более пяти сигнальных проводников на землю. Использование рамки для обратного сигнала или токонесущего «lo» — плохая экономия и открытое приглашение к проблемам. Лучше всего зарезервировать раму для ее структурной роли; однако, подключив его к заземлению батареи в одной точке, вы получите эффект универсального электростатического экрана для всего самолета.

Улучшенный комплексный подход к использованию заземления заключается в том, чтобы использовать его только в качестве заземления, ограничивая сигналы и линии электропередач выделенными проводниками. Примером может служить симметричная экранированная аудиолиния на основе витой пары.

Будет ли реальная земля, пожалуйста, идентифицирует себя?

Существует ли более одной «настоящей» земли? Да.

1. Для сигнального тракта «настоящей» землей является системная земля, истинный пункт назначения для обратного сигнала. Никакая другая точка отсчета не так хороша. Хорошей практикой подключения экрана, предназначенного только для защиты, является подключение его к заземлению системы. Это не позволяет ему зависать с «чужими» источниками сигнала и становиться источником шума для той самой схемы, которую он предназначен защищать. Его можно сравнить с расширением самого корпуса системы.
2. Какое заземление вы используете между системами? Дело в том, что они обязательно могут делить землю, как в случае передачи сигнала между ними по коаксиальному кабелю. Если это так, то на каждом конце требуются тщательные процедуры заземления. В противном случае плохое соединение может вызвать серьезные помехи почти в любом месте, и может быть важна непрерывность обратного пути. В идеале возвратные сигналы должны быть изолированы от земли, а все экраны должны быть подключены только с одного конца. См. рис. 2. В некоторых случаях изолирующий внешний экран триаксиальных и квадраксимальных кабелей обеспечивает желаемое экранирование и изоляцию. Это позволяет установить внутреннее экранирование в качестве заземления сигнала и обратного пути, если это необходимо.
3. «Универсальная» площадка, планер, представляет собой оболочку, в которой размещены все остальные системы. Но это только оболочка и лучше всего в своей строго пассивной роли по отношению ко всем остальным системам, например, блок авионики, который заслуживает собственного признания. Это справедливо и для любой другой бортовой системы. Каждый из них, от стартеров двигателей до развлекательных систем в салоне и TCAS, будет работать более эффективно и с меньшими помехами, используя свой собственный наземный путь.

Ценность «универсального» экрана сомнительна для самолетов с конструкцией из композитных материалов, что приводит к другим опасениям по поводу эффектов HIRF — излучаемых полей высокой интенсивности.

Витая пара

Не  название рок-группы.

Экранирование лучше всего блокирует электростатические шумовые поля и полезно для шунтирования некоторых электро- магнитных  помех, но не так эффективно для устранения электромагнитных помех, как витые пары сигнальных проводников. Это было популярное средство от шума с первых дней появления телефонов.

Каждый проводник, находящийся в изменяющемся магнитном поле, действует как вторичная обмотка трансформатора, производя некоторый ток, повторяющий форму волны «первички» или источника поля. (Изменения в поле могут быть вызваны переменным током или любым переменным током в проводнике (проводниках) источника поля или даже физическим движением проводника постоянного тока, например вибрацией.) Фактически, трансформаторы сконструированы так, чтобы использовать этот факт.

Учитывая, что каждая цепь является цепью (двусторонний путь для движения электронов или сигнала), ток будет течь по обоим проводам: по паре. Внешние поля с радостью индуцируют некоторый ток в этих проводниках, совершенно не заботясь о том, загрязнит ли это сигнал в цепи.

Витые пары Un неизменно располагают один проводник ближе к источнику поля, и, хотя они могут получать почти одинаковую индукцию (таким образом, имея «сбалансированный» шум в обоих), на самом деле они никогда не бывают одинаковыми.
