Какие винтовые сваи бывают: Виды винтовых свай: сварные, литые и комбинированные

Виды винтовых свай и сферы их применения в строительстве

Винтовые сваи: виды, размеры, особенности

Содержание

• Предназначение
• Типовые опоры, их диаметр и выдерживаемый вес
• Достоинства
• Недостатки
• Типы лопастных свай
  • Сварной наконечник
  • Литой наконечник

Винтовые сваи – это металлические трубы, полые внутри, на конце которых приварена лопасть, выполняющая функцию бура. Такая опора с винтовым наконечником отвечает за передачу нагрузки от дома, которую провоцирует его вес, на грунт. Благодаря характерному анкерному строению, элемент фундамента надежно закреплен в земле и не выталкивается наверх из-за пучения при промерзании грунта.

Предназначение

Такая разработка появилась неслучайно, ведь всем известно, что для легковесных сооружений зимнее пучение оборачивается серьезной проблемой, особенно если речь идет о строительстве деревянного дома на водянистой глинистой земле. Даже заглубление опоры ниже линии промерзания может не дать желаемого результата, так как малый вес постройки не противодействует существенным силам пучения, действующим на нижний сегмент основы, и она полностью или частично выталкивается вверх. И только благодаря расширению, которым снабжены винтовые сваи типа шуруп, удается избежать подобных неприятностей.

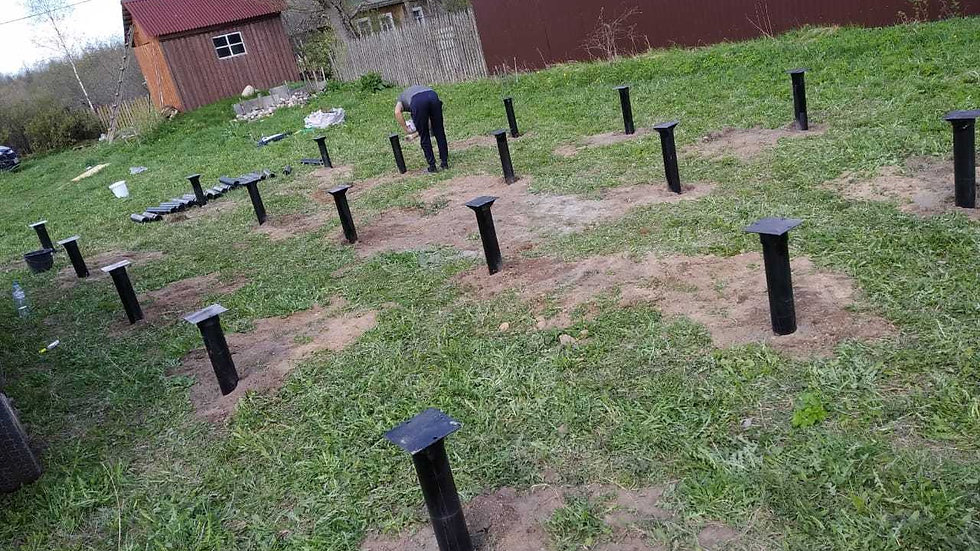

Свайно-винтовой фундамент

Плотный слой грунта надежно удерживает лопасть, и металлический штырь остается на своем месте. Здесь можно не беспокоиться о разрыве сваи, так как прочностные характеристики стали на растяжение соответствуют 330 – 600 МПа, в то время как силы пучения не превышают 0,2 МПа.

Типовые опоры, их диаметр и выдерживаемый вес

Размеры свай и их длина должны соответствовать категории строения. Типовые размеры конусных опор, задействованных в частном строительстве, имеют следующие параметры:

• СВ89х250;
• СВ108х300;
• СВ133х350.

Первое цифровое значение обозначает диаметр стволовой части (мм), а второе – диаметр винтовой лопасти. Для конструкций, имеющих легкий вес, к которым можно отнести ограждения и садовые постройки, подойдет опора, ствольный диаметр которой равен 76 мм. Забор с кирпичными столбами, дачные пристройки, навесные конструкции и беседки устанавливают на конусы, у которых диаметр составляет 89 мм. Для небольшого деревянного дома из бруса и бревна, а также каркасных построек подходят оцинкованные лопастные стержни чуть большего размера (108 мм). Ну и завершают наш рейтинг самые мощные образцы несущих элементов фундамента (133 мм), с лихвой выдерживающие натиск тяжелой бревенчатой избы и пеноблочного сооружения. Чтобы точно рассчитать размеры необходимых свай с наконечником, нужно знать хотя бы приблизительный вес будущих хором.

Параметры часто используемых опор

Достоинства

Фундамент на сложном ландшафте

Винтовые сваи активно используются в частном строительстве. Такой фундамент с ростверком из бетона или без него отлично подходит для возведения малоэтажных зданий. Он без проблем выдерживает вес небольшого кирпичного или деревянного дома, подсобных сооружений из пенобетона и каркасных хозяйственных построек. Основа с металлическими опорами проста в установке, надежна и доступна по цене. Но самое главное – конструкция может монтироваться на сложных грунтах с различным рельефом в любое время года и при любой погоде. Экофундамент не требует вырубки растительности и под него необязательно проводить вертикальное планирование участка. Стоит отметить, что в некоторых случаях винтовые сваи под фундамент являются единственным и незаменимым решением.

Недостатки

Несмотря на многочисленные плюсы, такие опоры все же имеют и минусы, и в первую очередь – это меньший ресурс, нежели у бетонных элементов аналогичного назначения. Этот недостаток вызван тем, что металлические опоры подвержены коррозии, которую провоцирует влажность почвы. К тому же нередко можно столкнуться с откровенно некачественным товаром, выпущенным недобросовестным производителем, и от этого никто не застрахован. Экономия на материалах, применение сварки, отсутствие антикоррозийной обработки приводят к тому, что столь важный несущий элемент быстро разрушается.

Один из недостатков конструкции

Сколько смогут прослужить трубы, напрямую зависит от марки и толщины металла, степени обработки и состава антикоррозийного средства, качества шва в местах сварки, состава и водонасыщенности грунта. Выбрать действительно качественный товар можно руководствуясь сопроводительными документами:

• сертификатами;
• паспортами;
• протоколами производственных испытаний.

Неправильная эксплуатация, неверно подобранный диаметр опор, некорректно рассчитанный вес постройки или погрешности монтажа уменьшают ресурс изделия на несколько лет. К примеру, вы одновременно используете металлические сваи в качестве опор и заземлителя, но в случае аварийного обрыва нулевого проводника и утечки тока через стальной конус коррозийный процесс многократно усилится, и в первую очередь это произойдет в области сварного шва. Если рядом с участком, в пятидесятиметровой зоне, присутствуют электроподстанции, сотовые ретрансляторы, железнодорожные полотна, а грунт содержит большое количество влаги, свайно-винтовой фундамент будет постоянно подвергаться вредоносному воздействию (блуждающие токи, колебания грунта).

Типы лопастных свай

Винтовые сваи бывают двух типов: сварные и литые оцинкованные типа шуруп, а разделяются они в зависимости от метода интеграции наконечника.

Сварной наконечник

В первом случае мы имеем дело с эконом-вариантом, изготовленным из трубы и приваренной к ней винтовой лопасти. Часто подобные изделия бывают некачественными, так как их можно запросто изготовить кустарным способом, соответственно, и цена на них подозрительно низкая. Именно такие виды винтовых свай вызывают массу недовольных отзывов, что и неудивительно, ведь они портят экофундамент из бетона и служат мало.

Экономный вариант

Малейшая погрешность во время сваривания лопасти и трубы приведет к тому, что во время завинчивания в плотном грунте свая отклонится от вертикали. В худшем случае лопастные изделия типа шуруп разрываются в месте сварочного шва. Естественно, устойчивость дома будет нарушена и рано или поздно он перекосится или просядет.

При ручном закручивании вы отчетливо почувствуете отрыв: несущий элемент будет с особой легкостью проворачиваться, но в землю так и не уйдет. Гораздо опаснее то, что низкосортная опора со временем деформируется подобным образом из-за ржавчины или повреждения шва. После разрыва между трубой и наконечником вся нагрузка неравномерно перейдет на соседние сваи, отчего под ростверком появится проседание, и дом приобретет статус аварийного.

Если уже и использовать дешевые экземпляры с приваренным наконечником, то только для монтажа ограждений и времянок.

Начиная строительство дома, для своего же блага интересуйтесь у подрядчика, какие опоры, литые или сварные, он использует в своей работе.

Литой наконечник

Литые оцинкованные наконечники производятся по специальной технологии из качественной стали, благодаря чему конструкция сваи получается цельной. Тело таких опор составляют оцинкованные трубы с приваренным стальным наконечником. Лопастные элементы данного вида, диаметр трубы у которых равен 108 мм, длина составляет 2,5 м, а толщина металла соответствует 4 мм, имеют вес в 35 кг при несущей способности до 6 тонн. Их цельнолитые наконечники имеют толщину основания 13 мм (диаметр 300 мм, в отличие от сварных – 5 мм) и отличаются геометрической точностью. Литые оцинкованные винтовые сваи для бетона дороже сварных на четверть, что объясняется большей надежностью и гораздо лучшими качественными показателями.

Надежный вариант

Если вы хотите выбрать действительно надежную опору, обратите внимание на литые оцинкованные изделия, у которых ствол покрыт полимерным составом. Здесь необязательно наконечник должен быть обработан антикорром, так как вследствие трения о грунт при ввинчивании полимер может стереться до самой металлической основы, да и плотные слои грунта практически не содержат кислород, так что о коррозии можно не волноваться много лет.

Оцинкованная опора

Стальные винтовые сваи типа шуруп, усиленные литым наконечником, надежны, они плавно и легко погружаются в сложный мелкокаменистый грунт, а экофундамент с их применением послужит долговечной и качественной опорой для постройки не одно десятилетие. Специалисты отмечают, что при правильном монтаже и корректной эксплуатации фундамент из бетона, вес которого опирается на усиленные конусы, способен простоять более века.

Покупая оцинкованные винтовые сваи типа шуруп с цельнолитыми наконечниками, также не теряйте бдительности, ведь сейчас подделки и брак буквально заполонили строительный рынок. Нарушение заводского технологического процесса, отсутствие послелитьевой термообработки, использование низкосортной стали или невыдержанный диаметр трубы приведут к плачевным последствиям, поэтому снова напомним о документах, которые обязательно нужно проверять, ведь приобретая бракованное изделие, вы рискуете многим, в том числе и здоровьем.

Долговечные опоры

Даже хорошо залитый экофундамент из бетона не выдержит вес дома, если опоры будут бракованными. Ни в коем случае не игнорируйте спецтехнику, контролирующую силовой момент завинчивания, а также потрудитесь после установки испытать под давлением винтовые сваи по всем правилам с соблюдением технологии.

Напоследок хотелось бы отметить толстостенные сваи, созданные на основе насосно-компрессорной трубы. Именно они могут составить конкуренцию изделиям с литым наконечником. Характеристика их качества высока, что свидетельствует о надежности и долговечности. Ствол такой опоры имеет толщину до 7,5 мм – аналогичные трубы широко используют в газовой отрасли, ведь они абсолютно не подвержены коррозии и имеют огромный ресурс.

Трубы для промышленных объектов

Теперь, когда мы рассмотрели популярные виды винтовых свай, которые служат опорой для бетона, известна их стандартная длина, вес, который они способны выдержать, осталось рассчитать их количество и выбрать диаметр в соответствии с будущей постройкой, после чего можно приступать к строительству.

Фундамент на винтовых сваях: что это такое [Подробности, стоимость и конструкция]

Перейти к содержанию

Фундамент на винтовых сваях — это разновидность свайного фундамента. Устанавливается в грунт путем завинчивания винтовой сваи. Процесс такой же, как ввинчивание в дерево.

Винтовая свая может иметь более одной спирали (также называемой винтовой). В зависимости от использования земли и условий.

Дополнительные спирали назначаются в случае необходимости большей нагрузки или контакта с мягким грунтом. Устанавливается в группу с минимальным шумом и вибрацией.

Некоторые винтовые сваи соединены с различными нагрузочными механизмами. Они могут обеспечить производительность в земле в нескольких диапазонах почвы. Включает зоны землетрясений.

Содержание

Фундамент на винтовых сваях Деталь

Винтовая свая состоит из круглых стальных секций с прикрепленными к ним шурупами.

В процессе установки винтовые сваи врезаются в грунт. Спиральная спираль и валы спроектированы так, чтобы соответствовать различным грунтовым условиям.

Когда свая достигает заданной глубины, она заполняется бетоном для установки. Армирование используется для увеличения несущей способности сваи.

Используется для соединения с конструкцией здания над землей.

Для домика

Домики часто строят вблизи озер и рек, где плотность почвы низкая. Им нужен устойчивый фундамент, чтобы оставаться на месте, несмотря на естественные движения грунта. Фундамент на винтовых сваях обеспечивает домикам стабильный фундамент, устойчивый к подвижкам грунта.

Свайный фундамент – идеальное решение в зонах затопления и землетрясений или на крутых склонах.

Наши винтовые сваи невосприимчивы к колебаниям температуры и движениям грунта. Установленная на неподвижном фундаменте, ваша кабина будет соответствовать погодным изменениям.

Установка

Размер, количество и размещение свай зависят от типа конструкции и ее веса. Мы подберем для вас правильный тип свай в соответствии с вашей структурой грунта и типом грунта.

Обычно домики строят из грунта с низкой плотностью, сваи подбираются с учетом этого элемента.

Мы используем более легкую технику для фундамента на винтовых сваях. Наш трактор оснащен газонными шинами, чтобы предотвратить повреждение вашего имущества.

Кроме того, наше оборудование способно работать в труднодоступных местах.

Вы будете готовы начать строительство своей хижины, как только сваи будут вбиты в землю. Не требуется время ожидания! Это гарантирует надлежащую изоляцию пола вашей каюты. Потому что его нижняя сторона будет подвергаться воздействию элементов.

Для дома

Качество дома начинается с прочного фундамента. Выбор правильного фундамента для дома имеет решающее значение.

Но некоторые люди находят параметры запутанными и трудными для понимания. С массой преимуществ и возможностей, которых нет в других типах. Фундамент на винтовых сваях — это гибкий вариант для строительства вашей мечты. Дома на винтовых сваях чувствительны к строительству.

Большинство домов имеют подвальный, плитный или подвальный фундамент. Но есть варианты помимо этого.

Большинство домовладельцев любят фундаменты на винтовых сваях. Потому что они полезны для окружающей среды и экономят деньги. Для установки фундамента на винтовых сваях требуется небольшая техника. Он устанавливает опорные стержни в землю.

Стоимость фундамента на винтовых сваях

Стоимость фундамента на винтовых сваях зависит от нескольких переменных. Он включает в себя состояние почвы, размер конструкции, ее конструкцию и вес. Эти вещи следует учитывать, чтобы оценить окончательную цену.

Если поврежденный участок копается машиной, вы можете предсказать примерную стоимость от 1100 до 1500 долларов за винтовую сваю. В то время как копание вручную связано с более высокими затратами и более длительным временем до завершения. Диапазон цен на винтовые сваи обычно составляет от 1200 до 1600 долларов за штуку.

Факторы, определяющие стоимость винтовых свай

Ниже приведены факторы, которые непосредственно влияют на стоимость фундамента из винтовых свай.

Типы винтовых свай

Стоимость также зависит от типа выбранных вами винтовых свай. Винтовые сваи бывают двух основных типов; один с круглым валом и один с квадратным валом.

Состояние почвы

Если почва пораженного участка более мягкая или с высоким естественным уровнем грунтовых вод. Тогда вам нужно будет вложить дополнительные деньги.

Глубина установки

Для копания винтовых свай на более глубоком и безопасном уровне требуется больше материала и времени. В конечном итоге это увеличивает стоимость.

Требуемое количество винтовых свай

Необходимость в сваях определяется типом конструкции, нагрузкой и требованиями к опоре. Большее количество винтовых свай означает большую стоимость.

Винтовые сваи Требования к проектированию фундамента

Проектировщики конструкций должны учитывать следующие факторы при проектировании конструкции и фундаментов из винтовых свай:

• Важность конструкции будет определять силу землетрясения. Также необходимы ветровые нагрузки для конструкции и фундамента.
• Расчетный срок службы конструкции из винтовых свай – по СНиП требуется срок службы 50 лет. Для более ответственных конструкций может потребоваться срок службы 100 лет. Винтовые сваи также можно использовать для мгновенной анкеровки или временных конструкций
• Сложность оценки и крепления фундамента. Проектировщик может предложить формальное предельное состояние повреждения.
• Результаты, если винтовая свая превышает согласованные допуски по вертикали или горизонтали.

Основы проектирования винтовых свай

Надлежащее понимание основ процесса проектирования позволяет влиять на проектирование винтовых свай.

Конструкция винтовых свай включает:

Процесс установки

Процесс установки винтовых свай влияет на конструкцию.

Процесс включает стандартные процедуры. Он предполагает заглубление винтовой сваи в грунт. С помощью гидравлического моментного двигателя. Он дает спиралей, проникающих в почву. Он вращается за счет приложения крутящего момента к головке вала.

Процесс установки винтовых свай не ограничивается приложением крутящего момента. но также имеет применение нисходящего давления и называется толпой. Это дополнительно облегчает установку.

Передача нагрузки в загруженных сваях

Конструкция винтовых свай контролируется реакцией глубоких фундаментов. Когда он подвергается прикладной нагрузке.

При передаче нагрузки на грунт от винтовой сваи. Нагрузка передается на винтовые пластины в виде несущего сопротивления. Оно намного больше, чем сопротивление вала.

Использование стандартного теста на пенетрометрию (SPT) и конусного пенетрометра (CPT)

Значение N, полученное с помощью SPT, является важным параметром. Из-за его последствий для возникновения ограничений. Также ссылка на скорость установки.

Предельная грузоподъемность винтовой сваи и глубина заделки винтовой сваи.

CPT делает вывод о свойствах почвы в исследуемом профиле почвы. Если расчетное сопротивление проникновению связано с требуемым крутящим моментом при установке. Кроме того, для силы сжатия или растяжения сваи.

Система фундамента из винтовых свай

Винтовые сваи состоят из круглых полых стальных стержней, к которым прикреплены одна или несколько спиралей.

Винтовые сваи ввинчиваются в грунт с постоянным шагом, а не просверливаются сквозь него. Спиральные лопасти и валы специально сконструированы, чтобы выдерживать грунтовые условия.

Когда свая вкопана на заданную глубину, она остается на месте. Обычно подается с бетоном. Выступающая арматура соединяет сваи с конструкцией здания. Более того, в некоторых случаях это может увеличить емкость сваи.

Заключение

Винтовые сваи являются ценным средством монтажа.

Они связаны с их механизмом рассеивания нагрузки. Кроме того, обеспечивает полезную работу в земле на различных почвах. Он включает зоны землетрясений с потенциалом разжижения.

Щелкните для поиска

Поиск:

Винтовые сваи 101: все основы, которые вам нужно знать — часть 1

by Robin Gamble | 13 марта 2018 г. | Совет

Что такое винтовая свая?

Винтовая свая представляет собой стальную трубу со спиральной головкой, которая ввинчивается в землю. Он используется в качестве метода фундамента в широком диапазоне строительных ситуаций. Винтовые сваи своими руками можно использовать для быстрого, простого и прочного основания сараев, садовых домиков, срубов, гаражей, заборов, террас. Кроме того, более крупные винтовые сваи, устанавливаемые машинным способом, подходят для ваших более крупных сооружений, таких как жилые и коммерческие здания.

В определенных ситуациях винтовые сваи могут предложить вам ряд преимуществ по сравнению с традиционными бетонными основаниями, например:

• Скорость установки
• Устанавливается в зонах с ограниченным доступом
• Сокращение затрат на человеко-часы
• Без удаления отходов
• Устанавливается в любых погодных условиях
• Возможность построить конструкцию в день установки

UK Helix — одна из немногих компаний в Великобритании, которая предлагает вам небольшие сваи, которые идеально подходят для ваших проектов «сделай сам», однако мы также обслуживаем коммерческие отрасли, и наши клиенты добились успеха в широком спектре конструкций, таких как садовые домики, навесы, настилы, ограждения, барьеры шумоподавления, наземные солнечные установки, барьеры шумоподавления и многое другое… смотрите нашу галерею здесь

Что делать, если вы врезаетесь в твердый камень самодельной винтовой сваей?

Это один из самых частых вопросов, которые нам задают в UKHelix, и мы любим отвечать на него, потому что существует множество вариантов.

Прежде чем приступить к установке винтовых свай в землю, в первую очередь следует подумать, в каком типе грунта вы собираетесь использовать винтовые сваи? Глина, мел или торф, например?

Мы рекомендуем вам в первую очередь провести исследование почвы, чтобы определить вероятность удара о камни при использовании винтовой сваи. Это позволит вам узнать, «что находится под землей». Это исследование позволит вам «с самого начала» понять, подходят ли вам винтовые сваи.

Однако, если вы все-таки наткнетесь на камень при использовании винтовой сваи, вы все равно можете применить хороший набор тактик.

1. Если вы обнаружите камень в пределах первых 12 дюймов бурения, вы можете просто выкопать камень и снова начать бурение.
2. Â Если вы столкнулись с препятствием, уже достигнув «достаточной глубины», чтобы обеспечить требуемую несущую способность вашей конструкции, вы можете просто срезать верхнюю часть сваи с помощью угловой шлифовальной машины и заново просверлить отверстие для кронштейна.
3.  Если вы столкнулись с препятствием, не достигнув достаточной глубины, вы можете извлечь сваю и снова закрутить ее дальше по линии фундамента.

Опять же, первым шагом к определению того, являются ли винтовые сваи хорошим решением для вас, является исследование почвы, даже если вы сильно ударитесь обо что-то, в вашем распоряжении есть ряд вариантов, чтобы гарантировать успешную установку винтовых свай.

Свяжитесь с нами сегодня, если у вас есть какие-либо вопросы или вам нужна помощь с вашим фондом.

Как строить на винтовых сваях?

Существует множество способов строительства на винтовых сваях: от крепления деревянных каркасов к кронштейнам поверх сваи до крепления стального каркаса и заполнения каркаса бетоном. См. 3 простых шага по установке винтовых свай Helix

В UKhelix мы предлагаем вам ряд винтовых свай меньшего размера и широкий выбор кронштейнов, которые позволяют крепить любое количество конструкций к оголовкам свай, от столбов забора до настила из навесов.
