Какие трубы бывают для отопления: Трубы отопления: какие лучше и из какого материала выбрать | Статьи

Какие бывают Трубопроводы систем отопления?

Многие владельцы загородных домов задаются вопросом: Какой тип труб подойдет для системы отопления моего дома, и какие трубы более надежны и долговечны?

Для того, чтобы разобраться в этом вопросе, выделим основные типы труб представленные на российском рынке:

• Стальные трубы
• Трубы из полипропилена
• Трубы из металлопластика
• Медные трубы
• Нержавеющие трубы

Стальные трубы для систем отопления

Применение стальных труб для разводки системы отопления загородных домов уходит в прошлое. Помимо того, что они обладают очень хорошей теплопроводностью, что обуславливает огромные потери тепла через поверхность труб, стальные трубы крайне неудобны в эксплуатации. На внутренней поверхности стальных труб в процессе эксплуатации возникает коррозия, которая в частности приводит к уменьшению внутреннего диаметра трубы, что в свою очередь неблагоприятно сказывается на скорости движения теплоносителя по системе отопления. Есть 2 основных способа монтажа стальных трубопроводов — сварка и скрутка с нарезкой резьбы. В современных системах отопления стальные трубы используются как правило при обвязке котельных.

Трубы из полипропилена (полипропиленовая система отопления)

На смену стальным трубам все чаще приходят трубы из пластика, в частности трубы из полипропилена. Трубы из полипропилена просты и удобны в монтаже, долговечны, не подвержены коррозии, способны работать в широком диапазоне температур и устойчивы к воздействиям агрессивных сред. Монтаж отопления из полипропилена происходит в результате процесса их сварки, что обеспечивает дополнительную защиту от протечек в местах соединений. Чаще всего трубы из полипропилена, применяют при разводке системы отопления загородных домов, реже в котельных (в случае автоматических котлов, когда нет возможности перегрева теплоносителя). Мы для отопления используем полипропиленовые трубы армированные стекловолокном, выдерживающие давление 25 атм.

Трубы из металлопластика (металлопластиковые трубы)

Металлопластиковые трубы уже достаточно давно известны российскому потребителю. У кого-то от их эксплуатации остались только положительные впечатления, кто-то же наоборот считает их совершенно не приемлимыми для применения в системах отопления загородных домов. Действительно, если разобраться в физике металлопластиковых труб, то можно просмотреть несколько нестыковок.

В структуре металлопластиковой трубы на первый взгляд, можно увидеть три слоя: пластик-металл-пластик. Из законов физики мы знаем, что коэффициент температурного расширения у металла и пластика различный. В процессе постоянной экплуатации эта разница приводит к расслоению металлопластиковой трубы в местах соединений. Что в свою очередь является следствием образования «течи». На самом деле, это лишь следствие неправильного подбора фитингов. Ведь по рекомендации производителей металлопластиковых труб, в местах их соединения, необходимо использовать пресс-фитинги, а резьбозажимныетолько при подключении к коллекторам. Но некоторые горе-монтажники к сожалению этого не знают.

Вот и получается, что некоторым владельцам загородных домов при правильно смонтированной системе отопления, трубопроводы с использованием металлопластиковых труб доставляют только хлопоты. Мы в своей практике используем металлопластиковые трубы для монтажа теплых полов. Сейчас на рынке появилась разновидность металлопластиковых труб с полипропиленовым покрытием, т. е. эти трубы можно спаивать паяльником, и подходят фитинги для полипропилена.

Медные трубы

Медный трубопровод является лидером среди элитных трубопроводов.
Медные трубы обладают антибактериальными свойствами, выдерживает высокие давления и температуру. Медные трубы не боятся ультрафиолета (как полипропилен), имеет низкий коэффициент теплового расширения. Медный трубопровод на паяных твёрдым припоем выдерживает нагрузки до 40 атмосфер и температуру от -150 до + 400° С, его можно замоноличивать в пол и стены.


Медные трубы не подвержены коррозии и имеют низкое гидравлическое сопротивление. Медь универсальна: медные трубы и фитинги одного стандарта применяются для всех видов инженерных коммуникаций-для снабжения водой, газообразным и жидким газом, топливом в холодильных системах, системах отопления, кондиционирования.

Про надёжность применения медных труб говорит тот, факт, что их используют в теплообменнике газовых водонагревателей, тормозных системах автомобилей, гидравлике самолётов. Медь отличается необычайно долгим сроком службы: она не стареет, не портится, — она сохраняет свою первоначальную прочность. Медные трубы и фитинги служат столько, сколько существует само здание. Медные трубы монтируются при помощи пайки или пресс фитингов. Интересно применение медных труб, как элемент дизайна, совместно с медными батареями или Рэтро. Недостатком, является высокая стоимость медной системы разводки. Хотя многие наши клиенты, желающие получить высокую надёжность и долговечность выбирают медные системы отопления.

Нержавеющие трубы

В последнее время появились гофрированные нержавеющие трубы и фитинги (используются в Ю.Корее и Японии более 15 лет).Выдерживают давление до 50 атм., температуру от -40 до +150, противостоит агрессивным средам и не подвержена коррозии. Сочетает в себе пластичность и жёсткость, по отношению к внешним механичеким воздействиям, не боится гидроударов и разморозки.

Легко и быстро монтируется. Можно прятать в пол или стены. Высокая теплоотдача. Соединяется с помощью специальных фитингов. Используется для систем тёплого пола и стен, обвязки: калориферов, теплообменников, кондиционеров, котельных, систем пожаротушения, разводки системы отопления. Из неё даже делают отопительные приборы, в виде змеевиков и полотенцесушителей. У одного нашего клиента большая часть отопительных приборов сделана из гофрированной нержавейки. Плюс недорогая система. Минус все соединения с помощью фитингов не должны быть спрятаны в пол или стены. Мы используем её в обвязках оборудования и при лучевой разводке системы отопления.

Правильно подобрать материалы и оборудование, рассчитать систему отопления, скомплектовать по оптовым ценам и произвести монтаж, могут специалисты нашей компании.
ЗВОНИТЕ: +7 (391) 288 02 48

Поделиться в соц. сети:

Виды труб для отопления и водоснабжения помещения

В квитанции на уплату коммунальных услуг самые большие цифры стоят напротив строки «отопление», а все из-за того, что трубопроводы старые, и потеря тепла от котельной, где его производят, до квартиры составляет почти 40%. Современные материалы и технологии позволяют вернуть потерянное тепло и сэкономить деньги квартиросъемщиков.

Поскольку большую часть системы отопления составляют трубы, то замена старых, как правило, стальных, чрезвычайно подверженных коррозии, заметно сбережет тепло.

Медные трубы в домах встретишь не часто. Они выдерживают высокое давление и большие температуры, но очень дороги.

Современные демократичные материалы для трубопроводов – полимерные, которые, в свою очередь, подразделяются на металлопластиковые, трубы из сшитого полиэтилена и полипропиленовые.

Преимущества и недостатки каждого вида труб

Трубы из металлопластика представляют собой слоеный пирог, в котором начинка – очень тонкая алюминиевая труба, снаружи и изнутри методом экструзии покрытая полиэтиленом. Основными достоинствами таких труб является их легкость, гибкость, отсутствие ржавчины.

Монтаж таких труб производится с помощью фитингов (угловых муфт, тройников, переходников, водных розеток и др.) Фитинги бывают цанговые (обжимные или компрессионные) и прессовые или пресс-фитинги. Монтаж трубопровода с использованием пресс-фитингов требует специального оборудования. Цанговые (компрессионные) фитинги разъемные, их, хотя и не желательно, но можно использовать повторно. Такие соединения предпочтительно использовать при монтаже трубопровода холодной воды. При монтаже ГВС применяют пресс-фитинги. Соединение в этом случае очень надежное, но не подлежит разъединению.

Также просто, как трубы из металлопластика, монтируются трубы из сшитого полиэтилена (РЕХ). Сшитый полиэтилен производится различными способами. Сегодня наилучшим считается пероксидный, результат которого — эластичные, однородные, неплавящиеся трубы. Они имеют маркировку РЕХ-а. Такие трубы не плавятся даже при 200 градусах притом, что рабочая температура – около 100 градусов. При эксплуатации этих труб внутри них практически отсутствуют какие-либо отложения. Качественной укладке металлопластиковых труб способствует их необыкновенная гибкость. Монтаж полиэтиленовых труб доступен практически каждому. Он требует минимум усилий и времени. Запрессованные соединительные пресс-втулки, разбираются при помощи строительного фена. Соединительные элементы используются многократно. Трубы из сшитого полиэтилена – отличный материал для монтажа труб для горячей и холодной воды.

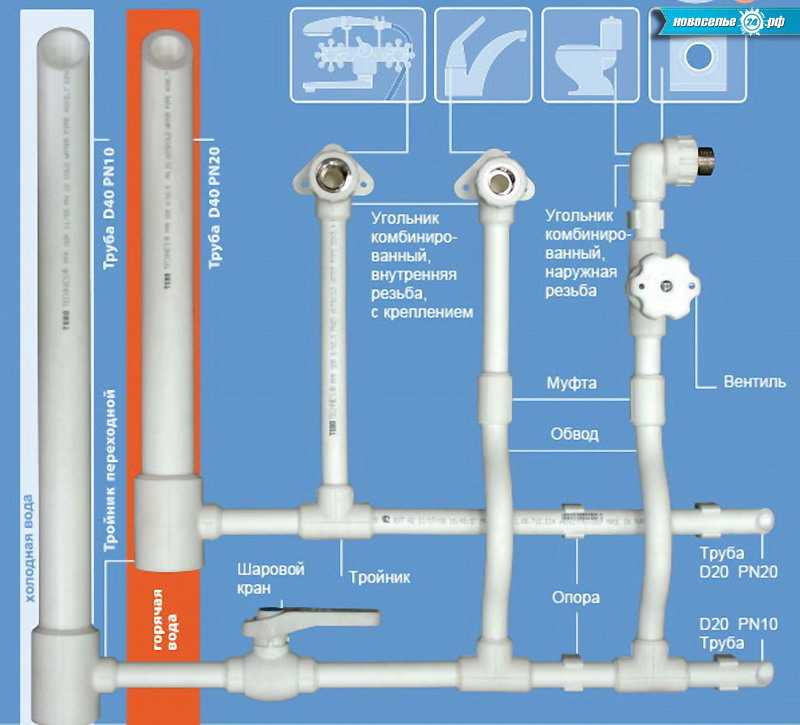

Полипропиленовые трубы — еще один вид современного материала, позволяющий довольно легко и быстро обеспечить дом водой и теплом. Такие трубы бывают двух видов: армированные фольгой, которые используются для горячей воды, неармированные для монтажа водопровода с холодной водой. Толщина стенки трубы указывается в миллиметрах и тоже влияет на ее предназначение. PN20 – выдерживает высокие температуры, используется для горячей воды, PN10 – для холодной. Полипропиленовые трубы при качественном монтаже прослужат 50 лет. Они не боятся мороза, замерзшая в трубах вода не наносит им вреда. Полидиффузная сварка, применяемая для соединения труб, обеспечивает чрезвычайную надежность стыков (сварные стыки стальных труб, как правило, — самое уязвимое место трубопроводов). В состав полипропилена при изготовлении труб добавляют различные стабилизаторы, которые предохраняют трубы от перегрева солнечными лучами (ультрафиолет разрушительно действует на трубы), от воздействия кислорода, других агрессивных сред. Полипропилен является экологичным материалом. Его без вреда для здоровья можно использовать в жилых и офисных помещениях. Он обладает высокой электро- и антикоррозийной устойчивостью. В пользу труб из полипропилена говорит и статистика. Трубы из этого материала занимают второе место по продажам в линейке товаров подобного назначения.

Система отопления дома подобна кровеносной системе, где водонагревательный агрегат (котел) является сердцем, а трубы – сосудами этой системы. Но если система кровообращения у всех людей одинаковая, то схема разводки водяного отопления может иметь три варианта.

Однотрубная разводка. В этом случае горячая вода от котла последовательно переходит от одного радиатора к другому. Недостатком такой системы является сложность в управлении и разная, в зависимости от удаленности от котла, температура радиаторов.

Двухтрубная разводка более эффективна для частных домов. Она, конечно, дороже однотрубной, но такая разводка позволяет регулировать тепло в доме и обеспечивает равномерный нагрев радиаторов. При таком монтаже к каждому радиатору подводится две трубы, одна из которых является по сути обратной.

Коллекторная или лучевая разводка отопительной системы. При такой системе в шкафах на каждом этаже помещения устанавливаются коллекторы. Они служат для сбора теплоносителя. Такая система довольно проста в монтаже, позволяет регулировать температуру в каждом отдельном помещении, но за счет дополнительных труб и шкафов создаются довольно значительные затраты.

Как выбрать трубу для центрального отопления?

Если вы задаетесь вопросом, как выбрать трубу для центрального отопления , вы находитесь в правильном месте. Здесь мы описываем различные трубы и их функции в системах центрального отопления. Мы также предоставляем информацию об установке этих труб, чтобы вы могли легко установить их в своем доме. Давайте начнем.

Какой трубопровод следует использовать для водяной системы отопления

При выборе подходящей трубы для вашей гидравлической системы у вас есть множество вариантов трубопроводов. Самые популярные варианты:

• Трубы из АБС-пластика
• Трубы из ПВХ
• Трубы из PEX

Каждая из этих труб имеет свои преимущества и недостатки, и некоторые из них подходят лучше, чем другие. После многих лет испытаний и экспериментов мы обнаружили, что трубы PE-RT обеспечивают наилучшие характеристики в водяных системах отопления. Трубы PE-RT обеспечивают превосходную универсальность в условиях горячей и холодной воды. Эти трубы являются лучшим вариантом для бытовых систем трубопроводов.

Какой размер трубы следует использовать для центрального отопления?

При использовании труб для центрального отопления необходимо учитывать все детали. Вы должны выбрать размер трубы центрального отопления в соответствии с рекомендациями экспертов и профессионалов. Все они предлагают брать разные размеры труб для горячей и холодной воды. Если вы задаетесь вопросом, какую трубу выбрать для центрального отопления 15 мм или 22 мм, ответ прост. Для прогона между радиатором салона и следующим на очереди (залом) необходимо установить трубу 15 мм.

Для следующей зоны, где расположена кухня, можно опять же использовать трубу 15мм. То же самое касается радиатора столовой. Еще одна область, требующая надлежащего трубопровода, — это гостиная и контур наверху, который обрабатывает полную энергетическую нагрузку дома. В этой области вы должны использовать 22-миллиметровую трубу, чтобы управлять общей емкостью.

Трубопровод между котлом и ответвлениями, котлом и баком горячей воды обычно должен быть 22 мм. Для всех остальных зон можно использовать трубы диаметром 15 мм.

Подходит ли пластиковая труба центрального отопления?

Возможно, вы слышали истории о том, что пластиковые трубы центрального отопления не являются хорошим вариантом для вашей жилой или коммерческой недвижимости. На самом деле, эти пластиковые трубы очень гибкие, и вы можете легко установить их в подполе вашей квартиры или дома. Они являются лучшей альтернативой медным трубам, потому что вы можете использовать их в различных вариациях и размерах.

Пластиковые трубы, уложенные под полом, могут быть очень эффективными и долговечными. Вы можете легко обрезать их до нужного размера, а общая установка намного проще, чем установка медных труб. Еще одним преимуществом пластиковых труб является то, что их можно монтировать без пайки и пламени, что снижает затраты. В целом, пластиковые трубы дешевле и столь же эффективны, как и медные трубы.

Как долго служат пластиковые трубы центрального отопления?

Прочность и эффективность пластиковых труб превосходны. При правильном уходе пластиковые трубы могут прослужить до 25 лет. Резиновые уплотнения имеют тенденцию разрушаться при установке пластиковых труб, поэтому количество лет ограничено. Тем не менее, 25-летнего периода вполне достаточно, чтобы выбрать пластиковые трубы для своих решений по центральному отоплению.

Подходит ли труба PE-RT для центрального отопления?

PE-RT — гибкий пластиковый материал, идеально подходящий как для холодного, так и для горячего водоснабжения. Когда вы выбираете лучшую систему труб для центрального отопления, вы должны взвесить все преимущества и недостатки. Именно тогда вы приходите к трубам PE-RT как к лучшему решению для вашего дома.

Поскольку PE-RT является очень гибким материалом, с ним будет легче справиться с изгибами и углами. Помимо гибкости, вам не придется иметь дело с дополнительными затратами на установку. Вы также получаете такие функции, как:

• Меньший потенциал коррозии благодаря кислородным барьерам
• Более эластичная и термическая память
• Нет дополнительных затрат на ангары
• Вы можете легко собрать его конструкцию заранее

Все эти преимущества определяют трубы PE-RT как лучший вариант для систем центрального отопления. В конце концов, PE-RT соответствует всем стандартам и кодам традиционной системы маркировки (CPC, UPC, UMC, IPC, IBC, IMC и IRC).

Сводка

Теперь, когда вы знаете все аспекты этого предмета, выбрать подходящую трубу для вашего дома будет легче. Центральное отопление — очень сложный механизм, и для его реализации в конкретном месте требуется много тяжелой работы и самоотверженности. По всем этим причинам вам необходимо выбрать подходящие трубы центрального отопления для вашего проекта.

В China LESSO мы понимаем ваши потребности и желания, когда речь идет о центральном отоплении. Мы предоставляем нашим клиентам широкий спектр продуктов и услуг, которые делают наши дома лучше. Трубы для отопления Lesso — это лучший выбор для вашей системы отопления. Мы работаем с лучшими производителями и используем лучшие материалы, которые доказали свою эффективность.

Вы можете связаться с нашей службой поддержки для получения дополнительной информации о трубах отопления Lesso. Мы будем рады помочь в вашем проекте центрального отопления, чтобы сделать ваш дом хорошим местом для жизни. Станьте одним из наших довольных клиентов и узнайте, почему отопительные трубы Lesso обеспечивают превосходное отопление в вашем доме. Откройте для себя наш широкий ассортимент продукции и внесите свой вклад в большую семью довольных клиентов продуктов и услуг China Lesso.

Рекомендуем к прочтению

Труба

Газопровод: простое определение

Газовая система в вашем здании имеет решающее значение для вашей безопасности и безопасности других жильцов. Качественная газопроводная система обеспечивает как

Подробнее »

Труба

Окончательное руководство по трубе напольного отопления

В домах используются различные системы отопления, и подогрев пола является одним из лучших способов обогреть дом. Напольное отопление может излучать

Подробнее »

Полный справочник по трубопроводам отопления

Содержание

Покрытие всех типов труб отопления

Когда вы думаете о домашнем отоплении, вероятно, сразу приходят на ум радиаторы и полотенцесушители. И хотя мы можем быть предварительно подготовлены к этому, легко забыть об основных элементах, которые могут буквально заставить наши устройства работать. Или гул. Или шуметь. И т. д. И т. д.

Однако довольно часто эти базовые функции абсолютно неотъемлемы от того, как работает ваше домашнее отопление, и различные типы или стили могут привести к тому, что ваши устройства будут работать более или менее энергоэффективно, с большей или меньшей надежностью.

В этом блоге мы решили сосредоточиться на множестве различных типов трубопроводов отопления, представленных на рынке, чтобы выделить, какие типы лучше всего подходят для конкретных компонентов, таких как подогрев пола, радиаторы и полотенцесушители, предоставить советы по установке, а также стоимость. подсказки и многое другое.

По сути, вы найдете все, что вам нужно знать о трубопроводах отопления, в нашем Полном руководстве по трубопроводам отопления.

Что такое трубопровод отопления?

По сути, трубопроводы отопления или трубопроводные сети представляют собой систему труб, которые используются для транспортировки жидкостей, главным образом для превращения холодной воды в горячую для обогрева помещений в доме. Существуют всевозможные первоначальные проектные соображения, касающиеся установки трубопроводов, в том числе с соблюдением строительных принципов и правил.

Мы обещаем сделать все возможное, чтобы не утомлять вас чрезмерно сложным жаргоном, но Полное руководство должно хотя бы вкратце освещать рекомендации, изложенные в этих правилах. Таким образом, мы можем подтвердить, что Утвержденный документ B строительных норм гласит, что трубопровод «включает в себя фитинги и аксессуары для труб. Определение «труба» исключает дымоход и трубу, используемую для целей вентиляции, за исключением вентиляционной трубы для наземной дренажной системы».

Вас можно простить за то, что вы не понимаете роли или даже наличия трубопровода среди множества принадлежностей, связанных с отоплением. Все виды устройств и компонентов включают трубы, в том числе прокладки, болты, клапаны, опоры, фланцы, сетчатые фильтры, гибкие и компенсационные соединения, а также простые трубы.

Эти ключевые приспособления имеют различное назначение — обычно для считывания и контроля расхода жидкости, температуры и давления.

Какие материалы используются для изготовления трубопроводов отопления?

Существует несколько основных материалов, используемых при строительстве трубопроводов отопления, каждый из которых обладает своими уникальными свойствами, преимуществами и недостатками.

Нержавеющая сталь и углеродное волокно в целом являются наиболее популярными материалами для изготовления трубопроводов. Однако существует целый ряд других вариантов неметаллических, пластиковых и облицованных труб, включая бетон, медь, стекловолокно и алюминий.

Обзор каждого типа будет приведен далее в этой статье, но в качестве основной отправной точки любое решение о материале должно учитывать множество условий, с которыми столкнется трубопровод. В частности, изменения прочности материалов в средах с повышенными температурами. Учитывая, что поток жидкости может со временем вызвать эрозию или коррозию трубопровода, разумно выбрать материал, который будет медленно корродировать с известной скоростью.

Как монтируются трубы отопления?

Прежде чем мы углубимся во все тонкости различных материалов для трубопроводов, стоит рассмотреть, как монтируются трубопроводы в зависимости от различных типов систем центрального отопления.

По сути, обычно используются три основных устройства для подключения котла к вашим домашним радиаторам или полотенцесушителям. Они бывают в виде однотрубной петли, подающей и обратной труб, а также микроотверстия.

В большинстве случаев трубопровод отопления устанавливается под радиатором. Он может быть установлен под половицами в помещениях с подвесным деревянным полом, со стояками для подключения труб к радиаторам. Также рекомендуется поддерживать трубы под половицами, чтобы сами трубы не выдерживали чрезмерный вес.

Тем не менее, паркетные полы гораздо более распространены в современных домах, и этот способ укладки не подходит для помещений с твердыми полами. Обычно эти типы фитингов для трубопроводов имеют высокоуровневые подводящие трубы, соединяющиеся с соседними или отдельными бытовыми радиаторами. В помещениях с подвесными потолками трубопровод обычно устанавливается между балками потолка сверху, но это может быть нецелесообразно, если каждый этаж представляет собой отдельное жилое помещение.

Другой вариант — настроить трубы так, чтобы они проходили по верхней части стены немного ниже потолка, используя водосточные трубы. На самом деле, никогда не бывает выгодной альтернативой прокладке напольных труб вдоль уровня пола, так как проблемы обязательно возникнут там, где трубы должны пересекать дверные проемы. В таких случаях трубы должны быть обмотаны вокруг дверной рамы или закопаны под полом, что на ваш вкус может показаться слишком агрессивным.

В случае необходимости прокладки высокоуровневых подводящих труб на чердаке или мансарде трубопровод необходимо изолировать. Вы можете изолировать трубопроводы в более «обычных» местах, если хотите, и это, вероятно, повысит уровень энергосбережения, но обычно это не требуется за пределами чердаков.

В тех случаях, когда циркуляционный трубопровод расположен выше радиаторов или других подключенных отопительных приборов, трубопроводы должны быть снабжены выпускными клапанами для выпуска воздуха, оставшегося в системе.

Варианты установки трубопровода

Однотрубный контур

Как следует из названия, однотрубные контурные системы имеют одиночный трубопроводный контур, который идет от котла и возвращается к нему. Все задействованные радиаторы располагаются на трубе, при этом каждое соединение радиатора ведет к одной и той же трубе. Когда нагретая вода из котла движется по трубе, происходит конвекция, в результате чего нагретая вода поднимается в радиатор, направляя более холодную воду обратно в трубу.

Одним из основных недостатков такого расположения труб является то, что первый радиатор будет нагреваться в большей степени, чем второй и третий и так далее. Таким образом, последний радиатор в системе будет значительно холоднее, поскольку он будет передавать большую часть своего тепла первоначальным радиаторам на участке трубопровода.

Теоретически на один виток трубы можно установить неограниченное количество бытовых радиаторов. Но чем больше радиаторов установлено, тем заметнее будет охлаждение между первым и последним радиаторами.

Однотрубные петлевые системы чаще встречаются в промышленных условиях, где петлевая труба может быть очень большой и, возможно, соединена с тепловыми насосами, в отличие от жилых зданий. Маловероятно, что современные бытовые трубопроводные системы будут следовать одноконтурной линии, а вместо этого сосредоточатся на более эффективной компоновке фитингов.

Подающая и обратная трубы

Подающая и обратная трубы работают более эффективно, чем однотрубные петлевые системы. В них нагретая вода котла подается на одну сторону каждого радиатора (подающая труба), а противоположный конец радиаторов подключается к отдельной общей обратной трубе. В результате температура воды, проникающей в каждый бытовой радиатор, практически одинакова, поэтому от каждого отопительного прибора должна выделяться очень одинаковая тепловая мощность.

Автоматический перепускной клапан или клапан сброса давления соединяет подающую и обратную трубы, позволяя насосу перекачивать котловую воду, если все радиаторы отключаются одновременно.

Из-за ограничения потока, обусловленного радиаторами, количество необходимых радиаторов, как правило, ограничивается объемом циркуляционного насоса. Стандартный насос для бытовых подающих и возвратных трубопроводов обычно обеспечивает достаточную подачу до 12 радиаторов или полотенцесушителей.

Размер трубопровода может стать еще одним ограничением на количество установленных радиаторов. В большинстве случаев основные трубы, входящие и выходящие из котла, имеют диаметр более 22 мм, а трубы меньшего размера (15 мм или меньше) отходят для питания нескольких радиаторов или альтернативных нагревательных компонентов. То, сколько бытовых радиаторов можно подключить через эти меньшие трубы, будет зависеть от длины 15-миллиметровых участков трубы. Чем больше длина участка трубы, тем меньше потребуется радиаторов. Специалисты по отоплению рекомендуют устанавливать не более трех радиаторов вдоль одной 15-миллиметровой ветки трубы.

Эта более модернизированная установка, иногда называемая двухтрубной системой, гораздо чаще встречается в современных домах и, как правило, лучше подходит для бытовых нужд в жилых домах.

Трубопровод с микропроходом

В компоновке трубопровода с микропроходом используются стандартные трубопроводы для подачи от котла к коллекторам и от коллекторов обратно к котлу на обратной стороне или обратно, говоря более технически. Небольшие трубы (обычно 8 мм) выходят из каждого коллектора и соединяются с несколькими радиаторами. Длина трубопровода между каждым коллектором и радиаторами обычно не превышает пяти метров.

Возможно, используются специальные методы установки радиатора, чтобы гарантировать, что и подающая, и обратная трубы с микроотверстием прикреплены к одному и тому же концу каждого радиатора. Напротив, трубопровод можно было подвести к противоположным концам сопутствующих радиаторов.

Мелкопроходные системы трубопроводов представляют собой еще один тип систем, включающих клапан сброса давления между обратными трубами и подачей в котел, чтобы обеспечить защиту котла, когда все радиаторы выключены.

Одним из наиболее заметных преимуществ расположения трубопроводов с микроотверстиями является то, что трубы меньшего размера не способны пропускать столько воды, поэтому на каждом участке трубы теряется меньше тепла. Кроме того, трубы с микродиаметром можно довольно легко манипулировать для придания формы во время монтажа, и они требуют меньшего количества соединений, чем другие типы.

Что касается недостатков, размер трубы также в некотором смысле работает против этого, так как они могут довольно легко забиться в результате внутреннего осадка. Кроме того, насосу придется бороться с повышенным сопротивлением при транспортировке воды из бойлера, что, в свою очередь, делает насос более подверженным износу.

Кроме того, стоит подумать об альтернативе микротрубам, если вы живете в районе с жестким водоснабжением. Известковый налет может быстро накапливаться в циркуляционных трубопроводах и особенно вреден для такого типа трубопроводов. Если вы все-таки выберете в таком месте трубопровод с микрометрическим отверстием, то устройство для смягчения воды или подходящая добавка станут необходимым дополнением.

Оригинальные материалы для труб

Смогли бы Майк Скиннер и The Streets прославиться с таким слегка измененным названием дебютного альбома? Итак, первое воспроизведение, возможно, не предвидится, не говоря уже о втором, но тщательное изучение материалов нагревательных труб, безусловно, оправдано.

Существует множество различных материалов, используемых в производстве сантехники и труб, и, как и было обещано ранее, мы внимательно изучили каждый вид, чтобы определить его уникальные свойства, плюсы и минусы.

Медные трубы

Предлагая отличную гибкость и более компактную конструкцию, чем другие аналоги из оцинкованной стали, медные трубы являются одними из самых популярных типов на рынке. И хотя он может быть подвержен коррозии, опять же, как правило, в меньшей степени, чем другие трубы из оцинкованной стали.

Легкие медные трубы с тонкими стенками, которые могут поставляться в спиральном или прямом формате для соответствия любому типу водопроводной сети. Как таковой, это подходящий материал для трубопроводов для всех видов устройств, будь то однотрубная петлевая система для коммерческих целей или двухтрубная установка в жилых помещениях.

Фитинги для медных трубопроводов могут быть изготовлены с помощью бессвинцовой пайки или пайки, а также с помощью муфт или компрессионных фитингов.

Имейте в виду, что для пайки пайкой потребуется особо квалифицированный установщик, который, скорее всего, будет стоить дороже, чем обычный сантехник. Компрессионные фитинги предлагают гораздо более простой процесс, но могут оказаться потенциально навязчивыми.

Надлежащая изоляция имеет первостепенное значение и при выборе медных труб отопления. После того, как радиаторы или альтернативные компоненты отопления были снабжены горячей водой, необходимой им для обеспечения впечатляющей тепловой мощности, имущество должно быть способно хорошо удерживать тепло, иначе медь увеличит вероятность потери тепла.

Учитывая, что медь также является металлическим материалом, следует учитывать электролитическую коррозию. Такая реакция обычно происходит, если арматура или фитинги из оцинкованной стали соприкасаются с медными или латунными трубами. В свою очередь, расход воды, выходящий из медных труб, не может превышать трех метров в секунду. Кроме того, свойства проводимости материала диктуют, что заземляющие соединения должны быть отделены от электропроводки и трубопроводов.

Трубы из оцинкованной стали или железа

Трубопроводы, изготовленные из оцинкованной стали или железа, можно с уверенностью назвать системой, ориентированной на безопасность, и в настоящее время они по-прежнему широко используются в пожарной безопасности для транспортировки воды. Действительно, этот тип трубопроводной сети уже давно признан классическим, традиционным способом транспортировки воды.

С самого начала, при «гальванизации», сталь должна быть инкапсулирована в расплавленном цинке после очистки перед обработкой. Это обеспечит высочайший уровень защиты как внутри, так и снаружи, недостижимый при использовании современных технологий гальванического покрытия, которые обычно используются для производства современных стальных или железных труб. Однако этот последний метод, как правило, обеспечивает более красивую и изысканную эстетику.

Традиционные трубопроводы из оцинкованной стали или железа, популярность которых, безусловно, снижается с точки зрения бытового применения, вызывают заметные и справедливые опасения в отношении внутренней и внешней коррозии в сочетании с альтернативными материалами. Таким образом, наличие подобных латунных или медных радиаторных клапанов затруднило бы реализацию такого рода устройств в жилых помещениях.

Трубопроводы из оцинкованной стали и железа отличаются особой прочностью и значительным весом и обычно монтируются с помощью свинчивания и навинчивания фитингов. Процесс установки этого конкретного типа трубопровода особенно трудоемок и менее прост, чем в случае с системами неметаллических труб.

Бетонные трубы

На пике долговечности сборные, жесткие бетонные трубы зарекомендовали себя как самые эластичные и износостойкие трубы.

Бетонные трубы обладают превосходными прочностными характеристиками и чрезвычайно прочны, что делает их пригодными для установки, в частности, в оживленных коммерческих помещениях. Они могут похвастаться проверенной репутацией в отношении надежности и структурной целостности, которая в наше время еще больше улучшилась благодаря инновациям в конструкции труб, процессах смешивания и производства.

Кроме того, бетонные трубы являются одними из самых эффективных и экологически безопасных моделей на рынке, учитывая их типичный срок службы, долгосрочные затраты на техническое обслуживание и тот факт, что их обычно можно приобрести на месте.

Большинство из вышеупомянутых свойств и характеристик, в частности исключительная прочность материала, помогают упростить и обеспечить надежный процесс установки. Тот, который обычно снижает стресс от рабочей нагрузки, а также ответственность владельца и / или специалиста по установке. Кроме того, при правильной установке и проверке бетонные трубы являются самым дешевым типом по сравнению с другими материалами трубопроводов.

Алюминиевые трубы

Универсальность является ключевым элементом, который обычно составляет основу обсуждения алюминиевых труб, в немалой степени благодаря бесшовной конструкции труб как внутри, так и снаружи.

Среди наиболее эстетически привлекательных стилей доступных трубопроводных систем алюминиевые трубы обычно имеют блестящую, отражающую поверхность, которая может фактически подчеркнуть интерьер дома, когда она не скрыта, особенно при использовании в сочетании, например, с хромированными радиаторами или полотенцесушителями.

Помимо впечатляющих свойств коррозионной стойкости, алюминиевые трубы также могут быть покрыты порошковой краской, отполированы или анодированы для придания специфического вида, который надеется получить покупатель.

Существуют контрастные сорта алюминиевых труб, и будет ли разница между ними рассматриваться как важная, будет зависеть от покупателя и типа проводимой установки. В дополнение к специфике планировки помещения предусмотрена установка алюминиевых труб.

Если дать общее определение каждому сорту, то один сорт полностью подходит для формовки, гибки и штамповки, в буквальном смысле возвращаясь к характеристикам гибкости, которые так легко ассоциируются с алюминиевыми трубками.

Алюминиевые трубы альтернативного сорта имеют более прочный профиль, что делает их идеальными для нарезания резьбы, сверления и машинных работ, хотя оба сорта алюминиевых труб идеально подходят для сварки.

Алюминиевые трубы также поставляются готовыми к использованию, что упрощает и зачастую удешевляет процесс монтажа. Помимо резки и снятия фаски, не существует никаких особых требований и не требуются специальные инструменты, поэтому трудозатраты, как правило, невелики в отношении фитингов алюминиевых труб.

Трубы из стекловолокна

Трубопроводы из стекловолокна, известные своей превосходной коррозионной стойкостью и часто применяемые для бурения с аналогичными свойствами, в основном состоят из полимерной матрицы, армированной стекловолокном.

Трубы из стекловолокна также могут похвастаться доказанной способностью выдерживать высокое давление, что привело к резкому росту их популярности в отношении некоторых коммерческих предприятий. В частности, службы противопожарного водоснабжения в наше время, как правило, отдают предпочтение стеклопластиковым трубам, а не традиционным стальным вариантам.

Нет необходимости в дополнительном футеровке или покрытии благодаря коррозионной стойкости трубопроводов из стекловолокна, что помогает сохранить легкий профиль. Трубы из стекловолокна примерно на 15% тяжелее стальных и примерно на 10% тяжелее бетонных аналогов.

Как непроводящий материал, стекловолокно не представляет угрозы для электрических радиаторов, которым в любом случае не потребуется горячее водоснабжение. Тем не менее, трубы из стекловолокна соответствуют самым строгим стандартам в отношении веса, жесткости, размерных критериев и общей стоимости.

Действительно, трубы из стекловолокна имеют очень низкие эксплуатационные расходы, учитывая, что их очень просто обслуживать из-за того, что они не ржавеют, и тот факт, что они требуют минимальной защиты от окружающей среды.

Цены на установку, как правило, также будут очень разумными, чему в немалой степени способствует легкий вес трубопровода, что позволяет легко маневрировать и устанавливать его на место безопасно и правильно.

Пластиковые трубы

Этот тип трубопроводов часто пользуется плохой репутацией, и в некотором смысле его можно понять. Восприятие пластиковых труб обычно определяет их как более дешевый вариант и, следовательно, менее качественную версию по сравнению с другими материалами.

И хотя в какой-то степени это может быть правдой, в некоторых случаях сеть пластиковых трубопроводов может принести удовольствие, особенно если она умело скрыта от глаз, тогда эстетика является одним из менее значимых факторов, о которых стоит беспокоиться.

Это одна из причин того, что пластиковые трубы являются популярным дополнением к теплым полам, а также гибкость труб, которая позволяет им проходить до 25 метров под землей без каких-либо требований к соединению.

Такая невероятная гибкость делает их установку относительно несложной, так что вам не нужно ни выкладывать лишние суммы за удачный монтаж, ни покупать трубы на начальном этапе, как вы можете себе представить.

Пластиковые трубы также менее склонны к замерзанию и испытаны на манометре с давлением 10 бар, чтобы быть уверенными в производительности.

Принимая во внимание все обстоятельства, они представляют собой более привлекательное предложение, чем они, возможно, думают, особенно в случае перспективных фитингов для системы обогрева пола в жилых помещениях. Дополнительную информацию можно найти в нашем блоге BestHeating Best Buddies: Plastic Pipework.

Трубы из углеродного волокна

Этот материал, который иногда называют графитовым волокном, удивительно прочен для такого легкого материала. Фактически, углеродное волокно может иметь прочностные характеристики примерно в пять раз выше, чем у стали, и профиль, который в два раза жестче.

В состав труб из углеродного волокна входят тонкие, прочные кристаллические углеродные нити, которые служат для повышения прочности материала. Углеродное волокно само по себе может быть тоньше, чем отдельная прядь волос, приобретая прочность при сплетении вместе, чтобы создать прочную форму.

В дополнение к огромной прочности и прекрасному легкому весу и обтекаемой форме, трубы из углеродного волокна обладают отличной химической стойкостью, а благодаря низкому тепловому расширению они устойчивы к высоким температурам.

Даже если этот последний пункт может быть довольно очевидным для типа трубопровода отопления, он важен для того, чтобы сделать системы трубопроводов из углеродного волокна столь популярным приспособлением во многих коммерческих секторах. Например, в автомобильной и аэрокосмической промышленности, а также в вооруженных силах трубы из углеродного волокна уже давно используются в различных областях тепловых сетей.

Установка в больших масштабах обходится дешевле, особенно с учетом тонкости материала, что является еще одним фактором, определяющим расположение трубопроводов из углеродного волокна, которое обычно предпочитают в коммерческих целях, а не в домашних условиях.

Трубы из нержавеющей стали

Наконец, под микроскопом находятся трубы из нержавеющей стали, которые являются одними из самых популярных типов, не в последнюю очередь из-за их выдающихся свойств устойчивости к коррозионным элементам.

Трубы из нержавеющей стали, устойчивые к окислению и эрозии, содержат в своем составе никель и хром, что также способствует высокой прочности и пластичности, которыми они обладают даже при высоких температурах.

Это еще один универсальный вариант компоновки труб, с возможностью термообработки, что означает, что их можно довольно легко сваривать в различных размерах и формах, чтобы они подходили для любой схемы или системы отопления, в которую они будут поставляться.

Кроме того, разумные затраты на установку, а также простота обслуживания и обычно длительный срок службы делают трубы из нержавеющей стали привлекательными для многих как в жилых, так и в коммерческих целях. Все эти факторы в сочетании с трубами из свинцовой нержавеющей стали считаются одними из самых востребованных в промышленности и домашнем хозяйстве вместе взятых.

Конфигурации трубопроводов отопления

Варианты установки трубопроводов отопления мы уже упоминали ранее в этой статье, но таковы возможности использования множества различных конфигураций, поэтому нам также потребовалась некоторая визуальная помощь.

Однотрубные петлевые системы

На прилагаемой схеме показана однотрубная петлевая система, которая в данном примере обеспечивает подачу горячей воды к четырем отдельным радиаторам. (Теоретически, однотрубные петлевые сети могут обеспечить водой неограниченное количество радиаторов или альтернативных нагревательных устройств.)

В этом наиболее простом устройстве вода выходит из котла, проходя по подаче и питая два верхних радиатора, как показано на рисунке. Вода продолжает двигаться по той же трубе, позволяя двум нижним радиаторам также нагреваться, хотя, возможно, не в такой степени, как первые компоненты на участке трубы (один из самых больших недостатков системы такого типа).

Тем не менее, несоответствие между тепловыми мощностями каждого радиатора не должно быть чрезмерным в однотрубной петлевой системе, как показано на схеме. Чем больше радиаторов включено в одноконтурную сеть, тем больше будет скорость охлаждения от первого до последнего.

Возможно, проще всего предусмотреть такую ​​систему трубопроводов отопления в коммерческом помещении, таком как офис или крупный магазин розничной торговли, где обычно может потребоваться несколько радиаторов для поддержания относительно низкого уровня тепла на значительной площади поверхности.

Системы подающих и обратных трубопроводов

Что касается систем подающих и обратных трубопроводов, визуальное представление в буквальном смысле рисует более очевидную картину того, как этот тип отопительной сети работает более эффективно, чем одноконтурная схема.

Как показано, вода из котла поступает с одной стороны каждого радиатора через подающую трубу, а на противоположном конце каждого компонента подсоединяется отдельная обратная труба. Это гарантирует, что вода, достигающая всех радиаторов, имеет примерно одинаковую температуру, поэтому все они должны производить одинаковую тепловую мощность.

И подающая, и обратная трубы подключаются через предохранительный клапан или автоматический перепускной клапан, что позволяет насосу перекачивать котловую воду, даже если все домашние радиаторы были отключены на какое-то время.

В то время как на схеме показаны четыре радиатора, стандартные установки системы подачи и возврата могут вмещать до 12 нагревательных устройств.

Однако размер циркуляционного насоса и параметры ограничения потока радиаторов или полотенцесушителей могут повлиять на это значение. Как и длина трубопровода. Следуя общему правилу, чем больше длина участка трубы, тем меньше потребуется радиаторов. Рекомендуется располагать не более трех радиаторов на одном ответвлении трубы диаметром 15 мм, хотя большинство основных труб, входящих и выходящих из котла, имеют диаметр 22 мм и более.

Этот тип двухтрубной сети является более вероятным кандидатом для домашнего использования, в котором он может постоянно обеспечивать комфортный уровень тепла по мере необходимости.

Системы микротруб (две трубы)

Другая двухтрубная система, которую легче объяснить с помощью схемы, представляет собой систему микротрубок. Как показано на изображении, этот тип системы соединяет подающий трубопровод от котла с коллекторами и от коллекторов обратно к котлу по обратному трубопроводу.

Миниатюрные трубы отходят от коллекторов, обычно диаметром 8 мм, для подачи воды к нескольким радиаторам или альтернативным нагревательным устройствам. Общая длина трубопровода, соединяющего каждый коллектор с радиаторами, обычно составляет пять метров или менее.

В показанном примере и подающая, и обратная трубы микроотверстия присоединены к противоположным концам четырех радиаторов. Но следует отметить, что применение специальных методов монтажа может привести к подключению трубопровода к одному и тому же концу радиаторов, если такая установка предпочтительна.

Предохранительный клапан обеспечивает защиту котла в любое время, когда все радиаторы в системе отключены.

Свяжитесь с BestHeating

К этому моменту вы, надеюсь, сможете отличить свои одноконтурные трубопроводные системы от ваших устройств подачи и возврата, а также иметь какое-то представление о том, какие материалы труб будут наиболее подходящими для любого дома или дома. коммерческая установка, о которой вы могли бы подумать.

Если вам нужна дополнительная помощь или совет относительно трубопроводов отопления или любых других тем, связанных с отоплением, пожалуйста, не стесняйтесь обращаться к команде BestHeating, которые будут более чем рады помочь в любом случае мы можем.
