Какая лучше арматура для ленточного фундамента: 8 советов, какую арматуру использовать для фундамента

Содержание

Арматура для фундамента: виды и правила использования

Вопросы, рассмотренные в материале:

Задачи арматуры для фундамента
Виды арматуры для фундамента
Расчет сечения арматуры для фундамента
Расчет количества арматуры для фундамента
Способы соединения арматуры для фундамента
Нюансы монтажа арматуры для фундамента

Арматура для фундамента является незаменимой частью основания, ведь бетон показывает отличную прочность только на сжатие, а при растяжении или изгибе начинает разрушаться от самых небольших нагрузок. Чтобы нивелировать этот недостаток, приходится прибегать к помощи металла.

Для прочного основания недостаточно просто набросать металлических прутьев в бетон – необходимо правильно выбрать материал, сечение и длину арматуры. В нашей статье мы расскажем, какой она бывает, разберем нюансы расчетов и поговорим об особенностях вязки и укладки.

Задачи арматуры для фундамента

Монолитное бетонное основание обладает множеством преимуществ: оно прочное, устойчиво к агрессивным воздействиям, подходит для любых типов почв, имеет длительный эксплуатационный срок. Однако у него есть один весомый недостаток: оно хрупкое. Для улучшения технических характеристик используется арматура для фундамента, в результате получается железобетонная несущая основа. Она бывает нескольких видов в зависимости от типа прутьев, которые применяются.

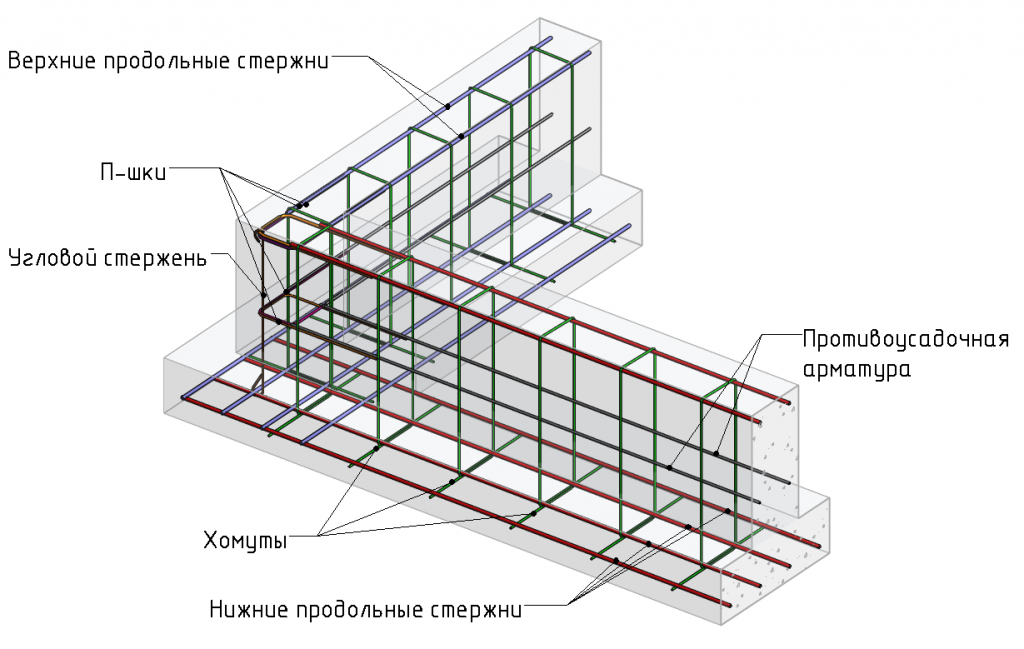

Каркас из арматуры необходим для того, чтобы исключить разрушение и деформацию бетона, который подвергается нагрузке на сжатие и растяжение. Дело в том, что у прута из стали прочность на растяжение больше, чем у бетона, в 200 раз. Это значит, что, когда армированный бетон застынет, он станет таким же прочным, и полученная конструкция будет цельной.

Армирование применяется как в узлах с повышенной нагрузкой, так и для создания фундаментов: ленточных, столбчатых (на сваях), плитных, а также в перекрытиях, колоннах, лестницах, столбах и прочих монолитных сооружениях. Армирующий каркас может быть пространственный либо плоский: горизонтальный или вертикальный.

Какие силы воздействуют на разные виды оснований? Ленточный фундамент должен выдержать массу коттеджа, который давит на него сверху, также на него оказывает негативное воздействие морозное пучение грунта. При этом центральная область ленты остается статичной. Это значит, что армировать мелкозаглубленную и среднезаглубленную ленту до 1 м следует продольно, поясами с вертикальными перемычками либо хомутами, в двух уровнях. Если же несущая конструкция глубокого заложения, то в трех уровнях.

Когда высота плит намного меньше, их армируют одной-двумя сетками по всей площади. Сетки выполнены из прутьев арматуры, причем их диаметр и ячейку нужно определять для каждого случая отдельно.

Чтобы монтировать арматуру для ленточного фундамента, применяются специальные фиксаторы. Это позволяет обеспечить равномерный защитный слой, при этом подручные материалы и способы дистанцирования используются редко, поскольку они неактуальны. Толщину каркаса следует выбирать с учетом типа ЖБ-основания, а также сечения прутьев и эксплуатационных особенностей.

Виды арматуры для фундамента

Какая арматура для фундамента бывает? Не так давно под этим термином понимали только прутья из металла. Однако сейчас в продаже существует множество разновидностей арматуры:

Стальная. Прутья из стали являются наиболее распространенными, их производят из сплава железа и углерода. Технические характеристики прутьев определяются пропорциями данных материалов, а также тем, какие присадки добавлены при изготовлении. Также отличается и поверхность стальных прутьев: она может быть гладкой либо ребристой. Какие достоинства есть у стали? Она прочная, надежная, не деформируется под нагрузкой. Однако у этого материала есть минус: стальная арматура со временем ржавеет.
Композитная арматура для фундамента дома. Основные преимущества композитных прутьев, созданных из пластика: они не подвержены коррозии, не проводят ток, легкие по сравнению со стальными, не разрываются. Однако цена такой арматуры достаточно высока.

Пластиковая арматура для фундамента бывает нескольких видов:

Базальтопластиковая. Производится из полимерных материалов с добавлением базальта. Его расплавляют и вытягивают в нити, которые переплетают с пластиковыми. В результате получаются сверхпрочные прутья. Главное достоинство такой арматуры – она проводит радиоволны, по этой причине ее применяют в стенах, так как она не препятствует распространению Wi-Fi.
Стеклопластиковая арматура. Является достаточно популярной при создании несущих конструкций. Обладает повышенной устойчивостью к коррозии, прочная, не проводит тепло, поэтому фундамент получится теплым и не будет пропускать холод снаружи. Единственный недостаток такой арматуры – она дорогая.
Углепластиковая арматура. Производится с добавлением алмаза либо графита. Прутья получаются прочные, поэтому несущая конструкция получается надежной, при этом используется небольшое количество прутьев. Арматура из углепластика дорогостоящая.
Из стеклоармированного полиэтилентерефталата. Технология производства следующая: стеклянные и лавсановые волокна переплетаются между собой. Прутья получаются прочные и гибкие. За счет этих свойства такую арматуру применяют при возведении зданий на подвижных грунтах.

Даже с учетом вышеуказанных преимуществ арматуру из пластика применяют достаточно редко, поскольку она слишком дорогая. Такой фундамент встречается в исключительных ситуациях, когда нет альтернатив.

Поскольку полимерные прутья применяют достаточно редко, далее будем говорить только про стальную арматуру. Такая арматура, используемая для фундамента, производится тремя способами:

горячекатаная сталь;
холоднопрокатная;
канатная сталь.

В зависимости от типа поверхности наибольшей популярностью обладают следующие виды арматуры:

Гладкая. Ее изготовление обходится достаточно дешево, гладкую арматуру применяют при возведении стен либо для стяжки пола. Ее нельзя использовать для железобетонных фундаментов.
Ребристая. Площадь поверхности такой арматуры больше, за счет чего увеличивается контакт с бетоном. Поскольку такая арматура прочная и устойчива к нагрузкам, ее можно применять при создании железобетонных оснований.
С серповидным профилем. Такая арматура обеспечивает наилучшее сцепление с бетонной смесью, поэтому с ее помощью обустраивают фундамент повышенной прочности для коттеджей.
С комбинированным профилем. Совмещает лучшие качества всех видов арматуры, ее обычно применяют при создании железобетонных оснований.

Чтобы подобрать подходящую арматуру для фундамента, следует учитывать класс и марку стали, поскольку от этих параметров зависит прочность несущей конструкции:

А240 – гладкие прутья из горячекатаной стали;
А300 – арматура с кольцевидным профилем;
А400 и А500 – прутья с рельефной поверхностью, лучше всего подходят для обустройства несущих основ;
А600 –арматура повышенной прочности;
А800 и А1000 – сверхпрочные прутья, применяемые для возведения многоэтажных зданий.

Расчет сечения арматуры для фундамента

Чтобы подобрать подходящую арматуру для несущей конструкции, нужно учитывать сечение прутьев. Данная характеристика наиболее важна. Если прутья, не важно, стальные или композитные, достаточно толстые, то они выдержат максимальную нагрузку. Однако чем больше сечение, тем тяжелее арматура и тем выше ее цена. По этой причине важно сделать правильный выбор диаметра прутьев.

Труднее всего подобрать диаметр рабочей арматуры. В этом случае необходимо учесть поперечное сечение основания: плитного либо ленточного. Чтобы провести расчеты, потребуется рулетка и калькулятор. Затем следует определить длину рабочей арматуры. Когда длина прута до 300 см, его диаметр должен быть 0,1% от площади сечения, минимальное значение – 10 мм. Если же прутья длиннее 300 см, диаметр также будет 0,1% от площади, однако минимальное значение – 12 мм.

Замерив все и выполнив простые расчеты, вы узнаете подходящий диаметр прутьев. Тогда вам удастся сэкономить на арматуре и сделать прочный армированный фундамент.

Когда необходимо подобрать гладкие прутья для сборки каркаса, нужно учитывать минимально допустимый диаметр арматуры:

горизонтальные поперечные прутья – не менее 0,6 см;
вертикальные поперечные прутья при высоте основания не более 0,8 м – 0,6 см;
вертикальные поперечные прутья при высоте основания более 0,8 м – от 0,8 см.

Придерживайтесь следующего принципа: сечение вспомогательных прутов должно быть больше либо равно одной четвертой диаметра рабочей арматуры. Только в этом случае армирующий каркас получится прочным.

Чтобы правильно рассчитать диаметр прутьев, нужно учитывать особенности будущего строения и его тип. Если вы не уверены в своих силах, чтобы не ошибиться, следует нанять опытного проектировщика.

Расчет количества арматуры для фундамента

Прежде всего нужно определить периметр строения, а также учесть количество продольных рядов прутьев. Для наглядности разберем конкретный пример. Представим, что нужно построить дом 8 х 12 метров, основание ленточное, ширина 40 см, высота 1 м, тип почвы на стройплощадке – пучинистый. Длина несущей стены по периметру 40 метров: 8 + 8 + 12 + 12.

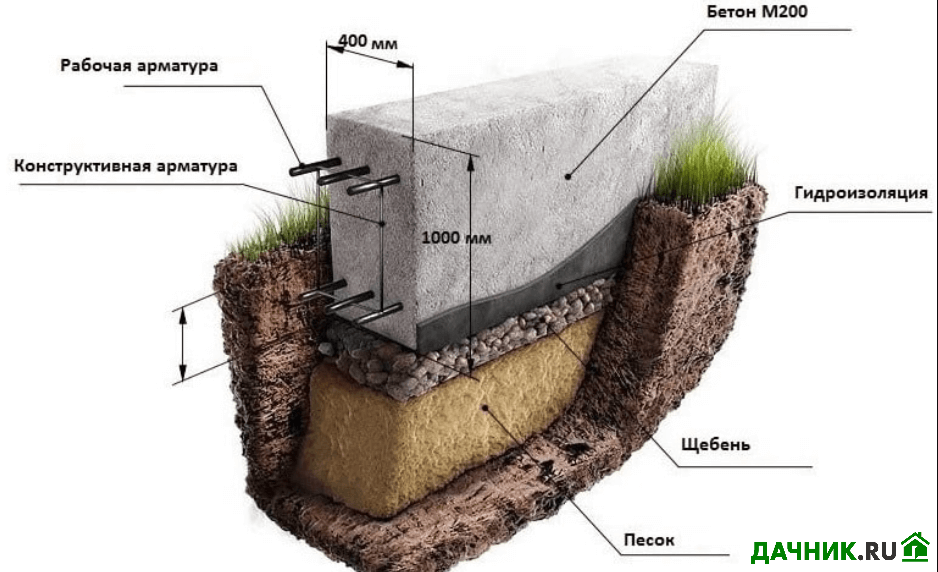

Чтобы обустроить ленточный фундамент, потребуются 2 арматурные сетки, нижняя будет препятствовать разрыву бетона, если почва просядет, верхняя защитит несущую конструкцию от морозного пучения.

Шаг сетки будет 20 см. Таким образом, для создания ленты понадобится 4 продольных прутка, их размещают по 2 в каждом слое каркаса арматуры.

Для выбора диаметра прутьев нужно учесть особенности стройматериала, из которого будет возведен дом. Так, если вы строите коттедж из древесины, он будет намного легче, чем кирпичное здание. Поэтому в первом случае можно использовать прутья диаметром 12 мм.

Чтобы армировать основание двух длинных сторон дома, понадобится 96 м стержней: 2 * 12 * 2 * 2. Для коротких сторон потребуется 64 метра: 2 * 8 * 2 * 2. Итого на 2 сетки по всему периметру понадобится 96 + 64 = 160 метров.

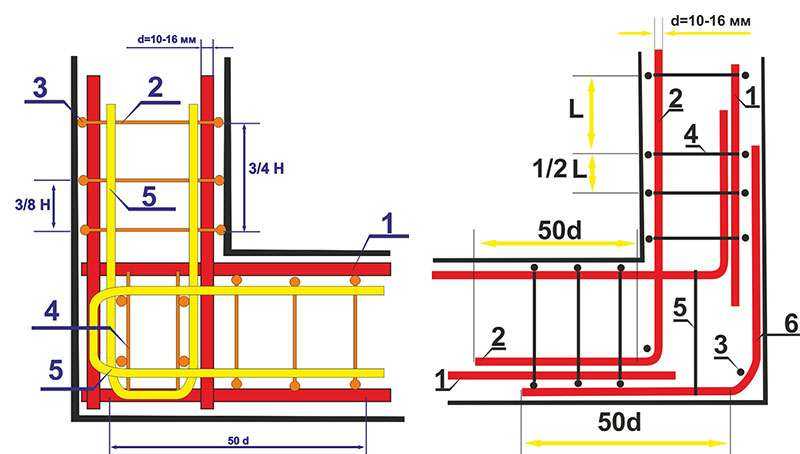

Кроме того, нельзя забывать про стыки, где должен быть нахлест армирующих прутьев. Будет достаточно добавить к получившемуся значению 10–15 %. В итоге у нас получится: 160 * 10 % = 16 метров. Таким образом, на продольные элементы расчетная длина будет равна 176 метров: 96 + 64 + 16.

Поперечные связующие элементы диаметром 10 мм должны быть размещены на дистанции 0,5 м. Всего потребуется 80 прутьев, периметр основания делим на шаг укладки: 40/0,5. Длина стержней такая же, как ширина ленточного фундамента, то есть 0,4 м. Общее количество по длине равно 32 м: 80 * 0,4.

Для создания вертикальных связей потребуются прутья, диаметр которых 1 см.

Высота арматуры будет, как и у ленточного основания, – 1 м. Чтобы определить количество прутков, необходимо определить число пересечений (80 поперечных стержней нужно умножить на 4 продольных прутка, в итоге получим 288 элементов). Поскольку длина каждого отрезка 100 см, общая длина равна 288 м.

Сколько арматуры для фундамента потребуется? Подытоживая подсчеты, получаем, что для обустройства армирующего каркаса под коттедж 8 на 12 метров необходимо купить:

176 м стальных прутьев класса A-III, диаметр 12 мм.
320 м прутков класса А-I, диаметр 10 мм (32 + 288).
.

Чтобы определить массу армирующего каркаса для ленточного основания, необходимо учитывать ГОСТ 2590. Вес 1 метра прута диаметром 12 мм составляет 0,888 кг, 6 мм – 0,222 кг. Таким образом общая масса равна:176 * 0,888 = 156,29 кг, 320 * 0,222 = 71,04 кг. Общий вес арматуры составит 227,33 кг.
.

Способы соединения арматуры для фундамента

Современный способ вязки арматуры для фундамента осуществляется с помощью сварки. Такая технология позволяет быстро и естественно соединить прутки, не нарушив целостность каркаса.

Сварку можно использовать, даже когда глубина заложения основания большая. Однако у такого способа крепления есть недостаток: не все типы прутьев можно соединять с помощью электросварки.

Пригодные для сваривания изделия маркируются буквой «С». Но соединять таким образом композитные и полимерные элементы не получится. Кроме того, когда в основании применяется силовая арматура, такой каркас в областях крепления должен быть подвижным. Поэтому использовать сварку в таком случае нельзя.

Как еще можно соединить прутья, металлические и стеклопластиковые? Для этого применяется проволочная вязка либо обвязка. Такое решение годится, когда бетонная плита не выше 0,6 м. В этом случае подойдут строго определенные виды технической проволоки. Она обладает пластичностью, способна обеспечить свободу естественного смещения, чего нельзя добиться в случае с электросваркой. Однако проволока ржавеет, кроме того, на ее покупку потребуется выделить деньги из заложенного бюджета.

Еще один менее популярный способ крепления – пластиковые хомуты. Но их можно использовать в строго определенных ситуациях, например при возведении небольших построек по индивидуальному проекту.

В случае если планируется выполнять вязку самостоятельно, следует применять вязальный либо винтовой крюк или плоскогубцы. Также подойдет вязальный пистолет. Прутья связывают на месте их перекрещивания, диаметр проволоки – от 0,8 мм.

Важно выполнять вязку двумя слоями проволоки одновременно. Толщину проволоки на перекрещивании можно изменять, учитывая тип несущей конструкции и нагрузки. Следует соединить концы проволоки друг с другом на завершающем этапе вязки.

Нюансы монтажа арматуры для фундамента

При монтаже арматуры для фундамента нужно учитывать тип несущей основы:

Если вы заливаете плитную конструкцию, сборку армирующего каркаса выполняют на стройплощадке. Прутья размещают на поверхности подготовленной подушки, связывают либо сваривают их друг с другом.
Когда основание ленточное заглубленного, потребуется обустроить армирующий каркас заранее, после чего заготовку опустить в траншею.
В случае с фундаментом мелкого заложения собирать каркас следует в месте установки либо на стороне, если это упростит работу.
Когда основание столбчатое, в скважину армирующий каркас монтируют в готовом виде. Конструкция представляет собой 3-4 стержня, которые связаны горизонтальными хомутами.

Помните о том, что важно уложить арматуру в тело основания. Чтобы сделать это, под фундамент устанавливают подставки. Подойдет цельный кирпич, металлопрофили, камни и иные приспособления. Запрещено использовать ржавые прутья либо прочие предметы из металла.

При обустройстве армирующего каркаса не забывайте про один важный нюанс: устанавливая прутья в углах основания, стержни соединяйте друг с другом либо стандартным способом, или же с загибом элементов под прямым углом. Такое решение позволит соорудить цельный каркас, поскольку количество стыков будет минимальным, а это увеличит надежность конструкции. Необходимо правильно гнуть прутья арматуры, чтобы не допустить ошибок.

Чтобы выбрать подходящую арматуру для фундамента, важно разбираться в видах прутьев, понимать, какой диаметр подходит в том или ином случае, знать, как крепить элементы. Только тогда несущая конструкция получится прочной и надежной, а проживание в доме будет безопасным.

Арматура для ленточного фундамента. Какую выбрать?

Ленточный фундамент неспроста пользуется популярностью в строительном мире. Главная особенность данной конструкции – универсальность. Ленточный фундамент подходит для капитального строительства и для возведения зданий в частном порядке. Кроме этого подобный вид основы дома может использоваться практически на всех типах грунта. Целостность фундамента обеспечивает его правильно армирование. А его долговечность и износостойкость зависят от того, насколько правильно выбрана арматура для ленточного фундамента.

Содержимое

1 Марка арматуры для монолитной, ленточной основы здания
- 1.1 Толщина и расход арматуры для укладки ленточного фундамента
2 Цена на армирующий материал для железобетонной основы дома ленточного типа

Марка арматуры для монолитной, ленточной основы здания

Для обустройства основы строения используют несколько видов армирования:

Продольная обвязка — стальные прутья укладываются вдоль направления железобетонного изделия. Главная задача системы – противодействовать нагрузкам на растяжение.
Вертикальное и поперечное армирование – практически не участвует в процессе распределения нагрузок.

Эти два вида обвязки необходимы для сохранения целостности конструкции и первоначального положения продольных прутьев. Они также выступают защитой при действии на конструкцию непредусмотренных усилий – усадка бетона или его температурная деформация.
Какая марка арматуры для ленточного фундамента подойдет лучше всего? Практика показывает, что прутки периодического профиля А-III (А400) – оптимальный марка для организации основы. Это изделие имеет круглое сечение с продольными и поперечными выступами. Последние необходимы для увеличения площади соприкосновения изделия с бетоном, в результате чего улучшается степень сцепления материалов. Данная марка арматуры для ленточного фундамента обладает пределом текучести, равным 390 Н/мм². Это позволяет прутку растягиваться до 25 мм, не теряя своей целостности. Благодаря высокому пределу текучести, фундамент, армированный сталью марки А400, проявляет свою долговечность.
Однако согласно европейским стандартам, оптимальным вариантом для усиления железобетонного изделия выступает арматура класса А500С. Ее предел текучести приравнивается 500 Н/мм². Даже если толщина арматуры для ленточного фундамента марки А500С будет равной поперечному сечению прутка класса А400, последний позволит сэкономить до 10% стали.

Совет! Соединять прутки между собой при помощи сварки категорически запрещается, так как в результате температурной обработки изменяется структура стали – она рушится. Как следствие – со временем обвязка и сама теряет свою целостность.

Какую арматуру используют для ленточного фундамента в качестве поперечного и вертикального армирования? Это стальные прутки из стали, которые имеют ровную поверхность. Их диаметр зависит от длины стены, где они будут закладываться, и будут ли они входить в состав вязанных, изгибаемых каркасов.

Толщина и расход арматуры для укладки ленточного фундамента

Большое значение при закладке основы дома играет не только то, к какому классу относится арматура для ленточного фундамента. Диаметр изделия также занимает в данном вопросе не последнее место.
Нормы расхода арматуры при ленточном фундаменте определяются СНиПом 52-01-2003. Здесь указывается относительное содержание продольной арматуры в железобетонном изделии и оно приравнивается 0,1% от поперечного сечения фундамента. То есть, в фундамент, высотой 1 м и шириной 50 см должно входить 500 мм² арматуры.

Цена на армирующий материал для железобетонной основы дома ленточного типа

Ни для кого не секрет, что в основу дома должна ложиться качественная арматура для ленточного фундамента. Цена в данном случае не является решающим фактором. При покупке изделия в первую очередь нужно обратить внимание на наличие сертификата качества. Только он может гарантировать высококлассность изделия. Кроме этого нужно учесть, что арматура на ленточный фундамент, цена которой зависит от страны-производителя, продается не погонными метрами, а килограммами. Отдавая предпочтения отечественному производителю, следует знать, что большие предприятия по выпуску армирующих прутов обязательно должны руководствоваться положениями ГОСТа 5781-82, где указывается точная масса одного м² изделия.
Итак, закладывая в основу дома ленточный фундамент, используются три основных вида армирования. Согласно ныне существующим строительным нормам для каждого вида армирования предназначена своя марка стального изделия. Прежде чем приступать к непосредственной организации основы, нужно провести точный расчет расхода арматуры и определить ее толщину. Покупая материал, нужно ориентироваться не на его длину, а на вес одного м² выбранного типа арматуры.

Видео по теме:

Что нужно знать о железобетонном ленточном фундаменте::EPLAN.HOUSE

Монолитный ленточный фундамент — самый распространенный тип фундамента в жилищном строительстве. Разобьем его на кости.

В результате расчета получаем ширину подошвы фундамента — т.е. ширину подошвы фундамента. Это первостепенная ценность, которая обеспечит надежность нашего фундамента. Ширина основания может быть разной. Примем, что она будет максимальной под несущей средней стеной (поскольку плита перекрытия опирается на обе стороны, нагрузка наибольшая), а минимальна под торцевыми самонесущими стенами (плита перекрытия не будет отдыхать на них вообще).

В этой статье я не буду рассматривать расчет фундамента. Предположим, что мы сделали расчет и получили данные размеров и армирования. Но просмотрим результаты расчетов, чтобы понять, что получилось и что нужно учесть при проектировании фундамента.

Ширина фундамента является основным и наиболее важным значением. Если представить землю водной гладью, а фундамент — спасательными кругами, то легко представить, как все зависит от ширины этих «поплавков». Чем больше площадь поплавка, тем меньше шансов, что он утонет. Стены нагружены по-разному: какие-то стены поддерживают крышу, какие-то пол, а какие-то почти ничего, но сама стена имеет вес.

Ширина фундамента является основным и наиболее важным значением.

А если под ними такие же и даже узкие опоры «поплавков», то дом будет тонуть, до разрушения, потому что более тяжелые стены начнут «уходить под воду» раньше, чем более легкие. Это создаст перекосы, и стены треснут – зданию не избежать обрушения. Если все не так плохо, и наш дом не уйдет под воду из-за более широкого фундамента, а сделан, опять же, не по расчету, а на глаз, то есть риск более медленного разрушения.

Застройщики часто допускают следующую ошибку: фундамент по периметру дома шире, а средняя стена (не понимаю их логики) ставится на более узкий фундамент. Однако максимальное количество плит приходится на центральную стену дома. В результате площадь фундамента «поплывет» под среднюю стенку, и он начнет постепенно «уходить под воду». При этом наружные стены более уверенно держат свои более широкие полосы, но самый слабый элемент цепи начинает тянуть их вниз. В результате — опять трещины, потому что нагрузка даже от одной «проседающей» стены не мизерная — это просто непосильная многотонная нагрузка на соседние стены и фундаменты.

По результатам расчетов фундаменты сильно различаются (по ширине) из-за очень разных нагрузок. И трудолюбивый дизайнер решил сделать фундамент одинаковой ширины для всего дома. Что произойдет в этом случае? Скажу одно: трещины появятся намного позже, чем в здании со слабым фундаментом, но вероятность их появления все же есть. И причина здесь в разных осадках.

Какой бы у вас ни был фундамент, почва под ним с годами все равно просядет. Это нормально. Я видел старые, столетние дома, ушедшие в землю по самые подоконники. В общем, факт просадки есть во всех устоях. И это зависит от двух вещей: нагрузки и ширины основания. Если нагрузка одинаковая, то и фундамент должен быть одинаковой ширины. Если давление под стенами разное, ширина фундамента должна быть тоньше или значительнее. Что произойдет, если фундамент такой же ширины при других нагрузках? В месте большей нагрузки фундамент просядет больше. Наоборот, в области меньшей нагрузки он будет меньше провисать. Если осадка фундамента небольшая, конструкции выдержат. Но с годами осадки накапливаются, и в какой-то момент в самых слабых местах (возле окон, например) могут появиться диагональные трещины, отрывающие провисшую часть дома от непровисшей. Они могут, впрочем, и не возникнуть, но зачем нам эта лотерея?

Таким образом, используя простую аналогию, мы представили, как фундамент работает на земле.

Заключение: делаем ширину фундамента по расчету и спим спокойно.

Толщина основания.

Он меньше влияет на судьбу дома, но его ценность тоже важна.

Если основание слишком тонкое, фундамент рухнет. Если будет слишком толсто — получим перерасход материалов и денег от застройщика.
В среднем толщина фундамента составляет 250-300 мм. Это наиболее распространенное значение для жилых домов. От куда это?

По результатам расчета ширины основания имеем значение ширины основания и реакции грунта под основанием. Что это? Стена давит на нижнюю сторону с некоторой силой N. При этом грунт создает противодавление R, которое удерживает наш фундамент «на плаву». Но сам фундамент зажат между двумя силами N и R, и его основная задача не разрушиться, как показано на рисунке.

Трещина в фундаменте

Для этого при расчете проектировщик выбирает толщину основания и его армирование. В противном случае (как видно из рисунка) мы получим гораздо более узкое основание и два бесполезных, зарытых в землю фрагмента фундамента. И как мы уже проанализировали, более узкий цоколь быстрее «уйдет на дно», т.е. результат: опять трещины. Поэтому для тех, кто хочет сэкономить и сделать фундамент тоньше, необходимо произвести расчет (по двум предельным состояниям, и обязательно — на раскрытие трещины) и подобрать толщину фундамента и арматуры.

3. Армирование фундамента. Он, на самом деле, неприхотлив, но следует учитывать несколько моментов.

Во-первых, армирование неразрывно связано с толщиной основания – чем больше толщина, тем меньше армирование, и наоборот.

В основном камбаловидная арматура представляет собой сетку, уложенную по днищу. Иногда стержни в этой сетке имеют одинаковый диаметр. Иногда стержни в этой сетке имеют одинаковый диаметр (и при этом небольшой), иногда разные. Причем бывают случаи, когда больший диаметр прокладывается в продольном направлении (вдоль стены), а бывают случаи, когда он прокладывается в поперечном направлении. Теперь разберемся.

— Если грунты хорошие, подошва узкая, нагрузки небольшие, то подошву фундамента усиливают конструкционной арматурой. Обычно это №3 или №4 с шагом 200-300 мм в две стороны.

— Если полоса широкая, арматура в ней устанавливается по расчету и может быть значительных диаметров. В этом случае рабочая арматура в полосе поперечная и большего диаметра. Эта арматура поглощает нагрузку от обратного давления грунта, о котором мы говорили выше. Если полоса достаточно широкая и нагрузки на фундамент достаточно велики, диаметр арматуры может быть №5 или №6 – покажет расчет.

— Если у нас просадочные грунты; неравномерные, сильно меняющиеся нагрузки по полосе; неравномерно сложенные грунты под зданием (например, локальные включения других грунтов или насыпных грунтов) или другие неблагоприятные факторы, способные вызвать неравномерные осадки здания, в этом случае рабочая арматура в полосе продольная. В случае каких-либо деформаций грунта под днищем эта арматура защитит фундамент от трещин и разрушения. Рассчитать диаметр и шаг такой арматуры очень сложно, потому что предсказать процессы в грунте в цифрах практически невозможно. Поэтому конструктор закладывает арматуру, исходя из опыта (в пределах разумного, ведь чем больше запас, тем надежнее, но и дороже). Я бы рекомендовал в таких неблагоприятных случаях использовать арматуру диаметром не менее №4 с шагом 6″-8″.

Следует отметить, что установка продольной рабочей арматуры не отменяет поперечной — по расчету. Наоборот.

И еще один нюанс: рабочая арматура укладывается ближе к краю сечения. Его очень просто запомнить, потому что правило легко объясняется. Основное значение при расчете арматуры имеет рабочая высота сечения элемента. Чем он больше, тем лучше работает конструкция.

На рисунке показаны два варианта, когда значение hc отличается на диаметр арматуры. Казалось бы, немного — ну что могут сделать эти 1/2″? Но в некоторых ситуациях их не хватает, и приходится ставить арматуру большего диаметра или увеличивать толщину конструкции. К тому же любой опытный человек, увидев небрежность конструктора в этом вопросе, может сделать вывод о том, что он не разбирается в деталях расчета, то есть не имеет достаточного опыта в этом вопросе.

Итак, мы рассмотрели все составляющие ленточного фундамента. Надеюсь, что эта статья поможет вам не ошибиться при выборе между экономичностью и надежностью. Удачного строительства!

Какой фундамент лучше всего подходит для моего дома?

Нужно ли проводить геологические исследования перед постройкой дома или нет?

Экономичная стена на фундаменте

Бетонный фундамент | Как армировать бетонный фундамент?

Многие домовладельцы не задумываются о фундаменте дома, пока не возникнет проблема. Однако есть веские причины подумать об инвестировании в укрепление фундамента задолго до того, как это произойдет. Наводнения, ветер и общая эрозия почвы со временем могут стать серьезной проблемой для владельцев недвижимости. К счастью, существуют решения, позволяющие предотвратить катастрофические сбои в большинстве ситуаций.

Зачем укреплять фундамент?

Основа дома — это то, чем является все остальное. Это должна быть прочная основа, способная выдержать все. Однако изменения в грунте под ним (например, вызванные наводнениями) или веса над ним (например, при добавлении этажа) могут вызвать сдвиги в фундаменте. Иногда сам фундамент не выдерживает этих сдвигов и разрывов.

Хорошей новостью для владельцев недвижимости является то, что большинство существующих конструкций можно укрепить. Существуют различные способы сделать это. Тем не менее, лучше всего, если инженер-строитель или строительный подрядчик даст конкретные рекомендации для вашего дома. Суть в том, что если у вашего фундамента есть проблемы, их часто можно исправить.

Как построить железобетонный ленточный фундамент?

Наиболее важной частью арматуры в основании полосы является та, которая находится между основанием и цокольной стеной, если цокольная стена выполнена из железобетона. В этом случае армированием бетона может быть армирование стены фундамента. В этой ситуации армирование стены фундамента аналогично армированию бетонной балки, которая равномерно распределяет нагрузки по основанию и предотвращает разрыв фундамента горизонтальными силами; а основание может быть бетонным или нет, при условии, что на его вершине, вдоль его средней оси, подготовлен паз для предотвращения скольжения стены фундамента по основанию.

Фундаментная стена должна быть смонтирована в деревянной опалубке. Простейший вид армирования получается путем размещения двух стальных стержней (арматурных стержней, арматурных стержней, арматурных стержней) внизу опалубки, отстоящих на несколько сантиметров (около 3) от низа опалубки и примерно на 2 см от боковых сторон. Во время укладки бетона стержни должны быть прочными, прикрепив их к небольшим бетонным блокам, связанным стальной проволокой, образующей основание.

Необходимо следить за тем, чтобы арматурные стержни не смещались при укладке влажного бетона в опалубку. Самый простой способ настройки стержней следующий, но есть риск их повреждения. Но наиболее правильной конфигурацией стержней является следующая, при которой никогда не бывает стержней, сплошных под углом менее 180° градусов.

Наиболее продуманное и надежное решение для армирования фундамента — это строительство цельного стального арматурного каркаса для балки с четырьмя продольными стержнями в бетоне (два внизу и два вверху) и изогнутыми стальными стержнями меньшего размера. через продольные стержни, расположенные на расстоянии около 30 см друг от друга. Бетон всегда должен содержать и покрывать арматурные стержни таким образом, чтобы он защищал их от ржавчины, оставаясь около угла бетонной секции, чтобы сопротивляться изгибу.

Еще более эффективным решением является укрепление фундамента в целом. В этом случае можно следовать процедуре, упомянутой выше, для усиления базовой и базовой системы. Это также самое дорогое решение. Есть два экземпляра. В растворе железобетонные основания и стены железобетонных фундаментов заливаются отдельно, два раза. Это решение проще, но его создание занимает больше времени, и оно слабее последнего.

В последнем решении и стена основания, и стена основания усилены так, что клетка между ними является непрерывной. Железобетон также можно использовать для равномерного распределения нагрузки по неармированному ленточному фундаменту.
