Как запитать светодиодную ленту от 220: Подключение светодиодной ленты 220 Вольт.

Как подключить светодиодную ленту 220 вольт.

Светодиодная лента 220 Вольт — это лента которая не нуждается в блоке питания. Ее можно напрямую подключать к сети переменного напряжения, грубо говоря прямо в розетку или через выключатель, либо фотореле.

Правда для этого вам понадобится специальный провод. Этот провод имеет в своей конструкции диодный мост — выпрямитель.

Стоимость такого шнура 2-3 доллара. Сравните это с ценами на блоки питания!

Также для подключения вам понадобится:



  • заглушка

    • коннектор-вилка

    • Преимущества

      Какие же преимущества имеет светодиодная лента 220В?


      1Как уже было сказано выше, она не требует блока питания.

      Отсюда выходит существенная экономия общих затрат.

    • 2Светодиодную ленту 220V можно подключать последовательно длиной до 100 метров.

      Вам уже не придется паять параллельные кусочки, соединяя их по несколько метров.

      Она сразу может идти в катушках протяженностью по 50-100 метров.

      То есть, если вам необходимо проложить подсветку на большом протяженном участке, просто разматываете ее с бобины. С одного конца подключаете вилку, с проводом имеющим диодный мост, втыкаете в розетку и на этом все. Наслаждаетесь освещением.

      Если нужно осветить участок в 100 метров — берете одну катушку, плюс один коннектор и соединяете. Правда лента такой длины должна быть маломощной — до 10 Вт.

      Еще имейте в виду, что в местах соединения отдельных кусков, будут небольшие «провалы» освещения из-за вставок и большого расстояния между светодиодами.


      3Светодиодная лента сразу идет в силиконе со степенью защиты IP65 — IP68.

      Ее можно протирать влажной тряпкой, чистить. Отсюда же следует и автоматическая защита от дождя, снега и т.п.


      4У лент 220В отсутствуют строгие требования по минимальному сечению проводов питания.

      Если в экземплярах 12 и 24В рекомендуется все освещение запитывать от проводов сечением от 1,5мм2 и выше,

      то для 220В можно выбирать и меньшие сечения.

      Правда здесь уже будет играть большую роль механическая прочность жил, а не их электрическое сопротивление и токопроводимость.




      Казалось бы, преимущества такой ленты неоспоримы. Почему же многие все-таки отказываются от нее в пользу других вариантов, подключаемых через блоки питания?

  • Недостатки

    Потому что, кроме перечисленных преимуществ она имеет ряд существенных недостатков, из-за которых люди отказываются с ней работать наотрез.


    1Первый недостаток, как это не странно, проистекает из ее первого же преимущества. Это отсутствие блока питания.

    Если его нет, значит и отсутствует фильтрующий и стабилизирующий элемент в цепи. То есть, все перепады и скачки напряжения, которые происходят в сети, будут напрямую сказываться на светодиодной ленте.

  • Упало напряжение в розетке — упадет напряжение и на светодиодах. Соответственно светить они будут уже не с той яркостью. Повысилось напряжение — светодиоды с высокой вероятность могут перегореть.


    2Эту ленту нельзя нарезать такими маленькими отрезками как ленты 12 и 24В.

    В зависимости от типа светодиода ее можно отрезать:



    • по 50см





    • по 1 метру





    • по 2 метра



    То есть, меньше чем по полметра, светодиодную ленту 220 Вольт вы порезать не сможете.



Это все напрямую связано с падением напряжения. На каждом светодиоде оно составляет от 3 до 3,5 Вольт. В итоге получается примерно отрезок с минимальным количеством светодиодов 60 штук. Это как раз таки и есть полметра.

Таким образом, если вам нужна подсветка короткого участка в 30 или 80 см, то сделать у вас этого не получится.

3Мерцание.

Этот недостаток опять же проистекает по причине отсутствия в схеме устройства стабилизации и фильтрации — блока питания.

Благодаря диодному мосту в коробочке, которая идет с отрезком кабеля для подключения, происходит некоторое сглаживание пульсации. Но этого не достаточно.

Вашим глазам визуально этого может быть не видно, однако по всем нормам, такая частота пульсации не допустима в жилых помещениях.

4Светодиодная лента 220В не безопасна.

Одно дело монтировать и обслуживать изделия напряжением 12В, и совсем другое иметь дело с 220V. Работать здесь нужно с соблюдением правил техники безопасности.

Недопустимо, чтобы где-то оказался не герметичный отрезок или торчащие куски проводов. Помните, что силиконовая оболочка здесь играет в первую очередь роль вашей защиты от высокого напряжения, а уже потом защищает ленту от воды.

5Отсутствие самоклеющейся подложки.

Вы не сможете без дополнительных аксессуаров наклеить ленту где угодно. Придется докупать дополнительные клипсы для монтажа, либо использовать обыкновенные кабельные стяжки.

Можно приспособить для этого дела крепеж под домашнюю проводку:

Если не хотите, чтобы лишние элементы крепежа портили подсветку, используйте автомобильный двухсторонний скотч. Но опять же от температуры нагрева он может запросто отклеиться.

Монтаж и подключение

Для того, чтобы подключить светодиодную ленту на 220 Вольт вам понадобится:



  • сама лента



У нее в начале должны быть отверстия для вилки коннектора, через которую подсоединяют контакты к шнуру питания.



  • вилка 220V с диодным мостом-выпрямителем и разъемом на конце

  • заглушка



Она нужна в целях безопасности. И одевается в самом конце отрезка.

Первым делом вставляете вилку-коннектор в отверстия расположенные по краям силикона. Тем самым, вы соедините ее с питающими проводами, идущими вдоль всей поверхности.

Фактически, в самой ленте, таким образом реализовано параллельное подключение. И получается, что суммарный ток на всем протяжении идет не по дорожкам, а по этим двум проводникам.

Далее подключаете питающий шнур. Здесь нужно будет соблюсти полярность.

По самой вилке не будет понятно, где плюс «+», а где минус «-«. Это нужно выяснять экспериментальным путем, например при помощи мультиметра.

После этого ищите плюсовой и минусовой контакты на самой ленте. Втыкаете ленту с вилкой-коннектором в выходные разъемы шнура. С обратной стороны сразу одеваете заглушку.

Для полной герметизации необходимо будет промазать термоклеем все стыки и щели, в местах подключения коннектора и заглушки.

Осталось все это дело включить в розетку и наслаждаться освещением.

Бывает такое, что полярность все-таки перепутывается. Не переживайте, ничего при этом не замкнет и не взорвется. Лента всего лишь не будет светиться.

Для исправления проблемы, просто вытаскиваете разъем, переворачиваете коннектор и вновь подключаете к розетке.

Применение

Исходя из всего вышеизложенного, применять светодиодную ленту 220В в помещениях не рекомендуется. И уж тем более не безопасно ее вешать в ванных комнатах, банях, возле умывальника и т.д.

Она в первую очередь идеально подходит для уличного монтажа — подсветки фасадов, заборов, элементов архитектуры.

Очень часто ее применяют на рекламных щитах, вывесках, в качестве привлечения внимания. Можно также использовать зимой, под Новый Год, для украшения деревьев во дворе дома.



все о подключении светодиолной ленты

Содержание

  • 1 Светодиодная лента 220В – что это такое и как ее подключить
  • 2 Как подключить светодиодную ленту с меньшим напряжением к 220В
  • 3 Как подключить к 220 В светодиодную ленту на 12 или 24 В
  • 4 Основные ошибки при подключении светодиодной ленты к сети 220в

Напряжение в бытовой сети электроснабжения – 220 вольт. Светодиодные ленты, используемые для подсветки в интерьере, необходимо подключать исключительно через блок питания, который не только понижает подаваемое на ленту напряжение, но и сглаживает колебания переменного тока. Однако существуют led-ленты, которые содержат большое количество излучателей, а потому рассчитаны на уровень сетевого напряжения без какого-либо его понижения. О том, как подключить диодную ленту к 220 вольт, пойдет в этой статье.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

  • если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
  • если на 24 вольта, то кристаллов уже 6;
  • если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
  • а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.



Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.



У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

  • Потребляемая мощность составляет 10 Вт/п. м. длины ленты.
  • Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.



Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.



Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.



Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.



Как подключить светодиодную ленту с меньшим напряжением к 220В

Кроме светодиодных лент на 220В, подключение которых осуществляется без блока питания, на рынке присутствуют led-ленты, рассчитанные на напряжение 12, 24 и 110 вольт, и таких изделий большинство. Как же подключать такие диодные ленты к 220 В?

Выше неоднократно упоминались так называемые блоки питания или адаптеры, и именно на них ложится такой функционал, как запитка светодиодной ленты от 220 вольт. Адаптеры представляют собой мини-трансформаторы, где присутствуют 2 катушки-обмотки. Соотношение количества витков этих катушек соответствует отношению входящего и исходящего напряжений. Поэтому у адаптеров показатели сетевого напряжения, с которым он может работать, и напряжения, которое он готов предоставлять для диодной ленты всегда детерминированы.

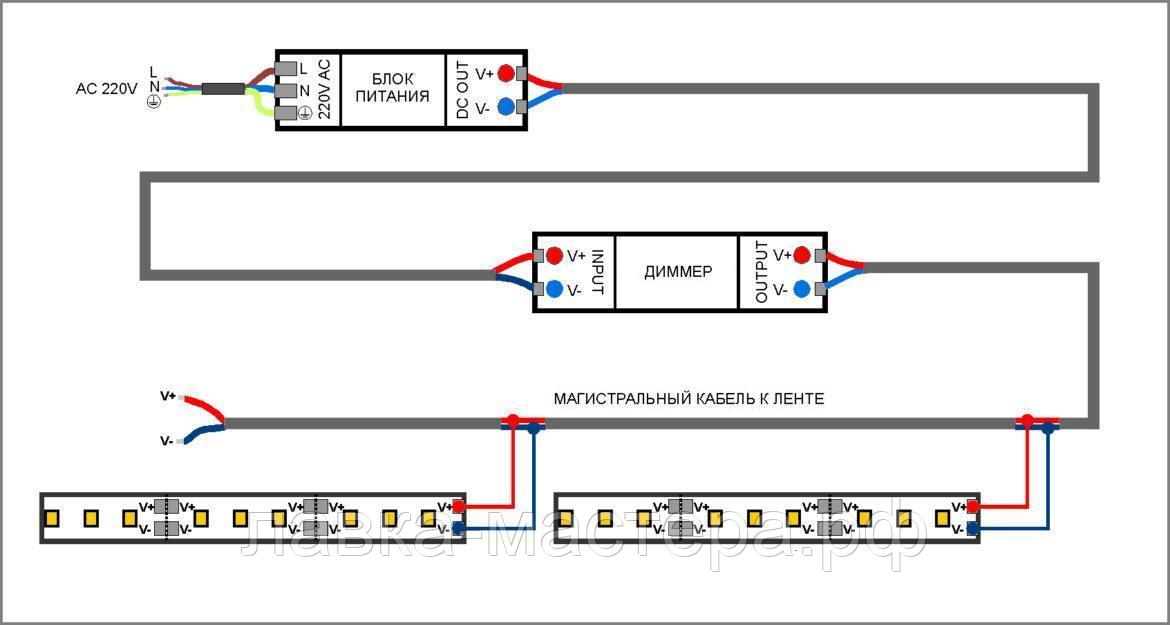

Современные адаптеры для led-излучателей обычно оснащены одновременно и выпрямителями, и контроллерами, а кроме того, еще и ограничителями силы тока. Именно поэтому такой блок и называют блоком управления. В итоге на выходе пользователь имеет электропитание, соответствующее потребностям его led-ленты, даже если у нее нестандартная длина.

Однако следует помнить, что если самостоятельно подсоединить светящуюся ленту, рассчитанную на 12-110 вольт к розетке без блока питания, то лента сгорит вне зависимости от того, был или нет в цепи выпрямитель. Дело в том, что такое напряжение генерирует слишком большой для ленточного сечения проводки ток, в результате чего жилы очень быстро оплавятся.



Перед тем как подсоединить светодиодную ленту с меньшим напряжением к 220В, удостоверьтесь, что в цепи присутствует блок питания, чья мощность соответствует нормативу: совокупное потребление led-ленты + 25%.





Как подключить к 220 В светодиодную ленту на 12 или 24 В

Определяющим параметром здесь является потребляемая мощность. Длина ленты может быть самой разной, особенно если вы составляли ее из отдельных отрезков, спаивая их вместе, что очень сильно влияет на энергопотребление.

Потребляемая мощность зависит от двух параметров и имеет 2 основных ограничения:

  • Энергопотребление зависит от длины led-ленты, которая не должна превышать стандартную длину катушки в 5 метров.
  • Максимальную энергию для светящейся ленты задает блок питания. Именно он обеспечивает исходящее напряжение, которое является определяющим параметром электропитания. Поэтому перед тем, как подключить диодную ленту на 12 В к 220 В, следует взять в руки рулетку и точно измерить длину светящейся полосы, а еще лучше – пересчитать диоды, чтобы точно определить номинальную потребляемую мощность и подобрать для нее подходящий по выдаваемым показателям блок питания.

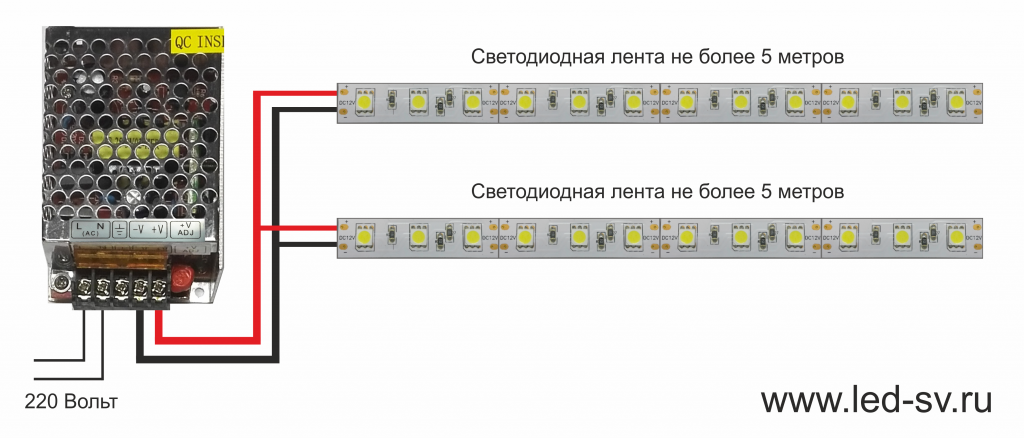

Если перед вами задача – как подключить несколько светодиодных лент к сети 220 В и при этом требуется запитать 2, 3 и более светодиодных лент, то здесь существует 2 варианта:

  1. Делается разводка в проводке на участке с сетевым напряжением 220 В – тогда для каждой ленты или отдельно подключаемого участка следует приобрести отдельный блок питания.
  2. Нужно приобрести блок питания с несколькими портами (разъемами) для параллельного подключения штекеров для питания лент. В этом случае совокупная мощность подключаемых лент должна соответствовать номинальной выдаваемой мощности блока питания.



Но общим правилом, которое нужно помнить перед тем, как подключить диодную ленту с любым напряжением к 220 В – никогда не соединять ленты последовательно.



Читайте также статью о том, как соединить диодную ленту.



Основные ошибки при подключении светодиодной ленты к сети 220в

Разберем самые часто встречаемые ошибки при подключении диодной ленты к 220 В:

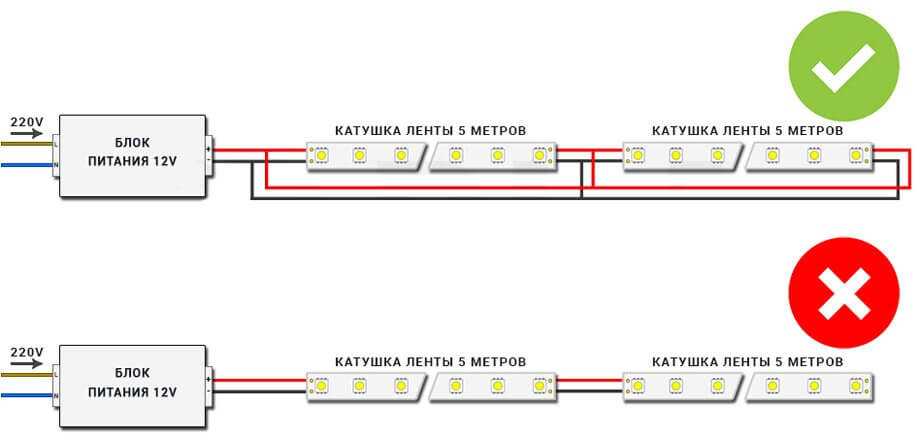

  • Запрещается удлинять ленты свыше стандартной длины – максимум 5 метров, припаивая к ним дополнительные отрезки. Ведь чем длиннее лента, тем большая энергия «течет» по жилам ее проводки. Если вы удлинните ленту, то соответственно, прибавите и потребителей на ленточную проводку. А значит, в ней могут возникнуть уже недопустимые токи, которые будут греть жилы и могут привести к их расплавлению.
  • Недопустимо подключать к блоку питания светодиодные ленты, соединенные последовательно, если их совокупная длина превышает 5 метров. Это запрещается даже в том случае, если блок питания способен обеспечить данное энергопотребление. Блок управления в данном случае играет роль максимального ограничителя подаваемой мощности. Но эта мощность может уже быть слишком большой для ленточной проводки. И никакие предохранители, находящиеся в блоке питания не смогут защитить от расплавления пластика ленты и потенциального короткого замыкания.
  • Перед тем как подключить диодную ленту меньшего напряжения к 220 Вольтам, зачастую приобретается блок питания с номинальной мощностью без 25%-ного задела. В итоге кристаллы сияют не в полную силу.
  • Светящиеся ленты, рассчитанные на 12 или же на 24 В, требуют соответствующих блоков питания. Невозможно подключить ленту на 24 В к блоку, выдающему только 12 В, а затем пытаться увеличить светимость кристаллов, обрезая отдельные участки ленты. Перед тем как подключить светодиодную ленту с меньшим напряжением к 220 В, следует убедиться, что все звенья цепи подходят друг другу по номинальным параметрам.

Такие задачи, как подключить светодиодные ленты на 220 Вольт имеют разные решения в зависимости от мощности лент. Для лент 220 не нужен блок питания, но отдельно придется приобретать контроллер-выпрямитель. При меньших расчетных уровнях напряжения блоки питания, как правило, уже оснащены и контроллерами, и выпрямителями, и предохранителями. Но главное – не соединять led-ленты с максимальными стандартными длинами последовательно. Это чревато возникновением пожароопасной ситуации.



Светодиодная лента 220В, соединительная и разностная лента на 12 вольт

Многие планируя подсветку и либо не догадываются, что есть светодиодная лента 220В. Для него не требуется блок питания 12В, только миниатюрный выпрямитель, через который включается прямо в розетку. Очевидным преимуществом является простота использования и подключения, практически эквивалентная светодиодной лампе. Кроме того, есть очевидные преимущества и недостатки.

Типы диодных лент 220В

Популярные модели SMD 5050 и SMD3528

Вид питания на 220 состоит из нескольких видов, и это светодиоды 3528, 5050, 2835, 3014 и мощные SMD 5630. Самые распространенные светодиодные ленты 5050 и 3528, которые легко купить в России, а вот остальные придется заказывать у китайцев, но покупать у них не советую, обманули. Внешне почти неотличим от обычного, но имеет маркировку, указывающую на то, на какое напряжение он рассчитан. Особенность в том, что обычно режут только кратно 1 метру или кратно 50 см., то есть 30 см или 80 см резать не получится.

Основные настройки:

  1. кратность резов 50, 100, 200 см;

    2. мощность

  2. Ватт на метр;
  3. степень защиты от влаги;
  4. цветовая температура.

Стандартно выпускается в различных исполнениях по степени защиты от влаги. Защита может быть IP67, IP68 в виде силиконовой трубки, такие неплотности позволят эксплуатировать их во влажных помещениях типа саун и на улицах. По мнению моих коллег, которые достойно работают в суровых условиях высоких и низких температур. Основание может быть гибким и жестким, за счет жесткого основания метраж превращается в линейку светодиода или модуль. Из этих линий можно собрать светильник. По типу монтажа могут быть самоклеящиеся на акриловой липкой ленте и могут не иметь клейкой основы.
Конструкция и принцип работы

Конструкция и принцип работы

Двойная подача в 2 раза шире

Рассмотрим, как они питаются от высокого напряжения:

  1. с использованием обычных светодиодов с напряжением 3,3В — 3,5В;
  2. требуют полярного питания, которое создает диодный мост, иначе будут мигать с частотой 50 Гц;
  3. Множители могут резать только 50 и 100 см., так что светодиоды соединены последовательно в цепи 60 витков на метр светодиодов.
  4. Почему 60? делим на 220В 3,3В шт., получаем около 60 подключая такой номер серии, блок питания на 12В нам не нужен.

Для повышения надежности светодиодной ленты 220В используется соединение диодов попарно, в случае выхода из строя одного из диодов ток будет проходить через остальные, но на него ляжет повышенная нагрузка.

Мощный на SMD 5630 при потреблении свыше 10 Вт на метр потребуется радиатор или алюминиевый профиль для охлаждения. Но повышенную мощность можно получить и на более слабых светодиодах. Склеить две детали рядом, получив двойную, с увеличенной в два раза шириной. Кроме того, широкое основание лучше отводит тепло при нагреве.

Цвет RGB, резистор на один или два светодиода.

Цвета светового потока такие же, как и у обычного:. Белая, красная, зеленая, синяя и трехцветная RGB светодиодные ленты RGB на 220В требуют специальных регуляторов яркости каждого цвета, рассчитанных на те же 220 вольт, найти их сложно, т.к. они почти все выпускаются на 12 вольт. Поэтому советую покупать готовые наборы.

Контроллер RGB на 220 вольт

Как подключить светодиодную ленту к 220В

Подключение ленты 220В

Подключение очень простое, нужно только соединить пару проводов с правильной полярностью. В случае цветной полосы подключите провод контроллера RGB в соответствии с цветовой маркировкой.

Ступени соединения:

  1. отрезок необходимой длины, кратной длине, указанной производителем, обычно 50 или 100 см.;
  2. , если используется герметик, в конце герметика надрезать и нанести силиконовый соединитель, в виде кольца;
  3. Вставляем коннектор и крепим на герметик;
  4. соблюдая полярность подключения провода от выпрямителя;
  5. проверьте всю полосу на герметичность, не допускайте попадания воды внутрь.

Соединение и уплотнение

Выпрямитель, через который он подключен, состоит из диодного моста и тоже имеет собственную мощность. Он может иметь мощность 700 Вт., его хватит на обычные 100 метров светодиодной ленты, или на 40 метров сильного. Этого достаточно, чтобы осветить очень большую комнату. Стоимость этого выпрямителя очень низкая, его очень легко сделать своими руками, купив 4 диода или окончательную сборку в магазине радиодеталей.

Выпрямитель с вилкой для подключения к сети

Преимуществом полосы перед обычной будет отсутствие требований к толщине силовых проводов. В отличие от низковольтных, для которых требуются очень толстые кабели, при таких высоких требованиях нет, их можно соединять любыми тонкими проводами. Провода сечением 0,75 квадратных миллиметра легко тянут мощность 1500Вт.

Заправочный выпрямитель

Так как выпрямитель представляет собой диодный мост и отсутствуют конденсаторы, которые будут сглаживать пульсации напряжения в сети, вся полоса мерцает с частотой 100 Герц. По СанПиН такие пульсации не допускаются в жилых помещениях, особенно там, где читают или работают. По этой причине не рекомендуется использовать в квартирах. Но пульсации можно уменьшить, если установить в выпрямитель высоковольтный конденсатор до 400В, причем чем мощнее, тем больший конденсатор требуется. Вплотную вопросом не занимался, но обычные светодиодные лампы 6 ватт требуют 40 мкф, чтобы вызвать всплеск скорости, но не избавиться от них полностью. Чтобы использовать его, используйте одинаковую мощность для каждых 6 Вт.

Основные отличия

Разъем для подключения

Подводя итог, выделим основные преимущества и недостатки.

Преимущества.

  • Не требуют дорогого блока питания, если нужно подключить 1-3 метра, то воткнул в ближайшую розетку и работает.
  • Подключить тонкие провода, так как сила тока мала.
  • Длина одного куска может быть до 100 м., или 70 Вт.

Недостатки.

  • Высокое напряжение требует особой осторожности при установке и эксплуатации.
  • Может быстро сломаться, если купить дешевый китайский.
  • Ремонт герметика будет очень сложным.
  • Обрезка только длиной кратной 100 или 50 сантиметрам.

    • Светодиод

  • мигает с частотой 100 Гц, глазу не видно, но влияет на сознание человека, утомляет и может появиться головная боль.

Эти недостатки ограничивают область применения, его можно устанавливать в качестве вторичного освещения светодиодного освещения кухни, освещения кладовой, гаража, коридора или гирлянды. В коммерческой сфере могут быть освещены здания, рекламные вывески. Под новый год строители украшают башенный кран и высоту стрелы.

Обзор светодиодных лент с подключением 220 Вольт без трансформатора

  • Области применения светодиодных лент
  • разнообразие продуктов
  • Особенности светодиодной продукции
  • Устройство и принцип работы
  • Схема включения

Светодиодная лента, работающая от сети переменного тока 220 В, стала новым достижением производителей диодной продукции. Разницы с низковольтными аналогами практически нет.
В настоящее время высоковольтная лента 220 стала популярной в коммерческой деятельности, шоу-бизнесе, где использование светоэффектов привлекает внимание посетителей. Светодиодные ленты можно использовать при организации концертной сцены, световых рекламных щитов, создании масштабных надписей, фигур или музыкальных фонтанов. Лента с блоком питания 220В также может быть использована в некоммерческой деятельности: оформлении дизайнерских экстерьеров и интерьеров.

Области применения светодиодных лент

Светодиодные ленты 220 В предназначены для наружного применения, выполнены в силиконовой оболочке и обладают максимальной защитой. Они могут быть одно- и многоцветными. Они не требуют использования блоков питания, преобразователей. Они подключены через силовой кабель диодного моста, который преобразует переменный ток в постоянный.

Есть разные разновидности (светодиодная лента на шнуре или светящиеся на гибкой 220 полосы). По сути Rope Light — это прозрачный шнур из гибкого полимера, внутри которого изначально располагалась миниатюрная лампа, а теперь и современные светодиоды LED, способные работать без питания напрямую от сети 220В. Внутреннее пространство шнура заполнено поливинилхлоридом с целью герметичности степени защиты. По внешнему виду и способу использования лента 220 Веревка и шнур очень похожи.

Современная светодиодная лента 220ВЛента дюролайт

Ассортимент продукции

Классификация лент 220 отличается от низковольтной продукции и основана на технических характеристиках. В зависимости от мощности различают следующие варианты:

  • Светодиодная лента 220 вольт мощностью 4,4 Вт на метр;
  • Лента светодиодная 220 вольт мощность 7,2 Вт на метр;
  • Лента светодиодная 220 вольт мощность 14,4 Ватт на метр.

По характеру чипсов продукты делятся на множество видов. В основном ленты изготавливаются на светодиодах SMD 3014, 2835, 3035, 5060, 5050, 3528 или на более современных диодах SMD 5630. Количество и разнообразие микросхем на метр зависит от силы света и потребляемого тока.

Светодиодная лента в бухте 100 м

По уровню защиты ленты имеют IP68, IP67. Светодиодные продукты с высокой степенью защиты исключают контакт пользователя с токоведущими частями, поэтому их можно использовать в открытой среде. То есть они снабжены силиконовой трубкой, предназначенной для использования на улице и во влажных помещениях. По словам специалистов, такая лента устойчива к перепадам температур.
Обводки могут быть жесткими или гибкими, в зависимости от основания для диодов.
Отличается от других высоковольтных лент цветом и силой свечения. По типу монтажа они могут быть самоклеющимися или без клеевого слоя. Также стоит отметить светодиодную RGB ленту 220 Вольт, собранную на трехцветных диодах (в основном SMD 5050). Они напечатаны на гибкой основе, там 4 контакта, а подключение осуществляется через специальный контроллер RGB. Цветная декоративная лента бывает белая, синяя, красная и зеленая трехцветная.
Недавно в магазинах появилась лента Rope Tape, представляющая собой шнур из прозрачного полимера, на котором расположены светодиоды. Внутри шнур ПВХ, повышающий уровень безопасности и прочность ледяных лент 220 ат. По способу использования и внешнему виду они аналогичны веревочным шнурам.

Особенности светодиодной продукции

Из-за высокого напряжения Лента 220 может иметь последовательное соединение на длину до 100 м. Поэтому они продаются бобинами по 50, 100 м. Это позволяет охватить большой периметр освещением от одного подключения к сети 220 Вольт.
определяется мощность (Вт/м), уровень влагозащиты и цветовая температура.
Светодиодные ленты 220В Стоимость меньших аналогов, где напряжение 12 и 24 вольта. Это долговечные и экономичные источники света. Освещение подключается к простой розетке, обеспечивающей уровень освещенности, соответствующий лампам накаливания. При правильном подключении и установке лента прослужит до 50 тысяч часов интенсивного использования. Снижение стоимости изделия за счет отсутствия дорогостоящего блока питания.
Кратность нарезки светодиодной ленты 1 метр, не всегда есть возможность отмерить нужную длину. Учитывая нестабильное напряжение, при котором могут возникать перепады или пульсации напряжения, быстро ломаются дешевые некачественные светодиодные ленты.
Еще одним недостатком изделий является жесткость герметичной силиконовой трубки, в которой находится ремень, из-за чего его необходимо крепить в 4-х точках на метр. Это устраняет провисание или неровную посадку. Обводы не пригодны для ремонта, так как при замене чипа нарушается герметичный слой. В некоторых моделях нет клеевого слоя. Продукция китайских производителей отличается низким качеством. Поскольку мерцание вредно, а высоковольтные ленты опасны, они имеют ограниченную сферу применения. например: уличные фонари, реклама. Если светодиодные ленты установлены стационарно на улице, примерно через 5 – 6 лет начинает разрушаться силиконовая оболочка.

Учитывая все достоинства и недостатки лент, их целесообразно использовать при наружном освещении фасадов различных зданий. Для динамического светового эффекта за счет смены цветов Вам необходимо купить RGB ленту 220 Вольт.

Устройство и принцип работы

Конструктивной особенностью 220 лент является то, что они не имеют источника питания в виде понижающего преобразователя. Стабилизатор напряжения питания заменен диодным мостом, который расположен в герметичном корпусе. Одна часть включает в себя проводную сеть, а другая подключается к разъему ленточного кабеля. На выходе выпрямителя напряжение постоянное, равное 200В.

Основным преимуществом светодиодных лент 220В прямого подключения, является то, что в отличие от обычных лент с питанием 12-24В, Первая позволяет создать бесперебойную ленту длиной 100 м, защищенную от влаги.
Для отсутствия перегрузок на светодиодах они соединены группами, через резисторы, компенсирующие превышение напряжения. В основном падение напряжения на светодиоде составляет 3,3-3,5 В, из-за чего в каждой группе содержится 60 микросхем. Для диодов необходима полярность питания, из-за чего используется выпрямитель (диодный мост). После выпрямителя наблюдаются скачки напряжения, что сказывается на качестве света.
Для управления световым потоком в конструкции установлен диммер. В RGB ленты установлен специальный контроллер, который имеет большую функциональную нагрузку, чем диммер.
При покупке мощной SMD ленты 5630 с потребляемой мощностью на 1 м более 10 Вт, то необходимо обратить внимание на наличие в составе алюминиевого монтажного профиля или радиатора охлаждения.
