Заливка теплого пола своими руками: технология

В настоящее время тёплые полы завоёвывают всё большую популярность в качестве альтернативного способа обогрева помещения. Причиной того, что всё больше владельцев квартир и частных домов выбирают напольные отопительные системы, является их удобство и высокая эффективность.

Правда, установка подобных обогревательных конструкций предполагает проведение ряда сопутствующих работ. Одной из таких работ является заливка тёплого пола бетонной стяжкой.

Содержание:

• Для чего нужна стяжка
• Подготовительные работы
• Шпаклёвка и грунтовка
• Гидроизоляция
• Заливка стяжки
• Выбор заливочной смеси
• Приготовление цементного раствора
• Работы по заливке бетона
• Укладка системы обогрева и финишная заливка

Для чего нужна стяжка

Бетон защищает нагревательную систему

Сразу же оговоримся – бетонирование рекомендовано не для всех типов напольных обогревательных систем. Заливка стяжки тёплого пола производится, если в качестве теплопередающих элементов используется электрический кабель или трубы (тёплый водяной пол).

В случае, если вы планируете настилать в комнате электрические плёночные полы, где передача тепла производится при помощи инфракрасного излучения, то устраивать стяжку поверх их не следует. Заливать тёплый пол в данном случае уместно лишь в качестве бетонного основания для ИК-плёнки.

Бетонирование напольных обогревательных элементов преследует две основные цели:

• защитная функция. Бетон, заливаемый поверх системы обогрева, обеспечивает более длительные сроки эксплуатации системы. Он предотвращает истирание теплопередающих конструкций, компенсирует давление на них со стороны веса предметов интерьера и находящихся в помещении людей. Заливка тёплого водяного пола позволяет избежать пережатия пластиковых труб, а стяжка поверх кабельных полов – защищает изоляцию электрических проводов от повреждения;
• теплопередающая функция. Бетон в отличие от древесины и многих полимерных материалов обладает высоким коэффициентом теплопередачи. Как следствие, если залить бетонную стяжку, эффективность обогрева помещения возрастает на порядок по сравнению с тем, если бы в качестве напольного покрытия были бы выбраны доски из массива древесины или композитных материалов.

Чтобы обеспечить максимальную эффективность «работы» бетонной стяжки по передаче тепла, в качестве финишного покрытия следует выбирать материалы с высокими показателями теплоотдачи – кафель, натуральный камень, керамогранит и т.д.

Если же застелить бетон ковролином, деревянной доской, ламинатом на подложке, это может свести на нет весь эффект от применения цементной стяжки.

Схема устройства теплого пола

Несмотря на кажущуюся простоту работы, заливка тёплого пола своими руками требует соблюдения ряда строительных правил и нормативов. Рассмотрим, как правильно залить тёплый пол в квартире, чтобы обеспечить его максимально длительную эксплуатацию.

Подготовительные работы

Перед тем, как залить тёплые полы, следует произвести ряд подготовительных работ. Прежде всего, основание бетонного пола следует прошпаклевать и загрунтовать, а затем обустроить гидроизоляцию.

Шпаклёвка и грунтовка

Обработайте шпатлевкой стыки плит перекрытия

Для начала следует демонтировать все напольные покрытия вплоть до чернового пола или плиты перекрытий. Затем нужно тщательно исследовать основание на предмет наличия трещин и щелей. Особое внимание следует уделить местам стыка плит перекрытий, а также участкам соединения полов и стен.

Все обнаруженные щели следует заделать при помощи шпаклёвки или штукатурного раствора. После этого бетонное основание тщательно грунтуется, чтобы увеличить коэффициент сцепки гидроизоляционного материала с бетоном.

Гидроизоляция

Рулонные материалы укладываются в два-три слоя перпендикулярно друг-другу

Гидроизоляция обустраивается поверх основания, прежде чем залить тёплый пол. Для обустройства водоотталкивающего слоя перед заливкой бетона можно использовать либо обмазочную, либо рулонную гидроизоляцию.

Рулонная гидроизоляция создаётся на основе битума и поставляется на рынок в виде водонепроницаемого материала, свёрнутого в рулон, откуда и пошло её название. Наносится она на бетонное основание методом наклейки с применением в качестве клеевого состава мастик на битумной или полимерной основе.

Нанесение рулонной гидроизоляции может производиться в 2 – 3 слоя крест-накрест для создания более эффективной защиты от проникновения пара и влаги из подвального помещения, или для защиты нижних этажей, если тёплый водяной пол вдруг даст течь.

Обмазочная гидроизоляция представляет собой жидкие мастики, которые наносятся на поверхность основания при помощи кистей и валиков. Основой для водоотталкивающих мастик служат полимерные или битумные составы, обладающие повышенной адгезией.

Благодаря этому, они способны проникнуть во все мельчайшие трещины и поры внутри бетонных поверхностей, перекрыв доступ мельчайшим частицам влаги.

Также обмазка мастиками поможет укрепить слабые бетонные поверхности, склонные к раскрашиванию.

Заливка стяжки

После выполнения всех подготовительных работ приступаем непосредственно к заливке бетонной стяжки.

Выбор заливочной смеси

Так как заливать пол своими руками следует с соблюдением строительных нормативов, изначально следует определиться с выбором материала. От этого будут зависеть особенности всей дальнейшей работы.

Для обустройства бетонной стяжки можно применить следующие материалы:

• готовые сухие смеси пескобетона;
• приготовить цементный раствор самостоятельно;
• использовать самовыравнивающиеся наливные полы.

Каждый из этих вариантов имеет свои преимущества.

Готовые смеси

Готовые сухие смеси можно приобрести в большинстве строительных супермаркетов. Среди их преимуществ можно указать сбалансированный и заранее подобранный состав, который включает:

• песок крупной фракции диаметром до 2 – 3 мм;
• Портландцемент марки М-300 или М-400;
• дополнительные улучшающие добавки (пластификаторы и т. д.).

Это освобождает от необходимости самостоятельно подбирать и дозировать компоненты бетонного раствора.

Наливные полы

Являются одной из разновидностей готовых смесей. Главным их отличием от остальных концентратов является способность к самовыравниванию после заливки.

Достигается это благодаря наличию в их составе специальных полимерных добавок, придающих готовому раствору повышенную пластичность и текучесть. Вследствие чего, после нанесения их на основание наливные полы растекаются по всей его поверхности ровным слоем.

Обычно наливные полы заливаются слоем в 5 – 10 мм. При более серьёзных перепадах величин оснований применять их нецелесообразно из-за высокой стоимости.

Пескобетон своими руками

Бетонный пол, залитый своими руками вполне бюджетный вариант

Несмотря на все преимущества приведённых выше технологий, они имеют один существенный минус – довольно высокую стоимость. Самый же бюджетный вариант – это пол, залитый своими руками самостоятельно приготовленным цементным раствором.

В данном случае можно сэкономить значительную сумму, но такой вариант имеет всё же и свои недостатки. Прежде всего, это необходимость самостоятельно закупать все компоненты (цемент, песок, добавки) по отдельности.

Дозировка также в данном случае производится самостоятельно – чаще всего «на глазок», что не самым лучшим образом сказывается на качестве бетонного раствора. Но как бы то ни было, подобная технология обустройства стяжки в своём доме является сегодня наиболее популярной.

Приготовление цементного раствора

Придерживайтесь пропорций при замешивании бетонной смеси

Обустраивать цементную стяжку рекомендуется только на бетонных основаниях. Дело в том, что 1 кв. м. бетонной заливки толщиной в 50 мм имеет вес в среднем 200 кг. А такую дополнительную нагрузку без деформаций не способно выдержать большинство деревянных перекрытий.

Приготовить раствор для цементной стяжки в домашних условиях не составляет труда. Именно поэтому большинство домашних мастеров по-прежнему отдают предпочтение такой методике.

Приготовить цементный состав можно по нескольким «рецептурам». Классический вариант предполагает наличие следующих ингредиентов:

1. Цемент М-400 – 1 часть.
2. Песок крупнофракционный (промытый речной или строительная крошка) – 3 части.
3. Вода – добавляется до достижения смесью консистенции густой сметаны.

Кроме этого, самостоятельно можно приготовить и улучшенный вариант пескобетонной смеси.

Для этих целей в раствор добавляют различные полимерные добавки – фиброволокна, полимерные наполнители и т.п. Они делают раствор более мягким и пластичным, что упрощает его выравнивание.

В таблице показаны сравнительные пропорции компонентов для различных видов цементных растворов.

Работы по заливке бетона

Вдоль стен проводим линии, соответствующие горизонтальному уровню, а между стенами выставляем «маячки» – деревянные или металлические ровные рейки, отмечающие высоту заливки цементной стяжки. Выравниваем их при помощи уровня и деревянных клинышков или иных подкладок.

В результате вся площадь помещения у нас будет разбита направляющими маячками на несколько отсеков.

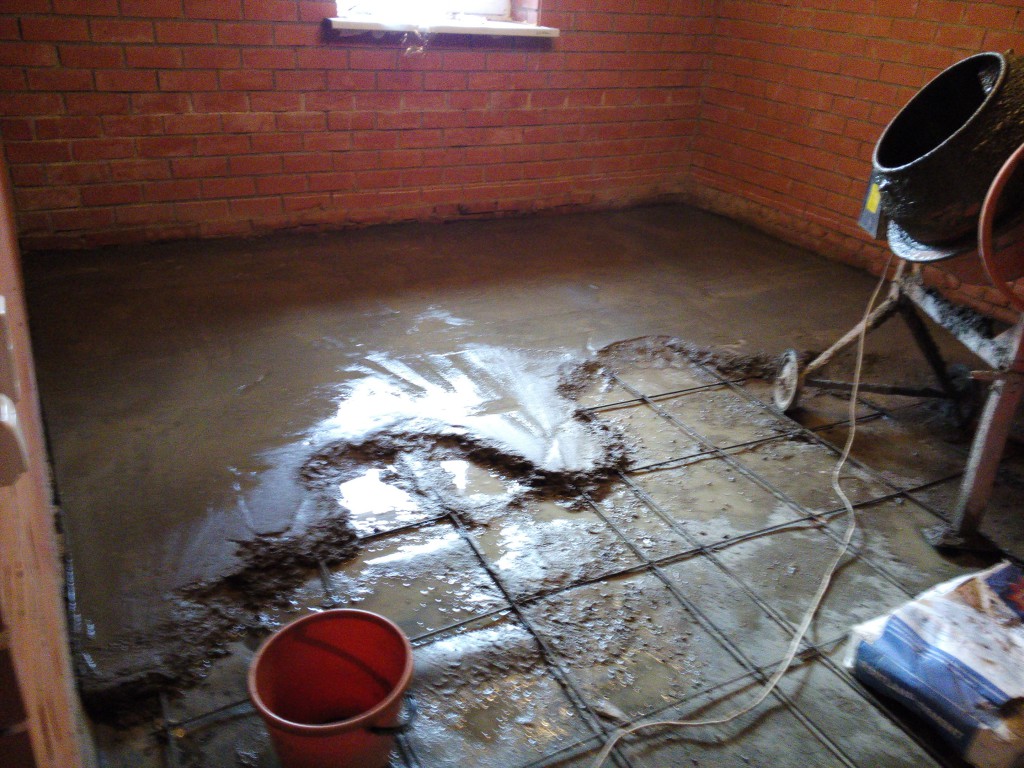

После этого приступаем непосредственно к заливке бетонной выравнивающей стяжки, отсек за отсеком, выравнивая пескобетон в соответствии с уровнем маячков при помощи правила.

Залитый пол спустя 10 – 15 минут следует выровнять при помощи металлической затирки – это придаст ему дополнительную гладкость.

Если вы решили использовать в работе самовыравнивающиеся наливные полы, то работа будет значительно упрощена. В этом случае будет нужно только следить затем, чтобы в толще наливного слоя не образовывались пузырьки воздуха. Для этого используют специальные игольчатые валики, которыми «прокатывается» вся залитая поверхность.

Укладка системы обогрева и финишная заливка

Производить монтаж тёплого пола следует в соответствии с инструкцией по его использованию. Следует помнить, что в случае ошибки, для её исправления в дальнейшем придётся производить трудоёмкую работу по демонтажу бетонной стяжки.

Время набора бетонной заливкой полной крепости составляет примерно 4 недели. Однако, укладывать обогревательные компоненты системы можно уже через несколько дней, как только стяжка станет достаточно прочной, чтобы выдержать вес человека.

При заливке бетона можно включить обогрев пола для скорейшего высыхания

После монтажа нагревательных элементов их можно использовать для ускорения высыхания бетона. Для этого нужно включить свой тёплый пол примерно на 1/10 максимальной мощности, с каждым днём прибавляя по 3 – 5 градусов.

В результате бетон высохнет значительно быстрее, что позволит сократить общие сроки работ по обустройству стяжки.

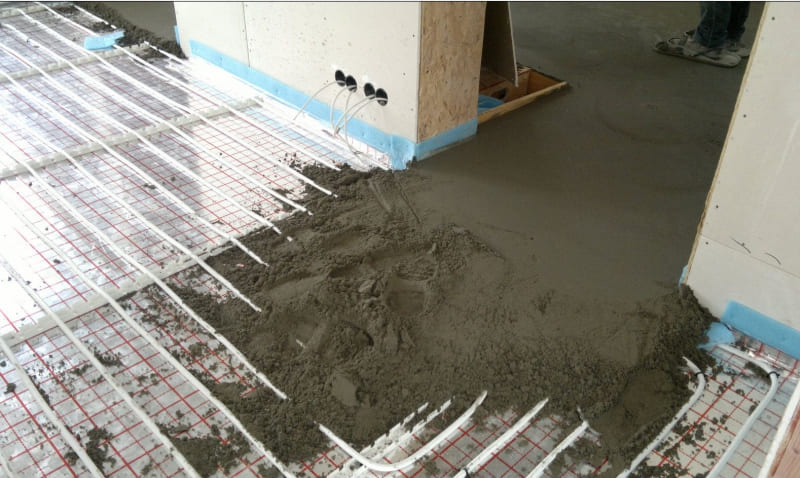

Как только нижний слой стяжки достаточно просохнет, приступаем к заливке второго слоя бетона. Заливка водяного тёплого пола или электрической обогревательной системы требует известной осторожности из-за возможности повредить пластиковые трубы или проводку. Технология заливки бетона в данном случае аналогична заливке первого слоя.

Поверх системы тёплых полов настилается армирующая сетка и заливается цементный раствор. Толщина верхнего слоя бетона должна быть достаточной, чтобы защитить нагревательные элементы от внешнего воздействия.

Обычно верхний слой берётся толщиной в 3 – 5 см, однако, при использовании дополнительных присадок, улучшающих качество раствора, толщину слоя можно сократить до 1 – 2 см. Поверхность второго слоя тщательно разглаживается по уровню, так как на неё будет настилаться финишное напольное покрытие.

Чем залить теплый водяной пол? Технология и смеси для заливки теплого водяного пола

Посредством обустройства водяного теплого пола проживание в загородном доме можно сделать гораздо более комфортным. Но конечно же, при монтаже подобной системы должны в точности соблюдаться все положенные технологии. Прокладывая в доме водяной теплый пол, важно не только корректно расположить трубы, собрать и присоединить коллектор, но и выбрать наиболее подходящий материал для заливки.

Что может использоваться

Обустраивать обогревающие коммуникации этого типа, согласно нормативам, разрешается только в частных загородных домах. При этом ответом на вопрос о том, чем залить теплый водяной пол, являются сразу несколько видов смесей.

Закрывать такие инженерные системы, конечно же, нужно с использованием материалов, отличающихся достаточно высокой степенью теплопроводности и прочных. Для заливки водяных теплых полов в загородных домах могут применяться составы:

Все эти разновидности материала после высыхания становятся достаточно прочными, чтобы без труда выдерживать вес установленных в доме предметов интерьера. Также такие полы хорошо проводят тепло, что положительно сказывается на эффективности работы согревающей системы.

Бетонная стяжка: плюсы и минусы использования

Этот вид материала является просто отличным ответом на вопрос о том, чем залить теплый водяной пол. Именно такие растворы при обустройстве инженерных систем этого типа используются чаще всего. К преимуществам бетонной стяжки владельцы загородных домов относят в первую очередь дешевизну. Также достоинствами подобного материала считаются:

К некоторым недостаткам покрытия этого типа можно отнести только длительный по времени процесс застывания. Ходить по стяжке и устанавливать на нее какие-либо предметы интерьера допускается не ранее, чем 14-30 дней после заливки.

Технология заливки бетонной стяжки: как приготовить раствор

Покрытия этого типа пользуются у нас в стране огромной популярностью. Заливают бетонные стяжки в жилых помещениях, производственных, на складах, в гаражах. Во всех этих случаях раствор замешивают обычно из цемента не слишком высоких марок и песка. При обустройстве стяжки для водяного теплого пола такой способ, к сожалению, подходит не особенно хорошо.

К покрытию этого типа предъявляются повышенные требования. Песок для стяжки теплого водяного пола использовать не рекомендуется вообще. Вместо него, полагается брать отсев щебня. Цемент для такой стяжки подходит марки не ниже М400. Также в раствор полагается добавлять пластификаторы. При приготовлении бетонной смеси в домашних условиях с этой целью обычно используется гашеная известь.

Замешивают раствор для бетонной стяжки водяного теплого пола до вязкой консистенции. При этом работу производят с использованием специального оборудования. В бетономешалке смесь получается очень однородной и качественной. Замешанный же вручную раствор на водяном теплом полу, скорее всего, слишком долго не прослужит.

Изготавливать для заливки стяжки над трубами следует именно вязкий, пластичный как глина раствор. Если смесь будет слишком жидкой, в последующем на полу обязательно появятся трещины. Очень густой раствор для стяжки для теплого пола делать также не рекомендуется. В этом случае покрытие может получиться неоправданно тяжелым.

Как заливать пол при использовании бетона

Производят эту процедуру по очень простой технологии. На начальном этапе по периметру помещения крепят демпферную ленту. Бетон забирают из мешалки ведрами и разливают по полу. Предварительно с применением специальных подставок в помещении монтируют направляющие маяки.

Налитый на пол бетон тщательно разравнивают длинным правилом. При использовании такой технологии покрытие в конечном итоге получается максимально ровным и аккуратным.

Маяки при заливке такого покрытия устанавливают обычно с шагом в 1.5 м. Толщина самой бетонной стяжки не должна быть меньше 3 см. В противном случае покрытие в последующем очень быстро растрескается.

Через два часа после заливки маяки из покрытия следует аккуратно вытащить. Оставшиеся после них щели на заключительном этапе заделывают раствором и затирают малярной теркой.

Полезные советы

Перед тем как приступать к заливке бетонной стяжки для теплого водяного пола, специалисты рекомендуют проверить давление в системе. Ведь выполнить какие-либо ремонтные работы после укладки такого покрытия будет крайне сложно. Для этого придется демонтировать часть стяжки. Давление в системе перед укладкой раствора должно быть не менее 0. 3 МПа.

Готовую бетонную стяжку рекомендуется сразу же после заливки накрыть полиэтиленовой пленкой. В дальнейшем в течение двух недель пол следует время от времени поливать водой. Это предотвратит появление на стяжке поверхностных трещин.

Чем залить теплый водяной пол: полусухие смеси

Составы этой разновидности также изготавливаются на основе цемента высоких марок. Однако в такие смеси дополнительно добавляется фиброволокно. Это делает их более легкими и прочными. К преимуществам такого материала можно отнести и то, что застывает и созревает он быстрее простого бетонного.

Приготовить такой раствор, как и обычный цементный, при желании можно и самостоятельно. Отсев щебня при этом использовать необязательно. С фиброволокном такие смеси получаются достаточно прочными и при использовании в качестве наполнителя песка.

Приготавливают раствор в данном случае с применением цемента марки М400. С песком его смешивают в пропорции 1:3. Фиброволокна в смесь этого типа добавляют 0. 5 кг на 1 м³. Замешивать такой раствор полагается до плотного состояния. Смесь этого типа при работе с ней должна хорошо сохранять свою структуру. Рассыпающийся на куски или растрескивающийся раствор с фиброволокном для заливки водяного теплого пола не подходит.

Технология укладки

Далее давайте посмотрим, как заливать пол при использовании полусухой смеси правильно. Укладываются такие составы на водяные теплые системы практически по такой же методике, что и бетонные. Монтировать, однако, материал этой разновидности все же несколько сложнее. Ведь текстуру он имеет более густую.

Все образующиеся на таком покрытии во время выравнивая ямки следует заполнять дополнительной порцией раствора. После разравнивания такое основание полагается еще и тщательно затирать. До выполнения этой процедуры выжидают примерно полчаса. За это время смесь уже успеет немного затвердеть.

Преимущества и недостатки использования самовыравнивающихся смесей

Составы этого типа у частных застройщиков в последнее время набирают популярность. К преимуществам покрытий этого типа относят:

• высокую степень прочности;

• простоту монтажа;

• короткий срок высыхания;

• отсутствие необходимости в установке маяков и выравнивании.

Особенностью самовыравнивающейся смеси, для заливки теплого водяного пола используемой достаточно часто, является прежде всего жидкая текстура. Именно поэтому при применении таких материалов в помещении не требуется устанавливать маяки. Растворы этой разновидности просто растекаются по всей площади пола ровным слоем.

Недостатков у таких смесей практически нет. Служат покрытия этого типа так же долго, как и бетонные. Единственным минусом растворов этого типа считается их достаточно высокая стоимость. Приготовить такую смесь в домашних условиях получится вряд ли. Используются в данном случае только покупные составы.

Как выбрать смесь

Ответом на вопрос о том, чем залить водяной теплый пол, самовыравнивающийся материал является просто отличным. Но для того чтобы в конечном итоге получить прочное покрытие, такую смесь, конечно же, нужно правильно выбрать.

Состав самовыравнивающиеся материалы могут иметь разный. Приобретать для помещений с водяными полами стоит, конечно же, смеси, предназначенные для грубой заливки. Использование декоративного состава в данном случае вряд ли будет правильным решением. Полы с проложенными в них трубами в дальнейшем все же лучше отделать каким-нибудь красивым облицовочным материалом. Финишные декоративные самовыравнивающиеся смеси выглядят очень эффектно, однако их, к сожалению, нельзя укладывать толстым слоем.

Использовать для заливки водяного теплого пола специалисты рекомендуют самовыравнивающиеся смеси, изготовленные на основе цемента. Но при желании такую работу можно выполнить и с применением гипсового состава.

Технология заливки самовыравнивающейся смеси

Укладывать растворы этого типа в помещениях с теплыми полами предельно просто. Выполняется заливка стяжки этой разновидности обычно по такой технологии:

• элементы теплого пола выравнивают и осматривают визуально;

• проверяют давление в системе;

• приобретенную смесь перемешивают с водой в пропорциях, рекомендованных производителем;

• раствор для стяжки выливают порциями на пол и тщательно все разравнивают.

Перемешивать самовыравнивающийся состав удобнее всего в большом ведре. При выполнении этой процедуры, конечно же, помимо всего прочего, следует пользоваться строительным миксером. С применением такого инструмента смесь можно сделать максимально однородной.

Полезные рекомендации

Как правильно залить водяной теплый пол жидким составом, мы, таким образом, выяснили. Процедура укладки самовыравнивающихся смесей особой сложностью не отличается. Но при монтаже такого основания, конечно же, следует соблюдать определенные правила.

Покрыть трубы самовыравнивающаяся смесь, как и бетонная, должна слоем не менее чем в 3 см. На заключительном этапе такой пол обязательно следует выровнять с использованием игольчатого валика. Применение этого инструмента позволит избавиться от воздушных пузырей, наличие которых может сделать такое покрытие гораздо менее прочным.

После окончания всех работ, как и бетонную стяжку, слой самовыравнивающегося раствора на полу следует накрыть полиэтиленовой пленкой (после того как он немного схватится). Это позволит обустроить более качественное и долговечное покрытие.

О чем нужно знать

Технология заливки теплого водяного пола, таким образом, особой сложностью не отличается. Однако при выполнении этой процедуры следует, помимо всего прочего, придерживаться и рекомендаций опытных специалистов.

После заливки бетонной стяжки, полусухой или самовыравнивающейся, перед началом эксплуатации системы следует выждать некоторое время. На неокрепшее покрытие повышенные температуры могут оказывать крайне негативное воздействие. Стяжка любой разновидности в данном случае может просто-напросто растрескаться. Вводить теплые полы в эксплуатацию при использовании любого типа покрытия допускается не ранее, чем через две недели после заливки.

Можно ли залить теплый пол клеем для кафеля

Очень часто полы в загородных домах с проложенными в них инженерными системами этого типа на заключительном этапе облицовывают керамической плиткой. И конечно же, у владельцев частных жилых зданий зачастую возникает вопрос о том, а нельзя ли залить теплый водяной пол клеем для кафеля.

Использовать такой состав для этой цели все-таки не стоит. Стяжка в этой случае, скорее всего, выйдет неоправданно дорогой. К тому же клей под плитку не предназначен для обустройства слишком уж толстых покрытий. А следовательно, и стяжка из него прочной получится вряд ли.

Бетонные полы с подогревом | Лучистый обогрев бетонного пола

Бетонные полы с подогревом обеспечивают эластичную и роскошную отделку пола для современной жизни.

Мгновенное ценообразование

Преимущества бетонных полов с подогревом

Когда-то полированный бетон использовался в чисто промышленных условиях, теперь полированный бетон становится все более популярным выбором напольного покрытия для ремонта домов и новостроек во всем мире. Полированный бетонный пол износостойкий и легко чистится, добавляя пространству ощущение современности и роскоши.

Благодаря высокой теплоемкости бетонные полы идеально подходят для обогрева с помощью системы напольного отопления. Бетон обеспечивает быстрое время нагрева и хорошо удерживает тепло, сохраняя даже тепло, выделяемое солнечными лучами, что делает полированный бетонный пол с подогревом отличным вариантом для повышения комфорта и тепла в вашем доме.

Лучшие системы напольного отопления для бетонных полов

Теплоудерживающие свойства полированного бетона делают его идеальной отделкой пола для обогрева полов с помощью лучистого теплого пола.

Электрические системы

Если вы укладываете бетонный пол в рамках нового проекта, наша система кабелей In-Slab станет идеальным выбором для электрического обогревателя пола. Он устанавливается непосредственно в слой бетона толщиной 2-4 дюйма, а его более медленное время нагрева и охлаждения делает его идеальным для постоянно используемых помещений.

Если вы ремонтируете систему электрического обогрева пола на существующем бетонном полу или черновом полу, система StickyMat — это подходящая система для использования, поскольку она обеспечивает низкопрофильную установку и практически не влияет на нарастание пола.

Типы отделки бетонных полов

Заливка полированного бетона

Обычный вид бетонного пола, глубокий слой бетона заливается на место перед полировкой после отверждения.

Полированная бетонная стяжка

На существующее основание наносится неглубокий слой самонивелирующейся жидкой стяжки, после высыхания полируется.

Полированное бетонное покрытие

В некоторых случаях поверх существующих поврежденных бетонных полов укладывают очень тонкий слой полированного бетонного покрытия.

Подходит для любого проекта

Бетонный пол с лучистым обогревом подходит как для новых проектов, так и для реконструкции.

Новостройки

Полированный бетонный пол часто устанавливается в рамках проекта нового строительства, так как его толщина может учитываться на этапе проектирования. Кабель In-Slab может быть установлен непосредственно в бетоне во время укладки пола, что обеспечивает эффективную и беспроблемную установку.

Модернизация существующих бетонных полов

Вы можете установить напольное отопление вместе с существующим бетонным полом или черновым полом. Если у вас уже есть полированный бетонный пол, вы можете установить изоляцию и низкопрофильный электрический обогреватель пола, прежде чем добавлять новый слой выравнивающей смеси и покрытие из полированного бетона. Если в вашем проекте реконструкции предусмотрены бетонные полы, и вы хотите установить бетонную отделку пола сверху, кабель In-Slab может быть лучшим вариантом. Вы должны рассчитать, сможет ли конструкция выдержать дополнительный вес бетонного пола и обеспечить надлежащую изоляцию.

Расходы на обогрев полированных бетонных полов

Подогрев пола — это энергоэффективное решение для отопления, которое может сэкономить деньги на счетах за отопление. Стоимость установки системы отопления с полированным бетонным полом зависит от нескольких факторов, включая размер проекта, ваше местоположение, качество и материалы ваших черновых полов и структурную прочность вашего проекта.

Полировка существующих бетонных полов может стоить всего от 5 долларов США за квадратный фут, но эта сумма значительно возрастет, если вы будете выполнять заливку нового бетонного пола. Установка системы подогрева пола в рамках этого процесса будет стоить примерно 12 долларов США за квадратный фут для электрической системы плюс стоимость сопутствующей изоляции и интеллектуального термостата Warmup. Свяжитесь с нами, чтобы получить точное бесплатное предложение для вашего проекта.

Установка лучистого отопления с бетонными полами

Установка обогреваемых бетонных полов зависит от системы. Всегда убедитесь, что вы работаете с опытным специалистом, изучившим литературу по продуктам.

Рекомендуется установить систему теплого пола с изоляцией, чтобы уменьшить потери тепла и повысить энергоэффективность системы, поэтому первым шагом будет установка слоя изоляции Warmup. В зависимости от используемой системы кабели будут подвешены или проложены непосредственно на изоляционных плитах. Никогда не включайте систему отопления во время затвердевания бетона, так как это может привести к повреждению. После полного высыхания бетон при желании можно отполировать.

Получите бесплатную мгновенную смету сегодня

Измените то, как вы отапливаете свой дом, с помощью Warmup, самого продаваемого в мире бренда напольного отопления.

Стяжки и полы с подогревом

Причины выхода из строя систем напольного отопления

В большинстве случаев отказы связаны с одним из следующих факторов:

• Отсутствие учета планировки пола на ранней стадии.
• Отсутствие учета отделки пола на ранней стадии.
• Неправильная установка системы UFH или стяжки.
• Недостаточное время высыхания стяжки.
• Неправильная смесь для стяжки.
• Чрезмерная влажность стяжки.
• Движение в конструкции пола.
• Неправильный ввод в эксплуатацию или проектирование систем теплого пола.

Проектирование и монтаж системы UFH

Схема контуров отопления UF

Схема контуров теплого пола должна учитывать монтаж, предусматривающий проникновение в пол. Проект теплого пола должен быть обеспечен на первом этапе монтажа.

Максимальная температура поверхности пола

Стандарт BS EN1264-2[1] ограничивает максимальную температуру поверхности пола до 29°C или 27°C, если предполагается покрытие пола плиткой.

Важно, чтобы установки были спроектированы и указаны производителем системы как интегрированный пакет для обеспечения совместимости всех компонентов.

BS8203 Свод правил по укладке эластичных напольных покрытий гласит: При использовании со многими напольными материалами напольное отопление может вызвать проблемы, если температура на границе между черновым полом и напольным покрытием превышает 27°C или подвержена резким колебаниям температуры. .

Если предлагается упругое напольное покрытие: «температура никогда не должна превышать согласованный максимум 27°C на нижней стороне напольного покрытия (линия клея). Примечание. Разработчики UFH могут называть это температурой «интерфейса».

Первичный трубопровод

Трубопровод, подающий горячую воду от основного источника тепла к емкостному водонагревателю ГВС, радиаторам и коллекторам системы теплого пола, является первичным трубопроводом. В соответствии со строительными нормами требуется, чтобы был изолирован только первичный трубопровод, ведущий к емкостному водонагревателю. Однако наилучшей практикой будет изоляция всех основных трубопроводов. Потери тепла из коллекторов напольного отопления также могут способствовать неэффективности системы. Методы решения этой проблемы включают изоляцию коллекторов или размещение их внутри изолированного корпуса.

Коллекторы в сборе

Коллекторы в сборе обычно состоят из нескольких портов, каждый из которых подключен к одному контуру напольного отопления. Температурный контроль может быть обеспечен для каждой отдельной комнаты, поскольку каждая комната обычно обслуживается собственным портом на коллекторе. Очень важно, чтобы коллекторы могли быть введены в эксплуатацию для установки правильного расхода через каждый контур.

Расположение коллекторов

Коллекторы должны располагаться в центре дома, чтобы облегчить прокладку контуров трубопроводов и обеспечить легкий доступ.

Маркировка

Надлежащая маркировка должна обеспечивать эффективную проверку, ввод в эксплуатацию, техническое обслуживание и ремонт системы напольного отопления.

Поддержание потока воды

Следует избегать любых резких изгибов контуров трубопроводов, ведущих к коллекторам и от них, поскольку они могут ограничить свободный поток воды. Там, где необходимы изгибы под углом 90°, следует использовать металлический профиль.

Предотвращение утечек

Для облегчения обслуживания и ремонта все соединения между коллектором и контурами трубопровода должны располагаться выше уровня стяжки. Швы никогда не должны быть заглублены в стяжку.

Надежное крепление

Чтобы изгибы контуров трубопровода не были слишком резкими, коллекторы должны располагаться на соответствующей высоте над полом и должны быть надежно закреплены на стене.

Установка напольного отопления

Контуры напольного отопления не должны устанавливаться до тех пор, пока не будут установлены все наружные двери и окна, а помещение не будет водонепроницаемым, обеспечивая защиту установки от повреждений из-за замерзания контуров трубопроводов в холодную погоду. .

Расположение контуров трубопровода

Стандарт BS EN 1264 содержит рекомендации по проектированию и размерам системы. Расстояние между трубопроводами должно быть равномерным, но местами может быть уменьшено по внешнему периметру помещений, чтобы компенсировать возникающие здесь дополнительные потери тепла. Для предотвращения потерь тепла от пола к стенам необходимо утепление краев пола.

Компоновка

Наиболее подходящая компоновка для конкретного применения должна быть подтверждена производителем системы. В зависимости от способа крепления и формы помещения петли трубопроводов теплого пола можно укладывать по нескольким схемам.

Петли трубопровода не должны доходить до края пола и под плинтусы.

Изоляция пола

Чтобы свести к минимуму потери тепла вниз от системы напольного отопления, полы должны быть изолированы.

Первые этажи

Тип и толщина изоляции должны быть подтверждены расчетами в соответствии с действующими региональными строительными нормами с учетом конкретной формы и размера пола.

Межэтажные перекрытия

Хотя Строительные нормы и правила обычно не требуют изоляции промежуточных этажей в домах для предотвращения потери тепла, в случае установки напольного отопления необходимо предусмотреть изоляцию для направления теплового потока вверх.

Отделка пола над полом с подогревом

Чтобы обеспечить достаточную теплоотдачу, система UFH должна быть спроектирована с учетом предлагаемой отделки пола.

• Отделка камнем и керамической плиткой подвержена риску образования трещин из-за высыхания стяжки или расширения и сжатия труб напольного отопления. Чтобы противостоять этому, можно использовать соответствующую развязывающую мембрану.
• Из-за теплового расширения и сжатия натуральная древесина склонна к растрескиванию при использовании в системах напольного отопления, поэтому следует соблюдать осторожность при указании ширины и толщины доски.
• Доски из инженерной древесины расширяются и сжимаются меньше, чем доски из цельной древесины, что означает, что они менее подвержены повреждениям.
• Следует избегать использования войлочных или полиуретановых прокладок под коврами.
• Ламинат и синтетический винил хорошо подходят для полов с подогревом из-за их более низкой термостойкости, чем у ковров.

Испытание установки

После того, как контуры теплого пола уложены, установка должна быть испытана под давлением. Чтобы соответствовать требованиям, изложенным в BS EN 1264-4 [4], оно должно быть в два раза больше рабочего давления. Хотя стандарт BS EN 1264-4[4] требует проведения испытаний при минимальном давлении 6 бар, поставщики систем напольного отопления обычно рекомендуют проводить испытания при удвоенном давлении в течение 24 часов. Перед установкой стяжки необходимо провести опрессовку, чтобы можно было провести ремонтные работы, не вызывая нарушений.

Конструкция и установка стяжки

Тип стяжки

Стяжки, как правило, представляют собой либо полусухую формулу, которая наносится вручную, а затем затирается шпателем, либо жидкая, свободнотекущая смесь, которая перекачивается в заданное положение и в заданное глубина.

В том числе:

• Модифицированный полусухой цемент
• Модифицированный самовыравнивающийся цементный раствор
• Модифицированный самовыравнивающийся бесцементный материал
• Ангидрит
• Ношение гранолита

Соотношение воды, добавляемой к порошку для самонивелирующейся стяжки, имеет решающее значение, так как слишком большое количество воды приведет к образованию трещин.

Самовыравнивающиеся стяжки, при правильном применении, будут иметь более быстрое время высыхания/отверждения, чем традиционные стяжки.

Большинство стяжек применяются в виде плавающих стяжек, поскольку это наиболее удобно для укладки поверх полов с подогревом и изоляционных материалов. Стяжка укладывается поверх разделительной мембраны, которая будет укладываться поверх слоя теплого пола. Этот метод требует минимального покрытия 75 мм, иначе произойдет растрескивание.

Ключевые шаги для предотвращения проблем со стяжкой пола

• Основания должны быть ровными, без углублений или выступов, чтобы толщина стяжки оставалась одинаковой
• Изоляция должна быть плотно состыкована и выровнена
• Стяжки должны быть правильно замешаны
• По полу нельзя ходить во время высыхания
• Нельзя строить в холодные периоды (ниже 5°C)
• Подвижные соединения потребуются
• Деформационные швы также необходимы, если размеры пролета превышают 40 м2
• Стяжка должна быть готова принять любую напольную плитку
• Время высыхания:
  • Для цементных выравнивающих стяжек следует отводить один день на каждый миллиметр толщины первых 50 мм, а затем увеличивать время на каждый миллиметр сверх этой толщины (BS 8204)
  • Полимерные модифицированные стяжки: строго следуйте спецификациям и рекомендациям производителя.
    • Допустимое время высыхания должно быть рассчитано для предлагаемой глубины стяжки с учетом существующих условий окружающей среды, например, Температура и влажность
    • Время высыхания модифицированных полимером стяжек потенциально может отличаться от времени высыхания цементных стяжек
    • Все субподрядчики, занимающиеся стяжкой и отделкой пола (включая установку систем подогрева пола), должны соблюдать требования к установке, не отклоняться и не менять материалы
    • По полу нельзя ходить до полного отверждения
    • Поверхностная отделка, нанесенная на стяжку слишком рано, не выдержит

Примечание. Влажность выравнивающих стяжек, на которые должны укладываться определенные полы, и методы измерения влажности приведены в BS 5325, BS 8201, BS 8203 и BS 8425. уровень

Обеспечение деформационных швов в стяжке пола или плитке

Должны быть предусмотрены деформационные швы:

• Через дверные пороги
• Если размеры пролета превышают 40 м2 с максимальной шириной 8 м с любой стороны
• Там, где существуют швы в конструкции основания пола или происходит изменение пролета, например. балочные и блочные перекрытия
• Между независимо регулируемыми зонами нагрева
• Между обогреваемыми и неотапливаемыми участками стяжки
• Дополнительные стыки следует предусмотреть в зонах с высоким тепловым усилением, например. большие зимние сады или стеклянные атриумы

Строительство деформационных швов

• По возможности стыки должны быть образованы с использованием жестких формирователей швов, которые могут быть размещены на этапе подготовки и останутся на месте во время эксплуатации. В идеале шпатель должен быть на 5 мм ниже глубины готовой стяжки, чтобы обеспечить плавный переход по высоте между пролетами
• Все швы в стяжке должны проникать в любое последующее приклеиваемое напольное покрытие
• Места стыков должны быть указаны до установки стяжки, и для определения подходящих мест должны быть проведены всесторонние консультации между всеми сторонами, включая главного подрядчика, установщика теплых полов, установщика готового пола и установщика стяжки
• Деформационные швы должны проходить через черновой пол до отделки пола, и все нанесенные слои должны заканчиваться с обеих сторон шва
• Шов должен быть заполнен подходящим гибким наполнителем, а для покрытия шва должна быть наложена запатентованная защитная лента. Затирку использовать нельзя
• Они не должны перекрываться каким-либо эластичным, текстильным или другим прилипающим напольным покрытием
• Крышки деформационных швов могут быть заподлицо, смонтированы на поверхности или залиты раствором и металлом, металлом с резиновой вставкой или ПВХ

Труба теплого пола, проходящая через компенсатор

Типовая крышка компенсатора

Обеспечение деформационного шва по периметру краевой полосы

При включении подогрева пола:

• Стяжки должны быть изолированы по всем краям, опорам и колоннам, чтобы обеспечить возможность перемещения из-за тепловых нагрузок
• Для определения минимальной толщины краевой полосы, необходимой для расширения, необходимо следовать указаниям производителей как для стяжки пола, так и для плитки. Обычно это будет между 6-15 мм
• Стык можно скрыть плинтусом
• Эти швы должны быть оставлены пустыми или заполнены сжимаемым материалом
• Никогда не наносите раствор на деформационные швы

Подпольное отопление (UFH) Испытания и ввод в эксплуатацию

• Системы UFH должны вводиться в эксплуатацию до нанесения отделки пола. Это добавит к общему времени, прежде чем можно будет наносить какую-либо отделку пола. Примечание. Если отделка пола уложена до включения и ввода в эксплуатацию UFH, любая остаточная влага в полу попадает на поверхность стяжки и потенциально может вызвать отслоение отделки пола
• Опрессовка системы не является вводом системы в эксплуатацию. Источник тепла должен быть на месте и работать, чтобы обеспечить правильную температуру
• Система UFH должна быть введена в эксплуатацию в соответствии с рекомендациями производителя уполномоченными монтажниками. Потребуется акт ввода в эксплуатацию

Испытание на влагостойкость стяжки, где предполагается укладка напольной плитки

• Испытание на влагостойкость следует проводить после ввода в эксплуатацию системы UFH, но до укладки любой плитки
• Испытание на влажность проводится с использованием подходящего одобренного метода, такого как гигрометр для пола или испытание с карбидной бомбой. Из-за потенциальной неточности использования гигрометров при высоких уровнях влажности следует использовать прямое измерение, такое как карбидная бомба или высушенный в печи образец

.

• Основание считается достаточно сухим, когда относительная влажность, измеренная накладным гигрометром/датчиком пола, составляет 75 % относительной влажности или менее. Для использования напольного гигрометра необходимо сделать ссылку на испытания на влажность в BS5325, BS8203, BS8425 и BS8201
• Нагрев системы UFH должен быть отключен за 96 часов до проведения любого теста гигрометра
• Гигрометр должен оставаться на месте до тех пор, пока не будет установлено полное равновесие. Обычно считается, что это 72 часа, но может быть больше для толстых профилей и значительно дольше для бетона с принудительной затиркой

.

Подготовка стяжки к финишной отделке

• Верхнюю поверхность стяжки, возможно, потребуется зачистить, отшлифовать или зашпаклевать перед нанесением грунтовки и клея для напольной плитки

№

• Шлифовка, шпаклевка и т. д. поверхности стяжки позволяет проникать грунтовке. Он также обеспечивает «ключ» для приклеивания клея к

.

• Перед нанесением грунтовки поверхность необходимо очистить от грязи и мусора
• Запрещается наносить какие-либо грунтовки и клеи, пока стяжка полностью не затвердеет и не высохнет. Время высыхания зависит от типа стяжки
• Поверхности, подлежащие облицовке плиткой, должны быть жесткими, стабильными по размеру, плоскими без впадин и подъемов, прочными, чистыми и свободными от цементного молока, краски, солей, жира, пыли и любых загрязнений, которые могут препятствовать адгезии

Нанесение гибкого клея методом двойного приклеивания

Крепление плитки должно выполняться в соответствии с нормами и правилами BS 5385 и BS 8000 для укладки настенной и напольной плитки.

• Необходимо соблюдать требования производителя плитки по креплению. грамм. Плитка из травертина может потребовать двойного склеивания. Этот метод крепления может также потребоваться для плитки большого размера
• Может потребоваться двойное склеивание (нанесение клея на нижнюю сторону плитки, а также на основание)
• Клей должен использоваться в соответствии с рекомендациями производителя
• Клей должен быть сжат плиткой, чтобы обеспечить полное сцепление
• При укладке плитки следует избегать больших пустот
• Полы нельзя открывать для движения, пока клей не затвердеет

Полный контакт плитки и клея

• Клей должен быть сжат плиткой, чтобы обеспечить полное сцепление и прочное основание без образования пустот
• Тонкослойный метод с клеем и зубчатым шпателем: убедитесь, что между клеем и основанием плитки есть полный контакт

Соблюдение процесса производителя при укладке напольного покрытия

Следует соблюдать все соответствующие рекомендации производителя, которые определяют сроки соблюдения, т. е.:

• /или клей
• Ввод в эксплуатацию теплых полов перед началом укладки плитки
• Охлаждение системы UFH в течение не менее 48 часов перед началом укладки плитки
• Испытание на влажность для подтверждения сухости стяжки перед началом укладки плитки
• Обеспечение расчета и соблюдения времени от завершения стяжки до начала укладки плитки в соответствии с
• Убедитесь, что клей для плитки схватился, прежде чем по плитке можно будет ходить (обычно 12–24 часа в зависимости от условий окружающей среды)
• Убедитесь, что система UFH не включена в течение как минимум 48 часов после завершения укладки

Передача системы UFH

Строительные нормы и правила требуют предоставления информации жителям, чтобы они могли эффективно использовать системы, установленные в их домах. Сюда должны входить:

• Руководства производителей продукции
• Зоны отопления: должны быть включены четкие чертежи плана этажа, показывающие, как имущество разделено на контрольные зоны
• Программаторы и термостаты: информация и руководство по эксплуатации должны быть предоставлены для интерфейса управления
• Характеристики системы: Жителям важно понимать ключевые отличия между системами UFH и более традиционными системами отопления.
