Как закрепить мауэрлат к газобетону без армопояса: как закрепить без армопояса, как крепить на газобетон, установка мауэрлатного бруса крыши на стене

Содержание

как закрепить без армопояса, как крепить на газобетон, установка мауэрлатного бруса крыши на стене


Содержание:


Для чего нужен мауэрлат
Методы крепления к газобетону
Фиксация мауэрлата с применением проволоки
Как закрепить шпильками
Применение химических анкеров
Крепление на анкерах механического типа без армопояса


При обустройстве крыши с одним или более скатов, возникает необходимость установки стропильной системы. Однако укладывать стропила прямо на стены нельзя – для этих целей используют мауэрлат, который перераспределяет нагрузку. Если стены здания возведены из такого пористого материала как газобетон, уложить армирующий пояс под мауэрлат не всегда возможно. В настоящей статье мы расскажем о том, как закрепить мауэрлат к газобетону без армопояса с использованием различных методов, подробно опишем технологию и тонкости данного процесса.


Для чего нужен мауэрлат


Итак, мауэрлат является очень важным элементом конструкции, который принимает основной вес стропильной системы на себя и равномерно распределяет его по всей плоскости несущих стен. Как правило, его изготавливают из материала, аналогичного стропилам – чаще всего деревянного бруса. Тем не менее для стальной стропильной системы потребуется мауэрлат из двутавра или швеллера.


Для изготовления мауэрлата используют такие материалы:

  • Брусья из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В данном случае можно брать дерево лиственных пород, которое прошло антисептическую обработку. Брус укладывается по периметру здания. Стыкуются бревна замковым методом или с помощью гвоздей. Деревянные каркасы для крыш возводят чаще всего в частном строительстве.
  • Прокатные профили – двутавры в форме буквы Н или швеллеры в форме буквы П используются несколько реже. При этом высота стальных профилей может колебаться в пределах 7-12 см.



Какой бы материал вы ни выбрали, выполняется его крепление на поверхность стен. Способов крепления мауэрлата к газобетону может быть несколько. После фиксации данного элемента производится установка стропильных ног. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает смещение стропильной системы в горизонтальной плоскости.


Поскольку газобетон является достаточно хрупким материалом и плохо переносит повышенную нагрузку, многие мастера предпочитают залить по верхнему краю стен армирующий пояс. Вместе с тем чтобы сократить расходы и трудовые затраты, существуют некоторые методы, как закрепить мауэрлат без армопояса. Также стоит знать, нужен ли мауэрлат если есть армопояс, какие есть преимущества и недостатки.


Обратите внимание, что от перекрытия до верхней грани мауэрлата должно быть, как минимум, 30-50 см, чтобы пространство под крышей могло хорошо вентилироваться, а также был обеспечен доступ к несущим конструкциям кровли для проведения профилактики и ремонта.

Методы крепления к газобетону


Стоит отметить, что выполнить укладку мауэрлата на газобетон гораздо сложнее, чем, скажем, на кирпичную стену. Обычно его укладывают с отступом от внешнего края стены на 5 см.


Для укладки и фиксации мауэрлата могут быть использованы такие элементы:

  • проволока из стали;
  • анкерные болты;
  • химические анкеры;
  • шпильки из стали.


Фиксацию мауэрлата на армирующем поясе или на кирпичной стене выполняют с помощью анкерных болтов.



После того как брус будет установлен, к нему притягивают стропильную ногу и приматывают ее стальной скрученной проволокой сечением 3 мм. В 6 см ниже бруса нужно установить коротыш, на котором будет закреплен остаток проволоки. Как вариант, для надежной фиксации проволоку можно обернуть вокруг плит перекрытия.


Если речь идет о крыше сложной конструкции, то крепление мауэрлатного бруса к газобетону рекомендуют выполнять все-таки на пояс из армированного бетона. Он обеспечит не только большую надежность конструкции, но и позволит равномерно распределить нагрузку.


Между собой брусья из мауэрлата закрепляют с помощью косого прируба с дальнейшей фиксацией на гвоздях или болтах. Скобы или стальные пластины придают угловым соединениям дополнительную жесткость.

Фиксация мауэрлата с применением проволоки


Перед тем как закрепить мауэрлат к газобетону с помощью стальной проволоки, ее нужно предварительно зафиксировать в толще стены. Сделать это следует во время укладки последних рядов газовых блоков – проволоку располагают под ними.


Техника выполнения монтажа таким способом выглядит так:

  1. За пару рядов до окончания кладки между блоками помещают скрученную из нескольких более тонких проволоку, сечением в 6 мм.
  2. В толще кладки в данном случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон от кладки. Длину концов делают такой, чтобы их хватило на свободную обкрутку вокруг бруса.
  3. Отрезков проволоки должно быть столько, чтобы хватило для обвязки всех стропильных ног.

Как закрепить шпильками

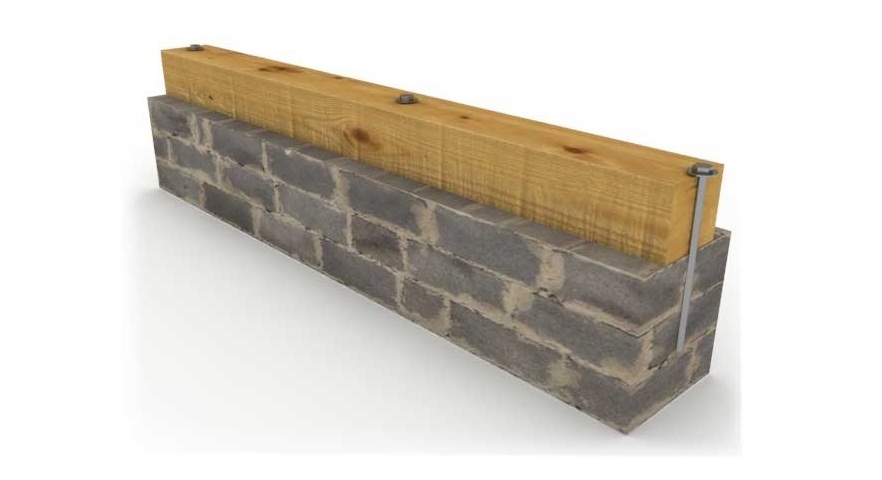

Целесообразным будет крепление мауэрлата к газобетону без армопояса на шпильках лишь в тех случаях, когда для перекрытия планируется использование легких кровельных материалов в домах небольшой площади. Следовательно, ожидаемая нагрузка на стены будет невелика.


К тому же, в данной ситуации собственно мауэрлатный брус будет служить армопоясом. Хотя существуют противоречивые мнения относительно данного типа установки мауэрлата на газобетон, все-таки практика показывает, что он вполне имеет право на жизнь. Такая методика обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.



Для работы понадобятся такие комплектующие:

  • металлические шпильки СРТ-12, которые еще называют «ласточкин хвост»;
  • брус из дерева сечением 20×30 см – хотя, толщина зависит от размеров возведенной стены здания.


Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

  1. По всей протяженности несущей стены в ее верхней части высверливают выемки на расстоянии 100-150 см.
  2. В готовые отверстия помещают шпильки для мауэрлата, и закрепляют их безусадочным раствором или цементным молочком.
  3. На стену из блоков настилают гидроизоляцию из двойного слоя рубероида. В местах расположения шпилек в материале прокалывают дырки, чтобы он плотно охватил поверхность металла. Этот этап позволяет защитить древесину от гниения из-за влаги.
  4. Далее в мауэрлате высверливают углубления по диаметру шпилек с шагом, совпадающим с их расположением.
  5. Теперь мауэрлатный брус надевают на шпильки и фиксируют гайками с шайбами.
  6. После установки брусьев, стыкуемые торцевые части стягивают металлическими скобами.
  7. Далее выполняется монтаж непосредственно стропильных ног.


Несколько иначе будет выглядеть процесс крепления крыши к газобетону, если шпильки будут вмонтированы в армирующий пояс.


Последовательность действий такова:

  1. Перед заливкой цементной смеси в опалубку, под армопояс устанавливают шпильки с шагом до 1 м.
  2. Фиксируют их к каркасу вязальной проволокой или пластиковыми стяжками.
  3. Выравнивают расположение шпилек по всем осям.
  4. Опалубку с армированием и шпильками заливают цементным составом.
  5. После полного застывания армирующего пояса на выступающие шпильки надевают брус мауэрлата и затягивают его гайками.

Применение химических анкеров


Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.


Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.



Процесс крепления жидких дюбелей выглядит так:

  1. В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
  2. Из ямки удаляют пыль и мусор, например, пылесосом.
  3. В отверстие заливают клеевой состав.
  4. Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
  5. Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
  6. Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.


Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

  • Крепление не утрачивает прочности в течение более 50 лет.
  • Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
  • Химический анкер отличается хорошей химической устойчивостью.
  • Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
  • Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
  • Химический состав анкера идеально сочетается с пористой структурой газоблоков.
  • Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.


Тем не менее на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Крепление на анкерах механического типа без армопояса


Наконец, последний способ, как крепить мауэрлат к газобетону, представляет собой использование традиционных механических анкерных болтов.


Анкер состоит из:

  • внутреннего стального стержня с нанесенной резьбой;
  • внешнего корпуса – распорной части механизма.



Принцип действия анкера состоит в постепенной деформации внешнего корпуса по мере затягивания гайки на болте. Таким способом болт прочно закрепляется в просверленном отверстии.


Установка анкерных креплений происходит так:

  1. По последнему ряду блоков вдоль стен раскладывают брусья.
  2. По всей протяженности бруса с шагом в 1 м проделывают отверстия для монтажа болтов. Обратите внимание, чтобы анкеры обязательно попали на углы здания и места стыковки двух отрезков бруса.
  3. Специальным буром сквозь уложенный мауэрлат в газоблоке проделывают отверстие на глубину вхождения анкера. При этом глубина отверстия должна быть не меньше толщины 2-3 рядов кладки.
  4. В проделанное углубление вставляют анкерный болт. Желательно использовать продукцию длиной не менее 50 см и резьбой М 12-14.
  5. В конце на болт надевают шайбу и затягивают гайку как можно плотнее. В результате сжатия корпус анкера сжимается и распирает материал. Так что болт надежно закрепляется в толще стены.

Крепим мауэрлат к газоблокам с армопоясом и без него

Схема крепления стропил

Мауэрлат — часть кровли любого сооружения, представляющая собой брус, который укладывается поверху наружной стены по всему периметру.

Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может изготавливаться из дерева или металла. В случае применения металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надёжно закреплён. Существует два способа: крепление мауэрлата к газобетону без армопояса и с армопоясом.

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, необходимо понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армопояса является обязательным.

Назначение и размеры армопояса

Армопояс — замкнутая конструкция из железобетона, проходящая по периметру сооружения. Назначение армопояса:

  • предотвращение деформации несущих стен;
  • придание дополнительной жёсткости строению из газобетона;
  • равномерное распределение нагрузки на поверхность стен.

Армопояс по сути является фундаментом для кровельной системы. Размеры армопояса зависят от ширины стен, для газобетона ширина армояпоса составляет примерно 25 см, при этом крайний ряд выкладывается U-образными блоками, которые позже будут исполнять роль опалубки для заливки бетонного раствора.

Важно! Армояс должен быть непрерывной монолитной конструкцией!

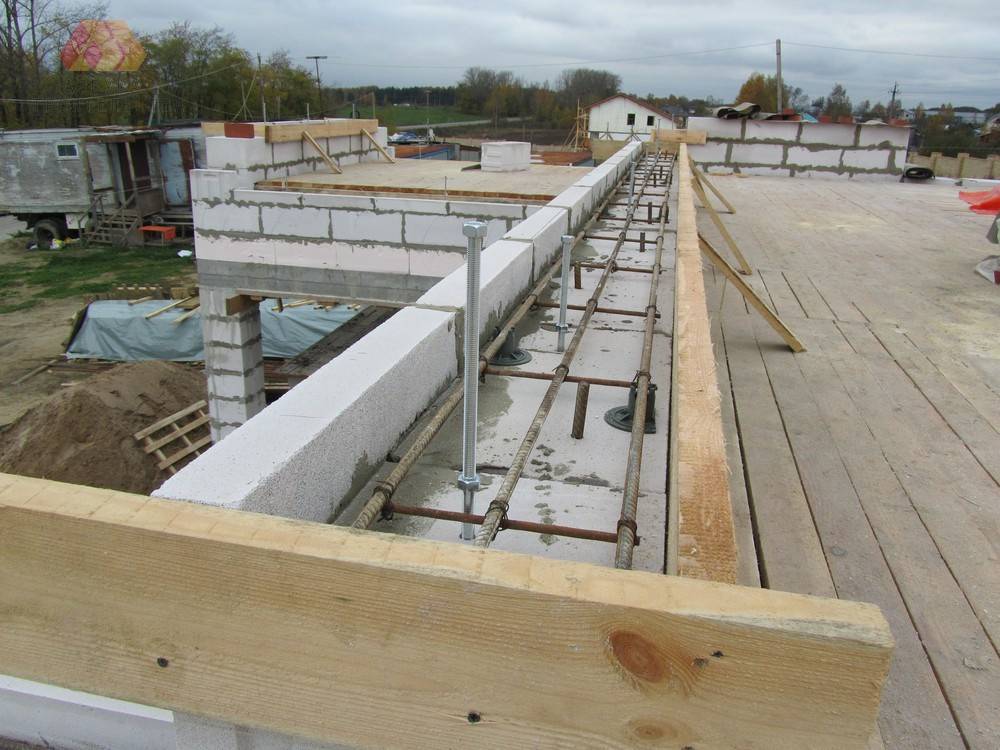

Подготовленная опалубка перед бетонированием

Технология устройства армопояса:

  1. Сооружение опалубки по периметру строения.
  2. Создание армопояса из бетонных блоков.
  3. Сборка каркаса из арматуры.
  4. Установка шпилек для крепления.
  5. Заливка блоков бетонным раствором.
  6. Съём опалубки после застывания бетона.

После того, как армопояс готов, а опалубка снята можно приступать непосредственно к креплению мауэрлата.

Как закрепить мауэрлат к газобетону

От его правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть выполнен из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяются металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет выполнен из деревянных балок. Сечение балок зависит от расчётной нагрузки, типа крыши и диаметра балок стропил.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные брусья антисептическим раствором, защищающим древесину от насекомых и гниения. Также брусья целесообразно обернуть слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломаст. Эти материалы не будут утяжелять конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с использованием анкеров, шпилек или металлической проволоки. При укладке брусьев необходимо соединять их на стыках скобами из металла.

Схема крепления при помощи шпилек (справа) и скоб (слева)

Далее необходимо осуществить крепление стропил к мауэрлату. Соединение происходит путём врубки, врезки, запила, но оно должно занимать не более 25% бруса. Крепление производится при помощи саморезов, болтов, уголков, металлических пластин и монтажной пены.

Основные способы крепления, начиная с более предпочтительного:

  • Крепление шпильками. Этот вид крепления можно использовать в строительстве как простых одноэтажных зданий, так и вспомогательных сооружений: бани, летние кухни, гаражи, хозпостройки, небольшие дачные домики. Этот метод крепления шпильками предпочтителен для большинства строений.
  • Крепление химическими анкерами. Присоединение брусьев к газобетону осуществляется специальным химическим клеящим составом: «жидкий дюбель», вклеиваемый анкер и т. д. Состав сделан на основе полимеров и содержит клеящие вещества в виде синтетических смол. В газобетонной стене делается отверстие как под обычный анкер, которое заполняется клеящим составом, затем в подготовленное отверстие вставляется стержень (арматура), на который потом устанавливается мауэрлат. Прочность такой конструкции достаточно высокая, однако при большом периметре мауэрлата такой способ будет дорогостоящим.
  • Крепление стальной проволокой. Данный способ можно применять, если ещё на стадии укладки стен между газобетонными блоками просовывалась металлическая проволока. В мауэрлате делаются отверстия, куда вставляется проволока и производится обвязка. Очень важно, чтобы количество обвязок проволокой было не меньше, чем количество опираемых стропил.

Крепление мауэрлата к стене из газобетона без армопояса

В соответствии со СНиП крепление без предварительного устройства армопояса допускается лишь в исключительных случаях. Газобетон не достаточно прочный материал, и не выдержит распорную снеговую нагрузку, а также динамическую ветровую нагрузку, поэтому армопояс обязателен!

http://www.youtube.com/watch?v=x0BuKSN3LiE

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армопояса. Это значительно удешевляет и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

  • в качестве основы применяется лёгкий деревянный брус с сечением не более 20 см;
  • брус будет усилен металлическими элементами: замками, гвоздями, металлопрофилем;
  • снеговые и ветровые нагрузки в вашем регионе незначительны;
  • конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат располагается на расстоянии 0,5–1 см от наружной кромки несущей стены, а для закрепления его на газобетоне используют шпильки, химические анкера или стальную проволоку.

Проблемы с выбором материала стен на этапе проектирования::EPLAN.HOUSE

План дома в стиле замка Марии-Антуанетты

Я только что закончил проект двухэтажного дома в стиле замка, и еще до того, как я начал проект, я мог увидеть проблемы, которые возникнут при строительстве дома из-за того, что заказчики настояли на стенах из газоблока. Как видно на фото, дом имеет две круглые башни, примыкающие к просторным помещениям с большими пролетами.

Первая проблема — круглые башни.

Если строить из крупноформатных блоков типа газобетона, как хотели заказчики, то пришлось бы сказать слишком много газобетона, чтобы идеально подогнать блоки без использования цементного раствора, что значительно снижает теплоэффективность. Выпилить узкие куски из любого материала сложно. Итак, каково решение? Я предложил строить башни из монолитного бетона с несъемной опалубкой из пенополистирола. Однако строители отказались строить по этой технологии и уговорили заказчиков строить башни из кирпича.

Преимущества возведения нестандартных стен из монолитного бетона.

Бетон принимает указанную вами форму. Не помешало бы, если бы у вас была радиусная или криволинейная стена — сделайте подходящую опалубку. Для индивидуального возведения криволинейных стен обычная фанерная опалубка не подходит – слишком дорого будет изготавливать, но для крупных объектов она экономически оправдана. Кроме того, снятие опалубки также требует больших затрат.

При строительстве частного дома лучше всего использовать несъемную опалубку. Существует много видов несъемной опалубки, но для радиусных стен лучше всего подходит EPS (пенополистирол). Даже с прямыми блоками можно сделать радиусную опалубку. Вам нужно только сделать несколько надрезов в каждом блоке, а затем придать необходимую форму.

ДЛЯ ИНФОРМАЦИИ: 1 КВАДРАТНЫЙ МЕТР УТЕПЛЕННО-ОБШИШЕННОЙ КАРКАСНОЙ СТЕНЫ СТОИТ 900 РУБЛЕЙ, ИЗ ПЯТОБЕТОНА 1900 РУБЛЕЙ, МОНОЛИТНАЯ ПРЯМАЯ СТЕНКА ОКОЛО 1300 РУБЛЕЙ. ЦЕНЫ УКАЗАНЫ НА СТЕНЫ С ПРИМЕРНО ОДИНАКОВОЙ ТЕПЛОЭФФЕКТИВНОСТЬЮ.

Однако эти цены еще не определяют стоимость готового дома. Есть еще много нюансов, о которых я упомяну далее.

Мои заказчики уже выбрали прораба, который будет строить дом. Руководителям нравится делать умное лицо и отводить от них неудобные решения, тем более что этот конкретный бригадир не был со стороны. Он никогда не строил по этой технологии, и он не хочет учиться — он не хочет рисковать — ему нужно зарабатывать деньги, а не экономить деньги клиентов.

В общем, мы решили строить стену из кирпича, что совсем неразумно. Я объясню почему.

Для двухэтажного дома с высокими потолками несущей способности стены аналогичной толщины с газоблоком (380 мм) недостаточно — нужно строить стену толщиной 510 мм. При этом заказчики были ограничены в длине дома. Дом будет стоять строго на 3-х метровой линии от забора соседей. Поэтому площадь помещений внутри башен уменьшилась. При строительстве будут проблемы со стыком кирпичной стены и газобетонной стены — это на чертеже соединить линиями, а попробовать соединить газобетон с кирпичной кладкой — без «костылей» не получится: придется использовать арматуру и сетку. Целый дом лучше построить из кирпича. Однако это только начало проблем.

Вторая проблема — пролет плиты более 6 метров.

Оба помещения, примыкающие к башням, имеют большой пролет. Однако, если в одной комнате монолитная плита не проблема, то в гостиной плита будет нести кусок наружной стены и пару перегородок! Несмотря на то, что часть внешней стены башни, которая стоит на плите, имеет длину чуть менее полутора метров, ее вес вместе с крышей и снеговой нагрузкой составляет около 4 тонн. Простые решения здесь не сработают. В обеих башнях возникает еще одна проблема: высокая коническая крыша требует опоры, а будущие владельцы хотят открытого пространства без колонн и подпорных стенок. Конечно, технически это решаемо, но какой ценой?

Если бы дом строился по каркасной технологии, проблем бы не было — установка ферм вместо досок решит проблему. Именно поэтому на нашем сайте так много проектов красивых американских домов с замысловатыми многоштырьковыми крышами, башнями и мансардными окнами. Каркасный дом легкий — для решения где-то подобных задач мы используем фермы и большой отрезок бруса без арматуры, сетки и прочих накладных расходов.

Если бы дом строился по технологии МКФ, то проблем было бы минимум. Стены, плиты, ригели и балки соединяются арматурой в единый каркас и вместе с бетоном и опалубкой становятся цельным зданием. Правда, сдвинуть стены или изменить расположение окна или двери будет проблематично.

Я не понимаю, о чем вы думаете, когда строите дом из газобетона. Кровля — каркасная, пол, фундамент, перемычки, армопояс — монолитные, внутри стен — арматура. Почему такие сложности? Я бы понял, если бы у дома было хоть одно преимущество перед постройкой из других материалов. Однако в доме из газобетона их практически нет. Давайте рассмотрим самые существенные преимущества любого дома.

Преимущества различных конструкций домов

  • Самый трудоемкий дом — монолитный бетонный или кирпичный.
  • Самый теплый дом — монолитный бетонный или каркасный дом.
  • Самый недорогой дом — каркасный, брусовой или сруб.
  • Самый быстрый дом — каркасно-монолитный железобетонный.
  • Самый доступный для сдачи дом — каркасный.
  • Самый тихий дом — кирпичный, бетонный с несъемной опалубкой и каркасный дом с эковатой и гипсо- или цементно-стружечными плитами.
  • Самый экологичный дом — каркасный (остальные далеко не экологичны).
  • Самый технологичный дом, куда проще всего проложить провода и трубы — каркасный дом.
  • Самый пожаробезопасный дом — кирпичный, бетонный или газобетонный без крыши и мебели.

Одно условное преимущество. Пожарная безопасность каркаса дома. Тем более, ради этого преимущества вы хотите построить дом из газобетона? Другое дело – каркасный дом.

Каркасный дом — самый теплый, наименее дорогой, самый быстрый в строительстве, простой в замене, самый тихий, самый экологичный и технологичный.



Когда продавцы газобетона говорят о прочности, они приводят цифры для конструкционного ячеистого бетона плотностью D800 и выше. То же самое, когда говорят о звукоизоляции. Когда говорят о теплоэффективности, то приводят марку блока Д400, которая по звукоизоляции и прочности меньше, чем любой другой строительный материал. Люди, купившие квартиры в домах, построенных по технологии монолитного каркаса с заполнением из газобетона, жалуются на храп соседей и шум проезжающих возле дома машин. Серьезно.

Зачем строить газобетонные стены, ставить арматуру внутри и поверх стен делать армирующий пояс из бетона и думать потом этот армирующий пояс утеплять? Не проще ли начать строить армопояс с нуля и довести до верха этажа? Однако некоторым людям не нравится простота; им нужно преодолевать трудности. Тогда они получают удовлетворение; они чувствуют себя героями.

А тут еще придется ломать голову: как провести трубы в стенах или как повесить на стену тяжелый кухонный шкаф. Если хотите каменный дом, то стройте монолитный.

МОНОЛИТНЫЙ БЕТОННЫЙ ДОМ С НЕСЪЕМНОЙ ОПАЛУБОЙ — САМЫЙ ПРОЧНЫЙ, САМЫЙ ТЕПЛЫЙ, САМЫЙ БЫСТРЫЙ, САМЫЙ ТИХИЙ, САМЫЙ ОГНЕСТОЙКИЙ (ПРИ ИСПОЛЬЗОВАНИИ ЩЕПНО-ЦЕМЕНТНЫХ ПЛИТ ДЛЯ ВНУТРЕННЕЙ ОПАЛУБКИ) И ОТНОСИТЕЛЬНО НЕДОРОГО.



Третья проблема — сложность строительства крыши.

В большинстве домов — каркас крыши; только в современных домах с плоской крышей они могут быть монолитными? Однако иногда делают монолитную двускатную крышу, если дом простой прямоугольной формы и, соответственно, простая крыша.

Проблема соединения конструкций из разных материалов — самый простой способ построить крышу в каркасном доме. И это понятно. Это тот же дизайн; просто доски крыши расположены наискосок. В других домах крыша должна быть соединена со стенами. Для этого используется колодка Mauer. Не знаю, откуда взялось это слово в русском языке, но звучит оно хуже, чем плеть. Это сделано специально, чтобы «нестроители» ничего не поняли. Мауэрлат представляет собой доску или брус, прикрепляемый к стене, а затем к стропилам – брус или доски. В каркасном доме нет мауэровской колодки. Стропила крепятся непосредственно к стенам, что сокращает количество строительных операций. Это одна из причин, по которой каркасные дома стоят недорого — не из-за низкого качества, а из-за технологичности и простоты. Все гениальное просто.

Так как же привязать мауэрлаж к каменной стене?

Проще всего сделать в монолитном доме. Достаточно через равные промежутки времени забить анкерные болты во влажный бетон. Затем нанизать на них планку и затянуть гайки. Вы можете провести проволоку или стальную ленту под верхней арматурой. Замуровать анкерный болт в кирпичные стены не получится, но можно уложить отрезки длинной проволоки или стальные ленты за 5-6 рядов до верха стены. Эти ленты должны быть достаточно длинными, чтобы можно было опоясать планку и прибить ее на место. Проволока просто скручивается, но это не самый надежный способ — прочность проволоки невысокая — она ​​из мягкой стали.

С пеноблоками или газобетоном все намного сложнее. Вдоль стен можно сделать штрихи (пазы), в которые уложить арматуру и проволоку или стальную ленту, а под стропила положить широкую стальную полосу для распределения нагрузки от стропил. Однако чаще поверх стены вновь заливается бетонный пояс с уложенным арматурным каркасом. Затем одновременно с армирующим каркасом в него устанавливаются анкерные болты или шпильки. Этот армирующий пояс делается на половину ширины стены, но в некоторых случаях, например с этим домом, армирующий пояс делается на всю ширину стены. Крыша такая сложная и высокая — на чердаке поместится еще два этажа. Надежный армирующий пояс должен нести такую ​​мега.

Другими словами, это кажется простым. Однако подумайте об этом. В доме из газобетона отделать стену на определенной высоте, соорудить опалубку, связать арматуру в каркасе, залить бетоном, дождаться набора прочности, снять опалубку, установить наружные блоки или утеплитель и только потом положить Мауэр последним. Это самое сложное крепление мауэрлата по сравнению с другими конструкциями. Еще нужно помнить, что сурикат мансардной крыши должен быть выше потолка минимум на полметра – для укладки хорошего слоя утеплителя. Если вы не хотите замерзать, то среднюю полосу потолка следует утеплить слоем утеплителя толщиной 400 мм, а в более холодном климате и больше. Стена чердака также нужна для осмотра стен и крыши, чтобы можно было подлезть к стропилам, так как именно низ стропил чаще всего подвергается разрушению от гниения.



Четвертая проблема — фундамент.

Да, с одной стороны, газобетон расходует меньше бетона при возведении стен. Однако, с другой стороны, из-за своей ширины и хрупкости требует более прочного и широкого фундамента, чем это необходимо для домов из дерева и бетона.

Древесина гибкая. Бетон хрупкий — в бетон вставляют арматуру для улучшения гибкости. Даже при проблемах с фундаментом такие дома не образуют серьезных трещин и вряд ли рухнут. Другое дело газобетон и пенобетон. Их модуль упругости в шесть раз меньше, чем у дерева и в 12 раз меньше, чем у стали (арматура держит стены).

Впрочем, это тоже не самая большая проблема. Для каркасного и монолитного бетонного дома толщина ленточного фундамента составляет всего 20 или 25 см. Ведь толщина стен фундамента определяется толщиной несущих стен, несмотря на высокую несущую способность бетонного фундамента. Стены толщиной 400 мм нуждаются в фундаменте такой же или большей толщины. При этом глубина промерзания одинакова для стен любой толщины.

Обратите внимание, агитаторы строительства дома из газобетона, когда говорят о стоимости коробки, никогда не упоминают стоимость фундамента, как бы негласно давая понять, что стоимость фундамента для всех домов одинакова и зависит только от области развития.

Если рассчитать стоимость 1 кв.м. стены из газобетона, это будет намного дешевле, чем стены дома с несъемной бетонной опалубкой. Парадокс? Нет. Вам нужно отсчитать 1 метр от фундамента до крыши. Вот тогда и увидишь разницу. Средняя стоимость 1 кв.м. монолитно-бетонная стена в 2019 году около 1300 рублей, а стена из газобетона 1900 рублей. При этом возводить монолитные стены намного проще и быстрее, а полезная площадь дома будет выше при точных наружных размерах.

Если считать только стоимость стен фундамента, то дом из монолитного бетона с цокольным этажом будет стоить столько же, сколько дом из газобетона без цокольного этажа. Подвал – вещь необходимая; если не сразу, то позже будет полезно. Многие боятся строить подвал, опасаясь затопления. Однако этот страх основан на старых методах строительства, когда строили из кирпича или бетонных блоков. При монолитной конструкции и современных гидроизоляционных материалах, наличии дренажных труб эта неприятность сводится к минимуму.

Пятая проблема — прокладка коммуникаций.

Дом не дом, если в нем нет воды и электричества. В доме необходимо провести электрические и водопроводные сети, канализацию и отопление. В прошлом большинство домов строилось из кирпича или бревен. Тем более, что в том или ином сооружении скрытно проложить какую-либо сеть — большая проблема. Поэтому в старых двухэтажных домах кухню и санузел старались ставить в одном месте, жертвуя удобством планировки. В современных домах из кирпича, бревна и газобетона делают то же самое. Иногда добавляют еще один стояк.

В этом проекте дома одна ванная комната на втором этаже изначально располагалась над ванной комнатой на первом этаже. Однако дом оказался слишком длинным для купленного участка и дорогим. Поэтому нам пришлось укоротить дом на 2 метра, перенеся ванные в другое место. Пришлось поломать голову с расположением стояков и изменением планировки санузлов по техническим возможностям, а не по удобству будущих жильцов.

Прокладка кабелей в домах из кирпича и газобетона трудоемка, так как необходимо сверлить стены и заполнять швы. Прокладывать большую часть сетей внутри опалубки в монолитных бетонных домах можно до заливки бетона. Если чего-то не хватает, можно вырезать щели в несъемной опалубке, что проще пенобетона.

В каркасном доме таких проблем нет — все заложено внутри каркаса стен или пола. Отсюда и высокая скорость строительства каркасных домов.

Подведем итоги

Мы рассмотрели пять проблем при строительстве дома из газобетона. Это не все проблемы. Остальные проблемы появятся позже в эксплуатации дома. Это сырость, вызванная высокой гигроскопичностью газобетона и растрескивание штукатурки на внутренних стенах из-за «дышащих» стен. Кстати, стены не должны дышать; они не живые. Стены должны быть герметичными, чтобы вместе с воздухом и влагой не уходило тепло. Через 20 лет трубы могут прийти в негодность с трещинами или трещинами на стыках. Как вы будете их крепить, если они находятся под фундаментной плитой?

Чтобы избежать этих проблем, выбирайте конструкцию дома, проверенную временем, изученную строителями на опыте миллионов домов. Среди этих конструкций нет домов из газобетона или пеноблоков. Газобетонные дома строятся всего 30 лет и только в нескольких странах мира — десятки тысяч против нескольких миллионов. Помните, продавцы, не пользуйтесь своим благополучием.


Крепление мауэрлата к газобетону проволокой, анкерными болтами и шпильками

Тот, кто интересовался строительством частного дома или уж тем более возводил подобные постройки, знает, что такое мауэрлат и насколько важно правильно его закрепить для всего строения. Для тех, кто пока не знаком со строительным делом, уточним, что мауэрлат – это специальная деревянная конструкция, назначение которой – принять основную нагрузку с крыши и равномерно распределить ее по стенам дома. Именно к нему крепятся ноги стропил, и они обеспечивают конструктивную устойчивость всей крыши.

Крепление мауэрлата к газобетону.

Надежный и грамотный монтаж мауэрлата к стенам – ответственная операция, так как от ее аккуратности зависит не только прочность всей кровли, но и ее долговечность. На самом деле мауэрлат может быть даже в виде двутавра или стального бруса, если стропила на крыше тоже металлическая система, но такие случаи, особенно в частном строительстве, крайне редки.

Надежность крепления к газобетону напрямую зависит от точности всех предварительных расчетов и технологии монтажа. Минимальное сечение деревянного бруса или бревна 10х10 см, но лучше больше. Если в качестве мауэрлата планируется использовать бревно, то его следует обрезать с одной стороны настолько аккуратно, чтобы оно плотно прилегало к верхней грани газобетонной стены.

Выбор материала и расчет параметров

Монтаж мауэрлата несет две основные функции:

  1. Равномерное распределение нагрузки от кровли на все несущие стены дома.
  2. Крепление конструкции крыши к монтажному коробу.

В качестве основы используется деревянный брус размером от 10х10 до 15х15 см.

За основу берется деревянный брус размером, как было сказано выше, от 10х10 до 15х15 см. Лучше всего брать брус из лиственных пород, который предварительно должен пройти антисептическую обработку. Все бруски должны равномерно закрывать всю верхнюю часть стен, а для их надежного скрепления между собой используется прямой замок. В этом случае замок лучше дополнительно укрепить, забив для крепления гвозди.

В результате у вас получится единая жесткая система, когда бруски надежно скрепляются с двумя соседними и образуют надежную опору для будущих стропил. Бруски всегда немного уже кладки из газоблоков, поэтому их нужно сдвинуть к внутреннему краю так, чтобы между бруском и внешним краем стены оставалось свободное пространство шириной не менее 5 см. В некоторых случаях по внешнему краю кладут ряд кирпичей, в которые будут упираться стороны мауэрлата.

Помните, что перед тем, как приступить к креплению мауэрлата к газобетону, между деревом и стеной необходимо будет уложить качественную гидроизоляцию.

Варианты крепления мауэрлата

Всего существует несколько способов крепления мауэрлата к газобетону. В связи с тем, что этот крепеж должен быть максимально прочным и не допускать даже малейших изменений конструкции, в современной технологии строительства применяют несколько высоконадежных видов фиксации этих элементов между собой. Это крепление с:

  • прочной стальной проволокой;
  • анкеры

  • , встроенные в армированный пояс;
  • металлические шпильки, выступающие из железобетонного пояса.

Рассмотрим эти виды крепления к газобетону более подробно.

Крепление стальной проволокой

Крепление мауэрлата проволокой: 1 — Стяжка, 2 — Мауэрлат, 3 — Гидроизолятор, 4 — Стропила, 5 — Проволока, 6 — Крепеж.

Еще при кладке стены в два-три ряда до ее верха между кирпичами проталкивают стальную проволоку так, чтобы ее середина была закреплена кирпичами.

Оба конца должны быть такой длины, чтобы их было достаточно, чтобы прикрепить брус к стене. Для этого проволока должна пройти через отверстие в мауэрлате и надежно затянуться.

Количество таких связок не регламентируется, но их количество лучше приравнять к количеству футов стропил.

Крепление анкерными болтами

Для лучшего крепления мауэрлата опытные строители советуют соорудить армированный пояс. Помимо того, что с таким бетонным поясом крепление к брусу будет удобным и надежным, армопояс еще и увеличивает прочность всей коробки в целом, делая ее более жесткой. Кроме того, армированный пояс позволяет идеально выровнять верхнюю границу стен по горизонтали, что крайне важно для обеспечения как прочности, так и надежности.

Монтажная пластина с анкерными болтами.

Если стены дома выполнены из газобетона, монтаж мауэрлата невозможен без армирования, так как сам газобетон слишком мягкий материал, чтобы обеспечить надежную фиксацию анкерных болтов, шпилек или других крепежных элементов.

Строить армированный пояс лучше всего из специальных П-образных блоков, которые укладывают на верхнюю грань стен так, чтобы образовалась единая и непрерывная линия желоба. По углам используются блоки с распиленной боковиной, чтобы линия желоба не прерывалась. Именно в этот желоб устанавливается арматура из 12 и 6 мм (поперечных) прутьев. После установки арматурного каркаса желоб заливают бетонной смесью, при этом делают это непрерывно и за один заход.

Но еще до заливки бетоном желоба армированного пояса устанавливаются анкеры с резьбой. Они скреплены вязальной проволокой. Их крепления должны быть максимально плоскими; для этого используется натянутый шнур или леска. Анкеры должны располагаться как можно ближе к верхней поверхности бетона и к бруску соответственно, при этом стоять максимально перпендикулярно линии.

Количество креплений не регламентировано, но их количество не должно быть меньше количества стропил, при этом размещать их нужно так, чтобы они не закрывались ими, поэтому постарайтесь максимально точно отметить места крепления.

Крепление мауэрлата с гидроизоляцией.

После застывания бетонного раствора анкеры надежно закрепляются в его толще. Это крепление является самым надежным из всех мыслимых вариантов.

После окончательного высыхания на бетонном поясе и анкерах брусья укладываются таким образом, чтобы анкеры проникали в заранее просверленные в дереве отверстия. После этого крепление происходит затяжкой гаек и шайб.

Чтобы точно рассчитать место под будущие отверстия под анкерные болты, нужно поверх болтов уложить брусок, а затем сверху несколько раз ударить трамбовкой или ее аналогом. От соприкосновения с болтами в древесине останутся вмятины, и в этом месте нужно просверлить отверстия.

Иногда в целях экономии делают не сплошной бетонный пояс по всей длине стены, а отдельные бетонные подушки. То есть делают аналог шурфов в кирпичной кладке, куда укладывают арматуру и заливают бетон по той же технологии, что и пояс. Там также необходимо прикрепить анкерные втулки к арматурным стержням.

Крепление металлическими штифтами

Крепление мауэрлата металлическими штифтами.

Если у Вас небольшой дом и давление на него со стороны крыши не предполагается слишком большим, то можно использовать более легкий вариант крепления для крепления стен с помощью мауэрлатного бруса — стеновых шпилек, заделанных в стену.
