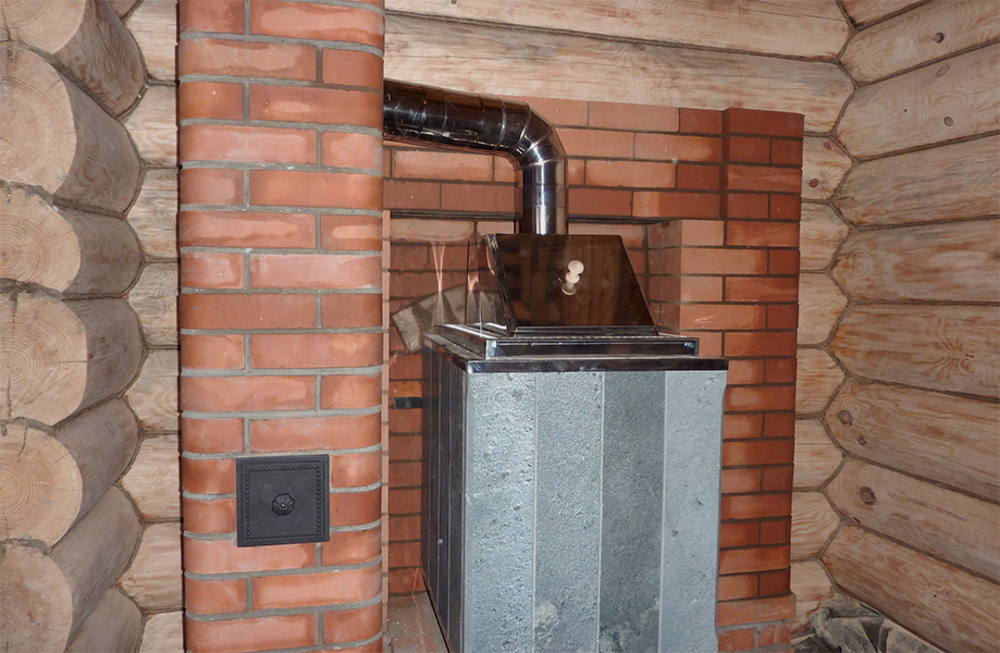

Как выложить трубу из кирпича в бане: Кирпичные трубы к металлическим печам бани, как выложить

Дымоход из кирпича в бане: кладка, утепление, преимущества

Содержание

  • 1 Преимущества
    • 1.1 Инструменты и материалы
      • 1.1.1 Выбор кирпича
    • 1.2 Требования к сооружению
      • 1.2.1 Кладка и утепление
      • 1.2.2 Уход за дымоходом

Перед тем как взяться за строительство, сначала определяется, какой кирпичный дымоход для бани необходим, в зависимости индивидуальных качеств бани. Построение такой конструкции сложное дело. В нем требуется скрупулезность, щепетильность, обязательное соблюдение правил техники безопасности. Дымопроводы бывают 2-х типов: насадочные (насаживаются на патрубок банной печи) и коренные (владеют отдельное расположение и попросту примыкают к печи для бани).

Конструкция требует профмероприятий и чистки дымовых каналов, проведения запланированных осмотров не реже раза в год.

Главный приоритет дымоотвода из кирпичной трубой в том, что в разную погоду у него хорошая тяга, прекрасный и дорогой внешний вид. Продолжительность службы будет намного лучше дымохода сэндвич или металлического. Неопровержимым фактором кирпичной трубы является возможность присоединить ее к различной отопительной системе (несмотря на высоту). И главное, что у конструкции есть еще плюсы:

  • устойчивость к повышенной влажности;
  • возможность сооружения самостоятельно.

Вернуться к оглавлению

Инструменты и материалы

Для кладки требуется выбрать первосортный огнеупорный красный кирпич, у которого ни трещин, а ни признаков коробления. Запрещено использовать: силикатные кирпичи, материалы с добавлением органических волокон. Раствор нужен из глины и песка. Из инструментов нужно: кельма, болгарка (используется для резки кирпича), кирка и не обойтись без емкости для замешивания раствора. Нужна инструкция, как сделать дымоход.

Вернуться к оглавлению

Выбор кирпича

Для кладки можно закупить рифленый керамический материал.

Стройматериал подбирается в зависимости от типа конструкции: насадной или коренной с возможностью стыковки нескольких печей. Обычно используют керамический камень, который способен выдержать нагрузку до 100 килограмм с достаточным показателем по влагостойкости. Желательно брать для строительства кирпич обычной формы (прямоугольной), размеры которого: в ширину 120 миллиметров, в длину 250, а в высоту 65 мм. Вес может колебаться от 3 кг до 3,5 кг. Поверхность может быть гладкой или рифленой.

Вернуться к оглавлению

Требования к сооружению

Установка дымохода через крышу бани своими руками предполагает выполнения таких правил:

  • Протяжность дымохода оптимальная — 5 метров от патрубка печи до оголовка канала дымохода.
  • Высота подбирается с учетом типа кровли и расположения конструкции относительно конька.
  • Необходим искрогаситель.
  • Горизонтальная часть дымохода — не более метра.

Вернуться к оглавлению

Кладка и утепление

Монтаж дымохода производится по чертежу, который описывает технологию возведения:

Обязательным элементом постройки является распушка.

  • Нижняя часть. Сооружается насадная труба. Кладка производится с перевязкой, шахматным порядком, когда кирпичи следующего ряда накрывают швы предыдущего. Размеры внутреннего колодца — 140×270 мм. Отвесом контролируется вертикаль.
  • Выложить 3—4 ряда. Схема предполагает задвижку для контроля тяги на уровне 2-й линии.
  • Распушка. Сооружается на расстоянии 50—70 см от потолочного перекрытия толщиной 0,35—0,4 м для изоляции от жара. Чтобы достичь необходимого размера, важно расширить дымоотводный канал на 30—40 см посредством остепенного смещения кирпичной кладки с каждым рядом. Далее докладывается стройматериал с получением ровного стояка до крыши.
  • Отверстие в кровле. Делается заранее с продумыванием материала изоляции.
  • Выдра. Установка нужна для защиты сооружения от осадков кладка смещается на 0,15–0,2 м на внешнюю сторону:
    • 1-й ряд нужно собрать как предыдущий;
    • 2-й расширяется наружу на 1/3 кирпича;
    • укладываются 8 рядов.
  • Шейка и оголовок с дефлектором, колпаком или флюгарком. Важно учитывать угол крыши:
  • при 12° возвышение дымохода до 0,6 м над коньком;
  • при расположении по склону нужно отклонение в 10° либо делать вровень.
  • Гидроизоляция. Используется рубероид, сверху — пристенный профиль.

Конструкция должна возвышаться над коньком не менее, чем на 0,5 м.

В месте, где труба в бане через потолок проходит, прокладывается ткань из асбеста или стекла. Главное — сложить возвышение над коньком крыши, которое по высоте не менее полметра. Та часть постройки, которая на свежем воздухе нуждается в утеплении, доступными средствами. Потом ее следует покрасить.

При монтаже кирпичного дымохода нужно обязательно оставить отверстия для чистки. При этом стенки строения должны быть ровными, а углы — прямыми.

Вернуться к оглавлению

Уход за дымоходом

Чтобы устройство дымохода служило долго, за ним нужно не только правильно смонтировать, но и ухаживать. Есть пара способов очистить дымоход: механический (щетку помещают внутрь трубы и бережно толкают к верху без вращений), химический, который более популярный в современное время (при сгорании средств из химии копоть выходит на поверхность или распадается). Иным вариантом, топка дровами из осины, при горении появляется тяга, которая дает шанс саже выйти наружу. Но этот способ действует, когда трубу не нужно сильно чистить.

Дымоход из кирпича в бане своими руками: как выложить трубу самостоятельно

При строительстве загородных домов чаще всего выбирают такой материал, как кирпич, дымоход, баня и некоторые другие вспомогательные сооружения из которого служат долго. Если раньше при строительстве бань, банные печи не имели дымохода и парные топились по-черному, то сейчас вы не увидите налета сажи на стенах бани, не почувствуете неприятного запаха гари и не будете подвергаться опасности отравления угарным газом. Те, кто смог построить кирпичную баню своими руками, без труда справятся с сооружением дымоходной трубы. Главное — следовать всем правилам безопасности и понимать все особенности процесса.

Правильный монтаж кирпичной трубы для бани гарантирует ее водонепроницаемость и надежность эксплуатации.

Строительство дымохода для бани — ответственное дело. При совершении малейшей ошибки банная печь может перестать функционировать. Поэтому все этапы технологического процесса должны выполняться аккуратно и без спешки. Ни в коем случае не следует допускать проникновения угарного газа в помещение, поэтому каждый участок дымохода должен быть проверен по нескольку раз.

В банях можно строить как наружные, так и внешние дымоходы. Чаще всего предпочтение отдается внутренним конструкциям, не нарушающим общего архитектурного стиля бани. Кроме того, подобный метод отведения дыма способствует сохранению большего количества тепла в помещении. Еще одним преимуществом внутреннего дымохода является лучшая, по сравнению со внешним, тяга. Ухаживать за ним намного проще, не требуется и дополнительной теплоизоляции. При строительстве внешнего дымохода не придется проделывать отверстие в крыше, что является основным его преимуществом.

Варианты обустройства дымоходной трубы

Схема кирпичного дымохода.

Разводка системы отведения дыма включает в себя трубу, соединительные элементы и фланцы. Материалы для строительства дымоходных труб должны выдерживать высокие температуры, не выделяя при этом токсичных химических соединений. При строительстве используют следующие материалы и инструменты:

  • огнеупорный кирпич;
  • цементный раствор;
  • мастерок;
  • соединительные элементы;
  • минеральную вату.

Различаются подобные конструкции по способу отведения продуктов горения. Чтобы через дымоход не выходило тепло из помещения, его размещают ближе к внутренним сторонам стен, в таком случае обеспечивается наилучшая тяга. Если подобное размещение дымоходной трубы все же невозможно, необходимо сделать ее стенки толстыми. Толщина стенок дымохода выбирается в зависимости от температуры окружающей среды.

Если зимой температура воздуха не опускается ниже -20°С, то можно сделать трубу со стенками толщиной не более 38 см. Если вы проживаете в северных регионах, этот параметр увеличивается до 65 см. При наличии в бане нескольких печей из кирпича необходимо организовать отдельную систему выведения дыма для каждой из них. Если такое невозможно на высоте 70 см, система рассекается. Внутренние стенки дымохода не должны иметь каких-либо неровностей, сделать ее идеально ровной не получится, однако следует максимально снизить количество изгибов. Это будет препятствовать скоплению сажи внутри дымохода из кирпича, что поможет избежать возгорания.

Технология строительства дымохода для кирпичной печи

Этапы кладки распушки дымохода.

Если основание печи выполняется по стандартным схемам, затруднений с формированием дымоходной трубы из кирпича не возникнет. Как только завершится выкладка последнего ряда основания, начинается формирование трубы. Происходит это обычно после укладки 12-19 ряда, когда перекрывается боковая дверца печи. Через 2 ряда начинают формировать 2 канала размером в 1 кирпич. В дальнейшем они будут объединены.

С правой стороны проем заполняют кусками кирпичей для перекрытия пространства над ядром. Расстояние между кладкой и ядром должно составлять около 3 см, все пустоты нужно заполнить теплоизоляционным материалом.

следующем ряду пространство над ядром исчезает окончательно, после чего начинается формирование смещения каналов в сторону середины. Для того чтобы предотвратить разрушение кладки в дальнейшем, над ядром выкладывают дополнительный кирпичный ряд. Следующий ряд становится началом сужения трубы из кирпича. В это же время монтируют задвижки. Далее кладка плавно перетекает в стандартную распушку. Основным моментом самостоятельной кладки дымоходной трубы является недопущение появления трещин и сколов на материале.

Сечение трубы не должно быть больше допустимого, это замедлит подъем продуктов горения. Проще всего приобрести готовую конструкцию, однако и ее нужно уметь правильно монтировать. При установке трубы ее конец должен выводиться на улицу не менее чем на 50 см. В местах стыков дымохода и крыши устанавливают выдру, которая защитит баню от проникновения осадков. Первым признаком неправильной установки дымохода является появление черного налета на стенах бани. В этом случае нужно осмотреть трубу на предмет трещин и сколов и заделать их.

Заключительные моменты

Построить дымоход из кирпича можно и своими руками. Важно внимательно отнестись к обустройству кирпичной кладки, выбрать качественные материалы и заделать все зазоры. Для правильной работы банной печи за системой отведения дыма необходимо ухаживать. Самым простым способом очистки является механический.

Это достаточно грязная работа, поэтому все вещи из бани нужно будет вынести.

Щетку вставляют в трубу и аккуратно проталкивают кверху. Вращать щетку не нужно, иначе инструмент может сломаться.

Если сажи в трубе немного, можно попробовать затопить печь осиновыми дровами. При их горении создается хорошая тяга, выводящая сажу наружу. Кроме того, горение этой древесины сопровождается выделением большого количества тепла, от которого выгорают смолистые остатки дров хвойных пород.

Те же свойства имеются и у картофельных очисток, однако заготовить их в нужном количестве весьма проблематично. Более популярными являются химические средства, при горении которых сажа выводится наружу либо разрушается.

Установка ванны на кирпичи

Ценители высококлассного отдыха никогда не променяют удобную просторную ванну с ароматическими, лечебными наполнителями и горячей водой на современную душевую кабину. Непревзойденное блаженство можно испытать только в купели. Полностью расслабиться можно, но только если она стабильна. Способ установки ванны зависит от типа помещения (объединенное с санузлом или самостоятельное) и его площади, размеров самой ванны, наличия других сантехнических и бытовых приборов, мебели и т. д. Максимальная устойчивость обеспечивается за счет установка бани на кирпич. В самом начале хотим отметить, что эргономические требования требуют, чтобы расстояние до борта ванны составляло около 0,9м.

Установка ванны на ножки не гарантирует ее устойчивости: винтовое крепление со временем ослабевает, уменьшая статику. Наиболее надежное расположение чугунной чаши – на прочной кирпичной кладке. Но просто поставить чашу на такой «пьедестал» недостаточно.

Работы необходимо выполнять качественно, а потому не спеша, устанавливать их поэтапно, чтобы не было зазора между бортом ванны и стеной, куда попадает вода, а то со временем образуется плесень . Для начала нужно понимать, что изделия из чугуна сами по себе тяжелые, а если учесть средние габариты ванны 80х160 при высоте 50 см, то понятно, почему монтаж нужно производить минимум вдвоем.

Чугунная ванна должна быть установлена ​​на основание из кирпичной кладки.

Примечание: при кажущейся архаичности таких ванн их активно используют, ведь показатель теплоемкости чугуна превосходит все остальные материалы в разы!

Кирпичное основание для чугунной ванны

Всего несколько шагов, и ванна будет установлена ​​на прочный фундамент. Для этого необходимо:

  • Измерить комнату и ванну, учесть ее расположение по отношению к другим бытовым приборам и сантехническому оборудованию.
  • Подготовьте кирпичи. Их нужно ровно столько, чтобы выложить поперек бани леса высотой в 2-3 кирпича. В среднем 20 шт. Чтобы получить леток (ложе), по краям кладут полкирпича. В зависимости от длины изделия рассчитывается количество рядов, учитывая, что оптимальное расстояние между ними составляет 50 см. Высота бани на кирпичах от боков до пола не должна быть выше 0,7 м, чтобы в нее было удобно влезать. Высота передней сцены 17 см, а с другого конца она выше на 2 см.
  • Кладка производится на песчано-цементный раствор: на одну часть цемента приходится 4 части песка со смесью воды. Края бака крепятся к стене плиточным клеем. Для большей надежности таким же образом обрабатывают боковые поверхности ванны, прилегающие к стене, и саму стену тоже. Это обеспечивает, во-первых, прочное соединение «стена-ванна», во-вторых, клеевая основа создает герметизацию швов. В идеальном случае для хорошего сцепления раствора с кирпичом нужно дать кладке время выстояться при минимум день.
  • Сифон с переливом монтируется на еще не установленную ванну. Для этого переверните чашу на бок и оборудуйте сливное отверстие для сифона резиновыми уплотнителями, препятствующими протечке воды. Чтобы вскоре не пришлось снова «переворачивать» емкость, лучше сразу позаботиться о качественном надежном сифоне. Канализационная труба со сливом должна находиться ниже выпускного сифона.
  • Ванна устанавливается горизонтально без уклона на подготовленную поверхность по уровню, уложенному на дно. Но внешний край буквально на полсантиметра выше внутреннего (чтобы не было разлива воды через край на пол).
  • Правильный монтаж чугунной ванны на кирпич предполагает соединение слива с канализационным рукавом двумя способами: более прочное и надежное жесткое соединение: используется пластиковая труба и колено с углом 45° и 90°; Гибкая и подвижная компенсационная пластиковая гофра герметично соединяется с уплотнителем с канализационным входом.
  • Должна быть обеспечена бесплатная подача труб горячего и холодного водоснабжения, дренажных систем. Важно сразу убедиться в правильности установки. Для этого бак заполняется водой и открывается слив. Если жидкость уходит не сразу, с задержками, значит есть перекос.
  • Еще нюанс. Перед установкой ванны рассчитывают расстояние от ее заднего торца до стены. Если предполагается избыточное пространство, его также необходимо заложить кирпичом. Как вариант — опорный ящик под чашу, чуть ниже бортика.

Завершающий штрих – облицовка кирпичного основания керамической плиткой или установка экрана. Обязательно оставить рабочее отверстие для возможного доступа к сифону.

Ванна на кирпичах должна быть на высоте, достаточной для нормального расположения сифона



Кирпичная стенка для стальной ванны

Технология установки разных ванн в целом одинакова. Несомненное преимущество стальных сантехнических баков – их малый вес (около 30 кг) – является одной из причин неустойчивости.

Стальная ванна может быть установлена ​​на металлические профили, а затем конструкция дополняется кирпичной кладкой

Монтажные работы проводятся до облицовки стен. Перед установкой кирпичей для бани их предварительно оклеивают рулонным пластиковым герленом, а стены обрабатывают влагозащитным составом. Слой ткани в его основе служит разделительным элементом (компенсатором) между цементным раствором и телом, изменяя свои геометрические параметры и форму в зависимости от нагревания или охлаждения водой. Для лучшего сцепления и устранения воздушных зон между поверхностями на межслойный слой наносится плиточный клей.

«Рубашка» из того же герлена, в которую упакована вся железная ванна, не только увеличивает прочность, но и служит отличным звукоизолятором, заглушая шум падающей воды.

Между колоннами из красного кирпича с ванной, наполненной водой, снизу задувается пенополиуретан. Когда пена увеличивается при затвердевании в объеме, она может поднять над стойками легкую емкость. Вес воды держит ванну на кирпичах. Пенопластовый теплоизолятор также является хорошим поглотителем шума. Отделочные работы проводятся с предусмотренными люками для осмотра сантехнических узлов.

Важно отметить, что стальная сантехника нуждается в заземлении. Лучший способ сделать это — использовать промышленное проверенное заземляющее устройство.

Удобная, вместительная, хорошо зарекомендовавшая себя ванна поможет получить удовольствие от водных процедур. Сделать это несложно, если соблюдать последовательность работ по его установке.

Как установить баню на кирпич?

  • Чугунная ванна
  • Стальные ванны
  • Установка ванны на кирпичи: акрил
  • Стоковая видеозапись

Как бы ни хвалили маркетологи современные душевые с множеством «прибамбасов», старая добрая ванна не теряет своей актуальности. Только в ароматной пенной ванне можно снять усталость после тяжелого, насыщенного событиями дня. И не столь важно, какое именно изделие – чугунное, акриловое или стальное. Важно, чтобы ванна выдерживала нагрузки и не прогибалась. К сожалению, ножки, идущие в комплекте с изделием, не могут порадовать большой устойчивостью, поэтому более надежную опору приходится изготавливать самостоятельно. Тема статьи: как установить баню на кирпич. Если вы все сделаете правильно, проблема нестабильности ванны перестанет быть для вас актуальной навсегда.

к оглавлению ↑

Чугунная ванна

Несмотря на то, что в продаже представлен широкий ассортимент композитных изделий, чугунные ванны, благодаря своей добротности и долговечности, по-прежнему пользуются популярностью. Конечно, нельзя сбрасывать со счетов и такие минусы, как большая масса ванны и сложности, связанные с установкой. К тому же, если монтировать ванну на комплектные ножки, конструкция получается довольно шаткой. Необходимо дополнительно соорудить опоры из кирпича. Из соображений безопасности.

Важно! Чугунную ванну можно установить, соорудив опоры из кирпича по периметру изделия, по углам или краям емкости. Для экономии кирпичей чаще всего делают 2 опоры под дно чаши. Этого достаточно. В средней части чаши опора не нужна, так как чугун — жесткий материал. Поэтому под ванную можно будет оборудовать хозяйственную нишу.

Чтобы ванна не двигалась в процессе эксплуатации, кирпичи укладывают таким образом, чтобы в центре образовалось своеобразное ложе. Иногда в Интернете можно встретить совет о том, что задняя опора должна быть выше передней на 10-20 мм для создания уклона в сторону слива. На самом деле в этом нет необходимости, так как конструкция чаши предусматривает такой уклон. Слив воды в канализацию будет происходить беспрепятственно. Кроме того, горизонтальная установка ванны поможет вам избежать сложностей с укладкой плитки.

Важно! Если вы не планируете использовать полные ножки, а устанавливать ванну только на кирпичи, рекомендуется укладывать ванну на кирпичную подушку под все дно.

Для звукопоглощения специалисты рекомендуют задувать конструкцию пенополиуретаном.

Установка чугунной ванны на кирпич — процедура

В первую очередь освободите помещение от предметов, которые могут мешать работе. Прежде чем ставить баню на кирпичи, сделайте все необходимые замеры. Чтобы чугунное изделие не повредило дверные косяки, предварительно обмотайте их мягким материалом.

Вам потребуется для работы:

  • Красный кирпич — 20 шт.
  • Цемент марки 400.
  • Песок.
  • Клей для плитки.
  • Пена для звукоизоляции.

Из инструментов вам понадобится обычная строительная кельма и емкость для приготовления раствора.

Важно! Работу необходимо выполнять аккуратно и аккуратно, так как любые переделки связаны с немалыми трудностями.

Итак, алгоритм действий:

  • Занесите ванну в комнату и установите ее на полные ножки.
  • Соберите и установите переливной сифон. Лучше сделать это сразу. После того, как ванна смонтирована, выполнить эту работу гораздо сложнее.
  • Покрыть дно чаши шумоизоляционным материалом или продуть пенополиуретаном. Важно, чтобы пенопласт не выступал за периметр изделия. В противном случае установить ванну вплотную к стене будет довольно сложно.
  • Измерьте расстояние от основания ножек ванны до дна чаши. Это высота стопы. Еще одно расстояние — между полными опорами ванны по длине, соответствует длине кровати. Кроме того, необходимо учитывать допуск примерно в 10 мм.
  • Установите ванну вплотную к стене с небольшим уклоном в сторону задней двери. Нанесите отметки маркером.
  • Приготовить раствор: на 1 часть цемента приходится 4 части песка. Затем разбавьте смесь необходимым количеством воды.

Важно! Если половину объема цемента заменить плиточным клеем, получится пластичный раствор, работать с которым гораздо удобнее. Конструкция в этом случае достаточно прочная.

  • Уложить кирпичную кладку, не забывая об уклоне на тыльную сторону. Для формирования грядки с боков уложите половинку кирпича. Кладка будет твердеть в течение одного-двух дней.

    • №

  • Нанесите раствор толщиной 20 мм поверх кирпичной кладки.
  • Нанесите слой клея для плитки на вертикальные поверхности боковин ванны в местах примыкания к стенам.
  • Установите ванну на кирпичную подушку, максимально прижав ее к стене.
  • Проверить смещение. При необходимости подкорректируйте его, используя ножки или кусочки кирпича.
  • Заполнить раствором зазоры в местах примыкания дна к кирпичному основанию.
  • Подсоедините сифон и проверьте ванну. Наполните чашу водой, а затем откройте сливное отверстие. Необходимо, чтобы вода ушла полностью.
  • Пенопласт в передней части днища.

Важно! Высота борта бани, установленной на кирпичи, не должна превышать 700 мм. В противном случае пользоваться ванной будет некомфортно.

к оглавлению ↑

Стальные ванны

Порядок установки стальной ванны на кирпич такой же, как и для чугунного изделия, но есть нюансы:

  1. Стальное изделие имеет более тонкие стенки, оно намного легче чугун. Со временем это преимущество может превратиться в недостаток. При длительном купании может деформироваться посередине. Поэтому в центре изделия делается дополнительная опора.
  2. Второй момент – дополнительное крепление стальной чаши к примыкающим стенам с помощью анкеров или дюбелей диаметром до 8 мм.
  3. Если вы непременно хотите обустроить хозяйственную нишу под ванную, можно использовать «ложе» для раковины, сваренное из стальных труб диаметром до 25 мм.
  4. Для лучшей устойчивости конструкции поместите стальное изделие на слой монтажной пены.

Важно! При установке металлической ванны не забудьте подключить заземление.
