Как правильно выкопать фундамент под дом своими руками

Залог успеха в любом деле — надежная база, основа выполнения дальнейших работ. В строительстве роль такой основы играет фундамент, обеспечивающий устойчивость конструкции и ее долговечность.

Работы по обустройству фундамента начинаются с рытья котлована или сети траншей.

На этом этапе возникают первые трудности: разметка, определение геометрических параметров фундамента, выбор способа проведения земляных работ.

Содержание

1. Выбор места на участке
2. Готовим инструменты
3. Разметка фундамента
4. Глубина и ширина траншеи
5. Рытье вручную
6. Копка экскаватором
7. Куда девать выкопанный грунт

Выбор места на участке

Место строительства должно обеспечивать безопасность, долговечность здания, удобство его использования.

Проще говоря, дом не должен создавать дискомфорт вам и соседям. Чтобы обеспечить это, достаточно следовать нескольким простым советам:

• Строить лучше на равнине, небольшой возвышенности, избегая низин и крутых склонов, на которых фундамент будет подмывать водой.
• Тень от высоких зданий не должна перекрывать ваши и соседские зеленые насаждения, участки садов, огородов — это плохо скажется на состоянии растений.
• Дом нужно правильно сориентировать по сторонам света, чтобы солнечный свет равномерно освещал комнаты.
• На больших участках важно заранее продумать удобство подъездных дорожек к дому, а также его сообщение с бытовыми постройками и прочими элементами хозяйства.
• Расположение дома не должно мешать существующим и запланированным инженерным коммуникациям (водо и газопроводы, канализация, сети электропитания).
• В доме будет намного уютнее, если вид, открывающийся из окон, не перекрыт деревьями, элементами рельефа и другими зданиями.

Некоторые нюансы выбора места для фундамента диктуются особенностями проекта. В первую очередь, это форма и расчетный вес здания. На пологих склонах возможно строительство широких малоэтажных домов, но не узких и высоких сооружений.

Готовим инструменты

При строительстве фундамента важен хороший инструмент. Поскольку оно включает несколько видов работ, инструментов понадобится много.

Во время разметки участка пригодятся:

• Геодезический нивелир;
• Строительный уровень;
• Рулетка длиной не менее 20 метров;
• Колья, прочная нить или леска.

Земляные работы и установка опалубки невозможны без следующих предметов:

• Штыковые и совковые лопаты либо средства механизированной копки;
• Емкости, чтобы транспортировать землю;
• Рулетка, метровая линейка, маркер;
• Доски, деревянные брусья и рейки;
• Гвозди, саморезы по дереву;
• Молоток, киянка;
• Отвертка или шуруповерт.

На следующих этапах понадобятся инструменты для работы с арматурой и бетоном, а также вспомогательные материалы, с помощью которых выполняется их увязка друг с другом.

Разметка фундамента

После выбора места строительства на участке могут потребоваться первичные земельные работы — сглаживание неровностей рельефа, выкорчевывание деревьев и кустарников, удаление крупных камней. С помощью геодезических нивелиров контролируют профиль местности. Затем приступают к разметке фундамента, которая обычно выполняется методом «золотого треугольника».

Представьте геометрическую фигуру в виде прямоугольного треугольника с катетами длиной 3 метра и 4 метра. Воспользовавшись теоремой Пифагора, несложно определить, что длина его гипотенузы составит ровно 5 метров. Это и есть «золотой треугольник», который поможет правильно разметить углы фундамента. Работа проводится в четыре этапа:

Устанавливается первый, «отправной» колышек внешнего периметра.

От отправного колышка по направлению одной из стен отмеряют 4 метра, отмечают ещё одним колышком.

Воспользовавшись простым угольником или «на глазок» отмеряют 3 метра от отправного колышка перпендикулярно четырехметровой отметке, вновь ставят колышек.

Контролируют расстояние межу колышками № 2 и 3 — оно делается ровно 5 метров. Если расстояние отличается от номинального, колья переставляют, постоянно контролируя длины сторон треугольника.

Аналогичным методом размечают все остальные углы внешнего периметра. Когда их места точно определены, угловые колья соединяют нитью или леской. Внутренний периметр размечают с помощью рулетки. Поверить точность разметки можно, сравнив диагонали в прямоугольном фундаменте. Их длины делают равными.

Глубина и ширина траншеи

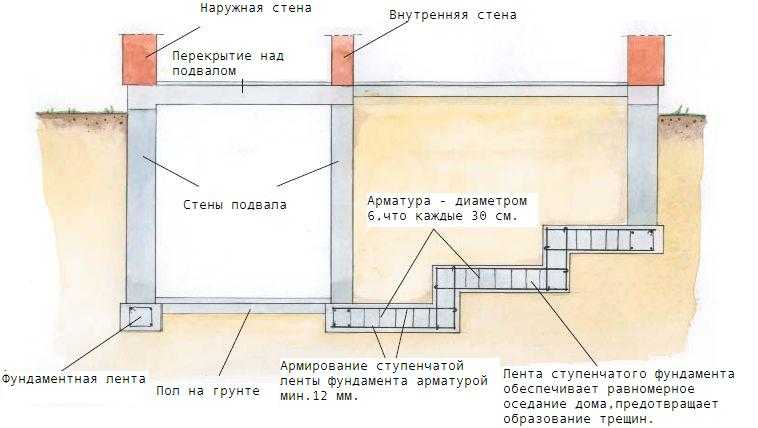

Выделяют два вида фундаментов — мелкозаглубленный и заглубленный. Первый используется на песчаных грунтах в том случае, если местность ровная, а здание одноэтажное и небольшое. Его глубина составляет 50-70 см.

Ямы заглубленных фундаментов копают на 0,7-2 метра, то есть до линии промерзания грунта. Они пригодны для любых почв и профилей местности, но на крутых склонах лучше применить дополнительные фундаментные сваи.

Ширина фундамента должна вдвое превышать толщину несущих стен. Распространение получили конструкции толщиной 40, 50 см. Многоэтажные дома более требовательны к прочности ленточного фундамента, поэтому его ширину можно увеличить до 60 и даже 75 см. Размер траншеи должен обеспечить установку опалубки и иметь запас ширины в 20-50%.

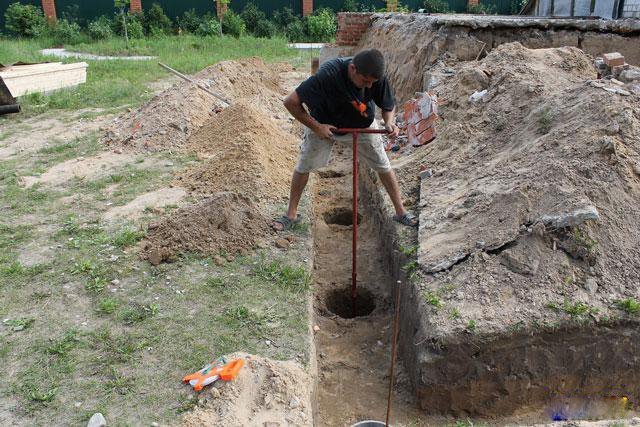

Рытье вручную

Копание механизированной техникой применяется не всегда.

Лучше копать вручную в следующих случаях:

• Периметр и ширина фундамента относительно малы;
• Участок удален от города, подъездные пути к нему сильно затруднены;
• Грунт сухой, рыхлый, легко поддается ручной копке.

Работу удобнее выполнять втроем или вчетвером. Вырыть траншею можно обычными штыковыми лопатами достаточной длины, а вот для удаления избытков грунта понадобится удобная совковая лопата и несколько вместительных емкостей, например, ведер на 20-25 литров.

Копка экскаватором

Ручное выполнение земельных работ сэкономит деньги, но не время.

Среди преимуществ механизированного рытья самыми существенными являются:

• Высокая скорость, точность выполнения работ;
• Невосприимчивость к погодно-климатическим условиям, виду и состоянию почвы;
• Меньшее количество задействованных в работе людей;
• Возможность быстрого перемещения излишков грунта.

Во многих автотранспортных компаниях цены на услуги экскаваторов довольно демократичны. Важно сразу же уточнить, как выполняться оплата — почасово или за объем выполненных работ. Второй вариант предпочтительнее.

Куда девать выкопанный грунт

Верхний плодородный слой почвы лучше сразу отделить от остальных грунтов и равномерно распределить по участку. Это актуально для ручного способа рытья траншей.

Песчаными и глинистыми почвами можно заполнять внутренний периметр фундамента в зданиях без подвала. Если на участке имеются сильные перепады рельефа, избыток грунта поможет их сгладить.

Посмотрите видео:

Постарайтесь заранее рассчитать объем удаленных слоев почвы, подумать, сколько кубометров пригодно для дальнейшего использования. Все излишки надо вывезти с участка и выгрузить в согласованном с компетентными органами месте.

Копка фундамента вручную: как надо правильно копать

Любой дом начинается с фундамента. Можно нанять специалистов, которые выкопают траншею или котлован, согласно проекту, а можно оценить свои силы и справиться с земляными работами самостоятельно.

В статье мы опишем, как копать траншею под фундамент правильно, на что стоит обратить внимание, на какую глубину необходимо вырыть ямы в зависимости от вида грунта.

Содержание

• 1 Правильность расчетов
• 2 Ширина траншеи под фундамент
• 3 Подготовительные работы
• 4 Необходимые действия при устройстве траншеи вручную
• 5 Планируем свои возможности

Правильность расчетов

Перед началом земляных работ необходимо правильно оценить грунт. От вида почвы зависит, на какую глубину следует углубить траншею, какой формы лучше копать фундамент под дом и как стоит его закреплять. Кроме того, следует твердо знать уровень грунтовых вод и глубину промерзания почвы в районе.

Рытье траншей предполагается под осуществление работ по устройству глубокозаглубленного и мелкозаглубленного ленточного фундамента:

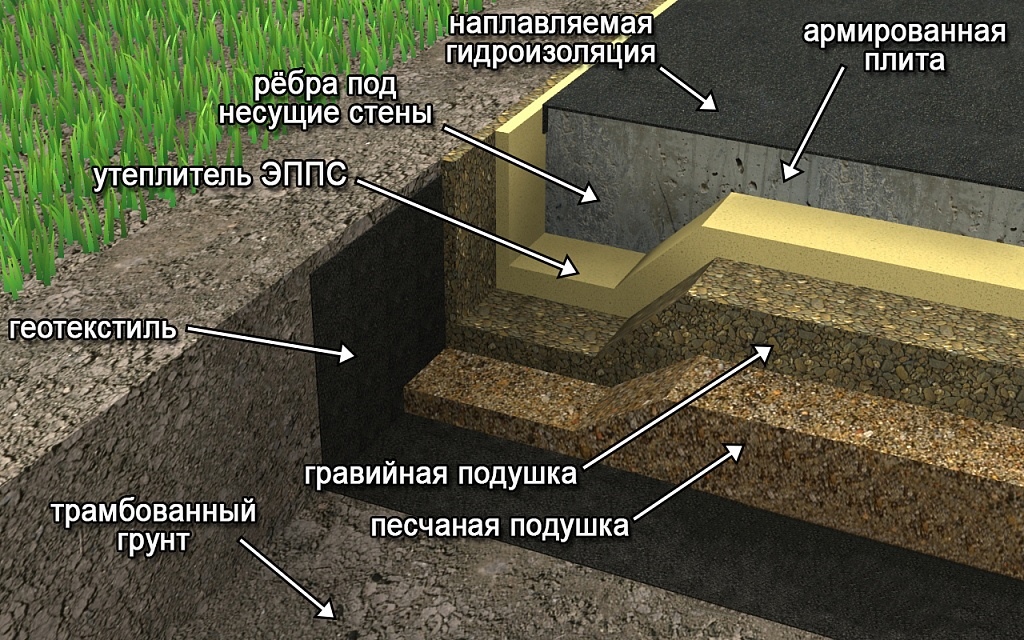

При устройстве мелкозаглубленного основания обычно под лентой гидроизоляции отсыпают песчаную подушку глубиной около 25 см. На сыпучих грунтах стенки необходимо сразу укреплять во избежание осыпания.

Ширина траншеи под фундамент

Сама траншея всегда будет шире фундаментных блоков, которые в неё лягут. В свою очередь фундамент должен быть несколько шире основных планируемых стен.

На практике ширину высчитывают исходя из учета размеров конструкции, включая опалубку и опоры плюс 0,4 м (0,2 снаружи и 0,2 м внутри здания).

Как правило, траншея под частный дом вручную роется шириной 0,7-0,8 м. При данных габаритах удобно вынимать грунт и свободно перемещаться при ведении работ.

При копке фундамента ручным способом нижний слой почвы надо снимать максимально горизонтально, не нарушая естественную плотность грунта.

Осыпавшуюся землю не стоит утаптывать, а необходимо удалить. Это важно потому, что даже утрамбованная земля сильно уступает естественной плотности почвы.

Подготовительные работы

Доверьте специалистам рассчитать ширину и глубину фундамента

Как правило, ширину и глубину основания рассчитывают специалисты после проведения необходимых исследований почвы. Допустим, габариты траншеи известны и решено осуществить копку траншеи вручную.

Нужно провести разметку на участке. Учтите, что законодательном строить дом на расстоянии ближе, чем 1 м к меже, запрещено. Лучше всего обратиться в местную администрацию и уточнить этот норматив. В некоторых областях из-за специфики почв данная норма может отличаться.

Необходимые действия при устройстве траншеи вручную

Перед рытьем траншей снимите с участка дерн

В соответствии с проектными размерами сделайте разметку на участке, при этом не забудьте прибавить внешние 0,2 метра на ширину. Размечать начинают с углов. Вбивают арматуру или колья, натягивают леску и, проверяя градус угла, выводят длину стен. После разметки ещё раз всё перемеряют, включая размер по диагонали.

Во время разметки ленточного фундамента необходимо определить наиболее низкий уровень периметра. Сделать это просто с помощью водяного уровня. В этой точке обустраивается дренажная система.

Итак, разметив участок для рытья, но перед тем как начать выкапывать фундамент вручную, необходимо:

• расчистить участок под строительство от любых предметов, а также корней деревьев;
• снять дерн по внутреннему периметру фундамента;
• переместить верхний плодородный слой почвы в сад;
• определить место для отвала грунта из траншеи.

Выкапывая траншею, отбрасывайте грунт на 1,5 м от ямы

Грунт отбрасывают на расстояние до 1,5 м от края ямы. Выкапывать начинают с внешнего периметра, затем копают поперечные траншеи под основание для несущих стен. При необходимости дно траншеи уплотняют, заливают водой, отсыпают песчаную подушку и снова уплотняют.

После этого устилают гидроизоляционный материал или устанавливают стены опалубки для предотвращения обвалов стен траншеи.

Несколько дельных советов:

1. Не рекомендуется рыть котлован под пристройку, вынимая грунт под прилегающим фундаментом готового здания.
2. При устройстве дренажной системы расширьте траншею с учетом диаметра трубы, прибавив к значению от 20 до 30 см.
3. В сыпучих грунтах стоит рыть траншею трапециевидно с расширением к верху. При этом расчетное значение ширины должно соответствовать низу траншеи. Подробности о нанесении разметки под фундамент и рытье траншеи смотрите в этом видео:

Планируем свои возможности

Не оставляйте котлован до следующего года – это может снизить его прочность

Перед началом любого строительства необходимо тщательно распланировать весь ход работ. Для этого следует знать, как правильно и в какой последовательности ведутся работы. Наиболее частой ошибкой является замачивание котлована или устройство ленточного фундамента без дома.

Иногда встречаются ситуации, в которых после устройства бетонного основания, строительство замораживается на несколько лет. При правильной консервации объекта потери будут минимальными.

Но чаще из-за неправильного сохранения происходит подъем фундамента, как результат морозного пучения почвы.

При проектировании учитывается масса всего дома, поэтому легкость бетонного основания не рассчитана на силу пучения. В такой ситуации вполне вероятны физические разрушения в основании.

Планируя строительство дома, рассчитывайте свои силы и возможности.

Приступая к реализации вопроса, как выкопать фундамент вручную, необходимо быть уверенным, что работы по возведению, как минимум первого этажа здания, будут закончены в этом сезоне.

Как вырыть фундамент | HowToSpecialist

Эта статья о том, как вырыть фундамент для дома, террасы или любой другой постройки. Копание фундамента  важно для прочности и долговечности вашей конструкции в долгосрочной перспективе, поэтому важно обратить внимание на наше пошаговое руководство. Помните, что вы должны нанять квалифицированного инженера, чтобы определить глубину вашего фундамента, а также количество и сложность арматурных стержней, которые вы собираетесь использовать. Тем не менее, в этой статье мы покажем вам несколько основных приемов рытья фундамента.

Вы должны понимать, что структура почвы в значительной степени влияет на глубину и размер вашего фундамента. Например, в большинстве случаев вам придется строить столбы, если у вас есть засыпка. С другой стороны, для средней почвы вам придется копать траншеи глубиной 3-4 фута и шириной 2 фута. Поэтому лучше оценить качество грунта перед его приобретением, либо перед тем, как принять решение о строительстве сооружения. Прежде чем копать фундамент , вы должны тщательно подготовить площадку. Следовательно, вы должны удалить деревья и, самое главное, их корни. Тем не менее, вы должны соблюдать местные правила в отношении этих вопросов, иначе вы рискуете получить значительный штраф. Если на вашем участке много старых деревьев, хорошим решением будет поиск другой земли, так как рубить деревья, перевозить их и удалять корни из земли очень дорого и долго.

Для того, чтобы выкопать фундамент , у вас есть два основных варианта: арендовать гидравлический экскаватор или нанять несколько человек для рытья траншей с помощью лопат. Очевидно, что первый вариант сделает работу быстро, но бывают случаи, когда гидравлический экскаватор может не иметь доступа к узким или изолированным участкам. В этом случае единственным выходом будет нанять 3-4 человека для копания фундамента лопатами. По нашему опыту, копать фундамент лопатами лучше и дешевле, чем арендовать экскаватор. Во-первых, траншеи могут обрушиться при использовании техники, а во-вторых, у вас больше контроля при использовании лопат. Тем не менее, если говорить о большом фундаменте, лучше всего подойдет копатель. Посмотреть все мои Премиум планы в магазине .

Сделано по этому чертежу

Материалы

• 1×4 пиломатериалы для изготовления настила
• Гвозди, веревка
• Лопата-копатель, Лопата

Инструменты

• Защитные перчатки, очки
• Ручная/циркулярная пила
• Молоток, уровень
• Лопаты, тачка

Наконечники

• Вбейте доски в землю на глубину не менее 16 дюймов/50 см
• Тщательно очистите инструменты после завершения проекта

Время

• Несколько дней, в зависимости от поверхности фундамента

Закладка фундамента дома

Обшивочные доски

Первым шагом является закладка фундамента вашего дома. Чтобы выполнить работу должным образом, вам необходимо построить две доски для теста для каждого внешнего угла фундамента. Чтобы построить доски для теста, вам понадобятся пиломатериалы 1 × 4 или 2 × 4, несколько гвоздей и молоток. Помните, что доски должны быть жесткими, иначе при копке фундамента вы можете сдвинуть их с правильного положения. Кроме того, вы должны закрепить крестовину прямо над двумя кольями.

Разметка периметра фундамента

Затем вам нужно разметить периметр вашего дома, но вы должны убедиться, что он находится точно над местом, указанным в ваших разрешениях на строительство. Даже малейшая ошибка сделает вашу жизнь невыносимой, поэтому будьте внимательны при установке обрешеточных досок и выкладке периметра фундамента.

Умный совет:  Измерьте стороны периметра, чтобы убедиться, что они правильные. Кроме того, вы должны измерить обе диагонали, чтобы проверить, равны ли они. Если они не ровные, вам придется снова установить доски для теста и струнные линии.

угловые фундаменты

Далее необходимо проверить, являются ли углы прямыми, используя известный метод 3-4-5 . Начиная с одного угла, вы должны измерить вдоль одной стороны 3 фута и сделать отметку на веревке. Затем отмерьте 4 фута вдоль другой стороны угла и снова сделайте отметку. Затем вы должны измерить расстояние между двумя метками. Если расстояние между двумя отметками составляет 5 футов, то ваш угол идеально ровный, в противном случае вам придется повторять предыдущие шаги, пока ваш макет не станет идеальным. Вы должны применить технику 3-4-5 по крайней мере для 3-х углов макета. Еще раз проверьте, равны ли диагонали.

Как копать фундамент

Копать фундамент

После того, как вы убедились, что план вашего дома идеален, вы можете начать копать фундамент. Как мы уже говорили, бывают случаи, когда арендовать гидравлический экскаватор нельзя, поэтому приходится использовать традиционный метод: копать фундаменты лопатами. Хотя это может показаться простым процессом, мы можем заверить вас, что он сложный, но если вы обратите внимание на наши рекомендации, вы легко справитесь с ним.

Во-первых, вы должны отметить след вашего фонда на земле. Таким образом, вы будете уверены, что опоры будут прямыми. Тем не менее, мы должны подчеркнуть, что вы должны внимательно прочитать планы фундамента, чтобы правильно вырыть фундамент. Еще один аспект, который вы должны принять во внимание, — это подготовить площадку рядом с фундаментом, куда будет помещаться грунт, который вы выкапываете из траншей.

Умный совет:  Прежде чем копать фундамент, вы должны удалить растения, которые мешают вашему дому. Следовательно, используйте лопаты и пилы, чтобы удалить их корни.

Рытье фундамента вдоль дома

Если вам необходимо выкопать фундамент рядом с вашим домом, вы должны уделить особое внимание этой операции, так как это может повлиять на жесткость конструкции вашего дома. Следовательно, вы должны убедиться, что вы не копаете фундамент дома, чтобы не повредить его.

Работайте внимательно и терпеливо, так как любая ошибка, которую вы сделаете, усилится при строительстве настоящего дома. Как ни странно, есть много людей, считающих, что фундамент не важен, так как его не видно. Ничто не может быть более ошибочным, поэтому убедитесь, что вы строите фундамент в соответствии с планами, так как ваша безопасность находится под угрозой.

Умный совет:  При расширении вашего дома в большинстве случаев вам также придется укрепить фундамент вашего старого дома, чтобы убедиться, что он выдержит более высокие силы, создаваемые новой конструкцией.

Разбивание бетонной плиты отбойным молотком

Если на месте вашего фундамента есть бетонные штампы, вам придется разбить их отбойным молотком. Это самый простой и эффективный метод разрушения бетона, но вы также можете использовать кувалду. Он будет делать то же самое, но вам придется приложить больше усилий и времени, поэтому мы настоятельно рекомендуем вам арендовать отбойный молоток на день или около того.

Умный совет:  При использовании отбойного молотка обязательно надевайте защитные очки и наушники.

Траншеи для фундамента

Продолжайте рытье фундамента в соответствии с планами и убедитесь, что вы положили грунт рядом со строительной площадкой, так как вам потребуется значительное количество грунта для заполнения фундамента.

Умный совет:  Остальная часть почвы, извлеченная из фундамента, может быть использована для создания великолепных ландшафтных проектов. Тем не менее, если он вам совсем не нужен, вы можете отдать его тому, кто мог бы использовать его в своем саду.

Перемещение земли с помощью тачки

Вы можете транспортировать грунт из фундамента с помощью тачки. Тачка является отличным инструментом, так как позволяет укладывать грунт рядом со строительной площадкой, не прилагая особых усилий.

Smart Tip:  Убедитесь, что колесо правильно накачано, иначе будет сложнее перемещать почву.

Установка деревянного моста через траншеи

Если вам нужно транспортировать грунт или просто пройтись по траншеям фундамента, было бы неплохо сделать мост из двух толстых деревянных досок (2×4 пиломатериала), запертых вместе на обоих концах с двумя кусками деревянных досок 1×2.

Умный совет:  Обязательно окружайте траншеи фундамента забором в ночное время, так как люди или животные могут получить травмы или попасть в ловушку, если упадут в траншеи.

Глубина фундамента

При копке фундамента важно убедиться, что его дно идеально ровное. Бывают случаи, когда площадка неровная, поэтому на глаз трудно сказать, идеально ли ровное дно фундамента по всей поверхности. Тем не менее, мы покажем вам технику, которая работает в любой ситуации.

Просто используйте лазерный уровень или водяной уровень, чтобы сделать видимые отметки на четырех стойках, установленных в каждом углу фундамента. Затем используйте рулетку, чтобы увидеть расстояние от меток до дна траншей фундамента. Если четыре глубины равны, это означает, что углы вашего фундамента ровные. Если глубины отличаются, вы должны отрегулировать их соответствующим образом.

Подробнее о как построить опалубку для фундамента .

Спасибо, что прочитали нашу статью о том, как выкопать фундамент , и мы рекомендуем вам ознакомиться с остальными нашими проектами. Не забывайте ставить НРАВИТСЯ и ПОДЕЛИТЬСЯ нашими статьями с друзьями с помощью виджетов социальных сетей.

Как разметить фундамент и выкопать фундамент // (Не такой уж крошечный) дом, часть 2 — мастерская

Во второй части моей серии работ по сборке (не очень маленького) дома я покажу, как мы делали разметку фундамента, используя обрешеточные доски и веревочную веревку, а затем выкапывали отверстия для фундаментов с помощью экскаватора!

Купить план строительства не очень крошечного дома

Спасибо AMD за поддержку этого поста. Все мнения мои собственные.

Как вы, возможно, помните из первой части, я уже начертил грубую линию, где будет построен гостевой дом, чтобы лесоводы могли понять, какие деревья нужно удалить.

Эта линия дала хорошую приблизительную оценку местоположения, но теперь мне нужно было настроить реальную планировку здания с линией, установленной на окончательный уклон, который в моем случае был вершиной бетонных опор.

Шаг 1. Дважды проверьте макет строки

Для начала мы дважды проверили местоположение и обнаружили, что нам нужно сделать небольшую корректировку, чтобы здание располагалось параллельно нашему основному дому. Когда я проложил эту грубую линию, я снял свои мерки с линии нашего забора, но, как оказалось, наш забор не параллелен нашему дому.

После внесения этой корректировки я еще раз проверил отступ от линии забора, которая должна быть в 20 футах от моего района, и затем мы могли перейти к настройке лазерной линии для профилирования.

Во-первых, мы установили лазер на наш причудливый штатив, он же асфальтоукладчик, на вершине пня, а затем проверили падение из одного угла здания в другой угол в дальнем конце.

Поскольку перепад в конечном итоге составил три фута, и поскольку высота конька этого здания не может быть выше 16 футов в соответствии с ограничениями ТСЖ, а также поскольку балки пола должны быть на высоте не менее 18 дюймов от земли в соответствии с нормами. , мы решили раскопать землю на высокой стороне здания примерно на фут.

Сначала мы просто копали в районе кольев, но позже, когда я арендовал экскаватор, мы закончили выравнивание всей этой области, что вы увидите позже в этом видео.

Шаг 2. Установка колышков для крепления досок для теста

Далее мы могли бы перейти к вырезанию нескольких колышков для наших досок для теста, и я уже заранее вырезал несколько колышков до того, как появился Эрик, но, очевидно, я сделал это не совсем правильно. Поскольку я вырезал колышки с помощью торцовочной пилы, угол был только на двух сторонах, из-за чего колышек отталкивался в сторону, когда его вбивали в землю.

Вместо этого Эрик использовал циркулярную пилу, чтобы вырезать идеальную точку на кольях, и это значительно упростило забивание кольев.

Говоря об Эрике, я думаю, мне следует представить его вам всем, так как вы увидите его много в следующих нескольких видео. Это Эрик Перкинс, и Эрик и его брат Джейми владеют Perkins Enterprises, компанией по строительству домов на заказ здесь, в Западной Северной Каролине.

У них также есть замечательный канал на YouTube под названием Perkins Builder Brothers, где они рассказывают о своих строительных проектах, предлагая советы и рекомендации, основанные на их многолетнем опыте строительства.

Я наткнулся на их канал, когда проводил исследования для этой сборки, и, подружившись, Эрик предложил помочь в этом проекте.

Все это говорит о том, что вы увидите много Эрика и некоторых членов команды Perkins в следующих нескольких видеороликах, и, если вы хотите узнать больше о строительстве во время просмотра развлекательных видео, вам следует подписаться на их канал. .

В любом случае, срезав несколько кольев, мы можем приступить к их установке по углам здания с помощью мини-кувалды. Вместо того, чтобы просто использовать две стойки и располагать тестовые доски по диагонали, как я думал, мы бы сделали, Эрик вместо этого рекомендовал использовать три стойки в каждом углу, чтобы мы могли создать L-образные тестовые доски.

Это помогло мне убрать колья и доски, когда я копал фундаменты с помощью экскаватора, что вы увидите позже в этом видео.

В итоге мы отодвинули колья от нашей струнной линии примерно на три фута, опять же, чтобы убрать их с пути экскаватора, и мы также убедились, что наши колья достаточно длинные в высоком конце здания, чтобы наша струна линию можно было бы установить для оценки.

После того, как все наши вехи были установлены, мы могли отметить нашу фактическую оценку на каждой вехе, которая находилась на 12 дюймов ниже нашей лазерной линии. Мы должны были сделать это таким образом, потому что в противном случае земля в верхней части здания заблокировала бы наш лазер.

После маркировки мы могли прикрепить наши доски, но сначала нам нужно было порыться в моих обрезках, чтобы найти нужный материал.

Затем мы могли прикрепить доски для теста заподлицо с нашими метками, и это установило бы каждую из досок для теста на нашу окончательную оценку, чтобы мы могли затем провести наши струны сверху этих досок для теста и знать, что они также были на уровне. оценка.

Мы повторили этот процесс в двух других углах, а затем могли установить ставки на верхнем углу. Мы использовали здесь колья, а не доски, поэтому нам не пришлось копать всю эту область на фут, только там, где проходила веревка.

Шаг 3. Установка строки строки для конечного эталона

Наконец, с установленными кольями и установленными досками для отбивки, мы смогли установить нашу первую веревочную линию, и это была наша контрольная линия, параллельная нашему основному дому.

После того, как гвоздь был вбит в доску, нам нужно было натянуть струну, чтобы она не провисала посередине на этом 48-футовом пролете, и у Эрика был отличный трюк для временного затягивания струнной линии.

После установки первой линии мы еще раз дважды проверили размеры дома, чтобы убедиться, что они параллельны.

Наконец, мы смогли установить струну на стойке для выравнивания, и, таким образом, мы наконец установили одну из наших струнных линий, что заняло всего около двух часов.

С установленной первой строкой мы могли бы ссылаться на все наши другие строки, выходящие за ее пределы, и мы начали с установки другой строки параллельно нашей первой строке.

Мы также решили добавить небольшую диагональную распорку к кольям и оббивочным доскам в самом высоком углу здания, чтобы они не двигались, когда мы натягиваем веревку, и нам пришлось немного пофантазировать с нашим распорным материалом. здесь.

Добавив распорки, мы натянули трос, а затем установили более короткие тросы на каждом конце здания.

Для этого мы сначала сделали отметку на веревке на одном конце здания, затем потянули длинную рулетку и сделали отметку на конечной длине здания, равной 48 футам, на другом конце веревки. линия.

Затем мы провели диагональную линию, чтобы отметить положение в другом углу здания, но сначала нам нужно было рассчитать размер диагонали.

Так как я люблю 3D-моделирование, я смоделировал все это здание в SketchUp перед тем, как приступить к работе над компоновкой, поэтому я мог легко извлечь диагональные измерения из своей модели. Если у вас нет 3D-модели вашего здания, вы также можете использовать калькулятор наподобие того, что можно найти на Learnframing.com, или приложение, такое как Construction Master Pro, оба из которых вычислят это число для вас. В нашем случае размер диагонали был 495 ¾”.

Проведя диагональное измерение, мы протянули прямое измерение от диагональной отметки, чтобы отметить другой угол, а затем проверили нашу диагональ в другом направлении, и оно было отклонено на ¼ дюйма.

После того, как мы с трудом перемещались по нашим линиям, пытаясь исправить это, мы, наконец, пришли к пониманию ошибки, которую мы допустили при установке досок для теста.

После этого наши диагонали идеально выровнялись, и мы получили красивый квадратный угол после установки линии на этом конце здания.

Наконец, мы можем установить последнюю линию на другом конце здания, а также заодно установить положение последней стойки.

Мы также решили пойти дальше и отодвинуть другой столб на пару футов назад, опять же, чтобы убрать его с пути экскаватора.

После этого наша компоновка была официально завершена, наши струнные линии были настроены на уклон, который снова находился на вершине опор, а затем нам нужно было продолжить и разметить расположение этих опор и фундаментов.

Этап 4: План расположения пирса и основания

Наш архитектор, Рик Казеби, уже начертил эти места на планах здания, и у нас уже был спроектирован этот фундамент, поэтому мы знали и расположение, и размер оснований. Это сделало этот процесс макета довольно простым, просто ссылаясь на наши строки строк и используя маркерную краску, чтобы отметить местоположения.

Однако мы не осознавали, насколько большими будут 18-дюймовые трубки Sonotube, которые мы изначально указали.

После того, как инженер подтвердил, что 12-дюймовые сонотрубки подойдут, мы снова заложили основу, и это выглядело намного более разумным.

Было довольно просто сослаться на линию струны, когда она была близко к земле, но как только мы добрались до высокого конца здания, нам пришлось проявить немного творчества.

Мы повторили процесс компоновки остальных 10 фундаментов.

На протяжении всего этого процесса я использовал ноутбук Dell Inspiron 14 7000 2-in-1 с процессором AMD и был чрезвычайно впечатлен его производительностью. Мобильный процессор AMD Ryzen позволил мне одновременно запускать все программы, необходимые для этого проекта, включая довольно ресурсоемкое программное обеспечение для 3D-моделирования.

13 часов автономной работы позволили мне использовать ноутбук в течение всего дня, не привязываясь к источнику питания, что отлично подходит для работы на месте. Еще одним огромным плюсом именно этого ноутбука является сенсорный экран и способность экрана складываться обратно в режим палатки. Все эти функции в сочетании с такими вещами, как встроенное устройство чтения карт SD, порт USB C и порт HDMI, действительно делают его отличным выбором по отличной цене.

Этап 5. Рытье фундамента

После того, как все места для фундамента были размечены, пришло время заняться самой интересной частью — копанием фундамента.

Чтобы помочь с раскопками, я решил арендовать машину, которой никогда раньше не пользовался, мини-экскаватор, и был, честно говоря, шокирован тем, что мог взять одну из этих машин без опыта. Мне просто нужно было подписать отказ от возмещения ущерба, и машина была моей на неделю за 1000 долларов, включая прицеп.

Доставив экскаватор домой, я смог его разгрузить, а мой малыш помешан на строительной технике, поэтому ему пришлось контролировать процесс.

Это был самый первый раз, когда я действительно попробовал управлять этой штукой, и это было что-то вроде испытания огнем, чтобы снять ее с прицепа, но я посмотрел кучу видео на YouTube о работе экскаваторов, так что я чувствовал себя довольно готовый.

После того, как я его разгрузил, я мог отвезти экскаватор обратно на площадку, сделав по пути пит-стоп, чтобы позволить маленькому человеку сесть на место водителя экскаватор, чтобы снова запуститься, и я потратил слишком много времени, пытаясь понять это, думая, что, возможно, батарея села.

Прочитав руководство и полностью расстроившись, я понял, что маленький рычажок, который включает все элементы управления, должен находиться в вертикальном положении при запуске машины, я думаю, чтобы вы не могли случайно сдвинуть рычаг во время запуска, и У меня он был в нижнем включенном положении.

Как только я понял это, я наконец-то смог приступить к работе с машиной, но вместо того, чтобы сразу же погрузиться в рытье фундаментов, поскольку, опять же, я никогда раньше не управлял экскаватором, я решил, что было бы хорошей практикой закончить разборку этого место для костра, которое я начал в Части 1.

Эту территорию нужно было расчистить, чтобы экскаватор все равно мог добраться до места, и попытка поднять эти маленькие камни была отличной практикой, управляя ковшом и перемещая рукоять.

Остаток дня я провел, убирая все камни с дороги, а также выкапывая пень и металлическую окантовку вокруг костровой ямы.

На следующий день Эрик вернулся, чтобы помочь с рытьем фундамента, и, убрав канаты, мы могли приступить к работе.

Должен также упомянуть, что перед тем, как мы вырыли эти фундаменты, я позвонил по номеру 811, чтобы отметить все подземные коммуникации, и мы не начинали копать, пока не убедились, что этот участок свободен.

Во-первых, нам нужно было выровнять область ближе к концу здания с наивысшим уклоном, опять же, чтобы увеличить расстояние между землей и балками пола, так как это расстояние должно быть 18 дюймов по коду. Я подумал, что это будет прекрасная возможность выкопать тестовый фундамент, так как мне все равно пришлось копать этот участок.

После того, как я вырыл пробный фундамент, я приступил к работе, перемещая землю, и Эрик примерно наметил, где я должен копать. Это был приличный объем работы, который значительно усложнялся из-за гигантского пня в середине площадки, который я не топил до конца процесса.

После долгих копаний и работы экскаватора, чтобы уплотнить землю, мы вытащили лазер, чтобы проверить мою работу, и все выглядело чертовски хорошо.

Эрик решил довести дело до конца, а также потому, что, честно говоря, управлять этим экскаватором было очень весело.

Наконец, после того, как мы все набрали, мы смогли перепроверить высоту струнной линии на только что выровненной поверхности, и с помощью всех наших копаний мы довели расстояние между землей и нижней частью балок пола примерно до 22 дюйма, что значительно превышает требования кодекса 18 дюймов.

На этом профилирование было выполнено, чтобы мы могли, наконец, перейти к рытью фундамента, которое на самом деле прошло довольно быстро и заняло всего полдня.

Сначала мы отметили места, так как первоначальные разметки были удалены во время планировки, а затем я начал копать фундаменты. Я посмотрел много видео об этом процессе и, хотя я все еще начинающий оператор экскаватора, решил дать несколько советов, которые мне помогли.

Процесс, который сработал для меня, заключался в том, чтобы сначала полностью выдвинуть ковш, затем расположить зубья на одной линии с краем опоры, опустить стрелу до тех пор, пока зубья не коснутся земли, а затем согнуть ковш в возьмите первую ложку грязи.

Выгрузив первое ведро, я повторил процесс во второй раз, снова выдвинув ковш, опустив его так, чтобы зубья только соприкасались, а затем снова согнув ковш.

Из-за изогнутого дна ковша у меня были бы наклонные стенки, если бы я не начал копать с полностью выдвинутым ковшом, а вам очень нужны квадратные стенки на основании, потому что иначе вы окажетесь платить за много дополнительного бетона, чтобы заполнить эти наклонные участки.

Примерно после шести совков, по три совка на половину опоры, они были готовы к тому, чтобы Эрик мог их убрать, слегка копая рукой, и я мог перейти к следующей опоре в очереди.
