Утепление парапета балкона — как утеплить лоджию

Утепление ограждения балкона

Выполняя ремонтные работы на балконе необходим тщательный подход ко всем деталям и возникающим нюансам. Важным моментом является утепление всех поверхностей. Каждая поверхность (потолок, пол, стены) утепляются по своей особенной технологии и при работах может использоваться разный материал (пеноблоки, пенопласт). В данной статье рассмотрим очень важную часть лоджии или балкона, а именно парапет. Также детально разберем, как можно утеплить парапет балкона.

Целесообразность парапетного утепления

Парапет — самая незащищенная часть

Почему так важно обращать внимание на качество утепления балконного ограждения?

Для этого есть две основные причины:

1. Данная часть является, как правило, самой незащищенной от влияния климата.
2. Значительный процент тепла уходит именно через часть балконной конструкции.

Необходимые инструменты и материалы

Дрель и набор насадок

Перед тем как начать утеплительный процесс оградительной конструкции лоджии заготовим нужные инструменты:

• шуруповерт или дрель со специальной насадкой;
• пила для резки деревянных элементов;
• сверло;
• нож лучше канцелярский или строительный;
• рулетка;
• ручка или карандаш.

Из материалов понадобится:

• деревянный брус;
• пенофол;
• пенопласт.

Подготовительные работы

Подготовка к утеплению

Необходимо помнить, что парапетная часть может быть выполнена с различных стройматериалов:

• металл;
• бетон.

Чаще как исходное сырье используется металл. Поэтому рассмотрим детальнее утепление балконов с металлическим парапетом.

Первоначально выполняем нужные замеры. Также очищаем место работ от ненужного мусора.

На заметку: На нижней части с краю часто встречается бетонный порожек, который может доставлять некоторые неудобства при выполнении работ. Поэтому все замеры делаем с учетом данного бетонного образования. Утепление производим с помощью обрешетки, которую монтируем из деревянных брусьев.

Технология утепления ограждения лоджии

Крепление утеплителя

Разберем пошагово, как утеплить ограждение лоджии:

1. Отрезаем брус, который имеет длину равную расстоянию от левой стенки (на которой уже смонтирована обрешетка) до края выступа плюс 3 см.
2. Чтобы установить верхнюю планку, выпиливаем аналогичный отрезок равный по длине предыдущему.
3. Замеряем высоту утепляемого участка по краям.
4. От найденной длины необходимо отнять 10 см. 10=4см+4см (толщина обоих брусов) + 2 см (толщина пенофола по 1 см с каждой стороны).
5. Крепится вся конструкция с помощью саморезов.
6. Далее придаем жесткости основанию путем установки дополнительных горизонтальных и вертикальных брусков. Они также крепятся с помощью шурупов.
7. Обтягиваем каркасную часть пенофолом с наружной стороны (со стороны улицы), так чтобы сторона материала покрытая фольгой смотрела внутрь помещения.
8. Сверху и снизу загибаем материал на обрешетку и заполняем то пространство, которое предусматривалось для этой цели (по 1 см с каждой стороны).
9. Крепление лучше производить с помощью скоб степлера.
10. Далее производим нарезку утеплителя. Лист утеплителя должен соответствовать размерам каркаса.

Совет: Крепление производится с применением саморезов. Не следует вкручивать шурупы очень сильно, так как можно продавить утеплитель.

Оградительная конструкция балкона утепляется по той же схеме. Первоначально поверхность задуваем пеной, к которой прикладываем пенофол. Далее монтируем систему небольших обрешеток на каждой плоскости по той же схеме, что и на основной. По краям огибаем каркасы пенофолом. Скрепляем каркасы между собой. Вырезаем куски утеплителя необходимых размеров и крепим с помощью саморезов к каркасу.

И так, узнав как утеплить оградительную конструкцию балкона становиться понятно, что выполнение всего объема работ вполне по силам даже непрофессионалам. А если проконсультироваться со специалистами и разобраться в тонкостях, то данную задачу точно можно будет выполнить самостоятельно.

Видео про укрепление парапета на балконе перед остеклением

Утепление балкона и лоджии PIR-плитами — PirroGroup

• Описание
• Почему PIR выгоднее
• Технические характеристики
• Инструкции по утеплению

Зачем утеплять балкон?

1. Это экономически выгодно, так как снижаете
   общие теплопотери в квартире, а значит и расходы на отопление
2. Снижает уровень шума с улицы
3. Позволяет увеличить полезную, теплую площадь квартиры
4. Обеспечивает комфорт и уют

Почти в каждой квартире имеется балкон или
лоджия. И каждый хозяин по возможности занимается обустройством этого
небольшого помещения. В большинстве случаев таким образом можно
увеличить полезную площадь своей квартиры. При утеплении балкона или
лоджии хозяин ведет борьбу за сантиметры. Как же объединить два желания:
получить теплое помещение и при этом не потерять, не уменьшить его
полезную площадь?

Выход один – использовать такой утеплитель
для балкона, который при наименьшей толщине даст максимальную тепловую
защиту, то есть утеплитель с самым низким коэффициентом
теплопроводности. Традиционные виды волокнистой изоляции не могут свести
к минимуму потери площади при утеплении балконов и лоджий, так как их
теплопроводность недостаточно низкая и для достижения равной
теплоизоляции с PIR потребуется большая площадь.

Плюс, важным требованием к утеплителю
является возможность установить его сплошным теплоизоляционным слоем,
без мостиков холода, которыми являются элементы деревянного каркаса. Также значительным требованием к утеплителю
для балкона или лоджии является его экологичность, ведь в отличие от
традиционных стен утеплитель не является средним слоем стены, а
расположен с ее внутренней стороны. В процессе службы утеплитель не
должен выделять вредных веществ, негативно влиять на здоровье жильцов
квартиры.

Для утепления балкона рекомендуется
использовать современные энергоэффективные, экологически безопасные
материалы. Отличным выбором станут теплоизоляционные PIR-плиты PIRRO.
PIR-плиты — это самый тонкий и самый теплый утеплитель для балконов и
лоджий, который обладает всеми необходимыми качествами эффективного и
надёжного теплоизоляционного материала.

Указанные марки плит отличаются функциональными обкладками. На выбор марки влияет вариант отделки балкона:

• Для сухой отделки (вагонка, панели и другие листовые материалы) применяется марка плит PirroУниверсал с облицовками из алюмоламината или PirroКрафт с облицовками из бумаги.
• Для оштукатуривания под покраску или наклейку клинкерной плитки применяется марка плиты PirroСтена с облицовками из стеклохолста.

Чтобы узнать толщину  PIR-плиты для вашей конструкции, нажмите на кнопку «ДОКУМЕНТЫ» на этой странице (после перехода выберите подраздел «Рекламные буклеты»).

• Рекордно низкая теплопроводность. PIR-литы PIRRO
  обладают одним из наименьших показателей теплопроводности среди всех
  современных утеплителей – λ₁₀=0,021* Вт/м∙К. Такой низкий показатель
  обеспечивается структурой материала, ведь PIR состоит из множества очень
  маленьких герметичных ячеек, заполненных газом с чрезвычайно низкой
  теплопроводностью (теплее, чем воздух).Чем ниже теплопроводность утеплителя, тем меньшая его толщина
  необходима для утепления балкона и лоджии. PIR-плиты — это самый тонкий
  и энергоэффективный утеплитель для балконов и лоджий.

• Отсутствие мостиков холода. Независимо от марки, PIR-плиты для
  утепления балкона и лоджии имеют ступенчатую профилировку «четверть» по
  всем кромкам. При монтаже плит она обеспечивает практически бесшовное
  покрытие, обеспечивая непрерывный теплоизоляционный щит, исключающий
  наличие мостиков холода.
• Влагостойкость. PIR теплоизоляция для балкона и лоджии
  является влагостойким материалом. Водопоглощение составляет менее 1%.
  PIR-плиты являются настоящим барьером от влаги в конструкциях, где
  прямое воздействие влаги – угроза надёжности и качеству всей конструкции
  стены, например, в парапетной части балкона.

• Пожаробезопасность. PIR утеплитель — огнестойкий материал
  в силу своей специальной формулы. Закрытая структура ячеек PIR-изоляции
  препятствует горению полимера, позволяя ему лишь обугливаться при
  воздействии пламени. PIR не поддерживает горение, не распространяет
  пламя, не плавится и не образует горящих капель расплава, что является
  принципиальным отличием от полистирольного утеплителя. Следует принимать во внимание, что балконы и лоджии являются
  путями эвакуации при пожаре, и этим фактор при выборе утеплителя не
  должен стоять на последнем месте.

• Безопасен для здоровья. В отличие от минеральных и
  полистирольных видов изоляции, в состав PIR-плит для утепления балкона
  не входят формальдегидные смолы и стиролы. PIR является продуктом с
  законченной химической реакцией, он термостабилен и даже при нагреве до
  100 градусов не выделяет вредных веществ (подтверждено испытаниями).
• Простой монтаж. В отличие от волокнистой теплоизоляции,
  PIR-теплоизоляция для лоджий и балконов не содержат острых волокон. При
  работе с PIR-плитами не требуется специальной защиты для глаз и органов
  дыхания. Материал не вызывает раздражений на коже. PIR-плита
  предпочтительнее в случаях утепления балконов в спальне или детской
  комнате.
• Высокая прочность.Термоизоляционные PIR-плиты для
  утепления балкона характеризуются значительными прочностными
  характеристиками и стабильностью геометрических размеров.
• Теплоотражение. Фольга в составе облицовок PIR
  утеплителя выполняет функцию теплового зеркала – поток тепла, который
  стремится выйти из утепленного помещения, отражается обратно внутрь.
• Экономия на дополнительных материалах. При использовании на балконе PIR-плит PIRRO отпадает необходимость в устройстве пароизоляционного слоя. Для
  обеспечения парогерметичности достаточно проклеить стыки плит
  фольгированным скотчем.
• Высокая адгезия. PIR-плиты  с
  облицовками стеклохолста разработаны специально для оштукатуривания
  стен сразу по утеплителю. Наличие этой облицовки на PIR-плите является
  принципиальным отличием перед любыми плитами из экструдированного
  пенополистирола. Ведь наносимая на PIR-плиту штукатурная смесь имеет
  высокую степень адгезии к утеплителю, то есть она будет прочно держаться
  без образования трещин независимо от температуры и влажности на
  балконе, а также компенсирует качество работ.
• Экологичность. PIR утеплитель для балконов не подвержен воздействию микроорганизмов, насекомых, плесени и грибков.

Технические характеристики PIR-плит PirroТермо

Технические характеристики PIR-плит PirroСтена

До начала работ нужно определиться и со схемой утепления балкона, которая зависит от желаемого результата.

Вариант 1: Балкон утепляется, но при этом не
становится частью жилого помещения. При таком утеплении на балконе будет
создана комфортная температура, стабильный уровень влажности. В
комнате, прилегающей к балкону, также станет теплее в зимний период года
и прохладнее летом.

Вариант 2: Балкон объединяется с жилой
комнатой. При такой схеме вы сможете увеличить полезную площадь жилой
комнаты и существенно преобразить ее внутреннее пространство. Балконный
блок демонтируется и пол на балконе выводится в один уровень с полом в
комнате. Ваша комната станет светлее и просторнее.

Технология утепления балкона №1 плитами PirroТермо

Подходит для балконов и лоджий без объединения с прилегающей жилой комнатой, которые не планируется отапливать или которые будут обогреваться (например, системой «теплый пол») только при необходимости.

• 1 шаг

  На все поверхности потолка и стен следует закрепить деревянные бруски контробрешетки толщиной 40-50 мм, с шагом 650 мм, чтобы плита шириной 600мм свободно укладывалась между них.

• 2 шаг

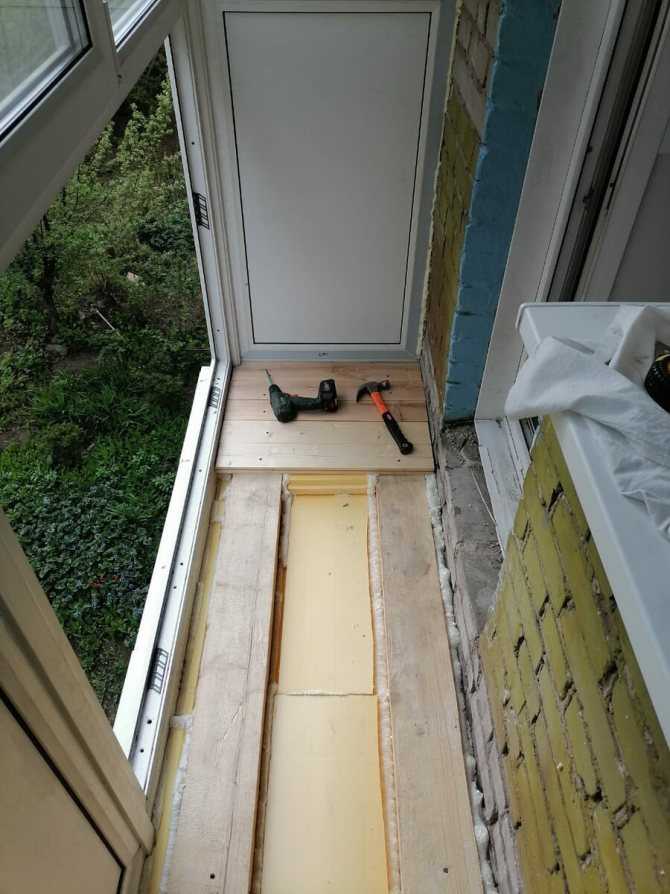

  На существующий пол вдоль длинной стороны балкона укладываются деревянные бруски, с шагом не более 400мм.Так как полы имеют уклон в сторону улицы, под рейки с шагом не более 500мм укладываются выравнивающие подкладки Подкладки должны быть шире рейки на 80-100 мм (на них будет опираться PIR-плита).

• 3 шаг

  PIR-плиты вкладываются между деревянными брусками контробрешетки по стенам, потолку и полу, а зазоры между плитой и брусками пропениваются монтажной пеной.
  !Примечание. Если бруски взять высотой более толщины PIR-плиты PirroТермо на 2-3 cм, и соответственно PIR-плиту вкладывать в каркас глубже на 2-3 см, то в этом случае фольгированная облицовка плиты будет выполнять функцию теплового зеркала, отражая тепловую энергию обратно в помещение.

• 4 шаг

  Устройство полов. Как правило, для полов используется шпунтованная доска под покраску или укладку линолеума. При двухслойной зашивке фанерой можно укладывать керамическую плитку.

• 5 шаг

  Установка отделочного слоя на потолок и стены. Как правило, работы начинают с потолка, переходя затем на стены и откосы. В качестве отделочного слоя можно использовать вагонку, сайдинг, пластиковые стеновые панели.

Технология утепления балкона №2 плитами PirroТермо

Универсальное решение — как для утепления балкона с объединением с жилой комнатой, так и при доутеплении остекленного балкона (лоджии) с целью повышения комфорта.

• 1 шаг

  Подготовка основания. Специальной подготовки стен и потолка балкона не требуется. На момент установки утеплителя может быть установлен оконный блок.

• 2 шаг

  Установка PIR-плит PirroТермо. PIR-плиту достаточно закрепить на 2 крепежных элемента, располагая их по оси плиты на расстоянии 300 мм от коротких сторон. Для крепления в кирпичные стены или стеновую бетонную панель следует использовать тарельчатые дюбели, для крепления в фасадную стенку из легких пористых материалов, например, газосиликатных блоков, достаточно использовать саморезы с крупной резьбой.

  При стыковке плит для обеспечения большей тепловой герметичности рекомендуется использовать монтажную пену, нанося ее на профилированный торец ранее закрепленной плиты.

  Установку рекомендуется вести сначала по стенам, потолку и затем по полу. Для уменьшения отходов завершать установку плит следует на простенках возле оконного и дверного проема.

• 3 шаг

  Создание пароизоляционного контура. Вместо слоя пароизоляционной пленки применяется фольгированный скотч шириной 40-50мм. Скотчем проклеиваются все стыки плит, в том числе в углах. Если в углах на стыке стен плиты неплотно стыкуются, перед наклейкой скотча стык плит следует запенить.

• 4 шаг

  Установка элементов обрешетки. В качестве элементов обрешетки используются деревянные бруски высотой не менее 2 см и шириной не менее 4 см. Бруски устанавливаются как правило горизонтально (при вертикальном расположении вагонки или стеновых панелей), с шагом 600 мм. Бруски рекомендуется размещать на стыках PIR-плит, то есть накладывать на ленту фольгированного скотча.

  Крепление брусков следует производить на дюбель-гвозди или шурупы с полимерными дюбелями. Рекомендуемый шаг крепления – 400-500 мм.

  Для обрешетки пола следует использовать деревянные бруски сечением не менее 50х50мм. Бруски рекомендуется укладывать вдоль балкона; шаг брусков должен быть таким, чтобы уложенный поверх них настил не прогибался. Для половой доски рекомендуется шаг брусков 60-70 см. Крепление брусков к балконной плите следует производить рамным дюбелем с шагом 1м.

  Для балконов с полами, имеющими уклон в сторону улицы, под бруски следует подкладывать выравнивающие подкладки. Подкладки выполняются из древесины или фанеры должны иметь размер не менее 10х10 см для распределения нагрузки (альтернативным вариантом является подготовка полов, когда удаляется старое кафельное покрытие).

  Внимание! Для балконов и лоджий, которые объединяются с жилой комнатой, следует смонтировать систему теплых полов (между брусками). Если система теплых полов предполагает устройство стяжки, то деревянные бруски по полу не используются, а стяжка устраивается прямо по утеплителю. В обоих случаях укладку элементов системы необходимо выполнять по инструкции их производителя.

• 5 шаг

  Устройство полов. Поверх брусков устраивается дощатый настил из шпунтованной половой доски или из фанерных листов под дальнейшую укладку плитки.

• 6 шаг

  Установка отделочного слоя на стены и потолок. В качестве отделочного слоя можно использовать декоративные стеновые панели, мебельные щиты, листы ГВЛ, ЦСП и т.п. под покраску и т.п.

Технология утепления балкона №3 плитами PirroСтена

Подходит для утепления балкона с объединением с жилой комнатой

• 1 шаг

  Подготовка основания. Специальной подготовки стен и потолка балкона не требуется. На момент установки утеплителя может быть установлен оконный блок.

• 2 шаг

  Установка PIR-плит PirroСтена. PIR-плита крепится в пяти точках: по углам плиты и в центре. Для крепления в кирпичные стены или стеновую бетонную панель, а также в фасадную стенку из легких пористых материалов, например газосиликатных блоков, следует использовать тарельчатые дюбели.

  При стыковке плит для обеспечения большей тепловой герметичности можно использовать монтажную пену, нанося ее на профилированный торец ранее закрепленной плиты.

  Установку рекомендуется вести сначала по стенам, потолку и затем по полу. Для уменьшения отходов завершать установку плит следует на простенках возле оконного и дверного проема.

• 3 шаг

  Укладка системы теплого пола. Используется для балконов и лоджий, которые объединяются с жилой комнатой. Укладку элементов системы необходимо выполнять по инструкции их производителя. Крепление элементов производится непосредственно к PIR-плите.

• 4 шаг

  Устройство стяжки. Как правило, стяжку выполняют толщиной не менее 30мм.

  Следует учесть рекомендации производителя уложенной системы теплого пола.

• 5 шаг

  Устройство каркаса на потолке под обшивку гипсокартоном. Каркас из оцинкованных профилей для ГКЛ крепится к плите перекрытия прямо через PIR-плиту.

  Затем каркас обшивается листами гипсокартона.

• 6 шаг

  Оштукатуривание стен. PIR-плиты штукатурятся по технологии трехслойного нанесения – сначала наносится нижний слой штукатурной смеси, затем полимерная сетка, затем верхний слой штукатурной смеси.

• 7 шаг

  Укладка напольного покрытия из керамической плитки.

• 8 шаг

  Финишная покраска потолка и стен.

Рекомендации по монтажу

Перед тем, как утеплить балкон, следует
удостовериться в достаточной несущей способности балконной плиты и
парапета (фасадной стенки). Если балконное ограждение выполнено решетчатым, рекомендуется
подготовить основание – выложить кладку из легких блоков. На них будет
опираться оконный блок, к ним же будет крепиться утеплитель. Для создания комфортных условий требуется
утеплить весь внешний периметр балкона или лоджии – фасадную стенку,
боковые стенки, пол и перекрытие, даже если с противоположной стороны
находится уже утепленный соседский балкон.

Для утепления балкона без объединения с жилой комнатой
рекомендуется использовать плиты толщиной 30 мм, независимо от марки.
Удобные размеры плит – 1200х600 мм – позволяют комфортно работать с ними в
условиях маленького помещения.

Для утепления балкона с объединением с жилой комнатой требуется
использовать плиты толщиной соответствующей району строительства. Если
данных нет, то толщину PIR-плиты можно принимать в 1,7 раза тоньше, чем
было бы необходимо минеральной ваты.

• Рекомендации по утеплению балкона без объединения с жилой комнатой.

Технология монтажа PIR-плит проста и позволяет сэкономить пространство
балкона на толщину контробрешетки. Суть ее в том, что по утепляемым
поверхностям устраивается деревянный каркас, в который вкладывается
утеплитель. Деревянный каркас выполняет функцию обрешетки под крепление
любого отделочного слоя: вагонки, пластиковых панелей, декоративных плит
и т.п. Вместе с этим надо понимать, что сами деревянные бруски, не
являясь утеплителем, становятся так называемыми «мостиками холода»,
поэтому к такому конструктивному решению нельзя предъявлять повышенных
требований. Для данной методики подойдут плиты PirroТермо с облицовками из фольги с эффектом
теплового зеркала.

• Рекомендации по утеплению балкона с объединением с жилой комнатой

В данном варианте к утеплению следует отнестись весьма ответственно,
ведь стены, которые раньше были холодными, теперь должны соответствовать
всем теплотехническим нормам. Для балконов и лоджий, которые после
утепления станут частью жилого помещения, требуется устройство сплошного
теплоизоляционного слоя по всем утепляемым поверхностям: фасадной
стене, боковым стенам, полу и потолку, а также внутренней стене между
балконом и комнатой, если она будет сохранена.

Марка плиты зависит от материала отделочного слоя:

Если Вы хотите обшить свой балкон или лоджию вагонкой, панелями или другими листовыми материалами – лучшим решением будет марка PirroТермо с облицовками из фольги.

Для оштукатуривания или поклейку клинкера применяется марка плиты PirroСтена с облицовочным слоем из стеклохолста.

Лучший выбор для «Утепление балкона. Утепление лоджии»

PIR-плита PIRRO®Термо
с двусторонней облицовкой алюминиевой тисненой фольгой толщиной 50 мкм

PIR-плита PIRRO®Стена
с двусторонней облицовкой стеклохолстом

Изолирующие парапеты и балконы | JLC Online

Эффективные высокопроизводительные ограждающие конструкции достаточно сложны в обширных пригородных районах, где малоэтажное строительство с деревянным каркасом является нормой. Но проектирование и строительство высокопроизводительной оболочки здания еще сложнее в условиях плотной городской застройки, где проекты обычно стоят плечом к плечу и действуют строгие правила пожарной безопасности. Строители, работающие в старых городских районах, могут многому научиться на примере сообщества пассивных домов Нью-Йорка.

Как выяснилось, в этом году строителям Нью-Йорка придется активизировать свою деятельность по повышению эффективности зданий, поскольку город внедряет энергетический кодекс зданий 2020 года, который вступает в силу в мае. Стремясь добиться ужесточения углеродных стандартов, Нью-Йорк ужесточает свой кодекс. Двумя примечательными аспектами нового кодекса являются более жесткие стандарты изоляции балконов и парапетов (элементы, которые распространены в малоэтажных и средних зданиях в городе). В новом кодексе указано, что и балконы, и парапеты должны быть постоянно изолированы.

Парапетные стены для крыш с малым уклоном можно утеплить пленкой из жесткого пенопласта, которая интегрируется в изоляцию стены и кровли здания, как показано здесь в проекте пассивного дома 2016 года.

Что это означает на практике? Чтобы выяснить это, JLC связалась с архитектором и консультантом по пассивным домам Эдом Мэем из bldgtyp в Бруклине, штат Нью-Йорк. Мэй имеет большой опыт работы с проектами пассивных домов в городе, многие из которых включали изолированные парапеты и балконы. Мэй также участвовал в процессе разработки кодекса, помогая должностным лицам городского кодекса выяснить, какие требования будут выполнимы в этой области.

Значение парапетов и балконов «резко меняется по мере перехода к более качественному строительству», — объясняет Мэй. «В низкокачественном бетонном здании без изоляции бетонный балкон или бетонный парапет не имеют большого значения. Поскольку все здание не очень хорошо, эти отдельные сбои не имеют большого значения. Но по мере того, как строительные нормы и правила начали улучшать такие вещи, как уровни изоляции, воздухонепроницаемость и т. д., внезапно эти слабые места стали действительно важными».

«Мы обнаружили, что они имеют значение в двух разных местах, — говорит Мэй. «Они, безусловно, имеют значение с точки зрения энергетики. Если у вас есть действительно хорошо изолированное здание, но у вас есть куча неизолированных краев плит или парапетов, внезапно это становится очень важным. Но что еще более важно, мы обнаружили, что если вы не обращаете на них внимания, в конечном итоге вы получите холодные пятна внутри здания. И везде, где у вас есть холодное место, у вас есть влага. Итак, у вас есть плесень, дискомфорт и потенциальные проблемы с конденсатом».

Уменьшение размеров отопительного оборудования — неотъемлемая часть достижения высокой производительности — влияет на уравнение, объясняет Мэй. «Мы больше не ставим гигантские радиаторы в зданиях. Поскольку мы минимизируем систему отопления, мы должны быть осторожны с пассивным страхованием от любых повреждений плесени или влаги в оболочке здания, потому что у нас больше нет этих гигантских, негабаритных систем отопления в этих зданиях для решения этих проблем».

Изолирующие парапеты. Для парапетов, говорит Мэй, наиболее подходящим решением является относительно простая изоляционная пленка. «В Нью-Йорке у вас в основном есть строительство из бетонных блоков, поэтому у вас будет парапет, который в большинстве наших проектов будет построен из трех или четырех рядов CMU», — говорит Мэй. «И если вы делаете внешнее изолированное здание, вы просто берете эту изоляцию и проводите ее прямо к верхней части парапета, через верхнюю часть парапета, а затем вниз по внутренней поверхности этого парапета, чтобы он соединился с утепление кровли. (Мы пытаемся сделать наружную изоляцию крыши на каждом проекте, который мы можем.)”

Это достаточно просто, — говорит Мэй, — но сложность заключается в таких вещах, как «Хорошо, как мне установить кронштейн для перил или как мне установить крышку парапета? Как мне установить спутниковую антенну?» Часто мы делаем слой фанеры или какой-то доски, чтобы покрыть эту изоляцию, и это дает нам возможность прикрепиться». По словам Мэя, фанера приклеивается к наружной изоляции, которая, в свою очередь, приклеивается к стене CMU.

Более тяжелые предметы, такие как спутниковые тарелки, могут потребовать предварительной блокировки, говорит Мэй. «Это похоже на кухню, — говорит он, — где вы строите с прицелом на подвесные шкафы. Вы ставите блокировку там, где вам это нужно. Вы строите структуру таким образом, чтобы впоследствии можно было закрепить эти компоненты. Но вы должны планировать это заранее».

Изоляция балконов. Террасы в малоэтажном деревянном каркасном здании достаточно просто изолировать от основного здания, просто соорудив отдельно стоящую самонесущую платформу. А вот консольные балконы в типовых городских бетонных домах — более сложная проблема. Теоретически можно обернуть утеплителем балкон, спереди и снизу, но Мэй говорит, что такой подход проблематичен. «С этим возникают огромные проблемы с гидроизоляцией, не говоря уже об основных проблемах с порогом». Вместо этого Мэй предпочитает подход изоляции балкона от основной структурной плиты с помощью предварительно изготовленного изолирующего компонента, такого как Isokorb Shöck или HIT Halfen. Эти компоненты предназначены для установки на краю плиты перекрытия перед заливкой бетона. Они состоят из изолирующего пенопластового сердечника, арматуры из нержавеющей стали и несущей поверхности из бетона или стали. «Компании производят множество линеек продукции, — говорит Мэй. «Просто нужно найти правильный. Различные цены и мощности будут зависеть от ситуации».

«Арматурный стержень из нержавеющей стали по-прежнему является тепловым мостом, но его проводимость гораздо меньше, чем у мягкой стали, — говорит Мэй. «Это не идеально. Это не устраняет тепловой мост полностью. Но он хорошо справляется со своей задачей — достаточно хорошо, чтобы мы не беспокоились о таких вещах, как температура поверхности, конденсация или рост плесени».

Техника совсем не простая, говорит Мэй. «Это должен делать инженер-строитель. Это должно быть тщательно определено, и команда должна понять детали установки, чтобы привязать нержавеющую сталь к арматурному мату главного здания. Так что это определенно не то, что вы бы вставили в план за пять минут до того, как начнете строить. Но это определенно выполнимо, и мы сделали это в довольно многих проектах».

Терморазрыв Isokorb от Schöck создает изолированное конструктивное соединение между балконом и основной плитой перекрытия здания. Инженерное соединение устанавливается до заливки бетона и интегрируется в арматурный мат плиты.

Развивающиеся коды. В дальнейшем Мэй ожидает, что городские нормы уделят больше внимания мостам холода. «Думаю, в ближайшие пару циклов кода на него начнут вводить ограничения. Я думаю, что сначала это будут свободные ограничения, а затем кодовый цикл после этого станет очень интенсивным. Я думаю, что это траектория, по которой мы идем».

Фото 1 Теда Кушмана; фото 2 предоставлено компанией Schöck North America

Термическое разделение парапета крыши — Решения для теплового моста

Термическое разделение стойки крыши. Соединения стоек и подкладок крыши создают тепловой мост через изоляцию крыши, снижая значение R крыши. В дополнение к потерям тепла в этих соединениях также существует потенциальный риск образования конденсата внутри кровельного узла.

Терморазрыв парапета. Парапет и переход края крыши к стене также являются источниками теплопотерь в ограждающих конструкциях здания. Термическое моделирование показало, что значение R наружной стены может быть снижено на 60% из-за теплового моста в месте соединения крыши и стены.

Стойки крыши, анкеры, крепления и соединения парапетов

Тепловой мост обычно возникает там, где изоляция крыши встречается с задней стороной парапетной конструкции. Изоляция прерывается или делается прерывистой на этом стыке, создавая потери тепла по периметру линии крыши здания. Для повышения энергоэффективности здания утепление должно быть выполнено сплошным на стенах парапета и краевых деталях крыши.

Более высокие парапеты действуют как охлаждающие ребра, отводя тепло из здания, где есть зазор между крышей и стеновой изоляцией.

В отличие от стен и крыш обе стороны парапетов подвергаются воздействию внешних факторов. Чтобы улучшить потери тепла в этом месте, в некоторых проектах используется изоляция полости или «обертывание» стены парапета. Однако из-за того, что полости парапета не кондиционированы и расположены за пределами ограждения здания, сохраняется риск возможного образования конденсата на поверхностях материала внутри парапета.

Для короткой конструкции парапета без полостей изоляция может быть нанесена на заднюю сторону парапета и под настил для создания непрерывной изоляции от крыши до стены. Необходимо выполнить тепловое моделирование для проверки температуры поверхности материала внутри парапета. Если есть риск образования конденсата, под парапетом следует использовать терморазрыв.

Когда парапеты «обернуты», температура внутри все еще может упасть ниже точки росы из-за воздействия на обе стороны конструкции. Термическое разделение обеспечивает более эффективную непрерывную изоляцию и поддерживает температуру материала выше температуры точки росы.

Для парапетов из стальных балок, бетона и каменных блоков соединение изоляции крыши с изоляцией стен с использованием структурного терморазрыва под стеной парапета создает непрерывную изоляцию и минимизирует потери тепла из-за тепловых мостов.

Стойка экрана крыши, анкер крыши и соединения поддона создают тепловой мост, так как они проникают в изоляцию крыши в месте соединения с основной конструкцией. Номинальное значение R теплоизоляции крыши уменьшается в области соединения, но, что более важно, тепловые мосты охлаждают поверхности материала внутри узла крыши, где может образовываться конденсат. Это особенно важно для зданий с более высоким, чем обычно, уровнем относительной влажности или для холодильных камер.

Установка терморазрыва правильной конструкции на этих соединениях улучшит значение теплоизоляции крыши и предотвратит риск образования конденсата. Расположение термического разрыва в сборке крыши имеет важное значение, и необходимо провести анализ точки росы, чтобы убедиться, что температура поверхности всех материалов, расположенных ниже воздушной или паронепроницаемой изоляции, выше температуры точки росы.

Конструкционный терморазрывной материал TBM-1

Конструкционный терморазрывной материал TBM-1 и TBM-2 снижает потери тепла в стальных и алюминиевых соединениях, проходящих через тепловую оболочку крыши. Блоки терморазрыва Thermoblock снижают потери тепла в парапетах, обеспечивая непрерывную изоляцию в месте перехода крыши к стене и повышая энергоэффективность крыши.

Проводимость зависит от толщины и перепада температур, поэтому необходимо тщательно учитывать толщину термического разрыва. В любой конструкции соединения с термическим разделением цель состоит в том, чтобы использовать соответствующую теплопроводность, которая поможет сборке стены соответствовать требованиям энергетического кодекса.
