Принцип работы и устройство отопительной печи Булерьян

03.03.201628.09.2018 Юлия3770 Views 0 Comments Для дома, Металлическая, Отопительная

«Булерьян» – это разновидность печей, для которой характерно наличие цельной конструкции. Агрегат состоит из бочкообразного стального корпуса, в котором оборудована двухуровневая топка, и системы труб, расположенных как внизу, так и вверху печи.

Отопление «Булерьяном» происходит по следующей схеме: нижние трубы обеспечивают поступление холодного воздуха, а верхние – прогретого. За счет разницы в температурах входящего и выходящего потоков решается вопрос нагнетания воздуха.

Наименьшая модель печи «Булерьян» на дровах способна нагревать около 5 м³ в минуту. С помощью устройства большего размера можно обогреть помещение объемом до 1 тыс. м³, с выводящим горячим потоком в 50 м³ за минуту. Именно эти показатели делают печь «Булерьян» эффективным отопительным устройством.

Подобный агрегат пользуется популярностью среди владельцев загородных домов благодаря максимально коротким срокам прогревания небольшого помещения. Так, в течение 25 минут можно нагреть площадь в 40 м² до комфортной температуры.

Содержание

• 1 Преимущества и недостатки
• 2 Принцип работы устройства «Булерьян»
• 3 Почему печное устройство задымило
• 4 Итог

Преимущества и недостатки

Среди многочисленных положительных свойств печи «Булерьян» на дровах можно выделить следующие:

• прогревание помещения до комфортной температуры за короткий период;
• экономный расход топливного сырья;
• отсутствие сложностей при установке конструкции;
• исключена возможность получения ожога, так как обшивка печи практически не нагревается;
• удобство обслуживания и ухода;
• и самое важное – высокий показатель КПД, что обычно не характерно для агрегата с открытым типом топки.

Среди недостатков отмечают следующее:

1. Некоторую трудность представляет обогрев отдельных помещений, разделенных стенами. Эту проблему можно решить, смонтировав в комнатах специальные воздуховоды.
2. Снижение температуры воздуха в помещении после прогорания топлива. Для устранения этого недостатка потребуется закладка сырья в топку каждые 5-8 часов в зависимости от интенсивности горения.

Как видите, эти моменты связаны с особенностью работы печи. В целом же установка «Булерьяна», его эксплуатационные характеристики и обслуживание конструкции не вызывают особых сложностей и нареканий.

Принцип работы устройства «Булерьян»

Изначально этот вид печи был предназначен для канадских лесорубов. Агрегат изготавливался специально под их условия работы, а именно частые переезды зимой с одного места на другое. Поэтому основными требованиями, предъявляемыми к конструкции, выступали следующие моменты:

1. Безопасность и эффективность. Печь должна была прогревать помещение за короткий срок.
2. Соблюдение условий быстрого и легкого монтажа конструкции, отсутствие сложных настроек и процессов регулировки.
3. Исключение возможности получения ожога за счет выбора материала и правильного выполнения обшивки печи.
4. Невозможность попадания угарного газа в комнату.
5. Сравнительно небольшой вес всего сооружения.

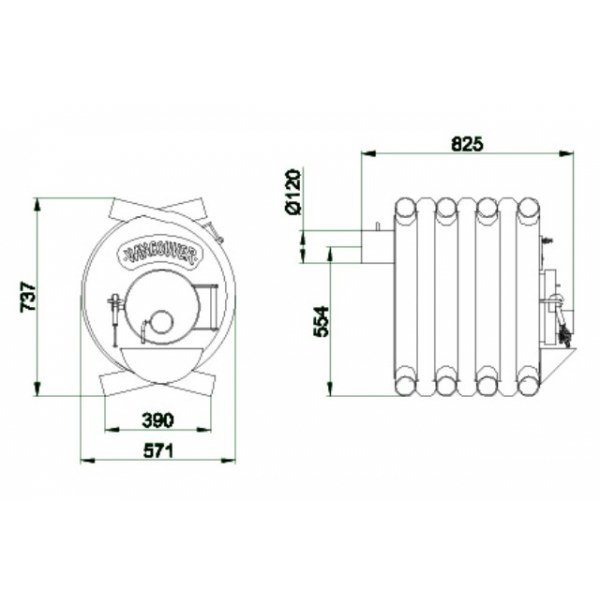

Прежде чем приступить к описанию конструкции агрегата, советуем обратить внимание на чертежи:

Теперь переходим к изучению устройства печи «Булерьян». Компактная модель имеет корпус, выполненный в форме цилиндра. Агрегат для обогрева габаритного помещения изготавливается в виде капли (при поперечном сечении).

В большинстве случаев трубы располагаются в корпусе, выступая за его границы всего на треть. При этом изделия изогнуты по синусоиде.

Такая форма позволяет создать оптимальные условия теплоотдачи, когда в трубы, расположенные снизу, поступает холодный воздух. Двигаясь по каналам, поток постепенно прогревается и на выходе становится уже горячим.

При активном горении дров температура воздуха может подняться до 120о градусов и более. За одну минуту производится перекачивание 4-6 м³, что является хорошим показателем, подтверждающим процесс быстрого прогревания помещения.

Что касается топки, то она состоит из трех составляющих. Верхняя и нижняя части устройства для сжигания горючих веществ отделены по одной четверти. Снизу устанавливаются чугунные колосники либо стальная решетка толщиной более 4 мм. Верхняя часть топки отделяется стальным листом, в котором выполнены отверстия. Перегородка устанавливается горизонтально и немного не доходит до дверцы. Этот элемент выполняет функцию вторичной камеры, где догорают газы, выделяющиеся в процессе горения топлива. Воздух при этом поступает из топки и проходит через отверстия в перегородке. Таким образом, совершается неполный процесс сгорания сырья. Оставшаяся часть газов догорает в канале.

Широкоформатная дверца изготавливается с герметичным прилеганием. Здесь же предусмотрен патрубок со встроенным поворотным дросселем, играющим роль поддувала. Благодаря регулировке положения ограничитель влияет на интенсивность сгорания топлива. Иногда изготовителями предусмотрено наличие градуированной шкалы для дросселя.

Главная особенность печи «Булерьян» на дровах заключается в том, что часть процесса сгорания топлива переносится в трубы. Оставшиеся газы перемещаются из верхней конструкции топки в горизонтальную плоскость дымохода, равную 1 м. Такой участок является обязательным для печи типа «Булерьян», так как именно здесь происходит торможение сгорания газов, позволяющее им слегка остыть. После горизонтального участка дымовой канал направляется кверху. В месте поворота в дровяной печи «Булерьян» предусмотрена установка специального устройства – экономайзера, завершающего работу по дожиганию пиролизных газов.

Благодаря этому прибору КПД печного сооружения достигает 80%, а без него – 60% (что тоже считается хорошим результатом).

На участке дымовой трубы длиной 15-30 см осуществляется вторичный процесс сгорания газовых остатков. При этом горение происходит периодически, вспыхивая и затухая. Чтобы получить такой эффект, необходимо хорошо утеплить трубу. Для этих целей подойдет любой термоизоляционный материал, способный выдерживать высокую температуру, например, базальтовая вата или минеральный картон. Количество слоев зависит от технических характеристик используемого материала.

Не до конца остывшие газы после прохождения горизонтального отрезка трубы поступают в ранее утепленный участок, где благодаря произведенной термоизоляции происходит скопление большого количества тепловой энергии. Как следствие, температура газовых остатков повышается, и они вновь разгораются. Вспыхнувшая смесь углеводородов начинает увеличиваться в объеме, но ограниченность пространства приводит к закупориванию просвета трубы. Образуется газовая пробка. Вещество догорает, остывает и рассасывается.

Затем процесс повторяется. Его интенсивность и частота зависят от качества топлива и положения дросселя. Необходимо отметить, что печь «Булерьян» автоматически выполняет настройку под заданные параметры, не требуя регулировки.

Следующая составляющая конструкции – шиберная заслонка. Она устанавливается на выходе из топки и нужна для настройки интенсивности тяги. Шибер выполняется диаметром меньшим на 20%, чем у дымохода. На заслонке вырезается часть – сектор, равный четверти окружности. Эта заглушка приваривается на металлический стержень и прикрепляется к трубе. Шибер и дроссель на дверце позволяют выбирать режим горения. Работа печи напрямую зависит от топливного сырья и положения шибера с дросселем.

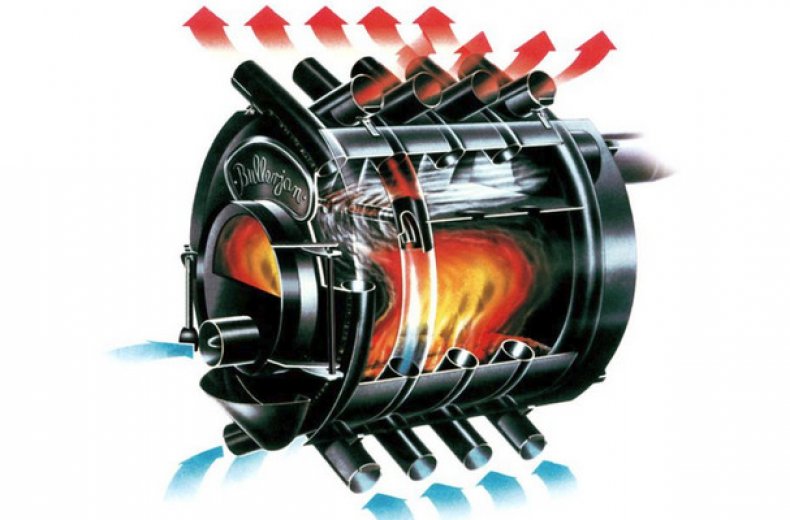

Ниже находится визуализация всего вышеописанного, а именно схема «Булерьяна»:

Почему печное устройство задымило

Для безопасной эксплуатации печи необходимо тщательно подготовить основание, соблюсти все требования, предъявляемые к монтажу дымохода, и обеспечить регулярное обслуживание конструкции. Во время использования печи владельцам следует обращать внимание на работу устройства, появление определенных признаков, указывающих на неисправность оборудования.

Ниже представлено несколько типовых причин, по которым может дымить печь:

1. Недостаточное утепление канала. Конвекционный вид агрегата накладывает требования на дымоотводную систему. Рекомендуется использовать керамические или сэндвич-трубы.
2. Скопление дегтя на стенках дымохода. Необходимо выполнять его очистку хотя бы один раз в год.
3. Низкий уровень высоты канала. Ее минимальный показатель равняется 3 м. Важно правильно высчитать высоту между коньком кровли и зонтиком.

Если выполнять все эти условия, регулярно проводить работы по уходу за конструкцией, удастся избежать проблем с плохой тягой и задымленностью.

Итог

Надеемся, эта статья смогла убедить вас в оригинальности и целесообразности конструкции «Булерьяна», тем более что уже многие смогли удостовериться в этом на практике. Подобная дровяная печь, отзывы о которой можно найти на форумах, является довольно популярным и эффективным видом оборудования.
