Содержание:


Описание термостатов и принцип работы
Виды термоголовок для батарей
Классификация термоклапанов для радиаторов отопления
Особенности монтажных работ — как установить регулятор температуры правильно
Правила настройки


Прежде чем рассказывать о термостатах, необходимо понять, в каких случаях требуются эти устройства. Во-первых, термостат необходимо устанавливать на радиаторы в помещениях, где требуется регулировка температурных значений. В частности речь идет о верхних этажах высотных домов, в которых система отопления предполагает верхнюю подачу теплоносителя и вертикальную разводку. С помощью терморегулятора, установленного на батарее, задается определенное значение температуры, и тепло в квартиру подается с установленными параметрами.



Однако следует помнить, что термостат не используется для повышения теплоотдачи радиатора. Кроме того термостаты не совместимы с чугунными батареями, которые характеризуются значительной тепловой инерцией.


Поэтому перед выбором и установкой регулятора на батарею важно подробно изучить виды приборов, а также особенности их монтажа и использования.

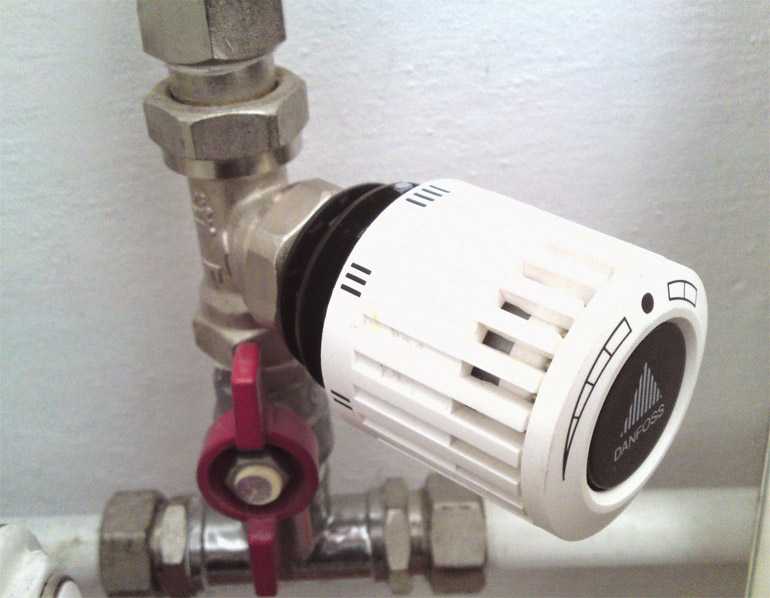

Описание термостатов и принцип работы


Конструкция устройств, с помощью которых регулируется температура радиатора, выглядит следующим образом:

  • Термоклапан. Эта часть представляет собой обычный вентиль, который состоит из металлического корпуса с проходным отверстием, седла и конуса. По сути, конус является запорным механизмом, опускание и подъем которого влияет на пропускную способность вентиля.

  • Термостатический элемент является средством для приведения в движение запорного конуса. Термоэлемент выполнен в виде небольшого герметичного цилиндра, внутри которого находится тепловой агент. Цилиндр носит название «сильфон», в качество теплового агента используется газ или жидкость, объем которых сильно зависит от температуры.


Принцип работы терморегулятора заключается в следующем: при повышении температуры происходит увеличение объема теплового агента, что приводит к растягиванию цилиндра. Он в свою очередь оказывает давление на поршень, двигающий запорный конус. В результате поток теплоносителя перекрывается, а тепловой агент начинает остывать. Здесь можно наблюдать обратную реакцию: вещество-агент уменьшается в объеме, а цилиндр сжимается. Соответственно поршень возвращается в исходное положение, запорный конус открывает движение теплоносителя и головка нагревается вновь. Так поддерживается установленная температура в комнате с максимальной точностью.



Однако разные устройства характеризуются разной точностью, что объясняется их особенностями. Нагревание и остывание происходит постепенно, следовательно, сильфон сжимается и расширяется плавно. Поэтому подача теплоносителя открывается и закрывается также плавно. Из этого следует, что максимально открытым или закрытым конус не бывает.


Для каждой термоголовки существует гестезис — показатель, характеризующий величину погрешности. Наименьшее значение этого показателя говорит о более быстрой реакции устройства на изменение температуры.


Решаясь на установку регулятора на радиатор отопления, следует запомнить еще одну особенность: радиатор в этом случае не будет прогреваться полностью и равномерно. Чтобы понять, что такое состояние не является причиной образования воздушных пробок или засоров, нужно снять термоголовку. Исправный радиатор должен равномерно прогреться.

Виды термоголовок для батарей


Под термоголовкой для радиатора принять понимать верхнюю сменную часть устройства.


Выделяют несколько ее видов:

  • Ручная.

  • Механическая.

  • Электронная.


Термоголовка механического типа термостатического регулятора на батареи считается базовой комплектацией, на основе которой выпускают различные модификации, различающиеся по стоимости и характеристикам. Производители высшего уровня выпускают изделия, в которых вентиль совместим с любым термоэлементом.



Ручной терморегулятор, по сути, является тем же вентилем, который работает по аналогичному принципу. То есть при вращении ручки изменяется количество проходящего теплоносителя. Единственным отличием можно назвать следующее: ручной механизм можно снять, заменив его механическим или электронным устройством. При этом сам корпус снимать или менять не нужно, он является универсальным. Главное знать, как снять регулятор температуры с батареи.


Термоголовка электронного типа считается самой дорогостоящей и массивной. В корпус этого варианта можно вставлять батарейки, для этого имеются специальные ниши. Основным отличием можно назвать большие возможности. К примеру, на протяжении всего времени можно поддерживать стабильную температуру. Кроме того существует возможность задавать определенные значения по дням недели или часам. Если жильцы не находятся в квартире в течение дня, то необязательно в это время создавать комфортный микроклимат. Достаточно запрограммировать термоголовку и к определенному времени воздух в помещении прогреется до установленной температуры. Из этого следует, что с помощью электронной термоголовки можно сэкономить на отоплении, поддерживая при этом уровень комфорта.


В зависимости от используемого температурного агента регуляторы температуры на радиаторе отопления делятся на два вида:

  • Газовые.

  • Жидкостные.


При выборе устройства по этому признаку следует обратить внимание, что оба варианта имеют достаточно высокий качественный уровень, практически одинаковую скорость реакции на изменение температуры. При этом изготовление жидкостного терморегулятора более простое, а ассортимент более широкий.


Главным критерием выбора должен быть температурный диапазон, который способно поддерживать устройство. В большинстве случаев это значения от +6 до +26 градусов с небольшими отклонениями. Кстати, от широты диапазона зависит стоимость термоголовки, ее размеры, внешний вид и способ подключения.

Классификация термоклапанов для радиаторов отопления


Нижняя часть термостата – это клапан или вентиль, который подбирается в зависимости от используемой системы отопления. Следует сказать, что для различных систем производители выпускают разные регулирующие устройства. Например, для систем двухтрубного типа характерна балансировка за счет снижения давления на клапанах. Поэтому устройства в этом случае имеют малое проходное сечение и характеризуются большим гидравлическим сопротивлением.


Установка регуляторов на батареи отопления в однотрубных системах не даст положительного эффекта и в помещении будет намного холоднее. В этой ситуации можно устанавливать приборы, пропускная способность которых имеет значение не меньше 3.


Также имеются модели, предназначенные для систем с естественным движением теплоносителя. Для них свойственно более низкое гидравлическое сопротивление, что делает возможным использование указанных модификаций для однотрубных систем.



Поэтому следует очень внимательно изучить все характеристики регулирующих устройств.


В зависимости от способа подводки труб различают осевые, угловые или прямые регуляторы температуры для радиаторов отопления. Выбор модели в этом случае определяется типом подключения приборов отопления. К примеру, при боковом подходе труб прямой вентиль поставить удобнее, а при нижней подводке лучше воспользоваться угловым элементом.


Материал для изготовления термовентилей также может использоваться разный. Чаще всего производители отдают предпочтение металлам, характеризующимся высокой устойчивостью к коррозии. Для большей надежности на поверхность некоторых их них дополнительный защитный слой.


Основными материалами для изготовления регулятора температуры для батарей отопления можно назвать следующее:

  • Нержавеющая сталь. Это самый надежный вариант, но стоимость таких клапанов достаточно высокая, а в торговой сети они встречаются нечасто.

  • Латунь, может использоваться материал с нанесением слоя никеля.

  • Бронза, также может быть хромированной или никелированной.

Особенности монтажных работ — как установить регулятор температуры правильно


Перед тем, как установить терморегулятор на радиатор отопления, следует ознакомиться с некоторыми особенностями этого процесса. В большинстве случаев термостаты устанавливают на подающей трубе непосредственно перед входом в прибор отопления. Конструкция вентиля предполагает пропуск теплоносителя только в одном направлении, которое обозначено стрелкой на корпусе изделия.


Движение теплоносителя должно осуществляться именно в эту сторону. Работа устройства при неправильном подключении невозможна. Также можно установить прибор на выходе, но с обязательным соблюдением направления потока. Эффективность работы термостата от места установки не снижается.


При установке терморегулятора на батарею следует соблюдать и другие рекомендации производителя, в частности речь идет о высоте установки. Для большинства моделей оптимальным вариантом считается значение 0,4-0,6 метра от уровня пола, так как они откалиброваны для температуры, характерной для этой высоты.



Однако следует помнить, что некоторые модели радиаторов имеют нижнее подключение, для них высота установки определяется индивидуально. Если нет возможности подобрать модель с определенными параметрами, можно установить значение температуры меньше рекомендуемого. Дело в том, что воздух на полу всегда холоднее, а датчик запрограммирован на поддержание температуры на уровне верхнего края прибора отопления. Следовательно, в помещении будет довольно жарко.


Также можно воспользоваться вторым вариантом, который предполагает самостоятельную настройку прибора. С основными действиями в этом случае можно ознакомиться в прилагаемом паспорте.


Кроме того существует третий вариант – установка на батарею отопления регулятора, оснащенного выносным датчиком. В этой ситуации высота установки значения не имеет, главное, правильно расположить датчик. Стоит учесть, что цена на такие модели достаточно высокая, поэтому при дефиците семейного бюджета лучше воспользоваться другим вариантом.


Важным условием при монтаже термостатической головки является ее расположение, прибор обязательно должен быть развернут горизонтально. В противном случае поток горячего воздуха всегда будет омывать головку, и вещество в сильфоне будет постоянно нагретым. Следовательно, прибор отопления будет постоянно выключен, а результат – в помещении холодно.



Ситуация с радиатором, установленным в нише или закрытым шторами, выглядит немного лучше. В этом случае термоэлемент большую часть времени находится в нагретом состоянии. Такая ситуация имеет два решения: регулятор температуры настраивают на большее значение или используют выносной датчик. Второй вариант будет стоить на несколько пунктов дороже, однако точка контроля выбирается в индивидуальном порядке.


Перед тем, как установить терморегулятор на батарею, следует позаботиться об обязательном наличии нерегулируемого байпаса. Это предотвратит блокировку стояка при закрытой подаче на прибор отопления и не доставит неприятностей соседям.


Тип соединения термоклапанов может быть двух видов и зависит от типа используемых гаек, которые могут быть накидного или обжимного типа. В соответствии с этим применяется для определенного вида трубных элементов. Тип соединения и рекомендуемый вид труб указывает производитель в сопровождающей документации.

Правила настройки


Поддержание комфортной температуры зависит от того, как работают терморегуляторы на батареях, и от правильно выполненной настройки. Этот процесс предполагает выполнение следующих действий:

  • Включают отопление и закрывают дверь в помещение.

  • В том месте, где планируется проводить контроль температуры, устанавливают термометр.

  • Поворачивают головку регулятора влево до упора, полностью открывая поток теплоносителя.

  • Ждут, пока значение температуры не поднимется на 5-6 пунктов.

  • Поворачивают головку в крайнее правое положение, тем самым перекрывая поток теплоносителя. Это должно привести к постепенному охлаждению воздуха в комнате.

  • Когда в помещении установится комфортная температура, начинают открывать клапан. Головку поворачивают до тех пор, пока корпус не станет нагреваться, а теплоноситель не начнет шуметь. В этом положении можно оставлять термоголовку, так как температура достигла комфортного значения. Для удобства потребителя на большинстве приборов имеется цифровая шкала, по которой можно ориентироваться при настройках и дальнейшей эксплуатации.


Настройку терморегулятора нельзя назвать сложным процессом, поэтому самостоятельно можно провести калибровку в соответствии в определенными условиями. В большинстве случае эта процедура имеет стандартную схему, хотя для некоторых моделей существуют некоторые исключения. О том, как установить регулятор на батарею, можно узнать в паспорте изделия.

Как установить терморегулятор на батарею отопления

Отопительные системы не всегда обеспечивают равномерный и желаемый подогрев комнат. Чтобы создать условия для настройки желаемой температуры, важно знать, как установить терморегулятор на батарею отопления.

Содержание

  • 1 Для чего нужен терморегулятор

  • 2 Необходимые инструменты и материалы

  • 3 Монтаж и настройка

Для чего нужен терморегулятор

Больше всего установки терморегулятора, как правило, требуют помещения с резким колебанием температур: кухни и комнаты на солнечной стороне

Терморегулятор присоединяется к трубам, ведущим к батарее, и даёт возможность регулировать поток тепла. Эффект обусловлен изменением объёмов жидкого теплоносителя. Если температуру нужно повысить — поток усиливают, если наоборот — уменьшают. Кроме того, если в доме установлен теплосчётчик, то можно немного сэкономить на коммунальных платежах.

Терморегулятор снабжён термостатом, который поддерживает выбранную температуру и регулирует объём поступающего тепла.

Необходимые инструменты и материалы

Установка предполагает наличие следующих инструментов и материалов:

  • терморегулятора;
  • запорных кранов;
  • отрезков трубы и фитингов;
  • сварочного аппарата;
  • разводного ключа;
  • сантехнического ключа;
  • пакли;
  • пасты для герметизации труб

Доверить установку лучше всего мастеру, который обладает необходимым набором инструментов и обеспечит гарантию качественной работы.

Монтаж и настройка

Если система отопления однотрубная, при установке термпорегулятора нужно будет поменять схему подключения радиатора

До проведения монтажных работ нужно произвести удаление теплоносителя из системы отопления. Обычно достаточно перекрыть краны отопительного стояка, они располагаются при входе в квартиру, и слить воду. Проводить установку регулятора следует до наступления холодов и отопительного сезона.

После удаления теплоносителя из труб и радиатора можно приступить непосредственно к самой установке:

  1. На некотором отдалении от радиатора обрезают трубы горизонтальной подводки и магистрали, затем отсоединяют.
  2. Устанавливают перемычки между трубопроводами.
  3. С запорного вентиля и термостата снимают хвостовики с гайками и вкручивают в пробки радиатора отопления.
  4. Подключают запорное и термостатическое устройство.
  5. Собирают обратно трубную обвязку батарей и производят её герметизацию.
  6. Систему отопления заполняют теплоносителем и проверяют трубы на протечки

Если терморегулятор был установлен правильно, регулировать температуру в помещении можно будет в пределах 5–30 °С

После завершения всех манипуляций по установке нужно произвести некоторые настройки, чтобы подобрать необходимую температуру. Предварительно следует исключить все возможные факторы, которые могут хоть как-то повлиять на неё (закрыть окна, исключить сквозняки, отключить вентилятор, кондиционер или обогреватель).

Алгоритм действий:

  1. Регулятор устройства нужно двигать против часовой стрелки до максимума. Это положение позволяет теплоносителю свободно проникать в радиатор и полностью заполнять трубы. Когда температура в помещении дойдёт до желаемой отметки или превысит её на несколько градусов, то головку радиатора поворачивают по часовой стрелке обратно.
  2. Радиатор будет постепенно остывать, и в комнате установится оптимальная температура. После клапан медленно приоткрывают. В момент, когда его корпус начинает нагреваться, а из батареи будет доноситься шум поступающего теплоносителя, необходимо прекратить вращение регулятора.

Более современные терморегуляторы обладают встроенной температурной шкалой, и на них можно выставить желаемую температуру сразу.

Установке терморегулятора — полезное обновление для дома. Оборудование позволяет поддерживать комфортную температуру в помещении и устанавливается достаточно просто.

  • Автор: CherryRain
