Как установить сэндвич трубу на баню: монтаж дымохода, как правильно установить своими руками трубу для печки

рассмотрим варианты установки через стену и через потолок

Содержание:

1. Установка и монтаж
2. Вывод через потолок
3. Как произвести монтаж через стену
4. Установка дымоотвода
5.  Подготовка ППУ (потолочно — проходного узла)
6. Проход дымоотвода сквозь крышу
7. Нужно ли утепление и как это сделать своими руками
8. Как сделать колпак на своими руками
9. Последовательность при работе
10. Финальные действия

Монтаж дымохода в бане из сэндвич труб – это самый оптимальный вариант металлического дымоотвода. Это небольшое по весу и компактное сооружение почти незаменимо в условиях, где в первоначальном плане дымовыводное устройство в жилище отсутствует.

Воплотить эту затею по монтажу не сложно. Все, что нужно – это скрепить основные детали и вспомогательные элементы в нужной последовательности.

При этом также нужно принять во внимание некоторые нюансы данного устройства. Без них правильно выполнить цельную и герметичную конструкцию не получиться. А выгляди такое сооружение вот так:

Сэндвич – конструкции, образованные из трех слоев получили свое название с легкой подачи известного жителя Англии. Дымоходы в бане с данным названием не являются исключением.

Отличительная особенность данных труб заключается в том, что между контуром из металла снаружи и таким же контуром в середине располагают изоляционный слой. Обычно его выполняют из базальтовых материалов.

Дополнительные элементы для монтажа:

• труба, оснащенная ревизией;
• хомуты для обжима;
• кронштейны и остальные детали:

Данный комплект помогает обеспечить нужное функционирование дымоотводной системы.

Сэндвич дымоход в бане отличается рядом преимуществ.

• Контур внутри сэндвич трубы хорошо переносит нагрев до большой температуры и влияние конденсата.
• Утепляющий материал при монтаже создает надежную защиту контуру снаружи от перегрева.
• Конструкционные особенности создают препятствия для проникновения воды на утеплитель.
• Создается нужный предел тяги, и и происходит разряжение газов.

Контур внутри этих материалов чаще всего выполняется из нержавейки, а этот вариант, как известно, отличается высокими антикоррозийными свойствами. Ставя за цель экономию, контур снаружи часто выполняют из не такого стойкого оцинкованного материала.

Таким образом, перед потребителем становится проблема выбора материала: предпочесть долго служащую нержавейку или вариант, позволяющий в некоторой степени сэкономить.

ВАЖНО! Материал для сэндвич трубы внутри подбирают с учетом его возможностей переносить высокую температуру. А изделие для наружного контура должна выполняться из жесткого материала, иначе его конфигурация не сможет оставаться без изменений.

Так же при монтаже используются:

1. Кронштейны на стенку для удержания постройки.
2. Ревизия, состоящая из окошка для очистки, сюда же входит и подставка.
3. Комплект переходников.
4. Тройники.
5. Колени, которые дают возможность поменять направление сооружения на 45градусов или под прямым углом.
6. Хомуты для скрепления раздельных деталей.
7. Платформа разгрузки. Она позволяет безошибочно рассчитать массу сооружения и убрать нагрузку с ее основания.
8. Для проведения дымохода через кровлю понадобятся крыза, розетта и окапник.

Установка и монтаж

Монтаж сэндвич дымохода в бане является самым простым видом прокладки сети для отвода продуктов горения. Небольшие с маленьким весом элементы постройки можно легко собрать посредством вспомогательных элементов.

Пред тем, как возводить такую конструкцию следует учесть следующие требования:

Видео

Самая подходящая протяженность от печи до грибка на кровле — 5 метров.

Трубу ставят вертикально, не делая уступов. Величину отклонения от вертикали допускают на тридцать градусов, и максимальный показатель отклонения в сторону – это один метр.

При условии, что дистанция от кровли до оголовка сооружения превышает полтора метра, необходимо ставить растяжку для того, чтобы зафиксировать его.

Если на крыше уложены горючие материалы, то на конце дымовыводящей конструкции нужно установить сетку — искроуловитель, ячейки у такого устройства должны быть 0,5х0,5 см. На кровле плоского типа дымоотвод над ее уровнем поднимают выше одного метра.

Расположенная горизонтально часть дымохода не должна превышать дистанцию больше одного метра.

Места, где стыкуются элементы, нужно оставлять на виду. Их нельзя оставлять внутри перекрытия крыши.

Прочистки и горизонтальные отводы не рекомендуют размещать на чердаке, в этом помещении такая конструкция должна проходить по направлению вверх.

Такой дымоход в бане собирается очень легко, это делается по принципу конструктора. Один конец одной детали «садят» в следующую деталь:

Для этого объем каждого элемента с одного края немного больше, чем ответный объем на другой его стороне. Надежность таких соединений повышают хомуты.

Видео

Правильный монтаж системы в бане не возможен без верной сборки конструкции. Начинать ее следует с закрепления к сэндвич трубе печи бани.

Такая работа предполагает использование стартового конуса. Один его конец «садят» на патрубок печи, а второй соединяют с прямым участком сооружения.

Зачастую дымоход в банном помещении – это простая конструкция, состоящая из выходящей от печки на улицу трубы. Через крышу и потолок они проходят с небольшим числом поворотов и вспомогательных приспособлений.

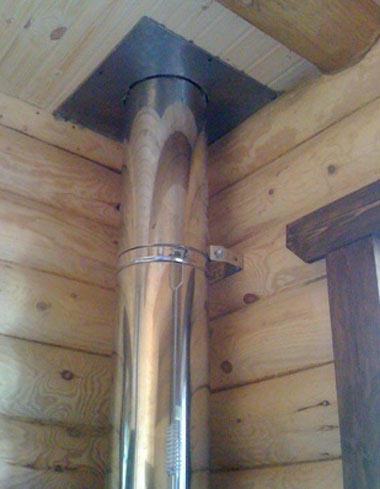

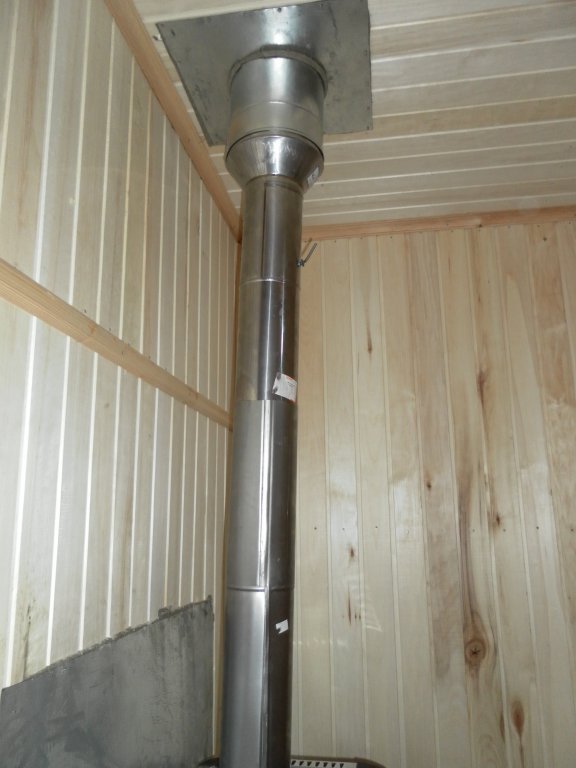

Вывод через потолок

Монтаж дымохода в бане через потолок выполняют следующим образом. Для выхода в потолочном покрытии устраивают специальный узел, который создает надежный крепеж и высокую пожарную безопасность:

Не смотря на то, что такая труба является конструкцией из двух слоев с не воспламеняющейся теплоизоляцией в середине, для повышения уровня безопасности в потолочном проеме для дымохода делают отверстие для монтажа небольшого патрубка, который по диаметру на 15-20 см больше диаметра дымохода.

С нижней части такое отверстие заделывают стальным листом. Ту часть, которая оказывается на чердаке, заполняют негорючим материалом. Для этого можно брать:

• базальтовую вату;
• песок;
• керамзит.

Трубопрокатный сортамент большого объема для изоляции  сэндвич  дымовывода позволяют заменить коробом из негорючих материалов:

В короб пропускают сэндвич  – дымоотвод, а пустое место тоже заполняют негорючим материалом:

Детально, о том, как проводят такие работы, рассказывает предоставленное видео.

Как произвести монтаж через стену

Монтаж дымохода в бане через стену используют в тех ситуациях, когда выпуск этого устройства  от печи проще сделать через рядом расположенную стенку.

Данное решение позволяет снизить количество необходимых узлов, которые придется выполнить при прохождении конструкции сквозь потолок. Важное достоинство такого способа заключается в том, что очищать такую постройку намного проще.

Максимальное расстояние горизонтального участка такого дымохода должно равняться одному метру. Увеличение этой дистанции приведет к снижению тяги. Если все-таки используют более протяженный горизонтальный участок, то при этом устанавливают принудительную вентиляцию.

Видео

Горючие стены не должны проходить от дымохода ближе, чем полметра. Самое главное при выводе через стенку сделать ее проем пожаробезопасным. Проем в сене может быть круглым, а может быть квадратным. Главное при работе выдержать все нужные дистанции. До защищенных горючих материалов не должно быть меньше 40 см, а до незащищенных – не менее 50 см.

Проводя дымоотводное устройство сквозь стенку брусовой бани, его нужно не только установить в соответствии с противопожарными нормами, но и правильно закрепить. Для этих целей с двух сторон стены монтируют два стальных листа.

Установка дымоотвода

Монтаж сэндвич дымохода в бане своими руками можно сделать, как говорят мастера «проще простого». Все дело в простоте сборки данной конструкции. Эту сборку очень наглядно демонстрирует предоставленное видео.

От печи до котла располагаю небольшой кусок сэндвич  трубы без изоляции. Это следует принять, как должное. Насколько бы не стояла прочная труба, непосредственно возле печки она быстро прогорает.

Видео

Также производя самостоятельный монтаж системы вывода дыма в бане, необходимо учесть обязательное возникновение конденсата на внутренних стенках. Конденсат является химически агрессивным. Для выводки этого нежелательного продукта на горизонтальных и наклоненных участках ставят специальные тройники.

Особенностью сэндвич – видов в данной ситуации является то, что их монтаж производится раструбом внутренних труб вверх. Так конденсат не сможет не выйдет за пределы дымоотвода. А верхняя оболочка состыкуется в другом порядке. Это также предотвращает попадание продуктов горения в жилье.

Большинство специалистов советуют сопровождать такую работу герметизацией стыков, потому, что подсос воздуха в значительных объемах снизит тягу, а иногда может ее остановить совсем.

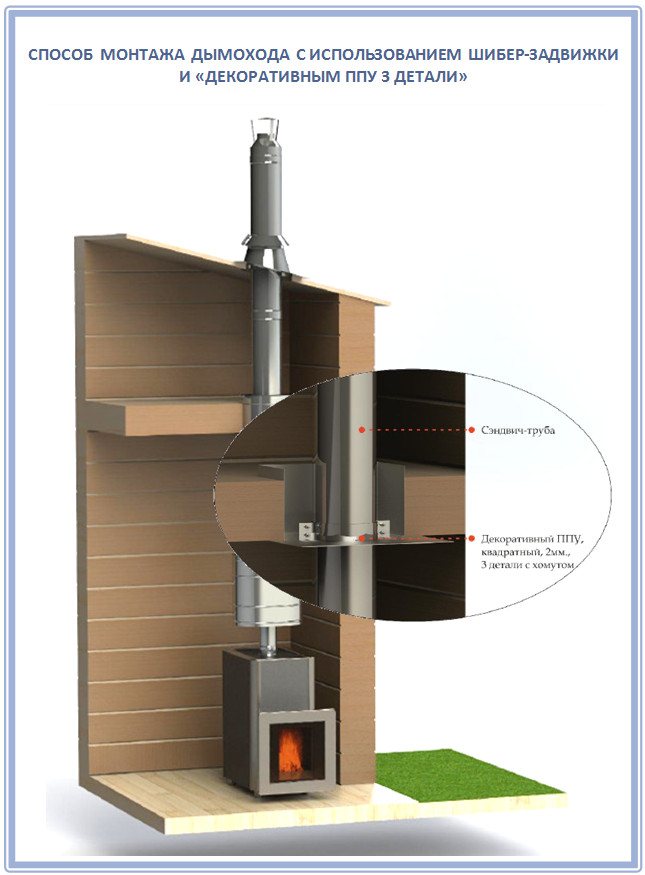

 Подготовка ППУ (потолочно — проходного узла)

Название ППУ получила потолочная разделка, по-другому ее именуют – потолочно — проходной узел:

Монтаж ППУ дымохода в бане выполняется с учетом того, что на пути сэндвич  — конструкции не пройдет стропила или балка. Самый подходящий вариант, когда перекрытие делают уже при смонтированном дымоотводе.

Часто дымоотвод приходится проводить уже в построенном помещении брусовой бани. В таком случае определяют точное место проведения канала, и далее его распиливают в размер разделки.

Можно приобрести и поставить уже готовый короб. Покупать его лучше одновременно с остальными деталями общей конструкции.

Монтаж проходного узла системы в бане выполняют в следующем порядке.

• Посредством отвеса находят точку центра на потолке. Нитку прижимают к потолочной доске, а груз должен остановиться на середине сэндвич трубы выхода из печки.
• Затем переворачивают короб и прикладывают его. Совмещают центр на коробе и такое же место на отмеченной точке, делают метки для распила.
• После этого собирается первая часть отвода и деталь с шибером. Она одевается на разделку. На деталь перехода крепят трубу, выходящую с потолка на чердачное помещение.
• Краевые места короба саморезами крепят к потолку.
• Затем действия производятся на чердачном помещении. Пустое место короба заполняют материалом с низким показателем проводимости тепла и горючести.

Выполняя правильный монтаж проходного узла, необходимо запомнить несколько простых правил:

1. Не смотря на толщину перекрытия, разделка обязана быть выше на 10 и более сантиметров.
2. В ситуациях, когда ППУ заполняют изоляцией, то крепить два элемента конструкции в таком месте не разрешают.
3. Состыковку над потолком двух частей дымоотвода можно выполнить на высоте не меньше 0,3 м.

Проход дымоотвода сквозь крышу

Монтаж дымохода бани в крышу нужно проводить при помощи разделки и с учетом наклона кровли. Она бывает уклонена на 15-35 градусов или 35-55 градусов.

После этого точно находят место, где пройдет дымоотвод. Определяются габариты, и вырезается отверстие с внутренней части. Затем проем производят в кровле, и выводится дымоотвод.

Подготовленный проем вначале зачищают, используя подкрышный листок, а на внешней части конструкции выполняется монтаж  крышной разделки. Величину угла наклона при этом определяют в соответствии к конусной части разделки, и загоняют краевые стороны под конек кровли. По стенкам трубы ставиться изоляция. Ее ставят только на полость внутри.

Видео

Нужно ли утепление и как это сделать своими руками

Видео

Учитывая, что нижняя часть трубы быстрее прогорает от высоких температур, при конструкции сэндвич её можно легко заменить. А для увеличения пожарной безопасности и наибольшей теплоотдачи печи всё же следует его утеплить.

Утеплитель предотвращает образования большого количества конденсата в сэндвиче, что является дополнительным преимуществом.

Как это можно сделать своими руками, описано ниже.

1. Для утепления потребуется два прямоугольных куска оцинковки, которые сворачиваются в цилиндрическую форму.
2. Нижнюю трубу надо обернуть утеплительным материалом. Сверху одевается труба большего размера и соединяется вальцовкой.
3. Хомут, вырезанный из листа железа, должен иметь ширину 20 см; по длине он должен быть равен длине покрываемой части трубы. Им дымоход скрепляется снизу и сверху.
4. Изготовленные трубы соединяются по схеме.

Эту несложную схему монтажа сэндвич конструкций можно использовать как при первом сооружении конструктора провода дыма, так и при замене его частей при перегорании со временем.

Технология сэндвич достаточно проста в основе своей конструкции и практически не требует особых умений.

Как сделать колпак на своими руками

Чтобы защитить сэндвич дымоход, необходимо обустроить выход путей специальным колпаком. Это поможет избежать перекладывание печной системы в ближайшие годы.

Видео: делаем флюгарка + колпак + дымник своими руками

К тому же в наше время материал для такой конструкции найти не сложно. Ориентируясь на чертежи, которые приводятся в качестве примера работы, можно быстро и легко выполнить все этапы по аналогии самостоятельно.

Последовательность при работе

Колпак может иметь разные формы, среди которых распространены более всего гнутые, конусообразные и плоские круглой, квадратной или прямоугольной поверхности.

Чтобы установить колпак прямоугольной формы  нужно ознакомиться с схемой расположенной ниже.

Металлический лист из нержавеющей стали (можно использовать оцинковку, медь и сплавы цинка с металлом).

1. Инструменты для работы.
2. Перчатки.
3. Флюгарка.

Для того, чтобы изготовить колпак самостоятельно впервые, лучше предварительно потренироваться на картонной бумаге. Соорудив одну-две таких заготовки, вы наглядно поймёте процесс изготовления.

Видео: Колпак своими руками

К тому же на их основе можно делать чертежи на лицевой стороне металлического листа, обведя картонку по контуру. На нём необходимо также прочертить все линии, которые будут использованы для загибов.

В центре рисунка на оцинкованном листе просверлите узкое отверстие диаметром 3-4 мм. Лишнее обрезается ножницами по металлу.

С помощью листогиба необходимо поэтапно прогнуть все части таким образом, чтобы получилась нужная форма.

Если нет данного устройства, можно сделать это с помощью подручных инструментов. При этом старайтесь, чтобы на колпаке не оставалось вмятин.

Кромка шириной в 1 см подгибается внутрь под углом в 45 градусов. Чтобы не получить расхождения по углам, начинать нужно именно с них, постепенно двигаясь к середине.

Далее нужно уже в обратную сторону загнуть по 2 см уже в верхней части конструкции под углом в 90 градусов. Далее сгибается центральная линия.

Теперь стоит проверить на ровность. Для этого надо установить под центр получившейся фигуры ровную тонкую палку и воткнуть в плошку с землёй. При правильно выполненной сборке не будет перевеса в какую-либо сторону.

После того, как все основные углы зачищены, обработаны, сведены и выровнены, нужно закрепить колпак на основание. Для этого изделия соединяются с помощью специального строительного клея.

Видео

Сверху можно дополнительно украсить его флюгером, который будет крутиться и показывать направление ветра. Чтобы ничего не упустить, воспользуйтесь приложенным видео уроком «Как сделать колпак своими руками».

Финальные действия

На этом этапе дымоотвод крепится регулируемый фартук и дымовыводящая конструкция наращивается до необходимых размеров.

Монтаж дымохода в бане из сэндвич труб будет выполнен правильно, если верно рассчитать соотношение его диаметра, высоты и объема. В данном случае также важен вид печки и ее мощность. От этих факторов напрямую зависит возможность тяги и то, насколько исправно он будет функционировать.

Дымоотводы в русской бане классического типа, должны строиться пожаробезопасными, не содержать много поворотов и загибов. Все свои действия нужно подчинять рекомендациям профессионалов, и горячее сердце банного помещения проработает бесперебойно очень длительное время.

Если в расчетах остаются «неясности», то стоит обратиться за советом к профессионалам. Потраченные деньги на это полностью компенсируются отлично действующим дымовыводящим сэндвич  — устройством, а значит и Вашим хорошим здоровьем.

Дымоход в бане своими руками: как правильно его сделать и установить трубы в банной печи

Содержание

• Конструктивные особенности дымоотвода для парной
• Выбор материала для дымохода в бане
  •
    Асбестоцементная труба
  •
    Черный металл
  •
    Кирпичный дымоход
  •
    Керамические дымоходы
  •
    Нержавеющая сталь
  •
    Стекло
• Какие трубы используют
  •
    Виды монтажа: где устанавливать
  • Внешнее размещение
  • Внутреннее размещение
• Можно ли произвести монтаж сэндвич-дымохода в бане своими руками
• На что следует обратить внимание при монтаже дымохода в бане
  • Как выбрать размер и форму дымоотвода
  • Диаметр трубы
  • Высота дымоотвода
• Общие рекомендации по монтажу
  • Подготовительный этап
  • Работы на крыше
  • Проход через стену
    • 1 вариант монтажа
    • 2 вариант монтажа
  • Изготовление и установка защитного (проходного) короба своими руками
  • Сбор конструкции дымоотвода
  • Закрепление: как правильно установить трубу дымохода в бане
  • Монтаж дымоотвода
  • Завершение монтажных работ
• Ошибки при устройстве дымохода в бане

Перед тем как приступить к монтажу, ознакомьтесь, как правильно произвести установку трубы дымохода в бане своими руками. Процесс во многом зависит от того, насколько грамотно вы сможете подобрать конструкцию, опираясь на параметры печи и объемы парной.

Кроме того, необходимо осознанно подойти к выбору материала, набора элементов и способа установки. А также в этой статье мы расскажем про основные конструктивные особенности дымоходных систем, и проблемы, которые могут возникнуть при неправильном монтаже.

Конструктивные особенности дымоотвода для парной

1.
   Дымоход представляет собой вертикальную конструкцию, смонтированную внутри бани или на фасаде здания. Ее основная задача состоит в отведении продуктов сгорания топлива со скоростью, достаточной для поддержания естественной тяги в печи.
2.
   Грамотно спроектированная конструкция обеспечивает быстрый нагрев бани, поддержание необходимого микроклимата в парной и экономного расходования топлива.
3.
   Наиболее частые проблемы дымоотводных каналов: Чрезвычайно сильная тяга, что приведет к быстрому прогоранию топлива без соответствующего нагрева парной. Слишком слабая тяга. В топку попадает неполноценное количество кислорода, вследствие чего прерывается процесс горения, а затем падает теплопроводность печи.
4.
   Грамотный монтаж дымоотвода является гарантом вашей собственной безопасности и максимально долговременным сроком эксплуатации.

Выбор материала для дымохода в бане

На рынке представлен широкий ассортимент сырья для производства дымоотводящих конструкций, коротко назовем каждый каждое из них.

Асбестоцементная труба

Обладает низкой стоимостью и простотой установки, однако, из-за пористой структуры может накапливать конденсат.

Черный металл

Очень хорошо проводит тепло и быстро нагревается, но при этом нет сопротивляемости коррозии. Обладает большой массой, что затрудняет процесс монтажа, а также требует сооружение фундамента.

Кирпичный дымоход

Модель является достаточно дорогой и непростой для установки, хотя её внешний вид очень приятен. Если не гильзовать внутри, конструкция забивается сажей, поддается воздействию конденсата, отсыреть, и в дальнейшем потрескаться и допускать утечку угарного газа.

Керамические дымоходы

Благодаря своей прочности керамика выдерживает высокую температуру, долговечна и может использоваться с любым из видов котлов. Тем не менее, установка такого дымоотвода является весьма дорогостоящей, а сама конструкция – низко ремонтопригодной. Поэтому заниматься установкой следует только квалифицированному мастеру, а хозяевам придется бережно относиться к этой вентиляционной системе.

Нержавеющая сталь

Большинство банных комплексов – домашних или коммерческих – используют именно этот вариант. Это обусловлено отличной устойчивостью к воздействию атмосферных явлений, сажа фактически не скапливается, а прослужит установка долгие годы. Внешний вид хорошо подходит под любой экстерьер бани, блестящая поверхность радует глаз. Кроме того, эта конструкция довольно проста для обслуживания.

Наша продукция

Одностенные дымоходы

Двустенные дымоходы

Монтажные элементы

Стекло

Стеклянный дымовой канал – неплохой выбор, так как этот материал обладает минимальной инертностью, устойчив к влаге и коррозии. Постоянное повышение стоимости на установку такой конструкции обусловлено сложностью процесса и дороговизной огнеупорного стекла в целом. Поэтому такие дымоходы — самые дорогостоящие системы в наши дни, хотя стоимость вполне оправдана достоинствами этого варианта.

Какие трубы используют

Надо знать, что от того, каким образом будет выполнен монтаж дымохода банной печи, зависит вероятность пользования баней без угрозы для вашего здоровья.

Схема монтажа дымоотвода бывает двух конфигураций: внутренняя и внешняя. В зависимости от этого подбираются элементы дымохода.

Виды монтажа: где устанавливать

Установка может происходить на кронштейнах через стену или по прямой через крышу.

В первом случае вся система выносится в стену, а затем поднимается, примыкая к бане, но не проходя сквозь нее. Это смотрится более эстетично, при этом есть следующие плюсы:

•
  не задействуется свободное пространство парной;
•
  нет риска обжечься о сталь или камень;
•
  меньше вероятность возникновения пожара;
• проще – не надо делать отверстие через весь чердак;
•
  случаи задымления обнаружить легче, а также отследить общее состояние.

Но при этом:

•
  увеличиваются потери тепла, так как фактически сразу пар попадает наружу;
•
  сам монтаж сложнее из-за необходимости соблюдения размеров стыковки отверстия в стене и частей изделия;
• нагрев трубы больше в силу того, что газы отходят в горизонтальном направлении. При таком расположении увеличивается сопротивление топочных газов при движении по каналу;
•
  по количеству элементов данный вариант дороже на 10%, чем обычный.

При монтаже дымоотводящих систем по прямой через крышу дымоход располагается прямо, без изгибов, он отходит от котла и направляется вверх, где пересекает потолок и выходит с обратной стороны кровли. Достоинства такого подключения:

1.
   Устойчивая тяга за счет расположения дымовой трубы ближе к коньку крыши.
2.
   Сборник для конденсата находится в тепле, поэтому его прочистной карман сухой и чистый. Это продлевает срок службы.
3.
   Не образуются мостики холода в стенах, теплоизоляция не нарушается.
4.
   Устойчивость дымоотводящего канала выше за счет креплений к кровле. Сами крепежи можно выбрать дешевле, чем для варианта на фасаде.
5.
   Эстетичность сооружения не портится боковыми выводами дыма.
6.
   На улице находится лишь малая часть конструкции, которая портится со временем от снега и дождя. Осмотреть и очистить большую часть можно, не покидая здания.
7.
   Можно использовать неутепленные части дымоотвода, которые находятся внутри бани.
8.
   Данный вариант проще и дешевле в монтаже на 10%, чем при выводе через стену.
9.
    Дымовые газы идут вверх, нет препятствия для их выхода. Нагрев меньше, чем при горизонтальном соединении, так как сопротивление потокам дыма минимально.

При этом есть и слабые стороны:

1.
   Вероятность «пропустить» возникновение пожара выше, так как задымление возникает в перекрытиях, которые находятся на чердаке и на крыше, и их элементарно не видно вплоть до появления огня.
2.
   Потери тепла через крышу. Герметичность восстанавливается при обустройстве гидроизоляции до проведения покрытия.
3.
   Уменьшение полезной площади, так как по требованиям безопасности вокруг печной трубы для бани ничего не должно быть.
4.
   Увеличение расходов на изменение крыши и потолка парной, в частности, после окончания чистовой отделки.
5.
   При повреждении целостности дымоотводящей конструкции происходит задымление бани.
6.
   Подтеки конденсата и накапливаемая сажа портят внешний вид крыши.
7.
   Возможны ожоги от нагретых частей при нештатных ситуациях.

При принятии решения о способе монтажа требуется учесть следующие нюансы:

•
  размеры постройки – если очень маленькие, то логично сделать выносную конструкцию;
•
  парилка строится с нуля или в старом помещении – в первом случае можно сразу продумать вопрос изоляции;
•
  нужно ли отапливать соседние комнаты.

Внешнее размещение

Внешнее устройство дымового канала является более затратным и трудным в монтаже. Это связано с повышенными требованиями к соблюдению размеров стыковки отверстия в стене и частей изделия. При наружном монтаже требуется применять двустенные дымоходы во избежание образования конденсата и возникновения пожара. Именно внешние конструкции являются наименее воспламеняемыми, поскольку дым моментально направляется наружу, а не циркулирует по трубе, располагающейся в здании. Плюсом такой системы можно отметить отсутствие необходимости делать отверстие в потолочном перекрытии и крыши и экономия внутреннего пространства. При этом вероятность отравления угарным газом сводится к минимуму.

Внутреннее размещение

Главным достоинством внутреннего расположения дымоотвода является легкое обеспечение тяги в дымоходной конструкции, которое достигается вертикальным направлением отходящих газов. В данной конструкции основная часть будет располагаться во внутренней части здания, что дает возможность банному помещению нагреваться существенно быстрее. Однако, с точки зрения пожаробезопасности, такая конструкция более опасная, так как заметить задымление в потолочном перекрытии или на чердаке гораздо сложнее.

Можно ли произвести монтаж сэндвич-дымохода в бане своими руками

Применение такой конструкции позволяет предотвратить и защитить помещение от возможных пожаров. Благодаря утеплителю температура нагревания трубы обычно не выходит.

Существует определенная последовательность, сопутствующая проведению правильной самостоятельной сборки. Четкое соблюдение правил и рекомендаций производителя, гарантия бесперебойной работы дымоотводной системы.

На что следует обратить внимание при монтаже дымохода в бане

Ниже представлены указания касательно того, на чем необходимо сосредоточиться в первую очередь.

Как выбрать размер и форму дымоотвода

Малый размер сечения будет препятствовать отведению топливной продукции в нужном количестве. Объемное сечение, напротив, способствует слишком быстрому продвижению дыма, что не позволит как следует прогреть банное помещение. Это, в свою очередь, повысит расходы на топливо. Следует ответственно отнестись к данному пункту, поскольку от него будет зависеть результат.

Определиться с формой просто, если учесть основной принцип его работы. Дымоходам свойственно нагреваться неравномерно, вследствие чего, дым выходит на поверхность крыши по центральной оси. Отсюда следует, что правильная форма – круг. Цилиндрические конструкции гораздо быстрее обогревают помещение и не требуют излишних финансовых затрат.

Дымоход с прямоугольным сечением провоцируют завихрения, препятствующие необходимой тяге. Прямоугольная конфигурация допустима лишь в том случае, когда речь идет об отопительных приборах, не требующих мощной тяги.

Диаметр трубы

Масштаб определяется степенью силовой тяги банной печи и располагается в промежуточном интервале от 115 до 270 (мм). Тем не менее чтобы безошибочно определить диаметр, нужно ознакомиться с некоторыми предписаниями, указанными производителем в инструкции. Если же у вас не имеется схема установки дымохода для бани своими руками, то достаточно будет знать соотношение диаметров сечения разных форм. Выглядит это следующим образом:

•
  цилиндрическая – 1 к 10;
•
  прямоугольная – 1 к 1,5.

Для кирпичных дымоходов минимальный диаметр сечения должен составлять 140х140 мм.

Успешная работоспособность дымоходной системы в первую очередь зависит от того, как точно определен размер трубы.

Высота дымоотвода

По стандарту его высота должна составлять не менее 5 метров. Расчет высоты дымоотвода осуществляется в соответствии с основными техническими характеристиками материалов.

Канал должен располагаться не менее чем в полуметре над кровельным коньком и никак не ниже его уровня. При этом стоит учитывать толщину кровельного покрытия и угол наклона ската крыши. Высота выбирается без учета дымоходного «зонта».

Общие рекомендации по монтажу

Необходимо максимально подробно изучить информацию о том, как правильно сделать трубу дымохода в бане и все детали, касающиеся его установки, ведь от его качества будет зависеть надежность, срок эксплуатации, работоспособность и, прежде всего, ваша безопасность. Любая, казалось бы, незначительная ошибка может спровоцировать необратимые последствия.

Сначала нужно ознакомиться с главными указаниями специалистов и инструкцией (если есть в наличии).

Подготовительный этап

Следует предварительно защитить участки прохождения дымового канала сквозь перекрытия. Пошаговое руководство для этого этапа установки дымохода в баню своими руками выглядит следующим образом:

•
  Подготовка проходной трубы. Требуется заполнить ее наружность базальтовой ватой.
•
  Далее, нужно произвести изоляцию внутренней части узла – определитесь с точкой монтажа на перекрытии и подготовьте отверстие нужной формы.
•
  На участке сопряжения с потолком распределите еще один теплоизоляционный слой и затем приступайте к устройству разделки.
•
  Обязательно оставьте небольшой зазор между проходным узлом и дымовым каналом.

Работы на крыше


Данный этап начните с разборки кровли:

•
  Необходимо определить размеры как с внутренней, так и с внешней области крыши с учетом кровельного ската (наклона).
•
  Прорежьте внутри крыши отверстие. Для этого с двух краев обшейте области проемов металлическими листами, толщина которых должна составлять 0,5 (мм). Нужно сделать 4 отверстия величиной 450 на 450 (мм), методом квадратного сечения. Масштаб зависит во многом от переходника.
•
  для прохода дымохода через крышу используется крышная разделка или мастер-флэш. Их основная задача – герметизация прохода, защита от попадания влаги.


Обратите внимание: мастер-флэш необходимо заводить под верхний край кровли во избежание образования течи. Также стык с трубой пройти герметиком и закрепить все кровельными саморезами.




Проход через стену


Предлагаем вам ознакомиться более подробно с двумя схемами монтажа с подробным описанием.





В случае монтажа построениям дымохода для бани своими руками с боковым выводом процесс производится следующим образом:

1 вариант монтажа


Проход через стену, снаружи бани. Выбирая дымоход для дровяной печи в баню, необходимо остановиться на трубе из нержавеющей стали толщиной 0,8 мм. На патрубок печи (если она у вас металлическая) устанавливаем адаптер (является стартовым элементом при сборке по конденсату), потом одностенную трубу не менее 0,5м или теплообменник натрубный (если вы планируете иметь горячую воду в помывочной). На теплообменник ставим шибер. О необходимости шибера мы расскажем в отдельной статье.


Далее на шибер ставим колено под 90°, на него ставим старт-сэндвич для перехода с одностенной трубы на двустенную, а потом трубу сэндвич 1,0 м. Если у вас стена не широкая, то можно поставить трубу 0,5 м.





Важный момент: для прохождения стен и потолочных перекрытий необходимо обязательно использовать сэндвич.


Участок прохождения стены (как и потолка) является самым пожароопасным в бане, поэтому необходимо серьезно подойти к оснащению данного узла. Мы предлагаем устанавливать ППУ (потолочно-проходной узел) внутри парной, снаружи проем закрывается экраном (листом из нержавеющей стали). Если же стена у вас широкая, тогда потребуется второе ППУ для установки снаружи. В ассортименте компании Феррум имеется ППУ различной комплектации. Мы подробнее расскажем в отдельной статье по данному элементу.


В проходной узел необходимо неплотно уложить каолиновую вату или листы технической минеральной ваты слоем в 5-7 см, для того чтобы снять «лишнее» тепло. Больше закладывать вату не нужно, так как это может привести к перегреву сэндвича. Далее снаружи бани к трубе крепим сэндвич-тройник. Снизу тройника устанавливаем конденсатоотвод. Сверху к тройнику закрепляем сэндвич трубы 1,0 м количеством от 3 штук и более в зависимости от высоты бани.


Учитывая вес двустенных дымоходов вам потребуется снизу установить монтажную площадку и консоль для укрепления комплекта. Для устойчивости сверху к стене бане крепим дымоход стеновым хомутом. Финальным элементом основной трубы будет оголовок.





Следующим этапом работ будет подключение водяного бака на 75 л к теплообменнику, но об этом мы расскажем отдельно.


Особые указания:

•
  После того как вы проверили, что все элементы дымохода на месте, хорошо садятся друг на друга, мы рекомендуем перед установкой стыки промазать силиконовым герметиком на 150°.
•
  Все модули при монтаже крепятся внутрь предыдущего элемента узким концом (по конденсату).
•
  Не забываем, что все стыки сэндвич трубы, колена, тройника и адаптера необходимо скрепить хомутами. Все эти элементы имеются в широком ассортименте в линейке Феррум, прайс на которую можно найти на сайте.
•
  Длины элементов дымохода необходимо подбирать с расчетом, чтобы соединение не оказалось внутри перекрытий.
•
  Если в дымоходе имеется тройник, то его необходимо обязательно ставить на площадку монтажную с креплением. Расстояние между площадками должно составлять не менее 5,0 м друг от друга.
•
  Для прохождения перекрытий необходимо обязательное использование потолочно-проходного узла.

2 вариант монтажа


Внутренняя локализация дымохода. По набору элементов данный вариант почти не отличается от первого. Обязательно для прохождения потолочного перекрытия использовать сэндвич трубу.


Дополнительным элементом при монтаже внутри бани является крышная разделка.




Изготовление и установка защитного (проходного) короба своими руками

1.
   Сделать 4 металлических листа масштабом 50 на 50 (см) с вырезанным (посередине) отверстиями в соответствии с размером трубы.
2.
   Посредством сварочного аппарата соединить друг с другом имеющиеся листы или скрепить саморезами.
3.
   Получившийся в результате металлический короб утеплить при помощи базальтовой ваты, поверх предыдущего слоя сделать покрытие из фольги.
4.
   В короб вставляется труба. Устанавливается короб в потолочных переходах, фиксируется шурупами.
5.
   Затем закрепите на поверхности крыши стальной лист с предварительно вырезанным отверстием под дымоход.

Сбор конструкции дымоотвода





Когда печь располагается не четко под потолочным проемом, употребляется колено (отвод). Но не стоит злоупотреблять его количеством, поскольку внутри может скапливаться копоть и гарь.


Поверх крепится оголовок, который можно самостоятельно соорудить простым способом. Но все же рекомендуется приобрести готовый вариант.


Внешняя труба конструируется следующим образом:

1.
   Вначале к стене крепится колено, а только потом основное устройство.
2.
   В стену крепится уже готовый защитный короб, наполненный керамзитом, от которого наружу поднимается главная часть.
3.
   Затем, с внешней стороны помещения на нее крепится тройник. Каждую из деталей сцепляют поочередно.

Закрепление: как правильно установить трубу дымохода в бане


По завершении сборки дымохода закрепите тройник на монтажную площадку и плотно сожмите хомутами все имеющиеся стыки. На последнюю трубу (сэндвич) одевается конус, на конус одевается зонт или дефлектор, для предотвращения попадания атмосферных осадков и ветрового запирания дымового канала.


Трубу выше кровли более чем на 1,5 метра укрепляют хомутом обжимным под растяжку.




Монтаж дымоотвода


В потолочном или стеновом покрытии прорезается окно размером не менее 50х50 см. В данное отверстие монтируется проходной узел с отверстием равным диаметру трубы, плюс 3-5 мм, для свободного монтажа, который нужно закрепить специальными металлическими крепежами в заранее проделанные отверстия, после чего, скрепив со стеной. Затем в защитный короб вставляется труба. Со стороны чердачного помещения засыпьте металлический короб керамзитом. В качестве декоративного элемента по итогам монтажа можно использовать защитный экран из нержавеющей стали, который повышает пожаробезопасность.

Завершение монтажных работ


Далее, когда вы завершили процесс установки, обязательно снимите дополнительное покрытие с труб и вместо него нанесите огнеупорный герметик.




Ошибки при устройстве дымохода в бане

• Сборка по дыму, а не по конденсату. Самая частая и распространенная ошибка, которая очень быстро выводит из строя трубу.
•
  Расположение вплотную деревянных перекрытий к трубе в потолке и стенах. Экономия на ППУ.
•
  Применение материалов, строго противопоказанных для использования в качестве дымоотвода, поскольку некоторые из них могут спровоцировать возгорание.
•
  Недостаточная высота дымохода.
•
  Группирование сразу нескольких дымоходных конструкций в одну.
•
  Произвольный расчет масштаба и диаметра материалов.


Монтаж дымохода весьма серьезный процесс, требующий наличия необходимых навыков, внимательности, терпения, ответственного подхода к изучению информации о всевозможных способах монтажа. Если вы будете точно следовать инструкции производителей или советам, приведенным в данной статье, то точно не совершите ошибок в процессе.


Помните, что зачастую ремонт дымоходов обходится в разы дороже, чем просто услуги монтажа. Именно по этой причине все правила и рекомендации лучше соблюдать еще на этапе проектирования бани.

Сэндвич-труба для бани: установка своими руками

Содержимое

• 1 Сэндвич-труба для бани своими руками
  • 1.1 Устройство сэндвич-трубы
  • 1.2 Преимущества сэндвич-дымохода
  • 1.3 Правила выбора труб для бани
• 2 Как установить сэндвич-трубу в баню
  • 2.1 Этапы установки дымохода
  • 2.2 Подготовительные работы перед установкой
  • 2.3 Необходимые инструменты и материалы
  • 2.4 Сопряжение сэндвич-трубы и бани
  • 2.5 Как пройти через крышу
  • 2.6 Установка через стену
  • 2. 7 Как установить сэндвич-трубу в бане: видео
• 3 Заключение

В современных парилках каменные дымоходы массово вытесняются стальными конструкциями. Правильно подобранная сэндвич-труба для бани позволяет избавиться от массы проблем, сопровождающих кирпичную кладку, и при этом удешевить строительство печи. Ведь многие работы по монтажу сэндвич-дымохода в бане вполне доступны для выполнения своими руками.

Сэндвич — труба для бани своими руками

Самостоятельно браться за монтаж металлического дымохода имеет смысл, если работник имеет хотя бы общее представление о наиболее важных аспектах работы с сэндвич трубами . Для того, чтобы выбрать и поставить сэндвич для бани, нужно точно знать самые важные параметры дымохода:


instagram сторис вьювер
• Материал стен и теплоизоляция сэндвич;
• Диаметр внутреннего канала;
• Высота края дымохода над уровнем конька;
• Способ закладывания сэндвича на выходной фланец печи.

Кроме того, со специалистом необходимо будет решить проблему правильного устройства узла прохода через перекрытие и крышу.

Важно! Это один из самых сложных этапов монтажа, по важности его можно сравнить разве что со сборкой узла стыковки с топкой. Но если стык на печи в бане всегда можно отрегулировать и переуплотнить, то проблемы с крышей могут стать причиной пожара.

Более того, по статистике 2/3 всех пожаров происходит из-за неисправности дымохода. Сэндвич-труба в этом плане гораздо надежнее каменной кладки, но это не значит, что монтаж сэндвич-трубы в бане можно производить без соблюдения правил.

Устройство сэндвич-трубы

Конструктивно новый вариант дымохода для бани сильно отличается от традиционной кирпичной схемы или ее модификации — со стальным трубчатым вкладышем внутри дымохода. Новая сэндвич-труба для бани представляет собой коаксиальную конструкцию, иными словами, внутри трубы большего диаметра установлен трубчатый стальной швеллер:

• Внутренняя часть из жаростойкой и окалиностойкой стали толщиной 0,8-1,00 мм с применением вакуумной или аргонной сварки;
• Наружная оболочка изготовлена ​​из легированной стали, иногда покрытой никелем, алюминием или, как в случае с самыми дешевыми вариантами, термостойкой краской;
• Между внутренней и внешней оболочками сэндвича прокладывается плотный слой базальтовой ваты.

Важно! Никакая другая теплоизоляция, например асбестовое волокно в виде шнура, вермикулита или стеклянных гранул, для сэндвичей не используется.

Асбохризотиловое волокно быстро выгорает из-за образования конденсата, кроме того, данный вид утепления не рекомендуется использовать в помещениях бани, так как остатки материала изоляции труб могут попасть в парилку или даже в моечное отделение. Не рекомендуется использовать минеральную вату или любой другой волокнистый материал, применяемый для утепления помещений, в том числе и для бани.

Термостойкий корпус удерживается внутри декоративной специальной витой пружиной. Сама конструкция дымохода крепится на стены с помощью натяжных хомутов, фото.

Преимущества сэндвич-дымохода

Есть много причин для оснащения бани дымоходом нового типа. Во-первых, обустройство и монтаж дымохода в бане из сэндвич-труб обойдется в несколько раз дешевле, чем строительство кирпичного дымохода. В старом варианте для дымохода нужно будет найти хороший красный кирпич, а главное — толкового печника. Новую сэндвич-трубу можно установить своими руками за один день, с минимальными затратами.

Помимо стоимости, установку металлического сэндвича для бани можно рекомендовать из практических соображений:

• Новый дымоход надежнее кирпичного, отсутствуют трещины и просачивание угарного газа. Только в исключительных случаях, если соединения отдельных участков трубы в бане выполнены неправильно, возможен отвод продуктов горения в теплоизоляцию;
• Уровень тяги у сэндвич-трубы выше, чем у кирпичной, а очистка от нагара намного проще, чем у кирпичной;
• Если из-за использования кислого топлива в банной печи прогорела металлическая стенка дымохода, на замену секции потребуется максимум один-два дня.

Для того, чтобы отремонтировать каменную трубу, может понадобиться неделя, и не факт, что проблема в нагреве бани не повторится. Дымоход из листа нержавейки имеет небольшой вес, поэтому на стены и фундамент бани не оказывается огромной нагрузки. Причем трубу можно собирать даже с горизонтальными участками, что очень полезно для рациональной планировки бани.

Правила выбора труб для бани

В первую очередь нужно обратить внимание на качество стального внутреннего вкладыша. Даже если печь в бане настроена и работает по всем правилам, внутренняя труба нагревается до красного состояния, температура 800-850 ^о С. А если баню топить в «реактивном» режиме, то температура запросто может подскочить до критических 950-1050 ^около С. Внутреннее сечение дымохода должно быть не менее 100 мм.

В таких условиях выдерживает только сэндвич из настоящей нержавейки типа 12Х18х20Т или 10Х23х28. Высокое содержание хрома, 18% и 23% соответственно, обеспечивает нормальную работу даже при 1000 ^о С. В американской классификации это сталь AISI 316L или AISI 310S, в Европе — EN 1.4539, EN 1.4845.

В то же время слишком высокое содержание хрома делает сплав твердым, хрупким, с низкой пластичностью. Отремонтировать, например, сварить такой бутерброд сваркой очень сложно. Поэтому, если для бани выбирается дровяная или газовая печь, лучше выбрать сэндвич-трубу из следующих марок:

• AISI 321 — Идеально подходит для любой печи, работающей на любом виде древесного топлива. Если температура трубы не более 800 ^о С, сэндвич прослужит лет 20-25, не меньше;
• AISI 316 — Высокопластичная и прочная сталь для бани, с печкой на дизельном или угольном топливе, с высоким содержанием серы и запредельной температурой газов.

Важно! Широко разрекламированная сталь AISI 439 подходит только для самых дешевых бутербродов. При отсутствии конденсата труба выдержит максимум 10 лет в бане на дровах.

Сталь AISI 430 может использоваться только для посуды и вентиляционных труб. Материал хорошо сваривается даже углекислотным полуавтоматом, поэтому из стального листа можно сделать внешнюю оболочку сэндвича или экраны для печи.

Как установить сэндвич-трубу в бане

Для надежного крепления дымохода необходимо, чтобы кольцевой замок на конце секции одевался с небольшим натягом на сопрягаемую часть трубы. Если есть хоть небольшой люфт, край необходимо немного подкатать, чтобы разогнуть металл.

Сделать сэндвич-трубу самостоятельно, даже имея лист нержавейки и сварочный аппарат, достаточно сложно. Сварить тонкую нержавейку одним сплошным продольным швом, да еще и без дефектов, можно только на специальном оборудовании.

Совет! Поэтому при выборе стального дымохода для бани внимательно осмотрите линию сварного шва. Она должна быть абсолютно бездефектной и ровной, не должно быть завальцовки.

Этапы монтажа дымохода

Монтаж осуществляется в четыре этапа:

• Разметка прохода будущей трассы дымохода;
• На строительных отвесах и шнурах отмечают места установки опор и обжимных хомутов;
• Установка прохода потолка и крыши бани;
• Собирают сэндвич, монтируют крепления, подрезают по высоте и заделывают в местах прохода крыши.

Если в бане есть второй этаж или жилая мансарда, то порядок прокладки трассы необходимо несколько раз уточнять и корректировать, пока не будут соблюдены все требования пожарной безопасности.

Подготовительные работы перед монтажом

Прежде чем приступить к монтажу дымохода в бане, необходимо определить общую высоту трубы и количество секций, из которых будет собираться конструкция. В первую очередь на плане бани размечаем место для установки печи и определяем точку, от которой будет подниматься вертикаль дымохода. Понятно, что осевая линия будущего дымохода выбирается в непосредственной близости от стен здания, только так можно закрепить сэндвич-трубу на стенах или конструктивных элементах бани.

Далее берем фронтальный план бани. В этом документе здание и крыша бани показаны как бы в разрезе. После применения осевого дымохода можно будет определить расстояние от конька крыши и, соответственно, высоту сэндвич-трубы над скатом крыши.

Остается только измерить длину ствола дымохода и, разделив на типоразмер сечения, получим их общее количество, а заодно и количество точек крепления на стенах бани.

Необходимые инструменты и материалы

Для работы с сэндвич-трубой потребуется разметочный инструмент, шнуры, рулетка, отвес, насадка для резки профлиста или металлочерепицы, перфоратор или перфоратор, набор дюбелей.

В минимальный комплект для сборки дымоходного канала обязательно входят узлы для прохождения перекрытия и пирога крыши бани, ревизионный блок с люком, стартовый фланец или переходник для присоединения к отводящей трубе печи.

Если сэндвич-трубу предполагается прокладывать через стену бани, дополнительно 90 требуется виток ^об и опорный кронштейн, на котором будет висеть вся масса дымохода.

Сопряжение сэндвич-трубы и бани

Сборка дымохода начинается с выверки корпуса печи. Перед установкой топки бани на огнеупорное основание необходимо найти точку пересечения вертикальной оси, проходящей через центр печной трубы на потолке.

Точку на потолке ванны проще всего найти с помощью двухлучевого лазерного уровня.

На теплоизоляции стен бани вырезается отверстие для прохода сэндвича. На выходе из топки наносится небольшое количество термостойкой пасты, после чего гребенчатый теплообменник или котел помещают под воду в виде трубы.

Далее устанавливается конический переходник с однотрубной трубы на сэндвич-дымоход.

Металлический ящик крепится к потолку.

Размеры выреза выбирают таким образом, чтобы расстояние от наружной поверхности сэндвича до деревянного потолка бани было не менее 100 мм. Оставшееся свободное пространство заполняется вермикулитовой засыпкой.

Как вариант, проходную коробку можно собрать из остатков листовой теплоизоляции, а пространство между сэндвич-трубой и защитой ванны заложить кусками базальтового утеплителя.

Как пройти через крышу

Осталось только правильно убрать сэндвич — трубу через крышу бани. В первую очередь необходимо нанести разметку на обратную сторону профнастила. Точку входа трубы можно найти с помощью стандартного вертикального отвеса. Диаметр отверстия берется больше размера наружной трубы сэндвича на 50 мм.

Само отверстие лучше всего вырезать перфоратором, насаженным на электродрель; использование любого другого инструмента легко повредит защитное покрытие. После этого устанавливается, выравнивается и закрепляется последний участок сэндвича. Вверху сэндвич-трубы крепится коническая насадка, это обеспечивает герметичность теплоизоляции и обтекание среза дымохода.

Поскольку высота сэндвич-трубы на чердаке бани может достигать одного-двух метров, помимо монтажных хомутов используются проволочные растяжки с регулируемым натяжением.

Ситуация усложняется, если крыша бани утеплена минеральным волокном. В этом случае между стропилами вшивают дощатый короб, в который последовательно укладывают слой гидроизоляции и теплоизоляции, устойчивый к высокой температуре.

Для утепления кровли на трубу надевается силиконовый вкладыш и стальной флешмастер. Края плиты приклеиваются к кровельному покрытию с помощью битумной мастики.

Как установить через стену

Прокладка дымохода через потолок не очень удобна, если баня находится на первом этаже двух-трехэтажного дома. В этом случае ствол дымохода проще проложить вне бани, например, вдоль ближней к топке стены.

Вес трубы составляет пару десятков килограммов, поэтому конструкция легко фиксируется с помощью системы скоб. В этом случае печь ставится у стены, а на выходной патрубок ставится колено.

Учитывая безопасное расстояние от печи и толщину стенки, длина горизонтального участка сэндвича не должна превышать одного метра. Так как расстояние от печи не большое, для прохода стены бани под сэндвич используется более массивный узел с обязательным дополнительным листом минерита и базальтовой ваты.

Температура газов на начальном участке трубы дымохода всегда больше 400 ^около С, и условия для образования конденсата отсутствуют. В вертикальном сечении трубы вода конденсируется в бутерброде, но не попадает в слой базальтовой ваты, а стекает по стенкам в нижнюю часть или дренажное стекло.

В любом случае дымоход нужно будет поднять вдоль стены до уровня конька крыши. В противном случае, даже если тяги в трубе достаточно для правильной работы банной печи, сэндвич все равно нужно поднять на всю высоту, иначе копоть и копоть могут испортить вид постройки.

Как установить сэндвич-трубу в баню: видео

Вы можете найти достаточно большое количество обучающих материалов, как правильно установить сэндвич-трубу в бане. Один такой вариант видео

Сборка дымохода не представляет особой сложности. При проведении работ необходимо использовать герметизирующую пасту и обжимные хомуты. Прежде чем окончательно соединить две секции сэндвича, их собирают «на черновик», после чего разметку уровня стыка переносят на стену.

Далее на стык надевается хомут и устанавливается верхний отрезок трубы, после нанесения герметика и высадки стыка крепеж притягивается к стене, но без плотного обжатия. Крепеж окончательно затягивают только после выравнивания и подгонки всех участков банного дымохода.

Заключение

Сэндвич-труба для бани считается отличным вариантом дымохода вне зависимости от архитектуры и размеров парилки. Конструкцию легко монтировать, дорабатывать и даже заменять, если возникает необходимость переоборудования парилки или замены топки. А если учесть, что бутерброд намного безопаснее и дешевле, то выбор для строительства современной бани становится очевидным.

Резка потолка своими руками

Перед проведением монтажа помните об одном важном нюансе. Существуют определенные стандарты монтажа, правила устройства короба в потолке. Их нужно соблюдать четко и безукоризненно.

Неправильно расположенная труба в бане через потолок и крышу является грубым нарушением правил пожарной безопасности. Последствия могут быть разными, вплоть до сильного пожара. Но если обеспечить хорошую теплоизоляцию, посещение бани станет абсолютно безопасным занятием. По многочисленным просьбам читателей мы решили написать статью о том, как сделать дымоход, какие нормы необходимо соблюдать. Начнем с полезных советов.

Что нужно знать начинающему печнику?

Специально для вас мы сделали подборку актуальных рекомендаций, дающих представление о монтаже своими руками. Итак, приступим!

• При монтаже трубопровода в бане обязателен монтаж печного потолочного короба. Он способствует равномерному распределению тепла, поступающего из трубы, исключая возможность возгорания.
• Какой материал подходит для изоляции? Допускается использование минеральной ваты, пеностекла, керамзита. Земля и песок вряд ли подойдут. Благодаря высокому коэффициенту теплоемкости материалы будут удерживать тепло, что в нашей ситуации не нужно.
• Желательно, чтобы дымоход в бане имел полную высоту 4-5 метров. Обычно его размещают ближе к стене комнаты. Так как отделка под дерево очень тесная, следует позаботиться о защитной пленке экрана.
• Правила ГОСТ следующие. Расстояние от трубы до балки не менее 13 сантиметров. Диаметр трубы с дополнительной изоляцией 32-33 сантиметра. Расстояние между балками от 60 см. Если керамическую трубу в баню вести через потолок, расстояние должно быть не менее 25 см с каждой стороны.
• От печки всегда делаем металлический поводок из толстого тугоплавкого материала. Даже нержавейка не подойдет — она не выдержит столь длительного воздействия высоких температур. Высота — не менее одного метра.
• Удаление дымохода исключает использование более трех отводов (отводов).
• Там, где конструкция проходит через потолок, рекомендуется использовать многослойную трубу. Ассортимент таких товаров в магазинах достаточно разнообразен. Можно найти изделия с толщиной утеплителя от 3 до 10 сантиметров и более. Берите «десятку» — она ​​безопасна и надежна.

Полезная информация: «Чем и как утеплить потолок в русской бане?»

Типы дымоходов

Конструкции дымоудаления, как наружные, так и внутренние, могут быть выполнены из различных материалов и их комбинаций:

• Дымоход одноконтурный. Используют стальные оцинкованные или нержавеющие трубы, реже — асбестоцементные. Этот тип дымохода монтируется только внутри бани, так как дымоход без утепления и внешней обшивки на улице быстро остывает, зарастает сажевым налетом и не может поддерживать хорошую тягу. Особенно много сажи откладывается на асбестоцементных трубах. При этом для одноконтурного дымохода не нужен дополнительный фундамент, а его сооружение не потребует больших затрат ни на расходные материалы, ни на монтаж.

• Кирпичная дымовая шахта. Дешевый и очень популярный вид дымохода. Кирпич долго нагревается и отдает тепло в помещение, при этом его поверхность более надежна с точки зрения пожарной безопасности. Однако возведение кирпичного строения – это полноценные строительные работы, требующие определенных навыков и значительных временных и трудовых затрат. Сооружение получается громоздким и тяжелым, поэтому для него требуется фундамент. Кроме того, на шероховатой внутренней поверхности шахты оседает конденсат, разрушающий кладку, и образуется сажа, из-за чего дымоход приходится часто чистить.

• Дымоход сэндвич. Вы можете купить набор готовых секций для сборки дымохода, каждая секция состоит из двух труб и негорючего теплоизоляционного слоя. Трубы могут быть изготовлены из оцинкованной стали, нержавеющей стали или термостойкой керамики. Монтаж напоминает сборку конструктора и не занимает много времени, а готовый дымоход менее опасен, чем одноконтурный, хотя его можно использовать и как источник тепла. Благодаря утеплению дым внутри дымохода медленнее остывает, сажа и конденсат меньше оседают на стенках, поэтому дымоход обеспечивает хорошую тягу и меньше нуждается в очистке.

Внимание! Стальные сэндвич-трубы легкие и не требуют оборудования для фундамента. Однако сэндвич, сочетающий в себе внешний стальной кожух с внутренней керамической трубой, значительно тяжелее и дымоход из таких секций невозможно возвести без фундамента.

• Комбинированный дымоход. Такая система дымоудаления требует финансовых и временных затрат, но сочетает в себе все преимущества других видов дымоходов. В качестве дымового канала используют гладкую стальную или керамическую трубу, а наружную шахту строят из кирпича, пенобетона или керамзитобетона. Между шахтой и дымовым каналом размещается негорючая изоляция. Такой дымоход эффективен, безопасен, неприхотлив в эксплуатации и долговечен.

Рекомендуем ознакомиться: Можно ли использовать металлопластиковые трубы системы отопления

Выбор надежного материала для теплоизоляции

Качественное перекрытие невозможно без применения таких материалов :

1. Минеральная или базальтовая вата. Выдерживает нагрев до 600 градусов. Основные недостатки в том, что он содержит формальдегид и теряет свои защитные свойства после намокания.
2. Керамзит. Он сохраняет свои полезные свойства даже во влажном состоянии. Устройство эффективной теплоизоляции невозможно без установки дополнительных баков.
3. Минерит. Как и базальтовая вата, она может нагреваться до 600 градусов, но при этом не выделяет вредных веществ, не теряет своих свойств во влажной среде. В состав минерита входят целлюлоза, цемент, минеральные наполнители.
4. Асбест. Он считается хорошим изоляционным материалом, хотя при нагревании также может выделять опасные вещества.
5. Глина и песок. Использовались до тех пор, пока не появились более современные обогреватели. Можно сделать вывод, что среди перечисленных выше изоляционных материалов наиболее оптимальным считается минерит.

   Подробная схема устройства дымохода

Схема типового дымохода

Монтаж станет понятнее, если знать, из каких элементов состоит дымоход. Обычно их девять:

1. Выпечка. В нем нагревается вода, нагревается помещение, образуется пар.
2. Минеритовая панель с экраном из нержавеющей стали. Расположенный за печью, он защищает стены от огня.
3. Дымоход конвектора расположен непосредственно над печью. Он служит для отвода тепла.
4. Шибер. Регулирует тягу.
5. Адаптер стартера. Расположенный вверху, он обеспечивает переход от одностенной трубы к сэндвичу.
6. Вот мы и добрались до потолка. Именно здесь размещается потолочно-проходной узел своими руками. Это своего рода проход через стеновые и потолочные покрытия.
7. Дымоходный бутерброд, о котором уже упоминалось выше. Защищает конструкцию от конденсата, служит дополнительной термозащитой.
8. Мастер-промывка. Вы также можете построить его самостоятельно. Герметично герметизирует проход трубы через потолок в ванне на крыше.
9. Завершающим элементом дымохода является оголовок.

Как не перегореть?

Даже при правильной резке не всегда удается избежать перегрева. Труба нагревается до предельных температур, возрастает вероятность прогорания.

Полезная информация: «Какой потолок лучше сделать в бане?»

Существует несколько способов защиты конструкции и минимизации повреждений:

• «Водяная рубашка». Делается это прямо на дымоходе. Нагретую воду можно использовать для душа. Эффективный, но не простой в изготовлении. Потребуется установка выносного бака, водопровода. Но температура над водяной рубашкой будет низкой, прогары исключены.
• Бак самоварного типа. Упрощенный вариант, благодаря которому вода также будет нагреваться. Важно вовремя сливать его или добавлять холодным, не давая закипеть.
• Сетка для камней. Преимущество этого метода в том, что камни отлично сушат воздух. Сложности могут возникнуть только с поиском надежной опоры, так как камни весят много.

Использование любого из вышеперечисленных методов значительно снизит температуру трубы. Однако можно попробовать и воздушное охлаждение. На теплоизолированную трубу нужно будет надеть такую ​​же, но большего диаметра. Сверху и снизу возводят решетку, обеспечивающую свободный приток и отток воздуха.

Утепление дымохода в бане

Данное мероприятие преследует двоякую цель: обеспечить безопасность и улучшить теплоотдачу печи. Утепленный дымоход нагревается намного быстрее, поэтому конденсат в нем практически не успевает скапливаться. Именно поэтому необходима изоляция труб в бане.

Схема утепления дымохода в бане.

Дымоход в бане нужно делать разъемным, то есть из двух частей: нижней и верхней. Не только потому, что так его будет проще установить, но и для того, чтобы добиться наилучшего КПД.

Во-первых, стальная труба внутри бани будет отдавать тепло, быстрее прогревая пространство в парилке.

Во-вторых, его можно заменить, не нарушая теплоизоляционный слой.

Нижняя труба, отходящая непосредственно от очага возгорания — печки, больше нагревается и прогорает, из-за чего нуждается в периодической замене.

Соединение частей стояка необходимо производить посередине чердака бани. Это позволит правильно утеплить верхнюю часть дымохода. Обе трубы, как правило, имеют одинаковое поперечное сечение, потому что они имеют одинаковую длину.

Верхняя часть стояка должна быть изолирована в соответствии со следующими инструкциями. В первую очередь его необходимо обмотать утеплителем, затем следует измерить диаметр получившейся конструкции. Этот размер понадобится для того, чтобы определить ширину стального оцинкованного листа, из которого будет изготовлен кожух для наружной трубы.

Для расчета верхней части подступенка необходимо использовать формулу: dx3,14 + 30 мм. 30 мм — это дополнительная ширина фланцевого соединения.

Схема установки печи на фундамент для дополнительного утепления.

Получив исходные данные, приступаем к изоляции:

• вырезаем из листа оцинкованной стали два прямоугольника и сворачиваем их в круг, соединяя края прокаткой;
• отрезаем от того же листа полосу 20 см и длины соответствующей окружности стояка, прибавив 30 мм, — получаем хомут, которым соединяем нижнюю и верхнюю части дымохода;
• делаем еще четыре кольца по тем же размерам, чтобы закрыть изоляцию в верхнем и нижнем торцах;
• к торцу верхней части дымохода снизу привариваем металлическую полосу шириной 4 см и толщиной 2 мм по окружности, чтобы получился патрубок, на котором будет держаться верхняя труба.

В потолке над проходным стояком необходимо вырезать квадратное отверстие 40 см, чтобы дымоход располагался точно по его центру. Аналогичное отверстие делается в наружной крыше бани. Затем из толстого листа металла размерами 50х50 см следует вырезать два квадрата. Их необходимо закрепить на потолке и на крыше. В углах заготовок необходимо просверлить отверстия для последующего крепления. В центре металлических квадратов следует сделать отверстия, равные диаметру подступенка. На заготовке, которая будет монтироваться на крышу, отверстие необходимо сделать не круглым, а овальным, потому что его нужно будет подшить к уклон крыши.

Изготовление сэндвич-дымохода

Дальнейшие действия по монтажу сэндвич-дымохода выполняем в следующем порядке:

• надеваем на стояк кожух из оцинкованной стали, утепляем минеральной ватой, концы отрезки которых следует предварительно заглушить кольцами, загнув края наружных труб для их фиксации;
• верхний, утепленный конец нижнего стояка просовывается в круглое отверстие в потолке, нижний одноконтурный дымоход надевается на топочную трубу;
• убедившись, что дымоход проходит точно по центру отверстия в потолке, следует прикрутить лист металла к потолку;
• просовываем верхнюю часть дымохода через отверстие в кровле, затем таким же образом кладем на нижнюю часть стояка, вплотную к приваренным заранее трубам. Соединяем обе части хомутом;
• крепим верхний лист металла к внутренней части крыши;
• на лист металла, расположенный вокруг стояка, насыпаем керамзит или засыпаем глиной или асбестом.

Схема многослойной трубы с изоляцией.

Однако утепление возможно и другим способом — надеванием на верхнюю трубу готовых кусков теплоизоляции, способной выдерживать температуру до 1500°С. Теплоизоляция представляет собой слой вспененного полиэтилена, покрытый алюминиевой фольгой . Из него также вырезают прямоугольные участки, которыми оборачивают дымоход, чтобы его утеплить.

Аналогичным свойством обладает материал — фольгоизол, внешняя оболочка которого изготовлена ​​из пищевого алюминия.

Верхняя часть дымохода обматывается любым из этих материалов: начиная от стыка снизу до выхода из кровельного проема. Для крепления утеплителя используются металлические хомуты.

Перед тем, как приступить к обмотке трубы минеральной ватой, теплоизоляцией или фольгированной изоляцией, наружную поверхность дымохода следует обработать специальным термостойким герметиком, выдерживающим температуру до 1000 °С. Это необходимо для того, чтобы внешний слой сэндвич-дымохода не скользит по поверхности металлической трубы.

После изоляции дымохода необходимо обеспечить достаточную гидроизоляцию. В месте перехода трубы в крышу бани нужно установить уплотнитель с использованием заводского герметика. Сверху следует приварить жестяной колпак для защиты отверстия дымохода от атмосферных осадков.

Поделитесь полезной статьей:

Похожие статьи:

experttrub.ru

Резка потолка своими руками: как сделать?

Как снять трубу в бане своими руками, не прибегая к помощи специалистов, не используя заводские агрегаты?

Рассмотрим рабочий процесс поэтапно:

• Подготовьте лист нержавейки, чтобы закрыть отверстие. Для этого нужно отмерить и вырезать нужный размер. Обратите внимание, что металлический кружок должен быть больше диаметра трубы примерно на 0,2 см. Если планируется установка дымохода сэндвичевого типа, диаметр окружности немного больше внешнего диаметра сэндвича.
• Вырезано отверстие под трубу в районе потолка.
• По периметру его края заклеены ватой, а поверх изолятора в виде полос набит металл.
• Теперь нам нужно сделать дымоход для бани через потолок. Первым делом нужно поставить на плиту одностенную трубу. На него необходимо надеть квадрат из нержавейки с уже вырезанным отверстием, а затем установить сэндвич.
• Снятый отрезок трубы всегда устанавливается вертикально. Для крепления со стороны чердака рекомендуем использовать металлические планки. Зафиксировать их в нужном положении совсем несложно. Обратите внимание, что рейки играют роль направляющих, при этом сам дымоход в креплении не нуждается. Необходимо, чтобы он свободно двигался, так как при остывании металл изменит свои размеры.
• Теплоизоляционный слой укладывается со стороны помещения. Необходимое количество материала укладывается между плитой и потолком. Используйте саморезы, чтобы закрепить пластину. Заранее сверлим отверстия: 4 по краям, а также по 1-2 с каждой стороны.
• Надо утеплить получившийся проход — и рубка готова.

Вариант трубы в потолке бани своими руками – не фантастика и не архисложная задача. Эта процедура доступна каждому и не вызовет затруднений. Главное соблюдать все нормы и четко следовать указаниям.

Правила техники безопасности

Чтобы баня была комфортной и безопасной, а отопительный прибор работал бесперебойно и не вызывал пожара и травм, при установке и эксплуатации дымохода необходимо соблюдать следующие правила безопасности:

• Провисание и коробление элементов дымоходной системы не допускаются.
• Допускаются повороты трубы, но не более трех.
• Расстояние от дымохода до стен должно быть не менее 50 см.
• Все соединения должны быть выполнены таким образом, чтобы ни одно из них не находилось внутри стены, потолка или в том месте, где проходит крыша.
• Запас на теплоизоляцию в перекрытии и кровле из горючих материалов делают не менее 100 см при установке одностенной трубы, не менее 20 см при установке сэндвич-секций и 6 см при установке дымохода или комбинированного дымохода.
