Как установить насос: Установка циркуляционного насоса своими руками: инструкция, подключение, фото работ

Установка насоса в систему отопления: советы и видеоинструкция.

— —

Работа водяной системы охлаждения достаточно простая и понятная.

Схема подключения циркуляционного насоса для отопления дома состоит из труб, радиаторов, резервуаров, котла и жидкости, которая перемещается по всему этому контуру.

Жидкость, проходя через котел, нагревается до определенной температуры, после чего отправляется по трубам к радиаторам.

Содержание статьи

• Система отопления без насоса и с насосом
• Какой тип насоса выбрать владельцу?
• Подключение насоса отопления
• Дополнительный насос в систему отопления
• Видео: как установить насос на отопление

Задача радиатора принять температуру от теплоносителя и передать это тепло в окружающую среду. Все достаточно просто, но для эффективной работы всей этой системы жидкость должна перемещаться по всей системе. Для этого и проводится установка насоса в систему отопления для более эффективной циркуляции теплоносителя. И все же что лучше?

Отопление без насоса

Самостоятельную циркуляцию жидкости обеспечивает разница температур и массы теплоносителя в нагретом и охлажденном состоянии.

Система отопления без насоса называется – система с естественной циркуляцией. Поклонники систем с естественной циркуляцией основным своим доводом в её пользу считают отсутствие в дополнительного сложного оборудования – насоса. Ведь этот конструктивно сложный агрегат не застрахован от поломки. К тому же для его работы требуется подключение электропитания, а это ещё одна статья расходов.

Ну и что же тут сказать??? Всё так.

Оба этих довода справедливы, но так ли хорошо отопление в частном доме без насоса. Давайте посчитаем.

Циркуляция начинается от котла, который должен быть не только смонтирован на этаже ниже самого низко установленного радиатора, но и иметь разгонный вертикальный участок из трубы большого диаметра. К тому же такой большой трубопровод должен идти до самой высокой точки системы отопления, расположенной выше последнего радиатора.

Далее в верхней точке монтируется расширительный бак и раздающий коллектор, который не только выполнен из трубы большого диаметра, но и должен быть расположен под углом не менее 3 градусов.

Отсюда следует, что система с естественной циркуляцией не только сложна в проектировании и монтаже, но и неприглядна в плане декора — трубы большого диаметра сложно декорировать и придется отказаться от скрытого монтажа радиаторов отопления.

Кроме того, в системе отопления дома без насоса невозможно создать большое давление так необходимое для корректной работы современных радиаторов. А уж если случиться засор в трубопроводе, то одной только разницы температур не хватит для того чтобы его протолкнуть и это приведет к остановке всей системы отопления.

Система отопления с насосом

На фоне этого затраты электроэнергии в 30 — 40 Вт на поддержание работоспособности насоса не кажутся такими уж завышенными.

Системы с искусственной циркуляцией теплоносителя не только решает все перечисленные выше проблемы, но и обеспечивает большую теплоотдачу и равномерный прогрев всего трубопровода.

Сама же схема отопления с насосом выглядит следующим образом в трубопровод до котла или после него(в зависимости от модели насоса) устанавливается циркуляционный агрегат, который помогает перемещать теплоноситель по системе отопления.

Какой тип насоса выбрать владельцу?

Прежде всего, вам необходимо определиться с мощностью насоса для вашей системы отопления.

После того как мощность выбрана, следует определиться с типом насоса. Есть сухие и мокрые циркулярные насосы, которые используются в системах отопления:

Насос с сухим ротором. Конструктивно ротор полностью изолирован от жидкости, которую перемещает по системе отопления. Двигатель вынесен за конструкцию насоса, а ротор соединен с рабочей частью с помощью муфты.

Циркуляционные насосы сухого типа обеспечивают высокий КПД и как следствие высокие значение подачи и напора теплоносителя

Такие насосы довольно массивны и используются в крупных многоэтажных сооружениях, офисных и торговых центрах, на промышленных объектах. Они издают много шума из-за завихрения воздуха, поэтому не востребованы в обустройстве частных систем отопления.

Насос с мокрым ротором. Конструктивно в таких насосах ротор и рабочее колесо расположены на одном валу и непосредственно контактируют с жидкостью, которую необходимо перемещать по системе отопления. Вода в этом случае является и смазкой для подшипников и отводит тепло выделяемой при работе насоса.

В сравнении с насосами сухого типа эти обеспечивают более низкий КПД, но на фоне невысокого расхода электроэнергии, этот факт не особенно важен.

Насосы мокрого типа очень тихие и эффективные, очень просты в установке и неприхотливы при эксплуатации. Эти агрегаты используют при сооружении частных систем отопления в загородных домах и коттеджах.

Подключение насоса отопления

Можно ли установить насос отопления в частном доме самому?

Конечно же, в попытках экономии огромное количество людей пытаются самостоятельно выполнить установку насоса. Но вы должны понимать, что установка насоса в систему отопления частного дома является ответственным этапом, который без достаточного опыта и навыков выполнить качественный монтаж бывает сложно. При неправильной установке насоса могут появиться утечки жидкости, могут появиться проблемы с достаточным давлением теплоносителя в системе. Именно поэтому рекомендуется поручить такую работу профессионалам, они очень быстро выполнят правильную установку насосного оборудования.

Где устанавливать насос

Раньше все профессионалы говорили о том, что циркуляционный насос необходимо устанавливать в обратку отопления. Считалось, что вода, которая прошла по всей системе отопления, успела остыть и охлажденный теплоноситель будет способствовать более продолжительной службе агрегата. Ведь внутри были резиновые сальники и уплотнители, которые от горячей воды теряли свои свойства. Сегодня на рынок поставляются насосы, внутренние детали которых могут без проблем работать с горячим теплоносителем на протяжении многих лет. Поэтому современный насос отопления можно устанавливать, как в обратку, так и в подачу.

Помните о том, что насосное оборудование периодически требует обслуживания или даже своей замены. Именно поэтому рекомендуется устанавливать насос там, где к нему круглогодично будет доступ для этого обслуживания. Насос устанавливается на разъемные резьбы, поэтому его можно всегда демонтировать и заменить, или же отремонтировать и установить обратно.

Схема подключения насоса отопления

Схема подключения циркуляционного насоса отопления выглядит следующим образом:

  Выбираем мощность и тип устанавливаемого насоса. Если самостоятельно этот выбор сделать сложно, то можно проконсультироваться с профессионалами своего дела.

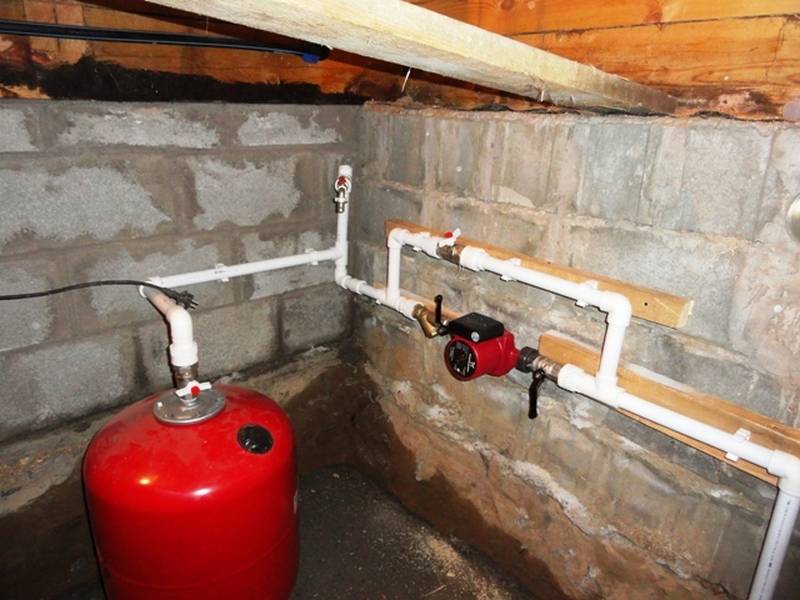

  Установка циркуляционного насоса в системе отопления производится на байпасный участок трубопровода. Такая схема монтажа насоса используется для обеспечения возможности оперативного демонтажа оборудования в случае поломки без необходимости остановки всей системы отопления.

  Сливаем воду. Если установка выполняется на уже действующую систему, то внутри есть вода. Необходимо полностью слить воду через специальный сливной кран.

  Пайка и установка всей необходимой арматуры. Устанавливаются разъемные резьбы для насоса, что в результате позволяет без проблемы и очень быстро снять насос для обслуживания или полной его замены. На участке до и после насоса должны быть установлены отсечные вентили/

  Все стыки обрабатываются герметиком.

  Заполнение системы отопления водой. Необходимо убедиться в том, что в месте установки насоса не наблюдаются течи по достижению заданного в системе давления.

  Развоздушивание насоса и системы целиком. На корпусе насоса имеется винт, необходимо открутить его и дождаться, когда с отверстия пойдет вода. После этого включить насос на несколько минут и повторить процедуру развоздушивания.

Следует понимать, что установка насоса в систему отопления является очень ответственным мероприятием и должна выполняться теми людьми, которые имеют в этом опыт. Без достаточного количества опыта очень сложно выполнить все монтажные работы и избежать утечек после поднятия давления.

Подключение к электропитанию

Циркуляционные насосы для горячей воды работают от сети 220 в. При подключении желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Подключить насос к проводке можно через клеммную колодку или напрямую кабелем к клеммам. Электропитание от сети можно выполнить с помощью трехконтактной розетки и вилки.

Клеммы на корпусе насоса располагаются под пластиковой крышкой. Открутив несколько болтов и сняв её увидим три разъема. Они подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение).

Дополнительный насос в систему отопления

Для того, чтобы определиться нужен или нет 2-ой насос отопления необходимо знать параметры самого контура отопительной системы. Дополнительный насос на отопление может быть установлен как последовательно(после и перед уже установленного), так и параллельно.

Установка дополнительного насоса в систему отопления последовательно увеличивает напор создаваемый в системе. Это необходимо если напора теплоносителя не достаточно для того чтобы обогреть самый верхний радиатор(на самом верхнем этаже дома).

Два насоса в системе отопления установленные параллельно друг другу увеличивают производительность. Такой способ монтажа оборудования используется в котельных.

Дополнительный насос в системе отопления дает владельцу ряд преимуществ:
  повышается производительность отопительной системы. Теплоноситель расходуется более равномерно, что сказывается на температурном режиме во всех помещениях.
  Помещение прогревается намного быстрее.

Видео: схема установки насоса на отопление дома

Стоимость установки насоса в работающую систему отопления профессионалами не такая уж и высокая, поэтому следует обратить внимание на данное решение проблемы. Специалисты обладают всеми необходимыми инструментами для качественного выполнения работы, обладают всеми необходимыми навыками и опытом. Если же вы обладаете этим опытом сами, то смело выполняйте установку насоса, с достаточным уровнем знания такая работа не будет сложной и вы сможете сделать все правильно.

Вместе со статьей «Установка насоса в систему отопления: советы и видеоинструкция.» читают:

Установка насоса (замена): на даче

На даче, в частном доме и в местах отсутствия центрального водопровода единственным способом создания комфортных условий проживания является организация подачи воды путем приобретения водяного насоса. Однако приобрести водяной агрегат, значит выполнить пол дела. Главное – знать, как правильно производится установка насоса.

Оптимальным решением будет доверить это ответственное мероприятие специалистам. Если есть соответствующие навыки и инструменты, то замена насоса и его установка может выполняться самостоятельно.

Установка и замена насосов

Содержание

• 1 Установка и замена насосов
• 2 Практические рекомендации
  • 2.1 Насосная станция Autojetpump QB60 т. м. LadAna (0,37 кВт) (гидроаккумулятор 24 литра)
  • 2.2 Насосная станция LadAna Autojetpump QB60-2 т.м. (гидроаккумулятор 2 л)
  • 2.3 Насосная станция LadAna JET75M т.м. (0,75 кВт) (гидроаккумулятор 24 л)
  • 2.4 Станция водоснабжения Omnigena MH 1300 INOX 230V 24л
  • 2.5 Станция водоснабжения Omnigena MH 2200 INOX 400V 24л
  • 2.6 Станция водоснабжения Omnigena MHI 1100 пластик 230V 24л
  • 2.7 Станция водоснабжения OMNIGENA DP355A БАК 24л
  • 2.8 Станция водоснабжения Omnigena JET 100A(a)
  • 2.9 Станция водоснабжения Omnigena JET 50
  • 2.10 Станция водоснабжения Omnigena JY 1000 INOX
  • 2.11 Станция водоснабжения Omnigena JY 1000 INOX 100 л
  • 2.12 Станция водоснабжения Omnigena JY 1000 INOX 50 л
• 3 Как установить насос для воды в частном доме?
  • 3.1 Канализационный насос DTm 14-18-0,75 F LadAna (с режущим механизмом)
• 4 Выбор, обвязка и установка насоса в скважину своими руками (видео)
• 5 Установка центробежного насоса на фундамент
• 6 Особенности монтажа насоса для повышения давления воды
  • 6. 1 Насос повысительный LPS-25-13/180 Z LadAna (0,26 кВт) с реле протока

Серьезная поломка глубинного или поверхностного агрегата, перекачивающего воду, влечет за собой его замену с целью ремонта или установки нового. Чтобы в процессе избежать проблем, необходимо знать некоторые особенности того, как заменить насос. Их и предлагаем рассмотреть. Ниже изложена информация касательно замены погружного (скважинного) насоса, поскольку именно эта операция является наиболее трудоемкой и вызывает больше вопросов, чем замена водяного насоса прочего типа.

Перед началом работы по подъему и замене оборудования, помните, чем глубже скважина, тем глубже размещена помпа, следовательно, вес аппарата будет больше, что усложняет его поднятие. Если глубина скважины превышает 50 метров, одному с задачей не справится, потребуется специальное приспособление, лебедки. Самостоятельно насос поднимается с 10-40 метров.

Практические рекомендации

Итак, замена насоса погружного типа совершается согласно следованию следующих шагов:

1. Отключение выключателя устройства. Проверяя подачу воды, убедитесь, что насос выключен. Не забывайте, камера может еще находиться под давлением жидкости. При выключенном агрегате подача воды прекращается спустя 5 минут.
2. Используя гаечный ключ, снимите верхнюю часть (крышку) прибора.
3. С помощью фонарика, исследуете устье скважины. Это поможет сделать некоторые выводы о дальнейшей замене помпы. В первую очередь обращайте внимание на то, какое соединение с жилым помещением – безамбарный адаптер или другое. Проверьте, имеются ли трубы для магистрального трубопровода, ПВХ.
4. Подготовьте необходимые инструменты и материалы: стальную трубу диаметром 25,5 мм и длиной 1,5 м с резьбой на обоих концах (Т-образная на одной стороне) и ниппели 25″, молоток 2lb.
5. Установите Т-образный винт в верхнюю часть адаптера, после чего отключите электрическое соединение.
6. На данном этапе требуется помощь еще двух людей, один из которых должен тянуть небольшой кабель, блокированный безамбарным адаптером, второй – пусть тянет вверх Т-образную часть трубы. Когда демонтирован адаптер, человек, вынимающий кабель блокировки, захватывает его. После этого, вы можете отсоединить от него Т-образную часть. В это время насос еще находится в глубине скважины.
7. После удаления Т-образной части, приступайте к вытягиванию гибкой трубы, которую второй человек должен поддерживать для движения по прямой траектории. Понадобиться около 30 м области.
8. Приготовьте новый насос, и начинайте удалять старый. Новая модель должна соответствовать спецификации своего предшественника. Помимо этого, учитывается напряжение в сети, поток в галлонах в минуту, сила НР.
9. Новое насосное оборудование следует устанавливать с электриком или подрядчиком выполнения соединений, для которых в тех или иных случаях характерны свои особенности. Прежде чем принимать обжимные соединения, поставьте на каждый провод термоусадочную пластмассу. По окончанию обжима термоусадочная труба помещается за обжимом соединения. Используйте пропановую горелку, чтобы создать достаточное количество тепла. Присоедините к трубе ленту провода. К насосу добавьте стальной кабель 1/8 (что облегчить подъем насоса в следующий раз). Также потребуется водопроводная труба (100′ и 10′ дополнительные для петель и подключению к подъему), 3 пары хомутов из нержавеющей стали, используемые на каждом конце.
10. Теперь можно ставить новый насос. Поместите его вблизи с отверстием, к устью скважины переместите по прямой линии гибкую трубу. Следует заручиться помощью трех людей. Вставьте в отверстие насос и медленно опускайте. Чтобы установить адаптер, нужно вновь поставить Т-образную часть. Один человек занимается установкой адаптера, второй – держит винт.
11. Т-образная часть извлекается, когда безамбарный адаптер закреплен. В завершении остается в верхней части скважины соединить разъемы, проверить наличие воды и установить крышку. Если вода не поступает, отключите насос и подождите 5 минут, чтобы вода смогла перейти в трубу. По истечению 5 минут включите прерыватель тока и дождитесь интенсивного потока жидкости. Поставьте крышку.

В нашем магазине имеется большой выбор насосных станция для организации автономного водоснабжения частного дома. Рекомендуем посмотреть, наши цены могут приятно удивить.

Перейти в категорию товара

Для извлечения трубы используйте резиновые перчатки. Когда вы достигнете уровня воды, гибкая труба станет скользкой.

Как установить насос для воды в частном доме?

Установка насосов, как правило, выполняется с соблюдением проектной документации и установочных чертежей, предоставляемых заводом-изготовителем. Монтаж устройства лучше доверить профессионалам, своими силами эта задача также выполнима. Установка насоса поверхностного типа наиболее простая. Поверхностный насос чаще всего размещают в приемке колодца, прежде позаботившись о том, чтобы поверхность была устойчивой и прямой. В источник опускается труба или шланг, присоединенный к входному отверстию гидравлической машины.

Выход оборудования, при этом используется для заполнения входной магистрали и корпуса прибора водой. После подключается ведущий к дому трубопровод и электропитание. Зимой пользование подобными агрегатами невозможно, поэтому установленный насос приходиться демонтировать и со всех труб сливать воду. Если необходимо круглогодичное применение, аппарат ставят в утепленном месте.

Погружной насос требует больших хлопот. Вначале выкладывается необходимые инструменты, шнур электропитания, устройство. В это же время шланг (труба) подключается к патрубку оборудования, монтируется обратный клапан. Оптимальным вариантом является металлопластиковая труба, диаметр которой должен соответствовать диаметру патрубка. Затем к корпусу агрегата крепят трос, который должен соединяться со шлангом по всей длине с помощью стяжек.

Данные меры позволяют не только организовать правильную установку, но и избегать в момент спуска насоса повреждения шланга. Трос должен быть исполнен из анодированной или нержавеющей стали, так как обычный за один сезон разрушается ржавчиной. Как и подъем, опускание осуществляется за счет троса.

Электрический кабель крепится к тросу за счет специальных хомутов, которые предотвращают его свободное перемещение. В случае, если на тросе не зафиксирован кабель, последующий подъем насоса приведет к образованию петли, заклинивании между устройством и обсадной трубой.

Когда насос достиг необходимого уровня воды, он надежно закрепляется и готов к применению. Перед запуском нужно отрегулировать давление подачи воды по инструкции прибора. Желательно откорректировать давление включения на минимальное значение. Благодаря этому прибор будет реже включаться, срок его службы продлится.

Выбор, обвязка и установка насоса в скважину своими руками (видео)

Установка центробежного насоса на фундамент

Центробежный насос для воды перед монтажом на фундамент разбирают. Каждая деталь промывается керосином, производится осмотр и сборка агрегата. Чтобы устройство поставить правильно, необходимо проверить по уровню, устанавливаемому на фланец нагнетательного патрубка в 2 перпендикулярных направлениях.

Посредством индикатора или стрелки со щупом проверяется центровка электродвигателя и муфт насоса. Колесо насоса не должно проворачиваться с заеданиями. По окончанию монтажа к нагнетательному, всасывающему патрубкам присоединяют арматуру.

Не забудьте о необходимости промывки водой и насечки поверхности при установке на фундамент. Все прилегающие рамы также должны пройти очистку. Общая высота пакета металлических прокладок, установленных на поверхности фундамента, составляет 50-60 мм. Важным критерием является размещение насоса на фундамент с помощью траверсы. В период хранения, агрегат и его комплектующие узлы должны содержаться на деревянной прокладке в сухом помещении.

Для транспортировки центробежного устройства к необходимому месту используются катки, затем он помещается на предварительно подготовленные деревянные бруски, уложенные перпендикулярно оси цилиндра. Болты фундаментные опускаются в колодцы ранее. Когда прибор находится на своем месте, болты следует приподнять, просунуть в отверстия, предназначенные для них, закрепить гайками. Аккуратно удаляются брусья, выверяется ватерпасом горизонтальность насоса. Правильно смонтированный аппарат функционирует бесшумно.

Особенности монтажа насоса для повышения давления воды

Прибор, повышающий давление воды, монтируется без особых сложностей. Для этого на входе в дом или квартиру вырезают кусок трубы, после присоединяют ее к арматуре. При установке подкачивающего электронасоса повышения давления воды с помощью пластиковых труб требуется специальный паяльник, при металлических – штуцеры привариваются сваркой. После устройство прикручивается с двух сторон к трубам.

Не перепутайте направление потока воды, который требуется повысить. Правильная позиция указана в прилегающей к насосу инструкции. Упрощает процедуру наличие общего крана на входе водопровода. Тогда в сварке и работе с паяльником нет необходимости. В завершении насосное оборудование подключается к электросети.

Сложнее, если осуществляется установка мощной насосной станции, предусматривающей наличие гидроаккумулятора. Тогда следует подключить саму машину, датчики давления и емкости, настраивать оборудование. Настройка параметров и режима работы напрямую влияет на производительность и работоспособность изделия. Поэтому предоставьте это профессионалам.

Контрольный список для успешной установки насоса

В течение последних 20 лет общее понимание того, что новые промышленные насосы требуют некоторых основных проверок и регулировок перед установкой и запуском, было заменено новым представлением о том, что насосы поставляются с завода готовыми к работе, т.е. явление, известное как «подключи и работай».

Изображение 1. Для успешного запуска любой насосной установки необходимо выполнить несколько основных действий из хорошо продуманного контрольного списка. (С любезного разрешения Грега Фаулера, дистрибьютора Summit Pump)

Каждый производитель оригинального оборудования для насосов (OEM) предъявляет свои требования к конкретным моделям насосов и их применению. Требования к установке питательного насоса котла мощностью 60 000 л.с. отличаются от требований для насоса Американского института нефти (API) мощностью 300 л.с. или насоса Американского национального института стандартов (ANSI) мощностью 100 л.с. Независимо от мощности насоса, свойств жидкости, скорости, физической геометрии или уровня энергии, все насосные установки требуют некоторых основных действий из хорошо продуманного контрольного списка, чтобы обеспечить успешный запуск.

Когда мне нужно управлять полевым проектом, я обычно вспоминаю фразу «начни с конца» из книги Стивена Кови «Семь навыков очень успешных людей» . Если вы представляете, как выглядит успешный стартап, вы можете оценить процесс в обратном направлении и определить шаги, необходимые для достижения цели.

Хотя о последовательности необходимых шагов в списке дел можно спорить, большинство из них очевидны. В зависимости от типа насоса некоторые из этих шагов могут быть неприменимы. Подробную информацию о том, как выполнить эти шаги, можно найти в инструкции и руководстве по эксплуатации производителя (IOM), а также в книгах и технических документах по этому вопросу.

Фундамент

Фундамент стал частым упущением при новых установках. К сожалению, игнорирование этого шага может привести к хроническим проблемам с несоосностью от привода к насосу и другим потенциальным проблемам. Если вы хотите иметь лучшую в своем классе работу, которая увеличивает среднее время между отказами и ремонтами (MTBF/R) до более чем пяти лет, я настоятельно рекомендую вам обеспечить надлежащий фундамент.

Практические правила для центробежных насосов предполагают, что размер фундамента должен в три-пять раз превышать массу насоса и привода вместе взятых.

Установка основания

Установите основание на фундамент и примите меры, чтобы основание было плоским и ровным. «Плоский» — это условие (состояние), достигнутое производителем, и его трудно правильно измерить в полевых условиях; тем не менее, вы можете обеспечить ровность фундамента, используя точно отшлифованный плоский стержень и щупы. Использование уровня для проверки плоскостности на самом деле является неправильным методом. Спецификация плоскостности зависит от производителя, области применения и типа основания.

«Уровень» — это условие, которое настраивается и задается в поле. Обычно это означает от 0,002 до 0,005 дюйма на фут в двух направлениях. Сначала рекомендуется установить осевой уровень. Если устройство не выровнено, последующие процессы выравнивания будут трудоемкими и, вероятно, неправильными. Многие насосы требуют заданного состояния уровня для правильной работы системы смазки. Уровень также является хорошей практикой с точки зрения динамики ротора.

Установка насоса и привода

Установите насос и привод (турбина/двигатель/двигатель) на опорную плиту. Наилучшая практика обычно требует размещения насоса непосредственно на основании. Если это не указано в конструкции OEM, на него не должны устанавливаться прокладки.

Смазка

Долейте соответствующее масло до нужного уровня в корпус(а) подшипника насоса. (См. мою статью из двух частей на эту тему в выпусках Pumps & Systems за апрель и июнь 2015 г.

Начальная проверка центровки

Этот шаг часто упускается из виду и может иметь негативные последствия позже, если не будет выполнен на данном этапе. основание залито цементом и/или трубопровод установлен, может быть слишком поздно выполнять некоторые простые действия по размещению оборудования для достижения точного выравнивания.0003

Заливка основания

Заливка — еще один шаг, который часто пропускают или выполняют неправильно. Если цементный раствор не добавлен или если он не полностью соприкасается с основанием и фундаментом, силы от деформации трубы и вибрации машины не могут быть успешно переданы на фундамент. Верхняя поверхность фундамента и нижняя сторона опорной плиты должны быть должным образом подготовлены для необходимой адгезии цементного раствора/эпоксидной смолы и склеивания. Повторно проверьте выравнивание блока после процесса заливки цементным раствором.

Установка трубопровода

До этого момента установка трубопровода не должна быть завершена в пределах 10 футов от насоса. Универсальная наилучшая практика и общепринятый метод заключается в том, чтобы отводить трубопровод от насоса, а не к насосу. Эта стратегия предотвратит любую нагрузку трубы на насос. Кто-то однажды сказал: «Насос — это самая дорогая трубная опора, которую вы можете купить».

Вторая проверка выравнивания

Теперь, когда основание залито цементным раствором и прокладка трубопровода завершена, выравнивание, скорее всего, будет отклонено от спецификации. Перепроверьте выравнивание и при необходимости исправьте. Это также хорошее время для быстрой и простой проверки на наличие чрезмерной деформации трубы. Поместите циферблатные индикаторы или лазерные блоки на ступицу привода насоса в двух плоскостях (вертикальной и горизонтальной). Затем полностью ослабьте болты напорного фланца. Если ступица/муфта насоса перемещается более чем на 0,002 дюйма в любом направлении, напряжение слишком велико. Повторите процесс для всасывающей трубы. Исправьте чрезмерное напряжение, прежде чем переходить к следующему шагу.

Направление вращения

Проведите проверку вращения привода и, если применимо, определите электрический центр ротора (рабочий центр). Отсутствие проверки направления вращения может иметь серьезные и дорогостоящие последствия. Я часто вижу эту ошибку, несмотря на противоположные инструкции. Роторы более крупных двигателей с подшипниками скольжения будут иметь как электрический центр, так и механический центр. Вам нужно будет определить оба и записать результаты. Если в вашем устройстве установлены подшипники такого типа, то этот шаг может быть лучше выполнить перед второй регулировкой соосности. Ваш поставщик может предоставить более подробную информацию. Установите выравнивание для электрического расстояния между центрами хода, а не для механического.

Предупреждение: Не удивляйтесь, если при запуске из двигателя вылетит облако рабочей пыли.

Настройки

Проверьте настройки насоса, включая осевую регулировку рабочего колеса, зазоры, настройки механического уплотнения, центрирование ротора, настройки балансировочного барабана и подъем подшипника. Убедитесь, что устройство свободно вращается.

Вспомогательное оборудование

Установка вспомогательного оборудования, включая системы промывки уплотнений, оборудование для охлаждения/нагрева и устройства контроля.

Установка муфты

Следуйте указаниям производителя и уделяйте особое внимание посадке шпонки в канавку. Обратите внимание, что насос и приводные ступицы должны быть установлены раньше, чем на этом шаге.

Проверка перед запуском и процедура запуска

Заполните и удалите воздух из насоса и системы. Проверьте системный клапан «линейку». Просмотрите и убедитесь, что предыдущие шаги были выполнены. Помните, вы не можете выпускать воздух из работающего насоса; жидкость выйдет, но воздух, попавший в центр машины, останется. Жидкость имеет большую массу и будет выброшена наружу.

Запустить установку. Будьте готовы немедленно остановить установку, если что-то пойдет не так. Проверьте правильность давления, расхода, температуры масла и подшипников, вибрации и шума. Хорошей практикой является повторная проверка соосности после того, как насос поработает в течение короткого времени. Если перекачиваемая жидкость очень горячая (выше 200 F), также рекомендуется выполнить «горячую проверку выравнивания».

Заключение

Слишком часто я наблюдаю пагубные последствия игнорирования или игнорирования информации в МОМ и этой статьи. Если предполагаемый результат состоит в том, чтобы обеспечить успешную работу в течение как минимум пяти лет, измеряемую как нулевое время простоя из-за ремонта или сбоев, этот совет поможет вам в этом стремлении.

Когда агрегаты прибывают с насосом и двигателем, уже установленными на опорную плиту, помните, что неправильный монтаж и обращение могут деформировать основание. Обязательно запишите все начальные измерения и настройки выравнивания, чтобы установить базовый уровень данных устройства. Наконец, я советую пользователям четыре-пять раз проверить соосность насоса и привода в процессе от получения до запуска.

Ссылки

1. Хайнц Блох и Аллан Будрис, «Справочник пользователя помпы, продление срока службы».
2. Уоллес Уилкокс, Майк Уайт и Гордон Паркс, «Ввод в эксплуатацию и запуск новых агрегатов (насосов)», Материалы 25-го Международного симпозиума пользователей насосов, 2009 г., стр. 75–83.
3. Тодд Монро и Перри Монро, «Дорога к надежным насосам», Материалы 23-го Международного симпозиума пользователей насосов, 2007 г., страницы с 99 по 112.

8 шагов к правильной установке погружных водяных насосов

Главная » Бурение скважин » 8 шагов к правильной установке погружных водяных насосов

• 5 октября 2020 г.
• администратор
• Бурение скважин
• Теги: Как установить погружной скважинный насос, Схема установки погружного насоса, Погружные водяные насосы, Услуги по установке погружных водяных насосов в Сэнфорде, Установка водяного насоса

В наше время домашняя инфраструктура и архитектурные решения довольно сложны. Все электрические провода, шнуры и водопроводные трубы спрятаны за стенами, чтобы выглядеть меблированными. Это повышает эстетическую привлекательность, но иногда такие конструкции останавливают подачу воды. Обычно подземные резервуары для воды требуют высокого давления воды для подачи воды в основной резервуар, особенно на крыше. Это звучит знакомо?

С ростом дефицита воды почти каждый домовладелец жалуется на эту проблему. Если вы ищете выход, подумайте о приобретении погружного насоса .

Что такое погружной водяной насос?

Это центробежный водяной насос, установленный на дне вашего резервуара. Он состоит из двигателя, который заставляет рабочее колесо вращаться и выталкивать воду наружу. Поэтому он с готовностью качает воду вверх, обеспечивая достаточное водоснабжение в домах. Вы знаете лучшую часть? Эти насосы не требуют заливки, поскольку они погружаются в жидкости. Точно так же погружные насосы бесшумны, так как вода автоматически поглощает весь шум.

Независимо от того, есть ли у вас ограниченное пространство или резервуар находится над землей, вы все равно можете установить эти насосы внутри него без каких-либо осложнений и работать с минимальными усилиями. Если вам интересно, как это работает, позвольте нам объяснить вам.

Как работает погружной насос?

Он начинается с использования энергии давления через рабочее колесо. Когда вода проходит через насос, давление в нем увеличивается, и вода поступает в диффузор. В этот момент вода поступает в основной резервуар для воды. Эти насосы работают в вертикальное положение , обеспечивающее большую мощность насоса, поскольку он оснащен гидравлическим двигателем. Следовательно, он использует прямое давление через трубу или шланг для удаления жидкости. Хотите верьте, хотите нет, но это гораздо лучший метод, чем всасывание.

В отличие от обычных насосов, погружные насосы не подвержены кавитации, что означает, что резервуар останется чистым. Конструкция поставляется с водонепроницаемыми прокладками и уплотнениями, не допускающими попадания жидкости в компоненты корпуса. Закрытые блоки и элегантный дизайн гарантируют, что насосы не протекают и не отключаются от электричества во время погружения.

Как установить погружной скважинный насос?

Погружные насосы имеют простой процесс установки, что означает, что вы можете установить их самостоятельно. Вот визуальное представление того, как выглядит процесс установки. Схема установки погружного водяного насоса0083 руководство из восьми шагов , которое поможет вам в процессе установки.

Шаг 1. Осмотр резервуара и колодца

Независимо от того, устанавливаете ли вы погружной насос в резервуаре для воды или внутри колодца, начните с тщательного осмотра. Во-первых, определите глубину вашего резервуара для воды. Это поможет вам измерить расстояние от уровня воды до дна резервуара. Помните, что вы должны погрузить насос под воду, чтобы обеспечить максимальное давление. Если глубина кажется недостаточной, наполните резервуар водой, прежде чем начинать процесс установки.

В то же время обратите внимание на внешние повреждения, особенно если ваш танк подвергается воздействию прямых солнечных лучей. Вы можете определить детали, которые нуждаются в цементировании, закрыв двери для любых утечек в будущем. Если у вас есть колодец, вызовите специалиста для осмотра его состояния. Если они дают зеленый сигнал, вы можете перейти к следующему шагу процесса установки.

Шаг 2. Контроль за поставкой компонентов

Пришло время взяться за погружной насос, так как резервуар готов. Прежде чем начать процесс сборки, проверьте все детали о погружной электродвигатель . От номиналов источника питания, конфигурации до длины проводов — у вас должны быть все питающие компоненты вместе. Точно так же следите за всеми расходными материалами, которые поставляются с погружными водяными насосами, чтобы убедиться, что ничего не пропало. Это поможет вам определить, нужны ли двигателю одно-, двух-, трехфазные конфигурации или он будет работать со стартовой коробкой.

Наряду с этим осмотрите ответвительный кабель, чтобы убедиться, что он работает с двигателем и кабелем двигателя. Точно так же он должен иметь правильную скорость погружения в воду без каких-либо технических проблем. Вы также можете проверить фитинги, так как они должны соответствовать крышке отверстия и главному выпускному отверстию. Это может показаться пустяком, но многие люди забывают, когда спешат. Проверка компонентов позволяет им преодолеть механические проблемы быстро, а инвестиции в высококачественные продукты гарантируют, что ваш насос прослужит долго.

Шаг 3. Установите насос

Далее вам необходимо закрепить двигатель на насосе, используя только прилагаемую смазку. Действует как герметик, предотвращая доступ воды и других несжимаемых материалов внутрь двигателя. Как только вы начнете устанавливать двигатель, это вызовет повторное скручивающее усилие, которое закрутит фитинги еще сильнее. Одновременно начнется процесс обматывания проводов, которые в конечном итоге порвутся. Вы можете легко исправить это с помощью ограничителя крутящего момента. Это резиновый зажим, закрепленный на верхней части насоса, который гарантирует, что провода не будут раскачиваться или вращаться.

Кроме того, он также защищает провода от повреждений, увеличивая срок службы помпы. Тем не менее, не торопитесь с этой процедурой; не торопитесь и плавно установите двигатель внутри насоса. Загерметизируйте шлицевой вал в процессе сборки, обмотав плоский штуцер лентой. Вы также можете вкрутить его в погружной насос, если его регулировка невозможна.

Шаг 4. Подсоедините кабели

Погружной насос поставляется с кабелем, который нельзя подключить к розетке. Вместо этого вы должны соединить или соединить его с двигателем и убедиться, что он водонепроницаем. На этом этапе внимательно следуйте инструкциям, чтобы не оставлять места для ошибок и ошибок. Начните с соединения, так как вам придется соединить несколько проводов. Либо сделайте это путем термоусадки комплекта для сращивания, либо купите его. После этого ознакомьтесь с черными трубами.

Используйте пропановую горелку, чтобы нагреть трубы и размягчить их, прежде чем закручивать винты. Это сделает линии водонепроницаемыми, а всю систему водонепроницаемой. Поскольку вы работаете с погружными насосами, используйте хомуты из нержавеющей стали, так как они стоят дополнительных денег. Наряду с сохранением эффективности двигателя, он максимально увеличивает давление воды.

Шаг 5. Гидроизоляция кабелей

Обычно погружные насосы поставляются с 3-жильным кабелем из ПВХ. Вы должны подключить один конец к двигателю, а другой к панели управления. А так как один конец будет находиться в воде, вы должны сделать кабель водонепроницаемым, чтобы исключить любую угрозу поражения электрическим током. Оберните провода самоуплотняющейся термоусадочной трубкой. это термоусадочная пластиковая трубка , которая изолирует провода, обеспечивает истирание и защищает кабели от повреждений. Если вы не можете найти самоуплотняющийся, подумайте о том, чтобы запечатать его самостоятельно.

Используйте обертку с термоусадочной трубкой и создайте влагостойкое уплотнение. Начните наносить его, как ленту, вокруг проводов и осторожно наденьте трубку на обертку. Как только вы нагреете трубку, обертка автоматически расплавится, правильно герметизируя кабели. Этот шаг может показаться длительным, но он необходим для бесперебойной работы насоса.

Шаг 6. Проверка направления вращения

После завершения процесса подключения проверьте, совпадает ли направление вращения вала двигателя с направлением кабельной коробки. Иногда вращение против часовой стрелки, если смотреть со стороны вала двигателя, но другое, если смотреть вручную. Соедините концы проводов, чтобы включить двигатель на несколько секунд. Продолжайте лить свежую воду на защиту от песка, чтобы избежать перегрева, и проверьте направление вращения.

Если направление отличается от маркировки на кабельной коробке, внесите несколько изменений. Во-первых, поменяйте местами два ведущих провода от панелей управления и повторите попытку. Однако, если направление такое же, как у упомянутой кабельной коробки, вы можете легко перейти к следующему шагу.

Шаг 7. Установка обратных клапанов

Если погружной насос установлен, начните проверять клапаны, чтобы следить за потоком воды. Это повышает надежность системы водозаборных скважин, одновременно решая все проблемы с неадекватным водоснабжением. Поэтому, если клапанов нет, установите их пару во впускную магистраль. Это предотвратит стекание воды обратно в бак, когда насос не работает. Таким образом, это обеспечит постоянное давление воды без физической нагрузки на насос.

Кроме того, обратные клапаны обеспечивают немедленную подачу воды в напорный бак сразу после запуска насоса. Это означает, что домовладельцам не придется часами ждать, чтобы заполнить остальные баки, что ускоряет весь процесс. Хотя они издают небольшой шум во время работы, не думайте отказаться от обратного клапана. Поместите его рядом с водопроводной трубой, которая входит в ваш дом. В противном случае, где-то посередине резервуара для воды и трубки, чтобы она была доступна для обслуживания и замены.

Шаг 8. Подключение источника питания и проверка

Теперь пришло время выполнить последнюю проверку насоса. Используйте панель управления и запустите погружной насос. Это несколько вещей, которые вы должны контролировать.

• Посмотрите, работают ли подрядчики с достаточным текущим рейтингом или нужны более высокие.
• Проверьте напряжение в вашем доме, чтобы заранее определить пониженное или повышенное напряжение. Иногда насос требует высокой частоты, что нарушает проводку.
• При обрыве фазы необходимо принять меры, особенно если вы проживаете в одно- или двухфазных квартирах.
• Пробный запуск водяного бака и проверка на предмет перегрева двигателя.

Если ни одна из этих проблем не возникает, все готово. Однако это не означает, что вы можете оставить систему, проводить регулярные профилактические осмотры для обеспечения максимальной эффективности.
