Как установить дверной доводчик: Как установить доводчик на дверь: основные этапы и секреты

Содержание

монтаж своими руками, как установить модель скрытого типа

Комментариев 0
Доводчик

Раньше, чтобы не оставлять двери в открытом положении, люди использовали обычную пружину. В настоящее время вместо этого применяется дверной доводчик. В основе его устройства также находится пружина, но она более крепкая и скрытая в металлическом коробе. Для плавной работы такого элемента используется специальная внутренняя смазка.

Сейчас установка дверного доводчика выполняется на разных конструкциях – входных и межкомнатных, а также на балконных дверях. Сама процедура монтажа не вызывает никаких сложностей и занимает от силы минут 40, не более. Важно только разобраться в нюансах качественной установки.

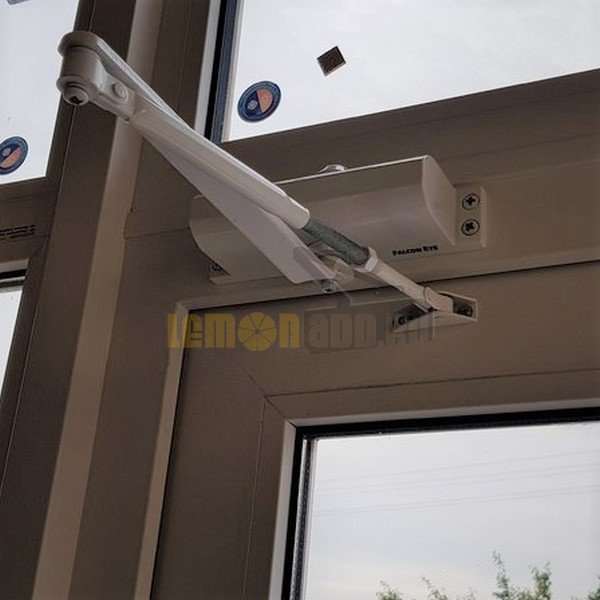

Дверной доводчик

Классификация доводчиков

Существует определенная стандартизация, по которой классифицируются все современные доводчики. Главным критерием разделения является сила и скорость закрытия двери. Изделия делятся на семь категорий – с первого до седьмого класса EN. Когда нужно подобрать подходящий вариант, следует уделить внимание инерционности дверной конструкции, то есть ее габаритам и весу. Если различные размеры соответствуют нескольким определенным классам, то нужно выбрать доводчик более высокой категории.

В качестве примера приведем три первых класса доводчиков:

  1. EN1 – для дверей шириной до 75 см и массой до 20 кг;
  2. EN2 – ширина не более 85 см, вес до 40 кг;
  3. EN3 – ширина до 95 см, масса до 60 кг.

С каждым классом повышается вес и ширина полотен. Таким образом, если полотно имеет ширину 85 см, а его вес составляет 50 кг, то понадобится доводчик третьего класса, поскольку изделие второй категории с такой дверью не сможет сработать.

Если по обоим параметрам соблюдается один класс, в описании устройства указывается только один критерий. Также существуют изделия, которые могут регулироваться в плане силы закрывания двери в нескольких положениях. В этих случаях в марке доводчика двери устанавливается сразу несколько значений классов.

Модели дверных доводчиков

Нужно помнить, что именно вторая разновидность дверных доводчиков считается наиболее удобной для установки и дальнейшего применения. Можно настраивать необходимую скорость захлопывания двери, с учетом, к примеру, условий среды. Однако и цена таких конструкций на порядок больше.

Конструкция и устройство тяги

Главной деталью конструкции доводчика считается именно пружина, которая приводит в действие рычажный механизм. По методу передачи силы от пружины можно выделить два устройства тяги:

  1. Рычажный механизм. В этом случае у доводчиков имеется перпендикулярное расположение относительно поверхности полотна, также здесь будут заметны рычаги. Доводчики еще могут называться с тягой на шарнирах или с коленом. Устройство функционирует с высокой надежностью, но неприглядные рычаги, которые не скрыты из виду, могут с легкостью сломаться – это еще один минус конструкции. По мере открытия двери нужно будет приложить некоторое усилие. Для людей с ограниченными возможностями это может стать преградой.
  2. Скользящий короб. В таких устройствах рычажный механизм имеет параллельное расположение относительно двери. За счет этого при установке удается добиться более эстетичного вида. Еще одно преимущество – при открытии полотна на тридцать градусов усилие для будущего открывания становится меньше. Именно такие доводчики существенно упрощают открытие дверей, даже если ими пользуются дети и люди преклонного возраста.

Каждый тип, описанный выше, имеет в составе две главные части – непосредственно короб, где прячется пружинный механизм, и рычаг, который передает усилие. Установка выполняется к верхней части двери. Одна деталь – на полотно, а другая – на коробку. Выбор конкретного расположения определяется направлением открытия. Если двери нужно открыть на себя, то полотно двери оснащается корпусом, в другом случае, наоборот, к двери прикрепляется рычаг.

Устройство

Доводчики со скользящим каналом подойдут не для каждого вида дверных конструкций. К примеру, установка на стеклянное полотно будет невозможной. Для этих случаев лучше отдать предпочтение напольному устройству. Установка будет аналогичной – корпус прикрепляется к полу, а в верхней части выступает держатель с пластиной. Такой же держатель монтируется и в верхней части, но механизм там используется далеко не во всех случаях, только для тяжелых дверей.

Установка доводчика на дверь

Как правило, доводчики монтируются на входные или наружные двери. Они могут ставиться также на гаражные ворота, на заборную калитку и пр. Если говорить о дверях, то дополнительные устройства ставят таким способом, чтобы корпус доводчика находился внутри помещения.

Важно! Несмотря на то что современные производители предлагают модели, стойкие к морозам, предназначенные для применения в условиях холода, то лучше, чтобы корпус имел защиту от влияния морозной погоды. Плюс ко всему именно такая установка станет гарантией длительной эксплуатации доводчика. Рассмотрим по порядку, как правильно поставить это устройство на любую дверь.

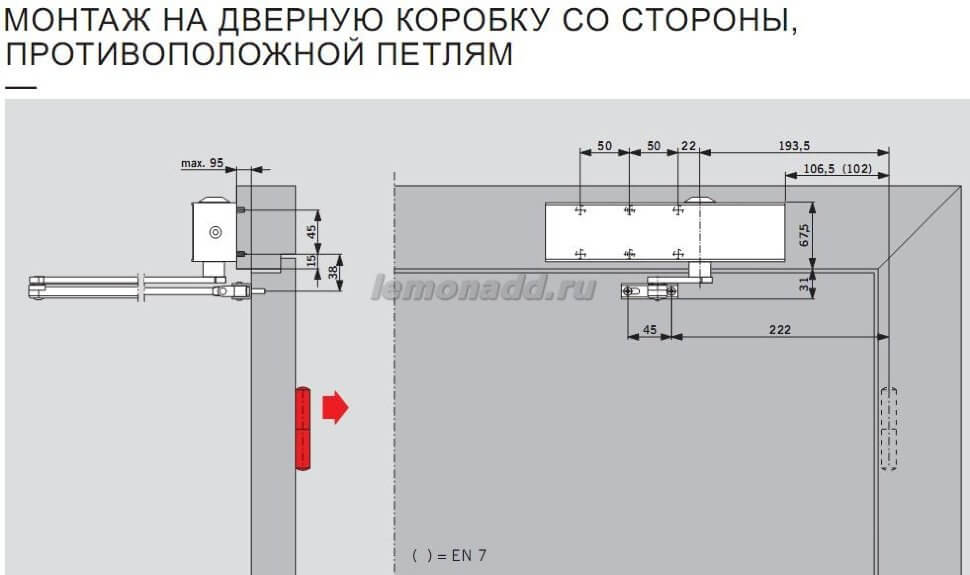

Установка шаблона

Большинство производителей, чтобы облегчить самостоятельный монтаж доводящего механизма на дверную конструкцию, дополняет изделия специальными шаблонами. На таких изделиях нанесена схема деталей доводчика в полномасштабном размере. Также здесь можно увидеть специальные отверстия для монтажа – где именно будет крепиться каждый элемент.

Установка доводчика на дверь своими руками

В моделях, которые способны создавать определенное усилие для открывания двери, отверстия должны указываться разными оттенками. Также производитель это подписывает и отмечает, указывая конкретный класс механизма.

Шаблоны распечатаны с каждой стороны трафарета. На одной части – для открытия двери на себя (где расположены петли), а на втором обороте – для схемы от себя. Также на трафарете есть две красные линии строго перпендикулярно. Горизонтальная черта должна быть совмещена с верхней кромкой полотна двери, а вертикальная – с линией петлевых осей.

С верхом полотна не должно возникнуть никаких проблем, а вот чтобы не допустить ошибки при установке, осевую линию лучше дополнительно отметить. Если ставится доводчик у петли, то здесь достаточно воспользоваться простым карандашом, перенеся центр линии в сторону петель. Если установка выполняется с противоположной стороны, то нужно измерить отступ от края полотнища до центра петли. Данную отметку нужно указать с противоположной стороны и прочертить прямую.

Отверстия под установку доводчика

На имеющемся шаблоне следует найти отметины для отверстий, с учетом требуемого класса. Теперь нужно взять шило или острое сверло и перенести эти отметки непосредственно на раму и полотно.

Как правило, в комплектации поставляется два вида креплений – для металлических или металлопластиковых дверей, а также для деревянных конструкций. Задача мастера – выбрать подходящий вариант. Затем с помощью дрели проделываются дырки в указанных отметках. А после этого можно приступить прямо к установке дверного доводчика. Следует помнить, что для процедуры предварительно разъединяются рычаги от корпуса, если в комплекте поставки они были в сборке.

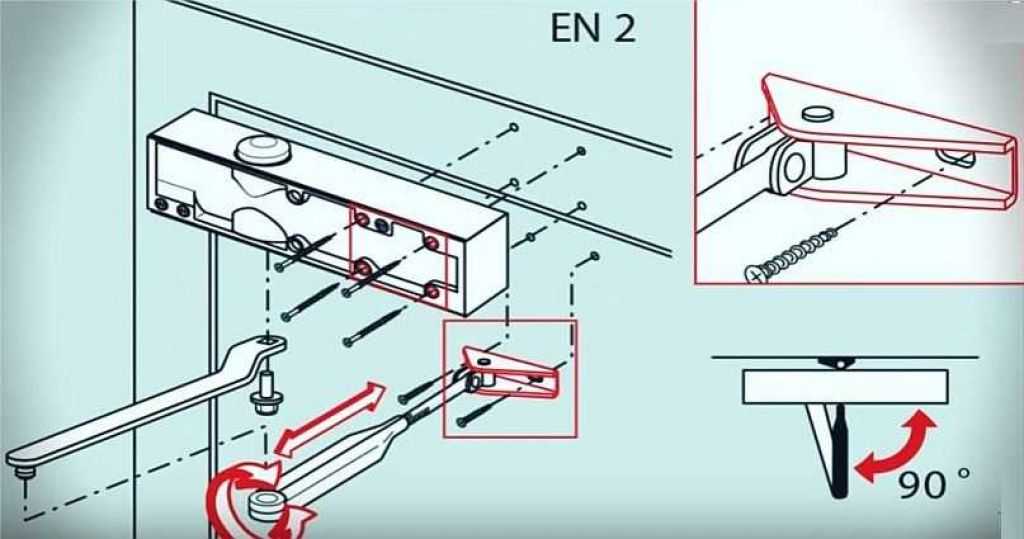

Монтаж

Все элементы доводчика следует приложить к высверленным отверстиям и вкрутить крепления. На схеме следует найти нужный класс усилия для открытия дверного полотна, который требуется в конкретном случае, затем установить части так, как указано на инструкции от производителя. Если ставится доводчик на дверь, открывающуюся на себя, корпус следует поставить на полотно двери, а на короб прикрутить тяговые механизмы.

Принципы установки

Остается только подсоединить рычаг тяги к корпусу доводчика. Внизу конструкции есть специальный выступ для этого. На него необходимо надеть рычаг и затянуть, пользуясь винтом.

Соединение рычага с тягой

Чтобы соединить тягу и рычаг вместе, не придется ничего изобретать – все достаточно просто. Обе части совместить, слегка придавив рукой. Затем они должны сами зафиксироваться. В этот момент мастер должен услышать характерный щелчок. Секрет в том, как разместить эти элементы по отношению к дверному полотну. От этого будет зависеть скорость движения полотна на последней стадии закрытия. То есть пользователю не нужно, чтобы дверь захлопывалась с большим звуком и рывком.

В любом случае положение можно поменять, за счет того, что тяга имеет две части в своем составе и может регулироваться по длине. Одна часть – длинный штифт, который оснащается резьбовыми насечками. За счет вкручивания этого штифта можно удлинить или сократить тягу.

Совет! Если требуется обычное плавное закрывание двери, то тягу лучше установить таким способом, чтобы она стояла перпендикулярно полотну двери. Для этого отчасти сокращаются ее габариты.

Как установить на металлическую дверь

Процесс установки доводчика на дверь из металла практически идентичен. Единственное отличие – это разновидность применяемого крепления и величина требуемого сверла. Поскольку обычно полотно имеет больший вес, то приходится выбирать доводчики высокой мощности, минимум пятого класса. Следовательно, на установочном шаблоне следует выбрать разметку для соответствующего класса. Еще один важный нюанс – может понадобиться дрель более высокой мощности, однако это лишь нюансы. Все другие правила и последовательность действий не меняются.

Особенности правильной установки скрытых доводчиков

Скрытые доводчики могут быть верхними или напольными, а также представленными в виде доводящих дверных петель. Напольные доводчики применяются для монтажа вместе с конструкциями из стекла, в более редких случаях – с изделиями из дерева и пластика. Установка доводчика выполняется во время монтажа самой двери. Верхние механизмы нуждаются в более точной работе и максимальной осторожности. Перед их монтажом в полотне следует сделать соответствующее отверстие, куда монтируется корпус доводчика.

Основные правила установки подобных механизмов напоминают установку рычажного доводчика. Но не каждая межкомнатная конструкция совмещается с таким устройством, поскольку масса полотна может быть слишком маленькой. А вот металлические двери, напротив, могут стать чрезмерно тяжелыми, поэтому приходится использовать механизмы с наружным рычагом.

Дверные петли со встроенным доводчиком также считаются разновидностью скрытого механизма и используются с легкими полотнами. Они лучше всего подойдут для межкомнатных конструкций, будут незаметными в эстетическом плане и простыми в монтаже. Достаточно просто использовать соответствующую технологию установки с корректным определением оси.

Принцип регулирования работы дверного доводчика

Регулировка доводчиков после установки

Все дверные доводчики могут иметь разное конструктивное устройство, поэтому винты регулировки размещаются в разных местах. Все эти моменты в точности обозначены в инструкции к механизму. Но способ регулирования будет одинаковым:

  • если поворачивать регулировочный винт в сторону часовой стрелки, скорость закрывания повышается;
  • если крутить в противоположном направлении, сила закрывания сокращается.

Во время регулировки доводчика не нужно сразу же совершать большое число оборотов. Лучше делать все постепенно и сразу же выполнять проверку, насколько меняется скорость закрывания. Если прилагать чрезмерные усилия, есть риск сбивки винтов, в результате мастеру придется налаживать все заново, кроме того, появляется вероятность поломки механизма.

Прежде чем начинать установку всех элементов дверного доводчика для автоматического закрывания двери, каждому мастеру необходимо внимательно рассмотреть конструкцию этого изделия. При распаковке нужно проверить комплектацию устройства и заранее продумать план необходимых дальнейших действий.

В инструкции от производителя присутствуют все необходимые указания и этапы, также указывается список требуемых инструментов и вспомогательных приспособлений. Так что выполнить самостоятельную установку можно без особых проблем, если знать все особенности процесса.

Проголосовали более 424 раз, средняя оценка 4. 8

Как установить дверной доводчик на металлическую или деревянную дверь своими руками: Пошаговая инструкция +Видео

Многие, наверное, помнят различные хитроумные приспособления, которые использовались для полного и плотного закрытия дверей. Что только не придумывалось для этого!

Это и простые пружины, и целые системы противовесов с блоками и тросиками, и даже части старых покрышек и резиновые жгуты.

Сегодня проблема решается гораздо проще и эффективнее. Уже давно разработан и успешно используется специальный дверной доводчик.

[contents]

Устройство может иметь самые разные конструкции, они представлены на рынке множеством различных моделей. Однако купить такое приспособление недостаточно – его нужно еще смонтировать. Можно обратиться к услугам специалистов, а можно попробовать разобраться и сделать это самостоятельно.

Содержание:

  • 1 Виды дверных доводчиков
  • 2 Установка дверного доводчика
    • 2. 1 Варианты стандартной установки
    • 2.2 Последовательность работ
    • 2.3 Варианты нестандартной установки
    • 2.4 Советы по эксплуатации механизма

Виды дверных доводчиков

Что представляет собой доводчик?

Это специальное приспособление, которое при открытии двери накапливает энергию для ее плавного и плотного закрытия. Своеобразным аккумулятором этой системы часто служит тугая сжатая пружина.

Прототипом такого доводчика являлась пружина, одним концом прикрепленная на двери, а другим – на ее коробке или рядом, на столбе. Отрегулировать такое устройство была практически невозможно, поэтому обычно дверь туго открывалась, и с грохотом захлопывалась.

Современные приспособления бесшумные, дверь закрывается с их помощью без рывков, очень плавно. Различают их по способу действия, по месту установки и по типу механизма. Скрытые механизмы встраивают обычно в дверное полотно, накладные монтируют на верхней части дверной коробки или непосредственно двери.

Существуют также механизмы нижней установки, которые чаще применяют для стеклянных дверей. Механизм в таком случае будет располагаться на двери, в точке ее нижней опоры.

Более популярны и просты в монтаже верхние накладные доводчики, с реечной или скользящей шиной. Такое устройство состоит из механизма в закрытом силуминовом корпусе, скользящего прутка, рейки, крепежного башмака и рычага. С помощью специальных регулировочных винтов настраивается скорость и сила закрывания двери. Нередко с доводчиком в комплекте поставляется монтажный шаблон для нанесения разметки, который упрощает процесс установки.

Установка дверного доводчика

Доводчик выбирают по массе и ширине двери, ориентируясь по специальной таблице стандарта. Например, если дверь весит двадцать килограмм и имеет ширину 75 см, для достаточно механизма класса EN-1, при показателях 40 кг и 85 см — EN-2, далее аналогично. В паспорте прибора указан его класс.

Чтобы подобрать устройство для тяжелой двери, можно установить два доводчика. Таким образом, нагрузка распределится равномерно.

Варианты стандартной установки

Накладной доводчик может быть установлен снаружи или внутри помещения. В случае с межкомнатными дверями предпочтителен стандартный метод установки. Со стороны открытия на дверь монтируют корпус доводчика, а на дверную коробку – пруток с башмаком.

Если речь идет о двери, соединяющей с улицей, доводчик лучше установить изнутри, чтобы защитить от пыли, влаги и перепадов температур. К тому же, если зимой механизм замерзнет, дверь вообще нельзя будет открыть. Поэтому если есть такая возможность, то внутренняя установка всегда предпочтительнее.

Монтаж устройства будет зависеть от направления открывания двери, а также от его конструктивных особенностей. Согласно установленным правилам, внешние двери всегда открываются наружу. Значит, корпус доводчика придется устанавливать или на дверной косяк, или дополнительную планку (по параллельной схеме).

Последовательность работ

Изначально определяем место установки механизма и его тип.

Для этого необходимо оценить, куда открывается дверь:

  1. если «на себя», корпус приспособления крепят на самый верх двери со стороны петель;
  2. если же дверь открывается «от себя», т.е. в обратном направлении, то корпус монтируют на коробку, а рычаг крепят к дверному полотну.

Независимо от вида тяги, рычажной или канальной, накладные доводчики устанавливаются по единой технологии.

Монтажную схему в натуральном масштабе прикладывают к косяку и дверному полотну одновременно, сквозь бумагу отмечают точки расположения отверстий. Схема обычно идет вместе с доводчиком.

В коробке и полотне двери сверлят отверстия нужной величины. Для двери из алюминиевого профиля или тонкостенного металла полагается использовать специальные приспособления для крепления – бонки. В месте крепления фиксирующих элементов они не дают металлу деформироваться.

Крепят через готовые отверстия реечную планку (или башмак рычага) и непосредственно корпус приспособления с помощью саморезов. К корпусу специальным винтом (он идет в комплекте) присоединяют ответную часть рычага: в колене рычаг соединяют.

Коленный рычаг должен быть отрегулирован: к плоскости полотна двери он должен быть расположен под прямым углом. Требуемое усилие для закрывания дверей регулируется помощью специальных винтов. Для этого дверь открывают, оценивают скорость, с которой она закрывается, и доводят ее до требуемой.

Если доводчик нужно отрегулировать в режиме с «дохлопом», который применяют на двери с кодовым замком или защелкой,
то усилие закрывания и его скорость регулируются в двух зонах. Это начальный диапазон, от 180 градусов до 15, и конечный диапазон, от 15 градусов до 0. В конечной зоне оба эти показателя (усилие и скорость) должны быть немного выше. Но лучше избегать весьма заметной разницы между скоростями.

Важно! Если при регулировке винтов переусердствовать, корпус механизма может разгерметизироваться, из него вытечет масло, и он станет непригодным.

Некоторые модели обладают дополнительными опциями, такими как торможение открытия. Они тоже регулируются, и доводятся до нужных величин.

Варианты нестандартной установки

Иногда ситуация складывается таким образом, что по стандартной схеме установить приспособление никак не представляется возможным. Тогда приходится прибегать к монтажу дополнительного уголка или специальных планок. В каждом конкретном случае их конструкцию приходится разрабатывать на месте, с учетом исходных данных.

Могут быть следующие варианты установки.

  1. Если рычаг невозможно прикрепить к коробке, монтируется специальный уголок, который в горизонтальной плоскости фиксируется саморезами. Изнутри к уголку крепят рычаг.
  2. На уголок, смонтированный на верхний откос коробки, устанавливают корпус устройства, а к двери крепят его рычаг.
  3. К коробке двери крепят подвесную монтажную пластину, на которую устанавливают доводчик, а к дверному полотну фиксируют рычаг.
  4. Сам механизм прикрепляется стандартным способом к двери. Рычаг крепится к монтажной пластине, которая увеличивает площадь откоса.

Используя один из перечисленных способов, вы сможете закрепить механическое приспособление на любых видах нестандартных калиток и дверей. При этом их функциональность и надежность ничуть не пострадают.

Советы по эксплуатации механизма

Можно ли продлить срок службы механизма?

Если строго соблюдать перечень этих простых требований, то механизм доводчика будет служить длительное время.

  • Не рекомендуется при закрывании двери прикладывать усилия: сдерживать ее или, наоборот, торопить. Если дверь нужно заблокировать (когда через нее носят мебель, например), то для этого лучше отсоединить рычаг от доводчика.
  • Не стоит вставлять распорки и кирпичи.
  • Находящийся на уличной стороне двери доводчик следует беречь от промерзания масла, защищать от атмосферных осадков.

Установка дверного доводчика — Seattle’s Maple Leaf Locksmith LLC — (206)335-4559

Если вы хотите, чтобы ваша дверь закрывалась автоматически, стоимость моего выезда и установки дверного доводчика рассчитывается по следующей формуле:

  • 80 долларов США Звонок в службу поддержки в Северный Сиэтл
  • $125-500 для доводчика в зависимости от вашей двери и дверной коробки.
  • $50 работа по установке доводчика на деревянную или металлическую дверь
  • Дополнительно 45 долларов в выходные и после 18:00.

Это дверной доводчик средней мощности, который я установил для офиса.

Дверные доводчики являются важной частью безопасности вашего дома. Нельзя доверять людям закрывать за собой дверь ; мы все были в ресторане, в котором не было доводчика на входной двери, и страдали, когда люди продолжали невольно оставлять дверь открытой в холодную и ветреную ночь, когда они приходили или уходили. Люди часто кажутся погруженными в свои мысли и, как правило, невнимательно относятся к высоким идеалам, касающимся комфорта и безопасности своих ближних. Вы не можете заставить их закрыть дверь. Вы должны сделать это для них.

Если вы хотите сделать свое здание более безопасным, рекомендуется автоматизировать закрытие двери; если дверь не закрыта, замок на двери не может выполнять свою работу. Если у вас установлен доводчик, то неважно, насколько отвлечен ваш жилец, дверь за ним закроется, и если ответная планка установлена ​​правильно, защелка вашего замка гарантирует, что только тот, у кого есть правильный ключ, сможет войти , Дверной доводчик также может удерживать людей от открывания двери слишком далеко или не давать ветру срывать дверь с петель.

Этот старый пузатый дверной доводчик больше не запирал дверь. Это проблема, когда преступники с послужным списком длиной в милю слоняются по улице 24 часа в сутки в ожидании входа. Вот Norton 7500, чтобы заменить старый дверной доводчик. Теперь дверь запирается медленно, но крепко. Больше никаких иголок на полу внутри!

Дверные доводчики различаются по нескольким параметрам. Скрытые доводчики прячутся в дверной коробке. Накладные дверные доводчики монтируются либо на дверь, либо на дверную коробку над дверью. Дверные доводчики обычно стоят от 125 до 500 долларов в зависимости от того, насколько тяжелая дверь. Действительно сложные дверные доводчики, которые имеют возможность автоматического открывания для инвалидов с помощью кнопок, очень дороги и требуют найма дверной компании с электриком.

Эти капли масла на дне этого дверного доводчика показывают, что прокладка вышла из строя. Это заставляет дверь захлопываться, потому что больше нет пневматического давления в качестве сопротивления, а только мощная пружина.

Замена обычного дверного доводчика занимает около 45 минут, а новая установка – час. Дверные доводчики обычно бывают двух видов: Duranotic и Aluminium. Дюранотик темно-коричневого цвета. Вы должны выбрать тот, который соответствует вашей другой дверной фурнитуре. При выборе цвета дверного доводчика обратите внимание на цвет двери и дверной ручки. Как правило, они не очень привлекательны, но они также находятся над дверью, где большинство их все равно не заметит.

Ваш дверной доводчик может нуждаться в замене, если дверь захлопывается или из нее вытекает темно-коричневая/черная жидкость. Когда возникает любое из этих условий, это, вероятно, связано с выходом из строя уплотнения внутри дверного доводчика, и вся пневматическая жидкость вытекает. Именно здесь становится очевидным качество вашего дверного доводчика. Некоторые дверные доводчики не рассчитаны на всепогодную жидкость и не подходят для наружной установки. Некоторые дверные доводчики изготавливаются без особой тщательности и прослужат всего несколько лет до выхода из строя. Хороший дверной доводчик рассчитан на десять лет службы.

Если вы заинтересованы в установке доводчика самостоятельно, это можно сделать. Если отверстия уже просверлены правильно, может потребоваться только отвертка Phillips и несколько часов вашего времени, а может быть, стремянка и подарок для чтения инструкций, написанных кем-то, для кого английский является вторым или далеким третьим языком. Это также можно сделать, если вы склонны к механике и можете решать головоломки. Вы можете заказать дверной доводчик на Amazon.com или купить его у меня и установить самостоятельно. Имейте в виду, что это правила соответствия ADA относительно того, насколько быстро дверь может закрываться и какое усилие требуется, чтобы открыть дверь. Строительные инспекторы в Сиэтле потребуют эти вещи, если заметят.

Также учтите, что дешевые дверные доводчики могут не прослужить долго, и люди станут зависеть от доводчика, закрывающего перед ними дверь. Когда они терпят неудачу (в конце концов они все терпят неудачу), дверь может начать хлопать или вообще перестать закрываться сама по себе. Не экономьте на дверных доводчиках; разница в том, что прокладки прослужат дольше, масло будет работать в более широком диапазоне температур. 100 долларов, которые вы сэкономите, меньше, чем ущерб, причиненный тому, кто проник в ваше здание, кого там быть не должно!

Как установить доводчик за четыре простых шага

    org/BreadcrumbList»>

  1. Дом

  2. Идеи колоды

Простое решение проблемы с захлопыванием!

— от

Аарон Клейтон

Дверь-сетка бесполезна, если она постоянно открыта! Установка дверного доводчика занимает всего несколько минут и поможет защитить ваш дом от насекомых. Кроме того, больше никаких хлопков — это определенно сделает всех счастливыми! Эти доводчики стоят менее 30 долларов, так что вы тоже будете в восторге.

Соберите все необходимое

Пневматический дверной доводчик

Вам также понадобится

Дрель; сверло для направляющего отверстия

Вот как

ШАГ 1 Поместите кронштейн дверного доводчика со стороны петель в верхней части дверного косяка.

НА ЗАМЕТКУ Проверьте правильность расположения в технических характеристиках продукта. Прикрутите кронштейн к дверному косяку.

ШАГ 2 Для установки дверного кронштейна на дверь прикрепите его к корпусу доводчика, поместите стержень доводчика в кронштейн косяка и при закрытой двери прижмите его к двери. Отметьте положение отверстий в дверном кронштейне на двери.

ШАГ 3 В местах отверстий на двери просверлите направляющие отверстия для винтов.
