какой выбрать, как уложить, подробности монтажа.


Как сделать теплый пол по плитку своими руками? Теплый пол под плитку с нуля. Как выбрать теплый пол под плитку? Как уложить теплый пол под плитку? Что нужно для укладки теплого пола под плитку? Какой теплый пол под плитку выбрать?




Керамическая плитка, натуральный камень или керамогранит — полы с покрытием из этих материалов не только обладают прекрасными декоративными качествами, но и очень функциональны: их легко мыть и они не боятся повышенной влажности. Именно поэтому практически во всех ванных комнатах, санузлах, душевых, а также прихожих и кухнях укладывается именно керамическая плитка или аналогичное покрытие. Однако, поверхность плитки или керамогранита достаточно прохладная на ощупь, и если жарким летом это даже приятно, то холодной осенью, когда температура за окном уже приближается к нулевой отметке, а отопление еще не включили, такая прохлада создает только дискомфорт. Решить эту проблему достаточно просто – сделать себе теплый пол под плитку. Благодаря хорошей теплопроводности керамическая плитка и аналогичные материалы идеальны для систем теплый пол — тепло от нагревательных элементов быстро прогревает слой плитки и поступает на его поверхность. Помимо дополнительного комфорта, применение системы подогрева пола во влажных помещениях помогает избежать сырости, образования плесени, а также повышенного травматизма, благодаря сухим и нескользким полам. Теплый пол под плитку можно сделать своими руками без особых усилий. Конечно, для этого необходимо обладать определенными познаниями в строительном деле и набором инструментов, но комфорт, который принесут с собой в ваш дом теплые полы стоит того, благо сегодня на рынке представлено огромное количество различных марок теплых полов под плитку на любой вкус и кошелек.

Комплекты теплого пола под плитку

  • Полный комплект теплых полов под плитку

  • Нагревательный мат в комплекте

  • Терморегулятор с датчиком в комплекте

  • Низкая цена — высокое качество!

  • От 1810 руб за комплект!

Теплые полы под плитку AURA

  • Нагревательный мат под плитку

  • Оптимальное соотношение цена/качество

  • Гарантия 50 лет

  • Пр-во Россия

  • Терморегулятор приобретается отдельно

Теплые полы под плитку DEVI

  • Нагревательный мат под плитку

  • Теплые полы под плитку премиум-сегмента

  • Гарантия 20 лет

  • Пр-во Польша

  • Терморегулятор приобретается отдельно


Что нужно для укладки теплого пола под плитку


Обустроить себе теплые полы под плитку можно несколькими способами, но для укладки в квартире самый простой, недорогой и эффективный из них – применение для обогрева пола так называемых нагревательных (или греющих) матов. Греющие маты представляют собой тонкий электрический нагревательный кабель в специальном экране (для защиты от электромагнитного излучения), который «змейкой» закреплен на стекловолоконной сетке; для подключения к питающей электрической сети греющий мат оснащен так называемым «холодным» концом — отрезком обычного электрического провода. Такая конструкция значительно упрощает подбор и дальнейший монтаж теплого пола. Как правило, все производители выпускают маты шириной 50 сантиметров (ширина стекловолоконной сетки), а длина мата зависит от площади обогрева на которую он рассчитан. Толщина мата составляет от 3 до 5 мм (зависит от производителя). Это позволяет оборудовать себе систему теплых полов при минимальных потерях в высоте помещения.


Одной из основных характеристик греющего мата является его мощность. На этот параметр стоит обращать внимание при подборе нужного нагревательного мата. Вообще, для таких систем обогрева как теплый пол рекомендуются следующие величины:


  • Для дополнительного комфортного подогрева поверхности пола в сухом помещении — 110-140 Вт/м2


  • Для подогрева пола во влажных помещениях — 140-160 Вт/м2


  • Для подогрева полов на лоджиях, балконах в зимних садах — 180-220 Вт/м2


Сегодня на рынке представлены нагревательные маты для всех типов применения.


При обустройстве системы теплого пола под плитку (кроме собственно нагревательного мата на определенную площадь обогрева) нам понадобятся:


  • Терморегулятор. Это прибор, который служит для управления подогревом пола. Терморегулятор с помощью выносного датчика температуры, установленного в «пироге» пола, измеряет температуру пола, сравнивает с заданной и в зависимости от результата включает или выключает обогрев. Пример. Для помещения с постоянным пребыванием людей рекомендуется температура пола не выше 26С (согласно действующим СНИП’ам). Мы устанавливаем эту температуру на терморегуляторе и если текущая температура пола ниже, то терморегулятор включает обогрев, нагревает полы до 26 градусов и отключает питание полов. После того как полы остынут до температуры 24-25 градусов, терморегулятор вновь включит обогрев и нагреет полы до установленной температуры. Затем весь процесс повторится. Применение терморегулятора позволяет добиться максимального комфорта и значительно сэкономить электроэнергию.


  • Стандартный подрозетник (монтажная коробка) для установки терморегулятора в стену.


  • «пирог» пола. Для того, чтобы его можно было заменить в случае выхода из строя, датчик не замуровывается в слой пола, а устанавливается в гофротрубке, чтобы в случае необходимости его можно было вынуть и установить другой. У некоторых производителей гофротрубка входит в комплект с нагревательным матом.


  • Плитка и плиточный клей. Можно использовать кафельную, керамогранитную плитку или натуральный камень. Клей выбирают в зависимости от типа плитки и условий эксплуатации.


  • Дрель с коронкой для установки термостата, болгарка с кругом по бетону или штроборез, строительный инструмент.


  • Мультиметр для измерения сопротивления.


  • Устройство защитного отключения (УЗО) с током утечки не более 30 мА. Подключение теплого пола под плитку (особенно во влажных помещениях) должно осуществляться через УЗО с током утечки не более 30 мА.


  • Дополнительно могут понадобиться: клеевой пистолет для крепления сетки мата к черновой поверхности пола, металлический скотч для крепления нагревательного кабеля при обходе сливных отверстий т.д.

Технология укладки теплого пола под плитку своими руками


  1. Перед тем как начинать сверлить, грунтовать, штробить и т.д. необходимо провести разметку. Для начала вы должны определить место установки терморегулятора. Если полы укладываются во влажном помещении, то терморегулятор нужно устанавливать за пределами этого помещения. Далее, отметьте место установки крупногабаритной мебели, сантехники, бытовой техники, унитаза, ванной и т.п. Важный момент: укладка теплого электрического пола, производится только на свободных участках, где не будет располагаться мебель, или крупногабаритные бытовые приборы (стиральные машины и т.п.). Это позволит избежать перегрева нагревательного кабеля и продлит срок службы всей системы подогрева пола. Начертите план ваших теплых полов с указанием расположения терморегулятора, датчика температуры, расположения и направления укладки нагревательного мата. На чертеже необходимо точно отметить место соединения монтажного «холодного» кабеля с нагревательным кабелем и место расположения датчика температуры. Этот чертеж храните вместе с гарантийным талоном на теплые полы.



  2. Установка терморегулятора и датчика температуры пола. Терморегулятор устанавливается на высоте розеток в стандартный подрозетник (монтажную коробку). Для этого в стене нужно просверлить отверстие с помощью дрели и коронки по бетону. От этого места сделайте углубление (штробу) сечением 2х2 см в стене и полу в направлении от места установки терморегулятора к полу и, примерно, на 1 метр по поверхности пола от стены. Вставьте в углубление гофрированную трубку для датчика температуры. Загерметизируйте свободный конец трубки с датчиком, например, электротехнической изоляционной лентой или специальной заглушкой. Зафиксируйте трубку с датчиком, например, с помощью клеевого пистолета. Пластиковая гофрированная трубка с датчиком должна быть размещена в пазу таким образом, чтобы находиться на уровне нагревательного мата. Радиус изгиба трубы должен быть таким, чтобы при необходимости можно было легко извлечь и снова установить датчик температуры. Датчик терморегулятора должен располагаться строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.


  3. Подготовьте черновой пол или старое напольное покрытие (нагревательные маты можно укладывать на старую плитку): заделайте трещины и выбоины, уберите мусор и пыль. Обязательно загрунтуйте черновой пол по всей поверхности и дайте высохнуть грунтовке.


  4. Разметьте черновой пол в помещении, очерчивая поверхности, на которые теплые маты укладывать не нужно. Запрещено укладывать электрический теплый пол под мебель без ножек, бытовую технику, а также под различные отопительные приборы (от отопительных приборов нужно сделать отступ 10-15 см). Например, в ванной теплый пол не укладывают под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. От стен оптимально сделать отступ 5-10 см (так как вплотную к стене, как правило, никто не стоит), а вот к кухонному гарнитуру теплый пол лучше укладывать вплотную или с небольшим зазором 2-3 см, так как к нему человек стоит как раз близко.

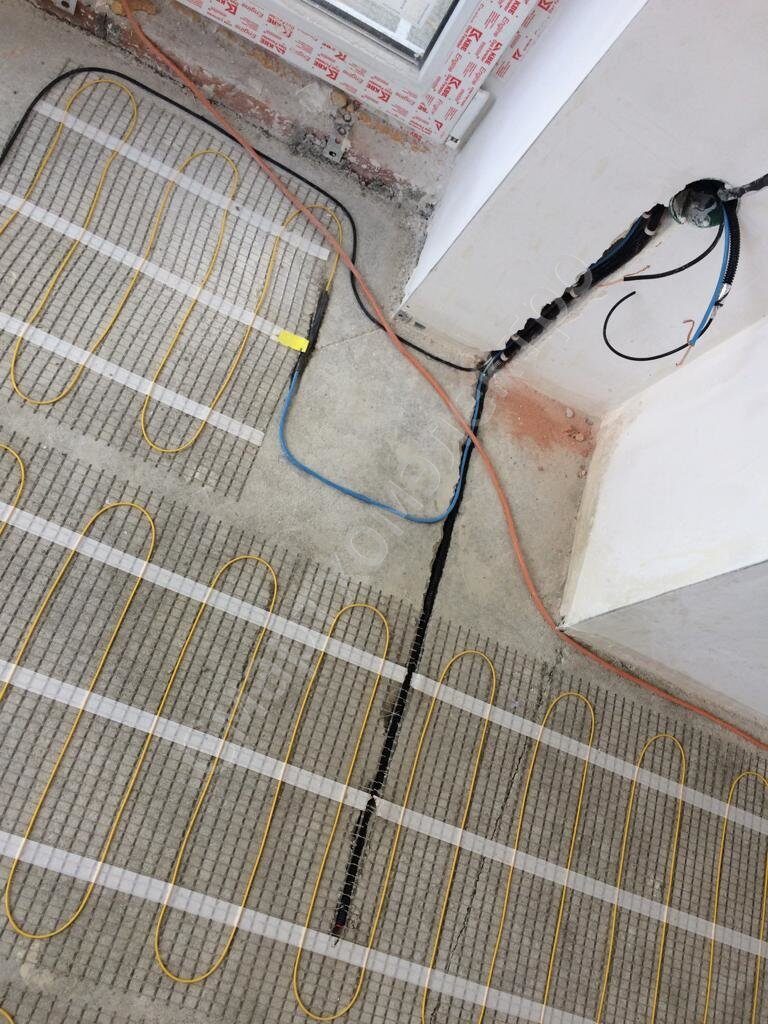

  5. Как правило, укладка мата начинается от стены на которой установлен терморегулятор. При этом укладывать мат нужно таким образом, чтобы датчик терморегулятора располагался строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. При укладке основа мата (несущая сетка) режется в соответствии с проектом. Разрезы необходимо делать аккуратно, чтобы не повредить нагревательный кабель. При обходе слива или унитаза кабель можно полностью снять с несущей сетки и закрепить на черновом полу с помощью, например, металлического скотча. Расстояние между двумя витками кабеля должно быть не менее 5 см.


  6. После раскладки мата необходимо измерить сопротивление нагревательного кабеля и сопротивление его изоляции ( до его заливки раствором). Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола. Питающий кабель оптимально проложить в гибкой трубе к монтажной коробке, где будет установлен регулятор. Питающий кабель нигде не должен касаться и пересекаться с нагревательным кабелем.



  7. Подключение термодатчика, монтажного кабеля нагревательного мата и питающих проводов от сети 220 В к управляющему терморегулятору осуществляется в соответствии со схемой, указанной в паспорте на терморегулятор (также схема подключения проводов, как правило, указана на задней стенке термостата). После подключения можно провести кратковременную проверку работы системы обогрева. Для этого на регулятор подается питание и выставляется среднее значение температуры с помощью кнопок или других управляющих элементов регулятора. При подаче напряжения на греющий мат на терморегуляторе должна загореться соответствующая индикация, а также обычно слышится характерный легкий щелчок.



  8. С помощью пирометра или просто рукой можно проверить нагрев кабеля на всех участках пола. Включение без напольного покрытия не должно быть длительным во избежание перегрева кабеля.


  9. Далее возможны два варианта:

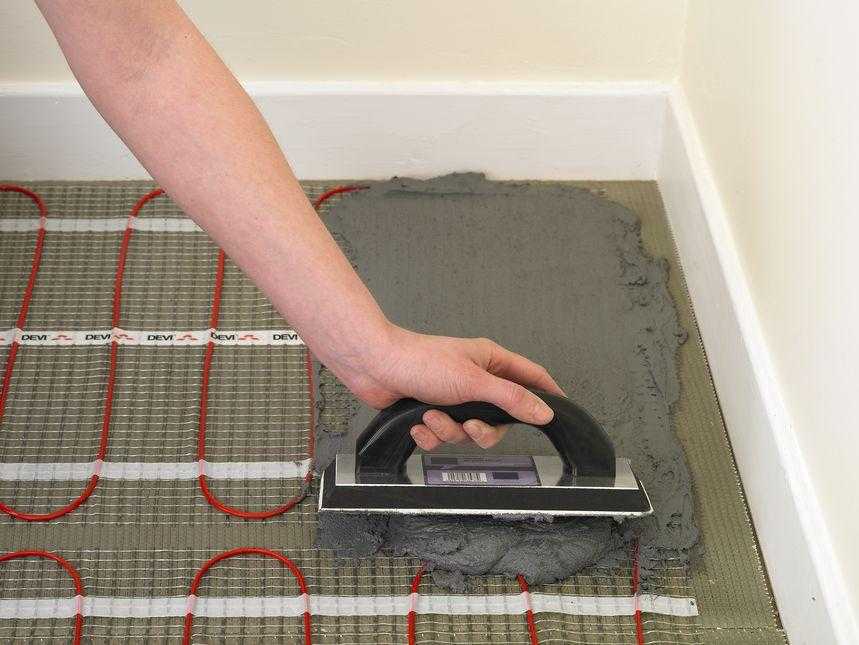

    1 вариант. Уложить плитку сразу в плиточный клей. Для этого: смешать плиточный клей по инструкции, указанной на упаковке; нанести клей на маты, заполняя все пустоты и тщательно разглаживая его (толщина слоя клея должна быть такой, чтобы весь нагревательный мат, включая концевую и проходную муфту, были полностью закрыты клеевым раствором без воздушных промежутков, т. е. не менее 8-10 мм). Уложить плитку. Под плиткой не должно оставаться пустот, воздуха, перекосов.

    2 вариант. Нагревательный мат покрыть слоем выравнивающего раствора таким образом, чтобы кабель и холодный конец были полностью закрыты. Возле кабеля не оставлять воздушные промежутки. Дать полностью высохнуть. Уложить плитку на тонкий слой плиточного клея.


  10. Проверить с помощью мультиметра сопротивление контура нагревательного кабеля и сопротивление его изоляции. Результаты измерений и другие сведения заносятся в измерительную таблицу.


  11. До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.




  • По электрике


  • Про обогрев бытовых труб


  • Про строительный обогрев


  • Про теплые полы


  • Про электрообогреватели



Электрический теплый пол под плитку: укладка и монтаж

Керамическая плитка – почти идеальное напольное покрытие, особенно для мест с повышенной влажностью или высокой проходимостью. Она красивая, прочная, легко очищается и т.п. Но при всех своих достоинствах керамика остается неприятно холодной. Идеальное решение проблемы – система теплого пола. И если водяной теплый пол доступен лишь владельцам частных домов, то применение электрических нагревательных систем гораздо шире.

Кроме того, технология укладки электрического теплого пола под плитку доступна любому строителю, даже начинающему. Нужно лишь познакомиться с особенностями этого процесса, чтобы избежать распространенных ошибок.

Содержание статьи:

  • Виды электрического теплого пола
  • Монтаж электрического теплого пола своими руками:
    • Этап #1 – Подготовка основания
    • Этап #2 – Теплоизоляционный слой
    • Этап #3 – Монтаж матов или кабеля
    • Этап #4 – Термодатчик и терморегулятор
  • Заливка стяжки и укладка плитки

Виды электрического теплого пола

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

  • греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т. п.;
  • электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
  • инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер – один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Монтаж электрического теплого пола своими руками:

Инфраскрасный (или пленочный) теплый пол, а также греющий кабель и электрические маты монтируют примерно по одному сценарию. Чтобы правильно уложить теплый пол, следует выполнить следующие операции:

  • Правильно подготовить основание.
  • Выбрать место для установки терморегулятора.
  • Уложить слой теплоизоляционного материала.
  • Уложить маты или греющий кабель.
  • Выполнить монтаж плитки.

Знание некоторых нюансов каждого этапа позволит выполнить все операции правильно.

На схеме наглядно представлено устройство электрического теплого пола, дающее представление о порядке его монтажа: от подготовки основания до укладки напольного покрытия из керамической плитки

Этап #1 – Подготовка основания

Сначала удаляют старое напольное покрытие, если таковое имеется, убирают мебель и любой строительный мусор. Чтобы подготовить основание, достаточно выровнять и очистить от любых загрязнений уже существующую поверхность. Если на ней имеются небольшие углубления или трещины, их можно просто заделать.

Если же основание сильно повреждено, имеет смысл выровнять его с помощью цементно-песчаной стяжки. Чтобы сократить сроки ремонта, рекомендуется использовать быстросохнущую смесь.

Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор

Недопустимо укладывать греющий кабель на неровную поверхность. Постоянное деформирующее воздействие в скором времени приведет к повреждению системы. Для устранения такой поломки понадобится довольно дорогостоящий ремонт, поскольку придется демонтировать напольное покрытие и заменить кабель, т.е. фактически выполнить снова прочти все работы.

Этап #2 – Теплоизоляционный слой

На подготовленное основание сначала укладывают теплоизолирующий материал. Оптимальным выбором может стать относительно недорогой, легкий и удобный пенофол. Это тонкий материал с фольгированным покрытием, толщиной 14 мкм. Продается пенофол в удобных рулонах.

Его нижняя сторона снабжена самоклеящимся слоем, поэтому для укладки такого теплоизолятора достаточно просто приклеить его к полу.

При этом следует сделать отступ от стен около пяти сантиметров. Стыки между полосами пенофола заклеивают специальным отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он обладает достаточно высокими теплоотражающими способностями – его коэффициент теплопроводности равен 0,049 Вт/мК.

Пенофол – недорогой и очень удобный в эксплуатации теплоизоляционный материал, который эффективно используют при монтаже теплого пола под плитку на небольших площадях

Пенофол подходит для ситуаций, когда теплый пол является дополнением к основной системе отопления дома. Для более основательной теплоизоляции используют листовой пенополистирол. Подходящими будут и другие листовые утеплители.

При их монтаже следует помнить, что поверхность, на которую затем будет уложена система теплого пола, должна оставаться ровной, чтобы не повредить кабель.

Для теплоизоляции пола в многоквартирном доме, когда внизу расположено другое отапливаемое помещение, вполне подойдет утеплитель толщиной 20-50 мм. Если же теплый пол монтируется на лоджии или в другом подобном месте, понадобится более надежная защита от потерь тепла.

Здесь уместнее утеплитель толщиной около 100 мм. Допускается использование в качестве теплоизолирующего слоя относительно недорогой минеральной ваты.

На листовой утеплитель необходимо установить специальную армирующую сетку, по которой и наносится затем стяжка. Альтернативой сетке могут стать микрофибра и пластификаторы, добавленные прямо в стяжку. Это технология армирования полусухой стяжки синтетическими волокнами.

Этап #3 – Монтаж матов или кабеля

Перед началом монтажа матов, на которые уложен греющий кабель, следует распаковать комплект и тщательно изучить инструкцию, предоставленную изготовителем. Затем необходимо подготовить необходимые инструменты и недостающие материалы. Лишь после того, как все готово, можно приступать к выполнению работ.

Кроме того, нужно подобрать удобное место, в котором будет расположен терморегулятор – устройство, с помощью которого можно регулировать температуру нагрева пола. Место выбирают с учетом быстрой и удобной доступности к терморегулятору. Это важный элемент системы управления нагревающих элементов, выбору которого нужно пристальное внимание.

Стандартное расположение терморегулятора при монтаже теплого пола в комнате.

Еще один важный момент – система подключения теплого пола к электропитанию. Нельзя просто включить нагревательные элементы в розетку (хотя некоторые неопытные мастера поступают именно так), следует для этих целей подвести отдельный кабель от щитка электропитания.

Нагревательный кабель, уже уложенный на специальную сетку, очень удобен для укладки. Между его петлями сохраняется необходимое расстояние. Если в процессе монтажа необходимо развернуть сетку под определенным углом, ее просто аккуратно разрезают.

В качестве крепежного элемента при укладке матов используют специальный монтажный скотч, предназначенный именно для систем теплого пола. Еще одно преимущество использования готовой сетки с греющим кабелем – наличие уже вмонтированного термодатчика.

Если по каким-то причинам греющий кабель и сетка приобретаются отдельно, кабель необходимо правильно уложить на сетку. Для больших площадей имеет смысл составить предварительный план-разметку с отображением схемы укладки кабеля.

Существует несколько типов таких схем, например, “спираль”, “улитка”, “зигзаг” и т.п. При этом не следует монтировать кабель вплотную к стене. Между витками кабеля выдерживают расстояние 20-25 см. Чем равномернее и аккуратнее уложен кабель, тем лучше и эффективнее будет прогрев поверхности пола.

Схематическое изображение укладки греющего кабеля зигзагом с указанием размещения остальных элементов системы электрического теплого пола: термодатчика, терморегулятора и т.п.

Составляя схему размещения греющего кабеля, следует помнить, что размещать его под мебелью не рекомендуется. Означает ли это, что в помещении с теплым полом нельзя будет в дальнейшем переставлять мебель? Нет, это не так. В местах, где мебель будет стоять постоянно, плотно прилегая к полу, конечно же, не имеет смысла размещать нагревательные элементы. Для остального пространства следует просто подбирать мебель на небольших ножках. Если над полом будет некоторое свободное пространство, теплый воздух сможет свободно циркулировать, что предотвратит перегрев кабеля.

Этап #4 – Термодатчик и терморегулятор

Важный момент при монтаже теплого пола – правильная установка термодатчика. Этот элемент ни в коем случае нельзя устанавливать непосредственно в бетонную стяжку. Термодатчик помещают в отрезок гофротрубы, чтобы защитить его от травмирующего внешнего воздействия.

Гофротрубу размещают между витками кабеля и недалеко от стены таким образом, чтобы в случае поломки термодатчик было легко заменить новым элементом. Рядом на стене устанавливают терморегулятор и соединяют его с термодатчиком. Для электрического соединительного кабеля следует проштробить специальную канавку.

После этого терморегулятор подключают к электрической сети.

Термодатчик для системы теплого пола следует аккуратно разместить внутри отрезка гофротрубы, чтобы не повредить этот элемент в процессе монтажа и эксплуатации системы

Следует выбрать кабель подключения подходящего сечения, ориентируясь на общую мощность системы теплого пола. Обычно для обогрева каждого квадратного метра площади требуется около 150 Вт.

Медный кабель, сечение которого составляет 1,5 кв. мм, рассчитан на мощность 4кВт при силе тока в 19 А, а кабель с сечением 2,5 кв. мм. подойдет для систем мощностью 5,5 кВт при силе тока в 27 А. Таким образом, для помещения площадью до 20 кв. метров понадобится полуторамиллиметровый медный кабель.

Место для монтажа терморегулятора следует предусмотреть заранее. По окончании работ в течение некоторого времени понадобится правильно отрегулировать работу системы теплого пола

После того, как система теплого пола уложена, термодатчик установлен, система соединена с терморегулятором и подключена к электропитанию, необходимо обязательно проверить работу системы перед нанесением стяжки или клея для плитки. Для этого на кабель подается напряжение и с помощью тестера замеряется сопротивление.

Полученные данные должны соответствовать показателям, которые указаны производителем в паспорте изделия. Наглядно порядок монтада греющего кабеля представлен в следующем видеоматериале:

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются. При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства.

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.

Как установить теплый пол под плитку

Чаще всего полы с подогревом можно найти в ванной комнате. Таким образом, само собой разумеется, что большую часть времени профессионалы в области торговли и домовладельцы устанавливают систему лучистого обогрева пола под кафельным полом.

Флагманский продукт компании WarmlyYours Radiant Heating, система TempZone™ была специально разработана для обогрева кафельных, мраморных и каменных полов путем заделки в тонкий слой или самовыравнивающийся цемент под напольным покрытием (в отличие от некоторых других систем обогрева, которые нагреваются из-под пола и устанавливаются между лагами пола). Системы электрического обогрева TempZone™ доступны в четырех форматах: Flex Rolls, Easy Mats, Cable и Custom Mats. Существует много различий между системами, основанными на рулонах, тепловых матах или кабелях. Например, TempZone™ Flex Rolls просты в использовании и доступны по цене, что делает их одним из самых популярных продуктов компании. Их можно устанавливать практически под любым типом напольного покрытия, приклеивая их к черновому полу, разрезая и поворачивая сетку на витках и подключая систему к термостату.

Если вам интересно, как установить обогрев под кафельным полом, вам повезло. В этом посте мы рассмотрим, как эти нагревательные изделия устанавливаются под наиболее часто нагреваемый материал для полов — плитку. Процесс зависит от напольного покрытия (поэтому укладка деревянного пола будет отличаться от того, как вы укладываете ламинат). Рулоны TempZone Flex

доступны по цене и просты в установке.

    Конечно, перед началом установки необходимо ответить на несколько вопросов. Вам нужно знать, какой тонкий слой использовать, нужна ли изоляция, как при необходимости придать кабелю свободную форму и как убедиться, что плитка на полу ровная. Следуя этим пошаговым инструкциям, вы сможете ответить на эти вопросы и узнать, насколько просто установить электрическую систему обогрева пола.

    1. Измерьте помещение, которое вы хотите обогреть.

    Измерьте всю комнату, исключив постоянное оборудование, такое как туалетные столики, туалеты, ванны, душевые и вентиляционные отверстия в полу. Вы будете использовать эту информацию для создания эскиза проекта, который включает в себя размеры помещения (а не только искомое покрытие обогрева в квадратных футах), который вы отправите в WarmlyYours. Затем наша команда опытных инженеров создаст индивидуальный план SmartPlan, как правило, всего за один день. В вашем бесплатном плане установки WarmlyYours будет подробно описано, как именно должна быть установлена ​​ваша система обогрева пола в соответствии с вашими измеренными параметрами.

    Цифровой омметр подтвердит, что ваша система обогрева пола находится в хорошем рабочем состоянии.

    2. Проверьте рулоны электрического обогрева пола.

    С помощью цифрового омметра проверьте рулоны напольного отопления, чтобы убедиться, что они находятся в хорошем рабочем состоянии. Результаты должны быть в пределах 15 процентов от значения, указанного на ярлыке UL на изделии.

    3. Осмотрите черновой пол.

    Подметите пол, чтобы убедиться, что на нем нет гвоздей или других острых предметов, которые могут повредить нагревательный элемент (это также относится к вашим полам и стенам). Если ваш черновой пол состоит из бетонной плиты, вам нужно приклеить пробковую или синтетическую пробковую подложку в шахматном порядке, прежде чем начинать установку напольного отопления. Если у вас деревянный пол, подложка не нужна.

    Подложка из синтетической пробки CeraZorb была уложена под рулон TempZone Flex Roll, чтобы предотвратить поглощение тепла бетонным основанием.

    4. Установите гибкий рулон.

    Следуя плану установки, разверните рулон Flex Roll, пока он не достигнет другой стороны комнаты. Затем разрежьте сетку (не нагревательный кабель) и поверните рулон на 180 градусов, чтобы продолжить монтаж в другом направлении. Если вам нужно нагреть вокруг столба или сложного угла, вы можете свободно формировать кабель, чтобы он был более гибким. Просто удалите часть кабеля из сетки и свободно сформируйте кабель в соответствии с планом установки. В вашем плане установки также будет точно указано, сколько сетки необходимо удалить.

    Во время установки Flex Roll используйте ленту или горячий клей, чтобы прикрепить сетку к черновому полу или подстилающему слою.

    5. Разместите датчик.

    Некоторые термостаты (например, Nest) считывают только температуру окружающей среды (или воздуха), поэтому датчик пола не требуется. Однако, если ваш термостат для обогрева пола позволяет использовать датчик пола, убедитесь, что датчик расположен рядом с термостатом и точно между двумя нагревательными кабелями, стараясь не перекрывать их. Чтобы закрепить его на месте, вплетите его в сетку или используйте горячий клей.

    6. Протестируйте систему еще раз.

    Используйте цифровой омметр и проверку цепи, чтобы убедиться, что система все еще находится в хорошем рабочем состоянии.

    Мы рекомендуем, чтобы подключение термостата выполнял лицензированный электрик. Нам часто задают вопрос: «Нужен ли для пола с подогревом отдельный контур?» Ответ заключается в том, что мы настоятельно рекомендуем, чтобы система отопления находилась в отдельной цепи, чтобы предотвратить ненужное срабатывание GFCI в термостате.

    8. Установите плитку.

    Вам может быть интересно, нужна ли вам специальная плитка для теплых полов? Нет, почти любую плитку можно укладывать поверх наших систем обогрева TempZone, но, конечно, всегда полезно свериться с рекомендациями производителя плитки, чтобы убедиться в этом.

    Наконец, нанесите слой модифицированного материала Thinset на нагревательный элемент и установите сверху плитку. Чтобы убедиться, что пол абсолютно ровный, вы можете использовать механическую систему выравнивания, такую ​​как система контроля залипания плитки Spin Doctor. После того, как слой затвердеет, вы готовы пользоваться всеми преимуществами вашего нового пола с подогревом!

    Механическая система выравнивания гарантирует, что у вас не возникнет нежелательной деформации плитки.

    Помимо рулонов TempZone™ Flex, еще одним очень популярным вариантом обогрева пола под плитку является кабель TempZone™ с монтажной мембраной Prodeso. Этот вариант более дорогой, но установка особенно проста. Кроме того, он предлагает преимущества предотвращения образования трещин, а также возможность гидроизоляции (с отдельными аксессуарами). Для получения дополнительной информации об установочной мембране Prodeso щелкните здесь. Вы также можете узнать больше о рулонах TempZone™ Flex и процессе установки здесь.

    После того, как вы ознакомитесь с доступными системами обогрева пола, ознакомьтесь с Конструктором предложений по теплым полам. Он покажет вам, какие продукты лучше всего подходят для вашего проекта, сколько стоит плитка с подогревом и многое другое. Это лучшее место для начала, если вы заинтересованы в собственных полах с подогревом.

    Расскажите нам о своем проекте
    Наша команда Radiant Experts готова помочь! Просто расскажите нам немного о себе и своем проекте, чтобы начать.

    Как установить полы с подогревом под плитку: подробное руководство

    Полы с подогревом наиболее известны тем, что они используются в ванных комнатах и ​​на кухнях, но полы с подогревом дают преимущества при укладке различных плиток. Свойства плитки, мрамора и каменных полов фактически делают системы подогрева полов более эффективными. Простые в установке, экономичные в эксплуатации и почти не требующие обслуживания полы с подогревом повышают ценность любой укладки плитки и снижают счета за электроэнергию, а жильцы становятся счастливее.

    Преимущества использования полов с подогревом под плитку

    Полы с подогревом под плитку обеспечивают множество преимуществ для помещений, в которых они установлены. Плитка обладает двумя особыми свойствами, которые делают ее уникально подходящей для использования в системах напольного отопления: высокая теплопроводность и высокая теплоемкость, что означает, что плитка быстро нагревается и хорошо сохраняет тепло. Быстрый нагрев означает, что система отопления может быть более отзывчивой и ее легче регулировать. Сохранение тепла помогает снизить потребление энергии и позволяет людям чувствовать себя более комфортно.

    Люди обычно чувствуют себя жарко или холодно в зависимости от двух вещей: температуры воздуха вокруг них и количества тепла, излучаемого в их сторону. Солнце — отличный пример излучаемого тепла. Даже когда воздух холодный, солнечные лучи на коже могут согреть вас. Использование системы лучистого отопления под плиткой имитирует этот тип отопления.

    В комнате с обогреваемой плиткой плитка способна излучать тепло всем, кто находится в комнате. Это создает более равномерное и комфортное ощущение тепла даже при более низкой температуре воздуха. Когда весь кафельный пол имеет лучистую систему обогрева, люди чувствуют себя более равномерно согретыми, так как тепло излучается со всех сторон.

    Как укладывать полы с подогревом под плитку

    Полы с подогревом не только делают любое помещение более комфортным, но и невероятно просты в установке. Компания Warmup предлагает 2 отличных решения — DCM-PRO и StickyMat — для простой и экономичной установки напольного отопления.

    1. Измерьте помещение, которое будет облицовано плиткой

    Определите, какая часть пола будет обогреваться. Сделайте схему комнаты, чтобы убедиться, что у вас достаточно материала. Не включайте постоянные приспособления, такие как туалетные столики, туалеты, душевые кабины или ванны. Главное – определить, какую площадь пола нужно отапливать. Как и в большинстве случаев, получение точных измерений на этом этапе может сэкономить вам массу времени в дальнейшем.

    2. Приобретение материалов и необходимых инструментов

    Наличие всех необходимых материалов и инструментов необходимо для бесперебойной установки. Check that you have everything you need before beginning work:

    • Undertile Heating Mats according to measurements
    • Thermostat with floor sensor
    • Digital multimeter
    • Permanent marker
    • Measuring tape
    • Tape
    • Scissors

    To obtain a краткий список материалов, рекомендуемых для вашего проекта лучистого обогрева пола, ознакомьтесь с этим инструментом мгновенного расчета цены от Warmup.

    3. Проверка нагревательных матов под плитку

    Перед установкой убедитесь, что система подогрева пола находится в хорошем состоянии. С помощью цифрового омметра измерьте сопротивление нагревательных проводов. Сопротивление должно быть в пределах 10% от сопротивления, указанного на бирке или в руководстве для этой модели.

    4. Осмотрите и очистите черновой пол

    Для правильной установки черновой пол должен быть чистым и свободным от мусора. Удалите все гвозди или острые предметы, которые могут повредить систему подогрева пола. Если черновой пол бетонный, приклейте пробковую или синтетическую пробковую подложку к черновому полу перед установкой системы отопления. Пробка помогает гарантировать, что тепло от системы теплого пола дойдет до плитки и не будет потрачено впустую на нагрев фундамента.

    5. Установка матов с подогревом под плитку

    Одним из самых простых шагов является установка матов с подогревом под полом. Разверните коврик по черновому полу, используя ленту или горячий клей, чтобы закрепить коврик на месте. Разрежьте сетку по мере необходимости, чтобы она поместилась в пространстве, но не разрезайте нагревательный элемент. Чтобы установить коврик вокруг сложных препятствий, таких как колонны и туалеты, отрежьте проволоку от сетки и освободите нагревательный элемент, чтобы он подходил.

    6. Разместите датчик

    После того, как система полностью разложена и установлена, установите датчик термостата. Убедитесь, что датчик проходит между нагревательными элементами и не перекрывает их. Вплетите датчик в сетку или используйте горячий клей, чтобы он не двигался. Правильное размещение датчика обеспечит нормальную работу термостата.

    7. Еще раз протестируйте систему

    Теперь, когда все компоненты установлены, перед установкой плитки убедитесь, что все работает правильно. Омметр должен по-прежнему показывать, что сопротивление системы находится в допустимых пределах. Если нет, устраните проблему сейчас, пока все еще легко доступно.

    8. Подсоедините термостат

    Теперь система готова к подключению к термостату. Обязательно соблюдайте все местные требования. Рекомендуется, чтобы подключение к термостату выполнял лицензированный электрик. Поскольку системам напольного отопления может потребоваться значительная сила тока во время прогрева, а также для предотвращения срабатывания GFCI термостата, рекомендуется подключить систему напольного отопления к выделенному контуру.

    9. Установка плитки с модифицированным или немодифицированным Thinset

    После того, как все подключено и работает должным образом, можно укладывать напольную плитку. Проконсультируйтесь с производителем плитки, чтобы убедиться, что плитка совместима с системами обогрева пола, но обычно это не проблема, поскольку большинство плиток прекрасно работают с этими типами систем отопления.

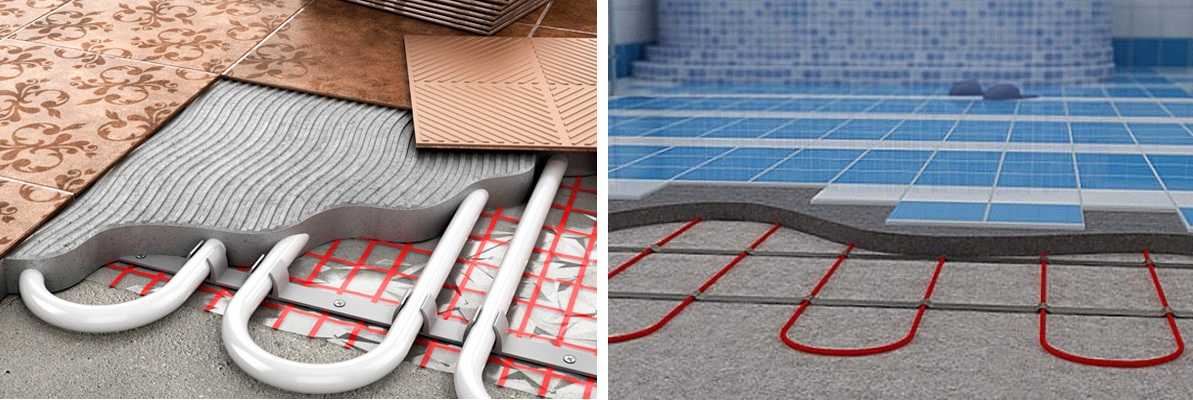

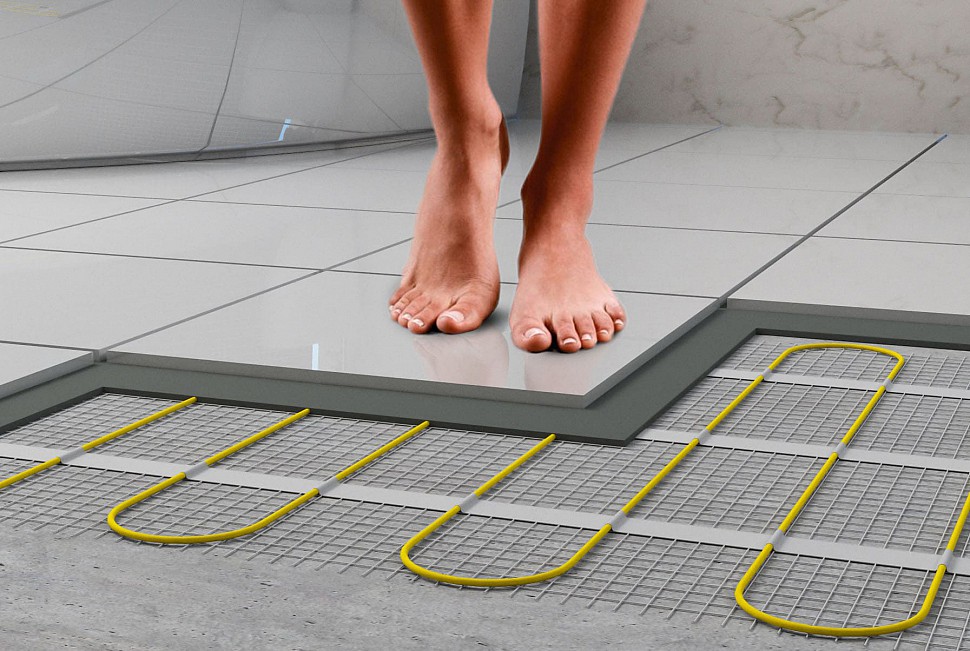

    Чтобы приступить к укладке плитки, нанесите слой модифицированного клея на нагревательные элементы и сетку и уложите плитку. Установите плитку как обычно, включая использование механических систем для предотвращения проскальзывания. Когда затвердевший слой затвердеет, а напольное покрытие станет устойчивым, ваша система подогрева пола готова к использованию.
