Каркасный дом своими руками: пошаговая инструкция

Есть мнение, что строительство каркасного дома вполне можно осилить самостоятельно. Например, заказать на заводе силовой каркас с инструкцией для самостоятельной сборки, чтобы сэкономить на бригаде сборщиков. При большем желании можно даже закупить материалы на строительном рынке, изготовить каркас и собрать дом полностью с нуля своими руками.

Но очевидно, что браться за такое мероприятие стоит, только досконально изучив каркасную технологию строительства, пообщавшись с профильными строительными компаниями и владея базовыми навыками сборки деревянных конструкций.

Изучить технологию необходимо для того, чтобы определиться с вариантами наполнения каркаса (утеплитель, пароизоляция, гидроизоляция), видами внутренней и внешней отделки, а также решить вопрос, будет ли устанавливаться вентилируемый фасад. От выбора вариантов напрямую зависит сложность работ и решение по самостоятельному их выполнению либо привлечению бригад по крайней мере на некоторые этапы сборки.

Постройка каркасного дома

В деле самостоятельной сборки каркасного дома важно ничего не упустить и не допустить ошибок. Перед вами — краткая обзорная инструкция, которая поможет увидеть картину в целом, чтобы рассчитать свои силы и возможности:

Проектирование. В него входит как архитектурная часть — дизайн дома, расположение помещений, стен и перегородок, окон и дверей, так и конструктивная и инженерная части — толщина стен, устройство силовых элементов, расположение санузлов, трассировка инженерных систем. Все параметры предварительно отражаются на схеме, чтобы можно было скорректировать некоторые моменты, проверить правильность расчетов, изменить планировку. Рабочие чертежи — это детальные схемы отдельных частей, с помощью которых можно выполнять все работы, придерживаясь указанных параметров.
Разметка и грунтовые работы. В первую очередь, местность под будущее строительство расчищается, потом делается разметка под проект дома. Необходимость выкопки котлована под фундамент и его глубина определяется типом фундамента. На выбор типа влияет геология грунта, вес и конфигурация будущего дома. Для свайного фундамента (свайно-винтовой, буронабивной) рыть котлован не надо, для ленточного заглубленного — надо. Если предполагается цокольный этаж или подвал — котлован будет глубоким.
Монтаж. Если предварительные работы были выполнены верно, во время монтажа останется собрать все детали в единое целое, получив готовый контур дома. В сборку входит установка силового каркаса, его наполнение, устройство пола и кровли, монтаж окон, дверей, внутренних перегородок.
Отделка. Производится как внутри, так и снаружи дома, с целью получить эстетически привлекательное, долговечное и простое в эксплуатации строение.

Этапы постройки каркасного дома

Рассмотрим основные этапы возведения каркасного дома по порядку.

1. Подготовка и разметка участка

Нельзя обойти стороной подготовительные работы. Они необходимы в строительстве любого дома, а тем более — каркасного, при возведении которого нужно придерживаться определенной технологии. Если вы создавали проект самостоятельно, то наверняка учли особенности грунта на участке. Если же проект был куплен, вам потребуется адаптировать проект под ваш участок.

Для начала вам нужно проделать следующие работы на участке:

Очистка от мусора: не должно быть строительных элементов, веток, коряг, пней. Если вы приобрели участок со старой постройкой, необходимо ее демонтировать и убрать строительный мусор.
Подготовка въезда для транспорта. Свободный въезд на участок необходим как для вывоза мусора, так и для завоза строительных материалов. Важно предусмотреть возможность разворота техники на участке.
Выравнивание участка. Большое количество бугров, впадин и других неровностей будет мешать вам в разметке и оценке уклона рельефа. Черновое выравнивание надо произвести до старта строительных работ.
Создание временного склада. Продумайте, где будете хранить стройматериалы. При неровностях рельефа материалы лучше складывать на возвышенных местах, чтобы в них не скапливалась влага, а также соорудить навес для защиты от осадков.

Перед постройкой каркасного дома необходимо сделать разметку — это обозначение на местности, где будет располагаться будущее сооружение. Схему, созданную в электронном носителе или на бумаге в масштабе, корректно переносят на участок, используя бруски и веревки. Колья вкапывают в грунт, а между ними протягивают веревку для обозначения стен, как показано на фото:

Разметка для каркасного дома

Во время разметки измеряют углы, чтобы они были четко 90°, учитывают длину стен, указанную на схеме. Даже минимальных отклонений в расчетах и градусах нужно избежать — последствия чреваты перекосом стен от малейшей нагрузки — такой дом долго не простоит.

2. Виды фундамента: какой лучше для каркасного дома

В постройке каркасного дома не обойтись без закладки качественного фундамента. Он является основой, идеально ровной «подставкой», которая держит всю конструкцию. Цель — равномерно распределить вес дома для исключения любых его деформаций.

Каркасное строительство считается «облегченным», поскольку стены достаточно легки и не давят на грунт и фундамент так сильно, как кирпичные или бетонные строения. Поэтому основа под дом обычно используется достаточно простая, но способная выдержать несущие стены — это свайный или мелкозаглубленный ленточный фундамент. Тем не менее, при выборе типа фундамента важно учесть общий вес конструкции и состояние грунта.

Свайный фундамент

Требуется в случае, если грунты нестабильные, пучинистые, подвижные и зыбкие, частично размытые или наполненный влагой. Это встречается на глине или тяжелых суглинках, а также бывает, если возведение планируется неподалеку от реки или водоема. Подобного типа фундаменты предполагают установку свай, которые завинчиваются или забуриваются глубоко внутрь, где находятся неподвижные, стойкие слои почвы. Сваи могут быть металлическими винтовыми или заливными, когда в пробуренное отверстие заливается бетон по арматуре. На сыпучих грунтах для укрепления применяются специальные опалубки или обсадная труба.

Ленточный фундамент

Это каменная лента, которая уходит в грунт примерно на 100-400 мм. Сверху такой фундамент возвышается до 300 мм. Общая высота будет составлять до 700 мм. Ленту заливают в выкопанные ранее траншеи. Что касается заливки, то это бетонный раствор, который можно сделать самостоятельно. Сначала в траншее создают «песчаную подушку» до 100 мм, а сверху кладут арматуру из металла. После уже заливают раствором.

При желании можно ниже заглубить основу или сделать ее выше — параметры на ваше усмотрение. Для этого придется потратить больше материалов, но конструкция основания будет более громоздкой и массивной.

Плитный фундамент

Его другое название — плавающий. Он так именуется потому, что учитывает сезонные расширения почвы: основа будет приподниматься и оседать вместе с грунтом. Нельзя пренебрегать качеством материала: плита должна быть максимально устойчивой к нагрузкам, механическим повреждениям, отличаться прочностью и долговечностью.

Такой фундамент создают из арматуры и бетона. Арматуру перетягивают проволокой в виде сетки, чтобы усилить прочность. Плиту погружают в грунт на 100 или 200 мм — это минимальное заглубление. Можно обойтись и без этого — налить бетон сразу на гравийную подушку. Плита должна быть примерно до 300 мм в высоту.

Полезны водонепроницаемые добавки в бетон, чтобы плита была защищена от влаги. И тогда внутри дома никогда не будет влажных полов и сырости. Такой фундамент простоит долгие годы.

3. Обвязка брусом

В возведении каркасного дома не обойтись без обвязки. Сверху на установленные сваи кладут горизонтальные балки из бруса, которые и выполняют роль обвязки и служат для распределения веса дома. Чтобы создать прочную обвязку, как правило выбирают брус сечением 150х150 мм. Углы соединяют методом полулапы или в полдерева, что можно увидеть на фото:

Соединения углов

При использовании того или иного метода необходимо помнить о том, что здесь играет существенную роль толщина среза дерева. Полулапа — балка срезается таким образом, чтобы элементы находились под углом друг к другу. Полдерева — отрезается половина от толщины. Соединения скрепляются сверху пластиной. Также применяется металлическая скоба для лучшего укрепления. После этого угол обвязки устанавливают на фундамент и создают надежный крепеж с помощью металлического анкера. Не забудьте о том, что брус необходимо обработать специальным антисептическим раствором.

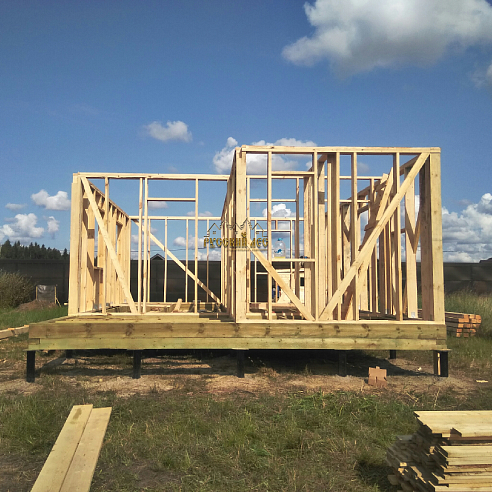

4. Монтаж каркасного дома

Инструкция монтажа начинается с каркаса — это очень важный момент, в котором нужно правильно подобрать доски, балки, соединить их по выбранной технологии.

Каркас

Поэтапная инструкция возведения каркаса:

Процесс измерения. Те места, где будут находиться стыки деревянных деталей, а также устанавливаться стойки, необходимо измерить рулеткой, чтобы не ошибиться в расчетах. После все обозначить карандашом, чтобы последующие работы выполнялись правильно.
Проверка углов. Сначала проверяют стойки — вертикальны ли они, имеются ли отклонения от нужного размера и угла. Выверяют угол соединения, а также горизонт верхней обвязки. Между балкой и стойкой должен быть угол четко 90° без малейших отклонений.
Подбор крепежа. Очень важно, чтобы все каркасные элементы были надежно скреплены между собой. Для этого подбирают наиболее прочные детали.

Сборка стен

Каркасный дом монтируют из элементов, которые заранее подготавливают и собирают отдельно наподобие детского конструктора. Готовые шаблоны и стены поднимают, подпирают балками для временной установки, после чего используют крепежные элементы для надежного соединения.

Как возводятся стены:

Сначала укладывают нижнюю обвязку.
Каркасы стен собираются отдельно для каждой стороны. Это вертикальные элементы, также нижние и верхние. Иначе такие детали называются шаблонами. Их поднимают и ставят на обвязку.
Сверху шаблонов возводится еще одна обвязка — верхняя. Она нужна для того, чтобы установить стропила кровли.

Шаблон обычно бывает высотой в 6 м или больше. Естественно, что самому справиться с такой громоздкой деталью никому не будет под силу. Поэтому желательно, чтобы шаблон поднимали три человека, не меньше. Если же стены требуются более высокими и длинными, то для их возведения соединяют несколько шаблонов в одно, используя резьбовые впадины.

Укосины

Это наклонные элементы каркаса, которые указаны в схеме дома. Они выполняют важную роль — повышают прочность всей конструкции. Для создания укосин берут доски 100-50 или 150-50 мм. Чтобы детали располагались правильно, внимательно изучите схему, а также посоветуйтесь со специалистом в этом деле, чтобы монтаж был выполнен идеально точно.

Ригель

Ригель — это доска, расположенная горизонтально. Ее крепят вместе с доской, которая находится в верхней обвязке. Сначала ригель закрепляют в шаблон, который собирается на земле. Для создания этого элемента применяют деревянные элементы с толщиной 50 мм и более. Именно ригель влияет на то, чтобы нагрузка на стойки была ровной, не было перекосов или наклонов.

Также ригель — это и дополнительная подпорка между наклонными частями крыши. Этим словом можно обозначить все балки, которые используются в строительстве и работают на сжатие.

Простенки

Внутренние стены или перегородки между комнатами таким же образом собирают из отдельных шаблонов, а потом устанавливают целиком в конструкцию. Так как стены внутри почти ничем не нагружены, их выполняют из облегченных досок, имеющих малое сечение. Но при этом не стоит забывать о шумоизоляции. В толщину стен должен помещаться шумоизоляционный материал, а также утеплитель при необходимости.

Углы

Углы играют в каркасе очень важную роль — нагрузка на них идет основательная. Поэтому углы желательно собирать из нескольких досок — возьмите два-три опорных элемента.

Двери и окна

Если вы установили каркас правильно, поставили внутренние стены и укрепили углы, самое время совершать монтаж дверей и окон. Намного проще будет заказать окна вместе с услугой установки, поскольку при монтаже нужны определенные навыки и знания. Такую работу лучше всего доверить специалистам.

Двери же собираются самостоятельно с легкостью. Коробка создается из деревянных досок, которые должны иметь толщину 25-30 мм.

Кровля

Типы кровли и принцип устройства кровли каркасного дома не отличаются от домов, построенных по другим технологиям. В первую очередь, надо определиться с типом конструкции кровли. Чаще всего выбирают между двускатной и ломаной мансардной крышей. Первый вариант проще для устройства своими руками. Если вы строите дом впервые, лучше остановиться на этом варианте.

При этом надо проверить угол уклона скатов кровли, заложенных в проект дома. Самым оптимальным считается уклон в 30-45 градусов, обеспечивающий естественный сход снега и воды при осадках.

Каркас кровли представляет собой набор стропил, опирающихся на обвязочные балки — мауэрлаты и коньковый прогон. Для общего усиления всей конструкции крыши каркасного дома используется горизонтальная балка, с помощью которой скрепляется верхняя часть стропил — ветровой ригель. Сверху на стропильную конструкцию монтируется основа для монтажа утеплителя и кровельного материала — обрешетка из сухой доски.

Особое внимание уделяется расчету стропильной системы: количество стропил, их длина и сечение, шаг установки, метод крепления. Выбрать подходящее сечение можно самостоятельно или с помощью специальных строительных таблиц. На параметры стропильной системы влияют предполагаемые ветровые и снеговые нагрузки, вес кровельных материалов, угол уклона кровли. Стропила должны быть полностью идентичны.

Строительство крыши в каркасном доме начинается с разметки нижней обвязки. На следующем этапе проводятся необходимые расчеты и проверка параллельности установки всей конструкции, последним этапом подготовки к возведению крыши считается выравнивание обвязочных досок.

Черновой пол

Чтобы правильно создать черновой пол в каркасной постройке, необходимо знать пошаговый процесс. Пол каркасной конструкции состоит из двух слоев: это черновой пол (основание) и чистовой пол. Черновой пол может быть бетонным или деревянным.

Устройство бетонного пола вмещает несколько слоев:

Песчаный слой, который должен быть примерно 10 мм.
Теплоизоляция, созданная из керамзита. Иногда применяются другие материалы — пеноплекс, опилки, смешанные с глиной.
Гидроизоляция — заливается бетон, в состав которого добавлены вещества, защищающие от влаги.

При возведении деревянного чернового пола обычно появляется полое пространство под ним. Сверху нижней обвязки кладутся деревянные лаги, а к ним уже присоединяются доски самого пола. Сверху, через изоляционный материал, на них кладется утеплитель из выбранного вами материала. На него, также через пароизоляционную мембрану, расстилают покрытие чистового пола: ОСП, ламинат, линолеум и другое.

Посмотрите видео о строительстве каркасного дома от компании «Скандинавия Дом»:

5. Утепление и наполнение каркаса

Вот силовой каркас уже и готов. Самое время заняться вопросом утепления. Грамотно подобранный утеплитель позволит сохранить комфортную температуру независимо от погодных условий и сезона. Вариантов утепления каркасного дома много. Самые популярные — минеральная вата и ее производные, стекловата и эковата, до сих пор популярным является и пенопласт, применение которого все же имеет массу ограничений:

Минеральная вата

Считается лучшим вариантом для утепления. Она выпускается в виде матов, спрессованных для удобства использования. Она пропускает достаточно воздуха, не создает конденсат и минимизирует теплопотери. Со временем материал остается прежним: не сбивается в комки, не слеживается, не утрачивает своих первоначальных качеств. Поначалу может немного сжаться — в момент установки. Но потом полностью распрямляется и заполняет собой все щели, швы, благодаря чему по дому не будут гулять сквозняки.

Но помните, что минеральная вата достаточно хорошо впитывает влагу, поэтому ее нужно с внешней стороны защитить, укрыв мембранной пленкой, которая будет пропускать воздух и оберегать от повышенной влажности. Структура мембраны такова, что она не мешает воздухообмену, поэтому использовать ее можно и нужно. Благодаря ей в доме не будет сырости, о конденсате, грибке, плесени на стенах и прочих неприятностях можно не переживать.

Иногда вместо мембраны используют полиэтилен. В таком случае все «дышащие» свойства материала сходят на нет. Тогда можно просто использовать дешевый пенопласт и не тратиться на минеральную вату.

Пенопласт

Плиты пенопласта сделаны из пенополиуретана. Они намного дешевле минеральной ваты, но это — единственное их преимущество. Они оставляют щели и без дополнительного уплотнителя не обойтись: нужно задуть все пеной. Также пенопласт не пропускает воздух, из-за чего в комнатах может скапливаться конденсат и появляться сырость в воздухе. Такого рода утепление потребует обязательной установки вытяжной вентиляционной системы.

Помните, что материал внешней отделки также может не пропускать влагу и не выводить ее из дома. Именно поэтому между плитами и мембраной желательно оставить вентиляционный зазор, через который будет выводиться влажный воздух. Для создания зазора берут деревянную обрешетку с параметрами 50х50 мм и устанавливают вдоль опор.

Подробнее об энергоэффективности и утеплении читайте в статье «Энергоэффективный дом: технология или модная приманка?»

6. Отделочные работы

Отделочные работы — финальный этап строительства каркасного дома. Отделка подразделяется на внешнюю и внутреннюю.

Внутренняя отделка

Внутренняя отделка заключается в монтаже финишного материала. Этим материалом может быть:

вагонка
гипсокартон или гипсоволокно с последующей поклейкой обоев или покраской стен
ОСП-плита для последующей штукатурки стен

Последовательность отделочных работ:

Смонтируйте материал внутренних стен из ОСП или гипсокартона.
Устраните стыки. Обратите внимание на зазоры между панелями: они там непременно будут. Если речь идет о гипсокартоне, то целесообразно зашпатлевать все стыки или проклеить их бумажной лентой.
Грунтовка. Хотите поклеить обои — пройдитесь по поверхности клеем, а для краски используйте специальный грунтовочный состав.
Финишная отделка. Это покраска стен, нанесение рисунков, декоративных элементов, штукатурного слоя, поклейка обоев, оклейка листов из пробкового покрытия и прочее.

Каркасная технология строительства предоставляет достаточную свободу выбора материалов для внутренней отделки дома. При этом существуют нюансы, связанные с подготовкой основания.

Внешняя отделка

Внешняя отделка, помимо эстетической, несет еще и защитную функцию, поэтому на выбор варианта отделки влияют и климатические особенности региона постройки дома.

Два ключевых принципа монтажа фасада каркасного дома — с устройством вентилируемого фасада и без него. Вентилируемый фасада позволяет создать дополнительный контур утепления дома, поэтому его выбирают чаще всего.

Сами же варианты внешней отделки очень разнообразны — от деревянных панелей, блок-хауса и имитации бруса и от недорогого пластикового сайдинга до дорогих термопанелей и фасадной клинкерной плитки. Каркасная технология позволяет реализовать любые дизайн-идеи: фасады могут быть скомбинированы из 2, 3, а то и 4 разных материалов.

Заключение

В строительстве важен результат: жилой дом должен служить долго, выдерживать негативные воздействия окружающей среды, быть теплым и комфортным. Чтобы этого добиться, мало уметь держать в руках молоток и понимать в геометрии. Построить каркасный дом своими руками — задача не из легких. Надо научиться читать проекты, разбираться в материалах, уметь рассчитывать их количество, четко планировать работы и найти рукастых помощников для четкой реализации плана работ. Придерживайтесь инструкций, смотрите обучающие видео, чтобы не ошибиться ни на одном из этапов. Не экономьте на материалах — покупайте проверенные и прочные, которые прослужат много лет и не потребуют замены. Обязательно советуйтесь со специалистами для того, чтобы понять нюансы. Если же не уверены в себе, то выберите строительную компанию или опытную бригаду, построившую не один десяток каркасных домов.

Выбирайте на Лесстрое, чтобы не получилось вот так:

Источник: https://lesstroy.net/articles/3544/

Как построить каркасный дом своими руками Пошаговая инструкция

Главная страница

Статьи

Как построить каркасный дом своими руками

Содержание статьи:

Материалы и инструменты;

Подготовительные работы;

Подготовка участка;

Разметка дома;

Фундамент каркасного дома;

Установка свай;

Обвязка;

Устройство чернового пола;

Стены каркасного дома;

Монтаж стен;

Внутренние перегородки;

Крыша;

Внешняя отделка;

Утепление дома;

Внутренняя отделка.

Каркасная технология строительства дома — одна из самых доступных. А если учесть, что большинство работ будут проводиться без применения техники, то стоимость готового жилища становится минимальной!

Наша статья расскажет, как построить каркасный дом своими руками. Но не стоит полностью отказываться от помощи или консультации специалистов. Невозможно быть мастером во всем, и дельный совет поможет вам быстрее завершить строительство, сделать все по уму.

Каждый этап строительства здания, будь то возведение фундамента или утепление стен, достойны отдельной статьи. Мы рассмотрим общий алгоритм строительства и отдельные моменты.

1. Материалы и инструменты

Ни одно строительство невозможно без инструментов и строительных материалов. Каркасный дом хорош тем, что для его возведения вам не потребуется массивная спецтехника. Поэтому набор инструментов, чтобы построить такой дом, можно назвать относительно скромным.

Перечень материалов и инструментов будет зависеть от проекта. Но в целом он достаточно прост: рулетка, строительный уровень, болгарка, электрическая дрель, перфоратор, лом, молоток, отвертка, гвоздодер, лестница.

Необходимые материалы: сваи; брусья, доски, фанера, гипсакартон, бетон, антисептические и огнеупорные составы,болты, шпильки, стальные уголки, гвозди, утеплитель, паро- и гидроизоляция, рубероид, плиты OSB, коммуникации, отделочные материалы.

2. Подготовительные работы

Часто в подготовительные работы включают непосредственно этапы строительства – подготовка участка и разметка здания. Но не стоит преуменьшать временные и денежные затраты на создание или покупку готового проекта дома, согласование его органами местного самоуправления. И, конечно, покупку и исследование самого участка.

3. Подготовка участка

Перед тем, как построить каркасный деревянный дом, расчистите участок под фундамент. Это позволит сделать вам более точные замеры.

Заросли и мусор могут дать существенные погрешности в измерениях. От этого сильно пострадает качество разметки будущего здания. А если строительный участок имеет уклон, его рекомендуют выровнять по горизонту.

Эти манипуляции займут у вас часа два. Но не жалейте на них времени и сил. Они способны облегчить последующие этапы стройки.

4. Разметка дома

Если вы качественно подготовите участок, разметка дома дастся вам проще. Кроме того, хорошая и точная разметка – залог хорошей планировки и ровных углов стен. При халатном отношении к этому этапу, исправить ошибки и неточности впоследствии будет нелегко.

Разметка фундамента здания представляет собой расстановку колышков, соединенных веревкой. Таким образом размечают внешние и внутренние перегородки.

5. Фундамент каркасного дома

Каркасный дом может расположиться почти на любом типе фундамента. Так что ограничить вас в выборе может быть только тип грунта на участке и ваш бюджет.

Самым популярным фундаментом для каркасной технологии является свайно-винтовой фундамент. Вес готового дома получится относительно небольшим и не потребует массивного основания. Также аргументом «за» служит невысокая цена этого вида фундамента. Кроме того, этот тип идеально подходит для рыхлой или «гуляющей» почвы. О нем мы и расскажем.

Преимущества:

Нет необходимости использовать специальную технику;

Простой монтаж;

Сжатые сроки строительства;

Широкий ассортимент свай;

Хорошая несущая способность;

Низкая цена;

Возведение фундамента возможно круглый год.

Существенным недостатком такого фундамента – невозможность обустроить подвал.

Диаметр трубы и шаг установки свай зависит от типа постройки. Стандартный диаметр свай под легкий каркас — 108 мм, диаметр лопасти 30см, толщина стенки 4 мм, с длиной сваи 2 — 2,5 м., шаг установки – 1-2 метра.

Важно обратить внимание на почву. Если она глинистая, то работы стоит проводить в хорошую погоду. Сверлить почву необходимо под прямым углом.

6. Установка свай

Сваи большого диаметра установить без спецтехники не удастся. Но для каркасной технологии это и не потребуется.

Перед завинчиванием свай необходимо разровнять участок. Об этом мы писали. Это позволит провести работы с максимальной точностью.

После по углам очерченного периметра устанавливают арматуры. Не более полуметра длиной. Соединяем их веревкой.

Затем устанавливают сваи на глубину от полуметра. Работу предпочтительно выполнять в паре. Один – ввинчивает, второй – удерживает столб строго вертикально.

Далее происходит разметка внутри периметра и последующая установка свай.

Затем сваи подрезают до необходимого уровня, бетонируют стволы и монтируют на них оголовки.

7. Обвязка

Обвязка придает фундаменту жесткость, служит основанием для будущего пола и равномерно распределяет нагрузку на фундамент. Ее делают с помощью брусьев. Выбор размера зависит от толщины стен и расстояния между сваями.

Этапы работ:

Брусья обрабатывают антисептиком, а верхушки покрывают мастикой и укладывают на них рубероид. Это послужит хорошей гидроизоляцией.

Брусья укладывают по всему периметру фундамента, укрывая все сваи. Сваи служат местом соединения брусьев. Соединяют их вполдерева с помощью гвоздей длиной 100 мм. Угловые стыки укрепляют металлическими уголками, также закрепленных гвоздями длиной 50-60 мм.

Если длины несущих стен больше длины брусьев, то стыковать брусья необходимо с напуском 20-30 см. Т.к. стыковка будет самым уязвимым участком. А брусья в обвязке проседать не должны.

Затем в оголовках основания и самих брусьях сверлят отверстия. Через них при помощи болтов и шпилек соединяют обвязку и сваи. Для удобства дальнейших работ, выпирающие части крепежа углубляют внутрь бруса.

Когда внешняя обвязка готова, переходят к внутренней. Порядок работы здесь такой же. Внутренние брусья крепятся к внешним тем же образом. Соединение укрепляют металлическими уголками.

8. Устройство чернового пола

Чтобы избавить себя от проблем в дальнейшем, необходимо на этом этапе позаботиться о проведении основных коммуникаций в здании. При желании, электричество и газ можно подвести позже. Но если все продумать заранее, это значительно упростит работу и сэкономит ваше время.

Монтаж пола при каркасной технологии начинается с установки лаг. Они представляют собой брусья, которые укладываются поверх обвязки.

Если опоры расположены друг от друга на расстоянии около четырех метров, то выбирают брус размеров 10*20 см или 10*15 см. Если расстояние между опорами меньше 3 метров, подойдет доска 5х15 см или лучше 5х20 см.

Этапы монтажа лаг:

Определите шаг между брусьями. Он, как правило, зависит от утеплителя. Например, если полотно утеплителя имеет ширину 70 см, то для плотной его укладки, расстояние между лагами делают 68-67 см.

Устанавливают лаги на обвязку с помощью гвоздей и уголков. Монтируются они не вровень с обвязкой. Нам будет необходимо закрыть все дыры по периметру. Поэтому лаги смещают на 5 см от края, чтобы была возможность перпендикулярно лагам монтировать еще один ряд досок шириной 5 см.

Для усиления конструкции, между лагами монтируется доска, как правило, 5х15 см или 5х20 см, в зависимости от высоты лаг.

Далее снизу перпендикулярно лагам крепят доску 100х25 мм, 150х25 мм. Закрепляют ее саморезами.

Затем укладывается гидроизоляция.

Далее между лагами укладывают полотно утеплителя. В зависимости от климата выбирают толщину утеплителя. Для наших широт укладывают его в несколько слоев.

На утеплитель натягивают пароизоляцию. А поверх нее уже монтируют фанеру, плиты ОСБ или доски.

9. Стены каркасного дома

Сборка стен

Практичнее всего собирать стены на полу вашего будущего жилища. Так вы не перепутаете длину стены относительно готового пола.

Если вы уже знаете высоту потолка в будущем доме, ваши заготовки стен должны быть на 15 см ниже. Объяснить это просто: минус 5 см снизу – уровень пола, минус 10 см сверху – верхняя обвязка.

Стеновые каркасы также собираются из привычных досок. Расстояние между ними определяется шириной утеплителя, который вы будете использовать. От этой величины надо отнять несколько сантиметров, чтобы утеплитель можно было уложить плотно между стойками стен.

Далее укладываете две продольные доски будущей перегородки. На них размечаете положение продольных стоек. Раскладываете их и пробиваете гвоздями. Для дополнительной жесткости конструкции можно скрепить металлическими уголками.

Не забывайте об устройстве проемов для окон и дверей, как показано на рисунке.

Для дополнительной жесткости стен можно использовать перемычки.

10. Монтаж стен

Как и в большинстве предыдущих этапов, монтаж стен также производится с помощью гвоздей, металлических уголков и шпилек.

Практически все перегородки каркасного жилья можно собрать из доски размером 5*15 см или 5*20 см. Выбор размера зависит от толщины стен и утеплителя в ней. Так, если вы готовите каркасный дом для постоянного проживания, то лучше утеплиться понадёжнее.

Когда сами каркасные заготовки собраны, приступаем к монтажу. Тут все достаточно просто. Устанавливаете готовый каркас на его месте, соединяете с полом и подпираете доской или брусом под углом.

Таким же образом выставляете все остальные стены.

Далее делают верхнюю обвязку. Она ужесточает конструкцию, укрепляет углы, распределяет нагрузку.

Верхняя обвязка представляет собой пробивку доской всего периметра стен. Необходимо чтобы все стыки были перекрыты с напуском минимум 25-30 см.

Затем усиляют получившуюся конструкцию. Чаще всего это делают с помощью фанеры или ОСБ плиты.

Обычно для надежного ужесточения конструкции, достаточно пробить фанерой или ОСБ-плитой всю площадь одной из внешней несущей стены.

11. Внутренние перегородки

Алгоритм работы с перегородками внутри здания мало чем отличается от предыдущего этапа. Требования в толщине и термоизоляции к внутренним стенам предъявляются значительно меньшие.

Здесь утеплитель играет роль шумоизоляции. И выбирают его в соответствии с этим качеством.

Внутренние перегородки не требуют большой толщины. Она будет зависеть от ваших пожеланий в уровне звукоизоляции.

Утеплять внутренние перегородки можно без применения паро- и гидроизоляции.

Технология монтажа внутренних перегородок точно такая же, как и внешних.

12. Крыша

Процесс строительства и установки крыши очень серьезный. Это трудоемкий процесс со множеством нюансов. Кроме того, существует очень много видов крыш. Поэтому эту тему имеет смысл вынести в отдельную статью — «Как выбрать крышу для деревянного дома». Мы лишь перечислим основные способы установки крыши:

Односкатная;

Двухскатная;

Четырехскатная;

Четырехскатная полускатная;

Многоскатная;

Многощиповая;

Мансардная.

13. Внешняя отделка

Для облицовки каркасного строения используют кирпич, сайдинг, камень или любой другой отделочный материал.

Перед началом работ устанавливают обрешетку из брусков или металлического профиля. Шаг крепления – 60 см.

Далее ее покрывают антисептиком и огнеупорной пропиткой.

После этих подготовительных работ уже можно монтировать отделочный материал.

14. Утепление дома

Утеплять дом следует по всем фронтам – пол, стены, крыша.

Важные моменты в процессе утепления дома:

Установите гидроизоляцию снаружи здания. Для этого обтяните внешние полотна фанеры или плиты ОСБ специальной мембраной. Разумеется, сделать это необходимо до этапа внешней отделки.

Внутри дома утеплитель укладывают между стоек стен. Поверх укладывают пароизоляцию.

Утепление чердака также происходит с применением пароизоляции. Ее укладывают снизу на балки и подшивают фанерой или доской.

Перед внутренней отделкой дома перегородки с пароизоляцией обшивают фанерой или листами ОСБ.

15. Внутренняя отделка

Компания Теремок вывела на рынок в 2017 году каркасные дома без внутренней отделки. Внутреннюю отделку предлагаем делать своими усилиями, что значительно экономит стоимость возведения строения.

Как уже говорилось, для отделочных работ каркас дома должен быть обшит черновым материалом. В самой отделке вас никто не ограничивает. Каркасный дом будет прекрасно смотреться с любой внутренней отделкой. Мы лишь перечислим основные виды:

Вагонка деревянная;

Пластиковая вагонка;

Декоративный камень;

Блок-хаус;

Покраска или покрытие лаком;

Гипсокартон.

Ваш дом готов!

Следует отметить ещё один аспект — каркасные бани строятся по точно такой же технологии, но гораздо проще!

Фото Строительство дома | Как работает

«»

iStockphoto/DNY59

Готов построить дом? Ознакомьтесь с этапами строительства дома. Во-первых, чертежи.

«»

Дитер Спаннкнебель/Digital Vision/Getty Images

Каждый дом начинается с плана этажа. Надежный план, подобный этому цифровому рендерингу, помогает строить без сбоев и помогает вам заказать материалы для начала работы.

«»

Предоставлено Джастином Салливаном/Getty Images

Пиломатериалы, бетон, полы, изоляция, электропроводка — список можно продолжить. Когда у вас есть все строительные материалы, следующим шагом будет установка и заливка фундамента для вашего дома.

«»

Фундамент описывает основные части вашего нового дома и формирует основу для всего остального, что вы строите. Лучше убедитесь, что у вас все получилось с первого раза! Далее вы поднимете каркас дома.

«»

©istockphoto.com/Justin Horrocks

Большие дома требуют большого количества каркаса. Посмотрите, как скелет дома обретает форму по мере отделки каркаса на следующем фото.

«»

Пит Салутос/UpperCut Images/Getty Images

С таким количеством деталей, которые нужно собрать, легко понять, почему строительство каркасного дома может занять много времени и труда. Далее вам нужно будет закончить крышу.

«»

Фото AP/Росс Д. Франклин

Не скупитесь. Покрыв свой дом хорошей энергосберегающей крышей, вы сэкономите много денег в будущем.

«»

iStockphoto/jfc215

На каркас накладывается деревянная обшивка, затем кровельная бумага, а затем прибивается черепица. Следующим шагом будет отделка экстерьера.

«»

Итан Миллер / Getty Images

Использование домашней пленки на последних этапах возведения каркаса помогает защитить ваш дом от непогоды. Далее вам нужно будет добавить сайдинг.

«»

iStockphoto.com/Marcel Pelletier

Когда вы добавите сайдинг — будь то кирпич, штукатурка или горизонтальный сайдинг, который вы видите здесь — дом начнет выглядеть законченным. Но внутри еще много работы.

«»

После завершения внешней отделки вы можете установить такие механические части, как электропроводка, сантехника и системы отопления, вентиляции и кондиционирования.

«»

iStockphoto/Майкл Уокер

Изоляция является ключом к комфорту и энергоэффективности вашего дома в любое время года. Хорошая изоляция и герметизация делают отопление и охлаждение вашего дома менее дорогим в долгосрочной перспективе.

«»

Когда механическая часть и изоляция закончены, вы можете завершить гипсокартон и отделку внутри. Это подготовит вас к самой интересной части: внутренней отделке.

«»

Стив Коул/Выбор фотографов/Getty Images

Какой цвет краски? Какое напольное покрытие? Что вы хотите для шкафов, освещения и техники? Завершение интерьера может быть захватывающим, но не пренебрегайте последними штрихами снаружи вашего дома.

«»

Тони Пейдж/Стоун/Getty Images

Вернувшись на улицу, вам нужно заняться ландшафтным дизайном. Как минимум, ваша строительная площадка, вероятно, потребует уборки и ухода за газоном. Почему бы не посадить несколько клумб, пока вы этим занимаетесь?

«»

iStockphoto/Perry Gerenday

Вы почти закончили. Перед закрытием вашему дому потребуется полная проверка. Пошаговое руководство поможет вам понять, как все работает, и это последний шанс запросить небольшие исправления или ремонт.

Процитируйте это!

Пожалуйста, скопируйте/вставьте следующий текст, чтобы правильно цитировать эту статью HowStuffWorks.com:

«Фотографии строительства дома»
14 мая 2009 г.
HowStuffWorks.com.
4 ноября 2022 г.

Citation

Stages Of Building A House — изображения и фото

336 изображения

Фотографии
Фотографии
Графики
Векторы
Видео

Durchstöbern Sie 336

этапы строительства дома Stock-Fundder Bitografie. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

verschiedene bauabschnitte an einem alten bauernhaus — этапы строительства дома stock-fotos und bilder0003 ein wehr über zwei stufen — этапы строительства дома stock-fotos und bilder

Ein Wehr über zwei Stufen

pflanzendill im frühstadium in form eines herzens vor dem hintergrund eines wohngebietes in deutschland — этапы строительства дома stock-fotos und bilder

Pflanzendill im Frühstadium in Form eines Herzens vor dem…

visualisierung der modernen gebäude an verschiedenen bauabschnitten. изометрическая векторная иллюстрация — этапы строительства дома — графика, -клипарт, -мультфильмы и -символ

Visualisierung der modernen Gebäude and verschiedenen…

flachhäuser bauprozesse mit baumaschinen. ingenieure, bagger und kran bauen. vektorkonzept der immobilienwirtschaft — этапы строительства дома стоковая графика, -клипарт, -мультфильмы и -символ

Flachhäuser Bauprozesse mit Baumaschinen. Ingenieure, Bagger und…

Wohnung beherbergt Bauprozessschritte mit Baumaschinen. Ingenieure, Bagger und Kran bauen. Векторконцепт дер Immobilienwirtschaft. Darstellung des Hausbauprozesses

Häuser in verschiedenen Bauphasen in Peoria, AZ — drohnenschuss — этапы строительства дома стоковые фото и изображения фотография

Zwei Stufen des Betonhausbaus во Флориде

bauprozess. mehrstöckige hausbauphasen schreiten voran. baue techniken und maschinen. баггер и кран. wohnsiedlung. бетонмишер. Унфертиге Хаузер. вектор-концепт — этапы строительства дома сток-график, -клипарт, -мультики и -символ

Баупроцесс. Mehrstöckige Hausbauphasen schreiten voran. Baue…

Häuser in verschiedenen stadien des seins von rahmen — этапы строительства дома стоковые фото и фотографии фото дома und bilder

Vogelperspektive auf verschiedene Phasen des Wohnungsbaus in den…

luftaufnahme des wohnungsbaus in verschiedenen entwicklungsstadien — этапы строительства дома stock-fotos und bilder

Luftaufnahme des Wohnungsbaus in verschiedenen. ..

luftaufnahme des wohnungsbaus in verschiedenen entwicklungsstadien — этапы строительства дома фото и изображения

Luftaufnahme des Wohnungsbaus в verschiedenen…

baustelle. luftaufnahme eines großen wohngebits in frühen bauphasen mit kran und baumaterialien. — этапы строительства дома фото и фотографии

Baustelle. Luftaufnahme eines großen Wohngebiets in frühen…

bauabschnitte flache vektorillustration — этапы строительства дома — графика, -клипарт, -мультфильмы и -символ

Bauabschnitte flache Vektorillustration

linie neuer häuser in verschiedenen bauphasen — антенна — этапы строительства дома stock-fotos und bilder фазы проектов. planungskonzept in der baubranche — этапы строительства дома stock-fotos und bilder

Ein Baukran auf einer Baustelle, ein fertiges Gebäude und ein…

Баубаннер. modulees gebäude im bau inszeniert grelle vektorvorlage mit platz für text — stages of building a house stock-grafiken, -clipart, -cartoons und -symbole

Baubanner. Modulares Gebäude im Bau inszeniert grelle…

bauen mit nachbarn. mehrstöckiges gebäude verschiedene bühnen mit menschen wohnzimmer crossection grelle vektor haus isometrisch — этапы строительства дома — графика, -клипарт, -мультфильмы и -символ

Bauen mit Nachbarn. Mehrstöckiges Gebäude verschiedene Bühnen…

vorstadthäuser in verschiedenen bauphasen in bend, oregon — antenne — этапы строительства дома стоковые фото и изображения им Südosten von Bend, Орегон, gebaut werden.

eine neue wohnanlage in verschiedenen stadien der rahmung auf einem hügel mit blick auf spokane und spokane Valley, штат вашингтон, сша. — этапы строительства дома фото и изображения

Eine neue Wohnanlage in verschiedenen Stadien der Rahmung auf…

проанализировать развитие строительной индустрии. смартфон с графическим изображением зданий, производством, производством, обучением и строительством зданий и сооружений — этапы строительства дома фото и изображения

Анализ развития строительной индустрии. Смартфон мит…

анализировать der entwicklung der bauindustrie. smartphone mit grafiken von bauphasen, produktionssteigerung, aktienkurs vor demhintergrund von baustelle, kran und gebautem gebäude — этапы строительства дома стоковые фотографии и изображения

Проанализируйте Entwicklung der Bauindustrie. Smartphone mit…

сверху вниз люфтпанорама фон хойзерн в verschiedenen bauphasen — этапы строительства дома stock-fotos und bilder

сверху вниз люфтпанорама фон хойзерн в verschiedenen бауфазен verschiedener phasen des projekts. planungskonzept in der baubranche — этапы строительства дома stock-fotos und bilder

Ein Baukran auf einer Baustelle, ein fertiges Gebäude und ein…

finanzanalyse, planung der bauindustrie. baukran auf der baustelle, fertiges gebäude, zeitplan für die umsetzung verschiedener projektphasen und маклерские руки на ноутбуке — этапы строительства дома фото и фото

Finanzanalyse, Planung der Bauindustrie. Baukran auf der…

neue häuser in unterschiedlichen bauphasen im wachsenden vorort orlando — этапы строительства дома stock-fotos und bilder Wintertages — этапы строительства дома стоковые фото и изображения

Vogelansicht von Häusern in verschiedenen Stadien der. ..

Landung von Bauprozessen. современный außere bauphasen von dörfern grelle vektorvorlagen der webseite mit platz für text — stages of building a house stock-grafiken, -clipart, -cartoons und -symbole

Landung von Bauprozessen. Moderne äußere Bauphasen von Dörfern…

bauabschnitte. Moderne äußere holz- und ziegeldächer geschäftsgebäude und dorfhütten türme grelle vektorbilder — этапы строительства дома — графика, -клипарт, -мультфильмы и -символ

Бауабшнитт. Moderne Äußere Holz- und Ziegeldächer Geschäftsgebä

bühnen gebäude haus. миниатюрный модельный дом. — этапы строительства дома фото и фотографии

Bühnen Gebäude Haus. Миниатюрный модельный дом.

Старый дом. Хольцблокхаус. Miniatur-Musterhaus isoliert auf weißem Hintergrund. Hochauflösendes Фото.

ein baukran auf einer baustelle, ein fertiges gebäude und ein zeitplan für die umsetzung verschiedener Phasen des Projects. planungskonzept in der baubranche — этапы строительства дома стоковые фото и изображения

Ein Baukran auf einer Baustelle, ein fertiges Gebäude und ein. ..

bauherr denkt über Phasen des hausbaus nach — этапы строительства дома stock-grafiken, -clipart, -cartoons und -symbole

Bauherr denkt über Phasen des Hausbaus nach

Konstrukteur, der über die Phasen des Hausbaus nachdenkt. Mann im Helm Planung Arbeitsprozess flash Vektorillustration. Ingenieur, Konstruktionskonzept für Banner, Website-Design oder Landing-Webseite

häuser in verschiedenen stadien des bauprozesses mit großer grundstücksfläche, die sich auf die neue entwicklung der stadtunterteilung vorbereiten — этапы строительства дома стоковые фотографии и изображения

Häuser in verschiedenen Stadien des Bauprozesses mit großer…

Drohnenansicht der schneebedeckten, sich neu entwickelnden Nachbarschaft am Stadtrand von Lexington, Kentucky.

baustelle für neue hauser. wohnbaustelle в frühen bauphasen. — этапы строительства дома фото и фотографии

Baustelle für neue Häuser. Wohnbaustelle в Бауфазене.

abschluss-garage anzeigen — этапы строительства дома фото и фотографии

abschluss-garage anzeigen

baustelle für neue häuser. wohnbaustelle в frühen bauphasen. — этапы строительства дома фото и изображения

Baustelle für neue Häuser. Wohnbaustelle в Бауфазене.

Baustelle für neue Häuser. Wohnbaustelle в frühen Bauphasen

nahaufnahme von blöcken und beschlägen auf einer baustelle. бауфазен. haus besteht aus schlackenblöcken mit hervorstehenden armaturen, erdgeschoss. — этапы строительства дома stock-fotos und bilder

Nahaufnahme von Blöcken und Beschlägen auf einer Baustelle….

luftaufnahme von neubau und hausbau in mehreren fertigstellungsphasen. Южная Каролина, vereinigte staaten von america — этапы строительства дома стоковые фото и фотографии

Luftaufnahme von Neubau und Hausbau in mehreren…

Häuser und Hinterhofpools in verschiedenen Phasen der fertigstellung in einem wachsenden kalifornischen vorort — этапы строительства дома stock-fotos und bilder

Häuser und Hinterhofpools in verschiedenen Phasen der fertigstellung in einem wachsenden kalifornischen vorort

Häuser und Hinterhofpools in verschiedenen Luftauftna der. ..

3 des Viertels Porter Ranch im Nordwesten des San Fernando Valley der Stadt Лос-Анджелес, Калифорния.

konstrukteur denkt über Phasen des hausbaus nach — этапы строительства дома — графика, -клипарт, -мультфильмы и -символ

Konstrukteur Denkt über Phasen des Hausbaus nach

der arbeiter mischt die lösung im eimer mit einem spatel. eine person mischt zement und wasser in einem behälter, um die fertige mischung zu erhalten. der bauprozess, eine der Phasen der Dekoration. herstellung von gips — этапы строительства дома фото и фотографии

Der Arbeiter mischt die Lösung im Eimer mit einem Spatel. Eine…

bauherr denkt über Phasen des hausbaus nach — этапы строительства дома — графика, -клипарт, -мультфильмы и -символ

Bauherr denkt über Phasen des Hausbaus nach

verschiedenen entwicklungsstufen auf ein neues zuhause baustelle — этапы строительства дома фото и фотографии

Verschiedenen Entwicklungsstufen auf ein neues Zuhause Baustelle

dachlandung. residenz gebäude produktion stufen holzstämme гибкая термальная решетка fliesen vektor business webseiten vorlagen — этапы строительства дома — графика, -клипарт, -мультфильмы и -символ

Dachlandung. Residenz Gebäude Produktion Stufen Holzstämme…

bau, bau, immobilienprojektplanung entwicklung. immobilienmanagement, инжиниринг, инвестиции, набор векторных иллюстраций. architektonische projektphasen — этапы строительства дома stock-grafiken, -clipart, -cartoons und -symbole

Bau, Bau, ImmobilienProjektplanung Entwicklung….

frühen Phasen von home design — этапы строительства дома stock-fotos und bilder

Frühen Phasen von home Design

Haufen von Dreck und Sperrholz in der Anfangsphase eines Hauses, das gebaut wird. рр

baustellenabschnitte isoliert auf weiß. — этапы строительства дома — графика, -клипарт, -мультфильмы и -символ

Baustellenabschnitte isoliert auf Weiß.

Baustellenstufen auf Weiß isoliert. Verschiedene Phasen des Bauprozesses. Gebäude unter Haus. Bautätigkeit, Arbeitskrane, Arbeiter und Maschinen. Мультяшная флешка Vektorillustration

baukonzept. Häuser im bauprozess in verschiedenen stadien. 3D-иллюстрация — этапы строительства дома стоковые фото и изображения

Бауконцепт. Häuser им Bauprozess в verschiedenen Stadien. 3D-иллю

дачконструкция. bauphasen verschiedene materialien für die überdachung von keramik holz гибкая термальная воздушная решетка вектор изометрической иллюстрации — этапы строительства дома — графика, -клипарт, -мультфильмы и -символ

Dachkonstruktion. Bauphasen verschiedene Materialien für die Überd

dachdeckung. isometrische bauformen baumaterial гибкий fliesen holzteile keramik thermo grell вектор illustrationen — этапы строительства дома сток-график, -клипарт, -мультфильмы и -символ

Dachdeckung. Isometrische Bauformen Baumaterial гибкий Fliesen…

строительная площадка на стадионе — этапы строительства дома стоковые фотографии и изображения

строительная конструкция на строительном стадионе

Wohnungsbaustelle на строительной площадке Stadien mit verputzten Wänden, die zum Anstrich bereit sind. Öffnen Sie elektrische und leichte Kabel, die an der Wand sichtbar sind.

neubau eines hauses, erste schritte zur gründung. bühne bis zur arbeit vor der herstellung der florkappe — этапы строительства дома стоковые фотографии и изображения

Neubau eines Hauses, Erste Schritte zur Gründung. Bühne bis zur…

eine person mischt zement und wasser in einem behälter, um die fertige mischung zu erhalten. der bauprozess, eine der Phasen der Dekoration. Herstellung von Gips. bauschmäch im eimer, nahaufnahme — этапы строительства дома stock-fotos und bilder

Eine Person mischt Zement und Wasser in einem Behälter, um die…

fassade des hauses in der endphase bau — этапы строительства дома stock-fotos und фотография

Fassade des Hauses in der Endphase bau

endstufen des einbaus eines fliesenbodens in einer hausküche. — этапы строительства дома фото и фотографии

Endstufen des Einbaus eines Fliesenbodens in einer Hausküche.

Szene in einem Haus, das einer Küchenrenovierung unterzogen wird, während die Fliesen auf den Boden gelegt werden.
