Монтаж теплого электрического пола (инструкция по установке)

Обогрев жилья при помощи системы теплых электрических полов становится не только популярным, но и экономически выгодным.

Технологию монтажа электрического теплого пола можно произвести своими руками. Эффективный способ обогрева помещения и надежность конструкции давно стали причиной предпочтения этого вида отопления традиционному центральному.

Единственное, что нужно знать потребителю, прежде чем установить у себя напольное отопление, так это то, в чем состоит технология укладки теплого электрического пола в зависимости от его вида.

Монтаж теплого пола (электрического): подготовительные работы

Любые строительные работы начинаются с подготовки объекта или какой-либо его части. Монтаж теплого пола электрического не исключение.
Как установить электрический теплый пол правильно?

Есть список простых последовательных действий, установки электрического теплого пола своими руками в помещении:

1. Сначала очищается и выравнивается черновая основа. Любое финишное покрытие «предпочитает» лежать на идеально ровной поверхности, поэтому либо при незначительных повреждениях основы они устраняются, либо делается новая стяжка.

   Отклонение всего в 3 мм – это большой минус для всего «пирога» теплого пола, так как эта погрешность будет только увеличиваться с каждым новым слоем.

   Так как мокрая стяжка сохнет почти месяц, то мастера рекомендуют использовать ее полусухой вариант, в основе которого уже готовые смеси из песка, цемента и пластификаторов, которые нужно смешать с водой в количестве, указанном производителем. После нее укладка электрического теплого пола может проводиться уже через сутки.

2. На готовое черновое покрытие кладется гидроизоляция для защиты от возможного конденсата. Следующий этап – это теплоизоляция. Этот слой играет огромную роль в эффективной работе всей системы, поэтому его нельзя игнорировать.
3. Если теплоизоляционный материал не оснащен фольгированной стороной, то отражатель придется покупать отдельно. Это связано с необходимостью направлять тепло, образуемое обогревателем в сторону потолка. Если этого не сделать, то оно уйдет в пол.
4. Место терморегулятора должно быть определено заранее и находится в непосредственной близости, как от источника электроэнергии, так и заземляющего контура.

   Термостаты входят далеко не в каждый комплект теплых электрических полов, но приобретая систему какой-либо марки, этот элемент рекомендуется брать от того же производителя. Это гарантия того, что ничего не нужно будет подгонять и проверять на совместимость.

5. На месте будущей установки терморегулятора следует заранее проделать в стене штробы, куда будет укладываться кабель системы теплого пола.

Такие подготовительные действия должны предшествовать укладке любого из электрических теплых полов.

На сегодняшний день самыми популярными являются:

• кабельный теплый пол;
• нагревательные маты;
• инфракрасная пленка.

У каждого из них есть свои плюсы и минусы, так что при выборе одного из них в качестве основного обогрева, стоит основательно изучить технические характеристики всех видов электрических полов.

Укладка кабельного пола

Эта система напольного обогрева является самой дешевой, но и более трудоемкой при монтаже. В ее основе лежит кабель, который укладывается на подготовленную поверхность, закрепляется на ней, подключается к источнику питания, заливается раствором и покрывается финишным покрытием.

Вся сложность укладки в том, что нужно не только заранее рассчитать количество кабеля, но и его мощность, и шаг между витками. Чтобы эффективно работал электрический кабельный теплый пол, монтаж должен проводиться по выбранной заранее схеме.

В зависимости от площади комнаты и ее расположения обогревательная система укладывается в виде:

• зигзага;
• улитки;
• петель.

Первоначально применялся одножильный кабель, но так как электромагнитное излучение, которое вырабатывалось при его работе подходило далеко не всем, то с появлением двужильного аналога эта проблема исчезла. Он стоит несколько дороже, зато полностью безопасен.

Как класть электрический теплый пол? Прежде чем класть кабель на подготовленный пол, нужно расстелить и закрепить саморезами на расстоянии 50 см специальные монтажные ленты. В них предусмотрены фиксаторы, которые будут удерживать шнур в нужном положении.

Шаг укладки электрического теплого пола должен быть одинаковым на всей полезной площади, а начинается монтаж от терморегулятора.

Как правильно уложить электрический теплый пол (кабельный)?

Инструкция по монтажу электрического теплого пола (кабельного):

1. Закрепить кабель на монтажной ленте не менее чем в 5 см от стен и предполагаемой мебели и в 10 см от нагревательных приборов, например камина.
2. Каждый виток кабеля следует тщательно зажать, избегая изломов при его поворотах.
3. Датчик температуры пола нужно расположить внутри заранее подготовленной гофрированной трубы с учетом, что их окончания должны совпадать. Чтобы раствор не попал на датчик, нужно отверстие трубки плотно закрыть.
4. После того, как один конец трубки будет уложен в подготовленную канавку в стене, а второй с датчиком закреплен между витками кабеля, можно проверить сопротивление системы.
5. Как соединить теплый пол электрический? Штробу с гофрой нужно замазать раствором, закрепить после этого терморегулятор и подключить его. Если все подсоединено правильно, то его индикатор загорится зеленым светом.
6. Следующий этап – это заливка всей системы кабельного пола стяжкой, а после ее полного высыхания – укладка напольного покрытия.

Так производится укладка и подключение теплого кабельного пола.

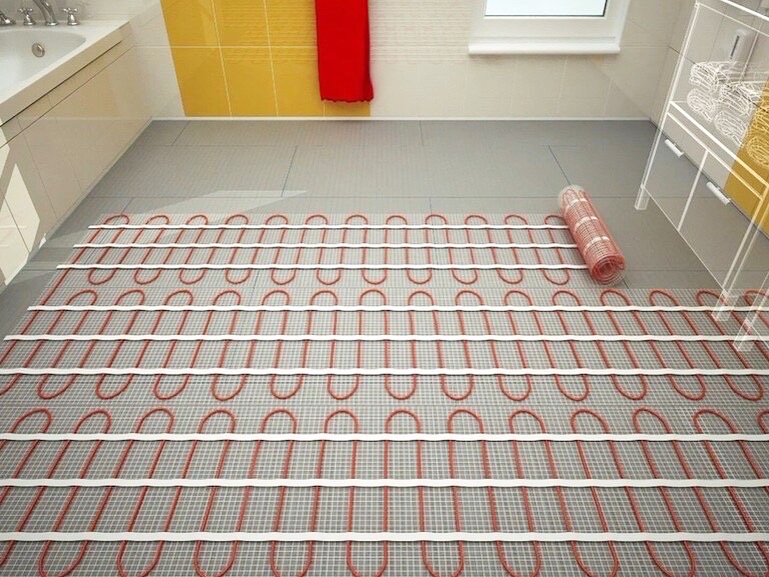

Укладывание нагревательных матов

Как смонтировать электрический теплый пол? Благодаря появлению этой системы монтаж теплого электрического пола значительно упростился, так как производители выпускают нагревательные маты с различным шагом кабеля и разной мощностью. Достаточно рассчитать, какие параметры необходимы для обогрева помещения, и купить уже готовую систему.

В основе матов лежит сетка из полимеров, на которой закреплен тонкий провод. Материал продается в рулонах, легко укладывается и подсоединяется.

Подобное устройство электрического теплого пола на бетонном основании не нуждается в дополнительной защите, как обычный кабель.

Как класть плитку на теплый электрический пол? Достаточно нанести слой кафельного клея и сразу приступать к укладке плитки.

Установка термостата для нагревательных матов проводится по такой же системе, как для кабельных полов.

При монтаже теплых электрических полов маты запрещено включать до полного высыхания плиточного клея. Как показывает практика, это отличный теплый пол электрический под плитку. Монтаж системы не требует стяжки, достаточно равномерно покрыть ее клеем, что сохраняет высоту комнаты, чего нет при укладке кабеля традиционным путем.

Монтировка инфракрасной пленки

Хотя эта система напольного обогрева является одной из последних разработок и стоимость ее еще «заоблачная», многие потребители предпочитают цене качество. Монтаж теплых электрических пленочных полов настолько упрощен, а эффект и экономичность так заметны, что покупка вполне себя оправдывает.

Как укладывать электрический теплый пол?

Правила укладки теплого электрического пола:

1. Ее нельзя монтировать под мебель или бытовую технику, поэтому с обстановкой комнаты лучше определиться заранее.
2. Чтобы получить максимальный эффект от пленочного пола, он должен покрывать до 70% полезной площади.
3. Если финишным покрытием будет линолеум, то следует непосредственно на пленку положить листы фанеры.

В остальном монтаж инфракрасной пленки мало чем отличается от укладки нагревательных матов.

Эта обогревательная система универсальна и подходит под все напольные покрытия, она потребляет меньше электроэнергии, равномерно прогревая комнату на трех уровнях:

1. «Ноги».
2. «Голова».
3. «Потолок».

Любая напольная обогревательная система нуждается в датчиках и терморегуляторах, поэтому, если они не входят в комплект, их нужно подбирать отдельно.

Как правильно монтировать электрический теплый пол.

Подготовка основания, порядок работ.

Монтаж электрического теплого пола в стяжку обычно выполняется в случаях, когда необходимо утеплить пол и(или) при ремонте и замене старых стяжек. При обустройстве стяжки под теплый пол, старая стяжка удаляется полностью до основания перекрытия. Даже те участках, где кажется, что старая стяжка держится надежно. Это связано с необходимостью максимально исключить возможность повреждения кабелей теплого пола. Поверхность перекрытия очищается от пыли при помощи строительного пылесоса. Швы перекрытия и выбоины заделываются цементно — песчаным раствором или ремонтными смесями. После высыхания ремонтного слоя поверхность грунтуется и высушивается.

При необходимости делается гидроизоляция. Ее можно сделать разным материалами и способами — обмазочная (читайте: “Как сделать гидроизоляцию в ванной”), наплавляемая или гидроизоляция с помощью двухкомпонентных цементно-полимерных смесей.

После гидроизоляции укладываются плиты утеплителя, а именно экструдированного пенополистирола. Толщина утеплителя подбирается в зависимости от того, отапливаемое ли перекрытие снизу. Если помещение отапливаемое, достаточно 20 — 50 мм толщины, если нет — вплоть до 100 мм. По периметру помещения укладывается демпферная лента, которая должна выходить на стену на 10 — 15 см выше утеплителя, в зависимости от его толщины и толщины стяжки.

Следующим слоем укладываются кабеля или термоматы теплого пола. Для дополнительного уменьшения теплопотерь, перед укладкой кабеля, возможна укладка слоя вспененного фольгированного утеплителя. В помещениях с большой площадью, стяжка армируется сварной арматурной сеткой. Сетка, в свою очередь, улаживается на расстоянии от утеплителя — 1 — 2 см и связывается вязальной проволокой. Кабель теплого пола можно закрепить к сетке пластиковыми стяжками, которые не зажимаются. Также можно закрепить монтажные пластины к сетке и уложить в них кабель. Шаг укладки кабеля делается в соответствии с технологией производителя электрического теплого пола. Перед устройством стяжки выбирается место для размещения терморегулятора и подключения его к электросети. В стене делается штроба для укладки кабеля, а также гофротрубы термодатчика. При монтаже термодатчика нужно предусмотреть возможность его замены, в случае неисправности.

Перед заливкой стяжки следует установить маяки. Можно использовать штукатурные маяки. Маяки устанавливаются параллельно, на расстоянии чуть меньше ширины правила. Для того, чтоб их установить, используются дюбеля, которые размещаются по концам маяка. Горизонталь маяка выставляется при помощи уровня и вкручивания шурупа на необходимую высоту в дюбель. Затем вязальной проволокой маяк закрепляется к шурупу.

При устройстве стяжки для теплого пола рекомендуется использовать пластификатор для теплого пола. Пластификатор повышает подвижность и растекаемость стяжки, что позволяет, при обладании определенными навыками, устройство стяжки без маяков. Пластификатор также повышает прочность, скорость затвердевания и водонепроницаемость стяжки.

В емкости для строительных смесей приготавливается цементно-песчаная стяжка. Затем стяжка шпателем или мастерком наносится между маяков, на несколько миллиметровы выше верхнего края. Лишний раствор снимается правилом и одновременно выравнивается.

Также, ознакомьтесь с разделом “Как сделать стяжку пола”. После полного застывания стяжки укладываются финишные покрытия пола. Включать теплый пол можно только через пару недель, после застывания финишного покрытия.

Как установить электрический теплый пол своими руками

Электрический теплый пол является очень популярным выбором, поскольку он не занимает много места и, следовательно, если его установить задним числом, уровень пола не слишком поднимается. Узнайте, как установить электрический теплый пол в помещении, как правильно разместить каждый нагревательный мат, как установить необходимый датчик, как проложить электрические кабели от нагревательного мата к контроллеру термостата и протестировать систему, а также какие общие вопросы .

Предупреждение об электробезопасности для матов и кабелей электрического теплого пола

Предупреждение : Для выполнения электромонтажных работ необходимо соблюдать электротехнические правила. Щелкните здесь для получения дополнительной информации. Пожалуйста, ознакомьтесь также с нашим проектом о новых цветах проводки и кабелей.

Кабели для обогрева пола можно приклеить к мату для ускорения монтажа или разложить по помещению. В свободном состоянии он обычно находится под стяжкой пола, а сам кабель имеет больший размер.

В некоторых местах с высокими потерями тепла, таких как зимние сады, может быть проложен кабель мощностью 200 Вт на кв. м, поэтому, пожалуйста, убедитесь, что вы точно понимаете, что делаете, или обратитесь к квалифицированному электрику, чтобы установить пол для вас.

Имея это в виду, для окончательного подключения к сети потребуется квалифицированный электрик, а если вы работаете на большой площади, кабели и маты потребуют дополнительного планирования из-за расчетов нагрузки, необходимых для обеспечения безопасности. Для некоторых крупных установок может потребоваться полностью отдельный источник питания.

Теплые полы Затраты на техническое обслуживание и распределение тепла

Теплые полы быстро становятся самой популярной формой отопления. В большинстве случаев они недороги в установке, экономичны в эксплуатации, не требуют обслуживания и, прежде всего, обеспечивают полное распределение тепла.

Используя термостаты в отдельно контролируемых зонах по всему дому, вы можете легко регулировать подачу тепла в каждую комнату и свести расходы на отопление к абсолютному минимуму.

Преимущества использования мата и системы электрического теплого пола

Электрические нагревательные маты невидимы, так как не видны радиаторы или обогреватели. Они могут использоваться как в жилых, так и в коммерческих объектах как в новостройках, так и в объектах, находящихся в процессе ремонта, реконструкции и реконструкции. №

Коврики можно укладывать практически под любой тип пола, в том числе под дерево, плитку и ламинат, что делает его идеальным для ремонта.

Даже уложенный поверх существующего пола и покрытый плиткой, высота пола не превышает 20 мм. Это означает, что переход из одной комнаты в другую осуществляется с помощью небольшого шага, который можно сделать привлекательным с помощью небольшого деревянного молдинга, приклеенного к поверхности только что отапливаемого пола.

На изображениях ниже вы можете увидеть преимущества и простоту установки по сравнению с обычным радиаторным отоплением. Самостоятельная природа электрических напольных ковриков, особенно с использованием доступных комплектов для подогрева пола своими руками, делает их идеальными для большинства целей обогрева в большинстве домов.

Как работают электрические коврики для подогрева пола?

Сам по себе мат для теплого пола представляет собой просто транспортное средство, с помощью которого одиночный электрический провод может быть проложен по комнате без скручивания или перекручивания, что может привести к разрыву кабеля и цепи. Кабель приклеивается к мату, а нижняя часть мата приклеивается к полу в той комнате, в которой вы его уложите.

Как показано на видео ниже, кабель должен начинаться и заканчиваться в одной и той же точке, чтобы обеспечить возможность подключения к блоку управления и термостату.

Электрический ток течет по кабелю, вызывая выделение тепла. Количество тепла полностью зависит от возможной мощности кабеля и настроек нагрева, которые вы используете на термостате.

Датчик, подключенный к термостату, также размещается под полом вместе с ковриком. Датчик измеряет температуру пола и дает команду блоку управления включать и выключать нагрев, чтобы обеспечить поддержание заданной температуры.

Важно, чтобы вы выбрали правильный тип нагревательного мата с правильной тепловой мощностью для типа пола, под которым вы хотите уложить нагревательный мат.

Установка мата с электрическим подогревом

Справочник по типам матов с подогревом, необходимых для различных напольных покрытий

Обратитесь за независимой консультацией к вашему поставщику или установщику относительно типа мата с электрическим подогревом, который вам нужен для того или иного типа напольного покрытия. . Этот раздел представляет собой просто руководство по различной мощности нагревательных матов и их обычному использованию.

Поговорите с поставщиком о наилучшей форме изоляции под нагревательным матом, если это возможно. Если все тепло может быть направлено вверх с помощью отражающей теплоизоляции под полом, то можно сэкономить даже деньги на руду.

Нужна ли мне изоляция под моим электрическим теплым полом?

Не обязательно, особенно если вы устанавливаете нагревательный мат в небольшом помещении, например, на кухне или в ванной. Тем не менее, изоляция пола в первую очередь остановит любое тепло, идущее вниз, и отразит его обратно вверх, что даст вам большую ценность за деньги. Подобные решения иногда зависят от того, какой шаг вы готовы сделать в комнате.

Утепленные подложки для плитки могут быть толщиной до 6 мм и приклеиваться к полу обеспечивают отличную изоляцию и очень прочное основание. При правильной установке и приклеивании каждого края к соседнему, эти подкладочные доски могут заменить фанерные усиливающие панели на деревянных полах. Это дает вам жесткость, которую вы требуете от деревянного пола плюс изоляция. Это очень важно при укладке плитки на деревянный пол с подогревом.

Изоляция под нагревательными матами сэкономит ваши деньги

Традиционные системы отопления или теплые полы – что лучше?

Полы с подогревом изобрели римляне, так что в этом нет ничего нового! Однако при правильной установке с правильно рассчитанными нагрузками это наиболее эффективная форма отопления. №

Первый довод в пользу напольного отопления заключается в том, что для его работы требуется очень мало энергии. Отопление покрывает (почти) всю площадь поверхности пола, чтобы обогревать помещение наверху очень естественным образом, поскольку тепло в любом случае поднимается вверх.

Радиатор, однако, покрывает очень небольшой процент поверхности стен и должен работать очень усердно, чтобы выделять достаточное количество тепла для объема комнаты.

Визуально полы с подогревом выигрывают на мили. Кто действительно хочет смотреть на радиатор на стене, каким бы современным он ни был? Полы с подогревом во всех форматах оставляют стены свободными для вещей, на которые действительно стоит обратить внимание.

Последний момент, который выводит напольное отопление на первое место, это аспект чистоты. Радиаторы пылятся, прячут носки и приглашают людей повесить на них мокрую одежду и полотенца. Это приводит к образованию конденсата, который, в свою очередь, приводит к плесени.

Как установить электрическую систему обогрева пола

Во-первых, вам нужно решить, насколько вы готовы поднять свой пол. Если это не проблема, рекомендуется сначала найти и установить несколько изоляционных плит на пол. Эти доски предотвратят потерю тепла в полу. Вы можете увидеть различные виды изоляции в изоляции для вашего проекта теплого пола.

Пример ступени, которая создается после установки теплых полов и как ее можно отделать деревянной планкой

Измеряется площадь, на которой будет установлен теплый пол. Делается эскиз пола, чтобы определить размер необходимого мата теплого пола, и маркируется место, где его следует разместить, включая положение подключений к источнику питания.

Напольную плитку можно укладывать поверх электрического теплого пола

Коврик должен начинаться и заканчиваться в одном и том же месте, как показано на видео ниже. Коврики обычно имеют ширину 500 мм, и когда достигается конец комнаты, мат разрезается и поворачивается, чтобы спуститься по полу в другую сторону.

Коврики не должны размещаться под кухонным гарнитуром или такими приборами, как стиральные и посудомоечные машины, и укладывать его прямо до края плинтуса бессмысленно, поэтому держите его на расстоянии 150 мм от этой линии. Это уменьшит количество необходимого коврика и, конечно же, снизит стоимость. Кроме того, никогда не обрезайте красный нагревательный кабель, только мат

Обратите особое внимание на то, куда вы собираетесь подключать кабели, и убедитесь, что вы можете добраться до розетки, не слишком сильно повредив пол или стены. Вам также нужно будет разместить датчик в полу для термостата, поэтому убедитесь, что вы понимаете из инструкций, куда должны идти все кабели.

Все коврики и проводка разложены и спланированы там, где они должны быть установлены перед приклеиванием, включая всю проводку для контроллера и датчика. Нанесите клей на обратную сторону мата для теплого пола и убедитесь, что покрытие плотное. Сам клей будет годен примерно для 10-20 подъемов, поэтому, если вы допустили ошибку, вы можете просто поднять коврик и переключить.

Мат для теплого пола, уложенный на фанерное основание и измеренный таким образом, чтобы он не упирался в плинтус

С помощью мультиметра проверьте непрерывность тока по всему греющему кабелю и убедитесь, что сопротивление кабеля находится в допустимых пределах. Эти пределы будут показаны в инструкциях по установке, и вы можете увидеть, как работает мультиметр, из видео о теплом полу ниже.

Проверка нагревательных матов на электрическую целостность с помощью мультиметра

Как упоминалось выше, вы должны были определить, где будут начинаться и заканчиваться кабели, включая кабель датчика, до того, как вы начнете приклеивать мат. Как только вы подтвердите их размещение, выйдите на этаж, чтобы получить их. Прежде чем идти к контроллеру, кабели должны заканчиваться ниже уровня фактического нагревательного мата.

Свободный кабель питания должен быть врезан в пол, чтобы он не мешал и не двигался

Датчик температуры должен быть расположен до конца не выше верха мата и в В случае датчика кабель должен иметь конечную высоту прямо под ковриком. Кабели будут скручиваться, пока вы их прокладываете, поэтому, чтобы они не мешали, пока вы не уложите напольное покрытие, вы можете приклеить или приклеить их скотчем, чтобы они не мешали.

Следующим заданием будет определение места установки датчика пола. Он должен располагаться посередине между двумя трассами кабеля теплого пола.

Датчик температуры пола подключается к термостату и сообщает системе, когда достигается необходимое количество тепла. После этого термостат выключит нагрев.

Убедитесь, что вы определились с тем, где будет располагаться термостат и как вы проведете к нему датчик и силовые кабели. Провод датчика будет находиться в небольшом отрезке кабелепровода, конец которого должен быть заклеен лентой, чтобы не повредить сам датчик. Ознакомьтесь с инструкциями, чтобы узнать, насколько далеко в пол следует поместить датчик.

Избегайте повреждения датчика температуры, обклеив конец кабелепровода лентой.

Когда весь обогрев проложен, необходимо проверить его, чтобы убедиться, что ток доступен и непрерывен на протяжении всего участка, а сопротивление находится в допустимых пределах. Посмотрите внимательно видео, чтобы увидеть, как это делается. Непрерывность следует проверить еще раз, чтобы убедиться, что кабель не поврежден, и проверить сопротивление (см. наше видео о законе Ома, чтобы узнать больше о сопротивлении).

Регулярно проверяйте сопротивление при укладке мата для теплого пола

Что касается тестирования коврика, используйте клочок бумаги, чтобы регулярно записывать показатели сопротивления на протяжении всей установки, сначала, когда разворачивается коробка и снимается коврик, затем когда коврик разворачивается и укладывается, и, наконец, когда все застряло. Также рекомендуется периодически проверять его во время укладки. Если что-то изменится, по крайней мере, вы можете что-то с этим сделать, пока не стало слишком поздно.

Когда вы довольны тем, что коврик уложен правильно, пришло время уложить на него плитку или другую поверхность, которую вы кладете. Опять же, прежде чем вы начнете укладывать пол, в последний раз проверьте всю цепь на сопротивление и непрерывность тока.

Если вы укладываете плитку, используйте эластичный клей для пола, а если вы укладываете плитку на фанерный пол, убедитесь, что ваш клей подходит для деревянных полов. Мы покрыли наш пол тремя слоями разбавленного (30 % воды/70 % ПВА), чтобы обеспечить герметизацию плиты и улучшить сцепление как с матом для теплого пола, так и с клеем для плитки.

Когда пол уложен и высох ( Например, плитка), отключите электричество в сети.

Проложите кабель датчика и конец нагревательного кабеля до блока термостата. У вас есть несколько вариантов того, как это сделать:

• размещение кабелей в наземном коробе, ведущем к блоку термостата, скрытие их внутри короба
• Просверливание отверстия в стене и прокладка кабеля в стене, а затем протягивание или ловля кабелей через заднюю часть Коробка корпуса термостата через отверстие, просверленное в стене
• Прокладывая выход из стены от уровня пола до коробки термостата

Наш предпочтительный метод — проложить провода через стену, так как это удерживает все кабели вне сайта и приводит к гораздо более аккуратной работе.

Используйте комплект для протяжки проводов и кабелей через стены. Доступен здесь, в нашем интернет-магазине. Если вы нажмете на ссылку, вы попадете в наш магазин инструментов, где вы сможете посмотреть видео о том, как используется комплект для доступа к кабелю, прежде чем покупать его.

Питание от сети теперь можно получать либо от подходящей розетки, либо от блока питания, если этого требуют ваши инструкции. Сетевое питание должно сначала подаваться на двухполюсный выключатель, который в выключенном состоянии разделяет фазу и нейтраль, а от двухполюсного выключателя питание подается на блок управления или термостат, где оно встречается с кабелями датчика и элемента от нагревательного мата.

Затем устройство подключается в соответствии с инструкциями производителя.

При подключении к системе «теплый пол» блок термостатического управления позволит вам установить температуру системы «теплый пол», а также позволит вам экономить электроэнергию.

Обратите внимание: цвета могут не соответствовать нашим цветам. Блоки датчиков обычно подключаются без соблюдения полярности, но, пожалуйста, проверьте каждую деталь вашей проводки у специалиста-электрика. Мы настоятельно рекомендуем вам проверить вашу проводку у профессионала, и если у вас есть какие-либо сомнения относительно того, как ее следует подключить, обратитесь к профессиональному электрику, который сделает это за вас.

После того, как все подключено, вы должны быть готовы к работе. Включите отопление и подождите, пока оно не включится. Если все в порядке, через несколько минут вы получите хороший теплый пол.

Некоторые распространенные вопросы и ответы о матах с подогревом пола

Вопрос: Почему существует два разных типа матов: один для деревянных и один для бетонных полов?

Ответ: Все нагревательные маты протестированы в соответствии с европейским стандартом IEC335/EN60335, на деревянный пол рекомендуется устанавливать не более 150 Вт/м2. Бетон поглощает тепло быстрее, чем древесина, и можно использовать мощность 200 Вт/кв. м.

Вопрос: Почему одни кабели на сетчатом коврике, а другие нет?

Ответ:  Маты для подогрева пола (на сетке) очень просты в использовании, но их способность нагревать пол ограничена, когда покрытие (например, бетон или глубокие плиты) толстое. Более толстые полы требуют больше энергии для их обогрева, поэтому используются более крупные кабели (до 7 мм). Нецелесообразно приклеивать их к коврику, так как они не такие гибкие и, вероятно, в любом случае просто оторвутся во время установки. Кабели большего размера поставляются в рулонах и вручную укладываются в помещение, зажимая их через равные промежутки времени.

Вопрос: Можно ли использовать нагревательные маты для всех типов полов?

Ответ: Да. Найдите систему подогрева пола, рекомендуемую для вашего типа пола, и посетите нашу страницу, посвященную теплоизоляции пола с подогревом.

Вопрос: Насколько безопасны электрические теплые полы?

Ответ: Очень безопасно. Убедитесь, что вы проверили свои кабели на всем пути установки и попросите электрика подключить вас к сети. Тогда у вас не должно быть никаких проблем с безопасностью.

Вопрос: Дорого ли эксплуатировать электрические теплые полы?

Ответ: Большинство производителей скажут вам, что стоимость эксплуатации системы подогрева пола в любом помещении примерно равна стоимости эксплуатации лампочек, используемых в этой комнате. Правда, он немного дороже (около 20%), но многое зависит от того, как долго вы держите его каждый день и правильно ли используете термостаты.

Вопрос: Кто может установить?

Ответ: Любой человек может на законных основаниях самостоятельно установить маты для обогрева пола, он может даже предоставить розетки и выключатели в стене. На кухне и в ванной необходимо пригласить квалифицированного электрика для подключения к сети, а если вы проводите отопление от потребительского блока по отдельному контуру, то это также должен делать квалифицированный электрик. Короче говоря, любой электрический теплый пол должен быть установлен лицом, компетентным в этом, в соответствии с действующими правилами IEE 9.0008 и утвержденный документ части «P» строительных норм.

Вопрос: Гарантируется ли пол с подогревом?

Ответ: Большинство производителей предлагают 10-летнюю гарантию. При этом (обычно) на кабель дается гарантия десять лет, если он установлен в соответствии с инструкцией по установке.

Вопрос: Повлияет ли плитка на нагревание и охлаждение пола с подогревом?

Ответ: Плитка должна быть уложена на эластичный клей, который, если укладывать в соответствии с инструкциями и оставлять 10 мм поверх нагревательных кабелей, никак не пострадает.

Вопрос: Опасно ли прокладывать кабель теплого пола по деревянному полу?

Ответ: Нет. Нет, если используются кабели правильной мощности и соблюдаются инструкции производителя. (включая проверку кабелей через регулярные промежутки времени во время установки).

Вопрос: Если я что-то уроню и сломаю плитку, не повредится ли кабель?

Ответ: Маловероятно. Слой клея должен защитить кабель, но после такого случая мы рекомендуем проверить электрическую часть.

Вопрос: Что произойдет, если пол в моей кухне или ванной комнате будет затоплен?

Ответ: Все известные поставщики кабелей для напольного отопления поставляют только водонепроницаемые кабели с системами заземления, которые гарантируют безопасность в случае наводнения.

Вопрос: Как долго прослужит система электрического теплого пола?

Ответ: При правильной установке система теплого пола прослужит столько же, сколько и вся остальная проводка в доме.

Весь контент проекта написан и подготовлен Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

Как установить электрический теплый пол | Руководство по установке

Электрические системы обогрева пола становятся все более популярным решением для обогрева как новых домов, так и проектов реконструкции существующих домов. Электрические системы не только обеспечивают энергоэффективное тепло для вашего дома, но и часто намного быстрее и проще в установке, чем вы думаете. В этом руководстве мы рассмотрим:

• Нагревательные маты и нагревательные кабели
• Идеальный напольный обогреватель для ваших нужд
• Гибкое определение размеров наших систем
• Техника электромонтажа UFH
• Лучшее напольное покрытие для полов с подогревом

Электрические напольные обогреватели бывают двух типов: нагревательные маты и нагревательные кабели. Тип, который вы выберете, будет зависеть от спецификаций вашего проекта.

Помещение неправильной формы с большим количеством устройств или неподвижных объектов, которые нужно обойти, выиграет от гибкости нагревательного кабеля. В то время как маты с электрическим подогревом пола больше подходят для установки в больших помещениях правильной формы — вы можете просто раскатать мат по черновому полу и быстро покрыть большие площади.

Как нагревательные маты, так и нагревательные кабели обеспечивают быструю установку и обеспечивают более чистое и эффективное тепло в вашем доме, экономя ваши деньги на счетах за отопление.

Электрические нагревательные маты

Как упоминалось выше, напольные нагревательные маты особенно подходят для помещений правильной формы и для равномерного обогрева больших площадей. Когда вы измеряете и создаете план этажа, не забудьте вычесть любые приспособления, такие как ванны и шкафы, чтобы убедиться, что вы получите коврик правильного размера для площади пола.

Наша система StickyMat — это популярный нагревательный мат для модернизации существующего дома в рамках ремонта одной комнаты. Он оснащен ультратонким электрическим нагревательным проводом, что означает, что он не изменяет уровень пола визуально, и использует самоклеящуюся подложку для надежного крепления обогревателя к основанию. Предварительно проложенный, предварительно приклеенный нагревательный провод позволяет установщику полностью сосредоточиться на правильной, быстрой и эффективной укладке мата. Даже если при укладке мата будут допущены ошибки, адгезионные свойства мата позволяют повторно расположить его и приклеить без потери адгезии. StickyMat доступен для покупки в двух вариантах мощности: 150 Вт/м2 и 200 Вт/м2, что обеспечивает точные уровни тепловой мощности в соответствии с вашими требованиями. 9№ 0003

Foil Heater — идеальный нагревательный мат для использования с плавающей отделкой пола, такой как ковры, ламинат и винил. Большим преимуществом фольгированного нагревателя является то, что он предлагает «сухую» установку без клея или стяжки. Если вы планируете установить фольгированный нагреватель на более мягкий тип пола, например, на ковер, его следует установить вместе с нашими системами утепленной подложки и двойного покрытия для стабильного и энергоэффективного решения для обогрева пола.

Компания Warmup также предлагает уникальное решение для обогрева стен с помощью системы StickyMat 3D. Этот электрический нагревательный мат идеально подходит для создания лучистого тепла и нотку роскоши на холодных стенах ванной комнаты.

Кабели для электрического теплого пола

Греющие кабели отлично подходят для прокладки в помещениях неправильной формы или в помещениях с большим количеством неподвижных объектов.

Система развязки с подогревом DCM-PRO доступна в виде свободного электрического нагревательного кабеля и мембраны, препятствующей разрушению. Он особенно популярен в ванных комнатах и ​​кухнях с более широкой керамической или каменной напольной плиткой из-за его разъединяющих свойств, которые предотвращают растрескивание и повреждение плиточного покрытия пола из-за сезонных температурных изменений. Система DCM-PRO обеспечивает индивидуальный модульный подход к планировке отапливаемых помещений; Вы можете персонализировать именно то место, где хотите обогревать.

Система напольного отопления Loose Wire предлагает большую универсальность для помещений неправильной формы. Нагревательный кабель можно прокладывать вокруг мебели в комнате, будь то раковины и унитазы в ванных комнатах или стиральные машины и холодильники на кухнях. Loose Wire можно наносить на существующий бетонный пол или стяжку, а также непосредственно на наши изоляционные плиты.

Кабельная система Inscreed Cable System — это идеальное решение для электрического обогрева пола в новых проектах. Она была специально разработана для укладки на бетонные стяжки и после установки может быть покрыта любым напольным покрытием.

Различные размеры

Коллекция матов и кабелей для подогрева пола Warmup предлагает индивидуальное решение для обогрева, точно соответствующее вашим требованиям.

Систему StickyMat можно приобрести в различных размерах, от 1 м2 до 15 м2, и вы можете установить несколько обогревателей в одном проекте. Кроме того, сетка StickyMat может быть разрезана там, где это необходимо, чтобы идеально соответствовать используемой площади пола, если нагревательный кабель не обрезан.

Система нагревательной развязки DCM-PRO была разработана таким образом, что один метр нагревательного кабеля идеально соответствует 1 квадратному метру сопутствующей мембраны. Таким образом, для определения правильной длины кабеля не требуется никаких измерений или расчетов. Вы все еще можете решить, какую тепловую мощность вы хотите, чтобы обогреватель обеспечивал, регулируя расстояние между кабелями на мате, чтобы либо увеличить, либо уменьшить выходную мощность на квадратный метр. Другими словами, чем выше плотность кабель-каналов, тем выше теплоотдача. Рекомендуемое расстояние между кабелями составляет три зубца или 90 мм, что обеспечивает 150 Вт на квадратный метр, также известное как оптимальное соотношение выходной мощности. Узнайте больше об установке нагревательного мата или нагревательного кабеля в своем следующем проекте.

Узнайте больше об установке нагревательного мата или нагревательного кабеля в вашем следующем проекте.

Можно ли обрезать маты UFH по площади?

Важно, чтобы нагреватель соответствующего размера был установлен в соответствии с имеющимся пространством, так как нагревательный кабель нельзя обрезать. Это правило применяется независимо от того, используете ли вы сетку или разделительный коврик. Если вам необходимо удлинить кабели, то квалифицированный электрик может удлинить напольный зонд и кабели питания до 50 метров. Для получения рекомендаций по удлинению кабеля следует обратиться к сертифицированному электрику.

Чтобы поместить коврик в определенное место, может потребоваться обрезать и перевернуть коврик (примеры ниже). Никогда не разрезайте нагревательный элемент. При резке и переворачивании коврика будьте осторожны, чтобы не порезать и не повредить нагревательный кабель.

Установка UFH

Каждая система отопления имеет специальные инструкции по установке, и очень важно следовать пошаговому руководству по установке производителя, чтобы выполнить это правильно. Если у вас возникнут сомнения на каком-либо этапе установки, всегда обращайтесь за помощью к производителю.

Установка системы StickyMat

Система Warmup StickyMat мощностью 200 Вт состоит из тонкой проволоки Warmup Loose Wire, прикрепленной к прочной сетке с промежутками и закрепленной лентой. Это делает установку быстрой, так как коврик можно просто раскатать по длине, разрезать (никогда не резать кабель, только коврик), перевернуть и приклеить до тех пор, пока поверхность пола не будет полностью покрыта.

Нагревательный мат состоит из 1,8-миллиметрового предварительно изолированного провода с многожильным сердечником и двойной изоляцией из улучшенного фторполимера. Прочная сетка из стекловолокна очень прочная и имеет суперклейкую двустороннюю ленту для надежной установки. Таким образом, мат просто нужно раскатать, чтобы начать установку. 9№ 0003

Нагревательный кабель StickyMat настолько тонкий, что зрительно не увеличивает высоту пола. Таким образом, StickyMat представляет собой идеальную систему для переоснащения, когда высота пола не может быть сильно изменена. StickyMat — наиболее популярная система для существующих полов и небольших площадей прямоугольной формы.

Посмотрите пошаговое руководство по установке системы StickyMat:

Установка системы DCM-PRO

Система развязки с подогревом DCM-PRO от компании Warmup предназначена для тех, кто ищет самый быстрый способ установки и опыт работы с полом. отопление со всеми видами отделки пола. Он также создан для несколько иных спецификаций проекта, чем StickyMat. DCM-PRO состоит из мата толщиной 5,5 мм и кабеля, обладающего новыми инновационными характеристиками для системы электрического обогрева пола, предоставляя домовладельцам надежное, защитное решение для обогрева пола, которое прослужит долгие годы. Нагреватель DCM-PRO поднимает уровень пола больше, чем StickyMat, и, следовательно, является лучшим электрическим напольным нагревательным матом для использования в новых зданиях, где высота пола еще не установлена. Разделительный коврик подходит для всех помещений, от гостиной и кухни до подвала и ванной комнаты, и может быть установлен за считанные минуты с использованием меньшего количества клея для плитки.

Как обсуждалось ранее в этой статье, мат DCM-PRO имеет заранее подготовленные каналы для ввода кабеля, что позволяет легко равномерно разместить нагревательный кабель в зубцах мата. Примечательно также, что установка кабеля не требует дополнительных инструментов; кабель легко надевается, нажимая на него большим пальцем в зубчатой ​​рейке. Кроме того, каналы на коврике спроектированы таким образом, чтобы идеально подходить для кабелей всех размеров.

Сам кабель прочный, надежный и гибкий, благодаря чему его легко держать в руках и вставлять в коврик. С полной уверенностью в высокой прочности кабеля, Warmup предлагает пожизненную гарантию при установке с ковриком DCM-PRO.

В дополнение к этим характеристикам кабеля, коврик для развязки DCM-PRO имеет клейкий защитный слой, поэтому его легко укладывать. Коврик крепится непосредственно к черновому полу без необходимости замешивания плиточного клея и ожидания его высыхания. Перед началом укладки обязательно очистите черновой пол от пыли, чтобы мембрана хорошо приклеилась к полу.

Следующий шаг установки зависит от ваших предпочтений. Вы можете либо нанести слой клея для плитки поверх системы перед укладкой плитки, либо вы можете залить систему самовыравнивающейся смесью, чтобы придать ей гладкую поверхность, перед укладкой напольного покрытия.

DCM-PRO можно гидроизолировать специальной лентой для покрытия и слоем самонивелирующегося слоя для окончательной защиты системы. Зубцы в мембране позволяют легко наливать и распределять самовыравнивающуюся смесь, не беспокоясь о каких-либо отверстиях или воздушных зазорах. Установка системы DCM-PRO в помещениях, отличных от ванной комнаты, не требует гидроизоляции или самовыравнивания, так как клея на системе достаточно для непосредственного нанесения напольного покрытия.

Все электрические системы обогрева пола должны быть установлены с соответствующей изоляцией пола. Наши изоляционные плиты идеально подходят для максимизации эффективности вашей системы отопления и доступны в различных толщинах. Убедитесь, что вы выполнили расчет тепловых потерь перед любым проектом, если вы собираетесь использовать систему в качестве основного источника тепла, чтобы гарантировать эффективную работу.

Посмотрите пошаговое руководство по установке системы DCM-PRO:
