Как соединить светодиодные ленты между собой

  • Статья
  • Видео

На сегодняшний день область применения LED ленты не знает границ. Ее используют для подсветки полок в шкафу, зеркал, потолка, витрин, деревьев и даже днища автомобиля. Так как продают продукцию только в бухтах по 5 метров, очень часто не обойтись без соединения отрезков. На сегодняшний день куски изделия можно скреплять либо пайкой, либо коннекторами. О том, как соединить светодиодные ленты между собой, мы поговорим в этой статье!

  • Способ №1- Использование коннекторов
  • Способ №2 – Паяльником

Способ №1- Использование коннекторов

Проще всего последовательно соединить два отрезка одноцветной либо RGB ленты с помощью специальных коннекторов. Все достаточно просто – нужно подготовить контакты и защелкнуть их в специальный соединитель. Чтобы вам было понятно, как правильно выполнить соединение, предоставляем пошаговую инструкцию:

  1. Если в этом есть необходимость, отрезаем нужный кусок LED полосы. Резать светодиодную ленту нужно в специальных местах, как показано на фото ниже:
  2. Далее, если контакты в силиконе, нужно аккуратно удалить его. Чтобы не повредить контакты рекомендуется сделать перпендикулярный надрез в подходящем месте и отслоить силикон с торца.
  3. Соблюдая полярность нужно положить два отрезка в коннектор и соединить светодиодные ленты между собой.



Рекомендуем просмотреть видео инструкцию по использованию соединителей:

Быстрое скрепление отрезков

Обращаем ваше внимание на то, что с помощью специальных угловых соединителей можно даже скрепить несколько отрезков в один большой под прямым углом или же 45 градусов. Это очень удобно, особенно когда есть необходимость сделать подсветку на углах, к примеру, по периметру потолка. На сегодняшний день в продаже можно найти следующие виды коннекторов:

Также хотелось бы отметить важный нюанс – не забывайте, что если вы хотите последовательно соединить отрезки в полосу более 5 метров, нужно учитывать мощность блока питания и целесообразность такой идеи. Рекомендуем изначально ознакомиться со схемами подключения светодиодной ленты, чтобы в дальнейшем у вас не возникли проблемы в работе подсветки.

Способ №2 – Паяльником

Если же вам нужно соединить два куска светодиодной ленты, а под рукой нет специальных коннекторов, можно спаять отрезки. Для этого вы должны в первую очередь уметь правильно паять провода. Инструкция по соединению LED либо RGB ленты пайкой выглядит следующим образом:

  1. Подготовьте светодиодные полоски для соединения, а именно – зачистите контакты и обезжирьте поверхность.
  2. Зачистите концы проводов примерно на 10 мм. Кстати, для того, чтобы спаять отрезки, можно использовать шнур ШВВП.
  3. Почистите паяльник и включите его.
  4. Выполните лужение жил и обработайте специальной кислотой контакты на ленте.
  5. Капните на контакты припоем.
  6. Прижмите луженые провода к месту соединения и немного прогрейте паяльником.
  7. Заизолируйте пайку клеевым пистолетом либо хотя бы изолентой. Также можно использовать термоусадочную трубку.

Вот таким способом можно последовательно соединить два куска светодиодной ленты с помощью пайки. В этом случае также можно спаять отрезки и разместить их под углом 90 градусов и меньше/больше. Важный момент – паяльником прогревать контакты нужно очень быстро, при этом температура не должна превышать 300 градусов, чтобы не прожечь проводник.

Напоследок рекомендуем ознакомиться с инструкцией по соединению изделий пайкой:

Как спаять два куска в один большой

Вот и все, что хотелось рассказать вам о том, как соединить светодиодную ленту между собой коннекторами и пайкой. Надеемся наши советы помогли разобраться в этом вопросе!

Будет интересно прочитать:

  • Как сделать паяльник из подручных материалов
  • Как соединить провода в распределительной коробке
  • Как сделать подсветку кровати

Быстрое скрепление отрезков

Как спаять два куска в один большой

вариант без пайки (коннектор, соединители) и как паять + видео

Сегодня светодиодные красивые ленты мы можем увидеть во многих местах: на фасадах зданий, магазинов, бутиков, супермаркетов и т. д. Они мигают разноцветными или одноцветными яркими огнями, подсвечивая рекламные щиты и билборды. Такие LED-ленты могут быть самых различных размеров и принимать различные формы, а также создавать заданные световые эффекты. Как можно соединить отрезки светодиодных лент между собой для того, чтобы получить длинное полотно, если они выпускаются всего лишь по 5 метров в мотке мы сейчас и рассмотрим.

Содержание

  • 1 Для чего необходимо соединять светодиодные ленты?

  • 2 Способы соединения: паечный и коннекторный

  • 3 Инструкция по соединению пайкой LED-ленты

    • 3. 1 Соединение паяльником ленты без проводов

    • 3.2 Соединение с проводами

  • 4 Видео: Как спаять светодиодную ленту

  • 5 Соединение LED-ленты пластиковыми коннекторами

    • 5.1 Виды соединительных коннекторов

    • 5.2 Пошаговая инструкция по соединению

    • 5.3 Установка диодной ленты в быстрый проводной коннектор

    • 5.4 Советы по использованию и монтажу ленты

  • 6 Плюсы и минусы различных соединений

    • 6.1 Соединение коннекторами

    • 6.2 Соединение пайкой

  • 7 Видео: Соединение светодиодных лент пайкой

  • 8 Видео: Что такое светодиодная лента

  • 9 Видео: Как соединить светодиодную ленту коннекторами

Для чего необходимо соединять светодиодные ленты?

В основе LED-ленты лежит гибкая полоска, по всей длине которой через определённые равные промежутки размещены световые диоды. Соединяются они специальной последовательной цепью, идущей по электрическим гибким дорожкам. Они позволяют ленту разрезать на одинаковые куски, кратные трём по числу диодов. На каждой диодной ленте есть разметка для разреза, а рядом расположены небольшие площадки «пятачки» для подсоединения проводов.

Красивая светодиодная лента в катушке

С обратной стороны диодной ленты приклеена липкая лента с защитной плёнкой, с помощью которой можно фиксировать её практически на любую поверхность.

На сегодняшний день существует большое количество различных видов светодиодных лент, которые отличаются по типу свечения, цветовым характеристикам, а также по числу светодиодов, находящихся на 1 метре ленты.

Но так как LED-ленты продаются по 5 метров в одной катушке, то зачастую этой длины бывает недостаточно для того, чтобы создать необходимую фигуру из ленты, разместить её непрерывным украшением фасада магазина или другого объекта. Поэтому приходится её наращивать, то есть удлинять на необходимое количество метров или даже сантиметров. С помощью ленты из светодиодов можно украшать подвесные потолки, аквариумы, арки и т. д. Светодиоды могут быть расположены ленте в один или в два ряда, покрываются они специальным покрытием для защиты от влаги, но могут быть и без неё.

Светодиодная лента с двумя рядами диодов

Питаются LED-ленты от сети в 12 или 24 В, поэтому при их покупке необходимо обзавестись трансформатором, понижающим напряжение.

Способы соединения: паечный и коннекторный

Соединение осуществляется двумя известными нам способами: пайкой и пластиковыми съёмными коннекторами.

Если это разноцветная лента RGB, то здесь будет 4 контакта. Для пайки рекомендуют брать многожильные разноцветные гибкие провода около 0,75–0,8 мм в диаметре. Для каждого цвета необходимо брать провод с таким же цветом изоляции, а для общего вывода выбирается любой невостребованный цвет.

Для бесцветной LED-ленты берутся провода 2-х цветов, но для плюса и минуса предполагается свой цвет. Это необходимо делать для того, чтобы случайно не перепутать полюса (+ и -).

Платы LED-лент очень компактны, поэтому всё расположено рядом друг с другом. Сами светодиоды и дорожки имеют большую степень чувствительности к высокой температуре: дорожки могут просто отслоиться, а диоды потерять большую часть своей «жизненной энергии». При высоких паечных температурах происходит нарушение кристаллической структуры диодов, в результате чего светодиоды будут быстро выходить из строя. Поэтому пайка должна осуществляться только тонким паяльником с мощностью от 25 до 60 Вт и не больше пары секунд. Для пайки требуется убрать всего 5 мм оболочки на кончиках проводов, а чтобы они крепче припаивались к контактам на ленте, надо обязательно эти кончики хорошо залудить. Также нам нужна будет ещё и канифоль с тонким припоем.

Сращивать ленту рекомендуется только до 5 метров, так как сечение дорожек на ней достаточно маленькое, и если лента будет длиннее, то произойдёт снижение напряжения на них. В принципе, ничего страшного не будет, но светодиоды на самом конце светодиодной ленты не смогут светиться на 100% яркости.

Иногда бывают случаи, когда LED-ленту приходится соединять в неудобных положениях, когда спаять её просто невозможно и тогда на помощь приходят именно коннекторы. С помощью защёлки на корпусе контакты надёжно зажимаются, и происходит соединение ленты механическим способом. Он является наиболее доступным, простым и лёгким. Но для такого типа соединения, так же как и для всех подобных соединений, предполагается переходное сопротивление, а также не исключается и вероятность процесса окисления. Таким образом, можно сказать, что пайка является самым лучшим типом соединения, хотя и более сложным, а также требует от человека определённого опыта работы с миниатюрными элементами.

Инструкция по соединению пайкой LED-ленты

Существует несколько способов соединения ленты, которые мы сейчас и рассмотрим более подробно.

Соединение паяльником ленты без проводов

  1. Подготавливаем паяльник с регулируемым температурным режимом от 250 до 350°С. При использовании мощного паяльника необходимо контролировать температуру, так как слишком высокая температура может повредить элементы ленты. Советуем использовать тонкий припой с канифолью. Перед работой тонкое «жало» паяльника очищаем металлической щёткой от лишних элементов и протираем мокрой губкой.

    Маломощный паяльник с тонким жалом для светодиодной ленты

  2. Закрепляем LED-ленту на ровной поверхности липкой лентой, чтобы она не двигалась во время работы.

    Подготавливаем два отрезка соединяемой ленты

  3. Для того чтобы соединить два отрезка с помощью паяльника, необходимо для начала снять силиконовое покрытие (если оно есть) и добраться до места контактов на всех концах. Иначе качественное соединение будет просто невозможным. Зачистку можно сделать острым канцелярским ножом.

    Разрезанная лента с зачищенными контактами

  4. Затем мы залуживаем контакты на двух соединяемых лентах и для этого нам надо нанести на них немного припоя очень тонким слоем.

    Разрезанная светодиодная лента с нанесенным на контакты припоем

  5. Соединяем две ленты друг с другом немного внахлёст. Для этого мы накладываем ленты друг на друга, соблюдая расположение плюса и минуса. Затем прогреваем хорошо жалом паяльника все места спайки контактов, пока припой полностью не расплавится. Температура нагрева должна быть оптимальной для того, чтобы не получился метод «холодной спайки».

    Спаянная светодиодная лента

    Такая некачественная спайка происходит в том случае, если прогревается, как положено только одна лента.

  6. После того как ленты просушатся, подсоединяем их к сети с необходим напряжением. Светодиоды должны хорошо гореть на спаянных лентах с двух сторон. Если происходит искрение или идёт дым, то это означает что произошло перекрёстное или неправильное дуговое соединение.

    Спаянная 20 метровая светодиодная лента

Соединение с проводами

  1. Для того чтобы пайка была качественной необходимо разрезать аккуратно ленту также как мы и рассказывали выше и подготовить поверхности к пайке, покрыв их небольшим слоем тонкого припоя.

    Правильно разрезаем светодиодную ленту

  2. Затем необходимо взять провод (подойдёт любой, но главное, чтобы с нужным сечением). В принципе, можно взять медный провод Ø 0,8 мм. Очищаем от оболочки и залуживаем его концы. Соединительный провод может быть любой длины, но не менее 1 сантиметра.

    Провода двух цветов для спайки отрезков светодиодных лент

  3. Так как контакты для подсоединения совмещены попарно друг с другом, то для большей надёжности необходимо припаять кончики проводов сразу к двум парным контактам. Для этого их надо согнуть под углом 90°.

    Сгибаем провода для пайки под углом

  4. Другой конец провода таким же образом припаивается к другому зачищенному отрезку диодной ленты.

    Припаянные к светодиодной ленте провода

  5. В конце надеваем специальную термоусадочную трубку, которая защитит места спайки.

    Термоусадочная трубка для места спайки провода и светодиодной ленты

  6. Также необходимо отметить, что если для пайки мы брали канифоль, то её можно оставить на припаянных контактов, так как она является своего рода диэлектриком. Но если необходимо, то канифоль удаляется обычным спиртом. После того как мы соединили два отрезка ленты, её можно крепить к необходимой поверхности, сгибая в любом направлении.

    Два отрезка светодиодной ленты, соединенные пайкой с помощью двух проводов

Видео: Как спаять светодиодную ленту

Соединение LED-ленты пластиковыми коннекторами

Коннекторы из пластмассы или пластика являются наиболее быстрым и удобным способом соединения LED-лент и помогают в тех случаях, когда спаять паяльником контакты нет возможности.

Виды соединительных коннекторов

Коннектор — это небольшое пластиковое или пластмассовое устройство, которое имеет контакты, обеспечивающие простое и быстрое совмещение LED-лент. Бывают таких видов:

Пошаговая инструкция по соединению

  1. Соединение коннекторами ленты не требует наличия никаких инструментов, кроме острых ножниц.

    Разрезаем светодиодную ленту на две части

  2. Перед тем как разрезать LED-ленту необходимо точно замерить нужную длину отрезка с учётом того, что в каждом отрезке диодов должно быть кратно 3 (6, 9, 12, 15, 18 и т. д.). Поэтому отрезки обычно получаются не всегда нужного размера.

    Отрезок светодиодной ленты с 6 диодами

  3. По указанной производителем линии делаем разрез между рядом стоящими светодиодами, так чтобы двух сторон остались монтажные площадки с одинаковых размеров. У лент с водостойким силиконовым покрытием необходимо острым ножом аккуратно зачистить от внешнего покрытия места соединения контактов.

    Приготовленные для соединения два отрезка ленты и коннектор

  4. Открываем крышечку соединителя и вставляем один конец ленты LED внутрь, так чтобы токопроводящие контакты хорошо прилегали к площадкам. Затем защёлкиваем крышку коннектора и такую же процедуру проводим и с другим концом отрезка.

    Соединяем два отрезка светодиодной ленты

  5. При каждом соединении необходимо проверять полярность, так как цвета проводов могут не соответствовать предусмотренным цветам разметки полярности (+ и -) на самой ленте. Такой контроль поможет не допустить ошибку во время соединения и исключит переделку работы.

    Два отрезка светодиодной ленты, соединенные обычным прямым коннектором без изгиба

  6. После того как соединены все участки ленты, производится подключение её к электрической сети и проверка работы.

    Светящиеся светодиодные ленты, соединённые коннекторами

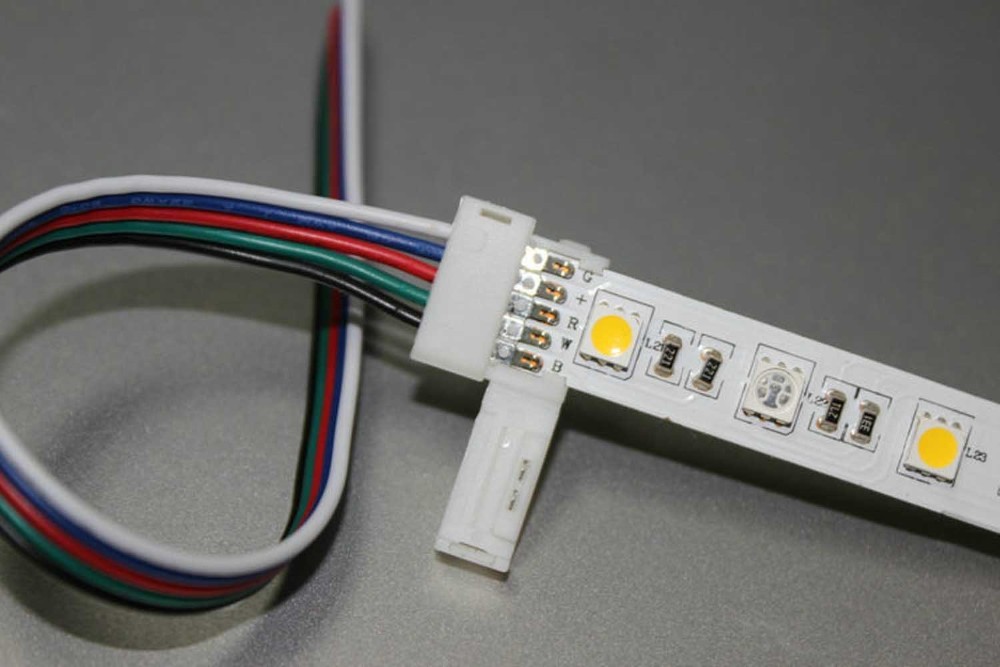

  7. Если необходимо соединить не два, а более отрезков разноцветной LED-ленты, то для этого понадобится специальный соединитель типа RGB.

    Коннектор для соединения разноцветной RGB ленты

  8. Он внутри снабжён не двумя, а четырьмя контактами. Также это может быть соединитель — коннектер с изгибом, который оснащён четырьмя разноцветными проводами.

    Две разноцветные ленты, соединённые специальным многожильным коннектором

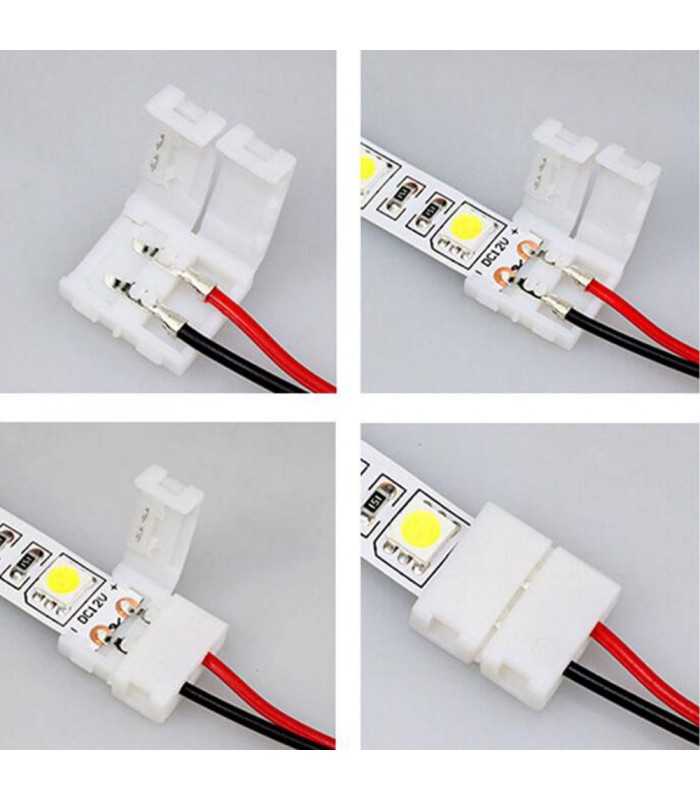

Установка диодной ленты в быстрый проводной коннектор

Также есть быстрые коннекторы с проводами для соединения диодных лент.

  1. Мы берём две ленты, которые будем соединять, а также коннектор с проводами и переворачиваем его широкой полосой белого цвета вверх.

    Как правильно держать коннектор при соединении лент

  2. Затем немного тянем за кончики второй пластиковой защёлки. Держаться за сами провода нельзя.

    Коннектор для светодиодной ленты с проводами

  3. При соединении проверяем полярность, так как часто цвета проводов просто не совпадают.

    Соединение коннектором с проводами

  4. После того как мы вставили ленту в соединитель, возвращаем защёлку в прежнее положение и проверяем качество фиксации. Если всё правильно, то можно подключать диодную ленту к сети.

    Две соединённые светодиодные ленты одноцветные

Советы по использованию и монтажу ленты

Плюсы и минусы различных соединений

Давайте рассмотрим некоторые преимущества и недостатки соединения диодных лент двумя вышеуказанными способами, для того чтобы посмотреть, каким способом всё-таки лучше всего осуществлять соединение этих осветительных устройств.

Соединение коннекторами

ПреимуществаНедостатки
Легко монтируются и демонтируютсяБоязнь помещений с высоким уровнем влажности
Имеют множество различных типовБыстрое окисление контактов
Ленты могут соединять в различные формыНекачественные соединители (если купить плохие соединители, то контакта просто не будет и лента даже не засветится)
Не нуждаются в дополнительной изоляцииВидно место соединения двух отрезков ленты
Доступны в продаже
Недорогие по стоимости

Соединение пайкой

ПреимуществаНедостатки
Пайка позволяет делать ленты, которые затем могут изгибаться в любом направленииСложность пайки без опыта
Надёжность соединенияБоязнь ленты высоких температур
Не окисляются контактыНадо иметь в наличии паяльник с тонким жалом, канифоль и припой тонкий
Бесплатное соединение
Невидимое место соединения лент

Видео: Соединение светодиодных лент пайкой

Видео: Что такое светодиодная лента

Видео: Как соединить светодиодную ленту коннекторами

Светодиодные ленты — одноцветные и разноцветные, очень красивые и эффектные, поэтому их можно часто увидеть во многих местах. При выборе способа соединения необходимо в первую очередь руководствоваться факторам, при которых будет использоваться светодиодная лента, а также понять, что вы хотите получить в итоге. Если вам необходимо хорошее и качественное соединение на долгое время, то необходимо постараться использовать способ пайки, так как он более надёжный и прочный. Но если такой возможности нет, то коннекторы всегда придут вам на помощь и также смогут качественно соединить отрезки лент.
