Как соединить розетки последовательно: Соединение розеток: шлейфом, звездой, смешанное

Соединение розеток: шлейфом, звездой, смешанное

Все розетки в доме либо квартире связаны с основным щитком, где установлены автоматические выключатели, которые в случае опасной ситуации отключаться, порой даже в самый неподходящий момент. Инициатором их срабатывания иногда служит неверная схема подключения розеток между собой или вывода их на один питающий кабель. Правильное соединение розеток обеспечивает бесперебойную и безопасную работу бытовой техники. В этой статье мы рассмотрим, как нужно соединять розетки в разных случаях и какие схемы считаются правильными.

• Схемы подключения розеток
• Последовательная схема
• Параллельное соединение
• Смешанная схема
• Кольцевое соединение
• Заключение

Схемы подключения розеток

Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:

1. Параллельное соединение или подключений звездой.
2. Последовательное или шлейфом.
3. Смешанное.

Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.

Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.

Рассмотрим каждую схему соединения розеток более подробно.

Последовательная схема

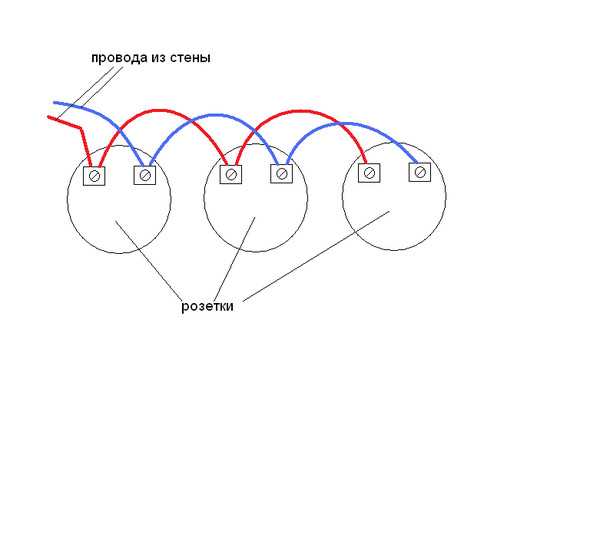

Шлейфовое соединение предполагает последовательное подключение нескольких розеток в ряд между собой. Соединение делают без распределительной коробки, так как фиксацию жил выполняют на контактах розеток в подрозетниках. На основную розетку подводят фазу и нулевую жилу. От нее отходят провода на остальные точки.

Такой метод используют, когда необходимо объединить розетки в единый блок. Но такая схема не годится для подключения силовых устройств, как, например, электрических и микроволновых печей, стиральных машин, кондиционеров. В случае превышения нагрузки контакты могут отгореть. И если отгорит провод в первой розетке — подключенные после неё работать не будут.

Важно также отметить, что провод заземления нельзя пускать шлейфом, он должен подключаться к каждой точке, как показано на схеме выше.

Параллельное соединение

Параллельное соединение розеток называют еще подключением по типу «звезда». Суть метода заключается в том, что схема включает в себя распределительные коробки, в которых производят независимое соединение розеток. В коробку заходит один основной, питающий кабель. От него выполняют разветвление проводов по точкам. Внешне это напоминает звезду, по этой причине метод получил свое название.

Важным преимуществом такого метода является автономность работы розетки, то есть независимость от состояния других. Если одна из розеток выходит из строя, то остальные продолжают функционировать дальше. Но если перегорает основной кабель, то напряжение исчезает во всех. Однако в таких случаях всегда достоверно известно, где нужно искать обрыв.

Еще одним недостатком такой схемы соединения (параллельно) является увеличенный расход проводки. Для подключения каждой розетки требуется тянуть отдельную линию, что повышает стоимость электромонтажных работ.

Смешанная схема

Смешанное соединение помогает повысить надежность схемы подключения розеток. Часто такой способ используют при монтаже точек шлейфовым методом. Суть способа заключается в установке распределительной коробки, к которой подводят питающий кабель. Затем выводят электропроводку для каждой розетки в комнате. От него делают ответвления к оставшимся точкам, которые расположены между коробкой и дальней точкой подключения.

Соединение смешанным способом обеспечивает надежность, так как схема включает в себя независимые точки электропитания. В случае выхода из строя одной из них, остальные розетки не лишаются напряжения и продолжают функционировать. Найти обрыв также не составит особого труда, так как электрические точки соединены независимо друг от друга.

Кольцевое соединение

Соединение розеток кольцом — необычная схема, так как применяют ее редко. Но такой метод имеет свой ряд преимуществ. Смысл разводки заключается в прокладке основного питающего кабеля по периметру помещения. Проводка выходит из распределительного щитка и другим концом заходит в него.

Места стыков для ответвления в отдельные комнаты выполнены в распределительных коробках. Соединение выполняют шлейфом или по типу звезды.

Сечение основного кабеля выбирают из расчета общей нагрузки помещения, когда одновременно в каждой комнате включены несколько приборов. Кольцевое соединение не уступает в надежности параллельному подключению, так как в схеме сохраняется автономность работы точек.

Заключение

Выбор способа соединения розеток всегда обусловлен мощностью подключаемого электрооборудования и стоимостью монтажных работ. Раздельная схема обеспечивает надежную и бесперебойную подачу напряжения всем устройствам. Однако такой метод самый затратный, так как требует больше кабеля. Но именно соединение звездой гарантирует независимую работу всех точек.

Важно также учитывать, что при последовательном соединении розеток суммарная нагрузка не должна превышать максимальный ток розетки. А он, в большинстве случаев, не превышает 16А (3,5 кВт). Т.е. если вы собрались устанавливать блок из 3 розеток и соединить их последовательно, категорически запрещено одновременно включать нагрузку более 16А в каждую из этих розеток (эта ситуация актуальна на кухне). В то же время, если вы решите соединить розетки звездой, к каждой из них можно будет подключить нагрузку до 16А. Главное, чтобы кабель выдержал и автомат, который установлен на эту розеточную линию.

Материалы по теме:

• Схема подключения звезда и треугольник
• Как соединить автоматы в щитке
• Способы соединения электрических проводов

схемы подключения розеток к электросети – Блог Elektrovoz

Содержание:

• Как подключить розетку
• Видеоинструкция по монтажу
• Способы подключения розеток
• Подключение розетки к электросети
• Как подключить двойную розетку
• Подключение розеток с выключателем
• Подключение розеток с заземлением
• Подключение тройной розетки

В статье мы представляем схемы и рекомендации для домашних мастеров электриков, чтобы они смогли сами правильно и бесплатно выполнить подключение розетки. Сейчас розетки и выключатели для дома имеют усовершенствованные замечательные конструкции (с самозажимными контактами, пазами суппортов), позволяющие подключить двойную розетку или целый блок розеток надежно, быстро и легко. Но для этого первоначальные знания об электрическом токе и мерах предосторожности все-таки требуются.

Каждый многоквартирный новый дом сдается в эксплуатацию с 3-х жильной проводкой (L, N, PE), согласно современной электробезопасности (ПУЭ), где:

Для таких квартир, нужно купить и подключить розетку с заземлением не одну, а достаточное количество, во все комнаты и желательно на все стены (для последующего удобства).

Советские старые постройки имеют 2-х проводную сеть (N, L). Если не сделан капитальный ремонт со штроблением и переделкой на 3-х жильный, механизмы с заземлением покупать бесполезно. В этих случаях, для мощных электроприборов, таких как стиральная машина, бойлер, электроплита, посудомойка, в щитке ставят УЗО. При утечке тока, устройство защитного отключения позволяет максимально обезопасить человека. Ни в коем случае не вытворяйте заземление от корпуса прибора на трубы водопровода (отопления) потому, что при пробое изоляции провода техники, под опасным напряжением оказываются водопроводные и трубы и краны.

Видеоинструкция по монтажу

Способы подключения розеток

У накладных и встраиваемых моделей электрические схемы одинаковы, разница в поверхностном и скрытом обустройстве сети и прибора.

В зависимости от мощной или малой нагрузки, выбирается схема подключения розетки:

1. Параллельное подключение, когда напрямую от щитка до каждой из розеток идет отдельный питающий кабель. Соединение «Звезда» особо надежное и максимально безопасное, подходит для мощных бытовых потребителей (сушильная, стиральная машинка, «умный дом»). Сечения жил должны быть не менее 2,5 мм². Параллельный отдельный способ не дешевый, потому что в три раза увеличиваются расходы на проводниковые материалы и штробление стен. Применяется на новых объектах и модернизации старых, но чаще совмещается с последовательным.

2. Последовательное соединение означает, что от одной линии питания запитывается группа устройств. Разветвление выполняется в распаечных коробках, при помощи клемм «Ваго», пайки, скруток. Подходит для всех бытовых приборов малой мощности (телевизор, утюг, фен, компьютер).

Самый простой вид последовательной разводки – шлейфовый, когда из одной розетки делают несколько. Питающий кабель заводят в 1-й подрозетник, затем шлейф (ноля и фазы) тянут к другому, не заходя в распредкоробку и т.д. Важно, чтобы сечение дополнительных перемычек было такое же, как у питающего провода. Последовательное и шлейфовое соединение, без заземления:

3. Смешанный способ состоит, из комбинации двух предыдущих, он экономный быстрый, удобный.

На трех схемах внизу показано как правильно подключить розетку с защитным заземлением. Обратите внимание, что при любом соединении, контур защитного проводника РЕ всегда остается неразрывным, согласно требованиям ПУЭ. Схемы также подходят для двухпроводной сети, без учета желто-зеленых линий.

Подключение розетки к электросети

Используемые инструменты

1. Рассмотрим двухпроводную систему ~220В, скрытой проводки. Чтобы установить в старый подрозетник (без замены проводки) новый одинарный розеточный механизм необходимо:

• Отключить электричество в щитке квартиры (выкрутить пробки или выключить автомат). Проверить отсутствие напряжения тестером, индикаторной отверткой или включением в розетку вилки любого электроприбора (фена, электрочайника). В двухпроводной домашней проводке не нужно специально определять фазу и ноль. Но если установили, где какой проводник, то фаза слева, а нейтраль справа. Выполните демонтаж старого устройства.

• Важно подсоединить зачищенные концы провода в разные клеммы! Если конструкция с самозажимными контактами (фото слева), то в каждый из зажимов вводят по проводу, до упора (они сами фиксируются, попробуйте легким выдергиванием надежность). Модель с винтовыми креплениями (справа) обеспечивает более надежный контакт. Для крепления винтами: конец одной жилы завернуть колечком, по часовой стрелке, вокруг одного из них, а другой провод вокруг другого. Винты затягивают и проверяют надежность крепления.

Основание вставляем в подрозетник. Провода должны находится с тыла, чтобы не попасть под распорные лапки. Выравниваем металлический суппорт в гнезде по глубине и горизонтали. Саморезами с одной и другой стороны добиваемся прочной фиксации монтажных лапок в подрозетнике.

Собирается внешний корпус (если он не цельный, а из нескольких частей) и закручиваем фиксирующий центральный винт.

Как подключить двойную розетку

Рассмотрим 3 способа, все работы с отключенным напряжением!

1. Двойную модель, с механизмом в один подрозетник, монтируют точно как одноместную, описанную выше. Важный момент, который нужно учесть, чтобы ошибка не привела к короткому замыканию. Если конструкция оснащена двумя пластинчатыми шинами, фаза и ноль, обеспечивающими контакты двух подключаемых вилок, то в этом случае ошибиться сложно. Но в моделях, содержащих на каждой из шин по 2 клеммы (для удобной установки), очень важно не зажать нулевой и фазный провод в клеммах одной шины (фото справа).

2. От одного входящего кабеля шлейфовым методом. Определяем нужное расстояние между монтажными коробками. Питающий кабель общей сети заводят в одну из коробок.

Подготавливаем дополнительный отрезок кабеля, достаточной монтажной длины и такого же сечения, как и питающий. В подрозетниках делают отверстия, чтоб получился проход, сквозь который просовывают соединяющий шлейф. Зачищают концы от изоляции.

Первым монтируем прибор в подрозетнике с кабелями: питающим и шлейфовым. Конструкции могут иметь: три самозажимные или 3 винтовые клеммы (по два гнезда). Попарно в каждое из них вставляются провода одинакового цвета и они “самозажимаются” (или 3 винта затягиваются отверткой). Проверяется надежность соединений.

Собранную конструкцию аккуратно вставляется в подрозетник. Надо следить, чтобы провода располагались за корпусом и не попали под монтажные лапки. Подключаем второй прибор (от перемычки), аналогично первому, с той лишь разницей что у него по одному проводку на каждый контакт.

Совмещаем суппорты, выравниваем горизонталь и фиксируем монтажными лапками. Закрываем внешней облицовкой и общей рамкой, фиксируем винтами.

 3. Параллельное подключение, для двух мощных потребителей, как правило, выполняется с заземлением. В два подрозетника, находящихся рядом, устанавливают 1-местные розетки, к каждой прокладывается по отдельному питающему кабелю (можно в одну штробу).

Очистить подрозетник от строительного мусора. Зачистить оплетку и осторожно, не повредив, снять изоляцию на каждой из жил, длинной 10 мм. Для удобства, проводники разводят в стороны, загибают вниз.

Установка, выравнивание и фиксация как в предыдущем случае.

Подключение розеток с выключателем

1. Параллельный способ, из распредкоробки прокладывают раздельные силовые и осветительные цепи, можно в одной штробе, сразу на два отдельных прибора (в двухместной рамке). Между ними никаких перемычек не надо, работают независимо друг от друга. Способ самый надежный, подходит для мощных нагрузок ПУЭ (6.2.4).

Схема, с 2-мя клавишами выглядит:

2 и 3 варианты, рассматривают монтаж совмещенного блока розетки-выключателя, например, вместо старого розеточного прибора:

• Здесь все равно не обойтись без прокладывания проводов от подрозетника до лампы;

• Важно, что перемычка в блоке, между включателем и розеткой, состоит из 1 проводника L – фазы (не путать со шлейфом между розеточными механизмами L, N). Это следует из конструкции выключателя потому, что к нему идет (и выходит) только фаза, а ноль (N) никогда не заходит в него, а прокладывается от распредкоробки прямо к люстре (лампе).

2. Розеточное устройство работает только при включенном выключателе. Питающая фаза (L) идет к вводной клемме выключателя, а на выходящую его клемму подсоединяются: — перемычка на клеммный винт (L) розетки и — провод (L), идущий на лампу. Входной ноль (N) идет на нулевой розеточный контакт и туда же, подсоединяется ноль (N) от лампы. В схеме размыкается фаза, поэтому она более надежная, чем третий вариант.

3. Питание (L, N) идет к розетке, а от нее фазная (L) перемычка на включатель. Устройства работают независимо друг от друга, но подключение не корректное, потому что больший участок системы всегда под напряжением. Схема с 2-клавишным выкл.

 Подключение розеток с заземлением

Заземление предназначено для защиты человека от удара током, при касании к корпусу бытовых устройств, особенно в ванне, таких как стиральная машина, бойлер. В новых квартирах заземляющий провод (РЕ) входит в состав трехжильной проводки и имеет специальную желто-зеленую окраску. Подключение к 3-х проводным линиям, аналогично двойным, разница в присоединении к центральной клемме желтого PE провода.

Подключение тройной розетки

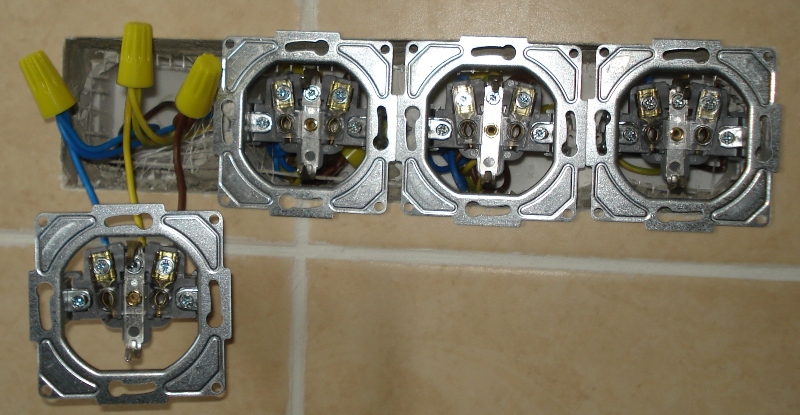

Тройной блок, без «земли» шлейфным способом, аналогично двойному.

Согласно ПУЭ (1.7.144), контур заземления должен быть неразрывным, поэтому тройное последовательное подключение, с защитой PE, выглядит следующим образом.

Схемы подключения нескольких розеток

автор: Дейл Кокс

Домашняя страница
Отделка молдинга
Электропроводка
Строительство и ремонт
Ремонт стен
Покраска дома
Уборка и ремонт
видео своими руками

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

Эта страница содержит несколько схем для 2 и более розеток в одной цепи. Проводка для нескольких прерывателей цепи замыкания на землю (gfci) и стандартных дуплексных розеток включена в защищенные и незащищенные устройства.

Подключение нескольких розеток в ряд

На этой схеме настенные розетки подключаются в ряд с помощью винтов клемм для передачи напряжения от одной розетки к другой. Соединение розеток вместе с помощью клемм устройства вместо сращивания косичек, как показано на следующей схеме, может создать проблему самого слабого звена. При использовании метода, показанного здесь, любая поломка или неисправность в одной розетке, вероятно, приведет к выходу из строя всех последующих розеток.

Схема подключения нескольких розеток

На этой схеме показана проводка для нескольких розеток в схеме, при которой каждая розетка по отдельности подключается к источнику. Все провода соединяются в косичку, которая подключается к каждому устройству отдельно от всех остальных в ряду. Эта проводка позволяет обеспечить напряжение источника на каждой розетке независимо от других в цепи.

Схема подключения для двойных розеток

Здесь 3-жильный кабель проложен от двухполюсного автоматического выключателя, обеспечивающего независимое напряжение 120 В, к двум наборам нескольких розеток. Нейтральный провод от цепи является общим для обоих комплектов. Эта проводка обычно используется в кухонной цепи на 20 ампер, где необходимы два источника питания, например, для холодильника и микроволновой печи в одном месте.

Схема подключения нескольких устройств GFCI

На этой схеме несколько розеток прерывателя цепи замыкания на землю соединены вместе с помощью косичек для подключения источника. Двухжильный кабель проложен между GFCI, а горячий и нейтральный провода от источника подсоединены к клеммам линии на каждом устройстве. Клеммы нагрузки не используются, и каждое устройство обеспечивает собственную защиту в одном месте.

Подключение нескольких розеток и GFCI

Здесь розетка gfci добавлена ​​в конце ряда дуплексных розеток для защиты в одном месте. Первая розетка подключается к источнику, а от ящика к ящику идет двухжильный кабель. Все провода сращиваются косичкой у приборов для пропуска тока к соседним. Клеммы нагрузки на gfci не используются, и он не защищает другие розетки в цепи.

Подключение устройства GFCI для защиты нескольких розеток

Здесь один прерыватель цепи замыкания на землю защищает несколько дуплексных розеток, следующих за ним, что известно как многопозиционная защита. Двухжильный кабель идет от gfci ко всем последующим розеткам. Клеммы линии на gfci подключаются к источнику цепи, а клеммы нагрузки подключаются к каждой следующей розетке с помощью сращивания косичек. Благодаря этому каждая дуплексная розетка подключена напрямую к gfci.

Больше подобных на сайте «Сделай сам-помощь»

Как подключить розетку и добавить электрическую розетку (сделай сам)

Используйте этот простой метод, чтобы установить новую электрическую розетку, не протягивая провода.

Время

Полный день

Сложность

Промежуточный уровень

Стоимость

Менее 20 долларов

Введение

Избавьтесь от этих уродливых и часто опасных удлинителей. Вы можете быстро и легко добавить новую розетку, не разрывая стену, если у вас уже есть электрическая розетка на другой стороне стены. Никаких дополнительных отверстий. Никаких грязных патчей и перекрасок. Процедура, которую мы показываем здесь, позволила нам расположить телевизор по центру стены в гостиной, где не было розетки. Поскольку на другой стороне той же стены (выходящей в соседнюю спальню) уже была электрическая розетка, мы просто добавили новую розетку в общую комнату, получая питание от розетки в спальне.

Инструменты требуется

• 4-в-1 отвертка
• Drywall Saw
• Плозослойки с иглой
• Требук напряжения
• .
• Коробка для переделки
• Соединители проводов

Вам нужно найти источник питания

Этот метод работает только в том случае, если вы можете использовать электрическую розетку в качестве источника питания, которая находится напротив или почти напротив того места, где вы хотите, чтобы ваш новый розетка. Чтобы определить, как подключить розетку и можно ли безопасно использовать существующие электрические розетки, следуйте приведенному ниже списку.

Вы можете использовать другую электрическую розетку, когда:

1. Если выключатель или розетка находятся в цепи, в которой часто перегорает выключатель или предохранитель. (Не усугубляйте ситуацию, добавляя в цепь еще одну розетку.)
2. Электротехнические нормы ограничивают количество ламп или электрических розеток, которые можно подключить к одной цепи. Как правило, вы можете иметь не более восьми ламп или электрических розеток в 15-амперной цепи. Чтобы определить номинальную мощность цепи, просто посмотрите на номер на ее выключателе или предохранителе на главном электрическом щите. Отключите цепь и проверьте выключатели освещения и другие розетки, чтобы точно определить, какие лампы или розетки подключены к данной цепи.
3. Согласно большинству электротехнических норм, розетки на кухнях и в ванных комнатах должны быть подключены к отдельным 20-амперным цепям GFCI. Поэтому, прежде чем использовать метод, который мы показываем здесь, как подключить настенную розетку на кухне или в ванной, проконсультируйтесь с инспектором по электрике. Если вы добавляете розетку на кухню или в ванную, она должна быть защищена GFCI. Не подключайте новую розетку к розетке на кухне или в ванной.

Коды

4. также ограничивают количество проводов, которые могут входить в электрическую коробку или электрическую розетку, в зависимости от внутреннего объема коробки и сечения проводов. Показанные здесь методы добавления розеток основаны на наиболее распространенной проводке (провод 14 калибра в цепи на 15 ампер) и 18-куб. дюйм. коробка (типичные внутренние размеры составляют около 2 дюймов x 3-1/4 дюйма x 3 дюйма в глубину). Если цепь 20-амперная, что означает более толстый провод 12-го калибра, или если существующая коробка меньше 18 куб. дюймов, вы не сможете подключить новую настенную розетку, как показано здесь, если не замените существующую коробку на более крупную. Размеры пластиковых коробок выбиты на внутренней стороне сзади.

Всегда уточняйте требуемый размер коробки у местного строительного инспектора. В большинстве регионов для выполнения этих работ требуется разрешение местного строительного департамента. Это помогает обеспечить безопасную работу. Это 8 наиболее распространенных нарушений национального электротехнического кодекса.

Посмотрите это видео, чтобы узнать, как установить электрическую коробку в любой комнате вашего дома:

Безопасная работа

Прежде чем приступить к какой-либо части этого проекта, отключите питание цепи на главном электрическом щите, выключив выключатель или извлечение предохранителя.

Прежде чем прикасаться к оголенным проводам или клеммам выключателя или розетки, используйте тестер напряжения на всех проводах, чтобы убедиться, что питание отключено. Если у вас старая проводка с тканевой изоляцией, вызовите электрика, чтобы он порекомендовал безопасные соединения. При таком подключении розетки обычно нет заземляющего провода, и трудно отличить горячий провод от нейтрали, потому что оба покрыты черной изоляцией.

Проект шаг за шагом (5)

Отключите электрическую розетку

• Выключите питание на главной панели. Найдите правильный выключатель и выключите его.
• После того, как вы определили электрическую розетку, которая будет использоваться в качестве источника питания, и отключили ее, используйте электронный искатель шипов, чтобы найти шипы с обеих сторон.
• Вы можете установить новую розетку где угодно между этими двумя шпильками.
• Отвинтите розетку и с помощью тестера напряжения еще раз убедитесь, что питание отключено.
• Соприкасаясь любым выводом с заземляющим проводом (оголенная медь), прикоснитесь другим проводом сначала к нейтральным клеммам (серебристым), а затем к горячим клеммам (золотистым).
• Если индикатор горит на одном из контактов, цепь все еще находится под напряжением.
• Прижмите лицевую часть новой электрической коробки к стене в нужном месте и обведите ее карандашом.
• Вырежьте отверстие пилой для гипсокартона.
  • Совет для профессионалов : Обязательно купите коробку для переделки, которую можно прикрепить к гипсокартону, а не ту, которую нужно крепить на стойке.
• Затем с помощью отвертки отвинтите имеющуюся розетку на другой стороне настенной розетки из ее коробки и выбейте одно из отверстий в задней части коробки.

Вот как использовать электрические тестеры.

Алюминиевая проводка требует особого обращения. Если у вас алюминиевая проводка, обратитесь к лицензированному специалисту, который сертифицирован для работы с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для меди.

Семейный мастер на все руки

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 17 июня 2020 г.
