Как соединить подрозетники между собой: Соединение розеток между собой. Подробно о параллельном и последовательном подключении розеток

Как устанавливается двойная розетка в один подрозетник

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Подключение источника питания с двумя гнездами
• 2 Схема подключения электроточки
• 3 Установка монолитной модели
• 4 Замена старой розетки и подрозетника

В настоящее время двойная розетка стала очень востребована, так как ее установка повышает удобство использования бытовых приборов.

Обычная модель состоит из:

• подрозетника;
• двух разведенных клеммников;
• монтажной части проводов.

Иногда вместо сдвоенной электророзетки просто устанавливают рядом два источника питания. Это требует устройства дополнительной ниши для второго подрозетника, тогда как монолитная модель устанавливается в один так называемый стакан. Этот способ того, как подключить двойную розетку, намного проще.

Подключение источника питания с двумя гнездами

Все действия связанные с заменой или установкой новых электрических точек нужно начинать с отключения подачи электричества и проверки напряжения.

Конструкцию разбираем на 2 части:

1. декоративную;
2. рабочий механизм.

Переходим к работе с кабелем. Обнажаем кабель, чтобы жилы было видно примерно на 10 см. Более длинными оставлять их нет смысла, так как они будут мешать при установке новой точки. Если они короче, рекомендуется нарастить старую проводку.

Для работы потребуется отвертка-тестер с индикатором на конце и резиновые перчатки. Тестером мы должны определить, где в проводах находятся ноль, фаза и земля. Для этого отверткой прикасаемся по очереди к проводам, если индикатор загорелся – это фаза, нет – ноль. Также это можно определить по цветам. Фаза обычно окрашена в коричневый цвет, нулевой провод – в синий, земля – в желтый.

Далее нужно зачистить концы на 1,5 см и подсоединить их к контактам на керамической сердцевине. Скручивать провода нужно в стакане.

Зачищенные концы вставляют в ослабленные контактные клеммы на сердцевине двойной розетки. Фазный и нулевой провод подключают к боковым контактам. Не имеет значения, какую из сторон выбрать для фазы, а какую для нуля. Но рекомендуется фазу подключать справа, чтобы не путать в дальнейшем. Важно не совершить ошибку, подключив все на один контакт, в этом случае произойдет замыкание. Центральный контакт (иногда он помечен специальным знаком) предназначен для провода заземления.

Когда все контакты будут подключены, следует их затянуть.

Чтобы поступающая электроэнергия распределялась равномерно, сечение кабеля, используемого при подключении источника питания, должно совпадать с сечением, что и у основной проводки.

Наличие двойной розетки не приводит к увеличению мощности. Максимально она рассчитана на 16 ампер.

Можно провести подключение двойной розетки и без заземления, алгоритм действий при этом не меняется. В частном доме рекомендуют использовать монолитную розетку с защитным контактом при наличии заземления. В многоквартирных домах заземление отсутствует (спроектировано зануление).

В монолитной сдвоенной модели есть латунная перемычка. Если ее удалить, можно установить рядом две отдельные точки.

Схема подключения электроточки

При косметическом ремонте обычно проводится замена старой точки на двойную розетку. Однако не всегда такая замена приводит к желаемому результату, так как имеет свои плюсы и минусы:

При косметическом ремонте можно установить двойную розетку в виде моноблока, используя старый стакан или место под ним, в этом случае можно не задумываться над вопросом прокладки новой проводки и поклейке новых обоев на поврежденные стены.

Установка двойной розетки в один подрозетник без замены электропроводки и с минимальными повреждениями стен и покрытий делится на следующие этапы:

1. Отключаем электричество в щитке – это основное правило безопасности при электромонтажных работах. Для полного подтверждения, что ток не поступает, отверткой с индикатором нужно проверить место установки нового источника питания.
2. Разбираем старую модель. Демонтируем старый стакан.
3. Отверткой или зубилом убираем старый гипс, подготавливая таким образом стену для установки нового стакана.
4. Старые провода продеваем в специальное отверстие нового стакана. Вставляем его на свое место. Стакан не должен выходить за уровень стены.
5. Готовим раствор гипса. Стакан алебастра разбавляем водой, пока не получится консистенция, напоминающая густую сметану. Мешать нужно быстро, поскольку гипс быстро твердеет. Намочив стенки ниши водой, обеспечиваем цепкость поверхности стены и гипса. Намазываем гипсом отверстие под приготовленный подрозетник. Рекомендуется тоже промазать внешнюю сторону подрозетника и поместить в нишу, предварительно поправив жилы провода. Остатки гипса понадобятся, чтобы замазать щели между вставленным стаканом и стеной. Убираем излишки гипса и обои лягут ровно на стену. Все работы с гипсом проводятся, чтобы укрепить рабочий механизм в нише.
6. Далее провода защищаются, ведется подключение рабочей части.
7. Устанавливаем механизм внутри стакана, укрепляем с помощью крепежных лапок. Предварительно решите, горизонтальным или вертикальным будет расположение у панели электророзетки.
8. После того как монтаж двойной розетки завершен, восстанавливаем покрытие стены вокруг нового подрозетника. Если вы подклеиваете обои, учтите, что обойный клей высыхает долго. Рекомендуется подклеить их клеем ПВА, что позволит сразу приступить к установке декоративной рамки.

Подключаем электричество, проверяем результат работы. Включение электрощита, проверка результата выполненной работы. Стартовое включение в монтированную электроточку лучше проводить с электроприбором меньшей стоимости, например, можно поставить на зарядку фонарик.

Установка монолитной модели

Для установки двойной розетки в подрозетник нужно аккуратно уложить провода в коробке (обычно в виде гармошки). Делать это нужно осторожно, чтобы крепежные лапки не повредили изоляцию проводов.
Сердцевина углубляется, фиксируется саморезами или крепежными лапками.

Затем с помощью саморезов суппорт модели прикрепляется к ее рабочему механизму с помощью тех же саморезов. Будьте аккуратны при закручивании саморезов, так как при излишних усилиях они могут привести к трещине в лицевой панели.

Декоративная часть устанавливается плотно, без зазоров к стене и защелкивается.

Замена старой розетки и подрозетника

Двойная розетка в один подрозетник чаще всего монтируется при выходе из строя старой электроточки. Одновременно увеличивается количество гнезд для бытовых приборов.

Этапы работы в этом случае аналогичны предыдущим:

• Отключаем подачу электроэнергии, убеждаемся в этом при помощи тестера.
• Откручиваем саморезы на декоративной панели старой электророзетки, снимаем панель.
• Ослабляем крепежные лапки, отсоединяем провода.
• Убираем старую сердцевину.
• Новую конструкцию разбираем на декоративную и рабочую части.
• Чтобы подключить двойную розетку, используем тот же способ, что и в предыдущих случаях.

Двойная розетка очень органично решает вопрос с увеличением количества гнезд для бытовых приборов и помогает отказаться от переносок и удлинителей. Работа несложная, не требует особых знаний и профессиональных инструментов. Для замены модели с одним гнездом на новую с двумя гнездами и подключения двойной розетки не требуется помощь специалистов. При самостоятельном монтаже рекомендуется остановить свой выбор на простой монолитной модели либо модели с выбрасыванием вилки бытового прибора при помощи пружины.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Подключение блока розеток и установка своими руками

• Статья
• Видео

Чаще всего розеточный блок из 2, 3, 4 «электрических точек» устанавливают на кухне и в зале за телевизором. Горизонтальная либо вертикальная панель из евророзеток очень удобная, т.к. позволяет в одном месте подключить взаимодействующую группу бытовой техники, к примеру: телевизор, аудиосистему и DVD проигрыватель. Далее мы расскажем, как правильно выполнить установку и подключение блока розеток в доме своими руками!

• В чем может быть нюанс
• Инструкция по монтажу
• Шаг 1 – Подготовительные работы
• Шаг 2 – Разметка стен
• Шаг 3 – Создание штроб
• Шаг 4 – Крепление подрозетников
• Шаг 5 – Подключение электрики

В чем может быть нюанс

На сегодняшний день стены в доме могут быть бетонными, деревянными, кирпичными либо из гипсокартона. Из-за этого технология монтажа может иметь свои особенности – толи Вы будете штробить бетон в панельном доме, толи просто установите на поверхности накладной блок розеток (наружный) для открытой проводки. Далее мы вкратце расскажем про каждый из вариантов установки, но все же более подробно Вы можете узнать о том, как монтировать подрозетник в бетонной, кирпичной и гипсокартонной стене в соответствующей статье.

Еще один нюанс заключается в том, что сейчас мы рассматриваем только технологию установки и подключения розеточного блока. На сегодняшний день существует еще комбинированный вариант: силовая розетка+выключатель, но о монтаже такой комбинации мы поговорим отдельно.

Инструкция по монтажу

Чтобы Вам было понятно, как правильно установить и подключить блок розеток своими руками, далее мы предоставим пошаговую инструкцию от А до Я с фото примерами и наглядными видео уроками.

Шаг 1 – Подготовительные работы

Для начала нужно определиться с тем, где Вы хотите поставить розеточную группу в комнате. Если это, кухня, то лучше расположить блок розеток над столешницей, чтобы при подключении мультиварки, микроволновой печи и другой кухонной техники хватило длины шнура. В гостиной либо зале лучше всего установить изделие за телевизором, чтобы большой экран мог спрятать все шнуры. Если Вы решили поставить блок из двух либо трех розеток в ванной комнате, учитывайте важное правило – расстояние от воды должно быть не менее 0,6 метров и при этом корпуса электрических точек должны быть влагозащищенными. Больше советов по поводу данного момента Вы можете получить в статье — высота установки розеток по евростандарту.

Кстати для кухни существует оригинальный вариант исполнения розеточного блока – выдвижной. Врезной корпус в данном случае скрывается в столешнице и открывается при небольшом нажатии. Очень удобно и к тому же безопасно, поэтому при желании рекомендуем установить именно такую модель изделий.

Также на данном этапе Вы должны подготовить инструмент для штробления стен под проводку и подрозетники. Если стена бетонная либо кирпичная, используйте перфоратор со специальной коронкой. Для гипсокартона также существует своя насадка для штробления. Помимо этого подготовьте строительный уровень, маркер и рулетку.

Шаг 2 – Разметка стен

На самом деле очень важный этап, от которого будет зависеть правильность дальнейшей установки и подключения. Вам необходимо нанести разметку на поверхности под установку подрозетников на основании того, сколько электрических розеток будет в блоке.  Первое и очень важное правило – расстояние между центрами подрозетников должно быть строго 72 мм. Если Вы допустите погрешность, при установке декоративной крышки она может не стать на свое место. Помимо этого следите за тем, чтобы все круглые штробы были размещены в одной горизонтальной либо вертикальной плоскости. Для этого рекомендуем использовать строительный уровень.

Когда стены будут размечены, можно переходить к штроблению.

Шаг 3 – Создание штроб

На данном этапе Вы должны сделать посадочные места для встраиваемых подрозетников. Тут ничего сложного нет, главное чтобы под рукой был перфоратор с подходящей насадкой. Если Вы решили установить блок розеток в бетонной либо кирпичной стене, сначала проштробите круги коронкой, а потом выбейте с помощью зубила и молотка всю сердцевину. Очень подробно рассмотрена инструкция по установке розеточного блока в бетон на видео примере ниже.

Как выполнить штробление кирпичной стены под установку розеточной панели

Если стены в вашей квартире зашиты листами ГКЛ, тут еще проще — с помощью перфоратора и коронки по гипсокартону вырезаете круглые штробы согласно разметке.

Монтаж стаканов в гипсокартонной перегородке

Шаг 4 – Крепление подрозетников

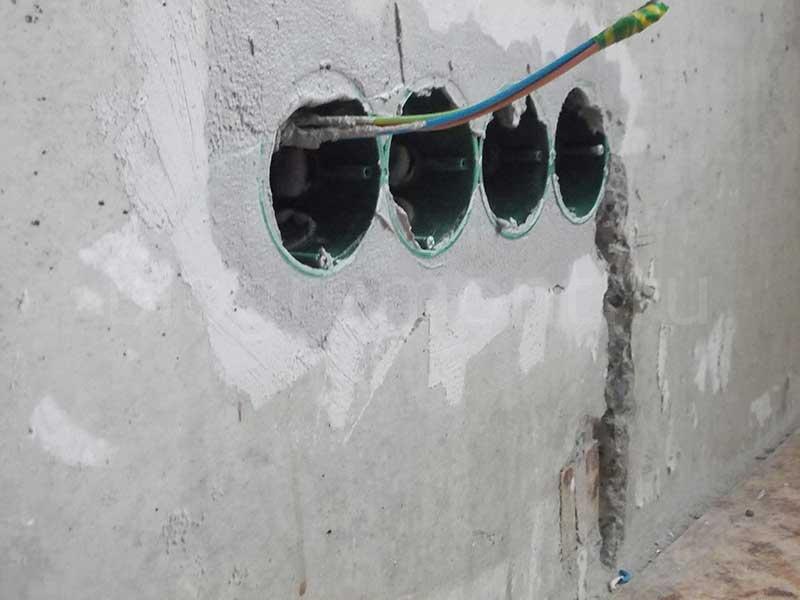

Следующее что Вы должны сделать – установить блок подрозетников. На сегодняшний день существуют специальные пластиковые стаканы, которые могут соединяться между собой. Соединить подрозетники не составит труда даже электрику-новичку.

В кирпичных и бетонных стенах нужно самому вмазать стаканы гипсовым раствором. В гипсокартоне все проще – подрозетники прижимаются к листу специальными лапками по бокам. Опять-таки, увидеть сущность установки подрозетников Вы можете в статье, на которую мы сослались еще в начале.

Шаг 5 – Подключение электрики

Когда раствор застынет (это касается стен из бетона и кирпича), можно переходить к подключению внутреннего блока розеток к сети 220В своими руками. Подключить несколько евророзеток допускается шлейфом от одного вводно кабеля, если Вы не будете подсоединять очень мощную бытовую технику, к примеру, электроплиту.

Итак, для начала отключите электроэнергию на квартирном щитке, после чего заведите в первый подрозетник вводные провода от распределительной коробки: фазу, ноль и заземление. После этого сделайте перемычки для подключения остальных розеток в блоке. Подключение блока из 3 либо 4 розеток нужно производить по данной схеме:

После того как Вы подключите все жилы в соответствующие клеммы, можно самостоятельно фиксировать корпуса евророзеток в подрозетниках и установить декоративную крышку.

Видео инструкция по монтажу

Как быстро подключить тройную розеточную панель к электросети?

Вот и вся технология установки и подключения блока розеток в стене. Как Вы видите, все этапы электромонтажных работ не очень сложные, поэтому установить розеточную панель может любой желающий. Настоятельно рекомендуем просмотреть видео примеры, чтобы Вы увидели всю сущность разметки, штробления стен, а также подключения проводов!

Также читают:

• Как отремонтировать выключатель света
• Как собрать распределительный щит своими руками
• Схема подключения блока розеток с заземлением
• Как подключить варочную панель к сети

Проводка

— дом в Великобритании, все розетки наверху имеют 3 комплекта кабелей, соединяющих

Я планировал добавить ответвление от розетки в моем доме (в Великобритании). При удалении розетки я бы хотел, чтобы к ней подсоединялись 3 набора кабелей (3 под напряжением, 3 нейтрали, 3 земли), поэтому она выглядит как кольцевая сеть с существующей ответвлением.

При проверке других розеток наверху в попытке определить, куда идет ответвление, все розетки, кроме одной, имеют 3 комплекта проводов, кроме одной (розетки в коридоре), которая имеет обычные 2 комплекта для кольцевой магистрали.

Дом построен примерно в 1930 году, проводка должна была быть подключена позже. Проводка до 2004 года с использованием красного/черного для живого/нейтрального. Кабели выглядят как 2,5 мм2, а MCB — 32a, поэтому они кажутся кольцевыми, а не радиальными.

Любые идеи о подключении розеток, так как это не похоже на стандартную кольцевую сеть, поскольку третий набор проводов для каждой розетки, похоже, не идет к ответвлению.

У нас есть отдельные автоматические выключатели на каждом этаже, и на нижнем этаже недостаточно розеток, чтобы все они были ответвлениями.

Будем признательны за любую помощь и идеи. Я воздержусь от первоначальной идеи шпоры, поскольку она не кажется такой простой, как я надеялся.

• проводка
• розетка

4

Это, конечно, не похоже на стандартную кольцевую проводку. Это мог быть сделан любителем (как, к сожалению, много домашней проводки), или они могли быть ответвлениями к розеткам, которые никогда не были установлены или которые вы не можете видеть, потому что они спрятаны или используются для стационарных розеток, таких как полотенцесушитель. рельсы, вентиляторы, настенные телевизоры, уходят в пространство на крыше для антенных усилителей и т. д. и т. д. Или они, возможно, использовали дополнительные сегменты кабеля, чтобы соединить розетки вместе по какой-то странной схеме, чтобы усилить кольцо, если между розетками есть длинные участки. и они беспокоились о падении напряжения.

Первое, что нужно сделать, это отключить автоматический выключатель и проверить каждый электрический элемент в доме, чтобы увидеть, не выходит ли из строя что-то, чего вы не ожидаете, и этого может быть достаточно, чтобы объяснить, что находится на конце некоторых или всех этих ответвлений. . Сколько кабелей выходит из MCB?

Но единственный способ быть полностью уверенным — это отсоединить всю партию, в том числе от MCB, и использовать измеритель для определения двух концов каждого сегмента кабеля. После того, как вы установили, какие сегменты составляют кольцо, вы можете увидеть, какие из них являются шпорами, и попытаться найти, что находится на конце каждого из них. По-настоящему неиспользуемый ответвление можно оставить отсоединенным, а на его место подключить ваше собственное ответвление.

3

Вы смотрели розетки внизу?

Одним из дешевых (и неприятных) подходов к электропроводке в домах с твердыми полами на нижнем этаже было размещение розеток наверху на кольце (или, может быть, на двух кольцах), а затем использование ответвлений от розеток наверху для питания розеток на нижнем этаже.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Wiring A Home Ethernet Network-(Practical Beginners Guide)

Хотя создание проводной сети Ethernet не требует больших затрат, это отнимает много времени, включает базовые навыки самостоятельной работы и создает беспорядок.

Именно поэтому это лучше всего делать, когда у вас совершенно новая постройка или капитальный ремонт.

Существует множество способов расширить существующую сеть без сверления отверстий в стенах и прокладки кабелей Ethernet. Посмотрите, как расширить домашнюю сеть.

Однако для тех из вас, кто думает о том, чтобы сделать это, или сделать это самостоятельно, я собрал эти исследовательские заметки, которые могут помочь.

Начало работы

Первая и самая важная часть — это создание плана. Вам нужно будет рассмотреть:

• Будет ли у вас центральная точка распространения? и Где он будет расположен.
• Сколько комнат вы будете подключать?
• Каковы маршруты проводки?
• Сколько розеток (выходов Ethernet) в каждой комнате?
• Расположение сокетов?
• Ethernet-кабель — кабель Cat5, 6 или 7? (рекомендуется категория 6)
• Будете ли вы использовать патч-панель?
• лучший способ проложить кабель Ethernet?

Далее вам нужно составить список того, что вам понадобится.

• Основные инструменты напр. сверла и т. д.
• Сетевые инструменты для обжима кабелей.
• Ethernet-кабель UTP (Cat 5, 6 или 7)
• Гнезда и соединители концевые.
• Ethernet-коммутатор или коммутаторы.

Ref : Каковы требования к домашней сети?

Обзор сетевых компонентов

Кабель – Для домашних сетей кат. 6 , пожалуй, лучший выбор на сегодняшний день. CAT 7 (последняя версия) экранирована, что усложняет установку.

Одножильный или многожильный кабель – См. здесь. Для магистральных кабелей используйте сплошные кабели.

Разъемы RJ45 — Заканчивает кабель и подключается к компьютеру/переключателю/розетке.

Настенная розетка – Подключает кабель в помещении и подходит для разъемов RJ45 .

Настенные лицевые панели – Закрывают настенные розетки.

Гнезда Keystone Это розетки, которые обычно монтируются в настенную панель или коммутационную панель. Они являются частью настенной розетки,

Keystone штекер — это соответствующий штекерный разъем, обычно прикрепляемый к концу кабеля или шнура.

Сочетание кабелей Cat5, разъемов, кабелей Cat 6 и разъемов Keystone. – По общему мнению, это должно работать, но постарайтесь этого не делать. Например: кабель Cat6 имеет более толстый медный провод и изоляцию, и разъемы Cat6 сделаны с учетом этого.

Типы коммутационных панелей и настенных розеток

Настенные розетки и коммутационные панели старого типа имели проводные соединения как часть розетки/панели, тогда как более новые, как правило, имеют отверстия для штекерных разъемов. Если вы посмотрите пару видео, вы увидите эти два типа.

Варианты подключения домашнего Ethernet

Там

Есть два основных варианта, как показано на схеме выше.

Кабели от всех настенных розеток можно вывести в центральное место. Этот вариант показан в большинстве видеороликов о домашней проводке на Youtube.

Другим вариантом является использование нескольких выключателей, возможно, по одному на этаж, и подключение этих выключателей к центральному местоположению.

Это приводит к потенциально более медленной сети, но этот вариант выбирается, когда кабель прокладывается не внутри стены.

Что находится в центральной локации

Здесь все кабели от каждой из комнатных розеток собираются вместе и подключаются к выключателю.

У вас есть два варианта концов кабеля:

• Провод в коммутационную панель (самая профессиональная)
• Подсоедините разъем RJ-45.

Использование патч-панели обеспечивает большую гибкость, но, вероятно, является излишним в небольшой сети.

Вам нужна патч-панель?

Центральное место, скорее всего, будет содержать ваш ISP Router (кабельный модем), но не обязательно.

Примечания:

Пометьте кабели на конце в центральном месте, чтобы знать, к какой комнате и какой розетке они подключаются.

Стандарты проводки

Это то, какой цвет кабеля подключается к какому контакту на разъемах.

Используются два стандарта проводки ( 568A или 568B –wiki ). Вы должны выбрать один и использовать его последовательно везде.

568A чаще встречается в Европе и странах Тихоокеанского региона

568B чаще встречается в США.

Пример сметной стоимости

2-х этажный дом. 4 комнаты по 2 розетки на комнату (всего 8 двойных розеток).

• Длина кабеля около 12 м до каждой розетки
• 16 прогонов = 192 м
• 8 настенных пластин
• 16 домкраты для трапецеидальных искажений

Коммутатор

• минимум 16 портов, но предпочтительнее 24 порта.
• Патч-панель 2*24 панели с портами позволяют расширять — Опционально
• Разъемы RJ45
• Соединительные соединительные кабели *16  или *32 (с использованием коммутационной панели)

Если настенные панели имеют две клеммы, то это означает двойное гнездо для кабеля и трапецеидального искажения?

Кабель 2*100 м рулонов по 37 фунтов стерлингов каждый = приблизительно 74 фунтов стерлингов
Настенные пластины *8 по 4 фунта стерлингов каждая = 32 фунта стерлингов
Домкраты Keystone *16 по 8 фунтов стерлингов за 8 упаковок = 16 фунтов стерлингов
соединительные кабели *16 по 8 фунтов стерлингов за упаковку 5 – 32 фунта стерлингов
Итого = приблизительно 154 фунта стерлингов
Дополнительно
Патч-панель*2 (24 порта) по 22 фунта стерлингов за штуку = 44 фунта стерлингов
соединительных кабелей (0,3 м) *16 по 8 фунтов стерлингов за упаковку из 5 штук – 32 фунта стерлингов
Всего 230 фунтов стерлингов
Потребуются:
Инструменты для перфорации и обжима, кабельные стяжки, сверла и т. д.

Полезные видеоролики

Домкрат Keystone и настенная пластина

Как подключить настенную розетку

На видео показана настенная розетка с кабельными наконечниками сзади

Terminate CAT5 and CAT 6 cable using RJ45 connectors

Keystone Jack Wall Plate and Patch Panel

Solid vs stranded Cable

Wiring a Patch Panel

Wiring a Patch Panel

Стойки для домашней сети

Хотя это и не является абсолютно необходимым, стойка для домашней сети делает установку домашней сети профессиональной.

Стеллажи бывают открытыми и закрытыми. им 19ширина в дюймах, а высота указана в единицах U, где 1U = 1,75 дюйма (44,45 мм).

Пример ниже имеет высоту 6U. Глубина может быть важна, поэтому вам нужно понимать, что будет внутри.

Коммутатор TP-Link, показанный ниже, подойдет, так как его глубина всего 44 см.

Кроме того, важна высота шкафа, так как вы можете решить разместить внутри ИБП, как показано в этом видео.

Коммутатор для монтажа в стойку

На приведенном ниже снимке экрана показан коммутатор TP-Link для монтажа в стойку.

Размеры коммутатора TP-Link составляют 18 x 44 x 4,4 см, что означает его высоту 1U. далеко я могу проложить кабель Ethernet от маршрутизатора или коммутатора?

A- 100 метров

В-Сколько розеток или розеток Ethernet на комнату?

A- Минимум 2

В- Как лучше всего провести кабель Ethernet по дому?

A- Через чердак или подполье.
