Ленинградская система отопления считается одной из самых простых и, вместе с тем, надежных. Она может с успехом применяться даже в многоэтажных домах, высотой до 30 м. При этом собрать отопление по такой схеме может даже новичок, используя для этого минимальное количество материалов и инструментов. В статье далее мы расскажем, как сделать Ленинградскую систему отопления, а также в чем ее основные преимущества.

Главные достоинства

Основным достоинством Ленинградской системы отопления частного дома является возможность регулирования работы каждого отдельного радиатора. Достигается это благодаря тому, что каждая батарея подключена параллельно единой трубе. Следовательно, отдельно взятый радиатор можно отключить или даже снять, не останавливая при этом всю систему.

Если говорить об отоплении Ленинградкой в частном доме, то разводка стояков в ней делается горизонтальной с гравитационным типом циркуляции воды. А вот в зданиях в несколько этажей делается комбинированный вариант схемы – вертикальная и горизонтальная разводка. В данном случае система может быть как самотечной, так и оборудованной циркуляционным насосом.

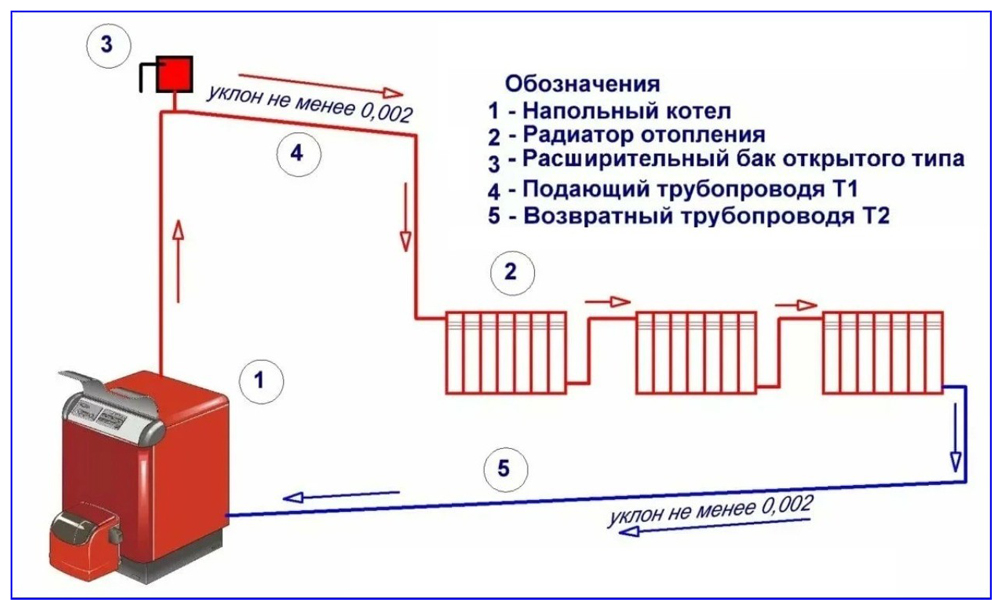

«Ленинградка» с гравитационным типом циркуляции

При оборудовании отопительной системы данного типа радиаторы устанавливаются последовательно по периметру комнаты. Сечение труб для Ленинградской отопительной системы с самотечным типом циркуляции должно быть достаточно большим.

Главным элементом системы будет котел. Он стыкуется с первой батареей в контуре, которая соединяется со второй и так далее. Циркулирующий по радиаторам теплоноситель достигает последнего устройства в контуре и по трубе возвращается обратно в котел для следующего цикла.

Существует два варианта, как правильно сделать отопление Ленинградку. В первом случае все радиаторы соединяются последовательно, а во втором – производится диагональное подключение. Примечательно, что последний вариант предполагает более равномерный прогрев батарей.

Виды радиаторов могут быть любыми, правда, на чугунных батареях для удаления воздушных пробок обязательна установка кранов Маевского.

Система с параллельно подключенными радиаторами

Стоит отметить, что если выполнять разводку для «Ленинградки» по описанному выше принципу, то регулирование интенсивности работы отдельных радиаторов и их отключение без вмешательства в работу системы невозможно. Такой существенный недостаток можно устранить довольно просто – собрать своими руками Ленинградскую систему отопления частного дома с параллельным подключением радиаторов.

При такой схеме входящие и исходящие потоки на радиаторе будут регулироваться с шаровыми кранами, а на параллельном радиатору отрезке стояка установят отдельный кран, выполняющий функцию шунта. Стоит отметить, что шунтирующие краны перед каждым радиатором позволяют обеспечить равномерный прогрев отопительных приборов в системе.

Дополнительный контур

В некоторых случаях проект отопления подразумевает слишком длинный или сложный отопительный контур. При этом, чтобы оптимизировать работу системы отопления, предусматривают дополнительный контур, который подключают параллельно основному.

На обратке дополнительного контура монтируют игольчатый экран, который позволяет обеспечить корректную работу системы. Обратите внимание, что при использовании циркуляционного оборудования в Ленинградской отопительной системе очень важно обратку дополнительного контура подключить к основной трубе перед насосом.

«Ленинградка» закрытого типа в частном доме

Отопление Ленинградку из полипропилена своими руками можно сделать в виде закрытой системы. В таком случае понадобится монтаж мембранного расширительного бака, манометра, насоса для циркуляции теплоносителя и предохранительных клапанов. Если же отопительный котел уже оборудован циркуляционным насосом, то дополнительное оборудование устанавливать не нужно.

Как правило, подобный вариант «Ленинградки» используется в домах на два этажа.

Достоинства и недостатки Ленинградской системы отопления

По отзывам потребителей, однотрубная отопительная система «Ленинградка» в любом из вариантов является очень удобной. Поэтому она используется для частных коттеджей и дачных домиков, а также жителями многоэтажных домов.

Среди достоинств системы можно назвать:

• простота и легкость монтажа;
• отсутствие необходимости в дорогом профессиональном оборудовании;
• возможность регулирования интенсивности обогрева;
• органично смотрится в интерьере;
• магистральные стояки можно легко замаскировать;
• грамотно продуманная система надежна в работе;
• возможна естественная циркуляция воды.

Перед тем, как сделать отопление Ленинградку в частном доме, стоит изучить ее недостатки:

1. При последовательном подключении прогрев батарей осуществляется несколько неравномерно, особенно, первой и последней.
2. Горизонтальная разводка не оставляет возможности для подключения теплого пола.
3. Как правило, нуждается в циркуляционном оборудовании, особенно для дома в несколько этажей.

Приведем несколько практических рекомендаций, как провести отопление Ленинградку своими силами:

• подающая труба должна быть установлена с некоторым наклоном;
• при условии комбинированной разводки – горизонтальной и вертикальной, система обязательно должна быть оборудована циркуляционным насосом;
• чтобы обеспечить равномерный прогрев радиаторов, можно подрегулировать количество секций: на первом – немного уменьшить, а на последнем – увеличить;
• при использовании гравитационного типа циркуляции воды длина отопительного контура не должна превышать 30 м;
• постепенную регулировку интенсивности работы батарей обеспечат только игольчатые краны;

При условии грамотного проектирования и монтажа, даже такая простая схема, как Ленинградка, будет функционировать эффективно.

Регулировка показателей системы отопления в автоматическом режиме

Существует специальное автоматическое устройство, которое регулирует температуру теплоносителя в контуре путем подачи команд на смеситель – оно называется сервоприводом. Работа данного устройства осуществляется так: термостат или датчик, установленный в комнате, замеряет температуру теплоносителя, воздуха и пола помещений, и отправляет сигнал на сервопривод. Он, в свою очередь, приводит заслонки трехходового или четырехходового клапана в соответствующее положение, согласно данным датчика.

В частности, температура пара регулируется за счет смещения заслонки в смесителе. В результате перекрывается контур теплого пола, а часть воды попадает в обратку. Это приводит к снижению температуры пола. Как только она достигнет минимального значения, сервопривод включается снова и открывает заслонку, чтобы подмешать в контур горячий теплоноситель. Данный процесс является цикличным.

Как сделать отопление из бойлера: хозяину на заметку

Домашняя техника может выйти из строя, а вы не знаете, куда ее деть? Есть идея быстро и без затрат обеспечить дом резервным отоплением. Для этого понадобится старый бойлер и желание творить чудеса. Почитайте полезные рекомендации к руководству как сделать отопление из бойлера далее в материале. Изготовленное нестандартное оборудование придаст дому больше уюта и тепла. А если сделать его самостоятельно – не придется тратить средства на покупку дорогих обогревателей.

Плюсы и минусы отопления на базе бойлера

Тепловые системы на базе электрических нагревателей

Бойлер – это конструкция закрытого типа, его основная цель: нагревать воду. Установка имеет два отверстия (для холодной и горячей воды). Внутри бойлера расположен тэн, он служит нагревателем. Чтобы использовать механизм для отопления помещения, в его конструкцию надо внести изменения. На эффективную поставку ресурсов может влиять много факторов, к их основному ряду относят:

• Мощность водонагревателя. Чтобы определить нужную мощность, рассчитайте 1 кВт на 10 квадратных метров отапливаемой территории.
• Объемная подача циркуляционного насоса (он влияет на скорость циркуляции воды в отопительной установке).
• От разветвленности системы. Приспособление рекомендуется использовать на небольшое количество отраслей.

Информация! От объема бака также зависит эффективность работы устройства. В промышленных  водонагревателях емкость бака достигает 500 литров.

Производительные компании промышленной техники разработали специальные бойлеры для системного обогревания. Главное их отличие заключается в расположении трубок, нижний вход предназначен для холодной воды, а верхний – для горячей. Еще одна различность состоит в диаметре вхождений (в водонагревателей для бытовых целей (купания или мытья посуды) дюйм трубок не большее 2 дюйм). Однако обычные бойлеры для отопительных целей использовать также можно.

Читайте также: Какие бывают основные неисправности бойлера

Особенности и схема конструкции

Рассмотрим особенности конструирования бойлера для отопления. Во первых, для меньших затрат тепла корпус механизма укрепляют минватой или пенополистирольной прокладкой, которая не подвергается гниению и почти не поглощает воду. Основной элемент конструкции (ТЭН) должен пребывать в ее центре. Для замыкания и размыкания электрической цепи используют прибор реле.

Реле переключает режимы в теплообменнике и направляет воду на отопление. Если данная деталь отсутствует в механизме – прибор отключается. Для отвода жидкости по трубам надо прикрепить патрубок, он будет осуществлять циркуляцию по контуру.

Совет: На нагрев влияет состояние тэна, труб и радиатора. Именно поэтому надо следить за их работой и периодически проводить чистку.

Обязательным элементом в таких конструкциях есть циркуляционный насос. Он принудительно заставляет двигать жидкость по типу замкнутой циркуляции. Без насоса система работать не будет. К основным его преимуществам относят:

• Не требовательный к системе. Уклоны и зауженные участки не повлияют на работу механизма.
• Моментальная разгонка жидкости. Он способен ускорить подачу ресурса за несколько минут.
• Надежность и длительная эксплуатация. Насосы характерны чрезмерной стойкостью к температуре, режимом работы и другими факторами.
• Коэффициент полезного действия у насосов увеличен к максимальному показателю.

Совет: Поскольку процесс монтажа циркуляционного насоса сложный и включает в себя много мелких деталей, доверить его лучше специалистам. Это надо, чтобы учесть полную систему отопления.

Читайте также: Что нужно знать о бойлерах: то, что для многих было тайной

Выбор электрического бойлера

Как уже упоминалось, некоторые производительные компании выпускают бойлеры специально разработанные под домашнюю отопительную систему. Если вы собираетесь приобрести водонагреватель, лучше обращать внимание именно на такие модели (например, водонагреватели “GORENJE” ,“ARISTON” и другие). Главные преимущества таких механизмов заключаются в:

• Поскольку трубы для воды находятся снизу и сверху, водный ресурс будет максимально быстро поступать в производную трубу.
• При выборе модели обращайте внимание на диаметр входов и выходов, он должен быть не меньше 2 дюймов.
• Чем больше корпус механизма, тем больше воды он способен обогреть. Поэтому бак бойлера лучше выбирать больших размеров.

Читайте также: Топ 10 бойлеров: достоинства и “узкие места” моделей популярных брендов

Еще один критерий, по которому стоит выбирать водонагреватель – мощность ТЭНа. Из-за недостаточной мощности некоторые бойлеры отопительной системы могут не подойти.

Совет: Механизмы в которых мощность ТЭНа составляет от 6 до 10 кВт подходят для заданной цели.

Итак, в материале была рассмотрена конструкция для установки бойлера в качестве отопительной системы. Можно сказать, что данная установка будет выгодна, если площадь отапливаемого помещения не будет велика. Такие системы отлично подойдут для дачи или однокомнатной квартиры. В противном случае, производного тепла не хватит.

Подытоживая, можно отметить, система имеет плюсы и минусы, главным ее достоинством считается низкая потребительность энергии и малозатратность. Если вы решили установить водонагреватель для отопления, выбирайте специально приспособленные для такой работы механизмы. Процесс монтажа не затратит много времени, однако во время сборки будьте внимательны с мелкими деталями.

Смотрите также видеоролик Как установить бойлер для отопления

Как установить нагревательную ленту — Простые инструкции по установке

Как установить нагревательную ленту

Нагревательная лента проста в использовании, идеально подходит для широкого спектра применений при обогреве труб и недорога. В этой статье приведены простые советы по установке, которые помогут увеличить срок службы нагревательного кабеля, производительность его применения и, самое главное, вашу безопасность.

Преимущества нагревательной ленты :

• Гибкость: Легко устанавливается непосредственно на самые разнообразные поверхности и геометрии (например, трубы диаметром 1/4 дюйма или больше, стеклянная посуда, клапаны, реакторы, камеры и т. д.)
• Быстрый и равномерный нагрев благодаря высокой плотности мощности и возможности установки пользователем
• Диапазоны высоких температур
• Легко регулируется стандартными устройствами контроля температуры
• Доступны различные размеры, мощности, температурные диапазоны и стили для точного удовлетворения ваших требований к отоплению

Этап 1: Подготовка поверхности трубы

Подготовка поверхности к нагреву : Протрите поверхность, убедившись, что на поверхности нет посторонних материалов, таких как жидкость. Посторонние материалы препятствуют передаче тепла, а жидкость может повредить некоторые модели нагревательных лент (например, высокотемпературные нагревательные ленты).

Осмотрите нагревательную ленту:  Мы рекомендуем заменить нагревательную ленту, если она порвана или повреждена. Поврежденная нагревательная лента представляет угрозу безопасности и не будет работать должным образом.

Выбор подходящей нагревательной ленты
Выбор вашей ленты зависит от:

• длины, диаметра и конфигурации нагреваемой поверхности
• Требуемая температура
• Требуемая мощность
• Условия окружающей среды (т. е. вероятность контакта нагревательной ленты с влагой или химическими веществами)

Этап 2: Установка нагревательной ленты (обмотка)

Благодаря своей гибкости нагревательную ленту можно установить практически на любую поверхность. Намотайте нагревательную ленту по спирали на нагреваемую поверхность так, чтобы вся длина одной стороны нагревательной ленты полностью соприкасалась с поверхностью (рис. B). Расстояние между витками спирали зависит от требований к однородности и количества имеющейся нагревательной ленты. Минимальное расстояние 1/8” требуется между витками спирали, чтобы избежать повреждения нагревательной ленты.

Прикрепите нагревательную ленту к поверхности с помощью встроенных стяжек [некоторые модели] (рис. C), высокотемпературной клейкой ленты (рис. D) или механических зажимных устройств, которые не повредят нагревательную ленту.

Не накладывайте нагревательную ленту на себя (рис. G). Это может привести к повреждению нагревательной ленты из-за перегрева.

Шаг 3. Подключение нагревательной ленты к устройству контроля температуры

Ваша нагревательная лента должна быть подключена к внешнему устройству контроля температуры (рис. H). Убедитесь, что ваш регулятор температуры защищен автоматическим выключателем или предохранителем соответствующего размера. Использование прерывателя цепи замыкания на землю настоятельно рекомендуется и может потребоваться для вашей установки.

Для надлежащего контроля температуры закрепите термопару, RTD или другое чувствительное устройство с помощью одной полоски липкой ленты так, чтобы они находились в непосредственной близости от нагревателя, чтобы предотвратить перегрев.

Загрузить руководство в формате PDF: Загрузить в формате PDF — Инструкции по установке нагревательного кабеля

DOs

• Убедитесь, что вы выбрали правильный нагревательный кабель для своего применения. BriskHeat предлагает широкий диапазон размеров, напряжений и температурных диапазонов.
• Визуально проверьте нагревательную ленту перед использованием.
• Убедитесь, что нагревательная лента полностью соприкасается с нагреваемой поверхностью.
• Всегда следуйте инструкциям производителя при установке или удалении нагревательной ленты.

НЕТ

• Не накладывать нагревательную ленту на себя
• Не используйте нагревательную ленту без управляющего устройства
• Не прокладывайте нагревательную ленту поверх изоляции рядом с легковоспламеняющимися материалами, погруженными в жидкости или порезанными каким-либо образом.

Загрузить инструкцию по применению в формате PDF:

Как установить электрический нагреватель плинтуса на 240 В

Выбор правильного обогревателя и советы по безопасной установке

От

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 04.12.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Налидса Сукпрасерт / Getty Images

В этой статье

• Сколько стоит установка электрических плинтусных обогревателей?

• Выбор размера

• Определение места размещения

• Инструкции

• Часто задаваемые вопросы

Обзор проекта

Электрические плинтусные обогреватели обеспечивают лучистое тепло, используя естественную конвекцию (горячий воздух поднимается, холодный опускается) для циркуляции тепла в помещении. В некоторых климатических условиях отопление плинтуса может обеспечить все тепло, необходимое для дома, но чаще всего отопление плинтуса обеспечивает дополнительное тепло для помещений, где центральная система ОВКВ недостаточна. Например, расширение системы центрального принудительного воздушного отопления для обогрева помещения может быть сложной задачей при преобразовании подвального или чердачного помещения, а электрические плинтусные обогреватели предлагают простой способ обслуживания этих помещений.

Электрические плинтусные обогреватели используют собственную схему. Электрические плинтусные обогреватели могут питаться от сети 120 или 240 вольт. Электрики обычно устанавливают обогреватели на 240 вольт, поскольку они потребляют меньшую силу тока и более энергоэффективны, чем обогреватели на 120 вольт. Для добавления 240-вольтового нагревателя плинтуса обычно требуется новый двухполюсный автоматический выключатель на 20 или 30 ампер и новая электропроводка для питания одного или нескольких нагревательных блоков.

Если ваш блок нагревателя плинтуса вышел из строя, вы можете заменить его самостоятельно, в зависимости от того, легко ли новый нагреватель плинтуса подключается к старому блоку. Однако, если проблема заключается в проводке к вашему старому нагревателю, вам может понадобиться электрик, который выполнит более сложную работу по ремонту проводки. Если вам нужно заменить только крышку плинтуса, ее достаточно легко заменить за несколько минут без инструментов, сняв торцевые крышки и переднюю крышку и установив их на место.

Предупреждение

Установка контура и нагревателя — это сложный проект домашней электропроводки, обычно выполняемый лицензированным электриком или подрядчиком по отопительной технике. Домашние мастера должны иметь значительный опыт работы с проводкой, прежде чем пытаться выполнить этот проект, поскольку он включает в себя прокладку электрических кабелей, а также установку и подключение нового автоматического выключателя на главной сервисной панели.

Сколько стоит установка электрических обогревателей плинтуса?

Каждый нагреватель плинтуса — только часть — может стоить от 50 до 250 долларов за штуку. Когда его устанавливает профессиональный электрик, будьте готовы платить от 75 до 250 долларов в час. В среднем, бюджет не менее 500 долларов США за единицу, которую вы установили. Если вы сделаете это самостоятельно, в зависимости от приобретаемой вами единицы, установка электрической плинтусной системы может стоить вам значительно меньше, в среднем около 250 долларов США.

Выбор размера обогревателя

Плинтусные обогреватели бывают разных размеров, чтобы соответствовать потребностям в отоплении помещения. Номинальная или тепловая мощность плинтусного нагревателя обычно измеряется в мощности, которая зависит от длины нагревателя. Обычное практическое правило заключается в том, чтобы обеспечить 10 ватт тепла на каждый квадратный фут площади в помещении. Однако это может несколько варьироваться в зависимости от конфигурации помещения и таких деталей, как высота потолка, теплоизоляция стен, количество окон и других факторов.

Плинтусные обогреватели обычно имеют стандартную длину от 24 до 96 дюймов. 24-дюймовый обогреватель на 240 вольт обычно рассчитан примерно на 350 Вт (достаточно для небольшой ванной комнаты), а 96-дюймовый обогреватель рассчитан на мощность от 2000 до 2500 Вт (достаточно для помещения площадью от 200 до 250 квадратных футов). . Вы также можете удовлетворить потребности в отоплении с помощью двух или более обогревателей, которые в сочетании обеспечивают достаточное отопление.

В то время как мощность обычно используется для измерения теплопроизводительности, фактическая мощность нагревателя измеряется в БТЕ (британские тепловые единицы). Рейтинг BTU может быть полезен при сравнении размера электрического нагревателя с другими нагревателями или типами нагревательного оборудования.

Размещение нагревателя и термостата

Лучшее место для электрического плинтусного обогревателя — под окнами или рядом с ними, чтобы использовать естественные конвекционные потоки в помещении и компенсировать потери тепла через стекло. Строительные нормы и правила не позволяют устанавливать плинтусные обогреватели под настенными электрическими розетками. Кроме того, небезопасно подключать нагреватель плинтуса к электрической розетке, потому что вы можете увеличить вероятность перегорания предохранителя или возгорания проводов.

Электрическим плинтусным обогревателям требуется как минимум 1 дюйм воздушного пространства под устройством для правильной работы конвективного воздушного потока. Они также должны иметь зазор не менее 12 дюймов от оконных покрытий и мебели.

Термостаты для плинтусных обогревателей могут располагаться в любом месте комнаты, но, как правило, дают наиболее точные показания, когда они расположены на внутренней стене и вдали от других источников тепла. Обычно они устанавливаются немного выше обычного настенного выключателя. Некоторые плинтусные обогреватели имеют встроенные термостаты и не требуют настенного термостата.

Как установить электрический обогреватель плинтуса на 240 В

Оборудование/инструменты

• Пила для гипсокартона
• Лента для ловли кабеля (при необходимости)
• Дрель и биты
• Инструмент для зачистки проводов
• Искатель шипов
• Уровень торпеды
• Отвертки

Материалы

• Электрическая настенная коробка
• Электрический кабель НМ
• Двухполюсный термостат сетевого напряжения
• Электрический плинтусный обогреватель на 240 вольт
• 1/2-дюймовый кабельный зажим
• 1 1/2-дюймовые винты для гипсокартона
• Соединители проводов
• Черная изолента
• Автоматический выключатель на 240 вольт

1. Установка настенной коробки для термостата

   Сделайте вырез для сетевого термостата и установите настенную коробку. Стандартная распределительная коробка «старой работы» (модернизированная) хорошо работает на готовых стенах. Вы можете вырезать отверстие для коробки с помощью простой пилы для гипсокартона, но подождите, чтобы установить коробку, пока не будут протянуты провода. (Если это новая работа, вы не будете резать гипсокартон.)

   В месте расположения плинтусного нагревателя вам также необходимо будет сделать отверстие в стене, где электрический кабель будет выходить из стены и входить в панель подключения проводов нагревателя.

2. Проходной кабель для контура

   Протяните два отрезка кабеля NM — один от главной сервисной панели к месту расположения термостата, а другой — от термостата к месту расположения нагревателя плинтуса. Как правило, в месте установки обогревателя настенная коробка не требуется, так как панель подключения проводов на обогревателе служит утвержденной коробкой.

   Прокладка кабеля через готовые стены может быть сложной задачей, для этого потребуются пилы, дрель и изоляционная лента для электрического кабеля.

   Совет

   Для нагревателя плинтуса на 240 вольт требуется отдельная электрическая цепь на 20 или 30 ампер 240 вольт. Цепь на 20 ампер может безопасно обеспечить мощность 3800 Вт, а схема на 30 ампер — до 5700 Вт. Стандартный сетевой кабель для 20-амперных цепей имеет калибр 12; Для 30-амперных цепей нужен кабель калибра 10. Кабель цепи обычно представляет собой двухжильный кабель с заземлением, где черный и белый провода служат в качестве «горячих» проводов. При использовании белого провода в качестве горячего провода, как в этом проекте, вы должны поместить красную или черную ленту на белый провод, чтобы указать, что он горячий.

3. Установка обогревателя плинтуса

   Основные этапы установки плинтусного обогревателя относительно стандартны:

   Удалите заглушку на задней стороне соединительной коробки нагревателя и установите 1/2-дюймовый кабельный зажим на коробку. Пропустите кабель цепи через кабельный зажим и в панель подключения проводов на нагревателе плинтуса, оставив от 6 до 8 дюймов дополнительного кабеля, выходящего за пределы зажима. Удалите всю оболочку кабеля, кроме 1/2 дюйма, внутри соединительной панели, затем зачистите 1/2 дюйма изоляции с конца каждого проводящего провода в кабеле. Затяните кабельный зажим на кабеле.

   Используйте искатель стержней, чтобы найти настенные стержни за нагревателем плинтуса. Закрепите обогреватель как минимум на двух настенных стойках с помощью одного 5/8-дюймового шурупа для гипсокартона. Используйте торпедный уровень, чтобы выровнять устройство, если оно не монтируется на полу.

   Если у вас есть напольный блок, вам, возможно, придется вырезать плинтус, где нагреватель идет, чтобы установить блок у стены.

4. Подсоединение проводов к обогревателю

   Найдите в соединительной коробке заводское подключение проводки к нагревательному элементу агрегата. Следуя инструкциям производителя, отсоедините разъем провода (гайку провода), который скрепляет соединение.

   Подключите один заводской провод к горячему проводу питания от кабеля цепи на 240 В, а другой заводской провод подключите ко второму горячему проводу питания от кабеля цепи. Обратите внимание, что в стандартной цепи на 240 вольт черный и белый провода служат горячими проводами, поскольку нейтрального провода нет. Пометьте белый провод полосой черной изоленты, чтобы указать, что это горячий провод.

   Подсоедините оголенный медный провод заземления к зеленому винту заземления в соединительной коробке обогревателя. Установите крышку соединительной панели.

5. Подсоединение проводов к термостату

   Снимите примерно 3/4 дюйма изоляции с каждого проводящего провода обоих кабелей в коробке термостата. Следуя указаниям производителя термостата, подсоедините провода с маркировкой «линия» к проводам, входящим в коробку от сервисной панели. Подсоедините провода, помеченные как «нагрузка», к проводам, идущим к нагревателю плинтуса. Обязательно прикрепите кусок черной или красной ленты, чтобы определить, что белый провод горячий. Неизолированные медные заземляющие провода в коробке должны быть соединены соединителем. Если настенная коробка металлическая, ее также следует заземлить с помощью заземляющей косички.

   Спрячьте провода в коробку, прикрепите термостат к коробке монтажными винтами и прикрепите крышку.

   Наконечник

   Соединения значительно различаются у разных производителей, поэтому при выполнении этих соединений читайте инструкции к термостату.

6. Подключение автоматического выключателя

   Последним этапом завершения монтажа является подключение и установка автоматического выключателя на 240 вольт в главный щит обслуживания. Это включает в себя сначала отключение главного выключателя и открытие панели. Затем вы подключаете провод заземления новой цепи к шине заземления панели, а черный и белый провода цепи подключаете к винтовым клеммным соединениям на автоматическом выключателе. Вставьте автоматический выключатель в свободный слот сервисной панели. В завершение закройте панель и включите главный выключатель. Не забудьте отметить индекс панели, чтобы определить выключатель нагревателя. Вы также должны снова пометить белый провод красной или черной лентой, чтобы указать, что он горячий.

   Предупреждение

   Работа в главной сервисной панели опасна, если у вас нет опыта. Никогда не работайте внутри панели, если вы не знакомы с ее частями и не знаете, как избежать удара током. Вы должны выключить главный выключатель, прежде чем работать в панели, но даже при выключенном главном выключателе в панели есть элементы, которые постоянно проводят смертельные токи.

7. Проверка нагревателя

   Включите автоматический выключатель, управляющий цепью нагревателя. Проверьте нагреватель, повернув термостат на высокую температуру, чтобы убедиться, что нагреватель производит тепло и точно реагирует на настройки термостата. Затем выключите термостат и убедитесь, что нагреватель выключается.

   Наконечник

   Плинтусные обогреватели часто поставляются с защитным покрытием на ребрах радиатора. Первые пару раз, когда вы включаете обогреватель, может появиться странный запах, а также могут сработать детекторы дыма. Защитное покрытие должно исчезнуть после нескольких применений.

Часто задаваемые вопросы

• Электрические плинтусные обогреватели – не самые теплосберегающие устройства; они потребляют больше электроэнергии, чем электрический тепловой насос, и в счетах за электроэнергию они обходятся дороже. К сожалению, они также занимают место на стене и затрудняют размещение мебели, поскольку все должно быть на расстоянии не менее 12 дюймов. Они также генерируют сухое тепло, обычно требуя дополнительного увлажнителя, чтобы компенсировать сухость. Они могут быть горячими на ощупь, что может быть проблемой для маленьких детей и домашних животных в доме.

• Да, обогреватели плинтуса можно оставлять включенными все время. Как правило, они считаются безопасными, если у них есть термостат, который может отключить устройство, как только оно достигнет определенной температуры. Кроме того, не держите рядом с устройством какие-либо предметы, например, висящие занавески или предметы, которые могут препятствовать циркуляции воздуха.
