Водяное отопление частного дома своими руками: схемы и советы

Недоступность централизованного отопления заставляет задуматься о монтаже автономной системы. С ее помощью можно создать комфортные условия внутри здания в любое время года. Большинство выбирает водяное отопление частного дома. Своими руками схемы самых сложных контуров могут быть смонтированы практически каждым. Предлагаем познакомиться с отличительными особенностями водяного отопления и нюансами выполнения монтажных работ.

Водяное отопление: создаем комфортные условия в частном доме

Читайте в статье

• 1 Преимущества и недостатки водяных систем отопления
• 2 Теплоноситель и его свойства
• 3 Нормы и требования к автономному отоплению
• 4 Особенности водяной отопительной системы
• 5 Основные элементы водяной системы отопления
  • 5.1 Котел
    • 5.1.1 Калькулятор расчета необходимой мощности котла
  • 5.2 Трубы
  • 5.3 Радиаторы
  • 5.4 Водяные насосы для отопления частного дома
    • 5. 4.1 Калькулятор расчета производительности циркуляционного насоса
    • 5.4.2 Калькулятор расчета необходимого напора циркуляционного насоса
  • 5.5 Расширительный бак и система подпитки
    • 5.5.1 Калькулятор расчета минимального объема расширительного бака
  • 5.6 Тепловой контур
• 6 Выбор отопительных устройств
• 7 Виды водяных систем отопления
  • 7.1 Водяная система «Теплый пол»
  • 7.2 Плинтусные системы отопления
  • 7.3 Радиаторные
  • 7.4 Системы отопления одноэтажного дома с естественной циркуляцией теплоносителя
  • 7.5 Системы с принудительной циркуляцией теплоносителя
• 8 Схемы отопления в частном доме своими руками
  • 8.1 Схема однотрубной системы отопления частного дома своими руками
  • 8.2 Схема двухтрубной отопительной системы
  • 8.3 Схема водяного отопления двухэтажного дома
  • 8.4 Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией
• 9 Водяное отопление частного дома своими руками: схемы и нюансы монтажа

Преимущества и недостатки водяных систем отопления

Для водяного отопления характерен ряд преимуществ:

1. Возможность монтажа на любом этапе строительства частного дома. При необходимости разработать и смонтировать водяное отопление своими руками можно уже после вводы строения в эксплуатацию.
2. Доступный теплоноситель. Отличаясь высокой теплопроводностью, вода имеет невысокую стоимость.
3. Универсальность. Водяное отопление допускает использования котельного оборудования, работающего на различных видах топлива.
4. Возможность выбора подходящего конструктивного исполнения. Разводка труб подбирается индивидуально в зависимости от квадратуры частного дома, возможностей и предпочтений владельцев.
5. Возможность регулирования температуры в каждой комнате за счет установки специальных запорных клапанов.

Схема разводки труб прорабатывается индивидуально

К недостаткам водяного отопления следует отнести:

1. Низкий КПД.
2. Неравномерный прогрев теплоносителя в трубопроводе.
3. Необходимость установки расширительного бачка.

Для расширительного бачка требуется место

Теплоноситель и его свойства

В качестве теплоносителя широко используется вода. Этому способствуют ее основные свойства. Она не способна оказать негативного воздействия на человека даже при повреждении отопительного контура. Обладает высоким уровнем теплоотдачи. Вязкость воды делает ее подходящим вариантом для любого современного водяного отопления.

Вода не способна оказать вредного влияния на человека

К недостаткам воды следует отнести:

• замерзание при нулевой температуре;
• увеличение объема при изменении агрегатного состояния, что может стать причиной разрыва трубопровода;
• содержание солей, которые приводят к появлению осадку на внутренней поверхности.

Внимание! Чтобы предотвратить появление осадка на внутренней поверхности, в отопительный контур следует заливать только дистиллированную воду.

Вместо воды часто используются антифризы. Такие вещества не боятся низких температур, однако их не всегда можно использовать в традиционной системе водяного отопления. Они токсичны и способны оказать негативное влияние на здоровье человека при разгерметизации системы.

Нормы и требования к автономному отоплению

Требования к отопительной системе изложены в СНиП 2.04.05-91. Содержащиеся в данном документе нормы призваны создать комфортный микроклимат. Некоторые рекомендации приведены в СНиП 31-02, регламентирующем правила строительства одноквартирных домов.

Отдельно устанавливаются требования к используемому теплоносителю. Его температура должна находиться в диапазоне +60÷80ºС. Максимальный нагрев ограничен +90ºС. При этом наружная поверхность нагревательных элементов, доступ к которым ничем не ограничен, не должна нагреваться выше +70ºС.

Решая, как в частном доме сделать отопление, стоит обратить внимание на возможные способы монтажа отопительного трубопровода. Предпочтение может быть отдано:

• Открытой. Трубопровод прокладывается по строительным конструкциям. Для крепления используются хомуты и клипсы. Используются металлические трубы. Выбор в пользу полимерных изделий делается только при возможности их защиты от механического и/или термического воздействия;

Открытое исполнение является более предпочтительным

• Скрытой. Прокладка водяного контура выполняется в специально подготовленных каналах и штробах, спрятанных за различными декоративными элементами. Актуальны для строений, которые планируется эксплуатировать минимум 20 лет. При этом срок службы труб должен превышать 40 лет.

Внимание! Открытый способ прокладки является приоритетным.

Скрытая должна иметь достаточный срок службы

Особенности водяной отопительной системы

Такая система стала прямым продолжением печного отопления. Она позволяет одновременно обогревать несколько комнат, в то время как традиционная печь с данной задачей справиться не может. Для этого в каждой комнате монтируются отопительные приборы, схема расположения которых прорабатывается для каждого частного дома индивидуально.

Жидкий теплоноситель, нагретый в котле до нужной температуры, поступает в трубопровод. Продвигаясь по трубам, он начинает отдавать свое тепло отопительным приборам, в качестве которых могут выступать радиаторы или контур «Теплого пола». Отопительные приборы, в свою очередь, передают тепло в окружающее пространство. Остывший теплоноситель возвращается обратно в котел, нагревается до заданной температуры, и цикл повторяется. Благодаря непрерывному движению теплоносителя по трудам удается поддерживать температуру в частном доме на комфортном уровне.

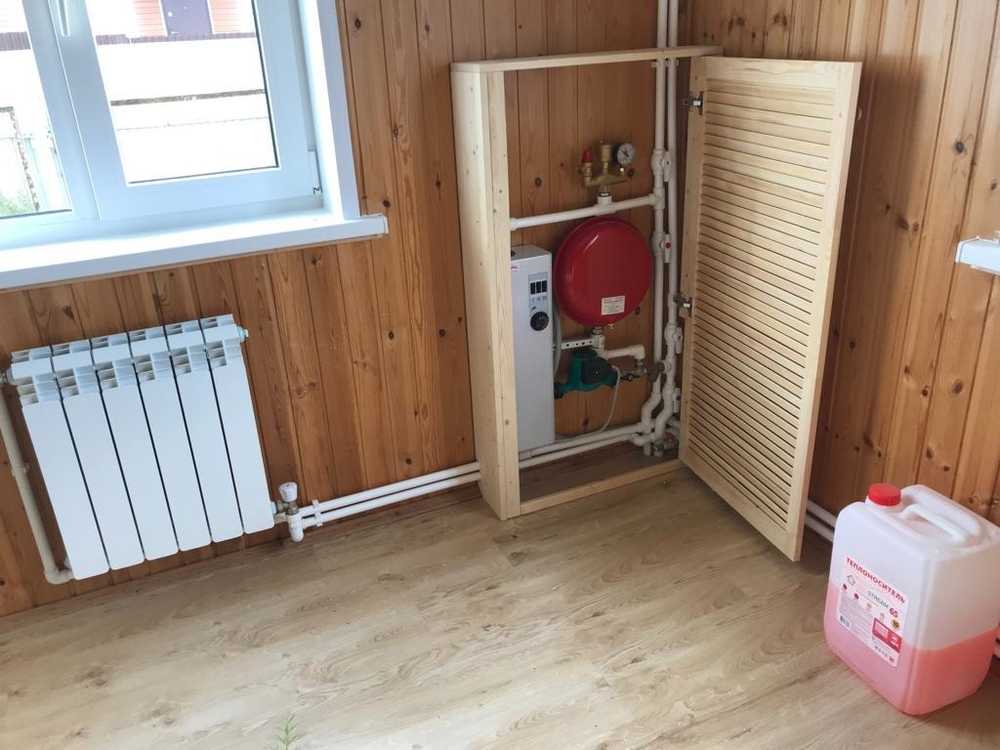

Нагрев воды осуществляется в котле

Основные элементы водяной системы отопления

Узнавая, как правильно сделать отопление в частном доме, стоит познакомиться с основными элементами. Они могут иметь различное конструктивное исполнение или изготавливаться из разных материалов. От сделанного выбора будет зависеть срок службы водяного отопления и удобство эксплуатации.

Элементы и их характеристики заслуживают особого внимания

Котел

Данный элемент поддерживает работоспособность водяного отопления. Он вырабатывает тепло, нагревающее воду до требуемой температуры. Производители предлагают отопительные котлы, работающие на:

1. Электричестве. Оптимально с точки зрения безопасной эксплуатации. Такое оборудование не предъявляет повышенных требований к месту установки. Не выделяет продуктов горения. Однако высокие затраты на эксплуатацию и зависимость от энергоснабжения заставляет рассмотреть другие варианты;
2. Газу. Популярный вариант, если вблизи частного дома проходит газопровод. Низкие затраты на эксплуатацию и достаточно высокий КПД делают такое оборудование весьма популярным. Выполнить монтаж газового отопительного котла своими руками не представляется возможным;
3. Жидком топливе. Близок по конструктивному исполнению к газовому аналогу, но комплектуется горелкой другого типа. Устанавливается в отдельном помещении. Из-за большого количества продуктов горения нуждается в регулярной чистке;
4. Твердом топливе. Оптимальный вариант для частного сектора. Монтаж может выполняться своими руками. В процессе эксплуатации необходимо постоянно закладывать топливо в топку и убирать продукты горения.

Внимание! Производители предлагают комбинированные котлы, способные работать на различных видах топлива.

Выбирая подходящую модель, следует ориентироваться не только на вид используемого топлива, но и на мощность оборудования. В среднем 1 киловатт будет достаточно для обогрева 10 квадратов в частном доме, расположенном в южных районах. В средней полосе данный показатель возрастет до 1,5 кВт, а в северных – до 2,0. К полученному значению специалисты рекомендуют прибавить еще 20÷30%. Для облегчения расчетов нашей командой был разработан удобный калькулятор.

Котлы на твердом топливе экономичны в эксплуатации

Статья по теме:

Твердотопливные котлы длительного горения с водяным контуром. В публикации мы расскажем о достоинствах и недостатках данного типа котлов, как они работают, каких бывают видов, как сделать своими руками, а также познакомим с популярными моделями и производителями.

Калькулятор расчета необходимой мощности котла

Трубы

Для отопительного контура используются изделия, изготовленные из различных материалов, каждый из которых имеет свои особенности. Предпочтение можно отдать трубам:

• стальным. Такие изделия еще сравнительно недавно пользовались наибольшей популярностью. Однако при возведении частных домов в настоящее время их применяют реже. Причина кроется в склонности к коррозии стальных поверхностей;

Совет! Решив отдать предпочтение стальным трубам, стоит приобрести оцинкованные изделия или изготовленные из нержавеющей стали.

Стальные трубы стоит защитить от коррозии

• медным. Трубопровод из меди способен сопротивляться воздействию высоких температур и давления. Для него характерен длительный срок службы, однако высокая стоимость элементов из меди значительного ограничивает их использование;

Трубы из меди способны прослужить много лет

• полимерным. Изделия из металлопластика, основу которого составляет алюминий, покрываемый слоем пластика, или из полипропилена, дополнительно усиленного алюминием, обладают рядом достоинств. Они не боятся коррозии, обладают достаточной прочностью, предотвращают появление осадка на внутренней поверхности. Монтаж водяного отопления не потребует значительных финансовых вложений, так как его можно выполнить своими руками без использования специального оборудования.

Внимание! Из-за высокого коэффициента теплового расширения полимеров велика вероятность повреждения труб при замораживании контура.

Полимерные трубы предъявляют требования к условиям эксплуатации

Радиаторы

Эффективность водяного отопления во многом зависит от характеристик установленных радиаторов. Производители предлагают батареи, изготовленные из:

• стали. Такие изделия имеют доступную стоимость. Однако склонность к коррозии значительно снижает возможную продолжительность их эксплуатации;
• алюминия. Изделия отличаются высокой стойкостью к коррозионным процессам при низкой сопротивляемости перепадам давления. Учитывая, что в частных домах давление, как правило, стабильно, алюминиевые радиаторы способны прослужить достаточно долго;
• стали и алюминия. Биметаллические радиаторы обладают преимуществами, характерными для изделий, изготовленных либо из алюминия, любо из стали;
• чугуна. Большой вес батареи предъявляет повышенные требования к используемым крепежным элементам.

Дизайн радиатором может отличаться

Водяные насосы для отопления частного дома

Используется для обеспечения непрерывной циркуляции насоса по отопительному контуру. От его характеристик во многом зависит стабильность работы отопления. Производители предлагают водяные насосы для отопления частного дома различной производительности с разным напором.

Первый параметр можно рассчитать следующим образом: мощность системы разделить на разность температур теплоносителя на входе и выходе и показатель теплоемкости воды. Напор выбирается таким образом, чтобы обеспечить нормальный ток теплоносителя в каждой точке. Специально для наших читателей мы подготовили удобные калькуляторы для расчета производительности и напора циркуляционного насоса.

Циркуляционный насос нагнетает давление

Калькулятор расчета производительности циркуляционного насоса

Калькулятор расчета необходимого напора циркуляционного насоса

Расширительный бак и система подпитки

Входит в состав закрытой отопительной системы. Позволяет компенсировать разность объемов теплоносителя при нагреве и охлаждении. Расширительный бак состоит из двух частей: водяной и воздушной. Давление в последней регулируется таким образом, чтобы обеспечить гидростатическое равновесие при заполнении воздушной части до определенного уровня.

По мере заполнения камеры горячей водой давление повышается, и жидкость начинает продавливать мембрану, повышая давление в воздушной камере. После того как теплоноситель остынет, избыточное давление выдавливает жидкость обратно. Бывают различного типа и объема. Ниже вы можете воспользоваться удобным калькулятором для определения необходимого объема расширительного бака

Расширительный бачок состоит из двух частей

Калькулятор расчета минимального объема расширительного бака

Тепловой контур

Предназначен для передачи, распределения и возврата теплоносителя в котел. Нуждается в тщательном выборе материала труб, так как излишняя шероховатость может стать причиной торможения транспортируемого теплоносителя. В зависимости от гидравлического сопротивления выбор делается в пользу схемы с естественной либо принудительной циркуляции.

Схема контура водяного отопления может отличаться

Выбор отопительных устройств

При выборе котла для водяного отопления следует ориентировать на его мощность, особенности монтажа, геометрические параметры и вид используемого топлива. Наиболее практичными считаются газовые модели, которые в случае необходимости может заменить твердотопливный или электрический аналог. Затраты на эксплуатацию котла, работающего на твердом топливе, намного ниже электрической модели. Последние станут оптимальным вариантом для небольшого частного дома.

При выборе отопительного устройства следует учитывать, как установить котел отопления в частном доме. Отсутствие отдельного помещения значительно сужает перечень подходящей модели.

Отопительные устройства зависят от площади отапливаемого помещения

Виды водяных систем отопления

Прежде чем начать разбираться с тем, как провести отопление в частном доме, стоит познакомиться с существующими видами систем. Каждая из них имеет свои отличительные особенности, определяющие возможную область использования и порядок выполнения монтажных работ.

Водяное отопление бывает различным

Водяная система «Теплый пол»

Чаще всего используется совместно с отопительными системами другого вида. Монтаж достаточно сложный и требует тщательно соблюдения требования. Основное преимущество теплых полов – большая площадь обогрева. За счет того, что пол является одним большим радиатором, удается обеспечить теплообмен в оптимальном режиме. Нагретый воздух поднимается снизу вверх, заполняя пространство. При этом температура воды в контуре снижается до +55ºC.

К недостаткам водяной системы «Теплый пол» стоит отнести необходимость выполнения монтажных работ на этапе строительства частного дома. В готовом строении реализовать проект достаточно сложно. После укладки трубопроводом уменьшается высота потолка.

«Теплый пол» редко монтируется один

Плинтусные системы отопления

Нагревательные элементы водяного отопления имеют форму, внешне напоминающую одноименный строительный аналог. Внутри нагревателя располагаются элементы,включающие медные трубки. Прочный глухой металлический короб обеспечивает хороший теплоотвод.

Нагревательные элементы монтируются по периметру комнаты, благодаря чему удается поддерживать температуру на заданном уровне. По мере прохождения теплоносителя происходит последовательный нагрев медных трубок, металлического короба, воздуха, стен. В результате воздух в помещении прогревается не только из-за теплоотдачи плинтусов, но и стен, вдоль которых они смонтированы.

Наиболее рациональным является монтаж водяного отопления в местах, непосредственно граничащим с улицей. Это подходящий вариант для балкона, террасы или веранды. К преимуществам плинтусной системы следует отнести:

• формирование комфортного микроклимата без активной циркуляции воздуха;
• утепление мест, в которых чаще всего появляется плесень;
• простота выполнения монтажных работ;
• возможность выбора элементов с подходящим дизайном;
• доступность.

К недостаткам следует отнести ограниченную (до 15 метров) протяженность контура. Нередко в одном помещении монтируется 2÷3 контура. Еще одним негативным моментом является невозможность установки мебели вдоль горизонтальных элементов, так как это снизит эффективность водяного отопления.

Плинтусные схемы имеют ограничения по монтажу

Статья по теме:

Теплый водяной плинтус: цена, отзывы. Что из себя представляет эта новейшая система отопления? Цена, отзывы владельцев системы, обзор лучших производителей, рекомендации профессионалов по самостоятельной установке – в этом материале.

Радиаторные

Наиболее распространенный вариант. Теплоотдача осуществляется от нагретых до определенной температуры радиаторных батарей, установленных в каждой комнате. Радиаторному типу отдается предпочтение при устройстве водяного отопления не только в жилых домах, но и общественных зданиях.Грамотный подбор элементов отопительного контура позволяет разумно распорядиться внутренним пространством и создать комфортные условия в каждой комнате.

Популярность обусловлена простотой выполнения монтажных работ. Установку элементов можно выполнить своими руками.

Радиаторная схема самая популярная

Статья по теме:

Какие радиаторы отопления лучше для квартиры подскажет анализ отдельных моделей и характеристик оборудования, рассмотренные в данной статье. От правильного подбора батарей полностью зависит продолжительная работа всей системы и ее эффективность.

Системы отопления одноэтажного дома с естественной циркуляцией теплоносителя

Водяное отопление с естественной циркуляцией актуально для обогрева частного дома небольшой квадратуры. Движение теплоносителя по отопительному контуру обеспечивается за счет воздействия гравитационных сил и законов физики, обеспечивающих подъем воды по трубе.

Нагревшись да заданного значения вода, покину котел, начинается подниматься по трубопроводу, а затем спускается к дальнему радиатору. После этого по отводам теплоноситель начинает поступать внутрь остальных радиаторов. Остывший радиатор возвращается в обратную трубу и спускается к котлу.

При монтаже системы отопления с естественной циркуляцией одноэтажного дома следует создать достаточный уклон для облегчения протекания теплоносителя по трубопроводу. Протяженность горизонтального участка ограничена 30 метрами.

Монтаж системы отопление без насоса отличается доступностью, так как предполагает отказ от использования дополнительного оборудования. Однако из-за ограниченности горизонтального участка и необходимости монтажа труб большего диаметра многие отдают предпочтению отоплению с принудительной циркуляцией.

Радиаторная схема самая распространенная

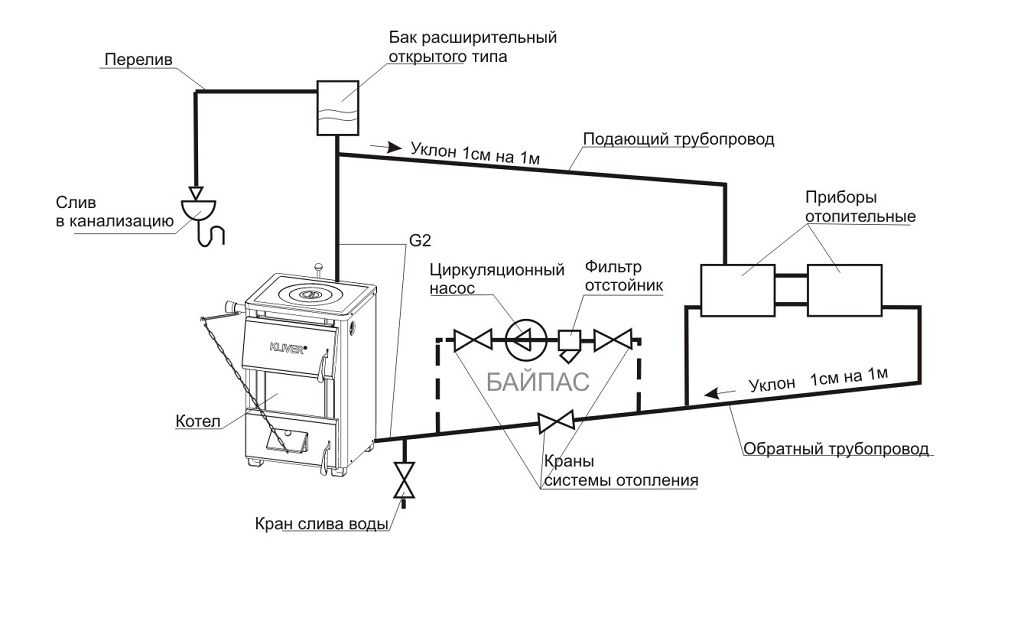

Системы с принудительной циркуляцией теплоносителя

Такая схема предполагает наличие специального насоса, обеспечивающего принудительную циркуляцию теплоносителя по трубопроводу. В результате становится возможным:

• обогрев частного дома большей квадратуры, включающего несколько этажей;
• формирование контура с многочисленными изгибами;
• монтаж труб с небольшими поперечными размерами.

Предпочтительным является замкнутый контур, при котором количество кислорода, переносимого теплоносителем, резко сокращается, что способствует увеличению срока службы монтируемого контура. Расширительный бачок может располагать в любом месте. К недостаткам следует отнести энергозависимости и большие затраты на выполнение монтажных работ.

Схема с циркуляционным насосом достаточно эффективна

Статья по теме:

Тепловой насос для отопления дома. Подобный способ организации отопления жилища вызывает огромное множество споров насчет эффективности и окупаемости. Давайте попробуем разобраться с этим в специальной публикации.

Схемы отопления в частном доме своими руками

Насколько эффективным будет обогрев, зависит от особенностей монтируемого контура. Схема отопления в частном доме своими руками может реализовываться по-разному. Предлагаем ознакомиться с возможными вариантами, чтобы выбрать наилучший вариант.

Всегда можно выбрать подходящий вариант

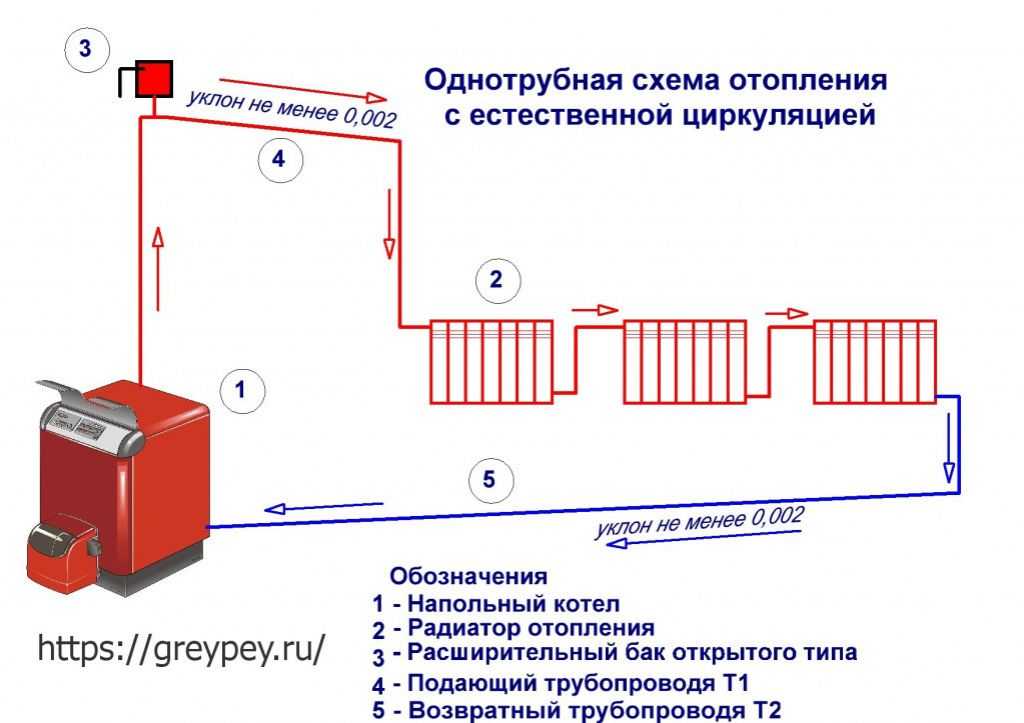

Схема однотрубной системы отопления частного дома своими руками

Однотрубная схема предполагает, что теплоноситель от котла начинает двигаться по единственной магистрали, а затем по ней же возвращается обратно. Радиаторы к магистрали подключают обоими концами. Правильно смонтированная однотрубная система отопления частного дома своими руками работает следующим образом:

• теплоноситель нагревается до +75÷85°С и начинает перемещаться по трубопроводу. Дойдя до первого радиатора, часть горячей воды заполняет батарею, а оставшаяся продолжает двигаться по трубам;
• пройдя по радиатору и отдав тепло в окружающее пространство, вода смешивается с теплоносителем, снижая его температур на пару градусов;
• на следующем радиаторе ситуация повторяется. В результате в последнюю батарею вода поступается значительно остывшая, что уменьшает количество отдаваемого тепла.

Схема и порядок монтажа однотрубного отопления предполагает наращивание секции радиаторов, начиная со второго от котла, чтобы обеспечить равномерный обогрев всех помещений частного дома. Водяное отопление работает достаточно эффективно, если содержит не более 5 батарей. В многоэтажном строении часто монтируется несколько стояков. Такая вертикальная схема предполагает наличие стабильно работающих 3÷4 батарей.

Внимание! Однотрубная схема может быть с естественной и принудительной циркуляцией.

Однотрубная модель не всегда эффективна

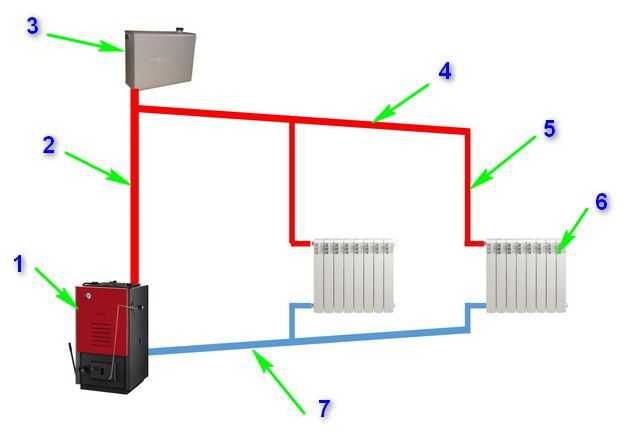

Схема двухтрубной отопительной системы

Стабильный и надежный вариант, обеспечивающий подачу к радиаторам, расположенным в различных комнатах, теплоноситель, прогретый до одинаковой температуры. Нагретая вода движется по одной трубе, а остывшая – возвращается по другой.

В зависимости от выбранной разводки двухтрубная схема может быть:

1. Тупиковой. Теплоноситель, подаваемый по соответствующей ветки, заполняет все радиаторы, а по обратной – возвращается. Балансировка позволяет обеспечить равномерный прогрев всех батарей;
2. Попутной. Петлеобразная схема отопления загородного дома.Своими руками выполняя монтажа, следует добиваться того, чтобы теплоноситель по основной и обратной ветви двигался в одном направлении. Подходит для достаточно протяжного контура;
3. Коллекторной. Подходящий вариант для большого частного дома. Для запитки каждого радиатора используется отдельная двухтрубная ветка, присоединяемая к распределительной гребенке.

Двухконтурный контур позволяет лучше прогреть все комнаты

Схема водяного отопления двухэтажного дома

При монтаже системы в двухэтажном строении редко выбирают самотечную схему. Здесь лучшим выбором становится водяное отопление в частном доме с принудительной циркуляцией. Контур может быть одно- , двухтрубным либо лучевым.

Схема выбирается индивидуально

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

В состав коллекторной (лучевой) системы водяного отопления входит коллектор, представляющий собой устройства, используемого для сбора теплоносителя. К каждому радиатору подсоединяются две трубы: прямая и обратка. Такая схема отопления с принудительной циркуляцией одноэтажного дома позволяет лучше всего спрятать прокладываемые трубы. При этом в каждой комнате может быть своя температура.

Для размещения коллектора используется специальный шкаф. Недостатком такой схемы является повышенная стоимость из-за необходимости закупки нового оборудования.

Коллекторная схема обойдется дорого

Водяное отопление частного дома своими руками: схемы и нюансы монтажа

Выполнить монтаж отопления своими руками несложно, если придерживаться правил и требований производителей. Работы можно выполнять в следующей последовательности:

Иллюстрация	Описание работ
	Устанавливаем котел на место будущей эксплуатации.
	Монтаж теплового контура в соответствии с выбранной схемой.
	К котлу подключаем систему безопасности.
	За группой безопасности монтируется кран.
	Устанавливается циркуляционный насос.
	Монтируется расширительный бачок.
	Производится обвязка радиаторов.
	Проводится проверка работоспособность водяного отопления и его соответствие схеме.

Таким образом, выполнить монтаж отопления своими руками в частном доме относительно несложно. Делитесь в комментариях, как схема отопления в вашем доме и самостоятельно ли вы выполняли работу.

Watch this video on YouTube

Watch this video on YouTube

Водяное отопление в частном доме своими руками: схемы, расчет и монтаж

Автор Михаил Стахов На чтение 8 мин. Просмотров 214k. Опубликовано 10.10.2013

Весь процесс создания системы водяного отопления в частном доме состоит из определенных этапов, поочередное выполнение которых приведет к решению поставленной задачи — сделать водяное отопление своими руками.

Что предстоит сделать? Изучаем…

Содержание

1. Виды водяных систем отопления
2. Водяные системы отопления
3. Система водяная «теплый пол»
4. А теперь системы отопления… плинтусные!
5. Что должно быть в составе водяной системы отопления?
6. Системы с естественной циркуляцией теплоносителя
7. Системы с принудительной циркуляцией теплоносителя
8. Варианты монтажа водяных систем отопления
9. Варианты котлов для частного дома

Виды водяных систем отопления

Сегодня водяным системам отопления «принадлежит» до 90 процентов «обогреваемой территории» частных домов. На остальной части территории используется печное, электрическое, воздушное отопление.

Водяные системы отопления

• радиаторные;
• система «теплый пол»;
• плинтусное отопление.

Водяные радиаторы отопления — привычный элемент интерьера большинства домов и квартир. В их «семействе» обитают: стальные, чугунные, биметаллические и алюминиевые радиаторы.

Стальной радиатор в системе отопления

В качестве преимущества таких устройств гордо выступает отличная теплоотдача, а недостатком является повышенная «требовательность» таких радиаторов к качеству и виду теплоносителя.

Радиаторное водяное отопление в частном доме в гараже или на даче «по плечу» сделать своими руками человеку, мало-мальски приспособленному к техническому труду и желающему научиться чему-то новому.

О том, какие типы радиаторов водяного отопления стоит выбрать для частного дома читайте в статье: «Какие радиаторы отопления лучше?».

Система водяная «теплый пол»

Водяной пол можно рассматривать как дополнение к радиаторной системе отопления или как альтернативу ей.

Преимущества такой системы заключаются в большой площади теплоотдачи — фактически весь пол можно условно назвать большим радиатором, который к тому же прогревает воздух в помещении правильно: теплая зона внизу, а вверху более прохладная.

Расположение температурных зон в комнате при использовании «теплого» пола

Это позволяет снизить рабочую температуру теплоносителя, которая для теплого водяного пола не должна превышать 55 ^ОС, а тепловую мощность квадратного метра установить в необходимых пределах изменением шага укладки нагревательной трубы. Основные неудобства такого пола — это относительная трудоемкость монтажа (создание бетонной стяжки, «гнездование» трубы в деревянном полу) и невозможность сделать такую систему при законченном ремонте — необходимо или поднимать пол (точнее его уровень) или углубляться. А что делать, если дверные коробки и двери уже установлены, а внизу бетонная плита перекрытия или?..

Водяной теплый пол (монтаж)

Как правильно «организовать» подогрев снизу читайте в статье «Теплые полы водяные своими руками: расчет и монтаж».

А теперь системы отопления… плинтусные!

Что это такое и с чем его едят? «Экзотичная» плинтусная система отопления — это нечто среднее между радиаторной системой отопления и теплым полом, а точнее схожее и на то и на это.

Плинтусные системы отопления

Отопительное оборудование устанавливается по периметру комнаты на уровне плинтуса, что позволяет равномерно прогревать и стены, и пол, а, соответственно, и воздух помещения.

Преимущества — отсутствие в интерьере громоздких радиаторов, а цветовая гамма плинтусных систем, позволяет подобрать их под любой стиль Вашего дома.

Плинтусная система отопления в интерьере дома

Рассмотрев неоспоримые преимущества и явные недостатки различных систем отопления Вам необходимо определиться с видом системы водяного отопления в Вашем же доме. Как уже упоминалось выше, при заершенных работах над дверными проемами и полами делать теплый пол может быть нецелесообразно, а вот поставить радиаторы или использовать плинтусные системы отопления можно легко и удобно. Стройка в самом разгаре — задумайтесь также и о теплых водяных полах.

Что должно быть в составе водяной системы отопления?

Схема водяного отопления частного дома, она же жидкостная, предполагает использование в системе жидкого теплоносителя, который «доставляет» тепло от отопительного котла к радиаторам или теплому полу, постоянно циркулируя в системе.

Иными словами теплоноситель «бегает по кругу», нагреваясь в котле и отдавая свое тепло в отопительных приборах.

Для обеспечения работы такой системы используется множество другого оборудования, которое делает работу системы более гибкой (дифференцированный обогрев различных зон), безопасной (защита от превышения давления и утечки теплоносителя из системы), автоматизируют процесс управления отоплением дома.

Структурная схема водяной системы отопления выглядит так:

Структурная схема системы водяного отопления

Водяные системы отопления могут быть:

• с естественной циркуляцией теплоносителя;
• с принудительной циркуляцией теплоносителя.

Системы с естественной циркуляцией теплоносителя

В системе с естественной циркуляцией теплоносителя в качестве движущей силы выступает явления разности плотности нагретой и холодной жидкости (теплоносителя) в подающей и обратной трубе соответственно.

Система с естественной циркуляцией теплоносителя

При нагревании теплоносителя в котле его плотность уменьшается, и она вытесняется вверх по вертикальной трубе, вытесняемая более плотной холодной жидкостью, возвращающейся по обратной трубе.

При этом теплоноситель проходит путь от котла по вертикальному стояку к расширительному баку открытого типа, растекается далее по горизонтальным стоякам по радиаторам отопления и возвращается в котел по обратной трубе.

В таких системах важными параметрами являются: диаметр труб (особенно центрального подающего стояка), а также их уклон.

Преимуществом такой системы можно назвать ее энергонезависимость (при использовании простого твердотопливного котла), а в списке недостатков мы назовем отсутствие возможности регулирования теплорежимов различных помещений, повышенный расход топлива, необходимость использования металлических труб большого диаметра.

Системы с принудительной циркуляцией теплоносителя

Такая система дополнена еще и циркуляционным насосом, который «в принудительном порядке» создает движущую силу, приложенную к теплоносителю.

«Принудительная» система отопления

Здесь также теплоноситель, нагреваясь в котле, движется по трубам под действием насоса, направляясь к отопительным приборам.

Циркуляционный насос

К преимуществам такой системы можно отнести возможность раздельного и гибкого (дифференцированного) регулирования мощности каждого радиатора или теплого пола с помощью ручных или автоматических вентилей, что позволяет более экономично использовать энергоносители для работы котла. В такой системе можно использовать пластиковые трубы, что существенно снижает стоимость материалов и облегчает монтажные работы, а сами пластиковые трубы можно «спрятать» в стены.

Трубы пластиковые

Недостатком такой системы является только ее «энергозависимость» от наличия в доме электричества для обеспечения работы насоса. В некоторых случаях используют комбинированную систему отопления.

Варианты монтажа водяных систем отопления

Если неподготовленный человек будет рассматривать все существующие варианты монтажа систем водяного отопления, особенно с естественной циркуляцией, он может «утонуть» в изобилии информации.

В рамках данной статьи мы остановимся на наиболее часто используемой схеме монтажа водяного отопления, доступной для повторения человеком без опыта таких работ.

Наиболее эффективным на сегодняшний день считается водяное отопление в частном доме, выполненное по двухтрубной системе монтажа водяного отопления, в которой «горячая» жидкость подается по одной (подающей) трубе, а «холодная» отводится по другой (обратной).

Двухтрубная схема монтажа с принудительной циркуляцией

Такая схема позволяет соединять отопительные приборы (радиаторы, контуры теплого пола) параллельно с независимым ручным или автоматическим (термостат тут «нада», однако) регулированием потока жидкости, проходящей через них. В таких системах отопления удобно использование специальных устройств — коллектором, к которым подключаются все «потребители» тепла.

Использование коллекторных узлов в системе отопления

Более подробно о системах монтажа отопительных водяных систем читайте в статье «Схема отопления частного дома»

Варианты котлов для частного дома

Весь этот смонтированный многометровый набор труб и радиаторов останется бесполезным без «сердца» отопительной системы — котла. Это один из (если не единственный) дорогостоящий объект отопительной системы.

Вариант монтажа оборудования котельной

Выбор котла осуществляется по доступному в регионе расположения Вашего дома топливу: природный газ, электричество, твердое топливо и пр. Самым экономически выгодным и удобным в обслуживании является котел, работающий на природном газе.

Газовый котел системы отопления

Больше информации о газовых котлах в статье: «Как выбрать агв отопление?». А также читайте: «Двухконтурные газовые котлы отопления: что вы должны знать?»

Электрический также прост и автоматизирован, но «кушает» очень быстро Ваши денежки при оплате за более дорогую, чем природный газ, электроэнергию.

Электрокотел

Достаточно информации про электрические котлы в статье: «Котел электрический: что нужно знать?

Нет доступа к газовой магистрали, слабый «ввод» линии электропередачи в дом – тогда выход один! То есть, два… Или твердотопливный котел (дрова, уголь, брикет, пеллеты)! Или котел на жидком топливе (солярке)! Сразу предупреждаем, думайте о помещении для хранения топлива и о времени, проведенном рядом с твердотопливным котлом при дозаправке при отсутствии системы автоматической подачи топлива.

Более подробно о твердотопливных котлах Вы можете прочитать в статье: Котлы отопления на твердом топливе».

Твердотопливный котел

Расчет водяного отопления также включает в себя определение необходимой мощности котла, расчет гидравлического сопротивления системы для выбора мощности циркуляционного насоса, проектирование дымохода, монтаж водяного отопления с расширительным бачком и группой безопасности.

Более подробно об этом можно прочитать в других статьях нашего сайта.

Бесплатное отопление частного дома своими руками, видео

Содержание статьи:

• Самый доступный источник энергии для отопления
• Отопление солнечным коллектором

Всем известно, что бесплатный сыр бывает только в мышеловке. К сожалению, это касается бесплатного отопления дома. Как минимум, вам придется потратиться на расходные материалы и запчасти для строительства системы отопления. Но мысль обогреть дом бесплатной энергией одолевает многих владельцев загородных коттеджей.

Самый доступный источник энергии для отопления

Принципиальная схема солнечного отопления

Солнце – неиссякаемый и доступный для всех источник энергии. В средних широтах его можно использовать с середины весны до середины осени в качестве бесплатного обогрева дома. Пока солнце в зените, мощность солнечной печи, собранной самостоятельно, достигает 1,5 киловатт. Днем печь будет греть воду для купания и хозяйственных нужд, а ночью, используя энергию батареи, можно обогреть небольшую комнату.

Основные узлы системы бесплатного отопления частного дома:

• Расширительный бак;
• Хранение воды;
• Коллектор.

Между узлами проложены трубки, сделан замкнутый контур. Система бесплатного отопления частного дома работает по принципу тепловой конвекции. Темные трубки теплообменника улавливают энергию солнечных лучей, которую поглощает вода. Объем теплой воды увеличивается, она стекает в водоем, а вместо нее в трубки поступает не подогретая вода. Со временем вода нагревается все больше и больше. Видео о бесплатном обогреве дома можно найти в сети.

Солнечное коллекторное отопление

Эта сборочная площадка для бесплатного отопления частного дома своими руками самая сложная в сборке.

Коллектор представляет собой корпус из дерева и теплообменник (трубку). Нужна фанера 6 миллиметров, доска 40 миллиметров, стеклопластик, оцинкованный лист 1 миллиметр, трубы для водопровода.

Размер листа, концентрирующего тепло 2,2 м на 70 см. Из двух гнутых труб (диаметром 1 дюйм) нужно собрать каркас 2,1 метра на 60 см. Разрежьте полудюймовые трубы на 12 кусков так, чтобы они плотно входили в каркас из трубы. В рамке сделать отверстия диаметром 14 мм в количестве 13 штук. Расстояние между отверстиями 15 см. Сварить все вместе — это теплообменник. С помощью тонкой проволоки к ней крепится лист металла, все покрывается черной краской в ​​несколько слоев. Особых сложностей в сооружении бесплатного отопления дома своими руками нет.

Коллекторный корпус

Теперь обогрев вашего дома бесплатной энергией становится реальностью. Из досок сколочен корпус с фанерным днищем. На дно укладывают слой утеплителя, сверху размещают теплообменник и сверху устанавливают прозрачное стекло. Корпус должен быть герметичным, дождевая и талая вода, проникая внутрь, ухудшают работу устройства. Сверху нужно установить крепкую откидную крышку, которая не позволит градусам или падающим веткам разбить стекло. Зеркала, закрепленные на крышке, ускорят нагрев воды и повысят эффективность. Материалы о бесплатном видео отопления дома выкладываются в большом количестве на различных сайтах.

Поделись с друзьями:

Отопление частного дома своими руками

Системы отопления реализуемые в частном домостроении представлены в нескольких вариантах.

Только зная, как лучше сделать отопление в частном доме самостоятельно и правильно, можно получить качественную и долговечную систему с минимальными затратами времени и денег.

Подробнее читайте дальше.

Принцип работы

Система отопления работает с использованием теплоносителя, нагретого до определенных температурных показателей. Нагрев осуществляется внутри теплообменника, после чего по трубам теплоноситель достигает радиаторов, где охлаждается и с соблюдением цикличности процесса снова возвращается в котел.

• В открытых системах выдавливание нагретого теплоносителя из узла отопления осуществляется под действием холодной воды, поэтому соблюдается самотечное распределение по трубам и радиаторам. Облегченный воздух из системы нагнетается в расширительный бак, который способен поддерживать стабильный уровень давления в системе отопления.
• Закрытые или принудительные системы отличаются циркуляцией теплоносителя с помощью насосного оборудования. Стандартный насос позволяет поддерживать стабильное давление в диапазоне от одной до трех атмосфер.

Несмотря на то, что принудительный принцип работы более перспективен и прост в обслуживании, сегодня такие схемы отопления используются реже, чем проверенные временем открытые системы.

Наладка системы отопления

После заполнения системы необходимо пройтись по всем радиаторам и стравить воздух через краны Маевского: открыть кран Маевского, сначала выходит воздух, затем кран «плюется» воздухом и вода. .. когда вытекла только вода, значит радиатор заполнен водой, закрываем кран Маевского. И так по всем радиаторам.

Скорее всего после манипуляций с радиаторами давление упадет, поэтому перезаправляем систему до рабочего давления. Если есть второй этаж, точно так же стравливаем воздух из его радиаторов. И — доводим систему до рабочего давления.

Спускаем воздух из циркуляционного насоса. На насосе есть винт, его нужно немного открутить отверткой с широким шлицем. Сначала как из радиаторов будет выходить воздух, а потом тоненькая струйка воды. Затем затяните винт. Проверить давление, при необходимости долить теплоноситель.

Важно! Прежде чем двигаться дальше, послушайте, работает ли насос. Бывает, что он не работает из-за того, что у него закис ротор. Отключаем насос и фиксируем его, для чего необходимо: 1) открутить винт в центре двигателя насоса; 2) внутри, на конце ротора, есть прорезь, вставьте в нее отвертку и проверните ротор; 3) вкрутите винт на место. Давайте снова включим насос, теперь он просто должен работать.

На 10-15 минут. При этом через 1…2 минуты работы снова откручиваем винт на насосе, если вода есть, то все в порядке. При включении помпы вы услышите, что воздух снова вышел из дефлекторов, это тоже нормально. И давление упадет, и мы запитаем систему до нужных нам 1,5 атм.

Пока насос работает, перебираем все краны Маевского и проверяем отсутствие воздуха в радиаторах. И снова доводим систему до необходимого давления.

Теперь считаем (пока только верим), что система полностью заполнена хладагентом (но не сильно заблуждаемся, воздух может выходить из системы до 3х недель и даже до месяца, особенно если есть водяной теплый пол, воздух из теплых полов будет выходить сам через воздухоотводчики на коллекторах).

Комплектующие

Основным компонентом системы отопления частного дома является отопительный котел:

• твердотопливные модели;
• газовые модели;
• электрические модели;
• модели на жидком топливе.

Схема системы отопления

Также для самостоятельного монтажа необходимо приобрести дополнительные комплектующие, которые могут быть представлены трубами и радиаторами, циркуляционным насосом, расширительным бачком и теплоносителем, воздушным клапаном и др. устройства.

Особое внимание следует уделить выбору котла отопления, который может отличаться местом установки, конструкцией дымохода, видом используемого топлива, количеством контуров, а также материалами теплообменника .

Проверка элементов системы отопления

Без корректного функционирования всех узлов системы отопления не получится правильно запустить ее. В первую очередь необходимо проверить работу измерительных приборов – термометров и манометров.

Также необходимо проверить функционирование защитных элементов. Система может не запуститься, если седла выпускного клапана или воздухоотводчика не двигаются из-за известкового налета или ржавчины. По этой причине каждый из них открывается вручную.

Давление в воздушной камере контролирует расширительный бак, оно должно превышать номинальное значение в системе на 5-7%. Если конструкция бака позволяет менять мембрану, ее следует разобрать и проверить, в каком она состоянии.

Стоимость услуги по запуску системы теплоснабжения в частном домовладении зависит от многих факторов и определяется в индивидуальном порядке.

• Автор: Мария Сухоруких
• Печать

Оценка. Статья:

1. 5
2. 4
3. 3
4. 2
5. 1

(0 голосов, среднее: 0 5)

(0 голосов, в среднем: 0 5). с друзьями!

Варианты циркуляции жидкости

Системы с вариантом естественной циркуляции не позволяют обеспечить быстрый и полный обогрев больших площадей, что связано с недостаточной скоростью передачи нагретого теплоносителя по трубопроводу и радиаторам. Неправильное место установки расширительного бака может привести к замерзанию воды, а влага часто вызывает коррозионные изменения металлических компонентов.

Принудительная циркуляция теплоносителя позволяет обустроить систему «теплый пол», а также широко применяется при необходимости установки оборудования косвенного нагрева.

Схема закрытой однотрубной системы отопления

Кроме всего прочего, при закрытой системе циркуляции жидкости насосное оборудование и расширительный бак можно компактно разместить внутри одного помещения, что сводит к минимуму риск замерзания теплоносителя .

Вариант с принудительной циркуляцией является наиболее предпочтительным и позволяет не только контролировать скорость движения жидкости по системе, но и регулировать температуру нагрева с помощью термостатических вентилей.

Подготовительный этап

Как правило, в теплое время года сооружение теплоснабжения не используется. Поэтому, прежде чем запускать отопление в частном доме, нужно убедиться в целостности и надежности его элементов и выполнить ряд подготовительных работ. Перед использованием закрытой системы отопления нужно определить отклонение ее фактических показателей от расчетных параметров.

По правилам подготовка к отопительному сезону осуществляется в определенной последовательности. В первую очередь проводится визуальный осмотр коммуникаций и отопительного оборудования. Для собственника недвижимости вопрос, как запустить радиатор, не должен стоять на первом месте. В первую очередь ему необходимо убедиться в отсутствии механических повреждений на корпусе устройства и проверить надежность его подключения к трубопроводу.

Также перед запуском системы отопления проводится ряд профилактических мероприятий:

1. Проверка состояния системы дымоудаления. Для запуска котла в дымоходе должна быть достаточная сила тяги для поддержания горения. По этой причине внутренние полости очищают от сажи и проверяют целостность трубы. В кирпичной конструкции поврежденные элементы при необходимости заменяют. На оцинкованных трубах удаляется ржавчина, если она есть.
2. Визуальный осмотр труб. Без этого запускать систему отопления опасно. Необходимо выяснить, насколько герметичны трубы, есть ли трещины или заметные дефекты.
3. Контроль состояния батареи. Управляющая компания перед запуском отопления в многоквартирном доме должна предупредить об этом жильцов, а они должны проверить целостность радиаторов. Отдельные устройства нельзя отключать от сети отопления. При заполнении трубопроводов следить за отсутствием утечек теплоносителя.

Выбор подходящего оборудования

При выборе оборудования, которое будет использоваться при обустройстве системы отопления, необходимо учитывать множество факторов, в том числе площадь помещения, коэффициент теплопроводности стен и режим работы.

Котлы

Основные параметры отопительного котла представлены его мощностью и видом используемого топлива:

• На каждые 10 м2 отапливаемой площади в утепленном частном доме с высотой потолков не более трех метров, Потребуется 1 кВт мощности котла. При необходимости можно прибегнуть к помощи проектировщиков, которые выполнят правильные теплотехнические расчеты с учетом всех факторов окружающей среды.
• Топливо может быть жидким или дизельным, а также представлено электричеством, магистральным или баллонным газом. Но наибольшее распространение получили твердотопливные котлы, работающие на коксе, пеллетах, дровах или угле.

Не менее важными критериями выбора являются материал изготовления, а также способ монтажа. Современные и очень простые в эксплуатации котлы могут быть настенными и напольными, одноконтурными и двухконтурными, энергонезависимыми и энергозависимыми, с принудительной или естественной тягой.

Трубопровод

Решающее значение в целостности системы отопления отводится трубопроводу, обеспечивающему движение теплоносителя и его доставку к радиаторам. Трубопровод должен быть максимально прочным и долговечным, а также иметь ремонтопригодность.

Оптимальный тепловой режим определяется герметичностью и качеством трубопроводной системы, поэтому при выборе труб необходимо обращать внимание на следующие параметры:

• вариант прокладки и расположения труб;
• средняя температура охлаждающей жидкости;
• указатели давления внутри трубопроводной системы;
• конфигурация системы отопления.

Трубопроводы отопления в частном доме могут быть металлическими, пластиковыми и металлопластиковыми. Первый вариант представлен медными и стальными трубами, но лучше всего использовать оцинкованные изделия, менее подверженные коррозионным изменениям. Цинкование может быть диффузионным или горячим.

Организацию системы отопления с естественной циркуляцией чаще всего проводят оцинкованными, нержавеющими или стальными трубами с соблюдением необходимых уклонов. Наиболее современным, удобным в эксплуатации и обслуживании вариантом является использование труб на основе армированного полипропилена. Такие трубопроводы могут быть не только внешними, но и внутренними, благодаря высокому качеству и долговечности материала.

Если в доме помимо штатной системы отопления есть еще и тепловой аккумулятор, теплые полы и бассейн, то без гидравлической стрелки для отопления не обойтись. Узнайте больше о функциях этой системы.

Как перевести Гкал в кВт и наоборот, читайте далее. Формулы и примеры.

В случае аварийной ситуации предохранительный клапан в системе отопления сбрасывает давление для предотвращения прорыва. Подробнее о том, как работает такой клапан, вы узнаете из этого материала.

Аккумуляторы тепла

Аккумуляторы тепла обеспечивают накопление тепловой энергии в процессе ее избыточной выработки источником, а также дальнейшее использование при необходимости. Следует отметить, что устройства для аккумулирования тепловой энергии необходимы только для котлов, работающих в периодическом режиме. .

Эти приборы включают угольные или дровяные котлы. Бесперебойно работающее оборудование, представленное газовыми или электрическими моделями, имеет непрерывные системы подачи топлива, поэтому не нуждается в аккумулировании тепла.

Аккумулятор тепла изнутри

Теплоноситель может быть представлен не только водой, но и антифризом. Для сохранения тепла емкость батареи необходимо дополнительно утеплить слоями качественного теплоизолятора и установить на теплое основание. Герметичный бак должен иметь пару отверстий для подключения трубопроводов.

Тепловой аккумулятор подключается к системе отопления параллельно котлу патрубками подачи и обратки. Обязательным условием правильной организации является использование качественной арматуры.

Воздушный вариант — старый проверенный способ

Следует отметить, что он относится к древнейшим способам обогрева и был популярен еще до нашей эры. Конечно, за этот период многое изменилось и улучшилось, но суть метода осталась прежней. В этом случае для обогрева используется теплый воздух, который подается в дом. Воздухонагреватели выполняют роль нагревательных устройств.

Нагреватели для подачи теплого воздуха в дом

Температура нагрева очень легко регулируется, и вы можете сделать ее минимальной, например, днем ​​или если собираетесь уехать на несколько дней, а когда вернитесь, увеличьте его до требуемых пределов. Эта система оптимальна для помещений с повышенной влажностью, так как сушит воздух, но если такой необходимости нет, то стоит просто использовать ее совместно с увлажнителями. Кроме того, более сложные системы оснащены ионизаторами, очистительными фильтрами и могут подавать охлажденный воздух жарким летом, тем самым обеспечивая максимально благоприятный микроклимат круглый год. Вы также можете совместить этот вид с дровяной печью, так легко отапливать дом, даже если произошел сбой с центральной системой. Да и установка отопления такого рода не вызовет особых сложностей.

Недостатки следующие. Из-за принудительной тяги в помещение может проникать пыль с улицы, а фильтры быстро засоряются и требуют замены. Так что это отопление не подходит для жителей промышленных зон. Приготовьтесь к тому, что если вентилятор выйдет из строя, дом быстро остынет. А если в систему попадает угарный газ, то он очень быстро распространяется по дому.

Выполнение работ

Уровень сложности самостоятельного монтажа системы отопления в частном доме напрямую зависит от многих факторов, в том числе от типа трубопровода и установки котла, а также от способа циркуляции теплоносителя.

Установка котла

Сначала устанавливается отопительный котел. Для этого необходимо установить бетонную или асбестоцементную подложку. Проще всего монтировать газовые и электрические навесные модели. Как правило, такие устройства комплектуются специальными креплениями, рассчитанными на вес и габариты устанавливаемого отопительного оборудования.

Жидкотопливный котел в системе отопления

Самостоятельно установить напольный твердотопливный котел несколько сложнее. Место, отведенное под установку такого котла отопления, обязательно заливается слоем стандартной бетонной стяжки толщиной не менее сантиметра.

Выполненная стяжка и установленная нижняя часть котла должны максимально плотно соприкасаться, а зазоры устранить с помощью специального термостойкого герметика.

Установка радиаторов отопления

Перед установкой необходимо убедиться, что приобретаемые модели соответствуют требованиям безопасной эксплуатации устройств:

• Радиаторы биметаллические рассчитаны на 35 атм.; Стальные радиаторы
• рассчитаны на 6-9 атмосфер; Чугунные радиаторы
• рассчитаны на 10-15 атм.; Алюминиевые радиаторы
• рассчитаны на 16 атм.

Монтаж радиаторов отопления необходимо начинать с установки кронштейнов, которые крепятся дюбелями к стене. Оптимальным вариантом расположения обогревателя является установка в подоконнике с учетом следующих основных требований:

• расстояние радиаторной батареи от вертикальной поверхности, изображаемой стеной, 2 см или чуть более;
• расстояние от подоконника и нижней горизонтальной поверхности, представленной полом, в пределах 10-20 см.

Поверхность предварительно размечается под крепеж с соблюдением уровня по вертикали и горизонтали. Затем в соответствии с уже сделанной разметкой устанавливаются радиаторы, проверяется отсутствие уклонов, которые могут препятствовать движению теплоносителя.

Важно помнить, что для обустройства системы отопления в частном доме нормальным считается давление в две-три атмосферы, поэтому смонтированный радиатор должен легко выдерживать такие нагрузки.

Сварка полипропиленовых труб

Полипропиленовые трубопроводы отлично подходят для самостоятельного выполнения системы отопления в частном доме.

Отличаются длительным сроком службы, не подвержены образованию ржавчины и гниения, имеют малый вес, а также могут быть установлены вручную, без привлечения специалистов.

Для создания системы отопления на основе армированного полипропилена потребуется приобрести арматуру, представленную уголками, тройниками, байпасами, переходниками и муфтами.

Сваривать полипропиленовые трубопроводы необходимо специальным приспособлением, называемым паяльником или сварочным аппаратом. Пара элементов нагревается инструментом до температуры плавления, после чего совмещается в горячем состоянии.

Для качественного нагрева внутренней части используется оправка, а наружная поверхность нагревается с помощью втулки. Если сварка или пайка выполнены правильно, то полученное соединение отличается прочностью и высокой надежностью.

Температура нагрева, необходимая для пайки, устанавливается на регуляторе сварочного аппарата. Армированные полипропиленовые трубы свариваются при температуре 260°С.

Даже если вы хотите доверить монтаж систем отопления специалисту, необходимо знать о некоторых нюансах устройства системы отопления.

Пошаговую инструкцию по изготовлению термостата для системы отопления вы найдете по ссылке.

Если радиатор не нагревается.

Если из радиатора идет вода, но радиатор все равно не греет — в чем причина? При неаккуратном монтаже мусор может попасть внутрь труб и скапливаться в тонких местах, например, в клапанах. Нам придется очистить его. Закрываем оба вентиля на холодном радиаторе. Ослабляем накидные гайки на клапанах. Аккуратно сливаем воду из радиатора.

Если давление в системе рабочее, то можно резко открыть вентиль на подающей трубе, при этом мусор следует вынести струей воды. Ставим радиатор на место, открываем оба вентиля, снова травим воздух через кран Маевского… ну, думаю, все и так достаточно ясно. После таких манипуляций должно появиться два положительных результата:

1) прогреть все радиаторы;

2) у вас есть привычка работать аккуратно, не допуская попадания мусора в трубы.

Также: разница между подачей и обраткой для нормально работающей системы составляет 15-20 градусов. Не больше. Но это также зависит от температуры окружающей среды в период запуска. В холодное время года системе необходимо будет, так сказать, «разогнаться». И имеет смысл соблюдать разницу между подачей и обраткой, когда в помещении установится температура.

Вот и все, ничего сложного. Если система отопления собрана правильно, то других проблем быть не должно, и система отопления должна запускаться без проблем .

Даже мелкий ремонт одного из радиаторов или труб отопления неизбежно связан с полным сливом теплоносителя из системы отопления. После окончания работы вам нужно будет заполнить контур водой. Возникает вопрос – как правильно запустить отопление? Какой температуры должна быть вода, с какой скоростью должна наливаться жидкость? Как подготовить и промыть домашнюю теплосеть? Лучше, если работу выполнят мастера – придется учитывать множество факторов.

Запуск

На первом этапе обязательно провести визуальный осмотр трубопроводной системы и радиаторов отопления, а также проверить дымоход. Затем система заполняется охлаждающей жидкостью через специальный субблок, который находится в самой нижней точке.

Для удаления пузырьков воздуха из системы открывают краны Маевского.

При заполнении системы теплоносителем проводится опрессовка.

После полного заполнения системы теплоносителем выполняется ряд мероприятий:

• открывается клапан внизу котла отопления;
• проверяются значения давления, которые не должны превышать трех атмосфер;
• после нагрева теплоносителя открывается клапан подпитки и удаляются воздушные пробки с помощью клапана Маевского.

Радиаторы отопления запускаются фактически дважды: при заполнении системы теплоносителем и при включении котла отопления. Необходимо контролировать работу системы отопления в процессе эксплуатации, периодически проверяя значения на приборной панели или путем визуального осмотра всех узлов.

Процедура перед запуском системы отопления

Открыть кран на расширительном баке.

Открыть краны, перекрывающие теплоноситель на подаче и обратке от котла.

Важно! Перечисленные краны всегда должны быть открыты; после запуска системы маховички с них лучше всего снять полностью и убрать «на видное место».

На предохранительном блоке вообще не должно быть кранов.

Откройте вентили на всех радиаторах. И закрой краны Маевского.

Если система отопления с коллекторами, то открыть краны и на коллекторах (на подаче и обратке, а не на подпитку и слив системы).

Если есть автоматические воздухоотводчики, проверьте, открыты ли они: сверху на них есть черная заглушка, ее нужно открутить, чтобы воздух мог выйти.

Особенности водяного отопления

На сегодняшний день можно выделить две большие группы водяного отопления, это двухтрубные и однотрубные конструкции. В случае со вторым вариантом следует отметить, что он дешевле и проще. Достаточно хорошим решением будет установка такого в одноэтажном доме, но в случае достаточно больших площадей, в частности нескольких этажей, наиболее подходящим вариантом будет двухтрубная система отопления.

В зависимости от выбора системы отопления зависит нагрев батарей

Как правильно подобрать радиаторы отопления для частного дома?

Аккумуляторы бывают следующих типов:

• чугунные;
• алюминий; сталь
• ;
• биметалл.

Чугунные из-за большого веса и малой площади нагрева постепенно вытесняются биметаллическими радиаторами, срок службы которых составляет 50 лет. Они состоят из внутренней стали и внешней алюминиевой начинки.

Одной секцией можно обогреть 2 м2 площади помещения. Таким образом, для комнаты площадью 20 м2 нужно купить 10 секций. Количество алюминиевых стальных или чугунных радиаторов рассчитывается по тому же принципу.

Для того, чтобы рассчитать количество труб для частной системы отопления, вам необходимо нарисовать масштабную схему. Поднесите к нему все батареи и трубопроводы. Так проще будет посчитать количество тройников, уголков, обратных клапанов, термостатов, кранов.

Отопление частного дома своими руками

Давно прошли те времена, когда частный дом могла обогреть только печь. Отсутствие большого количества горячей воды, необходимость топить печь и поддерживать огонь мало способствовали жизни за городом. Собственно поэтому многие стремились переехать в комфортабельные многоэтажки, где отопление и горячее водоснабжение были централизованными.

Сегодня многое изменилось — обилие и выбор современного отопительного оборудования позволяют делать самодельное отопление

своими силами, даже без привлечения профессионалов. Сейчас, наоборот, проживание в коттеджах считается приоритетным, так как горячая вода есть круглый год, а теплоснабжение всегда можно включить, не дожидаясь решения ЖКХ.

Всего выделяется 3 основных энергоносителя — газ, твердое топливо и электричество. О каждом из них, а также о том, как правильно раструбить котел и обеспечить подачу тепла к различным узлам, мы расскажем в этой публикации.

Купить полностью систему отопления в любом магазине не получится. Можно подобрать какие-то части и собрать их в систему, можно купить материалы и сделать котел и обвязку полностью своими руками. Неважно, по какому пути вы решите ехать, предварительно нужно определиться со следующими параметрами:

• какой вид топлива предполагается использовать;
• какое топливо экономически выгоднее.

Материалы для труб

В системе водяного отопления применяются трубы из различных материалов: металл , оцинкованный , из нержавеющей стали , медь , полимер (металлопластик, полиэтилен, полипропилен, армированный алюминием). Поговорим об основных категориях подробнее.

Металлы

Трубы металлические не лишены существенных недостатков Обладает плохой коррозионной стойкостью. С другой стороны, нержавеющие и оцинкованные материалы очень устойчивы к образованию ржавчины, и их монтируют на резьбовых соединениях.

При прокладке трубопровода из стали потребуется квалификация и опыт работы … Но сейчас, с появлением металлопластиковых и полипропиленовых изделий, устаревшие уже не так часто используются.

Медь

Медные трубы работают при очень высоких температурах и высоком давлении, они долговечны и надежны.

Медные трубы монтируются высокотемпературной пайкой , припоем с содержанием серебра. Их можно замаскировать в стенах здания при проведении отделочных работ. Работа с материалами требует высокий профессионализм … Медь обычно используется в элитном строительстве из-за ее дороговизны.

Полимерные

Полимерные (полипропиленовые, полиэтиленовые) трубы удобны и просты в монтаже. Они прочны, устойчивы к коррозии, имеют гладкую внутреннюю поверхность, поэтому на ней не откладываются отложения минеральных солей.

Металлопластиковые

Трубы железопластиковые состоят из слоя алюминия и двух слоев пластика — внутреннего и внешнего. Они монтируются с помощью резьбовые соединения без сварки , либо на прессовых соединениях, что значительно удешевляет монтаж. Но есть у существенный недостаток — высокий коэффициент теплового расширения.

Простыми словами — если у вас давно в трубе только горячая вода а потом подключили холодную , то соединения могут течь .

поэтому нежелательно даже временно отключить котел во время отопительного сезона и размораживайте систему отопления, так как это может привести к повреждению трубопровода. Еще одна причина течи — при изгибе трубы под острым или даже прямым углом алюминиевый слой может треснуть.

Выбор котельной установки отопления

Ключевую роль играет и выбор котла. Выбирать приходится среди электрических, газовых котлов, конструкций, работающих на жидком или твердом топливе.

Чаще всего устанавливаются газовые котлы. В первую очередь в целях экономии и за счет удобства использования.

Бывает, делают электрическое отопление своими руками. Средств в этом случае придется потратить значительно больше, зато выгода видится в бесперебойной подаче электроэнергии и в отсутствии необходимости постоянно подавать топливо.
