Винтовая лестница из металла своими руками, чертежи

Главная » Строительство » Винтовая лестница из металла своими руками, чертежи

Элегантные и изящные металлические конструкции, винтовые лестницы, привлекают по нескольким причинам. Однако, простота их изготовления и относительно невысокая стоимость удачно дополняют положительные качества лестницы. К тому же компактность, с которой можно выполнить конструкцию, позволит разместить ее даже на самой зажатой площади. Если в планах по строительству или переоборудованию дачи или дома винтовой лестницы и не было, то стоит присмотреться к ней внимательнее. Она может не только украсить дом, но сделать его функциональнее.

Содержание:

Лестница винтовая на второй этаж, преимущества конструкции
Виды винтовых лестниц из металла
Конструкция и чертежи винтовых лестниц
Винтовая лестница эконом в частном доме, дизайн и перила

Лестница винтовая на второй этаж, преимущества конструкции

Компактная конструкция винтовой лестницы позволит решить те задачи, которые были недоступны другим конструкциям лестниц, а также в сочетании с металлом, они дают несомненный выигрыш, а именно:

1. Компактность. Лестница винтовой конструкции имеет совсем небольшие размеры благодаря одной единственной опоре, вокруг которой располагаются все ее конструктивные элементы. Для того, чтобы полноценно пользоваться винтовой лестницей можно выделить не более полутора квадратных метров площади. Это в несколько раз меньше, если сравнивать с традиционными конструкциями.

2. Доступность. Винтовые лестницы цены на которые обусловлены только затратами на материал и изготовления в заводских условиях или условиях мастерских, гораздо ниже маршевых конструкций, поскольку все детали конструкции могут быть унифицированы и не требовать подгонки по месту.

3. Простота монтажа и изготовления. Принцип изготовления металлических винтовых лестниц прост, нужно просто обладать определенными базовыми умениями и владеть элементарным инструментом, чтобы была изготовлена винтовая лестница своими руками из металла Чертежи и схемы также совсем не сложные доступны для понимания и прочтения без какой-либо подготовки.

4. Функциональность. Винтовая лестница, кроме того, что может стать основным средством подъема на второй этаж, может быть использована, как дополнительный способ, благодаря маленьким размерам и существовать наряду с маршевыми лестницами.

Тем не менее, многие указывают и на некоторые недостатки, которые есть у винтовой металлической лестницы. Как правило, предметами нападок становятся ступени — не всегда удается выполнить их с достаточной шириной. Иногда она может стать источником повышенной опасности, особенно, если говорить о пожилых людях.

Виды винтовых лестниц из металла

Поскольку лестницу можно изготовить разными способами, то и характеристики, в том числе, динамическую нагрузку, лестница будет выдерживать разную. Все зависит от металла, из которого изготовлена конструкция. И, конечно, технология. А она может быть разной:

кованая винтовая лестница;
литая конструкция;
сварная конструкция.

Конечно, это не означает, что лестница отливается по месту установки, это означает способ изготовления конструктивных элементов. Самые простые в установке — сварные конструкции, поскольку они гибче в выборе как линейных параметров, так и нагрузочных характеристик, поэтому практически все лестницы, которые изготавливаются самостоятельно, выполняются при помощи сварки.

Конструкция и чертежи винтовых лестниц

Проектирование винтовых лестниц — дело довольно сложное, поэтому при изготовлении стоит воспользоваться готовыми чертежами. Это обусловлено массой как справочных, так и локальных данных, которые необходимо использовать для расчета, поэтому применение и адаптация готового чертежа — идеальный вариант. При разработке чертежей принимается во внимание не только основные показатели, привязанные к особенностям строения, такие, как:

площадь, выделяемая под устройство лестницы;
прочность материала изготовления, поскольку металлы могут иметь разные прочностные показатели, зависящие как от состава, так и от толщины, метода сварки, и т. д.;
высоты, на которую нужно обеспечивать подъем;
уровень комфорта пользования лестницей.

Основной же показатель, который определяет функциональность конструкции — это ширина ступени, поэтому по всем стандартам она должна быть не менее 35 см в самом широком месте. Учитывая тот факт, что ступень в винтовой лестнице не прямоугольная, а трапециевидная, то принимают среднюю ширину по центру ступени, равной 20 см.

Винтовая лестница эконом в частном доме, дизайн и перила

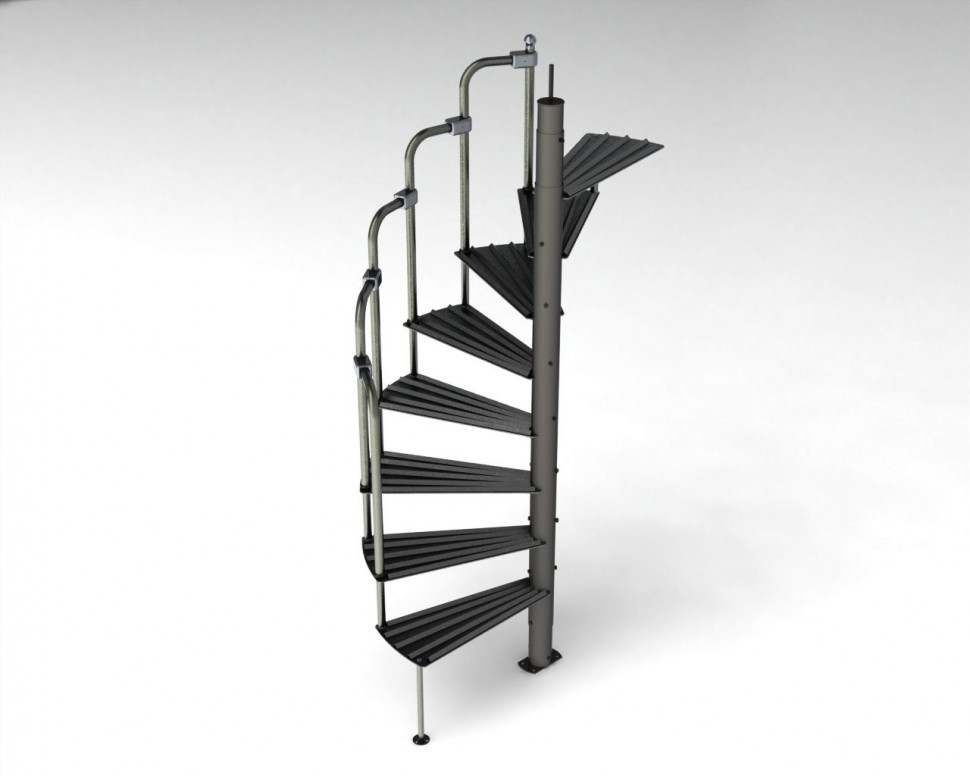

Самые простые лестницы, которые можно успешно собрать своими руками и использовать как на даче, так и в большом коттедже — сварные простые конструкции эконом-класса. Как правило, такие лестницы собираются вокруг основного столба, который жестко закреплен в лестничном проеме. Такая конструкция собирается из готовых элементов, а сами элементы могут быть заготовлены и сделаны в удобных условиях, а при монтаже конструкции достаточно будет собрать их воедино. Несколько таких конструкций мы представили на фото.

Самый простой вариант — сборный столб, который формируется по мере укрепления ступеней, а дизайн перил и силовых элементов определяется по выбору хозяина, здесь выбор чрезвычайно велик. Таким образом, за совсем небольшие деньги и своими руками можно выполнить простую винтовую лестницу для дачи, которая тем не менее, будет отвечать всем параметрам безопасности и комфорта.

Читайте также Кованые лестницы в доме – фото, Дизайн лестниц на второй этаж, фото

Винтовая лестница своими руками — из металла, из дерева +фото

Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.

В статье мы расскажем как сделать винтовую лестницу своими руками на второй этаж из металла и дерева, продемонстрируем схемы и чертежи, а также фото и видео инструкции.

Как выбрать конструкцию

Возможные конструкции

Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

Схематичное изображение винтовой лестницы

Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

Схема лестницы

Обратите внимание!
Интенсивно используемые лестницы изготавливаются шириной не менее одного метра.

Типы креплений

Лестница на больцах

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.

Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.

Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.

Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Материал

Деревянно-металлические лестницы

Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

Расчет винтовой лестницы

Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

Обратите внимание!
Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло.

Разметка проема

Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

Этапы строительства

Сборка и монтаж

Обратите внимание!
Самым лучшим вариантом для постройки винтовой лестницы является конструкция, в которой ступени крепятся на столбе. Для этого подойдет труба из металла диаметром в 50 мм.

Облицовка проема

Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.

Изготовление ступеней

Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

Для соединения ступеней со стойкой на них нужно установить специальные втулки.

Ступени покрывайте лаком или краской;

На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение

Кронштейны установите между широкими элементами проступей;

После установки последней втулки украсьте ее красивым декоративным оголовком;

Установите все ступени с помощью крепежа;

Закрепите балясины, они могут быть прямыми или фигурного очертания;

Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.

Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.

Покрытая лаком

Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

Видео

Пример монтажа винтовой лестницы можно увидеть здесь:

Чертежи и схемы

Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:

Вид винтовой лестницы сбоку

Схемы сборки

Виды лестниц в разрезе

Схема линии лестницы по центру марша

Схема графического расчета

Разрез лестницы

Разметка стоек перил

Разметка проема

Чертеж модульной лестницы

Оптимальные размеры ступеней

Чертеж винтовой лестницы

Чертеж для лестницы

Фото

Винтовая лестница с минимальным проемом

Винтовая лестница из дерева

Винтовая лестница в интерьере

Винтовая лестница гусиные лапки

Вид сверху

Необычная винтовая лестница

Наружная лестница с ковкой

Монолитная винтовая лестница

Межетажная лестница

Лестница в стиле хай-тэк

Лестница на больцах

Лестница со стеклянными ступеньками

Двухцветная винтовая лестница

Черно-белый дизайн лестницы

Как построить винтовую лестницу

Вы планируете новую пристройку к своему дому или бизнесу и понимаете, что вам нужен более удобный способ добраться до нового помещения, но у вас нет места для обычной лестницы? Возможно, вы добавляете тренажерный зал на нижнем уровне и вам нужен способ попасть в эту зону из главной спальни. Вы собрали колоду и вам нужен быстрый доступ к другому уровню?

Рассмотрим преимущества винтовой лестницы. Она занимает меньше места, чем обычная лестница, а также может стать прекрасным предметом разговора.

Хотя винтовая лестница не может использоваться в качестве основного входа в помещение вашего дома (в соответствии с требованиями строительных норм), она может быть удобным способом перехода с одного уровня на другой и займет вдвое меньше места. .

Лестницы Arke предлагают комплекты винтовых и модульных лестниц для тех, кто делает их своими руками.

Вы можете построить свою собственную винтовую лестницу, обладая небольшими навыками сварки и сталью стоимостью около 400 долларов, даже при нынешних более высоких ценах на сталь. За последние 15 лет я построил 18 винтовых лестниц, все с деревянными элементами (ступени и поручни). В этой статье объясняется, как это сделать.

Недавно я убрал палубу второго этажа из своего дома, потому что она гнила и находилась в плохом месте, на виду у машин, на оживленной улице перед нашим домом. Доступ на палубу осуществлялся через дверь в кухне/столовой. Мы с женой решили, что новая стальная винтовая лестница должна заменить палубу, чтобы обеспечить пожарную лестницу и добавить красивый акцент в наш дом.

Изображение выше предоставлено Salter Spiral Stairs

Планирование и проектирование

Каждая винтовая лестница строится вокруг центральной колонны, которая опирается на одну точку в основании (см. рис. 1). Я вырыл 18-дюймовую яму в земле под кухонной дверью глубиной 4 фута — ниже линии заморозков в нашем климате Миннесоты. Я заполнил картонную трубу бетоном на высоту 3 дюйма над землей и на уровне верха стены фундаментного блока. Я использовал мастерок, чтобы сгладить и выровнять бетон.

Теперь у нас была хорошая основа для дальнейшего развития. Для начала мне нужно было всего одно измерение: общий подъем.

Общая высота от бетонного фундамента до вершины верхней ступеньки составляла ровно 9 футов или 108 дюймов. Я записал эту цифру и решил сделать так, чтобы лестница поворачивала налево (против часовой стрелки), когда поднималась.

Но сначала мне пришлось учесть несколько требований строительных норм и правил, чтобы спланировать лестницу.

В соответствии с национальными строительными нормами ширина каждой ступени должна быть не менее 26 дюймов. Каждая ступенька должна иметь глубину не менее 7-1/2 дюймов в точке на расстоянии 12 дюймов от ее узкого конца.

Высота каждой ступеньки должна быть не менее 6 футов 6 дюймов. Поручень должен быть на 34-36 дюймов выше каждого выступа ступени. Балясины лестничных перил не должны пропускать 4-дюймовый шар.

Кроме того, верхняя платформа должна выступать на 7 дюймов за пределы двери, которая может открываться на нее, при измерении, когда дверь полностью открыта.

Планировка и компоновка этой наружной лестницы применимы к любой винтовой лестнице, установленной в любом месте, на любой высоте и любом диаметре.

В соответствии с действующими строительными нормами лестница высотой около 9 футов хорошо работает, когда ей необходимо сделать примерно один полный оборот в вертикальном направлении. Это означает, что первый шаг внизу находится прямо под последним шагом вверху. Кто-то, пользующийся лестницей, смотрит в одном направлении на верхней и нижней ступеньках. Эта комбинация поворота на 360 градусов при вертикальном перемещении 9 футов также обеспечивает надлежащее пространство над головой, требуемое строительными нормами.

Чтобы определить необходимое количество ступеней, мы делим 108 дюймов высоты по вертикали на 7. Идеальным является подъем на 7 дюймов на ступень. 108 дюймов ÷ 7 дюймов = 15,43 шага. Так как у нас не может быть нечетного количества шагов, мы выберем 15 шагов. Верхняя палуба будет 15-й ступенью, поэтому мы сделаем 14 ступенек плюс колода. Тогда 108 дюймов ÷ 15 шагов = 7,2 дюйма. Теперь мы определили, что каждый подъем (расстояние по вертикали от одной ступени до другой) составляет 7,2 дюйма.

Глубина каждой ступени (прогона) на узком конце будет составлять 4 дюйма, чтобы на нее можно было установить 4-дюймовую центральную колонну с местом для сварки сверху и по бокам.

Длина ступени (горизонтальная глубина каждой ступени на широком внешнем конце) может быть определена путем выбора наружного диаметра лестницы. Строительные нормы и правила требуют минимум 5 футов 2 дюйма из-за минимальной ширины протектора 26 дюймов. Если мы добавим ширину двух 26-дюймовых ступеней, центральной колонны и поручня, мы обнаружим, что диаметр 62 дюйма является минимальным для любой винтовой лестницы. Я выбрал диаметр 70 дюймов, чтобы по лестнице было легче ходить. Это сделало каждую гусеницу шириной 32 дюйма вместо минимума в 26 дюймов.

Для определения размеров ступеней на внешнем конце давайте рассмотрим внешний диаметр лестницы без балясин и перил. Центральная колонна и две ступени имеют общий диаметр 68 дюймов.

Окружность лестницы равна диаметру в дюймах, умноженному на 3,1416. Итак, 68 дюймов x 3,1416 = 210 дюймов (округлено до ближайшего дюйма). Так как мы будем делать 14 шагов, 210÷14=15 дюймов. Ступени должны перекрываться на один дюйм, чтобы разместить стойки, которые связывают их вместе и поддерживают перила и балясины. Таким образом, мы сделаем ступени глубиной 16 дюймов (горизонтальное измерение, спереди назад) на внешнем конце. Стойки привариваются к пятке одной проступи и носу проступи над ней. (См. Рис.2 выше).

На данный момент у нас есть следующая информация: Общая высота лестницы составляет 108 дюймов (7,2 дюйма на ступень). Лестница повернет налево по пути вверх. Лестница имеет 15 ступенек (14 ступеней плюс верхняя площадка). Лестница совершит один полный оборот на 360 градусов. Внешний диаметр составляет 70 дюймов, включая стойки и перила. Поручень будет высотой 36 дюймов.

Верхний настил

Верхний настил, который для целей планирования является 15-й ступенью, должен быть не меньше ширины верхней ступеньки, но может быть и шире. Я решил сделать свою ширину 42 дюйма, чтобы было достаточно места для легкого открывания сетчатой двери и для легкого доступа к первой ступеньке. Палуба должна выступать на 7 дюймов за сетчатую дверь, когда дверь широко открыта. Моя дверь имеет ширину 36 дюймов, поэтому я сделал верхний настил глубиной 44 дюйма (от дома до внешнего края настила). Я сделал ограждения на верхней палубе высотой 36 дюймов с расстоянием между балясинами чуть менее 4 дюймов.

Центральная колонна

Я использовал 3-1/2-дюймовую трубу сортамента 40 для центральной колонны, размер которой составляет 4 дюйма снаружи. Я обрезал его длиной 146 дюймов. Это дало 108 дюймов для 15 ступеней, 36 дюймов для верхних ограждений и 2 дюйма дополнительно для красоты.

Затем я закрыл верхний конец круглой пластиной толщиной 1/8 дюйма и отшлифовал сварной шов. Нижний конец получил квадратную 1/2-дюймовую пластину размером 12 на 12 дюймов, приваренную по всему периметру. Я пробил 7/16-дюймовые отверстия в каждом углу пластины, чтобы получить 3/8-дюймовые анкерные болты для бетона, чтобы прикрепить ее к фундаменту.

Чтобы упростить разметку, я уложил колонну горизонтально в простую заготовку, которую сделал много лет назад именно для этой цели. Пара козлов будет работать так же хорошо. Затем я разложил метки из мыльного камня для каждой ступени на расстоянии примерно 7,2 дюйма друг от друга, начиная с обоих концов и регулируя расстояние между метками для одинакового расстояния между ступенями. Как обсуждалось ранее, верхняя отметка находится на расстоянии 108 дюймов от нижнего конца колонны и является точкой крепления верхней деки.

Конструкция ступеней

Поскольку лестница должна была использоваться на открытом воздухе, я сделал ступени из 1/8-дюймовой стальной плиты безопасного пола (также называемой ромбовидной ступенью). Я вырезал детали с помощью плазменного резака и отнес их местному производителю для формирования. Я использовал размеры, описанные ранее, но добавил 1 дюйм на передней и задней сторонах, чтобы сформировать ребро жесткости, которое также сделало протекторы более тяжелыми. Внешний конец получил плоскую поверхность размером 3/16 на 1 дюйм, приваренную к концу, чтобы завершить закрытый вид.

Я прикрепил ступени к центральной колонне по моим отметкам, убедившись, что они перпендикулярны колонне в обоих направлениях. Я также старался продвигать их вперед для левого поворота и перекрывать их на один дюйм. После того, как я прикрепил несколько ступенек на место, я начал прикреплять столбики для новых ступеней к внешним концам ступеней, привязывая пятку к одной ступени. до носа протектора над ним на внешнем краю протектора и на 35 дюймов выше верхнего протектора. Поручни, добавленные позже, сделали перила высотой 36 дюймов.

Скобы представляют собой квадратные трубы диаметром 1 дюйм, обрезанные до 43 дюймов, с верхними концами, обрезанными примерно под углом 33 градуса, чтобы приблизиться к наклону лестницы. Угол не критичен, потому что поручни будут приварены к верхним концам всех ножек.

Когда все ступени и ступени были прихвачены на место, я вернулся, чтобы закончить сварку центральной колонны на каждой ступени и вокруг каждой ступени, прикрепленной к ступеням.

Самой интересной частью всего проекта было изготовление спиральных перил. Я использовал 3/4-дюймовую трубу (размеры около 1 дюйма снаружи) длиной около 21 фута, пропустив ее через машину для производства листов, чтобы сначала сформировать круг диаметром около 7-1/2 футов. Этот процесс слегка сплющил трубку и сделал ее более удобной для руки. Затем я привязал один конец трубы к столбу электропередач снаружи и ушел с другим концом, растянув его в спираль примерно на 9ноги длинные.

Затем, начиная с середины лестницы, я прикрепил перила к верхним концам стоек, нагревая и слегка изгибая перила по мере необходимости. Когда поручень был на месте без перегибов или выпуклостей, я закончил сварные швы и отшлифовал их до гладкости.

Затем был верхний настил, где я использовал уголки размером 1-1/2 на 1/8 дюйма для рамы, пробив 1/4-дюймовые отверстия для досок настила, которые я позже закрепил болтами. Палуба была размером 42 на 44 дюйма с двумя поперечинами, которые помогали выдерживать нагрузку в центре. Я слегка надрезал один угол, чтобы разместить центральную колонку, и приварил ее на месте на отметке 108 дюймов на колонке. Позже были добавлены обработанные палубные доски с закругленными концами.

Затем я вырезал угловые стойки (квадратная труба 1 дюйм, длина 35 дюймов) для перил настила вместе с квадратными балясинами 3/8 дюйма и 1/4 на 1-1/4- дюймовые поперечины из плоских стержней вверху для перил и приварили их на место. Пространства между 15 столбами новелей затем были заполнены тремя балясинами из квадратных стержней диаметром 3/8 дюйма (см. рис. 2).

Отделка

После того, как все сварочные работы были выполнены, все сварные швы отшлифованы и отполированы, лестница была готова к отделке. Я решил сам покрасить его хорошей антикоррозийной грунтовкой и матовой черной краской на масляной основе. Отделка с порошковым покрытием также является отличным выбором, но может быть довольно дорогой (до 800 долларов за среднюю лестницу). Он более прочный, но некоторые цвета выцветают, а любые царапины не так легко исправить.

После того, как лестница была установлена на бетонную колонну и прикручена к дому 3/8-дюймовыми шурупами, я добавил кедровые поручни вокруг верхнего настила, прикрепленные к 1/4-дюймовым плоским брускам с нижней стороны. дно с № 8, 1-дюймовые шурупы для дерева.

Помните, что ваш список материалов может отличаться в зависимости от размеров и стиля вашей лестницы. Если ваша лестница будет использоваться в помещении, вы можете рассмотреть ступени из твердой древесины, поддерживаемые рамами из углового железа, которые заключены в ковер.

Сводка расчетов

Количество ступеней = общая высота ÷ 7 (округлено до ближайшего целого шага).

Окружность лестницы = диаметр x 3,1416.

Глубина ступени (внешний конец) = длина окружности ÷ количество ступенек + 1 дюйм.

Список материалов

Ваш список может отличаться в зависимости от размеров и стиля вашей лестницы.

3 1/2 дюйма Ш. 40 Черная труба — 146 дюймов

Напольная плита 1/8 дюйма — прибл. 1 4 фута. х 8 футов. Тарелка

1 дюйм 12 калибра. Квадратная трубка — прибл. 65 футов

Квадратный стержень 3/8 дюйма — прибл. 175 футов

Плоский стержень 3/16 x 1 — 19 футов

Черная труба 3/4 дюйма — 21 фут

Пластина 1/2 дюйма — 1 кв. фут

Поручень из кедра — 1 -1/2 кв. дюйма x прибл. 8 футов.

Грунтовка и краска — 1 галлон. из каждой

Обработанные террасные доски — 13 кв. футов

Наборы винтовых и модульных лестниц Arke могут быть построены за день средним энтузиастом-любителем. Комплекты винтовых лестниц Arke бывают разных конструкций и материалов, таких как дерево, металл и сталь. Arke — дочерняя компания итальянской компании Fontanot, производящей винтовые лестницы, в США. Лестницы Arke спроектированы и спроектированы в Италии и продаются в США. Характеристики винтовых и модульных лестниц Arke: * Качество изготовления и дизайн: запатентованные комплекты винтовых лестниц Arke созданы в соответствии с высочайшими стандартами качества изготовления и дизайна. * Простота сборки: наши винтовые и модульные лестницы не требуют специальных инструментов или навыков и могут быть собраны всего за один день. Один из наших наборов винтовых лестниц Phoenix был показан в недавнем выпуске DIY Network «DIY To The Rescue». Наш набор помог паре использовать подвальное помещение, которое раньше было доступно только снаружи. Благодаря доступу, обеспечиваемому набором Phoenix, они смогли превратить этот подвал в функционально жилое пространство, а не просто в хранилище. Если вы ищете винтовую лестницу или модульную лестницу в простом сборочном комплекте, не ищите дальше. Arke упрощает покупку и установку винтовых лестниц благодаря следующим ключевым характеристикам: Комплектные блоки «все в одном»: ступени, площадки, балясины, поручни, фурнитура и аксессуары в комплекте.* Ничего не нужно красить, сваривать, окрашивать или герметизировать. доставка www.arkestairs.com

Строительство винтовой лестницы — GreenBuildingAdvisor

Я думаю, что мое увлечение винтовыми лестницами связано с моей любовью к эффективности.

При стандартной лестнице на обоих этажах остается много свободного места. Например, со стенами высотой 8 футов самая крутая прямая лестница, разрешенная строительными нормами в моем районе, будет иметь длину чуть более 12 футов на втором этаже и более 14 футов на первом этаже. При ширине 3 фута это общая площадь около 80 квадратных футов, включая площадки.

Большинство архитекторов используют часть пространства под лестницей для хранения вещей, но это все равно не очень полезно. С другой стороны, винтовая лестница требует минимальной площади 58 квадратных футов, включая площадки. Когда дело доходит до устойчивой экономии, меньшая площадь означает тратить меньше денег на больший дом и использовать меньше ресурсов для строительства. Кроме того, винтовая лестница прекрасна, и я знал, что она станет фокусом дома.

Наборы для сборки винтовой лестницы можно купить в Интернете, но они очень дорогие, поэтому я решил собрать свою сам. Я купил чертежи у Джима Селфа. Я нашел его веб-сайт, когда проектировал дом, и был впечатлен количеством людей, которые использовали его планы и присылали фотографии своих готовых лестниц. Они выглядели очень хорошо, и многие из его клиентов говорили, что планам было легко следовать. Хотя я не совсем согласен с тем, что им было «легко» следовать, они определенно не были слишком сложными, и конечным результатом стала лестница, которой я могу гордиться.

Большинство трудностей, с которыми я столкнулся при строительстве, были связаны с отсутствием качественных инструментов. Эти лестницы лучше всего строить в столярной мастерской, где есть столярный станок, строгальный станок, сверлильный станок и много места для работы. У меня их не было, и я обходился настольной пилой и ручными инструментами.

Если бы у меня было больше места для хранения больших инструментов, я бы купил несколько, и это значительно облегчило бы работу, но мне нужно закончить строительство дома, прежде чем я начну строить столярную мастерскую! Я упоминал об этом раньше, но повторю еще раз, и имейте в виду, что это исходит от человека, который не любит тратить деньги. Если есть инструмент, который может облегчить вам работу, мой совет — купить его. Деньги, которые вы потратите, окупятся.

Дизайн превыше всего

Первым этапом строительства винтовой лестницы является ее проектирование. Вам нужно решить, насколько толстыми и широкими должны быть ваши ступени и насколько крутой должна быть ваша спираль. Международный жилищный кодекс (IRC) ограничивает расстояние от низа одной ступени до низа следующей (подъем) до 9 1/2 дюймов. Ширина протектора ограничена 7 1/5 дюймами (минимум) и измеряется на расстоянии 12 дюймов от центральной стойки.

После того, как вы определитесь с размером ступеней, вы измерите расстояние между первым и вторым этажами и разделите его на желаемую высоту, чтобы узнать, сколько ступеней вам нужно. Эти цифры можно немного изменить, чтобы определить размер ваших протекторов и прокладок. Мой дизайн предусматривал 14 ступеней толщиной 2 13/16 дюймов каждая. с 5-дюймовыми проставками между ними. Это позволило подобрать идеальное расстояние при приземлении.

На этом чертеже показаны минимальные размеры протектора.

Для тех, кто планирует построить свой собственный дом, я не могу достаточно часто говорить вам, насколько важно правильное планирование. Даже со всем планированием, которое я сделал, я все еще сделал массу ошибок, и именно из-за этих ошибок потребовалось более двух лет, чтобы добраться до этой точки в сборке. Чем больше вы планируете, тем меньше ошибок вы совершите и тем быстрее завершите свою сборку.

Хотя по планам требовалась древесина лиственных пород, я решил сократить расходы и изготовить ступени из ели 2×6. Я связался с кем-то, кто использовал те же планы, которые также использовали мягкую древесину, и он был очень доволен тем, что получилось, а поскольку хвойную древесину можно купить более толстых размеров, чем твердую, мне было бы легче построить более толстые ступени, чем мои. жена подумала, что будет очень красиво смотреться.

Первым шагом к созданию ступеней было склеивание 2×6 вместе, чтобы получились 44-дюймовые квадраты, каждый толщиной 3 дюйма. Без фуганка я пытался обойтись своей настольной пилой, но проблема в том, что вы используете противоположную сторону в качестве направляющей, когда пропускаете доску через пилу, поэтому она не будет работать, если одна сторона уже не будет идеально плоской. . Мое решение состояло в том, чтобы прикрепить каждый 2 × 6 к 8-футовому уровню, а затем пропустить его через настольную пилу, используя уровень в качестве направляющей и сбривая ровно столько, чтобы получился прямой край. Это было не идеальное решение, но я использовал те инструменты, которые у меня были.

Я склеил 2×6 в двухслойный квадратный кусок размером 44 дюйма и толщиной 3 дюйма. Я повторил описанный выше процесс еще шесть раз, а затем отнес все детали в ближайший столярный цех для строгания. Для этой задачи вам понадобится действительно большой строгальный станок. Мне удалось вырезать по две конических ступени из каждого блока, чтобы в итоге получилось 14 ступенек.

Я также купил длинный отрезок 3-дюймовой трубы, пятнадцать 3 1/3-дюймовых прокладок между гусеницами, а также 3-дюймовый ниппель и муфту.

Сборка начинается с центральной стойки

Мне посчастливилось иметь друга, имеющего некоторый опыт сварки, поэтому, взяв напрокат сварочный аппарат, он помог мне отточить свои навыки, потренировавшись на металлоломе. Потом я пошел работать над реальным делом.

После сборки основной трубы пришло время установить ее и по частям надеть ступени и распорки на центральную стойку. После того, как все гусеницы и проставки были прикреплены, я немного развернул их веером, чтобы получить представление о том, как будет выглядеть готовый продукт, как показано на фотографии ниже.

Распорки и гусеницы примерно в правильном положении.

Когда ступени установлены, пришло время прикрепить балясины и перила. Балясины сделаны из 2 × 2 с прорезями на одном конце, поэтому каждую балясину можно привинтить к краю проступи. Прикрутив балясины на место, я использовал обрезки дерева и малярную ленту, чтобы соединить их все вместе, чтобы они были красивыми и прямыми, как показано на фотографии ниже.

Куски лома, приклеенные скотчем, удерживают балясины вертикально.

Затем я вырезал центр куска картона для плакатов и положил его поверх балясин, растянув его в виде небольшой спирали. Я прикрепил доску для плакатов к вершинам пяти балясин, а затем отметил внешнюю сторону балясин на нижней части доски для плакатов. Я снял плакат и положил его на пол, чтобы увидеть все отметки. Используя некоторую геометрию и немного проб и ошибок, я определил центр и радиус сделанных мною отметок. Я вычел половину ширины балясины из радиуса, который я вычислил, чтобы получить центр поручня. Я добавил половину ширины поручня, чтобы получить радиус внешней формы, и вычел ее, чтобы получить радиус внутренней формы. Как только я почувствовал, что у меня есть хорошая оценка радиуса ограждения, я приступил к созданию формы для него.

Изготовление перил

Перила состоят из семи тонких слоев, которые я положил на ребро и склеил. Я использовал клей с более медленным схватыванием, чтобы у меня было время вставить слои в формы, прежде чем они слишком сильно схватятся. Вы хотите, чтобы они могли немного скользить друг мимо друга, когда они изгибаются в круглую форму.

Я построил формы из обрезков фанеры, вырезанных по кривой внутри, а затем из небольших квадратных блоков для внешней стороны форм, как показано на фотографии ниже.

Форма для перил изготовлена из обрезков фанеры, вырезанных по кривой, и небольших квадратных блоков снаружи формы.

Квадратные блоки оставляют немного места для перемещения ламелей на место, прежде чем они будут закреплены с помощью маленьких прокладок. Важно соблюдать осторожность при расчете внутреннего и внешнего радиусов форм. Я оценил радиус, используя вершины балясин, и я хочу, чтобы эти балясины располагались по центру нижней части перил, поэтому мне пришлось немного посчитать, чтобы получить правильный радиус для внутренних и внешних форм.

Следующая часть была невероятно сложной, и если бы мне пришлось делать это снова, я бы использовал, может быть, 10 более тонких планок вместо семи более толстых, которые я использовал. Несколько планок в итоге сломались, когда я сгибала их на место. К счастью, я смог просто поместить их посередине, и как только все было плотно зажато, ошибка была едва заметна.

Получение всех слоев поручня в форме было непростым делом.

Когда клей высохнет, пришло время испытать невероятную силу наждачной бумаги. Вы бы никогда не подумали, что эта уродливая мешанина из палочек и клея когда-нибудь превратится в такие красивые перила, но с некоторой настойчивостью и орбитальной шлифовальной машиной это каким-то образом произошло. Клянусь, я не подшучиваю над тобой! Единственное, что я сделал, чтобы получить снимки до и после, которые вы видите ниже, это отшлифовал.

Одно только шлифование превратило грубую заготовку слева в готовый поручень справа.

Несмотря на то, что поручень был приклеен к плоской поверхности, он имел достаточную гибкость после высыхания клея, чтобы его можно было уговорить принять форму спирали, необходимую для выравнивания с вершинами балясин.

Последним шагом было просверлить отверстия в перилах для винтов, а затем прикрутить их к балясинам. Я использовал тот же метод, что и с балясинами, чтобы раззенковать винты и закрыть их деревянными дюбелями. Цвет, к сожалению, не совсем совпал с тем, что я хотела. Последним шагом было прикрепление двух промежуточных балясин между каждой из основных балясин. Согласно строительным нормам, сфера диаметром 4 дюйма не должна проходить через пространство между балясинами.

Верх винтовой лестницы отделан деревянным цоколем, по всему периметру лестничной площадки установлены балясины. Опять же, важно сделать надрезы на балясинах, чтобы они зафиксировались на площадке, а также чтобы 4-дюймовая сфера не могла пройти между балясинами.

Верх лестницы отделан деревянным цоколем.

Я использовал фрезер и немного сосновой древесины, чтобы построить перила в верхней части площадки, а затем добавил пару металлических скоб, чтобы прикрутить концы перил к стене. Если бы я действительно хорошо все спланировал, я бы установил дополнительную блокировку в стене, чтобы кронштейн можно было привинтить к дереву. К сожалению, я этого не сделал, поэтому мне пришлось использовать анкеры для гипсокартона, чтобы прикрепить перила к гипсокартону.

Такими же скобами я прикрепил концы поручней спирали к стене. Это делает его немного менее шатким, когда вы действительно тянете его.

Я покрыл спираль несколькими слоями прозрачного лака. Это защитит его, а также придаст ему немного блеска. Я также использовал немного черной аэрозольной краски, чтобы скрыть надписи производителя на стальной трубе, которая действует как центральный стержень.

Единственное, что мне осталось сделать, это установить отделку там, где пол второго этажа встречается с краем лестничной площадки, но это придется подождать, пока пол не будет установлен. Настил будет проходить по верхней части лестничной площадки, а отделка будет проходить вниз по краю, чтобы скрыть переход от дерева к фанере и верхней части ступени.

Это один из серии блогов, подробно описывающих строительство дома с нулевым энергопотреблением в Пойнт-Робертс, штат Вашингтон, Мэттом Батом. Список статей Мэтта GBA можно найти ниже. Полный текст блога Мэтта Saving Sustainably можно найти здесь. Если вы хотите следить за затратами по проекту, вы можете следить за рабочим листом бюджета здесь.

Предыдущие сообщения Мэтта Бата:

Введение

Опалубка фундамента

Проектирование и установка септической системы

Залить плиту

Кадрение первого этажа

, создавая второй этаж

, обрамляющий крышу

, шнусь к крыше

Очищание стены

Установка и вентиляционные отверстия

Group-in
