Как сделать слив с крыши в частном доме своими руками: Как сделать слив с крыши в частном доме своими руками — Пошаговая инструкция с фотографиями

виды, материалы и его монтаж

Свободно стекающие с крыши потоки дождевой воды обладают большой разрушительной силой. Речь идет не только о вымывании земли из-под цоколя, но и о намокании и разрушении фасада, подтопления подвала и фундамента дома. Все это сказывается на внешнем виде дома и снижает срок его эксплуатации.

Решить все эти проблемы может организованная система водоотвода. Как правило, ливневый слив с крыши хозяева делают своими руками. Для этого в строительных магазинах есть все необходимые комплектующие детали. Остается лишь выбрать подходящий материал, разобраться в технологии монтажа и сделать систему стока воды.

Содержание:

1. Виды водосточных систем
2. Металлические ливневки
3. Пластиковые ливневые системы
4. Различие форм
5. Технология монтажа
6. Установка воронок и кронштейнов
7. Монтаж желобов
8. Монтаж водосточных труб

Виды водосточных систем

Главным элементом системы стока воды с крыши являются желоба и трубы. Именно по материалу изготовления этих элементов и делятся ливневые системы. Давайте рассмотрим основные материалы изготовления.

Металлические ливневки

Металлическая система, обеспечивающая сток воды со скатной крыши, изготавливается из таких материалов:

1. Оцинкованная сталь является классическим вариантом исполнения. При этом сделать желоба и трубы из оцинковки можно и своими руками.
2. Обычная углеродистая сталь с полимерным защитным покрытием. Такой слив обладает повышенным сроком эксплуатации и выпускается в различной цветовой гамме.
3. Медная система ливневого стока отличается оригинальным внешним видом. Чаще всего изготавливается на заказ, поскольку обладает высокой стоимостью.

Среди преимуществ, которыми обладают ливневые системы водоотвода, стоит выделить такие характеристики:

• Высокая механическая прочность, позволяющая таким системам выдерживать значительные нагрузки.
• Устойчивость к резким перепадам температуры.
• Отличная морозостойкость.

К недостаткам, которыми обладает металлический сток воды, можно отнести:

• Большой вес конструкции.
• Сложность монтажа своими руками.

Совет! Значительный вес металлической системы стока воды заставляет по-особенному относиться к монтажу. Элементы водоотлива нужно надежно крепить к фасаду дома, для этого лучше использовать усиленные стальные кронштейны.

Пластиковые ливневые системы

Пластиковый слив изготавливают из высококачественного поливинилхлорида, окрашенного в массе и покрытого защитным составом, придающим особой гладкости внутренним поверхностям.

Это увеличивает пропускную способность ливневки и на стенках задерживается меньше ила и прочего мусора. Рассмотрим основные преимущественные характеристики, которыми обладает пластиковая система ливневого стока воды с крыши:

• Абсолютная устойчивость к коррозии и агрессивному воздействию атмосферной воды.
• Малый вес конструкции, что в значительной мере облегчает монтаж своими руками.
• Такой сток имеет меньшую цену, чем металлические системы.
• Еще одной особенностью, которой обладает пластиковый слив, является низкий шум от льющейся воды.

Для соединения пластиковых элементов водоотлива используются специальные муфты с уплотнительными кольцами. Такая конструктивная особенность обеспечивает герметичность шва и легкость монтажного процесса.

Совет! Иногда используется клеевой способ соединения пластиковых конструкций. Такой метод имеет существенный недостаток: сток становится неразъемным и сделать замену поврежденной детали будет очень проблематично.

Различие форм

Если раньше оцинкованные желоба и трубы имели строго округлую форму, то сегодня, благодаря новым материалам и технологиям производства, пластиковые и металлические элементы ливневой канализации могут иметь такую форму:

• Полукруглые желоба являются самыми распространенными. Иногда производятся с дополнительными ребрами жесткости, увеличивающими механическую прочность системы.
• Полуэллиптические желоба отличаются тем, что такой сток вмещает в себя больший объем воды, следовательно, увеличивается производительность ливневой канализации.
• Прямоугольные или квадратные желоба чаще производятся под заказ и подбираются под определенный экстерьер дома. Такая система стока довольно сложна, поэтому сделать ее своими руками вряд ли получится. Такой сток подчеркивает индивидуальность коттеджа, но требует особого монтажа и ухода.

Совет! Важным моментом выбора формы водоотлива является полное соответствие всех элементов друг другу. Одинаковой формы должны быть все соединяющиеся детали ливневки: желоба, фитинги и колена, воронки и водосточные трубы.

Технология монтажа

Вне зависимости от формы и материала изготовления, ливневые стоки монтируются примерно по одинаковой технологии. Рассмотрим поэтапную инструкцию как монтируется ливневый слив своими руками.

Установка воронок и кронштейнов

На первом этапе обустройства своими руками ливневого стока с крыши, необходимо сделать предварительный монтаж лобовой доски. Этот элемент крепится под свесом кровли при помощи мощных саморезов.

Лобовая доска значительно облегчает монтаж всей системы и обеспечивает надежное и долговечное крепление. После того, как лобовая доска закреплена, приступают к установке водоприемных воронок и кронштейнов:

• Воронки для принятия дождевой воды обычно устанавливаются по углам дома. В таком случае, уклон желобов должен быть от центра крыши, чтобы обеспечить нормальный слив воды.
• Иногда более выгодно сделать один водосточный стояк по центру фасада. В этом случае, воронка и труба должны иметь увеличенный диаметр, чтобы обеспечить своевременный сток большого количества воды.
• Воронки крепятся на лобовую доску при помощи саморезов.

После этого приступают к установке кронштейнов:

• Расстояние между кронштейнами для всех материалов изготовления ливневки должен составлять 50–60 см.
• Также кронштейны нужно установить на расстоянии 5–10 см от воронки. Этим снимается дополнительная нагрузка с воронок, ведь сток не будет на ней лежать.
• Для выдерживания необходимого уклона в сторону воронки, можно натянуть тонкую леску. По ней удобно контролировать процесс монтажа кронштейнов.

Совет! Считается, что оптимальным решением является использование кронштейнов из того же материала, из которого изготовлены основные элементы ливневки: желоба и трубы.

Монтаж желобов

Стандартная длина желобов составляет 2 и 4 метра, что нужно учитывать, приобретая материал. Устанавливается сток в следующем порядке:

• Как правило, слив своими руками устанавливается без особых усилий: кронштейны имеют специальные пазы, в которые заводятся края желобов.
• Для надежного крепления желобов, некоторые модели кронштейнов имеют специальные фиксаторы, а остальные – систему защелок.
• Между собой пластиковые желоба соединяются специальными муфтами, а металлический сток – при помощи фальцевого соединения.
• Торцы крайних желобов нужно сделать глухими, чтобы исключить слив воды. Для этого используются заглушки с резиновыми уплотнителями.

Монтаж водосточных труб

Чтобы обеспечить правильный слив воды с крыши, устанавливаются водосточные трубы:

• Их крепление к фасаду дома производится при помощи хомутов с длинным монтажным саморезом.
• Для соединения с желобами используются соединительные колена, имеющие угол 45°.

Совет! Чтобы вода с крыши не забрызгивала фасад дома, рекомендуется установить дождеприемник или использовать дополнительное колено и направить слив в сторону от фундамента.

Мы рассмотрели, как своими руками сделать организованный сток воды со скатной крыши частного дома. Довольно часто, если на загородном участке есть огород или сад, под ливневку подставляется большая емкость, например, бочка для сбора воды: затем ее можно использовать для полива.

монтаж отливов для крыши, как сделать самому, видео

Защитить свой дом и, в первую очередь, его фундамент поможет установка водостока своими руками. Однако для того, чтобы система работала эффективно, важно, чтобы она была грамотно спроектирована и смонтирована. Скапливаясь на крыше и свободно, без направленного отведения, скатывающиеся с крыши талые и дождевые воды способны стать причиной множества неприятностей. Избыток влаги вызывает гнилостные процессы, появление грибков и плесени во внутренних помещениях и на внешних стенах. Еще более серьезными проблемами могут стать подмыв, проседание фундамента, изменение геометрии стен. Даже если удастся избежать серьезных повреждений, внешний вид здания будет испорчен. Водосток позволяет избежать подобных проблем.

Содержание

• 1 Виды водостоков и их особенности
• 2 Материалы для изготовления
• 3 Инструменты и комплектующие
• 4 Расчет системы
• 5 Монтаж водостока
• 6 Обогрев водостока
• 7 Обслуживание водостока
• 8 Видео

Виды водостоков и их особенности

По конструкции различают два типа водостоков.

При высоком риске замораживания водоотводов в климатических зонах с суровыми и морозными зимами предпочтительнее устанавливать внутренние системы. Такие же конструкции рекомендуются для плоских кровель.

Основными элементами внутренних систем являются:

• приемные воронки для сбора воды,
• трубопроводы, по которым вода собирается в коллектор,
• сам коллектор,
• разъемы для проведения очистных работ.

При монтаже внутреннего водостока необходимо соблюдать следующие условия:

• Уклон для свободного слива в сторону воронки не должен быть меньше, чем 2%.
• Вертикальные стояки обязательно проходят через отапливаемые помещения.
• Воронки устанавливают с учетом площади их поперечного сечения: на каждый квадратный сантиметр не должно приходиться более 0,75 кв. м. площади крыши.
• Стыки краев воронки с кровлей должны быть тщательно загерметизированы.

Внутренний водосток с плоской крыши

Наружные системы более распространены, поскольку монтаж водостоков для крыши своими руками в данном случае выполнить намного легче.

Основными элементами наружного водостока являются:

• собирающие воронки,
• желоба,
• трубы,
• элементы крепежа.

У нас на сайте есть информация о том, как делается дренажная система вокруг дома. Именно в нее обычно производится отвод воды с водостоков.

А как организовать водоснабжение частного дома своими руками из скважины, читайте в другом материале.

Материалы для изготовления

Для изготовления водостоков используются различные материалы:

• Пластиковые системы все больше приобретают популярность. Считаются оптимальными для крыш с покрытием из мягкой черепицы. Каменная крошка, которая присутствует на таких кровлях, может нарушить покрытие металлических водостоков, что, в свою очередь, вызовет коррозию. Наряду с этим следует помнить, что водостоки для крыши своими руками легче монтировать и изготавливать из материала, простого в раскрое и не вызывающего затруднений с транспортировкой и подъемом на высоту благодаря небольшому весу изделий. Как минус пластика нужно отметить его хрупкость при низких температурах, поэтому установку водосточных желобов из этого материала рекомендуется проводить совместно с монтажом кабеля для их обогрева.Наружная водосточная система из пластика
• Оцинкованная сталь является недорогим материалом с достойными. Если вы решаете, как сделать водостоки для крыши своими руками на долгие годы, обратите внимание на оцинкованную сталь, которая отличается долговечностью и не подвержена коррозии при постоянном контакте с водой.Металлический водоотвод из оцинковки
• Крашеная сталь (полимерное покрытие) отличается эстетической привлекательностью и обладает отличными эксплуатационными качествами. К сожалению, водослив с крыши своими руками из крашеной стали выполнить не получится, поскольку монтажные работы в домашних условиях неизбежно приведут к повреждению покрытия, которое выполняет не только декоративную, но и защитную функцию. Таким образом будет заметно снижено качество элементов системы.
• Существуют также желоба из меди и титан-цинка, но они гораздо менее популярны по причине высокой цены.Слив воды с крыши из меди

Инструменты и комплектующие

Выбор инструментов при монтаже систем из металла и пластика несколько отличается.

Для самостоятельного создания систем водослива следует приготовить:

• «болгарку» (тип фрез выбирается в зависимости от типа материала),
• сварочный аппарат (для работы с металлическими трубами или при использовании железных элементов крепежа),
• шуруповерт,
• дрель (для установки крепежа),
• пистолет для нанесения клеевых составов,
• молоток,
• шнур и ватерпас для установки элементов в точном соответствии с требованиями к геометрии системы (в частности, для обеспечения необходимого угла наклона),
• вальцы (если используются металлические элементы).

Расчет системы

Прежде начать монтировать водоотвод с крыши своими руками, следует произвести тщательные расчеты, спроектировать систему.
Диаметр труб и сечение желобов выбираются в зависимости от площади крыши. Специалисты рекомендуют принять во внимание определенные и проверенные эксплуатацией закономерности:

• Для кровли площадью до 70 кв. м. выбираются желоба с диаметром 70-115 мм и трубы с диаметром 50-75 мм.
• При площади крыши 70-100 кв. м. диаметры труб и желобов должны составлять 75-100 и 115-130 мм соответственно.
• Для крыш площадью более 100 кв. м. выбираются трубы диаметром 90-160 мм и желоба с сечением от 140 до 200 мм.

При расчете необходимого количества материалов специалисты рекомендуют определяющим критерием выбрать надежность системы, которая напрямую зависит от количества стыков ее элементов. Можно посчитать необходимую протяженность водослива и приобрести желоба с небольшим запасом, выполнив стыки там, где это потребуется.

Тем не менее, перед тем как сделать отливы на крыше своими руками, для надежности системы лучше нарисовать ее схематично и спланировать расположение желобов таким образом, чтобы минимизировать количество стыков. Для этого предварительно следует узнать длину отрезков желобов (обычно они продаются по 3-4 метра).

Расположение водостоков в зависимости от типа кровли

Общая длина водосточных труб рассчитывается исходя из количества воронок и высоты дома. Расстояние от конца трубы до поверхности земли должно быть порядка 20 см.

Кроме труб и желобов потребуются поворотные элементы:

• для желобов их количество определяется формой крыши,
• для труб обычно достаточно трех поворотных элементов на каждый вертикальный участок – у самой земли выполняется поворот по направлению от дома, если не предусматривается направлять сточные воды в емкость для полива, а сверху от воронки используются два отвода, которые позволяют расположить трубу ближе к стене для ее последующего крепления.

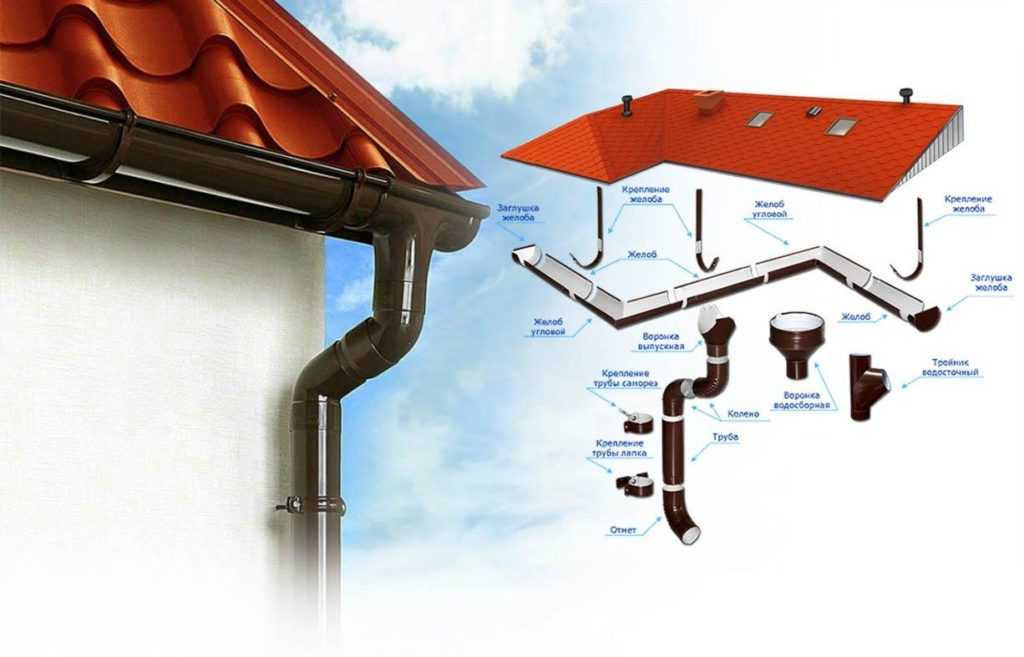

На фото элементы водосточной системы

Крепежные элементы — хомуты и кронштейны, устанавливаются по одному на каждый метр и 60 см магистрали соответственно. Для точного определения количества лучше нанести места установки на схему.

Монтаж водостока

Оптимально, если установка водостока выполняется на этапе строительства дома.

Работы выполняются в определенной последовательности:

1. Первым этапом является установка крюков или кронштейнов для держателей желоба. Оптимальное расстояние между ними – 50-60 см. Лучше всего, если шаг стропил будет таким же, это облегчит монтаж креплений. В противном случае промежуточные фиксаторы придется устанавливать на обрешетку.
   Возможные места крепления кронштейнов для водостоков

   Установка крюков выполняется с уклоном около 5 см на каждые 10 метров длины для обеспечения слива воды самотеком. Сначала устанавливается самый верхний кронштейн, затем самый нижний, далее между ними крепят внатяг веревку, которая поможет установить остальные кронштейны, выдерживая нужный угол уклона. Для стен с большой длиной (20 метров и более), может быть выполнено два вертикальных слива и, соответственно, двойной уклон линий крюков (к каждому сливу в отдельности).

   Установка кронштейнов под уклоном

2. Установка воронок предваряется выпиливанием отверстий для их монтажа. Размер такого отверстия должен соответствовать ширине горлышка воронки. Если он будет меньше – вода не будет успевать проходить через него, при слишком большом диаметре отверстия вода будет литься мимо воронки.

   Установка воронки для водоотвода

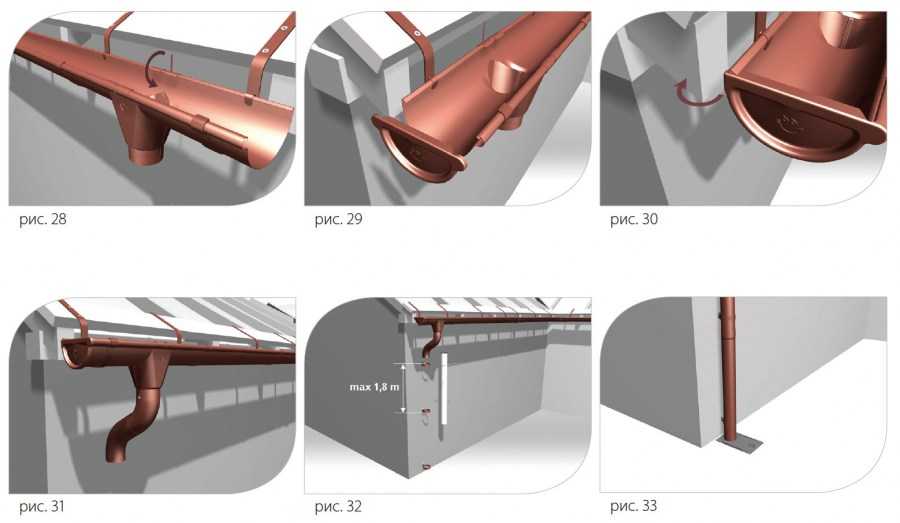

3. Желоба при помощи имеющихся на них пазов устанавливаются на кронштейны и после укладки фиксируются специальными приспособлениями.

   Крепление водосточного желоба своими руками

4. Торцевые части желобов закрываются заглушками с резиновыми уплотнителями. Важно обеспечить прочность крепления и герметичность стыков.
5. Отрезки желобов стыкуются специальными соединителями, имеющими уплотнители из резины. Обычно соединительные элементы имеют замки, позволяющие осуществлять сборку быстро и надежно. Сначала в соединитель устанавливается желоб со стороны, не имеющей замка, затем с противоположной. После этого замок защелкивается.
6. На воронки надеваются колена стоков, затем еще поворотные колена для коррекции положения вертикальной магистрали.
7. Трубы стоков соединяются с коленами и крепятся к стене хомутами.
8. На нижних концах вертикальных труб устанавливаются сливы (еще одно колено), после чего можно считать, что водослив с крыши своими руками выполнен.

Больше информации о том, какими преимуществами обладает пластиковый водосток для крыши, вы найдете в другой статье.

Водостоки входят в систему ливневой канализации. Как устроена ливневка в частном доме, читайте в отдельном материале.

Если вам интересно узнать, как сделать водосток из пластиковых труб для канализации, то советуем ознакомиться с этой информацией.

Обогрев водостока

Установка отливов на крышу своими руками с подогревом потребует дополнительных усилий и точного соблюдения правил техники безопасности, однако такие трудозатраты вполне оправдываются повышением эффективности и безопасности системы. Водостоки в этом случае защищаются от образования наледи, замерзания, образования пробок.

Возможны две схемы обогрева водостока:

• Внутренний обогрев предполагает прокладку обогревающего кабеля по дну желобов.
• Наружная схема – это монтаж обогревателя на нижней части ската крыши.

Внутренний обогрев водосточных желобов

Очевидно, что для обогрева водостока используются только специальные кабели во влагозащищенном исполнении.

Обслуживание водостока

Своевременное и правильное обслуживание водостока повысит эффективность работы системы и позволит обойтись без дорогостоящего восстановительного ремонта при аварии.

Одним из факторов риска является засорение системы мусором, в том числе, опавшими листьями. Для предотвращения их попадания в желоба рекомендуется устанавливать верхние защитные решетки.

Решетки защищают водостоки от попадания мусора

Важно: Тем не менее, дважды в год, осенью и весной, рекомендуется проводить капитальную очистку системы водостоков, поскольку засориться система слива дождевой воды с крыши может и из-за попадания частиц с небольшими размерами.

Легче всего очистить коммуникации с помощью напора воды. В домашних условиях это можно сделать, используя обычный гибкий шланг. После выполнения промывки необходимо собрать мусор и грязь с решеток.

Даже при обнаружении прилипшей к поверхности желоба грязи, нельзя применять для ее удаления острые предметы, отскребать появившиеся пятна и образования. В этом случае велика вероятность повреждения покрытия (полимерного или оцинкованного), которое неизбежно приведет к коррозии участка.

Особого внимания при очистке требуют проблемные участки (стыки, места поворотов, соединения желобов с воронками и пр.). В этих местах изменяется скорость потока, что повышает риск образования пробок. Способствуют его повышению и неровности поверхности на местах швов.

Если установка водостока для крыши своими руками выполнена качественно, предварительно схема точно рассчитана, а во время эксплуатации владельцы дома не пренебрегают необходимостью проведения профилактических мероприятий, долговечность системы будет максимальной. При этом водосток будет эффективно работать на протяжении всего срока службы, практически не требуя ремонта.

А хорошее состояние и работоспособность водосточной системы способна во многом повлиять на техническое состояние и долговечность самого здания.

Видео

Как проводится установка водостоков своими руками видео продемонстрирует наглядно.

Из чего сделать водосточную систему частного дома — монтаж своими руками | Своими руками

Содержание ✓

• ✓ СТАЛЬ ИЛИ ПЛАСТИК?
• ✓ МОНТАЖ БАКОВ СВОИМИ РУКАМИ
• ✓ На что обратить внимание при установке желобов?
• ✓ УСТАНОВКА КОРОНОК. КОЛЕН. ТРУБА
• ✓ КАК ОПРЕДЕЛИТЬ НЕОБХОДИМОСТЬ И КОЛИЧЕСТВО ТРУБ И ТРУБ?
• ✓ Монтаж водосточной системы своими руками – видео

Необходимость водосточной системы для загородного дома очевидна: уровень грунтовых вод позволяет собирать и отводить дождевую и воду с крыши, тем самым защищая от чрезмерного пересыхания и разрушения дощатый, кровля из гранита, а также фасад и цоколь здания. В ЗАГОРОДНОМ СТРОИТЕЛЬСТВЕ НАИБОЛЕЕ ВАЖНА ГИДРОИЗОЛЯЦИЯ ИЗ ЦИНКОВОЙ СТАЛИ, ОБЫЧНО С ПОЛИМЕРНЫМ ПОКРЫТИЕМ, ИЛИ ИЗ ПОЛИВИНИЛХЛОРИДА (ПВХ). КАК ИХ ПРАВО НА МОБИЛЬНУЮ?

СТАЛЬ ИЛИ ПЛАСТИК?

Организованная водосточная система предполагает, что вода стекает по скату крыши к карнизному свесу, откуда отводится в желоба, направляющие ее за пределы дома — в поверхностный водоотвод, канализацию или в другое место. Наиболее распространенные диаметры желобов 125, 132, 150, 170, 180 мм, диаметры труб 75, 82, 87, 90, 100, 110 мм.

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

Стандартная длина желобов и труб до 4 м. Помимо этих элементов, водосточная система включает в себя комплект аксессуаров: кронштейны крепления желобов, воронки, заглушки, внутренние и внешние углы, фитинги для желобов и труб, отводы, хомуты, тройники и др.

В качестве материалов для изготовления водостоков, труб и комплектующих чаще всего используют оцинкованную сталь (для качественных изделий с полимерным покрытием) или поливинилхлорид (ПВХ, «пластик»). Стали обладают хорошей прочностью и долговечностью, особенно если речь идет о водосточных желобах с полимерным покрытием. Однако их потребительские свойства во многом зависят от типа покрытия. Качественные покрытия (например, пурал) отличаются высокой устойчивостью к коррозии, УФ-излучению. механические нагрузки, перепады температур и т. д. Однако существует риск поцарапать или погнуть стальные желоба и трубы при монтаже.

Водостоки из ПВХ не подвержены коррозии и не выгорают под воздействием УФ-излучения (при условии качества продукции). По сравнению со сталью, пластик сложнее повредить при монтаже, а появившиеся на нем царапины хоть и сказываются на внешнем виде слива, но не отражаются на сроке службы.

Да и шум пластика в дождь чуть меньше. Однако есть у них и недостаток – значительное изменение размеров при изменении температуры. В связи с этим при их монтаже необходимо предусмотреть специальные термокомпенсационные элементы и конструктивные меры, позволяющие дренам расширяться и сжиматься без деформации. В большинстве случаев сечение желобов в стальных и пластиковых системах полукруглое или прямоугольное.

См. также: Водосточная система – что лучше и как установить

УСТАНОВКА БАКОВ СВОИМИ РУКАМИ

При покупке водосточной системы стоит внимательно отнестись к способу крепления желобов на карнизе .

Дело в том, что желоба можно крепить либо к лобовой доске, либо к первому ряду обрешетки (а в случае сплошной обрешетки – к ее краю).

Для каждого варианта крепления предусмотрены специальные кронштейны (также называемые держателями или крюками). Да и не у всех производителей в ассортименте есть кронштейны обоих типов, поэтому стоит обратить на это внимание при выборе водосточной системы. В каком случае предпочтительнее крепить держатели к передней доске?

В первую очередь при обшивке карнизного свеса перфорированными софитами, через которые подается воздух для вентиляции подкровельного пространства (что особенно важно для утепленной кровли).

При этом лобовая доска обычно располагается таким образом, чтобы на ней было удобно закреплять желоба на необходимом расстоянии от края кровельного материала. Однако перфорированные точечные светильники не всегда способны обеспечить требуемый приток воздуха. Более эффективный способ проветривания конструкции крыши – зазор, образованный брусками контробрешетки, прибитыми к стропилам.

Но этот способ предполагает, что лобовая доска расположена довольно низко по отношению к кровельному материалу, и поэтому кронштейны для желобов можно закрепить только на обрешетке. Отметим и такой нюанс: зимой на желобах образуется большая масса снега и льда, и под такой нагрузкой доска может сломаться. Поэтому рекомендуется крепить желоба только к доскам толщиной не менее 40 мм, хотя в этом случае крепление желобов к доске менее надежно, чем к обрешетке. В то же время крепления к лобовой доске вполне оправданы, когда домовладелец решил дополнить крышу водосточной системой после возведения здания. Ведь если бы в этой ситуации стояла задача закрепить кронштейны на обрешетке, пришлось бы демонтировать кровельный материал на карнизном свесе.

По тем же причинам крепление к лобовому стеклу становится оптимальным вариантом, когда нужно заменить старый водосток на новый. Добавим, что некоторые производители стальных водостоков предлагают нестандартные кронштейны для крепления к лобовому стеклу — с регулируемым углом наклона относительно него в пределах 45°. Такие держатели значительно упрощают процесс установки водостока.

На что следует обратить внимание при установке желобов?

Прежде всего, этап установки кронштейнов. Вне зависимости от материала дренажа рекомендуемый производителями шаг составляет, как правило, не более 600 мм. Если установить держатели на большем расстоянии, есть риск провисания желобов, что может привести к протечкам. Расстояние до ближайшего кронштейна от конца заглушки для торцевой части желоба, а также от края уголка должно быть 100-200 мм.

Таким образом, для пандуса длиной, например, 10 м требуется 18 крюков (10 м / 0,6 м + 1 = 18). Задумываясь о количестве и расположении держателей, следует учитывать, что технология монтажа многих стальных желобов предусматривает дополнительные кронштейны до и после стыка различных элементов системы: двух желобов, воронки с воронкой или уголка . На каком расстоянии от края крыши должен быть желоб? При таком, чтобы край кровельного материала не закрывал более трети его диаметра, тогда можно будет гарантировать сбор всей воды, стекающей со ската.

Высоту желоба следует устанавливать так, чтобы его внешний край находился на 10-20 мм ниже края пандуса, что, в том числе, минимизирует возможность отрыва желоба при лавине снега с крыша (нужно добавить, что для защиты от снега используется система снегозадержания в виде труб, сеток, уголков).

Для эффективного отвода воды и лучшего удаления грязи желоба монтируются с уклоном к трубе по карнизу карниза. Если на кровле имеются ендовы, то направление стока воды по желобам задается от ендов к фронтонам. Рекомендации по величине уклона варьируются в зависимости от производителя водосточной системы – от 1 до 3 мм на 1 изгиб. м корыто.

Многие умельцы предпочитают делать крутой уклон, считая, что при его увеличении вода из желоба будет быстро попадать в трубу и быстро втягиваться. В то же время специалисты предостерегают от такой «самодеятельности», поскольку эффективность отвода воды по трубам повышается при образовании в них водоворота (турбулентности), а для этого труба должна быть заполнена водой при малом расходе. ставка в корыте, что, собственно, и является значением рекомендуемого уклона.

Добавим, что при чрезмерном наклоне желобов возникают сложности с правильным размещением карнизного фартука (подтекания). Фартук (чаще металлический) предназначен для защиты деревянных элементов карниза и стропильной конструкции крыши от воды, стекающей с кровли в желоб (в том числе при сдувании капель ветром).

Также служит препятствием, препятствующим воде, особенно во время сильного дождя, переливаться через край желоба и смачивать фасад здания. Капельница крепится к обрешетке таким образом, чтобы ее нижний край был опущен в корыто (верхний край покрыт рубероидом). Однако если желоб установить со слишком большим уклоном, то на участке карниза, где желоб будет располагаться на значительном расстоянии от крыши, придется слишком низко опустить сифон, а это создаст проблемы для закрепления фартука на обрешетке и испортить внешний вид кровли.

Технология соединения желобов между собой, уголками, заглушками несколько различается в зависимости от материала, из которого изготовлен желоб. Например, водосточные элементы из ПВХ соединяются либо специальным клеем (осуществляя молекулярную, «холодную» сварку), либо муфтами, имеющими уплотнения из EPDM на обоих концах (такие муфты могут быть снабжены защелками). При устройстве водосточных желобов из ПВХ должны быть предусмотрены меры по компенсации расширения/сжатия водосточных желобов при изменении температуры.

В частности, можно свободно перемещать желоба в кронштейнах. При этом место примыкания желобов должно быть удалено от кронштейна не менее чем на 90 мм (это необходимо учитывать при выборе длины желоба). Кроме того, между краями соседних желобов, соединенных втулкой, оставляют зазор не менее 50 мм для расширения пластика при нагреве.

Наконец, некоторые производители предлагают разбивать линию желоба через каждые 10 м и устанавливать специальный расширительный элемент в виде двух частей, которые могут смещаться относительно друг друга по направляющим. Что касается стальных систем, то они часто снабжены соединительными деталями с уплотнителями из EPDM, обычно снабженными замками-защелками.

Проблемой, возникающей на многих кровлях с коньками, ендовами, многогранными выступами (эркерами), является необходимость обустройства желоба с нестандартными углами (90,125. 135° являются стандартными). Ряд производителей систем из ПВХ предлагают готовые уголки под заказ. Но можно расположить такие элементы на стройплощадке: вырезать желоба под нужным углом и скрепить их между собой клеем. Для стальных желобов готовых нестандартных уголков, как правило, не бывает. Их придется выполнять на месте: отрезать под углом желоба и наложить их внахлест (с учетом направления потока воды), либо промазав стык силиконовым герметиком (дополнить его можно заклепками) или пайкой.

Безусловно, угловые элементы, изготовленные в условиях стройплощадки. будет иметь меньший срок службы, чем готовая продукция. Обратите внимание: не рекомендуется использовать УШМ с отрезным диском для резки стальных желобов и труб во избежание повреждения покрытия, нанесенного на сталь (в результате нагрева или обжига горячей стружкой). Вместо ЭСМ следует использовать электрические или ручные ножницы по металлу или ножовку.

Ссылка по теме: Водосточный желоб своими руками для отвода дождевой воды с пользой

УСТАНОВКА КОРОНОК. КОЛЕН. ТРУБА

Вода, стекающая с крыши, попадает в желоба, а оттуда в приемные воронки. Чаще всего под воронку в желобе делают отверстие (например, с помощью дрели с коронкой), затем надевают желоб и закрепляют на нем.

Способы крепления различаются в зависимости от материала и производителя желоба. В частности, в случае желобов из ПВХ воронка может крепиться к желобу с помощью клея, но бывают и воронки в виде готовой детали, напоминающей муфту, к которой желоба присоединяются с двух сторон, что упрощает монтаж .

А в случае некоторых стальных желобов можно использовать воронки с защелками, обеспечивающими жесткое крепление к краю желоба. Для перехода от воронки к водосточной трубе предусмотрена конструкция из двух углей и промежуточной трубы. С помощью колен изгибаются и выступы на фасаде. Водосточная труба монтируется максимально близко к стене, в первую очередь для того, чтобы уменьшить ее колебания под действием ветровой нагрузки.

Труба крепится к стене хомутами, а хомуты крепятся метизами, которые выбирают исходя из рекомендаций производителя, формы хомута и материала стенки. Так, для бетонных или кирпичных поверхностей можно использовать стальные шпильки с пластиковыми дюбелями. Для деревянных можно использовать те же шпильки, костыли, шурупы и даже гвозди. Зажимы рекомендуется устанавливать не дальше 1-2 м друг от друга.

Производители предлагают два варианта соединения труб друг с другом: либо с помощью специальных муфт с раструбами,

, либо за счет раструбов, которые предусмотрены в самих трубах. Во втором случае колени, а иногда и готовые воронки имеют еще и гнезда для стыковки. В случае труб из ПВХ следует оставлять зазор 4-6 мм во всех раструбных соединениях для компенсации линейного расширения слива. Для этих же целей предусматривают жесткое обжатие хомутами только верхней части трубы и относительно свободное — нижней (ее задача — задать направление стока и исключить его колебания на ветру). Кроме того, жестко закреплены хомуты, удерживающие дренажное колено.

В случае стальных систем все проще — все крепления жесткие. Отводить воду из канализации можно по-разному. Проще всего из сливного колена на бетонное покрытие, а затем в грунт или в систему поверхностного водоотвода (ливневую канализацию). Рекомендуется, чтобы нижний край колена водостока располагался на высоте менее 150 мм над уровнем земли, чтобы снизить риск замерзания воды в трубе в зимнее время. Однако установка кабельной системы обогрева в желобе полностью устранит этот риск.

КАК ОПРЕДЕЛИТЬ НЕОБХОДИМОСТЬ И КОЛИЧЕСТВО ТРУБ И ТРУБ?

Водоотводящая способность водосточной системы зависит от конфигурации кровли (например, наличия/отсутствия концов), длины и уклона ската, диаметра желобов и труб и т.д. Примерный расчет предполагает определение площади крыши. Если она меньше 50 кв. м рекомендуется использовать желоб диаметром 100 и трубу диаметром 75 мм.

Если площадь 50-100 кв. м, то подходят желоба диаметром 125 мм и трубы диаметром 87 мм. Если площадь более 100 кв. м. вам потребуются желоба диаметром не менее 150 мм и трубы диаметром не менее 100 мм. Одна воронка способна собрать воду из желоба длиной до 10 м. Если стена длиннее, следует установить две воронки.

Монтаж водосточной системы своими руками – видео

Монтаж водосточной системы своими руками

Посмотреть это видео на YouTube

© Автор: Александр Левенко, замечательный специалист

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

Воронка – Решение проблем дренажа и эрозии

Что такое воронка?

В пригородных дворах часто развиваются депрессии. В округе Фэрфакс эти впадины технически не являются настоящими воронками. Настоящие воронки образуются в районах с известняковой породой и карстовой геологией, которые можно найти в других местах Вирджинии, но не в нашем регионе. Однако вода может проникать сквозь рыхлые слои почвы или плохо уплотненные участки, создавая подземные пустоты. Эти пустоты могут стать настолько большими, что «крыша» из почвы и травы проседает или разрушается, образуя большие дыры. Поскольку домовладельцы обычно называют их воронками, мы также будем их называть.

Воронки могут образоваться вдоль наружных стен, на лужайке или в саду. Они могут иметь различные формы и размеры и могут расти или углубляться как медленно, так и быстро. Во многих случаях провалы могут быть отремонтированы домовладельцем. Прежде чем приступить к ремонтным работам, необходимо определить размеры и причину провала.

Сначала используйте щуп, чтобы исследовать дыру. Насколько это глубоко? Насколько он широкий? Есть твердый пол?

Будьте очень осторожны при осмотре или работе в воронках. Обрушение стен воронки может привести к травмам или смерти. Никогда не залезайте в воронку глубиной выше уровня груди. Чем глубже яма и круче стены, тем больше опасность обрушения. Если вы совсем боитесь ремонтировать провал самостоятельно, наймите профессионала, который сделает эту работу за вас. Ландшафтные компании должны быть в состоянии выполнять большинство работ. Если вы считаете, что воронка может быть загрязнена, как в случае со старыми подземными резервуарами для хранения, обратитесь в Департамент здравоохранения округа Фэрфакс (703-246-2411, телетайп 711) и/или в фирму по восстановлению окружающей среды.

Выберите одно: Где провал?

Воронка находится рядом со строениями, наружными лестницами или пешеходными дорожками. »

Воронка во дворе. »

Воронки вблизи строений, лестниц или проходов

1. Воронки возле наружных стен или под лестницей

Воронки, образующиеся возле наружных стен или под наружными лестницами, обычно образуются из-за того, что почва вдоль конструкции была плохо уплотнена. В течение нескольких лет почва оседает и вызывает углубление или яму.

Советы по заполнению воронки

• Очистите участок. Удалите мусор, траву или другой мусор из углубления.
• Попытаться определить размеры ямы путем тщательного выкапывания и зондирования
• Постепенно заполняйте углубление насыпной почвой с высоким содержанием глины и низким содержанием песка. Не используйте гравий или камень в качестве наполнителя. Если вы это сделаете, вода будет просачиваться сквозь щели в гравии и создавать еще более глубокую полость под ним. Насыпьте несколько дюймов насыпной почвы на дно углубления и тщательно уплотните ее почвенной трамбовкой.
• Продолжайте этот процесс, пока углубление не окажется на одном уровне с землей. Вы можете захотеть переполнить яму, так как насыпной грунт может со временем уплотняться и оседать. Не забудьте убедиться, что земля находится под уклоном от фундамента, чтобы вода не скапливалась рядом со стенками фундамента. Земля должна иметь уклон от стен фундамента, в идеале с уклоном 5% на протяжении 10 футов. Оставьте участок на месяц или два, чтобы не образовалась новая воронка.
• Перед посадкой вы можете положить несколько дюймов верхнего слоя почвы или горшечной почвы над засыпанной территорией. Верхний слой почвы может помочь вам установить растительность.
• Посадите семена или используйте ландшафт по своему выбору.

2. Воронки под тротуарами

Воронки под тротуарами или проходами. Иногда под тротуарами или другими пешеходными дорожками могут образовываться углубления или ямы, а неровные бетонные плиты создают опасность споткнуться. Есть два возможных решения.

• Бетон под давлением можно закачивать под просевший участок тротуара до тех пор, пока он не поднимется до нормального уровня. Этот процесс называется подъемом бетонной плиты, и требуется профессиональная бетонная компания.
• Другой вариант — отшлифовать плиту верхнего уровня так, чтобы она стала на одном уровне с утопленной плитой, что исключает опасность споткнуться. Ландшафтная компания, имеющая опыт использования шлифовального инструмента, должна быть в состоянии выполнить эту операцию.

Воронка во дворе

Во дворе может образоваться воронка по многим причинам. Важно определить причину; это определит шаги, необходимые для исправления ситуации.

Перейти к (1) Воронки от крупного мусора во дворе | (2) Воронки рядом с закопанной трубой | (3) Подземный поток или родник | (4) Старые колодцы и коммуникации.

1. Воронки от крупного мусора во дворе

Эти три сценария имеют разные причины, но решения одни и те же.

Закопанные, гниющие обломки. Часто воронка образуется на большом открытом участке газона или сада. Распространенной причиной этого являются закопанные кусты, пни или мусор от прошлого строительства или другой деятельности. В течение нескольких лет кусты и мусор оседают или разлагаются, оставляя подземную пустоту. Поверхность земли оседает в пустоту, вызывая углубление на поверхности. Остатки обломков часто будут видны при небольшом копании.

Неудаленные пни. Пни, оставшиеся в земле после спила дерева, могут сгнить и привести к образованию воронки. В яме могут быть обнаружены части гниющего пня, или следы гниения на поверхности могут свидетельствовать о наличии старого пня.

Большие камни во дворе. Во время строительства дома, когда двор выровнен и утрамбован до окончательной формы, в почву могут быть зарыты крупные камни. Камни препятствуют даже уплотнению двора. Почва рядом с камнями будет защищена от уплотняющей силы тяжелой техники и останется более легкой и менее плотной, чем окружающая почва. Со временем эта плохо уплотненная почва может стать предпочтительным каналом для воды, которая может размыть полости и привести к депрессии.

Советы по заполнению воронки

• Очистите участок. Удалите все кусты, траву и другой мусор из углубления.
• Постарайтесь определить размер ямы путем тщательного раскопок и зондирования.
• Постепенно заполняйте углубление насыпной почвой с высоким содержанием глины и низким содержанием песка. Не используйте гравий или камень в качестве наполнителя. Если вы это сделаете, вода будет просачиваться сквозь щели в гравии и создавать еще более глубокую полость под ним. Насыпьте несколько дюймов насыпной почвы на дно углубления и тщательно уплотните ее почвенной трамбовкой.
• Продолжайте этот процесс до тех пор, пока углубление не будет заполнено. Вы можете захотеть переполнить отверстие и создать небольшой купол, так как вполне вероятно, что засыпной грунт со временем уплотнится и осядет. Оставьте участок на месяц или два, чтобы не образовалась новая воронка.
• Вы можете положить немного верхнего слоя почвы или горшечной почвы. Верхний слой почвы может помочь вам установить растительность.
• Покройте заполненную впадину ландшафтным дизайном на ваш выбор. Не забудьте убедиться, что новая градация не направляет воду на стены фундамента.

2. Воронки рядом с закопанной дренажной трубой, водопроводом или канализационной трубой

Воронка может образоваться рядом с закопанной линией ливневой, питьевой или сточной воды либо из-за плохо утрамбованного грунта, либо из-за протечки подземной трубы.

Плохо утрамбованный грунт вокруг закопанных дренажных, водопроводных или канализационных линий . Впадины иногда образуются в коммуникационных сервитутах, таких как водопроводные и канализационные линии, трубы ливневой канализации. Обычно это происходит, когда грунтовая насыпь над закопанными трубами не была должным образом уложена и утрамбована. Плохо уплотненная почва оседает в течение нескольких лет, образуя яму или неглубокую линейную траншею на поверхности земли.

Воспользуйтесь табличкой, чтобы узнать, есть ли на вашей собственности сервитуты. Табличка вашего участка укажет на наличие каких-либо сервитутов на вашу собственность. Трубы, проходящие через сервитуты, обычно обслуживают несколько жилых домов. Копии плат часто включаются в закрывающие документы по жилищному кредиту. Если у вас нет копии, ее можно получить в Отделе проверки разрешений на зонирование по телефону 703-222-1082, телетайп 711. Не все таблички можно получить в округе. Если в округе нет копии вашего планшета, обратитесь в кредитное учреждение, в котором была получена ипотека. Район охраны природы также может помочь вам определить, есть ли у вас сервитут на вашу собственность.

Если воронка находится в сервитуте, кому звонить? Знание расположения и типов труб и сервитутов поможет вам определить, действительно ли трубы являются причиной депрессии, и если да, то кто несет ответственность за устранение повреждений. Если труба находится в сервитуте, округ или коммунальное предприятие могут нести ответственность за устранение повреждений, хотя с вас все равно может взиматься плата за некоторые ремонтные работы. Чтобы сообщить о проблемах с ливневыми трубами, свяжитесь с отделом общественных работ — технического обслуживания и управления ливневыми стоками по телефону 703-877-2800, телетайп 711, и по номеру 703-323-1211, телетайп 703-239.-8498 при проблемах с канализацией.

Воронка рядом с частной линией? Линии, обслуживающие отдельные дома, как правило, не расположены в сервитутах и ​​не отображаются на плате. Частные линии меньше и неглубокие, и у них меньше шансов вызвать провалы, но если вы считаете, что ваша частная линия вызывает депрессию, вы можете связаться с Miss Utility, чтобы составить карту вашей водопроводной линии, или в Департамент общественных работ округа по телефону 703-324-5015. , TTY 711, чтобы составить карту вашей канализационной линии.

Негерметичность канализационных или водопроводных труб. В редких случаях протекающие канализационные или водопроводные трубы вызывают углубления на поверхности. Обычно их можно определить по запаху канализации и/или проточной воды на поверхности. Если вы считаете, что в водопроводе может быть утечка, но нет никаких признаков протекающей воды, проверьте свои последние счета за воду, чтобы увидеть, нет ли необычного увеличения. Вы также можете использовать платформу, чтобы увидеть, есть ли сервитуты на вашу собственность. Пожалуйста, позвоните в Отдел сбора сточных вод округа (703-250-2003, TTY 703-239).-8489), если вы подозреваете утечку воды, или Fairfax Water (703-698-5800, телетайп 711; или 703-698-5613, телетайп 711 в нерабочее время), если вы считаете, что у вас утечка воды. В любом случае не пытайтесь делать ремонт самостоятельно.

3. Подземный сток или родник

Иногда в сливной яме слышно бегущую воду. Если нет подозрений на утечку канализации или водопровода, вода, скорее всего, поступает из подземного источника, который находится выше впадины. Он размыл почву под поверхностью, образовав подземную полость. Поверхность земли оседает в полость, вызывая депрессию.

Управление подземным источником. В этих случаях поток воды нельзя остановить, но можно контролировать. Проблему может решить установка небольшого французского водостока или водосборника и трубы вверх по склону места эрозии для улавливания потока и замена эродированного участка насыпным грунтом. В некоторых случаях поток можно захватить и использовать в качестве источника воды для орошения или других целей. Поток должен быть тщательно направлен в подходящее место, чтобы не вызвать эрозию и затопление в другом месте. Если пострадавший район большой, вы можете нанять компанию по ландшафтному дизайну или дренажу для выполнения этой работы.

4. Старые колодцы и коммуникации

Этот случай является наименее распространенным, а также наиболее опасным. В некоторых районах дома были построены до того, как были проведены коммунальные услуги, поэтому у владельцев были колодцы, септические системы, цистерны и заглубленные резервуары для мазута, которые остались неиспользованными, когда в этом районе появились коммунальные службы.
