Как сделать самому комод: нюансы, схемы и чертежи сборки

нюансы, схемы и чертежи сборки

Опубликовано: 17.09.2016Рубрика: Готовые проектыАвтор: Ярошевич Елена

Комод относится к тем незаменимым предметам мебели, которые с легкостью находят свое место в интерьере жилой комнаты, прихожей, гостиной и даже офиса. Более удобной системы хранения, чем в выдвижных ящиках – придумать, пожалуй, невозможно. Именно поэтому вопрос как сделать комод своими руками интересует многих умельцев. Тут дело даже не в желании сэкономить. А в потребности реализовать именно то конструктивное решение, габаритные размеры и дизайн, которые обусловлены свободным местом и внешним видом остальной мебели.

Содержание

1. Как рассчитать и сделать комод своими руками
2. Комод своими руками схема и чертежи для расчета деталировки
3. Комод своими руками схема и чертежи засверловки корпуса и ящиков

Как рассчитать и сделать комод своими руками

Конструкция мебели должна быть практичной и долговечной. Производителями предлагается масса выдвижных систем, которые можно использовать для оснащения ящиков. Если опыта самостоятельного проектирования и сборки корпусной мебели у вас не так много рекомендую остановиться на следующих материалах и комплектующих:

• Корпус изделия, короб ящиков будет изготовлен из ламинированного ДСП толщиной 16 мм. В качестве кромки открытых торцов используется меламиновая лента или ПВХ толщиной 0,4-1 мм. Задняя стенка и днище ящиков – из ДВП, можно крепить внахлест, на мелкие гвозди или вставлять в паз.
• В бюджетных вариантах столешница комода своими руками и фасады также делают из ламинированного ДСП, только с более «серьезной» износостойкой кромкой по периметру – ПВХ толщиной 2 мм. Комод будет смотреться дорогим дизайнерским изделием, если столешница и фасады будут изготовлены из массива, фрезерованного МДФ, глянцевого материала – акрила или пластика.
• Роликовые направляющие уже отжили свое. Лучше использовать шариковые направляющие для ящиков, их ход намного плавней, а грузоподъемность – выше. Не рекомендуют делать комоды своими руками с шариковыми направляющими шире одного метра. Если ящики глубокие, следует усилить днище ребром жесткости.

Усиление широких и глубоких ящиков

• Узкие высокие комоды, а также те, которые будут устанавливаться в детскую комнату, в обязательном порядке крепят к стене. Все дело в смещении центра тяжести при открытии загруженных ящиков. Если, допустим, ребенок выдвинет все ящики одновременно – комод может опрокинуться прямо на него. Страшно подумать о последствиях. Поэтому в конструкции корпуса следует на этапе проектирования предусмотреть ребро жесткости вдоль задней стенки, за которое можно закрепиться к стене незаметно.

Комод своими руками схема и чертежи для расчета деталировки

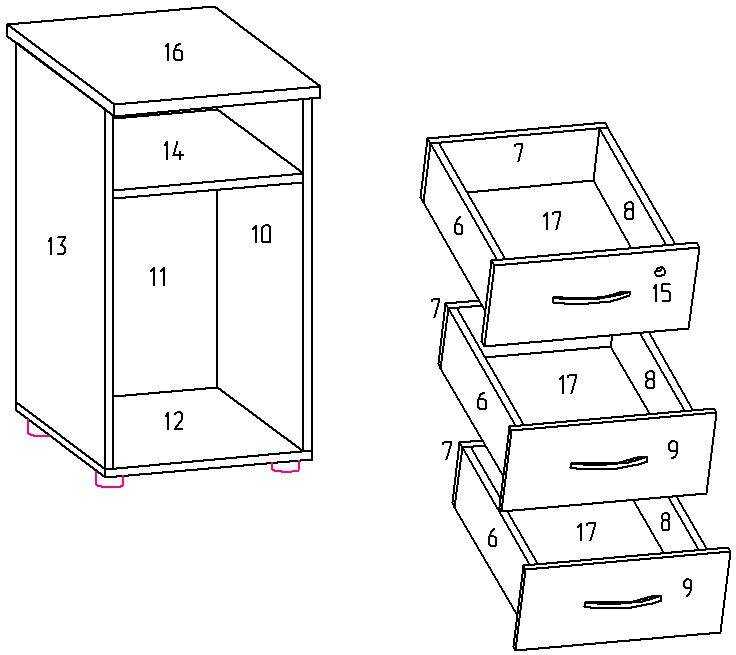

Конструкция комода предельно проста. Представляет собой корпус следующего вида:

Комод своими руками чертежи сборки

• Столешницу комода делают глубже на 20 мм (минимум), чтобы она «нависала» над фасадами. Глубина корпуса зависит от желаемой глубины ящиков. В расчетах отталкиваются от размеров направляющих:
• Шариковые и роликовые направляющие идут с шагом 50 мм, начиная от 250 мм и заканчивая 600 мм (250 мм, 300 мм, 350 мм, …, 500 мм, 550 мм, 600 мм).
• Чтобы ящик выдвигался полностью, его глубина должна соответствовать ширине направляющих (250 мм, 300 мм и т.д.). Корпус делают шире. Обычно делают запас 30 мм (с учетом возможности установки задней стенки ДВП в паз и ребра жесткости).

Деталировка на комод своими руками с габаритами 900х800х400 будет выглядеть следующим образом:

Деталировка комода своими руками

Комод своими руками схема и чертежи засверловки корпуса и ящиков

Для того чтобы сделать комод своими руками, схема и чертежи засверловки (расстановки крепежа) по деталям также понадобятся. Выглядеть общая схема будет практически одинаково, независимо от габаритных размеров самого изделия. Если мебель все-таки решено крепить к стене, задняя планка для крепежа столешницы просто развернется перпендикулярно.

Комод своими руками общая схема засверловки

По деталям разметка под засверловку будет выглядеть следующим образом.

Комод своими руками, разметка засверловки по деталям

Разметку под направляющие (роликовые или шариковые) лучше брать из инструкции, которая будет вложена внутри упаковки. Или на сайтах поставщиков мебельной фурнитуры. Например, МДМ-комплекта.
Разметка для крепежа роликовых направляющих:

разметка под крепеж роликовых направляющих

Разметка для крепежа шариковых направляющих:

разметка под крепеж шариковых направляющих

Роликовые направляющие крепятся под днище ящиков, шариковые – вдоль центра ширины короба ящика. В общем, на точные расчеты опытные сборщики редко «заморачиваются». Обычно делают все проще:

• Визуально делят высоту по внутренней стоевой на количество ящиков (в нашем случае четыре), расчерчивают центр – место крепления направляющих.
• Разделяют направляющие на две части, одну прикручивают к коробу с внутренней стороны, другую к боковине ящика.
• Задвигают ящики в комод. Если соблюдена соосность и нет перекоса, ящики будут двигаться легко, без препятствий.
• С помощью двухстороннего скотча ровно крепят фасады, не забывая про технологические зазоры (между ящиками – 3-4 мм).
• После того, как все фасады на комоде своими руками ровно распределены, можно засверлить отверстия под ручки (ставятся насквозь, на длинные винты со силиконовыми или металлическими шайбочками).

Если фасады объемные, а ручка одна по центру ящика или ассиметрично, лучше притянуть фасад изнутри на саморезы, 4х30. При фрезерованных фасадах будьте внимательны, чтобы саморез не попал в тонкую часть и не вылез наружу, повредив верхний декоративный слой.
Приведенный пример является базовым для комода с четырьмя ящиками. Опираясь на общую схему и чертеж, вы можете самостоятельно пересчитать модель на любые другие габариты: сделать комод уже или шире, выше или ниже, глубже или, наоборот, мельче.

комод своими руками с 4 ящиками

Как сделать комод своими руками

Что может быть удобнее и практичнее компактного и вместительного комода, который будет дополнять интерьер вашей спальни или прихожей своим уникальным дизайном? Наверное, пока ничего. А если  решитесь сделать комод своими руками, то вы еще и сэкономите на этом немалую сумму денег.

Несмотря на то, что в проектировании и сборке простого шкафа не нужны какие-то специальные навыки, качественное изделие под заказ или в мебельном салоне будет стоять в разы дороже по сравнению с изготовлением комода своими руками.

Именно по этой причине мы соберем сегодня один очень интересный (как по дизайну, так и по функциональности) комод, который я хочу установить в спальню.

Содержание

• Проектирование комода
• Сборочный чертеж комода
• Деталировка и спецификация проекта
• Сборка комода
• Важное дополнение

Проектирование комода

Перед тем, как заняться проектированием, нам нужно будет определиться с  местом, куда мы поставим комод. Следует внимательно измерить отведенное под него пространство. Особо следует обратить внимание на плинтуса, розетки, выключатели и другие предметы, которые могут помешать нормальному функционированию изделия.

Далее нужно определиться с внешними габаритами комода. Не стоит делать его слишком высоким и в тоже время узким, смотреться будет не очень.

Высоты в 800 мм будет более чем достаточно. Идеальной шириной будет 800-1200 мм.

Вообще перед проектированием советуем вам посмотреть нужную модель в мебельных журналах или в интернете (в режиме поиска картинок) и на ее основании делать уже свой комод.

Сегодня мы сделаем вот такой вот симпатичный комод:

У меня он будет на 4 выдвижных ящика и размером 1100*800*500 (Ширина*Высота*Глубина) . В одном интернет магазине его цена составляет 4000 грн, мы же потратим на него в четыре раза меньше денег.

Фасады комода выполнены из МДФ с ПВХ пленкой белый глянец. Верхняя и нижняя передние вставки, а так же столешница, тоже сделана из МДФ, но с ПВХ пленкой венге темный.

Чтобы удешевить стоимость изделия, дно, заднюю стенку и боковины мы сделаем из ДСП венге темный.

Спроектировать его можно в любой мебельной программе. Но это необязательно, можно изготовить комод и на основании картинки. Главное — определить детали, из которых он состоит.

Данный проект комода я делал в программе проектирования мебели PRO100. Если нужно, можете его скачать по ссылке ниже.

Ссылка на скачивание:

Скачать 3D проект комода

Сборочный чертеж комода

Если без 3D проекта можно обойтись, то чертеж нужно делать обязательно. Ведь именно по его схеме вы будете собирать свой комод.

Для создания сборочного чертежа можно воспользоваться карандашом и линейкой, но лучше делать его в электронном виде с помощью специальных программ по черчению Компас 3D или AutoCAD.

Такой чертеж еще удобен тем, что в самой программе (Компас 3D), инструментом «отрезок»  вы легко можете определить размеры любой отдельной детали, которые нам понадобятся для составления деталировки изделия. Подробно по работе с программой написано здесь.

На чертеже комода нужно показать минимум два вида: «спереди» и «сбоку» или «сверху». Это даст вам полную картину всех необходимых деталей и отступов.

Важные размеры и отступы:

• Толщина плиты (ДСП и МДФ) – 16 мм,
• Толщина направляющей (между боковиной ящика и стенкой комода) – 13 мм,
• Зазор между задней стенкой комода и задней стенкой выдвижного ящика – 10 мм минимум,
• Длина выдвижного ящика меряется по его боковине и при ее определении отталкиваются от длины направляющих (от 200 мм и до 800 мм, с шагом в 50 мм)
• Размер вкладного фасада: от общих габаритов 3 мм на зазор и 2 мм на кромку (по 1 мм на каждый торец).

В качестве примера вы можете скачать чертеж комода, который мы разбираем в данной статье.

Ссылка на скачивание:

Сделать комод своими руками — скачать чертеж

Деталировка и спецификация проекта

Пожалуй, это самый важный этап в изготовлении комода своими руками, здесь нужно быть особо внимательным, т.к. мы будем составлять список деталей, и определять их размеры, которые далее отдадим на распил.

Забиваем в спецификации необходимые детали с указанием их длины, ширины и толщины. Также же заносим название материала, где и по какой стороне нужно клеить кромку, и указываем фрезеровку торцов (только в МДФ).

Важный момент: при определении размеров фасадов ящиков нужно учитывать зазоры на отступы между ними. То есть, если по чертежу фасад комода имеет размер 1100*167 мм, нужно оставить зазор 3 мм между фасадами по высоте. Если фасад будет вкладной по всем сторонам – то зазор даем и по высоте, и по ширине.

Так же не забываем и про толщину, которую прибавит нам кромка. В деталировке высота нашего фасада составит: 167 – 3 (на зазор между фасадами) – 2 (на толщину кромки или ПВХ пленки) = 162 миллиметра.

Полученный список деталей несем на фирму, которая занимается распилом ДСП и изготовлением МДФ фасадов, и договариваемся по данному заказу. Сделанные детали напомнят вам конструктор Лего, который с помощью крепежа и фурнитуры достаточно легко можно собрать.

Так же обратите внимание на отступы под плинтуса при установке комода.

Тут есть несколько вариантов. Можно взять ножки высотой больше плинтусов, а можно просто запустить столешницу назад на 50 мм, как, например, это было сделано с данной моделью.

Здесь же мы подсчитаем необходимый материал, фурнитуру и крепеж  для сборки комода и заодно посчитаем, во сколько он нам обойдется.

Спецификацию можно сделать в обычном файле Excel. Для примера можете скачать мою:

Ссылка на скачивание:

Скачать спецификацию комода

Сборка комода

Необходимый крепеж:

• Конфирматы 6,4*50
• Пластиковые крепежные уголки
• Шурупы 3,5*16 и 3,5*30
• Гвозди толевые 1,2*25

Необходимый инструмент:

• Шуруповерт
• Конфирматное сверло 5 мм
• Бита под конфирматы
• Крестообразная отвертка
• Шило
• Линейка (рулетка) и карандаш

Принцип сборки комода довольно простой, но давайте вкратце все обговорим.

Все основные детали мы будем крепить с помощью конфирматов 6,4*50.

Делаем предварительное отверстие конфирматным сверлом и, с помощью шуруповерта и биты, ввинчиваем конфирматы.

Перед тем, как собрать «видимые части» комода, сразу можно потренироваться на выдвижных ящиках.

Фасад на ящик прикручивается шурупом 3,5*30. Это делается в самую последнюю очередь, уже после того, как вы установите направляющие. Крепится фасад сначала на двусторонний скотч, к фронтальной части ящика, выравнивается, а уже потом прикручивается.

ДВП ко дну ящика, или например, к задней стенке комода крепят толевыми гвоздями 1,2*25.

Столешницу можно закрепить как с помощью мини фиксов к боковинам, так и пластиковыми уголками с шурупами 3,5*16 к боковинам, или шурупами 3,5*30 к планкам жесткости.

Важное дополнение

Хочу обратить ваше внимание на то, что боковые стенки здесь смещены на 20 мм внутрь каждая (с обеих сторон). Поэтому при сборке очень важно открыть чертеж этого комода в электронном виде (например в программах Компас или Автокад) и просмотреть все необходимые расстояния!

Если вы проделаете всю необходимую работу, то поймете, что страшного в этом абсолютно ничего нет, а затраченные усилия определенно стоят сэкономленных денег.

Если по каким либо причинам данная модель Вам не подходит, можете посмотреть чертежи других комодов.

16 бесплатных чертежей комода своими руками, которые вы можете собрать уже сегодня

По

Стейси Фишер

Стейси Фишер

Стейси Фишер — эксперт по рукоделию, шитью и экономным находкам. Она делится своими знаниями о творениях своими руками, поиске халявы и составлении бюджета. Стейси была гостьей на «Шоу доктора Оз» и была представлена ​​​​в журнале Woman’s World Magazine. У нее почти два десятилетия опыта написания и редактирования.

Узнайте больше о The Spruce Crafts’
Редакционный процесс

Обновлено 14.04.22

Ель / Бейли Маринер

Используйте один из этих бесплатных чертежей комода своими руками, чтобы построить красивый комод или сундук, который добавит совершенно новый уровень стиля в вашу комнату.

Здесь есть довольно много бесплатных комодов, которые различаются по количеству ящиков, разным размерам ящиков, разной ширине и разной высоте. Вы обязательно найдете идеальный план для своей комнаты или комнаты любимого человека.

Все бесплатные планы комодов включают схемы, пошаговые инструкции по сборке, фотографии и списки материалов, которые помогут вам начать работу. Широкий спектр планов делает этот проект хорошим выбором для столяра среднего или продвинутого уровня.

• 01
  из 16

  Джен Вудхаус

  Это бесплатный план комода, который показывает, как построить комод с 11 ящиками — с восемью обычными ящиками и тремя меньшими в самом верху. Комод стоит на высоте более 3,5 футов от земли и имеет ширину более 5 футов.

  Весь этот план деревообработки можно скачать в виде 21-страничного PDF-файла. Первые несколько страниц включают список всех материалов, которые вам понадобятся, а также инструменты и предметы, которые необходимо вырезать, чтобы сделать комод.

  Другие страницы этого плана представляют собой пошаговые инструкции, каждая из которых содержит подробные чертежи и размеры.

  В House of Wood также есть план с 8 ящиками, который очень похож на комод, но без трех верхних ящиков.

  Комод с 11 ящиками своими руками от Джен Вудхаус

• 02
  из 16

  Шить Вудси

  У Аны Уайт есть бесплатный и простой план сборки этого комода от Sew Woodsy. Комод в конечном итоге будет иметь высоту более 2,5 футов и ширину 4,5 фута с семью ящиками, каждый из которых имеет глубину около 15 дюймов.

  Мне нравится этот план, потому что ему совсем не сложно следовать. Шаги ясны и легко читаются, и каждый из них имеет большую иллюстрацию этого конкретного шага, поэтому вы точно знаете, что вы должны делать.

  Перед началом шагов отображается полный список покупок и список вырезов, чтобы вы точно знали, что вам нужно, чтобы собрать весь комод.

  Очень широкий комод Kendal от Ana White

• 03
  из 16

  Шанти 2 Шик

  У Shanty 2 Chic есть план комода DIY, в котором используются колеса и фурнитура, чтобы дерево действительно выделялось, придавая ему немного индустриальный вид. В комоде 6 выдвижных ящиков, что дает вам достаточно места для хранения всей вашей одежды. Бесплатные планы включают общие инструкции, список вырезов, список материалов, схемы, фотографии и советы.

  Деревянный комод на колесах в деревенском стиле от Shanty 2 Chic/Ana White

• 04
  из 16

  Пристрастие 2 Сделай сам

  У Addicted 2 DIY есть бесплатный план комода, который строит красивый деревенский комод с 6 меньшими ящиками и большим шкафом в центре.

  В этот бесплатный план включено много деталей, включая загрузку проекта в формате PDF со всеми подробностями и даже видео о том, как его построить.

  Сделай сам деревенский комод из Addicted 2 Сделай сам

• 05
  из 16

  Шанти 2 Шик

  Комод имеет ширину 48 дюймов и стоит на высоте более 26 дюймов от пола. В этом комоде есть дверца и пять ящиков, а для легкого перемещения он на колесиках.

  Как и в другом плане комода Аны, она перечисляет все необходимые материалы, которые вам понадобятся для его сборки, включая список с подробным описанием необходимых разрезов, которые необходимо сделать для создания комода.

  Современный комод в стиле пэчворк от Shanty 2 Chic/Ana White

• 06
  из 16

  Деревообрабатывающий цех Рода

  Мне нравится план бесплатного комода в деревообрабатывающей мастерской Рода, потому что все четыре ящика имеют одинаковый размер, что делает его довольно простой сборкой.

  Вы можете точно увидеть, какие инструменты и материалы вам понадобятся для сборки этого комода, еще до того, как вы начнете. Сюда входит все, например, шуруповерт, рулетка, карандаш, наждачная бумага и т. д.

  Комод Rod’s Woodworking Shop имеет ширину 40 дюймов и высоту чуть более 48 дюймов. Иллюстрации и пошаговые инструкции позволяют довольно легко понять, как строить.

  Как сделать комод из деревообрабатывающей мастерской Рода

• 07
  из 16

  Шанти 2 Шик

  Этот комод на самом деле является частью плана кровати комода на платформе Shanty 2 Chic, но вместо этого его можно построить отдельно от кровати для отдельного комода.

  На этом плане вы можете увидеть как реальные фотографии строительства, так и подробные иллюстрации. Иллюстрации находятся в этом файле PDF, где вам будут показаны все конкретные размеры всех частей, из которых состоит комод. Кроме того, они имеют цветовую кодировку для удобства чтения.

  Комод с 6 ящиками своими руками от Shanty 2 Chic

• 08
  из 16

   Биттеррут своими руками

  Небольшой комод с 3 ящиками — отличное решение для небольшого пространства. Он отлично подходит для детской комнаты, но также может стать удобным комодом для взрослого. Создание комода может быть пугающим проектом, но этот бесплатный план проведет вас через каждый шаг.

  Комод с 3 ящиками DIY от Bitterroot DIY

• 09
  из 16

  Ее пояс с инструментами

  Вот бесплатный план комода DIY, который строит комод с 5 ящиками и дает вам возможность добавить пеленальный столик сверху, что делает его обязательным для детской.

  В рамках этого бесплатного плана вы получаете список материалов, список вырезов, схемы вырезания, пошаговые инструкции по сборке, схемы и цветные фотографии.

  Комод с 5 ящиками и пеленальным столиком от ее пояса для инструментов

• 10
  из 16

  дизайнов Studio C

  В Designs by Studio C этот комод имеет всего четыре ящика — два меньших рядом сверху и два больших внизу. Комод имеет высоту 34 дюйма, ширину 35 дюймов и находится на расстоянии 16,5 дюймов от стены.

  Обратитесь к списку пиломатериалов и распилов, чтобы понять все детали, из которых состоит комод. Также есть краткий список материалов, которые вам понадобятся, например, ручки шкафа и направляющие для ящиков.

  Мне нравятся планы Designs by Studio C, потому что часть процесса строительства, которая упоминается на каждом этапе, выделена определенным цветом, поэтому она действительно выделяется и ее легче понять.

  Бесплатный план комода от Designs by Studio C

• 11
  из 16

  Как стать специалистом

  Еще один бесплатный тарифный план предлагается через How To Specialist. У этого есть две дверцы внизу и два обычных ящика комода наверху. Этот комод чуть более 40 дюймов в высоту и 44 дюймов в ширину.

  Бесплатные планы деревообработки HowToSpecialist составлены очень хорошо, и этот комод не является исключением. Мне нравится, что все помечено цветом и буквой, на которые затем ссылаются на этапах и иллюстрациях. Это значительно упрощает выполнение инструкций.

  Простой план гардероба от How To Specialist

• 12
  из 16

  Мартин Новак / Getty Images

  Это уникальный комод, потому что, хотя в нем есть обычные закрытые пространства для ящиков, у него также есть открытая полка под верхней частью.

  Следовать этим инструкциям не составит труда, потому что список вырезок расположен в алфавитном порядке и на него ссылаются на всех этапах. Кроме того, иллюстрации процесса сборки имеют цветовую кодировку, чтобы отдельные этапы выделялись среди других частей комода. В дополнение к списку вырезов есть список инструментов, которые понадобятся.

  Комод Finea с 4 ящиками от More Like Home

• 13
  из 16

  Изображения героев / Getty Images

  Еще один бесплатный план комода исходит от The Design Confidential. Этот имеет ширину 57 дюймов с шестью ящиками, в которых есть вырезы для ручек.

  План комода Design Confidential объясняет, сколько пиломатериалов вам понадобится, что нужно вырезать, а также все необходимые инструменты и материалы (плюс ссылки для их покупки).

  Как и некоторые чертежи из этого списка, этот детализирован и снабжен высококачественными крупными иллюстрациями, показывающими точные размеры каждой части комода.

  Как собрать комод Steppe с 6 ящиками из The Design Confidential

• 14
  из 16

  Источник изображения / Getty Images

  Создайте вишневый комод с пятью ящиками с помощью этого бесплатного плана от Popular Mechanics. Отображается список материалов и вырезов, чтобы вы могли собрать все материалы перед началом работы.

  Эти шаги не так подробны, как инструкции, которые вы найдете в большинстве этих других планов комода, поэтому этот может быть немного сложнее построить.

  Как собрать классический комод Cherry с 5 ящиками от Popular Mechanics

• 15
  из 16

  Конфиденциальная информация о дизайне

  Также из The Design Confidential этот бесплатный план комода предназначен для создания комода, который имеет не только ящики, но и полки с обеих сторон. Ориентировочная стоимость создания этого комода составляет от 100 до 150 долларов.

  Нет необходимости задаваться вопросом, какие инструменты вам понадобятся для сборки этого комода, потому что все они перечислены для вас. Также показан список необходимых материалов, таких как ручки для ящиков и гвозди, а также список с подробным описанием каждой части комода, которую необходимо обрезать по размеру.

  Земля Нод Блейк Комод из The Design Confidential

• 16
  из 16

  Дуэйн Ридер / Getty Images

  Это еще один бесплатный план комода от Popular Mechanics, предназначенный для создания комода с тремя ящиками.

  В этом плане много текста, который вы должны прочитать, потому что в нем не так много рисунков или изображений. Тем не менее, в самом низу находится покомпонентное изображение всех частей, из которых состоит комод, вместе со справочными буквами к списку включенных материалов.

  Комод для рукоделия от Popular Mechanics

Как сделать современный комод —{Из фанеры и 2×4!}

В этом посте я покажу вам, как сделать современный комод в стиле середины века!

Комоды — моя любимая вещь в сборке. Есть так много способов построить коробку и добавить ящики, и так много стилей, которые вы можете использовать для этого.

.

Но мое сердце — современный стиль середины века! Так что, когда друг попросил меня построить современный комод середины века своими руками, я был в восторге от этого проекта!

.

Если вам не нравится дизайн середины века, у меня есть еще множество планов комодов на выбор здесь:

• Простой комод своими руками
• Комод своими руками Письменный стол
• Современный комод своими руками
• Комод с 5 ящиками своими руками
• Комод с 4 ящиками своими руками

Теперь, если вы задаетесь вопросом, почему именно этот комод является современным Когда я закончила, подруга, для которой я сделала это, захотела испачкать ее сама.

.

Итак, я собираюсь показать вам процесс сборки, но для завершения вам придется использовать свое воображение, ха-ха.

.

У меня есть планы для печати и подробная информация ниже, а также видео прямо здесь:

Этот пост содержит партнерские ссылки. См. политики.

For this DIY Modern Dresser, You Will Need:

Materials:

• 3 sheets ¾″ plywood
• 1 ¼ sheets ¼″ plywood
• (2) 2x4x8 boards
• Отрежьте 1 фанеру или 3/4-дюймовую фанеру, чтобы вырезать ножки из
• 1 1/4-дюймовые винты с потайными отверстиями
• 2 ½ ″ Винты карманных отверстий
• 2 ″ Деревянные винты
• 2 ½ ″ Деревянные винты
• (6) Пара 16 ″ Слайки с шариком

  04040404040404040404040404040404040404040404040404040404040404.

• Edge banding (optional)

Tools:

• Circular Saw
• Kreg Rip Cut & AccuCut Saw Guide (optional–a straight edge works, too)
• Miter Saw
• Drill/Driver
• Kreg Pocket Hole Jig
• Jig Saw
• Table Saw
• Nail Gun (optional)

Printable Plans:

Some Notes about this Modern Dresser Build:

Это действительно забавная сборка, сделанная почти полностью из фанеры. Чтобы дать комоду дополнительную опору снизу, нижняя рама сделана из 2х4.

.

Вы можете вырезать ножки для этого комода из материала 1x, материала 2x или фанеры по желанию. Я вырезал свой из обрезков тополя 1x, которые были у меня в магазине.

Габаритные размеры:

Шаг 1: Вырежьте фанеру и соберите основной ящик для комода

Я построил основной корпус этого комода и все ящики из березовой фанеры толщиной 3/4 дюйма.

.

Этот проект требует использования 3 листов, но если у вас есть обрезки, вы, вероятно, сможете использовать 2 полных листа и несколько обрезков, чтобы сделать последние пару фасадов ящиков.

.

Хотя я старался использовать как можно больше обрезков, мне все же пришлось вырезать несколько больших листов, и для этого я использовал циркулярную пилу и направляющие для резки.

СВЯЗАННЫЕ: Узнайте, как легко разрезать листы фанеры в этом посте.

После того, как у меня были вырезаны верхняя, нижняя и две боковые панели для корпуса комода, я приклеил немного железа на кромочную окантовку всех сторон фанеры, которые будут открыты.

СВЯЗАННЫЕ: Как наносить утюг на кромку для покрытия кромок фанеры.

.

После того, как окантовка была нанесена и детали отшлифованы, я использовал отверстия ¾″ и винты с отверстиями 1 ¼″, чтобы собрать основной корпус, как показано здесь.

СВЯЗАННЫЕ: Прочтите этот пост о том, как использовать приспособление для карманных отверстий.

.

Я использовал столярный клей на всех этих соединениях ВМЕСТЕ с шурупами для более жесткой фиксации.

Шаг 2. Установите разделительную панель среднего комода

Когда клей на основном корпусе высох, я вырезал и установил среднюю разделительную панель. Я обрезал его так, чтобы он был на 1 дюйм уже основного корпуса комода, чтобы я мог установить его на расстоянии 1 дюйм от переднего края.

Я снова использовал карманные отверстия и винты и довольно часто дважды проверял, чтобы он был в центре коробки.

Шаг 3: Установите разделители ящиков современного комода

Для этого я использовал обрезки фанеры, но вы также можете использовать доски размером 1×3 или аналогичного размера. Они не должны быть точной ширины, так как они в основном только для внешнего вида.

.

Я нашел несколько тонких полосок в куче фанеры и обрезал их, чтобы они поместились между боковинами комода и разделительной панелью.

.

После нанесения кромочной ленты на передние края я приклеил и прибил два вверху и два внизу, оставив их на расстоянии 1 дюйм от переднего края.

Затем я просверлил карманные отверстия, чтобы прикрепить 4 посередине. Они должны были находиться на расстоянии 8 ½ дюйма друг от друга, поэтому я вырезал прокладочный блок, чтобы удерживать их на месте, пока я вкручиваю винты. Опять же, они также были вставлены на 1 дюйм от переднего края.

.

На этом основная рама комода завершена, так что теперь пришло время перейти к моей любимой части каждой сборки — выдвижным ящикам.

Шаг 4: Установите направляющие для ящиков

Я использовал 6 пар 16-дюймовых направляющих для ящиков на шарикоподшипниках для сборки этого современного комода своими руками.

У меня есть подробное руководство по установке направляющих для ящиков, но я просто установил эти 1-дюймовые вставки с переднего края комода прямо над каждой разделительной частью.

.

Прежде чем закручивать винты, я убедился, что все направляющие квадратные и прямые.

Шаг 5: Изготовление современных ящиков для комода

Я оторвал несколько полос шириной 7 дюймов от фанерного листа толщиной ¾ дюйма, чтобы вырезать ящики для ящиков. Затем я вырезал все части ящиков из этих полос на торцовочной пиле, чтобы сделать 6 одинаковых ящиков, таких как этот.

.

Я также обрезал 1/4-дюймовые фанерные панели днища по размеру.

Нижняя фанерная панель находится внутри пазов, вырезанных на боковых сторонах ящика, поэтому после того, как детали были вырезаны, я начал вырезать эти пазы. Я установил высоту лезвия настольной пилы и направляющую планку и начал резать пазы размером ¼ дюйма. (Вместо этого вы также можете использовать маршрутизатор. )

.

Меня довольно часто спрашивают, нужен ли для этого пильный диск на настольной пиле. И нет, определенно нет.

.

Я регулирую направляющую планку и отрезаю лезвие по ширине, затем снова регулирую направляющую планку, чтобы резать лезвие другой ширины так, чтобы расстояние между внешними пропилами составляло ¼ дюйма.

Затем я снова подгоняю и подчищаю середину, чтобы получить промежуточный выступ ¼ дюйма. Это немного дополнительная работа, но так же, как и замена лезвия всего за несколько быстрых разрезов. Что бы ни работало… работает 🙂

После того, как все мои выступы были вырезаны, я обвязал верхние части ящиков, просверлил карманные отверстия и собрал ящики с помощью шурупов с карманными отверстиями 1 ¼″, как показано здесь.

Шаг 6. Установка ящиков современного комода

После того, как все шесть ящиков были собраны, я установил их в корпус комода.

Шаг 7: Добавление фасадов ящиков

Я установил эти фасады ящиков с помощью шурупов 1 ¼ дюйма изнутри ящиков так, чтобы они закрывали отверстия ящиков и находились на расстоянии ⅛ дюйма от стенок комода.

Дизайн требовал оставить большую часть этих разделителей открытыми и оставить больше места, чем обычно, между фасадами ящиков. Здесь нет ничего научного или технического — это просто для красоты.

.

Так что, если вы хотите увеличить фасады ящиков, чтобы скрыть перегородки, вы определенно можете это сделать.

Теперь корпус комода готов, осталось только основание.

Шаг 8: Сборка базовой рамы современного комода

Я построил базовую раму, используя 2×4. Это совершенно необязательно, но я пропустил 2×4 через рубанок и обрезал закругленные края 2×4, чтобы немного их почистить.

СВЯЗАННЫЕ: Посмотрите этот пост о том, как удалить закругленные края платы.

.

Затем я обрезал части базовой рамы по длине и просверлил карманные отверстия на концах коротких частей, чтобы собрать раму 2×4, которая поможет выдержать вес комода в середине.

Я собрал эту сверхпростую раму, используя винты с потайными отверстиями, убедившись, что деталь находится по центру посередине.

Шаг 9. Вырежьте ножки комода

Для ножек я использовал обрезки тополя, которые были у меня в магазине. Но вы также можете использовать стандартную 1x древесину или фанеру 3/4 дюйма для ножек, если хотите.

.

Я использовал этот же дизайн ножек в нескольких проектах в прошлом, поэтому, если они выглядят знакомыми, вы можете узнать их по лежанке для собаки , подставке для собачьей миски и мягкой скамье для хранения , которую я построил ранее.

На самом деле я вытащил схему из этих чертежей, чтобы скопировать ее для этой сборки, и перенес рисунок на свой кусок тополя.

.

После того, как я вырезал первую ножку лобзиком, я отшлифовал ее и использовал в качестве шаблона, чтобы вычертить еще три из той же доски.

Шаг 10. Установка ножек современного комода

После того, как все они были отшлифованы, я вытащил основание и использовал столярный клей, угольник и пару шурупов 2 ½ дюйма на каждую ножку, чтобы прикрепить их к каждому углу в угол 45 градусов.

Когда основание было собрано, осталось только прикрепить его к комоду.

Шаг 11: Прикрепите основание к основному корпусу комода

Поскольку комод был очень тяжелым со всеми установленными ящиками, я снял их, перевернул вверх дном и отцентрировал основание на дне.

Я использовал несколько 2-дюймовых шурупов, чтобы прикрепить основание к нижней фанерной панели, а затем перевернул его обратно.

Шаг 12: Прикрепите заднюю панель

И, наконец, я прикрепил степлером фанерную подкладку толщиной 1/4 дюйма к задней части комода и переустановил ящики.

И теперь она готова к морилке или покраске, или к чему бы вы ни хотели ее закончить. Честно говоря, мне нравится незаконченный вид, но я знаю, что это, вероятно, не популярное мнение, ха-ха.

Вы можете добавить ручки или кнопки или не использовать их для более минималистского вида. Но если вы хотите обойтись без оборудования, вы можете вместо этого использовать направляющие ящика, которые вы можете открыть, нажав на них.
