Как сделать ворота своими руками из профнастила, профиля на даче

Как сделать ворота своими руками – вопрос, актуальный для многих. Самостоятельно выполненная работа позволяет значительно сэкономить денежные средства. Установить ворота под силу любому владельцу частного дома, если он имеет навыки в строительстве.

Содержание:
Как сделать распашные ворота своими руками;
Как сделать распашную конструкцию из профилированной трубы;
Видео;
Монтаж распашных ворот своими руками;
Установка опорных столбов;
Монтаж створок;
Изготовление ворот из пиломатериала;
Монтаж деревянных ворот;
Дополнительные операции.

Среди многообразия воротных сооружений большим спросом пользуются распашные. Конструкция проста в установке, имеет долгий срок службы. Материалы для строительства доступны и недороги.

Как сделать распашные ворота своими руками

Распашные ворота своими руками сделать нетрудно: это одна из самых легких в исполнении конструкций. Строительством занимаются после установления забора.

Первый шаг – изготовление каркаса. Основу делают из профильных труб или стальных уголков. Предварительно определяют размеры будущего изделия, количество материала, рисуют подробный чертеж.

Стандартная ширина въезда равняется 3 м, высота – 2 м. В нижней части оставляют зазор 5-10 см.
Ворота состоят из двух створок. Для придания жесткости и строгой геометрической формы каждая конструкция усиливается горизонтальными и вертикальными прожилинами. Роль прожилин выполняют металлические трубы сечением 20х20 мм, 20х40 мм.
Варианты местоположения калитки влияют на количество опор. Она может располагаться в воротном полотне или быть отдельным элементом. В последнем случае для решения вопроса с калиткой требуется установить дополнительную опору.
Распашные ворота своими руками можно сделать при наличии ряда инструментов и специальных приспособлений. Список инструментов для проведения работ:

Сварочный аппарат, электроды.
Болгарка с отрезными и абразивными кругами.
Бур, лопата.
Шуруповерт, самонарезающие шурупы по металлу.
Молоток.
Измерительные приборы: рулетка, уровень, отвес, строительный угол.

Как сделать распашную конструкцию из профилированной трубы

Ворота своими руками нетрудно изготовить из металлопроката; материал характеризуется небольшим весом и высокой прочностью.
Для строительства годится прямоугольная и квадратная труба сечением 30х20 и 60х30. Сборка створок происходит на идеально ровной поверхности. Если на участке таковой нет, придется изготовить ее своими силами. Этапы изготовления створок:

Определяют размер одной половины ворот: ширина проема делится на 2. После расчета металлопрокат режут на части: 4 отрезка, равных величине высоты и 4 – ширине створок.
На горизонтальной плоскости раскладывают части основы. С помощью строительного угла выставляют прямые углы. Для проверки точности прямоугольной формы конструкции измеряют диагонали. Если их значения равны, работа выполнена правильно.
Сваривают стыки частей створки. Нарезают и приваривают прожилины. По окончании сварочных работ швы шлифуют.

Видео про монтаж откатных ворот своими руками:

Монтаж распашных ворот своими руками

Как сделать распашные ворота своими руками прочными и долговечными? Для действенного результата нужно соблюдать алгоритм сборки конструкции. Установка обшивки проводится после монтажа основы, иначе изделие станет тяжелым и громоздким.

Первым делом необходимо установить опоры. Их делают из профматериала сечением не менее 100х100 мм. Размер равен высоте ворот плюс метр на подземную часть.

Установка опорных столбов

Ворота своими руками хочется изготовить так, чтобы они радовали отличным качеством. Добиться желаемого результата без правильной установки опорных столбов не получится.

Для опор выкапывают яму глубиной не менее метра, размером 50х50 см.
Дно укрепляют слоем бетонного раствора или устройством щебневой подушки.
Опорные стойки устанавливают в подготовленные ямы.
С помощью уровня столбы выравнивают по горизонтали и вертикали.
Опоры заливают бетонным раствором.

Монтаж створок

На расстоянии 20-30 см от низа и верха основы приваривают по 2 петли.
Створки устанавливают в воротный проем на кирпичи. Проверяют на соответствие горизонтального и вертикального уровней.
Петля соединяется с парной; последняя приваривается к опоре. Операция выполняется с остальными петлями.

Монтаж профнастила

Профнастил укладывают на идеально выровненную поверхность, делают разметку и отрезают ножницами для резки металла. Обшивку располагают внахлест, крепят саморезами. Оптимальное расстояние между крепежом – 15 см.
Ворота своими руками считают установленными по окончании монтажа профнастила.

Изготовление ворот из пиломатериала

Как сделать распашные ворота своими руками из пиломатериалов известно многим. Процесс с небольшими отличиями аналогичен этапам монтажа изделий из профматериала. Для производства работ потребуется брус для изготовления рамы, доски для монтажа обшивки, комплект навесных петель для дерева.
Соединение элементов при изготовлении основы из дерева происходит при помощи специального крепежа – нагелей. Их вставляют в заранее приготовленные отверстия и закрепляют саморезами.
Для придания твердости створкам используют промежуточные элементы. Обшивка из дерева сама создает достаточную жесткость. Крепится болтами или саморезами.

Монтаж деревянных ворот

Опорами служат бревна. Устанавливаются по одинаковой схеме с металлопрофилем. Особого внимания требует процесс гидроизоляции: обработка смолой, битумом, рубероидом обязательна.
Детали для открывания и закрывания половинок состоят из 2-х пластин. Одни крепят на полотно створки. Конструкцию устанавливают в воротный проем, выравнивают, проверяют на отсутствие перекосов. Вторые половины пластин крепят к столбу. Таким образом следует приварить все петли.
Остается обработать готовое изделие антисептиком и покрасить.

Дополнительные операции

Установка декоративных элементов и механических устройств фиксации делают работу по строительству завершенной.
Как сделать ворота своими руками становится понятным после ознакомления с технологией установки. Процесс доступен практически всем. Главное, не бояться трудностей и следовать инструкциям. Тогда въездная конструкция станет изюминкой усадьбы и законной гордостью хозяина.

Распашные ворота своими руками – чертежи, изготовление, установка

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

Распашные ворота своими руками – изготовление

Прежде чем перейти к описанию процесса устройства ворот, сделаем акцент на их плюсах и минусах.

Преимущества распашных ворот:

простая конструкция;
относительно низкая цена;
нетребовательны в обслуживании;
длительный срок эксплуатации;
прочность;
простота эксплуатации;
неограниченная возможность выбор дизайнерских решений и формы;
отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот;
возможность установить автоматику.

Недостатки:

необходимость предусмотреть довольно много места для открытия-закрытия;
необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

отделочный (облицовочный) материал для обшивки;

петли;

задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

болгарка. Предназначена для резки и шлифовки металлических заготовок;
нарезные диски;
шлифовальные диски;
сварочный аппарат;
электроды;
рулетка;
строительный уровень;
уголок;
молоток;
лопата;
мастерок.

Вспомогательный:

компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
дрель. Если понадобится для крепления обшивки ворот;
клепатель, а также заклепки к нему.

Материал

труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

замки. Могут быть механические и электромеханические. Выбор на усмотрение;

краска. Нужна для окраски стоек и/или обшивки;

обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

этап – установка стоек для навешивания ворот.
этап – изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

1 этап – установка столбов распашных ворот

В качестве стойки могут быть использованы:

профильная труба. Выбор сечения трубы обоснован выше в разделе «материалы»;

бетонный столб – приобретенный или залитый на месте;

кирпич или натуральный камень. Последний используется больше для облицовки из-за своих нестандартных размеров;

деревянный брус (100х100).

Способы установки столбов/стоек:

Способы установки столбов для ворот — забивка

Трубу можно забить на глубину около полутора метров

Такой способ установки наиболее быстрый, выгодный (нет расходов на бетон), есть возможность заменить стойку. Главное, при устройстве столбов этим методом – выдержать уровень. Это позволит избежать перекоса ворот.

Материал подготовлен для сайта www.moydomik.net

Способы установки столбов — бетонирование с армированием и безОпорный столб укрепить с помощью бетона (забетонировать), т.е. сделать, своего рода, фундамент для основания ворот.

Мы опишем второй, т.к. для первого нужна грубая сила и подходящий грунт.

Установка воротных столбов

Последовательность выполнения:

Выкопать или пробурить земляным буром котлован глубиной не менее 1 метра. Диаметр бура должен составить не менее 200 мм, при сечении трубы 100х100.
Глубина зависит от глубины промерзания грунта в регионе установки. Ширина сторон определяется качеством грунта и габаритами опор (трубы, дерева, бетона).
Устраиваем песочно-щебневую подушку под бетон. Ее высота – 150-200 мм. Назначение – не допустить, чтобы стойка углублялась и создать основу для бетонирования.
Устанавливаем столб и ровняем его с использованием строительного уровня.
Готовим бетон и заливаем стойку.

Выстоять забетонированные столбы должны в течении 7 дней, не меньше. Бетон должен хорошо застыть. Во время застывания бетона периодически смачивайте его водой. Конечно, трещины на такой незначительной площади не столь опасны как, например, при трещинах в фундаменте дома. Но лучше их избежать.

Совет: Если использовать не трубу, а кирпич или бетон – глубина углубления также будет составлять 1 м.

Армирование столбов для ворот

Для надежности стойки нужно армировать. А также, заранее вывести два-три арматурных закладных для крепления петель.

2 этап – изготовление распашных ворот

Последовательность самостоятельного устройства.

Место установки и внешний вид распашных ворот

Это та исходная точка, с которой начинается вся работа. Часто место установки оказывает непосредственное влияние на внешний вид конструкции.

Например, вам нужно поставить ворота на задний двор, на въезд в сад или огородить будущее место строительства. Тогда и материал, и конструкция будут максимально упрощенными.

Если это будут парадные ворота или в гараж – тогда и затраты будут выше.

Размеры распашных ворот

В идеальном случае ворота делают вместе с забором. Однако, если у вас, например, живая изгородь или вы расширяете проезд и нужны новые ворота – следует точно замерять размеры.

Совет: Старайтесь делать распашные ворота в одном стилистическом решении с забором.

Важно замерять высоту и ширину проема под ворота. Замеряя высоту, учтите, что внизу ворот обычно оставляют технический просвет. Его величина зависит от покрытия подъездных путей. Если у вас в районе ворот положен асфальт, плитка или бетон – тогда достаточно 5-7 см просвета. Если грунт не укреплен (растет трава), а поверхность не ровная – тогда около 10 см. Технический просвет нужен еще и для того, чтобы снизить ветровую нагрузку, в том, случае если будущие ворота сплошные, без вентиляционных зазоров.

Также нужно предусмотреть наличие достаточного зазора между створками. Это позволит нивелировать незначительное смещение стоек.

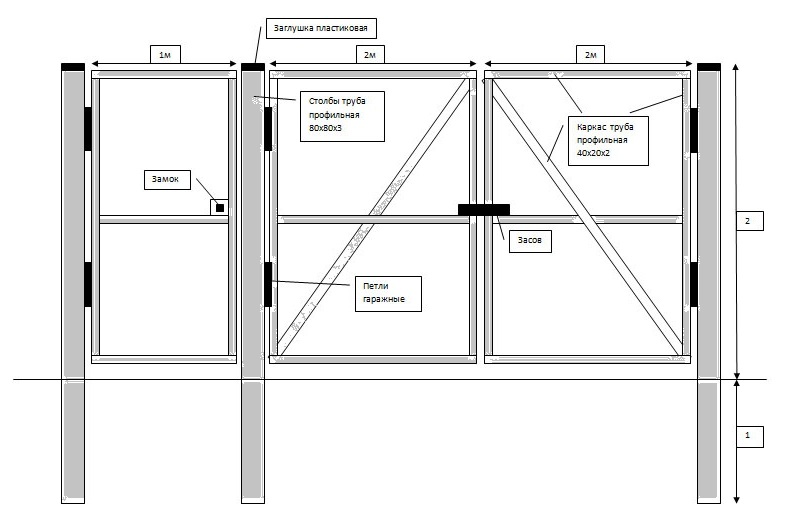

Чертеж распашных ворот

Имея в своем распоряжении чертеж и схему конструкции распашных ворот, легко просчитать количество необходимого материала.

Старайтесь делать такую раму для ворот, чтобы ее размеры соответствовали размерам предполагаемого финишного материала. Так вы облегчите себе процесс монтажа и избежите соединительных швов на лицевой поверхности ворот. К примеру, стандартная ширина профнастила ПС-10 1 100 мм.

Совет. Осуществляя расчет, используйте рабочую, а не общую ширину отделочного материала.

На рисунке приведена схема рамы для распашных ворот, которую мы возьмем за основу.

Схема рамы для распашных ворот

Используя этот чертеж, как базис, можно рассчитать количество материала, места крепления и параметры труб и отделочных материалов.

В нашем примере – рама, это сварная конструкция. Она будет изготовлена из трубы или металлического профиля. Но можно использовать и дерево. Если, например, у вас полностью деревянные ворота.

На рисунке видно, что рама имеет квадратный вид и внутренние перемычки. Они нужны, чтобы придать раме жесткость.

Учтите, данная схема приведена для распашных ворот, которые не обустроены калиткой. Калитка располагается отдельно. Если же вы решите, сэкономить место и врезать калитку в ворота – предусмотрите эту потребность создавая, чертеж рамы для распашных ворот.

Расчет распашных ворот

Для рамы, которая приведена на схеме понадобится следующий материала:

профильная труба 60х40 – 22 метра – для периметра рамы и перемычек. Эта труба будет крепиться к стойкам и держать всю конструкцию;

профильная труба 40х20 – 15 метров – для внутреннего каркаса (усиления периметра). Именно, на эту трубу будет крепиться материал обшивки ворот.

Обычно трубы продаются погонными метрами, так что лучше сразу брать те размеры, которые вам нужны. Помимо прочего, это упростит вам доставку.

Резка и шлифовка труб

На этом этапе происходит изготовление составляющих рамы. Трубы отрезаются нужной длины и шлифуются.

Шлифовка нужна для того, чтобы очистить трубы от ржавчины. Если металл смазан маслом – его нужно устранить с использованием растворителя (чаще всего бензина).

Сварка распашных ворот

При осуществлении сварочных работ, помните плавила техники безопасности. Лучше, когда этот вид работ выполняет специалист. Так качество сварных соединений будет выше. Да и внешний вид более красивым.

При сварке важно осуществлять стыки так, чтобы уберечь трубу от затекания воды. В противном случае, в нее попадет вода или снег. Зимой он замерзнет, а с потеплением начнет расширяться. Это неизбежно приведет к расширению стенок трубы. И, как следствие, к деформации всей конструкции.

На нашем примере внутренние трубы приварены в виде квадратов. Но это не имеет принципиального значения.

Шаг сварочного крепления внешнего и внутреннего каркаса (трубы 60х40 и трубы 40х20) – 250-300 мм. Соблюдайте шахматный порядок. Так трубы, при тепловом расширении не порвут сварочный шов.

Некоторые чертежи рам для распашных ворот приведены ниже.

Распашные ворота с калиткой (реальный пример)Ребра жесткости на автоматических распашных воротах из профнастила

Чем больше ребер жесткости, тем большую ветровую нагрузку смогут выдержать ваши ворота.

Если зашивать забор отделочным материалом, тогда приваривайте трубу в середине наружного. Так, проще обозначить место крепления обшивки.

Грунтовка

Не важно, какой материал использовался для изготовления каркаса – металл или дерево – его нужно грунтовать. Грунтовка позволит продлить срок службы лакокрасочного покрытия и сделать процесс его нанесения более приятным.

Особенно тщательно грунтуются места сварки.

Задвижка и петли для распашных ворот

Как приварить петли на воротаКак приварить петли на ворота?

Петли привариваются к каркасу и к стойкам (столбам). Если стойка выполнена из кирпича, а отвод арматуры не был предусмотрен, тогда нужно сначала к кирпичу прикрепить дюбелем швеллер, а затем приварить петлю.

Разновидности петель представлены на фото

Варианты устройства петель для распашных воротВиды петель для распашных ворот

Механизм задвижки выбирается тот, который вам больше по душе. Наиболее распространенным и простым в изготовлении является такой, как представлен на фото

Механизм задвижки для распашных ворот

Финишная отделка распашных ворот

Покраска каркаса

Предварительно каркас нужно протереть от пыли. Для окрашивания подойдет любая краска. Наносить краску лучше краскопультом, так она ляжет ровнее, а работа пройдет быстрее. Использовать кисточку, тоже можно. В этом случае процесс несколько затянется, а расход краски будет меньше.

Наносить краску лучше в несколько слоев.

Крепление отделочного материала

Обшивка ворот возможна до и после установки каркаса на стойки. Для этого на внутреннюю трубу (40х20, в нашем примере) крепим обшивку. Способ крепления и крепежи зависят от отделочного материала.

Чем обшить распашные ворота

Используются следующие материалы:

Профнастил

Преимущества – невысокая цена, широкий диапазон цветов, малый вес. К недостаткам можно отнести: сложность замены (сложно подобрать цвет, т.к. лист слегка выгорает, плюс, оттенок зависит от партии и производителя). А также, возможность повредить при монтаже и высокая парусность.

Рекомендуем подробное описание, как сделать распашные ворота из профнастила своими руками

Распашные ворота из профнастила

Дерево

Преимущества – доступность, красивый внешний вид натуральной древесины, легкость замены. Недостатки – требовательность в уходе. Со временем дерево может рассохнуться, что приведет к появлению трещин.

Распашные ворота из дерева

Металлический лист

Достоинство – прочность. Недостаток – значительный вес.

Распашные ворота из металла

Ковка

Достоинства – неограниченность дизайнов. Недостаток в том, что сделать кованые ворота своими руками под силу только специалистам.

Кованые распашные ворота

Стальная сетка

Преимущество – низкая стоимость, высокая скорость работы, малый вес. Недостаток – невысокие эстетические свойства, прозрачность забора делает доступными для обзора всю территорию двора.

Распашные ворота из стальной сетки

Сетка рабица

Характеристики те же. Больше подходит для установки технических ворот.

Рекомендуем – устройство ворот из рабицы своими руками.

Распашные ворота из сетки рабицы

Комбинированные

Основу такой комбинации чаще всего составляет ковка, что позволяет придать воротам любую форму. А закрытость им придает обшивка изнутри деревом, металлом, профнастилом или поликарбонатом. Примеры таких ворот на фото

Распашные ворота комбинированные

Установка распашных ворот

Итак, стойки готовы, рама сварена, отделочный материал закреплен. Пора навешивать ворота.

Заключение

Надеемся, вы убедились, что установка распашных ворот своими руками, несложное занятие. При наличии материала и инструмента – устройство ворот не займет больше недели. От момента установки столбов, до монтажа ворот. А если учесть, что 7 дней нужно, чтобы забетонированные столбы устоялись, то вообще сутки. Успехов вам!

Распашные ворота — фото разных вариантов устройства

Металлические распашные ворота — кованые с деревянными вставкамиРаспашные ворота комбинированные — ковка + поликарбонатЖелезные распашные ворота с коваными накладкамиПростые распашные ворота для дачи

СОБИРАТЬ СВОИМИ РУКАМИ — КАК СДЕЛАТЬ БАЛАНС И РОЛИКОВЫЕ ДВЕРИ С ПАНЕЛЬЮ | Своими руками

Содержание ✓

✓ Как сделать распашные ворота из профнастила своими руками – инструкция, чертеж и фото
✓ Как сделать откатные (откатные, раздвижные) ворота своими руками
✓ Нюансы что нужно учитывать при монтаже и установке откатных, откатных ворот
✓ Откатные ворота своими руками – видео от А до Я

В этой статье мы попытаемся ответить на три вопроса:

Какие там ворота?
Какие ворота вам нужны и подойдут лучше всего?
Как построить и установить ворота самостоятельно?

Когда речь заходит о самостоятельном изготовлении ворот и ворот, всегда вспоминается фраза из американского фильма «Странно, бункер бетонный, а дверь деревянная. .» — а тут — можно сделать замечательную, высокую -качественный и красивый забор своими руками, но на калитку или ворота не хватает ни сил, ни денег и весь труд идет насмарку.

ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

В случае с воротами калитка является самой сложной частью ограждения дома. Если забор стоит на месте, то эти части забора подвижны, так как используются постоянно, поэтому на первый план выходят их качества, заложенные самостоятельным строительством, как долговечность, прочность и удобство.

И калитка, и калитка обычно изготавливаются из металла и дерева – других материалов для их сборки и установки пока не придумали.

Типы ворот — какие бывают ворота?

От правильного выбора типа ворот зависит удобство пользования ими на даче, участке, в доме.

Наиболее распространенная конструкция конструкции ворот проста: 2 створки на шарнирах.

В сложных конструкциях ворот дверного полотна может быть уже несколько, как и проходов. Есть также рольставни, рольставни и откатные ворота с электроприводом

Помимо своей основной функции и своей роли ворота выполняют еще и чисто декоративные функции. Красиво и умело сделанные своими руками ворота помогут вам преобразить внешний вид вашего участка или загородного дома.

Распашные ворота.

Этот тип ворот устанавливается почти у половины дачников, владельцев загородных коттеджей и т.д. Их конструкция достаточно проста — они, как уже говорилось выше, состоят из двух ворот с петлевыми навесами для открывания их наружу или внутрь двора и состоят из несущих рам и декоративной накладки. Облицовку распашных ворот можно сделать из любого материала – все зависит от ваших вкусовых предпочтений и дизайна дачи, участка, и стройматериалов, из которых сделан забор – чтобы не было диссонанса. Для облицовки распашных ворот подходят и сэндвич-панели, и профнастил, и оцинкованное железо, кованые металлические решетки и тому подобное.

Главное неудобство распашных ворот в том, что для их открытия может потребоваться слишком много места, которого так не хватает на наших крохотных дачных участках. Поэтому при установке распашных ворот заранее подумайте, не помешает ли им какое-нибудь фруктовое дерево, которое так ценит ваша хозяйка. В остальном они просты, дешевы в изготовлении и даже при сборке своими руками не требуют от домашнего мастера особых навыков в строительстве.

Распашные ворота, несмотря на всю простоту конструкции, все же обладают некоторой респектабельностью – и если применить к ним несколько дизайнерских решений, то получится красиво, недорого и непохоже на другие. В последнее время все чаще можно увидеть кованые ворота или сделанные со сварочными работами — здесь можно дать дизайну волю и сделать эскиз для того, кто будет заниматься их изготовлением — например мой сосед заказал ворота с его инициалы.

Старые добрые и добрые распашные ворота и модернизации легко подвергаются, время не стоит на месте. Поэтому вы всегда можете оснастить их автоматическим приводом для их открывания и закрывания. Стоит, кстати, не так дорого, а удобства для хозяина дома добавит немало.

Как сделать распашные ворота из профнастила своими руками – инструкция, чертеж и фото

Для того, чтобы сделать распашные ворота самостоятельно, вам потребуются следующие инструменты и строительные материалы:

Листовой гофрокартон.
Петли (навесы) — 4 шт.
Отвертка (дрель)
Саморезы
Битый кирпич, камень
Цемент
Песок
Лопата
Трубы (металлические).
Болгарский
Сварочный аппарат
Кисти и краски.

Изготовление распашных ворот

Первоначальную разметку делаем в том месте, где будем производить установку ворот. Рытье 2-х котлованов 80-90 сантиметров в глубину и полметра в ширину, он предназначен для будущих опор для ворот.

Для опор будем использовать металлические трубы (отрезок трубы берите по весу и весу ворот).

Готовим раствор из бетона (все о растворах читайте здесь), устанавливаем трубы в ямы, закрепляем и заливаем бетонным раствором. Раствор в земляных ямах сохнет дольше обычного, поэтому подождите не менее 24 часов.

Соберите каркас ворот из маленьких труб и заварите конструкцию. По углам будущего несущего каркаса ворот вмонтируйте треугольные уголки (подходят на 3 миллиметра). Для этого необходима большая прочность конструкции ворот. Запорные узлы можно сделать из оставшихся обрезков труб и фитингов – их нужно приварить к верху и низу несущего каркаса ворот.

С другой стороны рамы ворот к ограждениям приварены петли. Вторая половина навесов варится к забетонированным столбам.

На следующем этапе прикрепите профнастил к несущей раме ворот саморезами.

Все — распашные ворота своими руками готовы, осталось только покрасить столбы, чтобы придать им свежести и избежать коррозии — ведь для таких самодельных ворот, как правило, используют старые трубы…

Фото 2 — Каркас ворот и обшивка

Фото 3. Конструкция ворот и калитки с двухсторонней обшивкой профнастилом

Что нужно знать при установке распашных ворот — нюансы установки

Перед установкой своими руками распашные ворота Заранее убедитесь в ровности покрытия, на которое будет приходиться угол открывания ворот.

Поскольку большинство домашних мастеров изготавливают распашные ворота, открывающиеся в обе стороны, имейте в виду, что срок службы тех ворот, которые открываются «от себя» (из дома на улицу), дольше и открываются удобнее. Такие ворота труднее взломать со стороны улицы — ведь усилие, приложенное против открывания ворот, потребуется гораздо больше, чем такое же ломающее усилие, направленное на взламывание ворот «по пути» — и в этом случае дорога происходит каждую минуту. Да и по соблюдению техники пожарной безопасности такие ворота соответствуют больше.

Откатные ворота

Раздвижные или раздвижные ворота также пользуются популярностью у наших владельцев.

По сути, это не что иное, как цельная панель на роликовом основании, которая скользит по ограждению. Главным преимуществом откатных (раздвижных) ворот является экономия места по сравнению с такими же распашными воротами.

По своей конструкции раздвижные (раздвижные) ворота очень похожи на раздвижные межкомнатные двери. Они очень легко передвигаются, так как не касаются земли и их сопротивление минимально. У меня жена на 6 месяце беременности легко справлялась с такими гаражными воротами.

Еще один плюс откатных ворот в том, что при подметании ворот зимой раскачивающийся снег придется сгребать, а с откатными воротами этого делать не придется — они откроются так же легко, как и летом.

Откатные ворота облицованы тем же материалом, что и остальная часть забора или остальной части дома.

В отличие от распашных, откатные ворота, оснащенные автоматикой и различными приводами для открывания и закрывания, не редкость.

Эти приводы, как правило, всепогодные и в случае поломки автомата откатные (сдвижные) ворота можно легко открыть самостоятельно. Также часто можно увидеть на откатных воротах и фотоэлементы, сигнализирующие о том, что ворота закрыты, если машина не успела проехать.

Как сделать раздвижные (раздвижные, раздвижные) ворота своими руками

Ширина таких ворот варьируется от 2,5 до 3,5 метров. Как вы сами понимаете, это делается для въезда как легковых, так и грузовых автомобилей. Если вы уверены, что грузовики к вам не приедут, сделайте ворота меньшего размера. Я сделал ворота, когда только строил дом для отдыха, поэтому я сделал дверной проем немного больше и, поверьте, ни разу не пожалел об этом.

Сосед по даче нашел другой выход из ситуации — крупногабаритные ворота не давали ему места, и он просто сделал одну из секций забора съемной — она вешается на замковые навесы и снимается на всякий случай необходимости, и в его раздвижные ворота легко проезжает машина.

Ворота возле ворот тоже сделайте побольше — рекомендую не меньше метра в ширину — это облегчит вам проход, например новая мебель через него.

Прочность и срок службы откатных ворот не в последнюю очередь зависят от фундамента под опоры. Фундаменты под опорные столбы необходимо закладывать на глубину не менее полуметра (лучше метра), шурфы засыпать щебнем, утрамбовать (иногда встык) и залить бетоном.

С внутренней стороны дверного полотна установить замки (ригели, защелки и т.п.) и оборудовать их упорами. Вы также можете применить пружинные зажимы, чтобы двери не открывались и не закрывались сами по себе.

Фото 5. Чертеж-схема откатных (откатных ворот)

1.Крышка верхняя
2. Вариант пошива:
Глухой под профнастил (1, 2 доб.)
Комбинированный, профилированный + ступенчатый
Шаг за шагом (тр. 15х15х1,5 с шагом 150 миллиметров)
Прошивка под дерево
Ковка
3. Стойка стойки
4. Поддержка видео-2шт.
5. Каркас ворот
6. Ролик опорный -2шт.
7. Закладная яма
8. Привод ворот электромеханический
9. Складные ролики, привод, опора стойки
10. Стойка
11. Дно ловителя
12. Приямок под опорный столб
13. Опорная стойка
14. Стойка опорная

Простейшая створка для откатных ворот состоит из опорной стойки, защелки и пружины.

Сама стойка может быть изготовлена из трубы с заранее вырезанным разрезом по диагонали. Также в верхней части стойки укрепите металлическую защелку покрепче – в этом случае при открывании ворот их нижняя часть фиксируется зубьями защелки.

Для удержания ворот в закрытом положении можно установить пару болтов из арматуры, которые предварительно крепятся в створках — они будут входить в трубы чуть большего диаметра, которые опять же предварительно -замуровать цементным раствором к дороге или двору. Также можно использовать для удержания ворот в закрытом состоянии специальный ограничитель, закрепленный посередине входа.

Сама рама у ворот обычно может быть изготовлена из деревянных брусков от 50 до 100 миллиметров.

Для соединения их в углах используют одинарный шип, затем конструкция створок для прочности скрепляется диагональю.

Соберите каркас рамы на земле, смонтируйте и прикрепите перед фиксацией ящика. Через деревянные вкладыши-накладки прикрепите петли к столбам-опорам. В каменные столбы вмонтируйте для этих целей деревянный стопор.

После этого (навес из несущих рам ворот) можно сделать обрешетку. Здесь выбирайте из того материала, который либо доступен по финансам, либо есть в наличии, либо при работе с которым у вас больше опыта своими руками. Как правило, при изготовлении обрешетки для ворот чаще всего используют сетку (раньше больше использовали металлическую — сейчас стали использовать и пластиковые строительные сетки — подробнее о них читайте здесь — Строительство с пластиковой сеткой, забором, асбоцементом плиты, доски

Между землей и створками откатных ворот должен быть зазор, сделайте его побольше — 12 или даже 15 сантиметров — в этом случае снег не будет мешать вам открыть ворота.

Металлический каркас калитки изготовлен из стальных уголков. Сама обрешетка из проволоки, арматуры, металлической сетки.

Нюансы, которые необходимо учитывать при монтаже и монтаже откатных, откатных ворот

Заранее рассчитайте необходимую ширину проезда – откатным воротам для полного открывания требуется пространство, равное их ширине – иногда это много, и есть не так уж и мало случаев, когда раздвижные, откатные ворота не открываются сразу после установки из-за неправильного расчета — знаю из практики исправляли эту ситуацию уже несколько раз — некоторые граждане ближнего зарубежья старались для владельцев, которые пытались сэкономить на установке ворота.

Иногда створки ворот делают шире изначально — помните, один раз, а ходить будете каждый день! И тогда всегда есть вариант, что, например, купить машину с другими габаритами — не переделывать в этом случае ворота лишний раз.

И ограждение, и сами откатные ворота ни в коем случае не должны иметь никаких отклонений ни по горизонтали, ни по вертикали. Если опять же забор и ворота делают «гости России», следите за этим очень внимательно — иначе пострадаете от вскрытия ворот.

При изготовлении откатных, откатных ворот своими руками внимательно подойдите к качеству роликов, на которых они будут откатываться при открытии и закрытии, покупайте их, предварительно тщательно рассчитав вес изготовленных ворот. Исходя из этого, не делайте очень тяжелые ворота, например, цельнометаллические – при сборке и изготовлении ворот все время старайтесь максимально упростить конструкцию. Надежность от этого не пострадает, а вот на автоматике для более легких ворот сэкономите (меньше шансов сломаться) и ролики не будут слишком часто стираться. А «летучий лом» в виде, например, пьяного водителя не остановит все равно даже самые тяжелые раздвижные двери.

Примечание: Автоматика ворот в мороз

В мороз техника может дать сбой. Заявленная минимальная температура, которую он способен выдержать, составляет -25 градусов. На практике при -30 С автоматика тоже работает, но вот дальше проблемы: замедление или полный выход из строя оборудования.

Некоторые итальянские производители предлагают покупателям оборудовать приводы системой обогрева, но подогрев линейных приводов есть только у нашей компании.

Пространство линейного привода очень ограничено, поэтому вставить в него что-то лишнее — довольно кропотливая работа.

При оснащении ворот автоматикой вы получаете техническое задание от фирмы и выполняете подготовительные работы (можно поручить их производителю, но дешевле выйдете сами) и схему подключения. Использование этой опции позволяет технике работать в штатном режиме даже при -35°С.

ПРИМЕЧАНИЕ: Ремонт и обслуживание откатных ворот

Все больше владельцев загородных домов отдают предпочтение откатным въездным воротам. Такая конструкция удобнее и безопаснее, но иногда ломается. Разговор о ремонте и обслуживании откатных ворот

Механизм консольных ворот сконструирован таким образом, чтобы максимально противостоять атмосферным воздействиям. Ведущие тележки закрыты от осадков и пыли, ролики изготовлены из нержавеющей стали и снабжены подшипниками качения, электропривод заключен в водонепроницаемый корпус. Благодаря отсутствию фиксированной нижней рейки в проеме ворота легко открываются даже после снегопада. Причиной разрушения конструкции обычно являются ошибки при монтаже или экстремальные нагрузки.

Самая распространенная проблема — полотно в закрытом состоянии перестает попадать в ловушку. Как правило, причина кроется в смещении (крене) основания ворот. Увы, даже массивный бетонный блок, уложенный ниже глубины промерзания грунта, может незначительно изменить положение под воздействием морозного пучения. Иногда это случается после многолетней эксплуатации — после особо дождливой осени и суровой зимы. Зафиксировать ворота иногда удается, регулируя положение роликовых площадок с помощью шайб. Если это поможет только на короткое время, то необходимо будет усилить фундамент – выкопать котлован и залить бетоном, обязательно соединив новую и старую части основания арматурными шпильками.

Вы также можете использовать винтовые сваи, что сократит объем земляных и бетонных работ.

Иногда полотно перестает попадать в ловушки по другой причине: его деформировало порывом ветра при открытии или закрытии. Для ремонта часто приходится переваривать раму, а то и менять несущую балку. Вообще, в регионах и местностях с сильным ветром лучше устанавливать решетчатое полотно.

Временный выход из строя привода или поломка механизма часто происходит в холодное время года. Конструкция не боится рыхлого снега, но не включайте привод, если у ворот образовался сугроб или сугроб. Функция обнаружения препятствий не даст сгореть электродвигателю, но в результате аварийной остановки электромеханические концевые выключатели могут выйти из строя, и тогда для их настройки необходимо вызывать сервисного мастера.

Серьезную поломку может вызвать наледь на рейке привода, которая монтируется открыто — на вкладыше на лопасти. И хотя смазывать инструкцией запрещено (в смазке нуждаются только верхние направляющие ролики), многие пользователи с приходом зимы наносят на эту деталь слой литола или аналогичного состава для предотвращения обледенения. Однако весной рельс нужно тщательно протирать, иначе он покроется пылью и грязью, работая как абразив.

Подшипники платформ очень прочные, однако иногда они выходят из строя, и тогда лезвие начинает скрежетать при движении. Заменить тележки несложно (правда, для этого требуется снять полотно), но если производитель прекратил выпуск продукции необходимого размера, придется менять несущую балку.

В заключение отметим, что раз в 2-3 года стоит вызывать специалиста для обслуживания ворот, которое включает в себя проверку всех подвижных элементов конструкции, регулировку и подтяжку креплений стоек, а также контактные группы блока питания. Р

НАГРЕВАТЕЛЬНЫЙ КОМПРЕСС

Поставляемые на наш рынок приводы ведущих производителей (Somfy, Came, Nice и др.) рассчитаны на работу при низких температурах (обычно до -20°С, а некоторые до -30°С). С и даже -40°С). И все же на морозе смазка в редукторе густеет, привод подвергается повышенным нагрузкам и выдает гораздо более быстрый ресурс. Иногда внутри корпуса образуется конденсат, что вызывает сбои в работе автоматики.

Если вы планируете эксплуатировать привод зимой, то целесообразно оснастить его системой обогрева, состоящей из ТЭНа и терморегулятора (цена за комплект от Д тыс. руб.). Нагреватель представляет собой гибкую ленту с пружинными креплениями, которая легко подстраивается под размер и форму корпуса привода; он должен быть установлен таким образом, чтобы обеспечивать нагрев коробки передач. Термостат настроен на включение при снижении температуры воздуха до -5…-10°С и автоматическое отключение обогрева при повышении температуры корпуса редуктора до +5…+10°С. Потребляемая системой мощность не превышает 100 Вт.

Откатные ворота своими руками — видео от А до Я

Откатные ворота своими руками. От А до Я по всем правилам. Я СНЯЛ ЕЩЕ ДВЕ ЧАСТИ об этих воротах.

Посмотреть это видео на YouTube

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяин!»

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

Как построить свои собственные двойные металлические ворота

Эпизод

1. не работает, вы можете нажать на эту альтернативную ссылку на видео.

Трудно найти ворота приличного качества. Итак, почему бы не взять немного металла, свое оборудование для металлообработки и непревзойденные навыки, чтобы построить свое собственное?

Если это звучит интересно, то этот удобный учебник проведет вас через этот процесс.

Источник: Интересное проектирование/YouTube

Как и в любом проекте такого рода, вам понадобятся некоторые инструменты и материалы, прежде чем вы начнете.

Необходимые детали

Для этой конкретной сборки вам понадобятся: —

Трубы стальные прямоугольные различных размеров
Стальной лист
Металлический лист из расширенной стали
Угловая шлифовальная машина
Стальные стержни
Магнитные зажимы для сварки металлов
F-образные сварочные зажимы
Сварочное оборудование и оборудование для обеспечения безопасности
Стальные петли для бочек

Со всеми вашими материалами пришло время приступить к основной сборке.

Шаг 1: Отрежьте стальную трубу до размера

Прежде всего, возьмите стальную трубу, отметьте на конце углы в 45 градусов и отрежьте с помощью угловой шлифовальной машины. Это потому, что вы будете сваривать их вместе, чтобы сформировать раму позже.

При этом обязательно используйте соответствующие средства защиты. Когда горячие, острые кусочки металла застревают в ваших руках или лице, это не весело.

Источник: Interest Engineering/YouTube. Вам понадобятся четыре длинных стальных трубы и четыре меньших, если вы собираетесь сделать двойные распашные ворота. Если вы выберете только одинарные распашные ворота, уменьшите вдвое длину трубы.

Размеры будут полностью зависеть от окончательного размера ваших конкретных ворот.

Источник: Interest Engineering/YouTube

Шаг 2: Сварите стальные трубы вместе

Затем с помощью сварочных зажимов соберите раму из двух более длинных и двух более коротких отрезков отрезанных труб вместе перед сваркой. После установки сварите стыки между стальными трубами по мере необходимости. Как всегда, убедитесь, что вы носите соответствующее защитное снаряжение при этом.

Источник: Интересная инженерия/YouTube

После завершения также добавьте две поперечины из прямых стальных труб с обрезанными краями для дополнительной прочности, если это необходимо.

Источник: Interest Engineering/YouTube

Закончив этот шаг, используйте угловую шлифовальную машину, чтобы сгладить и зачистить сварные швы по мере необходимости. Затем вырежьте из стального листа небольшие кусочки тех же размеров, что и стальная труба.

Самые популярные

Теперь отрежьте еще несколько отрезков больших прямоугольных стальных труб и приварите куски стального листа к открытым концам, как показано на рисунке. Они сформируют основную опорную стойку(и) для ворот.

Источник: Interest Engineering/YouTube

Еще раз сгладьте и зачистите сварные швы с помощью угловой шлифовальной машины. Промойте и повторите, пока у вас не будет двух трубок одинакового размера.

Шаг 3: Создание петель для ворот

Затем возьмите цилиндрические петли и отметьте места, где они должны располагаться на главной раме ворот и опорных стойках. Закрепите их на месте с помощью F-образных зажимов и приварите к раме, как и раньше.

Источник: Interest Engineering/YouTube

Проверьте их движение после завершения, чтобы убедиться, что шарниры свободно качаются. Вы также можете зачистить сварные швы на этом этапе.

Источник: Interest Engineering/YouTube

Шаг 4: Добавьте просечно-вытяжной лист

Затем возьмите просечно-вытяжной лист и обрежьте его по размеру, соответствующему отверстиям в стальной раме ворот. При необходимости закрепите на стальной раме и приварите их на место.

Источник: Interest Engineering/YouTube

Для достижения наилучших результатов сначала приварите углы, а затем переходите к сварке каждой из секций расширенной стальной проволоки. Это будет немного неудобно, поэтому не торопитесь и убедитесь, что сварные швы хорошие и прочные.

Шаг 5: Изготовьте замок и защелку для скользящего ригеля

Затем вырежьте небольшой квадрат из стального листа и просверлите направляющее отверстие немного не по центру, как показано ниже.

Источник: Interest Engineering/YouTube

Затем расширьте отверстие по мере необходимости и скосите края. Повторите процесс еще для двух одинаковых по размеру кусков листового металла. Всего вам понадобится три на ворота. Они будут использоваться для удержания болтового замка.

Источник: Интересное проектирование/YouTube

С их помощью завершите, закрепите и приварите к двери ворот, где замок будет расположен возле их оснований (болты будут использоваться для крепления ворот к полу в пазу). Добавьте два параллельно и еще один перпендикулярно этим двум на раме ворот. Последний будет удерживать плечо затвора при открытии и перемещении ворот.

Источник: Интересное Инженерное дело/YouTube

Затем возьмите отрезок металлического стержня чуть меньшего диаметра к отверстиям, которые вы сделали ранее в квадратах листового металла. Отметьте и отрежьте одну длину, достаточную для того, чтобы очистить два отверстия под болты и иметь достаточный зазор, чтобы достать до паза в земле. Вам также нужно будет вырезать еще один, меньший, чтобы сформировать ручку выдвижного замка.

Источник: Interest Engineering/YouTube

Сварите вместе два отрезка стального стержня, чтобы сформировать L-образную форму. После охлаждения он должен легко входить и скользить через фиксирующий механизм.

Источник: Интересное Инженерное дело/YouTube

Теперь пришло время сделать защелку ворот. Возьмите готовый или сделайте его самостоятельно и разметьте, где должны проходить отверстия для крепежных болтов.

Затем просверлите отверстия и скосите края. Теперь выровняйте защелку и закрепите ее на раме ворот с помощью болтов подходящего размера.

Источник: Interest Engineering/YouTube

Шаг 6: Покрасьте ворота

Если вы хотите, чтобы ваши ворота были особенными, теперь вы можете покрасить все открытые металлические поверхности. Либо делайте это вручную, либо используйте пульверизатор — выбор за вами.

В любом случае постарайтесь покрасить ворота в хорошо проветриваемом помещении, желательно на открытом воздухе.

Источник: Interest Engineering/YouTube

Шаг 7: Завершите изготовление ворот

После того, как краска высохнет, ворота будут фактически закончены. Теперь все, что вам нужно сделать, это выкопать ямы и заложить бетонный фундамент для столбов ворот.

Закрепите стойки ворот в бетоне, убедитесь, что они идеально вертикальны и закреплены на месте, пока бетон не затвердеет. После завершения ворота можно повесить на петли стоек ворот. В качестве альтернативы, вы также можете собрать все ворота на этом этапе и оставить бетон затвердевать.

Источник: Интересное проектирование/YouTube

Если вы выбрали двойные распашные ворота, вам также нужно будет добавить врезные отверстия в полу, где ворота будут находиться после закрытия. Теперь вы также можете добавить перекидную защелку между воротами по мере необходимости.

Теперь ваши металлические ворота, сделанные своими руками, готовы. Теперь все, что вам нужно, это уличная раковина, которая подойдет к вашим замечательным воротам!

Для вас

Инновация

Проект Diffractive Solar Sailing позволит вам увидеть солнце так, как никогда раньше. Он был выбран для исследования Фазы III в рамках программы НАСА NIAC.

Дина Тереза | 28.07.2022

наукаДинозавры согрелись — и случайно пережили массовое вымирание

Грант Каррин| 04.08.2022

инновацииМогут ли инженеры изменить мир? Почему нам нужно переосмыслить широко распространенное мнение о технологиях

Пол Ратнер| 12.
