Проводка без распределительных коробок: схема, особенности

Проводка без распределительных коробок — это методика монтажа, которая получила развитие сравнительно недавно, в отдельных вопросах она имеет положительные моменты и не противоречит требованиям руководящих документов ПУЭ и ПТЭЭП. Но она так же имеет недостатки и вызывает много противоречий в профессиональных кругах. Расскажем в статье о всех нюансах ее монтажа.

Содержание

В каких случаях предпочитают использовать монтаж без распределительных коробок
Технические решения по проводке без распределительных коробок
Рекомендуемые провода для бескоробочной проводки
Особенности монтажа розеток без разветвительных коробок
Монтаж проводки с обрывом линии
Подключение розеток без обрыва проводов
Использование подрозетника в качестве распределительной коробки
Подключение проводов в подрозетнике
Особенности монтажа осветительных сетей без разветвительных коробок
Подключение сети с одноклавишными и двухклавишными выключателями
Достоинства и недостатки монтажа без распределительных коробок
Часто задаваемые вопросы

В каких случаях предпочитают использовать монтаж без распределительных коробок

Главным аргументом, привлекающим заказчиков к использованию этой методики, является отсутствие распределительных коробок на верхней части стен. Считается, что они портят вид интерьера, крышки не всегда вписываются в картину общего дизайна. Если их закрывать обоями или штукатуркой в случае возникновения неисправности в сети для их устранения требуются разрушения отдельных участков.

При вскрытии коробки возникает необходимость отрывать часть обоев или разрушить штукатурные покрытия гипсовую лепку и другие элементы интерьера. По сути это приводит к масштабному ремонту, который требует не малых трудозатрат и средств.

Чтобы избавится, от перспективы разрушения результатов дорогостоящего ремонта прибегают к методам монтажа электрической проводки без использования распределительных коробок. Читайте также статью: → «Как сделать монтаж электропроводки в полу?». Это в интересах заказчиков, но в методике есть привлекательная сторона для монтажников, снижаются трудозатраты, нет необходимости долбить отверстия под коробки и делать штробы от них.

Совет №1. Если у вас дорогая отделка стен, делайте проводку под полом без распределительных коробок.

Технические решения по проводке без распределительных коробок

В отдельных случаях ПУЭ даже требует поступать именно таким образом, запрещается заводить в распределительную коробку и делать ответвления от линий которые запитывают электроплиты, нагревательные котлы, кондиционеры и другие приборы, потребляющие большие мощности электроэнергии. Для них в распределительных щитах устанавливается выделенный автомат защиты, от которого прокладывается своя кабельная линия, вся эта цепь является отдельной группой.

Розетки в схеме без распределительных коробок можно подключить их параллельно в цепи одной группы. Как показывает практика не более 8 штук на одну линию, даже может меньше. Количество зависит от конкретных условий объекта, требует индивидуального расчета, учитывающего мощности электробытовых приборов, которые будут подключаться к розеткам в этой группе. Читайте также статью: → «Правила эксплуатации электропроводки».

В таком случае в схеме электроснабжения дома или квартиры может быть несколько розеточных групп с отдельными автоматами защиты в распределительном щите. Их можно развести по разным комнатам или на одной линии может быть несколько помещений вариантов много. Выбор определяет заказчик, согласовывая технические возможности с подрядчиком (электромонтажниками).

В осветительных сетях поступают аналогичным образом, сложности возникают только с установкой выключателей в этих линиях. Но проблема решается, все необходимые соединения делаются в коробке, в которой устанавливается переключатель света. Токовые нагрузки в цепях освещения, как правило, значительно меньше, чем в розеточной группе, поэтому провода тоньше. Это позволяет упаковать контактные группы соединений без ущерба для монтажа устройства выключателя в посадочную коробку.

Особенности монтажа розеток без разветвительных коробок

От автомата в распределительном щите провод розеточной группы прокладывается в общей штробе с кабелями других групп. В местах ответвления он не заводится в распределительные коробки, уходит по своему маршруту в отдельно проложенной штробе. В подрозетниках, делается петля длинной в 15 см. эта часть кабеля предназначена для разделки и подключения к контактам. Это отработанная методика укладки кабеля, далее можно выделить несколько методов разделки кабеля и подключения к контактной группе розеток.

Монтаж проводки с обрывом линии

Для подключения проводов к клемам петля перекусывается в середине, снимается внешняя оболочка с кабеля на 10 — 15 см, кончики всех проводов зачищаются на 1-1,5 см от изоляции. Оголенные концы крепятся на контакты в соответствии с назначением по цветам.

Синий провод — на контакт нейтрали;
Красный коричневый или черный на контакт фазы;
Желто – зеленый на клему заземления.

На каждом контакте зажаты два провода приходящий от РЩ и уходящий на следующую розетку.

Все бы было хорошо, если бы не противоречия с пунктом 1.7.144 ПУЭ (Правила устройства электроустановок). Провод заземления, обозначаемый РЕ должен крепиться отдельной клемой от каждого потребителя (розетки с включенным бытовым прибором). Желто – зеленый проводник должен быть цельным по всей длине, от распределительного щита, до розетки. Допускаются неразборные соединения в распределительных коробках в виде сварки, пайки, или опрессовки специальными гильзами. В нашем случае разделительных коробок нет, поэтому такой метод по отношению к РЕ проводу не соответствует требованиям руководящих документов по монтажу электропроводки. Некоторые электрики этим пренебрегают, это является большой ошибкой.

Соединенные между розетками отрезки заземляющего провода, могут потерять надежный контакт. Этому способствует длительная нагрузка с большими токами, утюг или электрообогреватель, фен и другие бытовые приборы. При нагревании металлические элементы на контактах расширяются, после отключения нагрузки остывают, со временем это приводит к ослаблению болтового соединения контактной группы. Болты на контактах надо периодически подтягивать, в противном случае это может привести к возгоранию.

В случае с РЕ проводником опасность повышается в двойне, он является важнейшим элементом в цепи защиты людей, УЗО (устройство защиты от прикосновения) исключает поражение током, мгновенно отключает сеть. Если в цепи на одной из розеток провод заземления не будет иметь надежного контакта, эта розетка и все последующие останутся без защиты. Возникнет угроза прохождения тока на корпус бытовых приборов подключенных к розеткам, защита при этом не сработает, прикосновение к металлическим частям бытовой техники приведет к поражению электрическим током. Поэтому электромонтажники, которые применяют такой метод подключения, берут на свою совесть большую ответственность.

Этот недостаток не означает отрицание такого способа подключения, надо на каждой розетке сложить оголенные концы желто-зеленых проводов, добавить третий отрезок 4-5 см, сделать скрутку. Одеть на соединение медную гильзу соответствующего размера, и опрессовать. Оставшейся кончик третьего провода зачистить и закрепить на заземляющую клему розетки. Гильзу заизолируйте, соединение будет надежным, неразборным, что соответствует всем требованиям. Читайте также статью: → «Технология соединения проводов способом опретсовки в металлических гильзах».

Подключение розеток без обрыва проводов

Этот способ позволяет соблюдать правила подключения относительно заземляющего провода. Не обрезая проводов на петлях в подрозетниках, снимается внешняя оболочка с кабеля. Провода в петле каждого проводника складываются, на кончике снимается изоляция, при этом токопроводящая жила остается целой.

Оголенные концы крепятся на контакты, в этом случае даже если контакты на одной из розеток ослабеют, это не обесточит остальные розетки. В случае с РЕ проводником розетки будут подключены в систему защиты, так как провода остаются целыми, разрыва в общей цепи не будет, отключится только одна розетка.

Использование подрозетника в качестве распределительной коробки

В этом случае схема собирается в классическом варианте, как в распределительной коробке. Только отвод к розетке будет очень короткий не более 10 см, а не от потолка к полу как это делается с использованием распредкоробок.

Концы входящего и выходящего кабеля для разделки и соединения тоже следует сделать более короткими, не более 10 см. Это позволит компактно упаковать скрутки с изоляцией на дне подрозетника, чтобы они не мешали установке самой розетки.

Подключение проводов в подрозетнике

Особенности монтажа осветительных сетей без разветвительных коробок

Как и в розеточных группах, цель методики сводится к уменьшению контактов, трудозатрат и повышению надежности. Можно для одноклавишных выключателей использовать двухжильные провода, но рекомендуется прокладывать кабель с тремя проводами. Это вызвано тем, что современные люстры, светильники имеют на корпусе клему для заземляющего провода, лучше выполнить все требования по безопасности.

Подключение сети с одноклавишными и двухклавишными выключателями

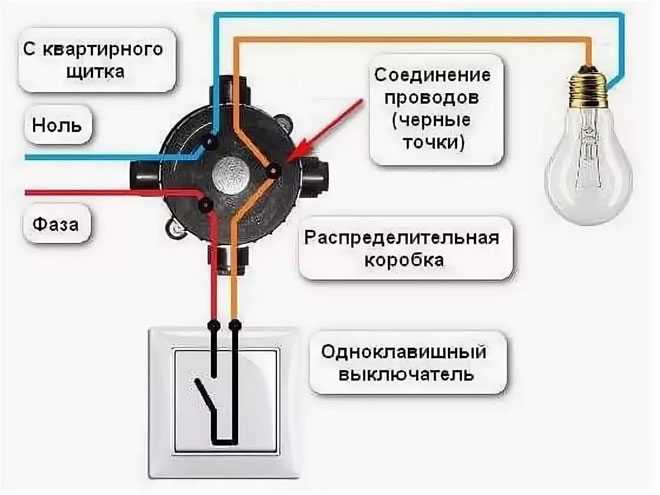

Для лучшего понимания на упрощенной схеме рассмотрим способы подключения, от распределительного щита до ближайшего выключателя прокладываем провод фазы, нулевую и заземляющую жилы тянем до осветительного прибора. Заземление крепится на корпус светильника, N – нейтральный провод на контакт патрона для лампы.

Фазный провод фиксируется на входящем контакте выключателя, с выходящего контакта прокладывается проводник на свободный контакт патрона для лампы. Все технология не хитрая, полное отсутствие лишних контактов и соединительных коробок. Если в осветительной группе несколько элементов в разных комнатах, в коробке первого выключателя делаем соединения и прокладываем линию дальше. Как и в розеточных группах соединения можно выполнить на клемах выключателя. В классическом варианте, контакты скручиваются, изолируются, упаковываются на дне посадочной коробки для выключателя.

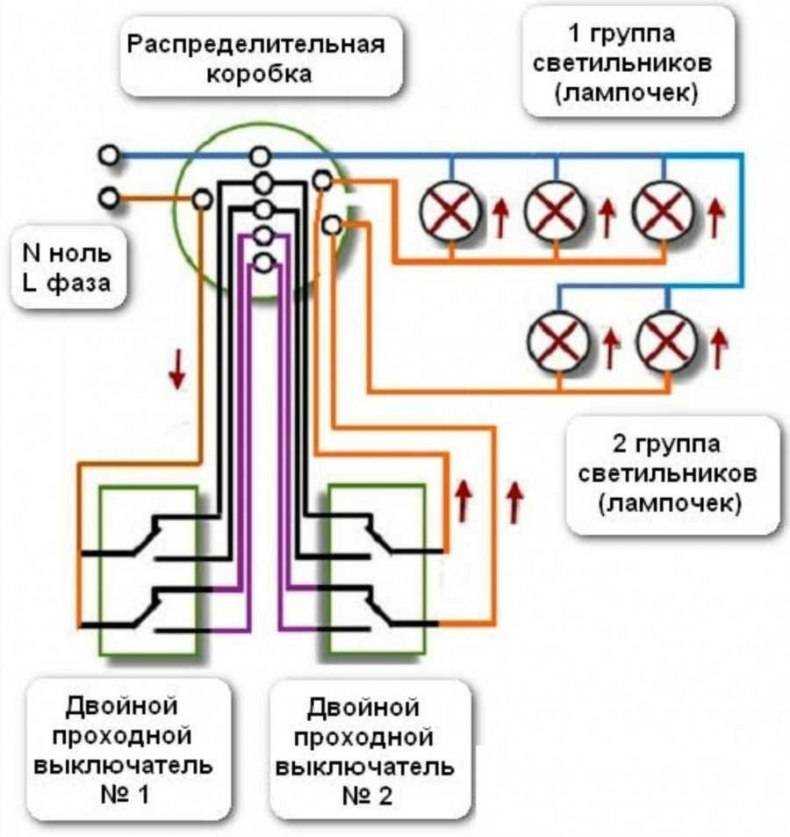

На схеме показано подключение одноклавишного и двухклавишного переключателей в одной группе.

Достоинствами методики без разветвительных коробок считается:

Уменьшение контактных соединений, что снижает вероятность аварийных ситуаций;
Снижение трудозатрат на этапе монтажных работ;
Простота схемы подключения, при отсутствии многочисленных концов в распределительных коробках снижается вероятность ошибок при соединении;
Для заказчиков при уменьшении элементов проводки, в данном случае распределительных коробок снижается стоимость работ.
Улучшение интерьера помещений;
При обслуживании и ремонте исключается необходимость разрушать элементы декора на верхних участках стен.

К недостаткам можно отнести следующие моменты:

Не стандартные подключения затрудняют ремонт и обслуживание проводки, электриками которые не участвовали в процессе монтажа;
Увеличение количества групп, следовательно, и проводов. Это утверждение спорно, исключаются провода от коробок к розеткам, поэтому разница по длине расходуемых проводов не значительная.
На отдельных участках приходится с проводов снимать внешнюю оболочку кабеля, в результате чего отсутствует элемент двойной изоляции.

Совет №2 Последний недостаток легко устраняется, перед прокладкой одевайте на провод кембрик или прокладывайте на этом участке отдельный провод с хорошей изоляцией.

Часто задаваемые вопросы

Вопрос №1. Провода будут заштукатурены, можно на отдельных участках укладывать провода с изоляцией не соответствующей по цвету назначения?

Можно укладывать провода вообще одного цвета белого или синего, любого который у вас есть. Главное требование чтобы была надежная изоляция, и сечение соответствовало нагрузке. Чтобы не запутаться обязательно в местах соединения и подключения на провод одевается кембрик, термоусадочная трубка или наматывается изолирующая лента цвета по функциональному назначению провода:

Синий – нулевой;
Красный , черный, коричневый – фаза;
Желто – зеленый – заземление.

Вопрос №2. Если использовать розетки и выключатели не с болтовыми контактами, а зажимными на пружинах, отпадает необходимость периодически протягивать контакты, исключается разрыв в последовательности. Значит можно проводить монтаж, откусывая провода на отдельные интервалы?

Сто процентной надежности пружинная группа контактов не дает, кроме того нарушаются требования ПУЭ. При отсутствии контакта на РЕ проводе повышается вероятность поражения электрическим током через корпус бытовых приборов. Что мешает сделать петли на проводах зачистить кончики, не разрывая токоведущую жилу и вставить в пружинные контакты. Соблюдаются все правила, и повышается надежность.

Вопрос №3. Если подключить к розетке провода разного сечения, это допускается?

Сечение должно соответствовать рассчитанной токовой нагрузке, больше можно, при условии, что это не помешает компактной упаковке соединений в подрозетниках.

Вопрос №4. Можно провод заземления проложить к корпусу люстры по кратчайшему расстоянию от арматуры потолочной плиты?

Обычно арматура железобетонных конструкций заземляется, но где гарантии, что отдельные элементы являются частью общего контура. Надо проводить измерения сопротивления заземления, зачем вам эти проблемы протащите провод от РЩ.

Вопрос №5. На корпусе люстры нет контакта для заземляющего провода, что делать?

Грех такое советовать, но ничего не делайте, Это отклонение от правил, но в нашей реальности часто встречается. Сделайте двухпроводное подключение, учитывая, что дети на потолок не полезут, а взрослые, перед тем как поменять лампочку отключат выключатель, ничего страшного нет. Если корпус люстры не имеет металлических конструкций, пластиковый или из других не токопроводящих материалов, то и нарушений нет.

Оцените качество статьи:

схема, видео, плюсы и минусы

Статья
Видео

Бывают моменты в электромонтаже, когда удобнее и проще развести соединения не в распределительной коробке, а не посредственно в монтажном стакане выключателя или розетки. У такой схемы есть свои плюсы и минусы, но все же недостатков намного больше. В этой статье мы рассмотрим, что собой представляет проводка без распаечных коробок и стоит ли использовать данный вариант электромонтажа в квартире либо частном доме.

Случай из жизни
Вывод

Случай из жизни

Был лично у меня случай, с клиентом вроде все обговорили, количество точек (розеток, выключателей, светильников, соединительных коробок) их местоположение, нюансы последующего монтажа проводки. Ударили по рукам, составлена смета и приобретен материал для монтажа. Согласно составленному совместными усилиями плану, произведена разводка проводов. И вот в один из дней, когда вроде бы все близится к скорому финалу, гипсокартон прикручен и малярами он зашпаклеван, а я устанавливаю раздаточные коробки и установочные стаканы, перед завтрашним монтажом фурнитуры, появляется наниматель, и ошарашивает меня своей идеей: — «Хочу над кроватью арку с подсветкой. Как это можно сделать?».

Ну строители сразу согласились, им арку делать день работы. Меня эта затея не сильно вдохновила, поскольку на стене к которой пристроится арка, имеется только две розетки для подключения зарядного устройства и торшера. Тянуть провод к распределительной коробке в противоположном углу не было возможности. Тем более, что сделать это не повредив пару квадратных метров гипсокартона было бы сложно.

Именно поэтому пришлось городить огород, брать питание с розетки, делать расключение в коробочке с выключателем и вести далее на подсветку арки. Такой вариант монтажа и называется прокладка проводки без распаечной коробки. Ниже приведены схемы подключения двухклавишного выключателя и двух источников света.

На видео ниже демонстрируется наглядный пример электромонтажа без распаек в квартире:

Вывод

Преимущество электропроводки без распаечных коробок — наглядность и простота монтажа при условии соблюдении принятых правил безопасности, которые гласят, что любые электрические контакты или соединения должны быть легко доступны для обслуживания, контроля и ремонта. Как мы знаем, место контакта, в любом исполнении проводки, является слабым местом.

Часто на форумах и сайтах идет спор о возможности монтажа электропроводки без распредкоробок и полного отказа от этих электротехнических изделий. Со своей стороны, как автор данной статьи, я против «упрощенной проводки», поскольку нормы ПУЭ были выстраданные и доказаны опытным путем в их целесообразности.

Отдельная распределительная коробка, расположенная в обговоренном правилами месте, упрощает последующее ее обнаружение другим мастером, а также поиск неисправности в электропроводке.

Проводка без распаечных коробок (ниже на фото) имеет право на существование только в единичных случаях, а полностью разводка в таком виде не допустима. Кроме того, данный тип монтажа очень расточителен, на него тратится от 30% — 40% больше провода, по сравнению с классическим монтажом.

Поэтому отказывайтесь от такого типа электропроводки, поскольку он проще для исполнителя и с безопасностью в эксплуатации не имеет ничего общего. Берегите себя и близких. Это, собственно, и все, что хотелось рассказать вам о монтаже проводки без распаечных коробок. Надеюсь, предоставленные схемы и видео пример были для вас полезными!

Еще одно полезное видео по теме напоследок:

Наверняка вы не знаете:

Как собрать распределительный щит своими руками
Как спрятать провода в квартире
Как измерить сопротивление заземления

Как удлинить и соединить электрические провода без распределительных коробок

Независимо от того, пытаетесь ли вы добавить новый светильник в свой гараж или просто добавляете розетку где-то в своем доме, есть вероятность, что вам понадобится подключите определенные провода, удлините несколько шнуров или повторно подключите цепь. В этом случае вам, возможно, придется заняться сращиванием.

Вы должны быть в состоянии безопасно и эффективно выполнить этот базовый ремонт электрики. Таким образом, вы сэкономите время, деньги и защитите себя от проблем с электричеством. Если вы пытаетесь завершить этот проект своими руками, вам нужны правильные инструменты и материалы. Затем вы должны следовать соответствующим процедурам безопасности. Какие несколько критических моментов вам нужно иметь в виду? Убедитесь, что вы защищаете себя, своих близких и свое имущество от вреда.

1
Безопасность должна быть на первом месте

2
Что значит срастить провод?

3
Самые распространенные ошибки, которые совершают люди при сращивании проводов

Безопасность превыше всего

Первое, что вам нужно сделать, это убедиться, что вы можете сделать это безопасно. Поэтому, , прежде чем делать что-либо еще, вы должны отключить электричество в своем доме 9.0016 . Вам нужно либо отключить определенную цепь, либо отключить питание во всем доме. Затем вы должны использовать бесконтактный тестер напряжения, чтобы убедиться, что электричество действительно отключено, прежде чем вы решите прикоснуться к проводу: чтобы убедиться, что у вас есть распределительные коробки . Они бывают разных форм и размеров, поэтому вам нужно подумать о завершении проекта. Затем вы должны убедиться, что у вас есть подходящая распределительная коробка, чтобы убедиться, что ваше соединение безопасно. Если вам нужна помощь в выяснении того, какие распределительные коробки лучше всего подходят для вас, обратитесь в местный хозяйственный магазин.

Наконец, прежде чем начать, вам также необходимо убедиться, что провода, которые вы соединяете, имеют одинаковое сечение и количество проводов. Таким образом, они могут быстро и эффективно передавать электроэнергию друг другу. Вы не можете соединять провода разного калибра, так как вы столкнетесь с серьезными проблемами с электричеством.

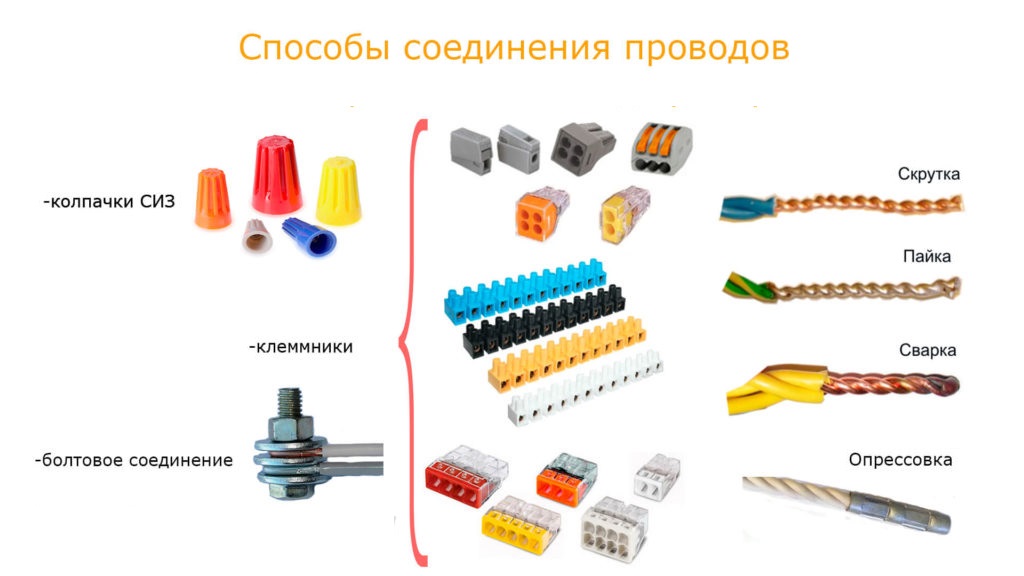

Что означает соединение проводов?

Если вы сращиваете провода, вы соединяете два отдельных отрезка провода, чтобы по ним можно было пропускать ток . Есть много способов соединить провода вместе. В некоторых случаях можно просто использовать несколько проволочных колпачков. В других случаях вы можете попробовать спаять их вместе. Вы можете использовать проволочный колпачок или гайку, если вы работаете с проводами меньшего размера; однако вы можете решить использовать стыковое соединение, если вы работаете с проводами большего диаметра. Каковы плюсы и минусы каждого метода? Есть несколько шагов, чтобы следовать.

Способ 1. Зачистка и соединение

Первый вариант — зачистить провода, а затем соединить их. Провода идут с изоляцией вокруг них. Прежде чем соединить их вместе, вы можете снять изоляцию. Чтобы завершить этот метод, вам необходимо выполнить следующие шаги:

Сначала отключите устройство, содержащее провода, которые вы собираетесь сращивать . Если провод прикреплен к стене и не может быть отключен, всегда выключайте цепь. Таким образом, вы не будете шокированы.
Затем вам необходимо снять примерно один дюйм изоляции с каждого провода, который вы будете сращивать . Для этого вам понадобится инструмент для зачистки проводов, который примерно на один-два размера меньше вашего провода. Зажмите провод в отверстии и потяните стриппер к другому концу провода. Это должно снять изоляцию.
После этого нужно надеть небольшой кусок термоусадочной трубки на один из проводов . Примерно три дюйма термоусадочной трубки должно быть достаточно. Термоусадочная трубка изготовлена из пластика. Обычно он сжимается после нагревания. Затем наденьте трубку на провод, прежде чем соединить их вместе.

Это один из самых простых способов соединения проводов.

Некоторые из основных преимуществ этого метода включают:

Это один из самых дешевых доступных методов
Соединение проводов не занимает много времени
Термоусадочная трубка должна быть достаточно прочной, чтобы выдерживать обычный износ

С другой стороны, этот метод требует некоторой физической ловкости. Если вы не разбираетесь в инструментах для зачистки проводов, у вас могут возникнуть проблемы. Кроме того, этот метод, вероятно, не сработает, если вы работаете с проводами большего диаметра.

Метод 2. Попробуйте использовать колпачок для проводов

Различные небольшие провода, соединенные с помощью соединителя с проволочной гайкой

Другой вариант — попробовать использовать проволочный колпачок. Колпачок для проводов — это то, что соединит два провода вместе для вас. Чтобы использовать колпачок для проводов, вам необходимо выполнить следующие шаги:

Во-первых, вам нужно снова вытащить инструмент для зачистки проводов . Снимите изоляцию, если вы еще этого не сделали. У вас должно быть примерно один дюйм оголенного провода на каждом шнуре.
Затем соедините два конца проволоки так, чтобы они касались друг друга . Не скручивайте провода вместе. В противном случае они не влезут в колпачок провода. Задача колпачков для проводов состоит в том, чтобы скрутить провода вместе. Вам не нужно скручивать их вместе самостоятельно.
Затем поверните колпачок провода по часовой стрелке поверх оголенных проводов . Для этого установите колпачок провода поверх оголенных проводов и начните скручивать. Поверните крышку по часовой стрелке примерно на пять секунд. Провода должны скручиваться внутри колпачка. После этого потяните за провода, чтобы убедиться, что они остаются на месте. Если провода ослабли, нужно еще немного скрутить отвод.
Если вы обнаружите, что колпачок не закреплен, возможно, вы используете слишком большой колпачок для проволоки . Или вы можете снять еще немного изоляции, чтобы внутри крышки было больше провода для намотки.
Когда закончите, возьмите изоленту и обмотайте ею оголенные провода . Вы должны обмотать черной изоляционной лентой нижнюю часть колпачков проводов, чтобы полностью закрыть их. Нужно перекрывать каждый слой лент, чтобы провода не оголялись. Когда вы закончите, используйте ножницы, чтобы разрезать изоленту.

Это еще один простой метод сращивания проводов.

Несколько преимуществ этого метода:

Этот метод можно использовать с проводами большего диаметра
Это также относительно недорогой метод
Использование колпачка для соединения проводов не займет много времени

Недостатком является то, что колпачки для проводов не всегда надежны. Если изолента со временем ослабнет, это может привести к оголению проводов, что создает угрозу безопасности. Время от времени смотрите на колпачок провода и убедитесь, что провода по-прежнему соединены надлежащим образом.

Метод 3. Использование стыкового соединения

Другой вариант, который может хорошо работать для более толстых проводов, — это использование так называемого стыкового соединения. Вы можете найти стыковое соединение в большинстве хозяйственных магазинов. Если вы знаете, насколько велики ваши провода, в магазине может быть кто-то, кто поможет вам найти правильное стыковое соединение. Чтобы выполнить этот метод сращивания проводов, необходимо выполнить несколько шагов, в том числе:

Во-первых, вам необходимо снять изоляцию с проводов с помощью инструментов для зачистки проводов . Вам нужно снять примерно один дюйм изоляции с каждого провода, с которым вы собираетесь работать.
После этого возьмите один из оголенных проводов и вставьте его в стыковое соединение . Вы должны нажимать на открытый конец, пока он не окажется в середине стыкового соединения.
Далее возьмите обжимной инструмент . Вдавите его примерно на четверть в стыковое соединение с конца в то, что вы только что назвали проводом. Вы должны совместить отверстие кримпера с точным размером стыкового соединения. Нажмите ручки кримпера до упора вниз. Вы используете это, чтобы держать провод на месте. Есть вероятность, что ваши инструменты для зачистки проводов также могут иметь обжимной инструмент.
После этого нужно проделать то же самое с другой стороной . Поместите второй провод в стыковое соединение. Убедитесь, что он касается другого провода, который уже находится в стыковом соединении. Затем используйте обжимной инструмент, чтобы снова закрепить провод на месте. Скорее всего, ваше стыковое соединение прозрачно, что позволяет вам видеть, как провода соприкасаются друг с другом.
После закрепления проводов наденьте термоусадочную трубку на все стыковое соединение . Если вы обнаружите, что термоусадочная трубка отваливается после того, как вы вставили ее на место, используйте обжимной инструмент, чтобы обжать и ее. Другой вариант — использовать изоленту.
Наконец, вы должны взять фен и направить его на термоусадочную трубку . Покрутите сращенный провод в руках. Термоусадочная трубка должна эффективно изолировать провода после их надлежащего нагрева.

Это один из самых популярных методов сращивания проводов, если у вас более толстые провода:

Вот несколько самых больших преимуществ использования этого метода:

Это идеальный метод, если у вас более толстые провода вы пытаетесь соединиться.
Это один из самых безопасных вариантов, так как вы собираетесь добавить несколько уровней защиты между оголенными проводами и внешней средой.
Это прочный метод сращивания проводов, который обеспечивает сращивание проводов в течение длительного времени.

Несмотря на то, что этот метод хорошо работает для более толстых проводов, он занимает немного больше времени. Кроме того, этот метод требует больше инструментов, что делает его немного дороже.

Наиболее распространенные ошибки при сращивании проводов

Опасная электрическая проводка в распределительной коробке

В конце концов, если вы пытаетесь соединить несколько проводов вместе, у вас есть множество доступных вариантов. Вы можете подумать о типах проводов, которые вы сращиваете, о своем прошлом опыте и выбрать лучший вариант для вас. В то же время есть несколько распространенных ошибок, которые совершают люди. К ним относятся:

Не сращивайте провода, если они разных размеров . Это почти невозможно сделать, и это может создать серьезную опасность поражения электрическим током. Объединяйте только провода одинакового размера.
Не снимайте с проводов больше изоляции, чем это абсолютно необходимо . Изоляция на месте, потому что это важная мера безопасности. Если вы удалите слишком много изоляции, вы рискуете оставить оголенные провода, что создаст серьезную угрозу безопасности. Помните, что вы всегда можете удалить дополнительную изоляцию позже. Вы никогда не сможете вернуть его обратно.
Если вы используете инструмент для обжима проводов, не вставляйте провода в слишком маленькое отверстие . Если вы попытаетесь зажать провода в слишком маленьком отверстии, вы просто перережете провода. Начните с большего отверстия и при необходимости перейдите к меньшему отверстию.
Если вам требуется фен, а у вас его нет, старайтесь не использовать паяльную лампу . Если паяльная лампа коснется проводов или трубок, они мгновенно расплавятся. Вместо этого вы можете найти тепловую пушку в местном хозяйственном магазине.
Не забудьте отключить питание перед началом работы . Это один из самых простых способов получить удар током. Несмотря на то, что этот шаг легко пропустить, это самая важная мера безопасности.
Если вы соединяете провода вместе, их легко оставить слишком короткими . Это может затруднить их позднее подключение, а также создать серьезную угрозу безопасности. Существуют разъемы для проводов, которые можно использовать для быстрого и легкого удлинения проводов. Вы можете найти их в большинстве хозяйственных магазинов.

Вот несколько наиболее распространенных ошибок, которые допускают люди при попытке соединить провода. Поскольку у вас есть несколько доступных вариантов, легко запутаться. Убедитесь, что вы соблюдаете все необходимые меры безопасности, если пытаетесь соединить провода самостоятельно. Наконец, если у вас есть какие-либо вопросы или проблемы, не забудьте обратиться за помощью к профессионалу.

Можно ли сращивать провода без распределительной коробки?

Краткий ответ: НЕТ. Подробный ответ: Все сращивания должны быть в распределительной коробке , и к распределительной коробке должен быть доступ.

Как подключить Romex к электрической коробке?

Кабелепровод к кабельной распределительной коробке Romex

Как вы соединяете провода вместе?

Как соединить электрические провода (учебное пособие)

Что такое 3 провода в Romex?

12-2 Romex будет иметь черный (горячий) и белый (нейтральный) провода, а также незащищенный медный провод для заземления. 12-3 Romex будет иметь черный (горячий), красный (горячий), белый (нейтральный) и голую медь . Красный цвет на 12-3 используется для трехпозиционных выключателей, которые будут рассмотрены позже.

Содержание страницы

Можно ли сращивать Romex?

Следует отметить, что, хотя можно сращивать провода Romex разных типов, например, от 12/2 до 12/3, ни в коем случае нельзя сращивать провода разного сечения . Калибр провода определяется величиной силы тока, которую, как ожидается, будет нести провод.

Как продлить срок службы Romex?

Скрутите конец черного провода вокруг имеющегося соединения черного провода с помощью плоскогубцев. Замените проволочную гайку и убедитесь, что оголенная медь не видна после установки проволочной гайки. После того, как вы замените крышку распределительной коробки, новая цепь Romex готова к подключению на другом конце, удлиняя цепь.

Что такое разъем Romex?

Romex® Basics

Как использовать пластиковые соединители Romex?

Соединитель IDEAL Quick Snap NM

Можно ли запускать Romex открытым способом?

Оболочка Romex изготовлена из прочного поливинилхлоридного (ПВХ) термопластика. Толщина оболочки проводов 14 и 12 AWG составляет 19 мил. Тем не менее, какой бы прочной ни была оболочка NM, не предназначена для открытых применений .

Как соединить два провода с одним проводом?

Многожильные соединители – линейные и закрытые соединители

Как сращивать электрические провода?

Правильный способ соединения проводов

Как соединить два маленьких провода?

Надежно соедините провода БЕЗ припоя

Можно ли подключить 3 провода к розетке?

Никогда не подсоединяйте более одного провода к одной винтовой клемме . Также не рекомендуется подключать все три кабеля напрямую к розетке, используя как винтовые, так и вставные клеммы на задней панели устройства.

Как подключить 3-проводную цепь?

Как работает трехпроводная электрическая система

Для чего используется белый Romex?

Белый ROMEX®

Обычно используется для розеток , освещения и детекторов дыма в доме . Этот провод 14-го калибра называется 14-2 при включении двух изолированных жил и 14-3 при трехжильных.

Можно ли соединить Romex внутри стены?

Нельзя врезать в стену или использовать j-box, который бы закопал (код). Вам нужно будет потянуть его назад и заменить прогон на приспособление. Скрытое соединение не допускается. Единственный правильный способ стыковки – это замена секции и/или стыковка в доступных распределительных коробках.

Могу ли я соединить Romex со стеной?

Он называется комплектом для сращивания кабелей NM 2 и 3. Этот комплект для сращивания и ответвления предназначен для кабелей NM, таких как кабель NM марки Romex, и обеспечивает быстрое и надежное средство для сращивания или ответвления 2-проводных и 3-проводных кабелей NM с заземлением — до 300 вольт .

Можно ли использовать обжимные соединители на домашней проводке?

Клеммы розетки разрешено использовать с сертифицированными обжимными соединителями проводов, установленными на месте, или сборкой, если это указано изготовителем . Розетка также может быть снабжена проводниками с установленными на заводе обжимными соединителями.

Можно ли использовать распределительную коробку для удлинения проводки?

Ошибка: Нет электрической коробки | Никогда не подключайте провода вне электрических коробок . Распределительные коробки (или распределительная коробка) защищают соединения от случайного повреждения и защищают от искр и тепла из-за неплотного соединения или короткого замыкания.

Нажимные соединители так же хороши, как проволочные гайки?

Гайки для проводов требуют надлежащей техники зачистки проводов и сращивания для обеспечения хорошего соединения. С другой стороны, 9Вставные соединители проводов 0015 проще в установке . Типы разъемов Push-in вообще не требуют инструментов. Для некоторых других разъемов для обжима проводов требуется фен, обжимной инструмент или и то, и другое.

Как удлинить Romex 14 2?

Что делать со слишком короткими электрическими проводами

Как сращивать Romex?

Как отремонтировать поврежденные провода Romex

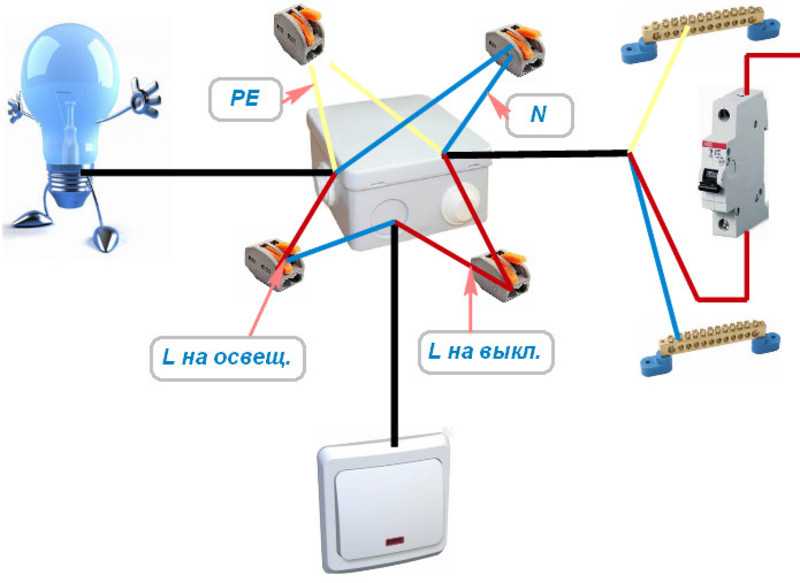

Как установить распределительную коробку Romex?

Чтобы установить хомут этого типа, вставьте конец с резьбой в выбивное отверстие в коробке, затем навинтите контргайку на конец с резьбой изнутри коробки. Затяните гайку плоскогубцами. Вставьте кабель через скобу зажима в коробку и затяните винты на скобе, чтобы зафиксировать кабель.

Можно ли использовать Romex с металлическими ящиками?

Даже если устройство не завершает заземление, проводку Romex или NM всегда можно использовать с металлическими электрическими коробками , прикрепив оголенный или зеленый заземляющий провод к коробке с помощью винта.

Как закрепить Romex в пластиковой коробке?

Бытовая электропроводка — размещение кабеля NM в коробке

Как использовать пластиковые зажимы для проводов?

Как использовать защелку: CURT 58280

Вы ломаете язычки на пластиковых электрических коробках?

Коробки для оптоволокна часто имеют выбивные порты без зажимов. В неметаллических одинарных коробках 2 1/2 x 4 кабель не нужно зажимать, если он закреплен в пределах 8 дюймов от внешней стороны коробки (исключение NEC 314.17(C)). Посему на тех, если отломится вкладка, то не выдает .

Нужен ли канал для Romex?

Одна из причин , по которой вы не кладете ромекс в кабелепровод , заключается в том, что он создает больше тепла и не рекомендуется в кабелепроводе, если у вас есть кабелепровод, вы можете проложить изолированные провода вместо этого, вероятно, это дешевле. когда вы помещаете romex внутрь кабелепровода Romex не может дышать и сохраняет слишком много тепла.

Можно ли использовать Romex в отдельно стоящем гараже?

Можно ли выставить Romex в отдельно стоящем гараже? Нет, u003cstrongu003e вы не можете выставлять провода Romex или провода с неметаллической оболочкой в отдельно стоящем гараже или где-либо ещеu003c/strongu003e. Потому что выставлять его на улицу небезопасно. Кроме того, это противоречит Национальному электротехническому кодексу или NEC.

Можно ли запускать Romex снаружи?

Провода Romex нельзя использовать на открытом воздухе , потому что, если они намокнут водой, газом, маслом или другим растворителем, эти жидкости могут проникнуть в оболочку и повредить соединение, вступив в контакт с оголенным медным заземляющим проводом.

сечения медного проводника для различных токовых нагрузок
Ток в А	1	2	3	4	5	6	10	16	20	25	32	40	50	63
S — в мм²	0,17	0,33	0,52	0,67	0,84	1	1,7	2,7	3,3	4,2	5,3	6,7	8,4	10,5
Ø в мм	0,45	0,65	0,81	0,92	1,02	1,13	1,45	1,87	2,05	2,32	2,60	2,92	3,27	3,66

^{Тип бытовой техники}	^{мощность в Вт}	^{ток в Амперах}
^{Ламы накаливания старых образцов}	^{60 – 250}	^{0,3 – 1}
^{Малогабаритные нагревательные приборы чайники, кофейники и кипятильники}	^{1000 – 2000}	^{5,5 – 10}
^{Стационарные и переносные электрические плиты}	^{1000 – 6000}	^{6 – 55}
^{Микроволновки различных марок}	^{1500 – 2200}	^{8 – 10,5}
^{Кухонные электрические мясорубки не производственного назначения, для домашнего пользования.}	^{1500 – 2200}	^{8 – 10,5}
^{Тостеры для запекания хлеба}	^{500 – 1500}	^{2,5 – 8}
^{Оборудование для приготовления гриль блюд}	^{1200 – 2000}	^{7,5 – 8}
^{Блендоры и миксеры}	^{500 – 1500}	^{2,5 – 9}
^{Кухонные комбайны}	^{500 – 1500}	^{2,5 – 9}
^{Электрическая духовка}	^{1000 – 2000}	^{5,5 – 8}
^{машины для мытья посуды}	^{1000 – 2000}	^{5,5 – 8}
^{Бытовые стиральные машины}	^{1200 – 2000}	^{5.5 – 8}
^{Электрические сушилки для обуви или белья}	^{2000 – 3000}	^{8 – 12}
^{Утюги не промышленного назначения}	^{1200 – 2000}	^{5. 5 – 8}
^{Напольные и переносные пылесосы}	^{800 – 2000}	^{3.5 – 8}
^{Спиральные обогреватели}	^{500 – 3000}	^{1.8 – 12}
^{Ручные фены для сушки волос}	^{500 – 1500}	^{1.5 – 7}
^{Сплит системы и кондиционеры}	^{1000 – 3000}	^{6 – 12}
^{компьютеры}	^{300 – 800}	^{0.8 – 3,2}
^{Ручной электроинструмент (Болгарка, дрель, перфораторы, лобзик и т.п.)}	^{500 – 2500}	^{1.8 – 12}
