• Основные правила
• Как защитить кровлю от горения
• Проход дымоотвода через кровлю
• Узел прохода
• Видеоматериал: нюансы установки
• Вывод дымоотвода через разнообразные типы кровли
  • Кровля из черепицы
    • Выведение трубы с сечением в форме квадрата или прямоугольника
    • Проход круглой печной трубы через крышу
• Видеоматериал: герметичность дымохода из кирпича через металлочерепицу
  • Кровля из профнастила
    • Как вывести прямоугольную трубу дымохода
    • Выведение дымоотвода сечением в форме круга
• Видеоматериал: установка дымового канала через кровлю из профнастила
  • Покрытие из ондулина
• Видеоматериал: герметичность трубы на крыше из ондулина
  • Выведение через мягкую кровлю
• Как установить дымоход через крышу
  • Проход через ондулин
  • Выведение дымового канала в построенной крыше мастером
• Монтирование труб с прямоугольным или квадратным проходом
• Труба круглого сечения
  • Эластичные проходки
  • Жесткие проходки
• Высота и размещение дымовой трубы
• Герметизация дымоотвода
  • Какая преследуется цель
• Пожаробезопасность
  • Гидроизоляция трубы
    • Основные монтажные работы
    • Устранение течи на крыше возле трубы
    • Изоляция битумной лентой
    • Элементы, используемые для вывода и герметизации
• Видео
• Результат неправильной установки
• Заключение

Объекты, имеющие функцию отопления от котла, печи или камина требуют нормального вывода дыма наружу, что необходимо для поддержания защиты и безопасности жильцов. Поэтому крайне важно знать, как сделать проход трубы дымохода через крышу и кровлю с учетом всех стандартов.

Основные правила

Если в доме есть отопление, вам потребуется создать оптимальные условия для удаления дымовых газов. Существует несколько способов выведения трубы в зависимости от места установки. На его выбор влияет множество факторов, а дымоотвод может устанавливаться:

• в самом коньке;
• на расстоянии от него.

Каждый из описанных способов имеет свои отличия и особенности, но преимущество отдается монтажу по второму варианту. Для поддержания нужной силы тяги общая высота дымового канала должна соответствовать пределам 5-10 м.

Как защитить кровлю от горения

Для этого нужно учесть два момента:

• Проход через стеновые и потолочные перекрытия. Здесь обязательно использование ППУ с минеритом, так как внешняя труба сэндвича нагревается до температуры 200*.
• При проходе через крышу необходима крышная разделка и все остальные сопутствующие элементы.

Согласно нормам, минимально допустимое расстояние между дымоотводом и несущими балками или стропилом должна быть 130-250 мм. Изнутри конструкция наполнена жаростойким материалом.

Схемы проходов вы можете найти в каталоге Феррум в разделе сайта «рекламная и полиграфическая продукция».

Проход дымоотвода через кровлю

Предназначением дымохода является удаление продуктов горения. Как описывалось выше, высота трубы должна рассчитываться специалистом с учетом стандартов СНиП и удаленностью от конька.

Узел прохода

Один из вариантов — проход сквозь конек.

Но чаще всего, монтаж трубы дымохода через крышу и кровлю осуществляется не через конек, а на расстоянии от него. Согласно требованиям СНиП:

• Суммарная длина дымового канала должна быть не менее 5 м. Исключения составляют лишь дома, в которых отсутствуют чердаки, но при условии наличия устойчивой тяги.
• Высота дымоотвода над кровлей составляет не менее 0,5 м.
• Дымовая труба возвышается над коньком на полметра или больше. Но если расстояние между ней и коньковым ребром по горизонтали не превышает 105 см.
• Устье должно идти ровно по высоте с коньком или выше, когда ширина по горизонтали находится в интервале 1,5 – 3,0 м.
• Выход дымохода должен быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.

Недостатком же является необходимость сопоставления высоты дымоотвода, что приводит к дополнительным затратам. Профессионалы не советуют делать его через ендову из-за того, что в таких местах нередко накапливаются снежные залежи, тем самым нарушается гидроизоляция и появляются протекания. Также существуют сложности организации короба. Локализация дымохода в ниже находящемся отделе ската тоже имеет весомый минус – вероятность повреждения при схождении снега.

На установочные работы влияет и материал, составляющий основу дымоотводной трубы. Это может быть металлическое, кирпичное и керамическое основание. Каждый из перечисленных вариантов обладает разной сгорающей температурой, что нужно знать при создании проекта. На основе трубного сечения выходное отверстие может иметь форму квадрата, круга, прямоугольника или овала. Зная, как правильно выводить дымоход через крышу, его монтаж производят в три последовательные стадии, осуществляемые профильным специалистом:

1. По бокам монтируются дополнительные стропила.
2. Укладка горизонтальных балок на идентичном с этим отверстием расстоянии (рассчитывается согласно СНиП и соответствует диапазону 140-250 мм).
3. Заполнение внутренней поверхности короба невоспламеняемым материалом для утепления.

Чтобы предотвратить нарушение нормальной вентиляции, рекомендуется установить отдельно вентиляционную систему.

Видеоматериал: нюансы установки

Вывод дымоотвода через разнообразные типы кровли

Ниже – рекомендации по монтажу дымоотводящего канала в зависимости от материала крыши.

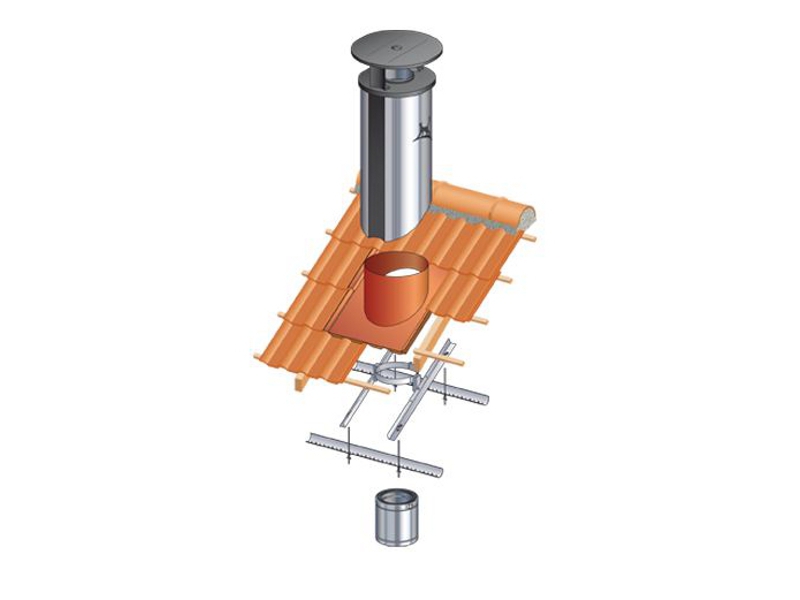

Кровля из черепицы

В таком варианте для обработки прохода профессионалы прибегают к применению рифленого, самоклеящегося, листового алюминия или свинца.

Выведение трубы с сечением в форме квадрата или прямоугольника

Если дымоотводящее отверстие имеет кирпичную основу, то из-за нестандартных габаритов, перед выведением небольшая часть листков покрытия должна сниматься или вырезаться в большем размере. Чтобы обеспечить гидроизоляцию, применяются эластичные ленты, имеющие основу из клея. Они клеятся специалистом на трубное основание и кровельную обрешетку. Верхний край крепится посредством планки из металла, а имеющиеся соединения замазываются герметичным веществом.

 Для предупреждения попадания осадков рекомендуется установить дополнительный галстук.

Проход круглой печной трубы через крышу

Обеспечивается благодаря специальному колпаку, который отвечает за проведение дымоотводящего отверстия. В покрытии делается небольшое и ровное отверстие, согласно трубным габаритам. На него надевается мастер-флеш, а имеющиеся соединения замазываются герметичным веществом.

Видеоматериал: герметичность дымохода из кирпича через металлочерепицу

Кровля из профнастила

Это актуальный материал, часто применяемый при проведении строительных работ. Однако при его использовании существует риск развития протечки, особенно при несоблюдении технических правил. Чтобы предотвратить такой исход, рекомендуется располагать его в вертикальном положении. Кровельное отверстие делается болгаркой, но необходимо следить за отсутствием на полученном профнастиле зазубрин и прочих неровностей.

Как вывести прямоугольную трубу дымохода

В этой ситуации профессионалы рекомендуют привлекать оцинкованный лист:

1. Вырезание четырех планок для дальнейшего монтирования с каждой из сторон.
2. Укладка от нижнего края до карниза.
3. Приставить планки и крепление низа к обрешетке.
4. Обеспечить герметичность.

Выведение дымоотвода сечением в форме круга

В этом случае установка дымохода через крышу требует наличия рулонной битумной изоляции или одноименной фольгированной ленты. После этого устанавливается проходка, наклеивающаяся на обрешетку, и уплотняется термоустойчивым герметическим веществом. Если она выполнена из резиновой основы, повышается риск плавления, поэтому стоит поместить под него хомут и прокладку, способную выдерживать относительно высокие температуры.

Видеоматериал: установка дымового канала через кровлю из профнастила

Покрытие из ондулина

Отличительной чертой этого материала считается высокая надежность и устойчивость, поэтому важно сделать маленькое отверстие и заполнить его термоустойчивым материалом. Для стыковой изоляции потребуется монтировать разделку из железа и фартук, а края подвести под ондулиновые листы.

Видеоматериал: герметичность трубы на крыше из ондулина

Выведение через мягкую кровлю

Отличительной чертой материала служит то, что он относится к категории горючих стройматериалов. Поэтому для него необходимо оставить пространство между покрытием и отверстием под дымоход (примерно 13-25 мм). Гидроизоляция делается идентично прочим вариантам. Отличие – это использование ендового ковра или заведение на трубу самого покрытия.

Как установить дымоход через крышу

Работы, осуществляемые специалистом, протекают в несколько стадий:

1. Определение наилучшей локализации места прохода.
2. Установка короба.
3. Вырезание отверстия в скате.
4. Отгибание материала для кровли наружу, а изоляции от влаги – во внутреннюю сторону.
5. Фиксация.
6. Заделывание короба и наполнение термоизоляцией.
7. Создание герметичности при помощи герметиков.

Проход через ондулин

Важнейшая задача – это максимальное заполнение внутренней полости огнеустойчивыми материалами. Изоляция обеспечивается фартуком, заводящимся под кровлю. С этой целью стоит присмотреться и приобрести самоклеящуюся ленту «Ондуфлеш».

Выведение дымового канала в построенной крыше мастером

1. Выбор подходящего места.
2. Формирование короба из брусьев.
3. Создание отверстия в кровле.
4. Наполнение короба негорючим материалом.
5. Заделывание стыков герметичным веществом.

Монтирование труб с прямоугольным или квадратным проходом

Стандартным правилом профессионалов является строгое вертикальное положение. Дальнейшие действия имеют такую последовательность:

1. Вырезание отверстия в кровле и монтаж деревянной конструкции.
2. Фиксация стального листа и защитно-декоративной пластинки.
3. Заведение краев гидроизоляции.
4. Монтаж внутреннего фартука и установка внешнего.

Труба круглого сечения

Отличием установочных работ является необходимость использовать специальную разделку. Вывод профессионалом осуществляется так:

1. Обустройство короба.
2. Вырезание отверстия под дымоотвод.
3. Закрепление железного листа или монтаж уже готовой детали.

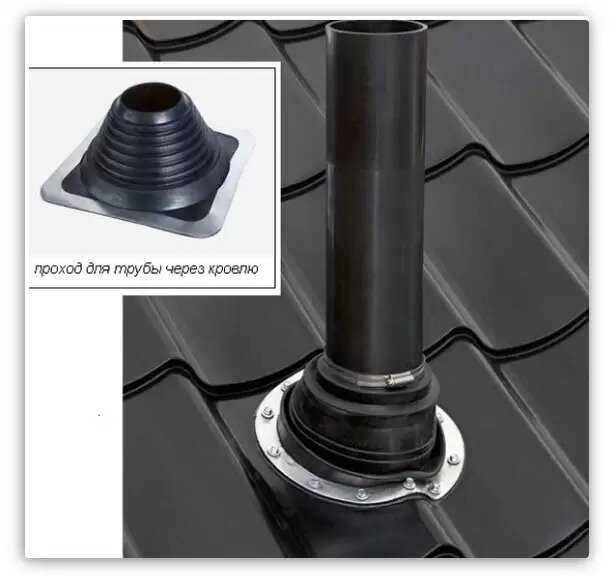

Эластичные проходки

Так как провести дымоход через крышу без профессиональной помощи проблематично, важно уделить должное внимание выбору каждой детали.

Отличительными характеристиками являются:

• Устойчивость к неблагоприятным погодным условиям.
• Стойкостью к ультрафиолету.
• Гибкость.
• Плотное прилегание.
• Эстетичность.

Жесткие проходки

Существует два основных вида:

• Неразъемный – вставляется в верхний край дымохода, после чего сверху надевается оголовок или конус.
• Разъемный – его верхняя часть надевается на дымоотвод, а по краям наносится герметичное вещество, крепкая фиксация обеспечивается с помощью хомута.

Высота и размещение дымовой трубы

Все проводимые расчеты основываются на требованиях СНиП 41-01-2003 и СП (строительных правилах) 7.13130.2009, а также на полученных рекомендациях от производителей отопительных устройств.

При конструировании кровли плоского типа подразумевается оставить запас минимум в 50 см. Для скатной крыши действуют следующие правила от мастеров, основывающиеся на расстоянии между дымоходом и коньком и их расположением:

• До полутора метров. В этом случае высота трубы должна быть не меньше 50 см (относительно последнего или ограждающего парапета).
• В пределах 1,5-3 метров. Здесь высота не может быть ниже конька.
• Если вы хотите разместить элементы дальше, чем на 3 метра, то минимальная высота будет определяться путем проведения линии под углом 10 градусов относительно горизонта.

Герметизация дымоотвода

Очень важный и ответственный этап. От его исхода зависят сроки службы самого дымохода и всей отопительной системы в целом.

Какая преследуется цель

Обеспечение герметичности проводится для:

• Недопущения попадания дыма внутрь помещения.
• Соблюдения техники безопасности.
• Поддержания эстетичности.

Пожаробезопасность

Некоторые слои кровельного пирога и деревянная стропильная система не могут выдержать воздействие высоких температур, поэтому повышается вероятность возгорания. Для устранения этого риска необходимо применить специальный короб вдоль периметра кровельного отверстия.

Гидроизоляция трубы

Защита от влаги также важный этап, который нельзя пропускать при обустройстве прохода.

Основные монтажные работы

Короб монтируется из бруса, находящегося на уровне с обрешеткой. По его краям фиксируется парогидроизоляция. Для этого делается крестовидный надрез полотна и разворот во внутреннюю поверхность частей материала в форме треугольника. Для обеспечения фиксации необходимо запастись гвоздями с широкой шляпкой или строительными скобами. Также потребуются герметики и клеевая лента.

Устранение течи на крыше возле трубы

Для этого обязательно укладывается дренажный желоб. А само отверстие закрывается внутренним и декоративным фартуками.

Изоляция битумной лентой

Обеспечивает высокий уровень герметизации любого типа поверхности. Она полностью исключает негативное воздействие влаги, так как отличается значительной прочностью.

Элементы, используемые для вывода и герметизации

• Короб оцинкованный.
• Лист накладной потолочный.
• Хомуты стяжные из нерж. стали.

При условии правильности выполнения технических правил, проход дымовой трубы через крышу и кровлю отличается хорошей термоизоляцией, которая добивается путем заполнения внутренней полости базальтовой ватой или прочими жаростойкими материалами. При возможности лучше оставить маленькое пространство с воздухом (5-7 см) между утеплителем и дымовым проводником. Если при монтировании конструкции участвуют проходки, то выбрать нужную деталь стоит с учетом материала, составляющего основу.

Видео

Результат неправильной установки

Вследствие несоблюдения главных правил и техники безопасности, могут возникнуть такие последствия как:

• Разрушение дымохода.
• Просачивание влаги внутрь трубы и развитие грибковой инфекции.
• Увеличение влажности и нарушение гидроизоляционного ковра.
• Усиление потери тепла.
• Создание препятствий при воздушной циркуляции.
• Образование трещин.

Заключение

Опытные монтажники подскажут, как провести дымоход через крышу с учетом всех стандартов и технических рекомендаций, а специалисты FERRUM помогут собрать полноценный комплект. Только грамотно подобранное изделие и правильный монтаж гарантируют качественное удаление продуктов горения, и поддержание оптимальной циркуляции воздуха в доме.

Проход трубы через крышу, как обустроить вывод и узел через профнастил, смотрите на фото и видео

Оборудуя проход трубы через крышу, необходимо позаботиться о том, чтобы было выполнено два условия:

Вывод дымохода через конек позволяет провести все работы достаточно просто. Ввиду того, что на коньке невозможно образование снежных карманов, удается достигнуть лучшей защищенности от протек. Но в то же время такой способ установки узла прохода через кровлю подразумевает, что в конструкции стропильной системы коньковая балка не будет иметь несущих функций. А это требует дополнительного укрепления самих стропил. При наличии мансарды, установка дополнительных стропильных опор может быть нежелательной или просто невозможной.

Именно поэтому застройщики отдают предпочтение установке прохода дымохода на скате, непосредственно у конька. В этом месте также не образовывается снежный карман, а к тому же стропильная система не нуждается в дополнительном укреплении. Но кроме этого, на выбор места прохода дымоходом крыши влияет и расположение отопительного оборудования. Следует помнить, что горизонтальные участки дымохода не должны иметь длину боле 1 метра. В некоторых случаях именно расположение котла становится причиной выбора метода прохода дымоотводной трубы сквозь конек.

Важно соблюсти расстояние между стропилами и кровлей в диапазоне 25-30 см. Если кровля выполнена из горючих материалов (различные виды рубероида, мягкая кровля), то между материалом и стенкой дымохода должен соблюдаться зазор 13-25 см. Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки.

Если кровля представляет собой «пирог», состоящий из гидро-, паро- и теплоизоляции, то при монтаже проходного элемента могут возникнуть некоторые сложности, связанные с нарушением целостности этого слоя. В результате ошибки защитные свойства кровли могут значительно снизиться. В данном случае дымоход можно установить в отдельный короб, который позволит изолировать материалы кровли от горячих стенок. Расстояние между внутренней стенкой короба и дымоходом должно составлять около 15 см, при этом свободное пространство заполняют негорючим теплоизолирующим материалом. Рекомендуется использовать минеральную или базальтовую вату, так как она является стойкой к воздействию влаги.

Гидро- и пароизоляцию подводят к коробу по стандартному методу: «пирог» надрезают в форме конверта. Полотно пленок выводят к стропилам и поперечным балкам, где их фиксируют гвоздями или скобами. Затем слой гидроизоляции прижимают сверху брусками, а пароизоляцию — каркасом основания под отделочные материалы мансарды или чердака. После этого стыки пленок и короба обрабатываются герметиком и проклеиваются специальной лентой.

Для организации герметичного примыкания кровли к дымоходу, в этой точке создают внутренний фартук. Для его создания используют нижние планки примыкания. Планки прикладывают к стенкам дымохода, где отмечают ее верхнюю часть. По данной линии болгаркой проделывают штробу. Затем из образовавшейся каемки аккуратно удаляют пыль. Это делают так, чтобы мелкие частички песка и цемента не попали на поверхность гидроизоляции или кровли. В некоторых случаях мелкие песчинки превратятся со временем в абразив, который может серьезно повредить материал кровли.

Нижний фартук начинают устанавливать с нижней стенки, при этом в штробу заводят только одну часть фартука. Аналогично этот элемент крепят по всему периметру дымохода. Отдельные элементы необходимо перекрывать с нахлестом в 15 см. Стыки герметизируются.

После завершения монтажа нижнего фартука переходят к установке так называемого галстука, который обеспечит сток воды на скаты крыши. Эго делают из гидроизолирующего материала, заведенного под элемент фартука. Поверх внутреннего фартука и галстука кладут материал кровли. Поле этого в месте примыкания дымохода оборудуют верхний фартук, который имеет скорее декоративную, чем функциональную цель. Верхний фартук устанавливают аналогично внутреннему, но здесь кромка элемента крепится напрямую к стене дымохода (читайте также: «Вывод дымохода через стену — инструкция»).

Для дымоходов с круглым сечением в строительных магазинах можно приобрести специальные проходные элементы, состоящие из стального листа и колпака-фартука. Их использование позволяет значительно ускорить работы по оборудованию прохода трубы дымохода через кровлю. Купленный или изготовленный фартук следует надежно зафиксировать на крыше. При этом с дымоходом его закрепляют не жестко, так как расширение материала или усадка стропильной системы могут стать причиной повреждения дымохода фартуком (обязательно прочтите: «Проходка кровельная — устройство»).

Проход трубы дымохода через кровлю, детальная видео инструкция:

В месте стыка трубы и фартука устанавливают юбку — стальной хомут, который закрепляют с использованием термостойкой прокладки. Данный подход позволяет существенно улучшить гидроизоляцию кровли в данном месте. По завершению установки фартука, необходимо нанести на все места примыкания элемента и дымохода герметик. Это способствует получению надежного соединения, не дающего протечек.

Методология того, как вывести трубу через профнастил по своей сути ни чем не отличается от указанной выше (подробнее: «Как вывести трубу через крышу из профнастила – избегайте ошибок»). Сам материал отличается высокой теплоустойчивостью, но в то же время полимерный защитный слой очень чувствителен к высоким температурам. А поэтому, в зависимости от выбранного материала дымоходной трубы следует подобрать расстояние между дымоходом и кровлей.
