Как правильно возвести крышу бани своими руками — пошаговая инструкция с фото, видео и чертежами

Баня — сложное инженерное сооружение, строительство которого собственными руками осуществимо, но потребует инженерных знаний и времени. Особого внимания и расчёта требует крыша, так как через покрытие происходят наибольшие потери тепла — от 30 до 45%. Строительство крыши требует взвешенного подхода и точного представления о виде, конструкции кровли и материале её покрытия ещё до начала строительства.

Этапы строительства крыши над баней

Работы по устройству кровли на бане с учётом всех нормативов и правил проводят в несколько этапов:

  1. Выбор варианта кровли, материала покрытия и несущей конструкции.
  2. Сбор нагрузок, выполнение чертежей и расчётов несущей конструкции, составление сметы и списка необходимых материалов.
  3. Закупка материала, подготовка строительной площадки и необходимых инструментов.
  4. Строительство.

Выбираем вариант крыши

На выбор конструкции крыши влияет материал покрытия, назначение чердачного помещения — будет оно обогреваемым с жилой мансардой или холодным, а также уровень ветровой и снеговой нагрузки в регионе, где производится строительство.

Виды скатных кровель, используемые в индивидуальном строительстве:

  1. Односкатные. Наклонные крыши с одним скатом часто используются для покрытия небольших сооружений типа бани при необходимости построить быстро и недорого.

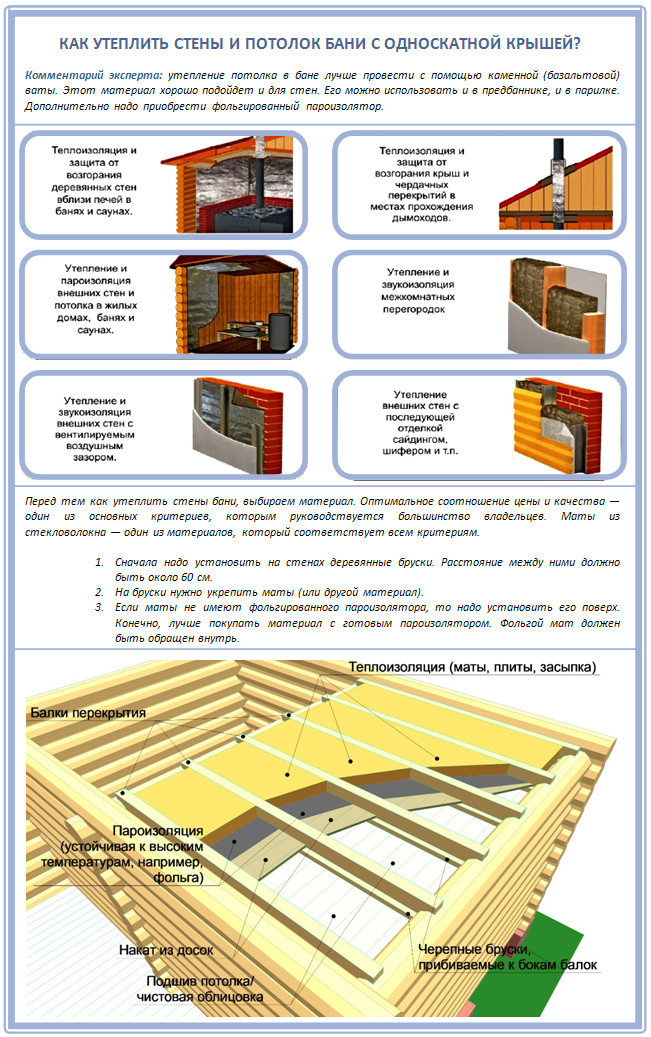

    Односкатная кровля имеет наиболее простую конструкцию и возводится очень быстро

  2. Двускатные. Если нужен больший уклон крыши и хочется иметь полноценное чердачное помещение, сооружают более сложное в исполнении двускатное покрытие.

    Двускатная крыша монтируется сложнее, но зато позволяет получить полноценное чердачное помещение для хранения банных принадлежностей

  3. Вальмовые и полувальмовые. Такие кровли имеют 4 ската — вместо фронтонов по торцам дома также выполняют покрытие с уклоном. Крыши этого типа сооружают в климатических районах с большой ветровой нагрузкой. Крыша, у которой торцевые скаты — вальмы — спускаются на половину длины основного кровельного покрытия, называются полувальмовыми.

    Вальмовая крыша хорошо противостоит сильным ветрам за счёт устройства дополнительных скатов вместо торцевых фронтонов

  4. Шатровые. Это частный случай вальмовой кровли, которая сооружается над квадратными в плане домами, а также над основаниями, вписывающимися в круг.

    Шатровая крыша устроена так же, как и вальмовая, но не имеет конька, поскольку все вальмы сходятся в одной точке

  5. Многощипцовые и комбинированные. Многощипцовые крыши используют для укрытия сложных в плане сооружений Г-образных или П-образных зданий, причём одновременно в покрытиях могут использоваться разные виды форм кровель.

    Многощипцовые крыши состоят из нескольких кровельных конструкций, объединённых в одно целое

  6. Мансардные. Это очень популярный вид крыши для жилых домов. Они бывают самой разной формы, а объединяет их наличие тёплого жилого помещения в чердачном пространстве. Встречаются такие кровли и на банях.

    Устройство мансардной крыши позволяет получить полноценное жилое помещение на втором этаже

Самый простой вариант для строительства — односкатная крыша. Она часто используется, когда помещение бани пристраивают к основному дому, и при небольших уклонах покрытия. При строительстве отдельно стоящей бани наиболее востребована двускатная форма крыши.

Проектирование крыши

Факторы, влияющие на конструкцию крыши:

  • снеговая нагрузка на кровлю, которая определяется исходя из географического положения района строительства;
  • нормируемое сопротивление теплопередаче, также зависящее от климатического района. Этот параметр влияет на выбор толщины утеплителя;
  • вес конструкции. Он зависит от материала кровли;
  • выбор между мансардой и чердаком. Утепление кровли над мансардой влияет на её конструкцию и даёт дополнительную нагрузку на стропила;
  • вид бани — пристроенное помещение или отдельно стоящее здание: пристройку можно накрыть односкатной конструкцией, тогда как отдельное строение экономичнее завершить двускатной кровлей;
  • угол наклона кровли. На его выбор оказывает влияние материал крыши, а также предполагаемое назначение подкровельного пространства и личные предпочтения хозяев.
Сбор нагрузок на несущие элементы крыши

Снеговой и климатический районы определяются в индивидуальном порядке по картам, приложенным к СП 50. 13330.2010 «Тепловая защита зданий» СНиП 23–02–2003, актуализированная редакция. По этим картам определяется удельная снеговая нагрузка на кровлю в зимний период. Нагрузка от веса покрытия варьируется от 6 кг/м2 (Ондулин) до 55 кг/м2 (керамическая и цементно-песчаная черепица).

Запланировав над баней тёплую мансарду, к весу кровли добавляют вес от утеплителя, пароизоляционного слоя и внутренней обшивки помещения — от 30 до 55 кг/м2 в зависимости от вида утеплителя и облицовочного материала. Если чердак над баней не отапливается, то добавляется только вес подкровельной мембраны, которым можно пренебречь.

Вес древесины хвойных пород (сосна, ель, лиственница), из которой чаще всего выполняют конструкции кровли, определяется как произведение плотности на объём. Плотность древесины составляет 600 кг/м3.

Таблица: удельная снеговая нагрузка в зависимости от региона
№ региона12345678
Снеговая нагрузка, кгс/м280120180230320400480560

Номер региона определяется по карте распределения снеговых нагрузок, которую выпускает Росгидромет.

Каждому региону нашей страны присваивается номер в зависимости от средней интенсивности снеговой нагрузки

Высота прохода под скатом кровли нормируется и должна составлять не менее 1,6 м для возможности выполнения периодического осмотра технического состояния конструкций.

В зависимости от угла наклона кровли полезная площадь чердака меняется

При выборе угла наклона крыши до 20o покрытие можно выполнить из металлических профилированных листов, в том числе металлочерепицы, при уклоне от 20 до 40o можно использовать любой кровельный материал, кроме рулонных кровельных битумно-полимерных материалов.

Таблица: угол наклона крыши в зависимости от материала покрытия
КровляУклон, %(град)*
Из штучных материалов и волнистых листов
2.1 Из штучных материалов
2.1.1 Из черепицы:
цементно-песчаной, керамической, полимерцементной
битумной		≥ 40 (≥ 22)
≥ 20 (≥ 12)
2. 1.2 Из плиток
хризотилцементных, сланцевых, композитных, цементноволокнистых		≥ 40 (≥ 22)
2.2 Из волнистых, в том числе профилированных листов
хризотилцементных, металлических профилированных (в т. ч. из металлочерепицы), битумных
цементно-волокнистых		≥ 20 (≥ 12)
≥ 36 (≥ 20)
Из металлических листов
стальных оцинкованных, с полимерным покрытием, из нержавеющей стали, медных, цинк — титановых, алюминиевых		≥ 12 (≥ 7)
Конструктивный расчёт стропил

Расчёт конструкций кровли производят в соответствии с СП 64.13330.2011 «Деревянные конструкции», но можно воспользоваться таблицами с усреднёнными данными. Этот способ гораздо проще, хотя результат будет несколько превышать конструктивный минимум, так как таблицы разработаны с учётом максимальных нагрузок от снега и веса кровли. Для определения сечения стропила достаточно знать пролёт здания и задать расстояние между стропилами.

Таблица: длина и размер сечения стропил в зависимости от расстояния между ними
Длина стропил, мРасстояние между стропилами, смРазмер сечения стропил, см
до 31208 х 10
до 31809 х 10
до 41008 х 16
до 41408 х 18
до 41809 х 18
до 61008 х 20
до 614010 х 20

При закупке материала помните, что длина стропил в этом случае — размер от опоры до опоры, то есть фактически стропила будут длиннее на вылет карниза крыши и подрезку в щипце.

Конструкция обрешётки

Конструкция обрешётки зависит от материала покрытия:

  • покрытие из металлочерепицы на свесе и коньке кровли требует сплошного настила на ширину 450 мм, шаг промежуточной обрешётки соответствует поперечному профилю гофр и назначается производителем материала;
  • Кровля из битумных плиток (например, «Шинглс»), черепицы, малые уклоны кровли из волнистых листов (еврошифер Ондулин) требуют сплошного настила из досок или влагостойких плитных материалов (ОСП, ЦСП).

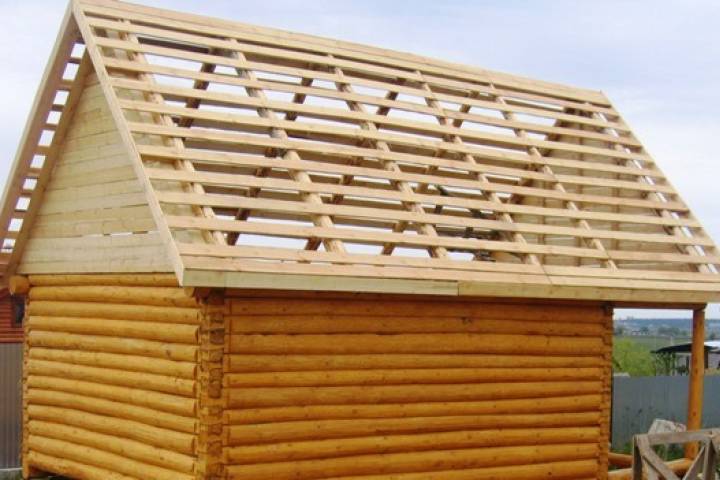

Конструкция обрешётки зависит от угла наклона крыши и материала покрытия

Свод правил «Кровли» (СНиП II-26–76) нормирует минимальный размер элементов обрешётки в 30х50 мм.

Выполнение комплекта чертежей

Комплект чертежей крыши включает:

  • план кровли;
  • монтажные схемы несущих элементов;
  • деталировочные чертежи каждого элемента конструкции;
  • узлы крепления;
  • разрез кровли с флажком, на котором отображается послойный состав кровли;
  • ведомости потребности в материалах;
  • общие данные по чертежам с указаниями по монтажу и требованиям к материалам.
Наиболее часто используемые сечения стропильной системы из древесины
Название элементаСечение, смПримечание
Мауэрлат10х10, 10х15, 15х15
Стропильная нога, затяжка10х15, 10х20
Прогон, подкос5х15, 5х20В зависимости от размера стропил
Стойка10х10, 10х15
Обрешётка3х5

При расчёте расстояния между стропилами необходимо учитывать наличие вертикальных конструкций, например, дымовой трубы.

Без инженерного образования выполнить чертежи невозможно, поэтому индивидуальные строители вычерчивают элементы от руки или распечатывают деталировку узлов из технической литературы и профильных сайтов интернета. Однако лучшее решение — заказ проекта кровли в специализирующихся на этом виде работ фирмах. Так будут соблюдены все требования действующих норм, что гарантирует долговечность конструкции крыши.

Видео: проектирование двускатной крыши

Фотогалерея: чертежи двускатной крыши
На монтажной схеме стропил указывают все размеры в горизонтальной проекции
На разрезах показаны необходимые размеры, отметки высот, замаркированы элементы системы и узлы
На чертежах узлов проработаны конструкции соединения элементов
На узле даны необходимые размеры, послойный состав кровли, замаркированы отдельные элементы
По чертежам составляют поэлементные ведомости с указанием количества/объема/веса

Монтаж кровельной системы для бани

Последовательность устройства крыши для бани разберём на примере двускатной конструкции кровли.

Требуемые инструменты

Для строительства крыши потребуется набор измерительных, режущих и плотницких инструментов:

  • рулетки разной длины от 5 до 20 метров;
  • маркер, карандаш;
  • шнур по длине конька;
  • молоток гвоздодёр;
  • ножницы по металлу;
  • кровельный нож;
  • шпатель;
  • скотч;
  • ножовка, электропила, электродрель и шуруповёрт, различные свёрла и насадки к ним;
  • горизонтальный и вертикальный уровень;
  • рейка, линейка;
  • монтажная пена и силиконовый герметик.

Инструменты во время работы на кровле должны находиться в сумке для инструментов.

Для безопасности проведения работ необходимы:

  • страховочный ремень, верёвка;
  • защитные очки;
  • рукавицы;
  • комплект спецодежды.

Пошаговая инструкция по монтажу двускатной кровли

Устройство кровли начинают когда смонтированы балки чердачного перекрытия. Перед началом работ по балкам выполняют ходовые настилы из досок либо плит ДСП, ЦСП, ОСП, способных выдержать нагрузку от человека и монтируемой конструкции. Выполняют пропитку всех деревянных конструкций крыши антипиреном, антисептиком и фунгицидом или препаратом комплексной защиты от возгорания, гниения и грибка.

Все элементы покрытия готовят к установке на земле по шаблону. Готовые стропильные фермы поднимают на место установки и временно закрепляют досками.

Мотажные работы выполняются в следующей последовательности:

  1. Установка опорного бруса — мауэрлата. Мауэрлат, обеспечивающий устойчивость кровли и передающий нагрузку от крыши на стены дома, желательно выполнять из плотной древесины лиственных пород, устойчивых к гниению (дуб, клён, лиственница). Минимальный размер бруса 100х100 мм, чаще всего используют брус размером 100х150 мм, располагая его не менее чем в 5 см от внешней грани стены. Крепят брус к стене через прокладку из гидроизоляционного материала на шпильки, заложенные при возведении стены. Отверстия для шпилек располагают по длине бруса равномерно, не совмещая с местами крепления стропил. Отверстия для шпилек размечают и высверливают до подъёма бруса в проектное положение.

    Мауэрлат крепится к стене равномерно расположенными шпильками, предварительно вмурованными в каркас

  2. Сборка стропильной системы. Сборку конструкции, состоящей из пары стропильных ног и затяжки, проще выполнить на земле по шаблону. В этом случае все стропильные фермы будут иметь идентичные размеры. Правда, вес конструкции может оказаться значительным, и для подъёма потребуется кран.

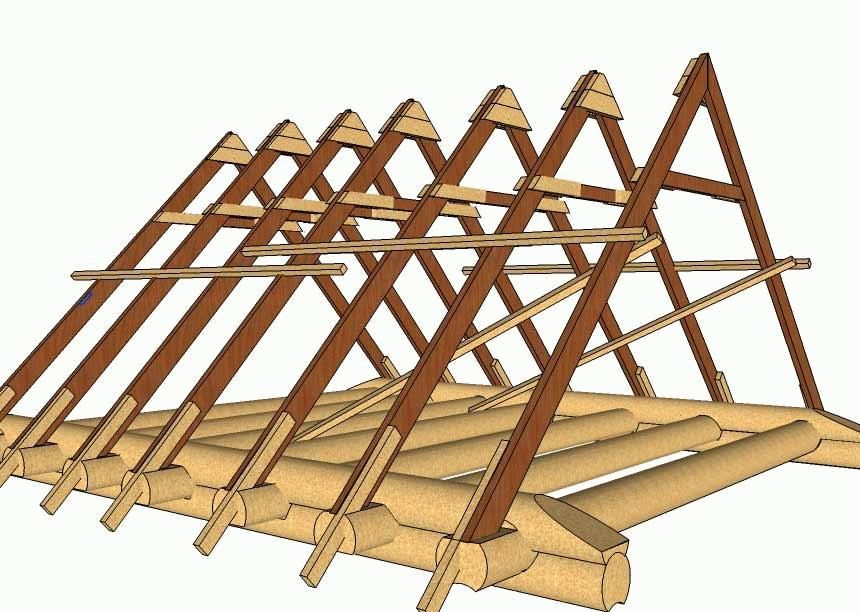

    Стропильные фермы проще собрать на земле, а затем поднять на крышу

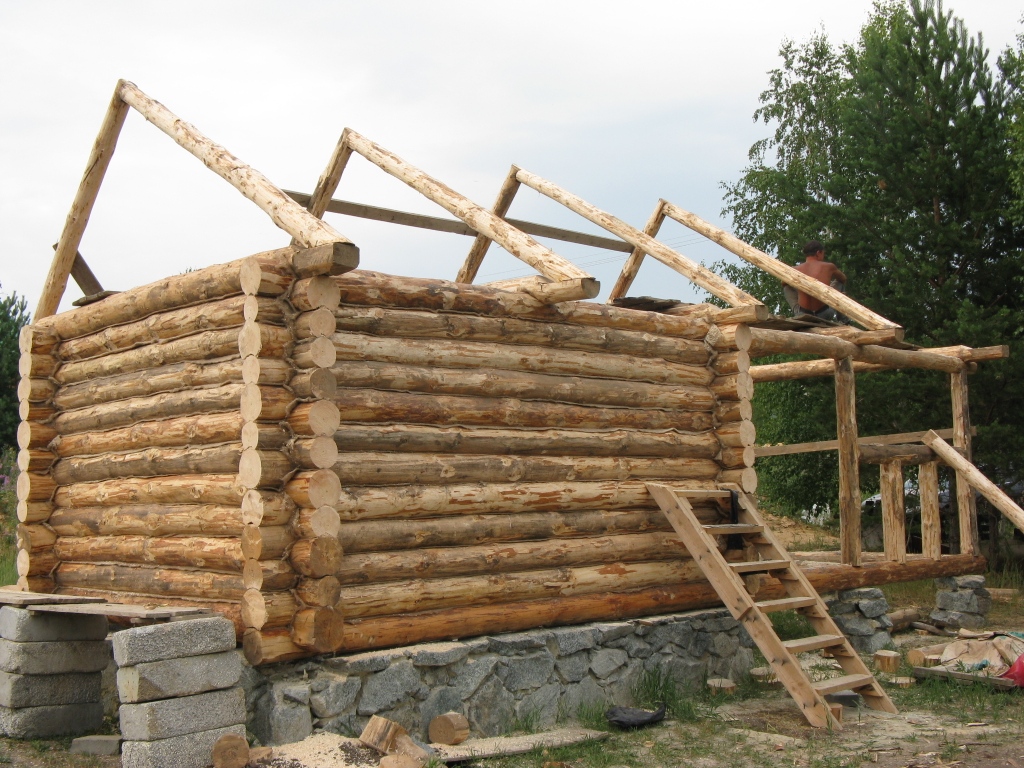

  3. Установка стропильных ферм. Сначала устанавливают конструкции по торцам дома, временно закрепляя их с помощью монтажных досок, стоек и распорок. Для удобства монтажа последующих элементов в коньке между установленными стропильными фермами можно натянуть шнур. Затем монтируют промежуточные фермы. После того как установлены все элементы стропильной системы, их окончательно закрепляют во всех точках и убирают временные подпорки.

    Для упрощения монтажа промежуточных ферм между крайними стропилами можно натянуть шнур

  4. Монтаж супердиффузионной мембраны с помощью контробрешётки, устройство основной обрешётки. С помощью контробрешётки крепим на стропила супердиффузионную мембрану. В зависимости от выбранного материала покрытия монтируем обрешётку — разреженную или настил из плит.

    При монтаже кровельного пирога обязательно нужно соблюдать вентилируемый зазор между мембраной и кровельным покрытием

  5. Монтаж покрытия. Укладку материала покрытия ведут снизу вверх от левого угла. Работу проводят по инструкции производителя. Выполняют все необходимые примыкания к вертикальным конструкциям (например, дымовой трубе), Конёк крыши закрывают специальным коньковым элементом.

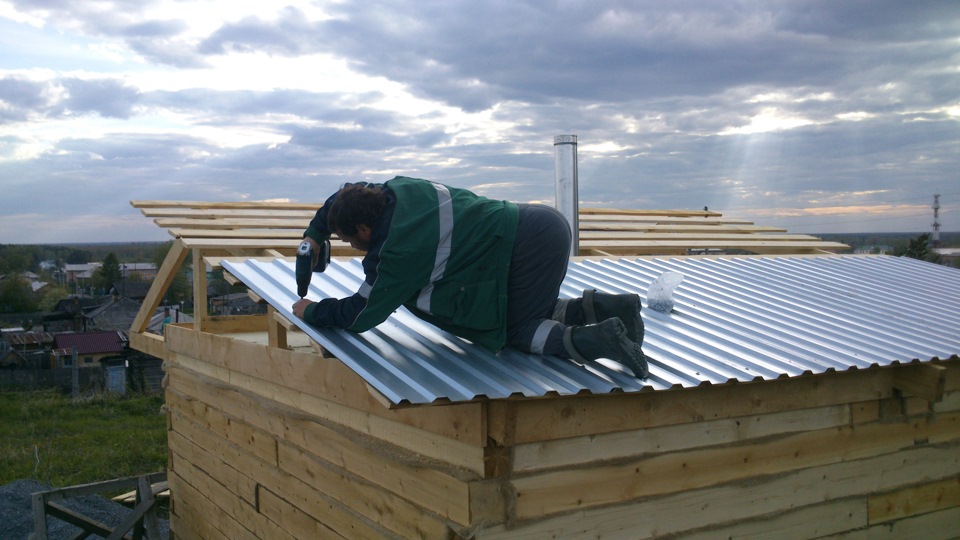

    Листы металлочерепицы крепят на обрешётку саморезами с неопреновой прокладкой

  6. Монтаж водосточной системы (если предусмотрено проектом). Водосточная система защищает стены от излишнего увлажнения. При высоте карниза до 4 метров её устройство необязательно, но наличие водосточного жёлоба и труб увеличит срок службы здания, а затраты окупятся сторицей. Комплект водосточной системы лучше приобретать одновременно с покупкой материала кровельного покрытия, под цвет крыши или же контрастного цвета, в зависимости от вкуса владельца. В состав водосточной системы входят:
  7. Монтаж фронтонов здания, подшивка карнизов. В зданиях из кладочного материала фронтоны обычно выполняют из материала стен. В домах из бруса или брёвен фронтоны зашивают после установки стропил, закрепляя на торцевых парах ферм стойки и прогоны, по которым выполняют зашивку досками или металлопрофилем.

    Фронтоны бань обычно зашивают сайдингом или деревянной вагонкой по обрешётке, закрепленной на торцевой стропильной ферме

В последнюю очередь подшивают карнизы и монтируют софиты в карнизном свесе.

Видео: крыша, чердак и черновой потолок бани

Если вы не чувствуете себя способным правильно рассчитать стропильную систему, выполнить чертежи и построить крышу — поручите эту часть работ профессионалам. Если же решили самостоятельно преодолевать трудности, помните, что строительство крыши займёт не одну неделю, ведь все работы требуют точности и соблюдения последовательности.

  • Автор: Валерия Тетеревкова
