Электропроводка в деревянном доме своими руками

Чаще всего деревянные дома возводятся на дачных участках. Преимущество данных построек заключается в низких материальных затратах на возведение и высокой скорости строительства. Главный недостаток этого решения — высокая вероятность воспламенения в случае аварийной ситуации в электропроводке. В результате искрения и коротких замыканий стены и потолок легко загорятся. Отсюда и высокие требования к прокладке кабеля в сооружениях со сгораемыми поверхностями в ПУЭ и других НТД. Поэтому давайте разберемся как должна быть проведена электропроводка в деревянном доме безопасно, по ГОСТам и ПУЭ.

• Требования
• Основной процесс
• Создание схемы
• Прокладка линии от улицы к помещению
• Прокладка кабеля по комнатам
• Соединение проводов
• Подключение розеток и выключателей
• Сборка электрощита

Требования

В ПУЭ требования к электропроводкам в различных сооружениях прописаны в Главе 2. 1 (пункты 2.1.31-2.1.51), таблице 2.1.3 и главе 7. При строительстве каркасных зданий руководствуются более свежим документом СП 31-105-2002.

Итак, основными требованиями к монтажу электропроводки в доме из дерева являются:

1. Проводники должны быть изолированы в несгораемый или трудносгораемый материал, на практике используется NYM или ВВГнг-LS.
2. Жилы обязательно должны быть медными.
3. Преимущество рекомендуется отдавать разводке открытой электропроводки в деревянном доме, более подробно смотри таблицу 2.1.3 ПУЭ.
4. Скрытая проводка в деревянном доме возможна (согласно той же табл. 2.1.3 ПУЭ), но при обеспечении её защиты со всех сторон несгораемым материалом (штукатурка, алебастр, металлические трубы), однако именно этот вопрос и вызывает больше всего споров и недоумений. При этом использовать металлорукав либо ПВХ гофру в деревянном доме запрещается поскольку они не обладают локализационной способностью при возгорании.
5. Правильно проводите расчет сечения токопроводящих жил кабеля. Рекомендуем выбирать толщину жил с запасом по току в 30% (лучше больше чем меньше, но без фанатизма).
6. Согласно нормам и стандартам, при постройке деревянного дома обязательно наличие заземления, систем TN-C-S или TN-S, а линии должны быть защищены такими устройствами, как автоматический выключатель и УЗО или дифавтоматом.
7. Если у вас деревянный дом каркасной конструкции, то согласно вышеуказанному СП можно прокладывать скрытую проводку в полостях заполненных утеплителем и т. п.

Важно! Скрытой проводкой является не только проводка в штробах под штукатуркой, но и проводка в пустотах конструкций, закрытая подвесными потолками и обшивками.

Основной процесс

Основной процесс электромонтажа не сложный. Все, что нужно, это сделать схему электропроводки в деревянном доме, приобрести все комплектующие, осуществить подготовительные работы и монтаж.

После данных операций, готовая линия согласовывается с Госэнергонадзором, и если замечаний не будет, в течении 5 дней Вас подключат к электросети.

Создание схемы

На специальной схеме электропроводки отмечается точное местонахождение всех элементов (от розетки до эл. счетчика), места прохождения кабеля по деревянном дому. Так же на проекте необходимо указать точные расстояния прохождения проводки возле дверных проемов, потолка, пола.

Рекомендуем Вам в качестве заготовки для схемы использовать план дома, т. к. в данном документе соблюдаются точные размеры комнат, дверных проемов, окон.

При составлении схемы электропроводки используйте следующие правила и советы:

1. Распределительный щит устанавливается в коридоре. Высота установки щитка должна быть такой, чтобы дети не достали до него (примерно 1,5 м над землей).
2. Розетки, как правило, устанавливаются на любой высоте от пола (ГОСТ, СНиП и ПУЭ не обговаривают данный момент). Сначала спланируйте расстановку мебели и бытовой техники, чтобы знать, где необходимо установить розетку (иначе после ремонта придется покупать удлинители).
3. Рекомендуемая высота крепления выключателей — 80 и 150 см. Все выключатели в доме должны находиться на одной высоте (с эстетических соображений). При входе в комнату изделие должно быть размещено со стороны дверной ручки.
4. Линия может проходить как внизу (20 см от пола), так и вверху стены (20 см от потолка), причем строго вертикально и строго горизонтально. Поворот трассы осуществляется под прямым углом.
5. На основании готовой схемы необходимо подсчитать точное количество элементов, после чего приобрести их и приступать к монтажу электропроводки в деревянном доме своими руками.

Прокладка линии от улицы к помещению

Существует 2 способа наружной прокладки кабеля: воздушный и подземный.

Первый вариант более дешевый, но в то же время чаще подвергается авариям (ЛЭП может повредиться при сильных порывах ветра либо падении дерева на столб). К тому же воздушная электропроводка может устанавливаться, если расстояние до объекта составляет не более 25 метров. Если расстояние к дому из дерева будет больше, придется самому устанавливать промежуточную опору (еще один столб), что может заметно «ударить по карману».

Подземная прокладка кабеля является более трудоемким и дорогим мероприятием, но в то же время обеспечит долгий срок службы Вашей электропроводки.

О том, как подключить электричество на участок, мы рассказывали в отдельной статье, с которой рекомендуем ознакомиться!

Прокладка кабеля по комнатам

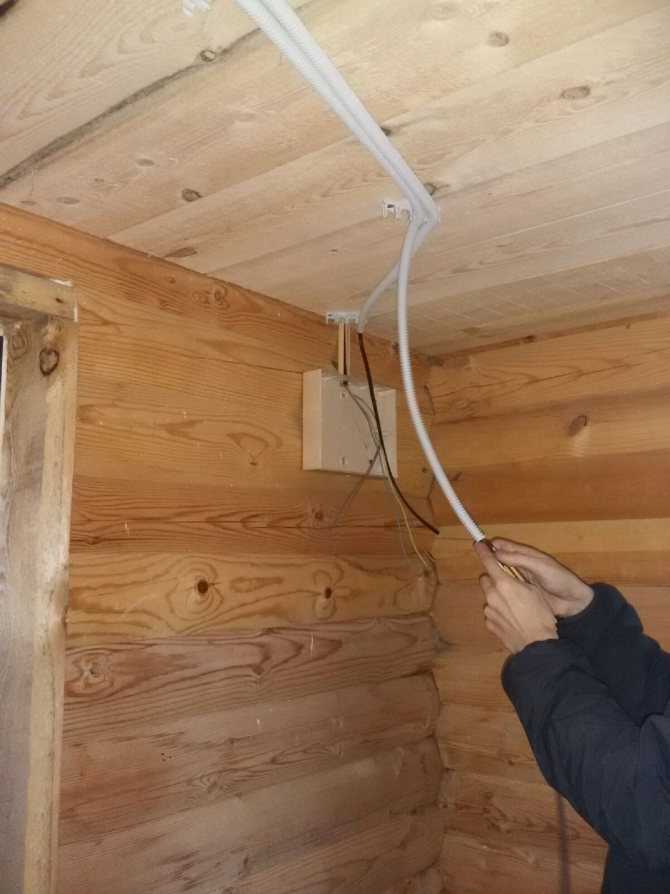

Чаще всего осуществляется открытый электромонтаж в деревянном доме. Существует несколько способов монтажа проводки, а именно: в каналах, в гофре, на специальных изоляторах (роликах) либо в электротехническом плинтусе. На фото показаны все варианты, поэтому можете сразу же сравнить их между собой.

Кабель-каналы — удобный вариант для электромонтажа, легко фиксируются, а с правильным подходом не портят, а дополняют интерьер деревянного дома. Кстати существуют каналы с расцветкой «под дерево».

Преимущество прокладки проводки в электротехническом плинтусе в том, что так вы уменьшите количество кабель канала на стенах, тем самым скрыв проводку от глаз. Такой вариант и снижает вероятность механических повреждений линии, а если расположить розетки на высоте 15-20 сантиметров над уровнем пола — то проводка будет практически незаметна.

Выключатели при этом можно смонтировать на нужной высоте, проложив провод в нише дверного проёма, за обналичником в металлической трубе. Тогда проводку будет совсем не видно. Таким образом вы выполните и требования ПУЭ и интерьер ваш не пострадает.

Хорошо соответствует ПУЭ «ретро-проводка». То есть вам нужен витой шнур и керамические ролики (изоляторы). Это вариант для интерьера под старину. Но ретро-провод неоправданно дорогой, да и необходимость покупки роликов и другой фурнитуры только увеличит смету.

Рекомендуем Вам просмотреть данные видео инструкции, которые Вам наглядно покажут все нюансы монтажных работ:

Соединение проводов

В местах ответвления кабеля к розеткам и выключателям, а также в местах соединения двух жил необходимо устанавливать распределительные коробки. Данные изделия служат для скрепления нескольких контактов и их защиты.

Основными способами соединения проводов в распределительной коробке являются:

• соединение с помощью ваг;
• соединение сизами;
• опрессовка гильзами;
• сварка;
• пайка.

Важно! Соединение проводов с помощью скруток запрещено в любом сооружении, потому что со временем контакт ослабевает и начинает греться.

Если выполнять монтаж электропроводки в деревянном доме по ПУЭ, тут же и говорится о запрете скруток:

ПУЭ 2. 1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

СИЗы представляют собой изолирующие колпачки, которые накручиваются на скрутку жил. Они недорогие и очень практичные. Достаточно зачистить изоляцию на 2-3 см, и скрутить между собой оголенные контакты, после чего накрутить колпачок. О том, как соединить провода сизами, читайте в статье, на которую мы сослались.

Соединение клеммниками WAGO достаточно надёжное. Но учтите, что их лучше использовать в не слишком мощных соединениях. При монтаже обращайте внимание на номинальный ток клеммника и не пользуйтесь подделками. Подключение мощных приборов типа бойлеров, посудомоечных машин и котлов нужно выполнять винтовыми клеммниками, гильзованием, сваркой или пайкой, а еще лучше проложить от щитка целый неразрывный провод.

Гильзование, сварка или пайка являются лучшими вариантами из перечисленных при монтаже проводки в деревянных домах. О том, как опрессовать провода гильзами, читайте в нашей статье.

Про пайку и сварку проводов также есть отдельные публикации на сайте:

• https://samelectrik.ru/uchimsya-payat-provoda-rassmotrenie-vsex-nyuansov-pajki.html
• https://samelectrik.ru/svarka-mednyx-i-alyuminievyx-provodov.html

Подключение розеток и выключателей

После того, как вся электропроводка будет проведена, необходимо установить выключатели и розетки. Рекомендуем вам использовать все электроустановочные изделия в оформлении «под дерево». Разница в стоимости может быть не существенной, но в интерьере они будут выглядеть лучше, также можете обратить внимание на линейки розеток и выключателей Schneider Electric и Legrand. Продукция этих производителей впишется в любой интерьер.

Сборка электрощита

Правильно подобрать сечение кабеля и проложить кабельные линии хоть и важно, но это еще не будет означать что ваша проводка в доме из дерева в безопасности. Нужно грамотно подобрать защиту — автоматы, дифавтоматы, УЗО, реле напряжения и прочее. Это сэкономит затраты на ремонт в случае аварийных ситуаций, а также обезопасит вас и ваше жильё.

В случае повреждения изоляции кабелей грызунами — сработает защита и пожар не произойдет.

Поэтому нужно разделить проводку на группы:

1. Освещение
2. Розетки
3. Мощные электроприборы

Обязательно защитите эти группы индивидуальными автоматами и УЗО. Устройство защитного отключения обязательно нужно устанавливать на цепи, от которых запитан водонагреватель, электрокотёл, посудомоечная и стиральная машины и другие мощные потребители, особенно если они находятся в сырых помещениях.

Тогда для кабеля с сечением жил в 1.5 кв. мм (цепи освещения) выбирают автомат с номинальным током в 6-10 ампер, а для 2.5 кв. мм — 16 ампер.

Групповые УЗО на розетки или отдельные потребители должны иметь ток утечки (дифференциальный ток, он же Id) в пределах 10-30 мА, а общее УЗО, его еще называют вводным или противопожарным выбирают с током утечки больше чем на групповых, например 100-300 мА.

Также на ввод иногда устанавливают селективное УЗО — оно отличается от обычного большим временем срабатывания. Номинальный ток УЗО должен быть выше чем ток автомата, которым защищена эта группа, то есть АВ на 10А — УЗО на 16А, АВ на 16А — УЗО на 25А.

Схема сборки однофазного щита в деревянном доме:

Если вы провели 3 фазы на участок, схема распределительного щита может иметь вид:

После того, как проводка будет проведена, а щиток собран, рекомендуем вызвать электрика, чтобы он все проверил и возможно устранил явные ошибки. Далее нужно пройти приемо-сдаточные испытания, получить Акт допуска на подключение к сети, а также вызвать представителя РЭС для опломбировки счетчика и вводного автомата.

Вот и вся пошаговая инструкция, подробно объясняющая, как проводится электропроводка в деревянном доме своими руками. Обязательно выполняйте электромонтаж по ПУЭ и другим существующим стандартам. Они разработаны и собраны на основании большого количества несчастных случаев, которых можно было избежать простым соблюдением правил. Надеемся, предоставленные советы и схемы помогли вам самостоятельно выполнить электромонтаж или хотя бы сэкономить на некоторых этапах монтажа.

Рекомендуем Вам так же ознакомиться со статьей: отопление деревянного дома электричеством!

как делать + типовые ошибки

Организация электропроводки в деревянных домах требует строгого соблюдения определенных норм и правил. К сожалению, отклонение от них встречается довольно часто. Об этом свидетельствует печальная статистика, согласно которой пожары в деревянных домах в половине случаев вызваны неисправной электропроводкой. Основная причина этого – грубое нарушение ПУЭ. Давайте рассмотрим, чем вызваны те или иные требования, после чего перейдем к советам и указаниям по монтажу закрытой и открытой проводки.

Типовые ошибки

Прежде, чем перейти к их разбору следует уяснить, что короткое замыкание (далее КЗ), являющееся причиной пожара, практические всегда возникает из-за нарушения изоляционного покрытия. Оно может быть вызвано как механическим повреждением проводов (А рис. 1), так и подключением к линии нагрузки выше расчетной (В рис. 1).

Рис 1. А и В – причины, С – следствие

Теперь рассмотрим классическую ошибку многих горе-мастеров, по незнанию или с целью выделенного бюджета, монтирующих в деревянном доме проводку скрытого типа в гофрированных ПВХ трубах, металлорукавах или пластиковых коробах. Делать это категорически запрещается!

Рисунок 2. Пример нарушения ПУЭ (скрытая проводка на горючем основании с использованием ПВХ гофры)

Теперь объясним, по каким причинам такой монтаж недопустим для деревянных строений. Приведем три аргумента:

1. Нельзя гарантировать, что в процессе монтажа не нарушиться целостность изоляции. Для этого совсем не обязательно совершать ошибки при монтаже, достаточно просто производственного брака, нарушения условий хранения или транспортировки кабеля. Сам факт, что вероятность нельзя исключать. Бывали случаи, когда измерительные приборы не могли зафиксировать наличие микротрещин в изоляции.

Со временем, под воздействием нагрузки, подключенной к линии, в проблемном месте начнет происходить ослабление изоляции, что рано или поздно приведет к КЗ. Толщины стенок ПВХ труб и коробов будет недостаточно для сдерживания выделившейся энергии, соответственно, произойдет возгорание. Для наглядности его последствие показано на рисунке 2.

2. Помимо вышесказанного, нельзя сбрасывать со счетов незваных гостей, которые не редкость для деревянных конструкций, речь идет о грызунах. В силу своей деструктивной природы, они проявляют повышенный интерес к линиям домашних коммуникаций.

Домовая мышь проявляет интерес не только к продуктам

Пластиковый короб или гофра не станет для мышей, а в особенности крыс, серьезной преградой. Чем грозит оголение проводов, объяснять нет необходимости.

3. В пустотах, сделанных в деревянном основании под проводку, со временем накапливается древесная пыль. Чтобы она воспламенилась порой достаточно небольшой искры. Локализировать такой очаг возгорания довольно проблематично, поскольку он скрыт от глаз. Но, даже обнаружив место, получив к нему доступ и потушив пламя нельзя гарантировать, что оно не продолжило распространяться по пустотам кабельного канала.

Еще одна ошибка, которая может стать причиной пожара – неправильное соединение проводов в распределительной коробке. Речь идет о практикуемой многими «скрутке». Бытует мнение, согласно которому она допускается, если выполнена правильно. Если вам говорят такое, поинтересуйтесь, в каких нормах можно прочитать о том, как правильно делать скрутку. Ответом будет тишина, поскольку в ПУЭ четко указано как должно быть выполнено соединение.

ПУЭ 6 издание, пункт 2.1.21, дословно

Причина запрета связана с тем, что такое соединение не может гарантировать надежность контакта. В результате провода начинают греться, разрушается изоляция и возникает КЗ.

Характерные последствия скрутки

Виды проводки в деревянном доме

Как и в домах из другого материала, проводка может быть смонтирована отрытым или закрытым способом. При соблюдении все норм ПУЭ и требований ПТБ последний вариант потребует больше затрат времени и средств, именно это толкает «доморощенных» специалистов на нарушения. На самом деле сделать пожаробезопасную проводку вполне реально.

Будим исходить из того, что план разводки уже имеется, сечение проводов подобрано согласно ожидаемой нагрузке (как произвести необходимые расчеты указано на нашем сайте) и остался открытым вопрос только в соблюдении необходимых требований и норм.

Как делается закрытая проводка?

Несмотря на то, что скрытую проводку не рекомендуется делать в сгораемых конструкциях, прямого запрета на это нет. Для обеспечения необходимых мер безопасности достаточно придерживаться норм ПУЭ (пункты с 2.1.63 по 2.1.68 и глава 7.1). Помимо этого, при организации скрытой проводки в горючем основании ППБ требует обеспечить локализацию КЗ. То есть, канал в котором проложен кабель, должен быть закрыт негорючим материалом, способным выдержать КЗ, не потеряв при этом свою целостность.

Существует два способа выполнить эти требования:

1. Использовать металлические трубы.
2. Окружить кабель слоем штукатурки (не менее 10 мм со всех сторон).

Расскажем о каждом из них.

Скрытая проводка в металлических трубах

Данный способ гарантирует защиту стен деревянного здания от возгорания в случае возникновения КЗ. Но для его реализации требуется придерживаться следующих условий:

• внутренняя и наружная поверхность труб должна иметь антикоррозийную защиту, например, оцинковку или покрытие специальной краской;
• в процессе нарезки труб на их краях образуется острая кромка, обеспечить защиту изоляции кабеля от механического повреждения, в соответствующих местах должны быть надеты заглушки (втулки) из пластика.
• трубы необходимо подключать к контуру заземления;
• для прокладки следует вырезать соответствующие каналы;
• в местах соединения труб необходимо обеспечить герметичность;
• трасса должна иметь наклон, чтобы дать возможность стекать конденсату.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Что касается материала, то в идеале лучше использовать медные трубы, в этом случае придать им необходимую геометрию можно без специального механизма. На такой вариант решения потребует серьезных финансовых вложений.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Все сделано верно, за исключением отвода под освещение (нарушена герметичность)

Проводка, окруженная штукатуркой

Несмотря на кажущуюся простоту такого решения, у него есть несколько серьезных недостатков, сводящих на нет все преимущества. В первую очередь, согласно нормативам ПУЭ проводке необходимо обеспечить сменяемость. Теоретически для этого достаточно поместить кабель в металлорукав, но как показывает практика, перетянуть провод (особенно жесткий) в таких условиях довольно сложно.

Помимо этого никто не возьмется ставить прогнозы на предмет поведения штукатурки, положенной на деревянную основу. Даже если она будет прочно держаться, не забываем, что дерево усыхает со временем, поэтому появление трещин более чем вероятно. И, в конце концов, согласитесь, цементный раствор на дереве – это моветон. Но данный вариант не нарушает действующие нормы, поэтому имеет право на существование.

Технология внешней проводки

В деревянном доме допускается три варианта монтажа открытой проводки:

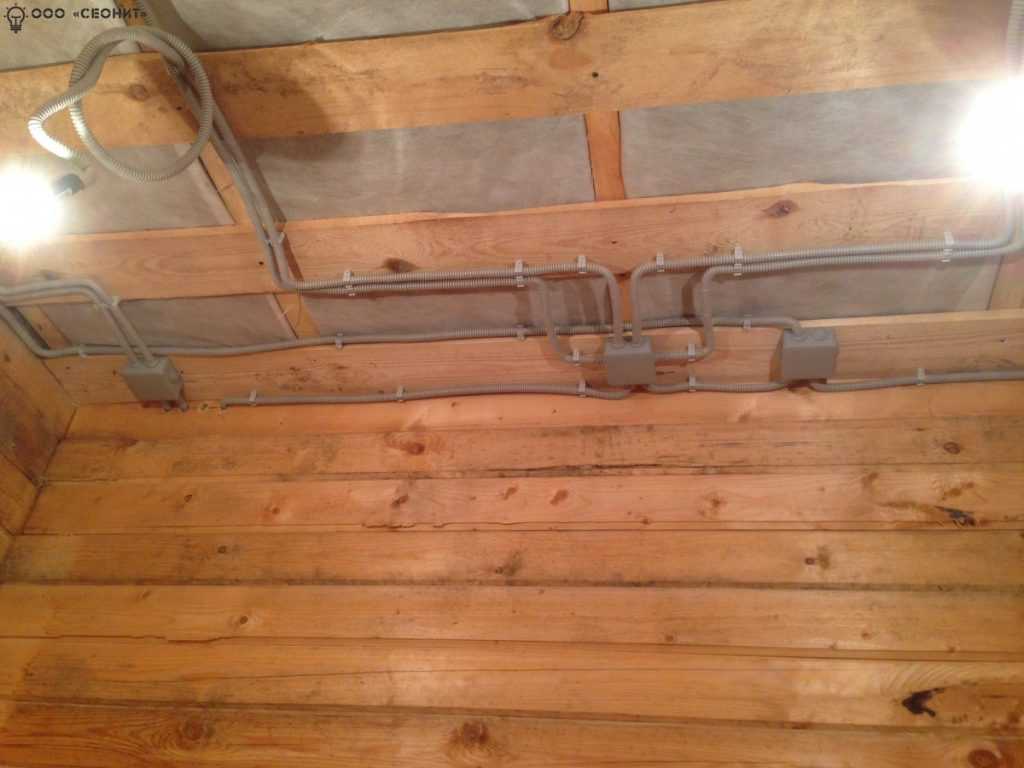

1. Кабель укладывается в металлические гофрированные трубы.
2. Монтаж с использованием электротехнических коробов.
3. Открытый способ укладки кабеля.

Давайте проанализируем каждый из вариантов.

Открытая проводка в металлорукаве

Основной недостаток такого варианта неэстетичный внешний вид. Жилое помещение начинает напоминать военный бункер или бомбоубежище. Стоит также предупредить, что идеально проложить гофру, не получиться. Она будет провисать, изгибаться, в ней будет накапливаться пыль, с удалением которой возникнут сложности. Но для нежилого помещения такой вариант вполне приемлем.

Монтаж с использованием электротехнических коробов

Такой вариант смотрится значительно лучше, чем предыдущий, но не следует забывать об усадке деревянной конструкции. Даже если используется качественный клееный брус, она будет вполне ощутимой (примерно около сантиметра на метр высоты строения). Это может привести к деформированию коробов и необходимости их переустановки.

Не стоит списывать со счетом необходимость наличия определенного навыка, без которого произвести качественную установку короба будет довольно проблематично. Опять же добавьте к этому возможные проблемы с поиском необходимой фурнитуры (повороты, углы, заглушки и т.д.). Правильно рассчитать их количество практически нереально, а позже докупить не всегда возможно.

Некоторые относят к недостаткам приобретение помещением офисного стиля, что не совсем верно. Разнообразие выпускаемых коробов позволяет подобрать вполне приемлемое решение под дизайн помещения.

Внешний короб может быть не заметен на деревянной стенке

Несомненные плюсы такого решения:

• относительно невысокая стоимость и простота реализации;
• для изменения конфигурации проводки требуется минимум усилий.

Открытый способ укладки кабеля

Этот вариант является самым оптимальным, но эстетичный вид открытого кабеля, положенного на негорючую прокладку (согласно нормам выступающую не менее 10 см с каждой стороны), смотрится, мягко говоря, несколько уныло. Но существует способ, позволяющий существенно улучшить эстетику открытой укладки кабеля, и при этом не нарушить требования ПУЭ и ППБ. Речь идет о проводке на изоляторах.

Проводка на изоляторах отлично смотрится на деревянных стенах

Такой вариант отлично смотрится в деревянном доме и, самое главное, полностью отвечает нормам пожаробезопасности.

Можно ли в деревянном доме делать проводку мягким проводом многожильным? Электрик сказал купить повод ПУГНП и при разводке производил их скрутку и закреплял СИЗами! В интернете пишут, что данный вид проводки не подходит.

Такой вид проводки не только не подходит для деревянных домов, но и является очень опасным с точки зрения возможности возгорания. Вся проблема заключается в том, что, на мой взгляд, технические условия на изготовление провода ПУГНП и прочих марок этого вида устанавливает технические стандарты значительно ниже, чем того требует ПУЭ 7. Как результат, многие рабочие режимы, номинальные для других марок кабеля, приводят к перегреву жил и последующему оплавлению, возгоранию изоляции. Об это говориться в соответствующей статье на нашем сайте: https://www.asutpp.ru/provod-punp.html

Для проводки в деревянном доме лучше использовать кабель не поддерживающий горения. А то, что электрик соединял проводку скрутками, вообще не лезет ни в какие рамки, так как согласно п.2.1.21 ПУЭ это недопустимо.

Список использованной литературы

• Левадный В.С. «Электрооснащение дома и участка» 2006
• Масанов Н.Ф. «Открытые электропроводки» 1972
• В. Жабцев «Самоучитель по работе с домашней электропроводкой» 2013
• Ю. М. Черничкин «Большая энциклопедия электрика» 2011

Электропроводка в деревянном доме своими руками

Согласитесь, частный загородный дом целиком из дерева – это, конечно, круто и красиво. Деревянная конструкция имеет множество преимуществ. Он теплый и прочный, с идеальным уровнем влажности, а по экологическому балансу ни один строительный материал даже не сравнится с натуральной древесиной. Но при всех достоинствах у такого дома есть один существенный недостаток, пожарные называют такие конструкции «горючим материалом». А так как электричество часто становится причиной пожаров, то самой актуальной проблемой была, есть и будет электропроводка в деревянном доме. По статистике пожарных организаций, на него приходится половина всех пожаров в зданиях, построенных из деревянного бруса.

Содержание

• Основные требования для проводки
• Основные этапы
• Проект
• Вход в дом
  • Поставка кабеля в земле
  • Ритрома воздушного кабеля
• Дистрибутивная доска
• Открыть внутреннюю склады трубы
• Распределительная коробка
• Открытый кабель

Основные требования к электропроводке

Монтаж электропроводки в деревянном доме предъявляет особые требования. В связи с тем, что деревянные конструкции относятся к пожароопасным, условия прокладки силовых кабелей и проводов совершенно иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «нуля» или менять розетки с выключателями, то вся электрика в деревянном доме своими руками будет на ваше усмотрение.

Желательно, чтобы весь объем работ (от подвода электричества в дом и до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже немало хакеров, то каждому владельцу частного деревянного домостроения будет полезно знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить качество работа выполнена позже.

• Бытовая электропроводка в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень дымовыделения. Такой кабель легко отличить по маркировке; его аббревиатура должна содержать буквы «нг» (негорючий). Его внешняя оболочка изготовлена ​​из негорючего поливинилхлорида; такое качество достигается за счет использования при изготовлении специальных пластиковых компаундов. Проводники этого типа имеют пониженный уровень дымовыделения, что является особо опасным фактором при пожарах, так как дымовая завеса ухудшает светопропускание и мешает проведению аварийно-спасательных работ.
• Электропроводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения людей и домашних животных электрическим током.

• Запрещается прокладка электропроводки в деревянном доме вблизи отапливаемых поверхностей (дымоходов, печей, каминов).
• Необходимо полностью исключить возможность воспламенения кабеля и переноса огня на деревянные поверхности в случае короткого замыкания.
• Монтаж скрытой электропроводки в деревянном доме производится только на несгораемых конструкциях.
• Прокладываемые кабели и провода, а также устанавливаемые коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас по общей потребляемой мощности.
• Не допускать нагрева проводников и электрических соединительных узлов.

Важно помнить! Не стоит улучшать дизайн интерьера деревянного домостроения за счет снижения уровня безопасности. Попытка решить эстетические проблемы может привести к катастрофическим последствиям.

Основные этапы

Пошагово весь процесс монтажа электропроводки в деревянном доме можно разделить на несколько основных этапов:

• Расчет общей мощности, которая потребуется для всех потребителей электроэнергии (бытовые электроприборы, электроинструмент, осветительная сеть).
• Перед тем, как сделать электропроводку в деревянном доме, в обязательном порядке составляется схематический проект.

нажмите, чтобы увеличить

• На основании схемы и расчетных данных по нагрузке производится выбор и закупка материалов (проводов, кабелей, коммутационных аппаратов, элементов защиты).
• Выполнение ввода от магистральной линии электропередач в дом.
• Установка и сборка распределительного щита.
• Монтаж внутренней электропроводки (в деревянном доме используются варианты скрытой и открытой прокладки проводников).
• Монтаж коммутационного оборудования и элементов освещения (розетки, распределительные коробки, выключатели, люстры, светильники, бра).
• Установка защитного заземления и УЗО.
• Лабораторные испытания, проверка работы бытовой электросети и выдача соответствующей документации.

Проект

Электропроводка в деревянном доме своими руками начинается с составления проекта.

По сути, это должен быть план дома, на котором указаны все элементы освещения, расположение розеток и выключателей, а также бытовых электроприборов, требующих отдельной линии (кондиционер, варочная панель, духовка, водонагреватель) .

На чертеже желательно указывать максимальную мощность электроприборов.

Осветительная нагрузка подключается отдельной линией к отдельному автомату (если дом очень большой, их может быть несколько — на каждую комнату или на каждый этаж). Необходимо предусмотреть отдельный автомат для освещения двора.

нажмите, чтобы увеличить

Розетки в разных комнатах также питаются от отдельных линий. Если дом небольшой и комнат мало, все розетки можно подключить от одного автомата. Исключение составляет кухня, на ней так много мощной бытовой техники, что отдельная линия просто необходима.

Итак, вы разделили всю бытовую электрическую сеть вашего дома на группы, теперь рассчитайте максимальную нагрузку для каждой из них. Для этого суммируются мощности всех электроприборов, которые могут быть включены одновременно. На основании полученных цифр подбирается мощность входных и выходных автоматов.

Ввод в дом

Участок ввода от главной линии электропередач до распределительного щита считается наиболее ответственным. Есть два способа правильно провести электричество в свой дом.

Прокладка кабеля в земле

Это более надежный способ, так как проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме того, в случае короткого замыкания и возгорания исключена возможность травмирования людей или имущества. Благодаря такой высокой пожаробезопасности подземный ввод особенно рекомендуется для деревянного домостроения. Кроме того, это совершенно не портит внешний вид сайта.

При этом потребуются немалые затраты. Необходимо будет выкопать траншею глубиной не менее 0,8 м. Если проход в дом осуществляется через фундамент, потребуется толстостенная металлическая втулка. А сам кабель желательно защитить от химического воздействия почвы, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто укладывают в траншею, а предварительно протягивают в металлическую трубу или гофру.

Подземный способ целесообразно использовать на этапе, когда новый дом только строится, чтобы можно было заранее подумать о проходе всех коммуникаций.

Прокладка воздушных кабелей

Если здание уже возведено, то более дешевым, удобным и простым вариантом будет воздушная линия. Отвод выполняется от ближайшей опоры магистральной ЛЭП.

Запомни главное! Ни вы, ни ваши знакомые, даже с высшим электротехническим образованием, не имеете права взбираться на эту опору для выполнения подключений. Эту работу выполняют электрики из числа сотрудников энергоснабжающей организации, обслуживающей данную ЛЭП (имеют на это специальное разрешение).

В качестве ввода рекомендуется использовать СИП (СИП).

Его изоляционный слой изготовлен из материала, стойкого к экстремальным температурам, солнечному свету и осадкам. Под слоем изоляции СИП имеет не только токопроводящие жилы, но и стальной трос, который обеспечит хорошую натяжку. В случае использования другого троса, его нужно будет закрепить хомутами на дополнительном несущем тросе, также натянутом между опорой и домом.

Еще один важный нюанс. Если пролет более 20 м, то необходимо установить дополнительную опору, иначе будет большой провес, что увеличивает механическую нагрузку на провод.

Воздухозаборник вводится в дом через просверленное в стене отверстие, в которое вставляется кусок металлической трубы. Очень важно, чтобы на пути прохождения проволоки не было высоких кустарников и деревьев, хозяйственных построек.

Распределительный щит

Сейчас Энергонадзор требует установки двух распределительных щитов в частных загородных домах. Один из них должен располагаться снаружи дома, в нем монтируется счетчик электроэнергии. Это сделано для того, чтобы в любой момент мог прийти контролер и проверить показания счетчика.

Второй щит находится внутри дома, он соединен с внешним электрическим кабелем. В нем разместятся автоматы ввода и вывода, устройства защитного отключения.

В деревянных зданиях следует устанавливать навесные распределительные щиты, которые должны быть защищены от влаги и пыли. Всегда должен быть свободный доступ к заслонке.

Открытая внутренняя проводка

Открытая электропроводка в деревянном доме (ее еще называют наружной) может быть выполнена тремя способами. Давайте кратко рассмотрим каждый из них.

Трубы электротехнические гофрированные

Теперь купить гофрированные гибкие трубы не проблема. Материал их изготовления – специальный пластик, не поддерживающий горение. В них необходимо проложить кабель, причем в одной трубе можно разместить два, а при необходимости и больше проводников.

Открытая электропроводка в деревянном доме быстро и просто делается своими руками, но имеет существенные недостатки. Вряд ли несколько рядов гофрированных труб добавят вашему помещению эстетики. А с учетом того, какие сейчас нагрузки, и сколько в доме разных бытовых электроприборов, таких рядов может быть от пяти и более.

Кроме того, когда вы уже протянули кабель в гофротрубу, его ровно уложить практически не получится, он не будет натянут как струна, все равно в нескольких местах появятся провисы. Такие кривые тоже выглядят не очень красиво.

Еще одним недостатком является то, что гофрированная труба отлично собирает на своей поверхности пыль, убрать которую можно только пылесосом, но делать это удобно не везде.

Электрокоробка

Такие электрокоробки еще по-другому называют кабель-каналами. Наиболее распространены ящики из пластика, который не поддерживает горение и при плавлении не выделяет вредных веществ. Они доступны по цене, имеют разные цвета и бывают одной или нескольких секций (в таких секциях можно прокладывать сразу несколько кабелей, которые идут в одном направлении).

Еще одним преимуществом коробок является то, что с их помощью электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не потребуются специальные инструменты, приспособления, опыт или навыки. Электрические коробки можно приклеить к поверхности стены (чаще всего для этого используют жидкие гвозди) или просверлить и закрепить саморезами. После этого жилы укладываются в кабель-каналы и закрываются сверху защелкивающейся крышкой.

Но и недостатков у электрошкафов хватает. Самое главное, что деревянный дом со временем неизбежно даст усадку. Это приведет к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы треснут.

Чтобы аккуратно выполнить монтаж коробов, потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит вашу комнату, вид все равно получается какой-то скучный, похожий на офисный.

Открытый кабель

Открытая проводка в деревянном доме, выполненная незащищенным кабелем непосредственно по поверхностям стен, считается оптимальным вариантом. Но такой внешний вид оказывается совсем унылым, потому что под трос необходимо монтировать металлическую или асбестовую прокладку.

Выполнить все требования безопасности и при этом сделать помещение оригинальным можно с помощью набирающей популярность в последнее время проводки в стиле ретро. На фарфоровые изоляторы укладывается специальный кабель, получается красиво, особенно если дизайн вашего интерьера соответствует стилю ретро.

Скрытая внутренняя электропроводка

Вообще скрытая электропроводка в деревянном доме не рекомендуется, но при соблюдении всех требований и норм по пожарной безопасности, то такой способ вполне приемлем. Стоит сразу отметить, что это будет стоить дороже в плане материальных затрат. Но если вы не испытываете финансовых трудностей, вы можете воспользоваться одним из двух вариантов скрытой проводки.

Металлические трубы

Основное преимущество металлических труб в том, что в случае возгорания кабеля они надежно защищают деревянные поверхности и конструкции от возгорания.

Прокладываются в скрытых полостях и пустотах за обшивкой стен и потолка. Либо в стеновых поверхностях сверлятся углубления в виде каналов, в которые затем укладываются трубы. А уже внутри них кабель или провод.

Целесообразно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А чтобы не повредить изоляционный слой кабеля при протягивании его об острые края металлической трубы, необходимо использовать специальные заглушки из пластика, либо хорошо зачищать и шлифовать места среза.

Медные трубы

считаются наиболее технологичными; они хорошо гнутся без специальных инструментов.

Особенно это актуально, если скрытая проводка в деревянном доме имеет сложную разветвленную цепь. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена возрастает в несколько раз, медные трубы далеко не дешевы. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать потери от пожара.

Под штукатурку

Есть еще один способ скрытой проводки — под штукатурку. Сейчас его используют все меньше и меньше. Технология кропотливая — надо брус крест-накрест переплести дранкой (это такие деревянные рейки толщиной 3-5 мм), а сверху накинуть слой глиняной штукатурки толщиной не менее 10 см. .Затем кабели укладываются в гофрированные трубы и сверху еще слой штукатурки, чтобы скрыть проводку… Лет 30-50 назад этот способ был популярен, вряд ли сейчас владельцы деревянных домов из красивого бруса захотят набрасывать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.

Запомни главное! Монтаж скрытой проводки в деревянных домах через пустоты и перекрытия в гофрированных трубах или пластиковых коробах запрещен.

Для этого есть две веские причины:

1. При монтаже изоляционный слой жил может быть незначительно поврежден.
2. Грызуны могут повредить гофротрубу вместе с изоляцией кабеля (поверьте, мышам не составит труда прогрызть материал ПВХ).

Оба этих случая приведут к оголению проводников. А когда вы начнете эксплуатировать проводку на полную мощность, в местах повреждения изоляции кабель начнет перегреваться, что приведет к короткому замыканию и возгоранию.

Выбор коммутационных устройств

При выборе коммутационных аппаратов для деревянной конструкции первым критерием должна быть их пожаробезопасность. Возможно, это получится дорого и не совсем впишется в ваш дизайн, но подумайте еще раз о последствиях, которые могут случиться при малейшей искре в розетке, когда вокруг всего одно дерево.

Необходимо исключить искрообразование в коммутационных аппаратах, поэтому покупайте качественную продукцию проверенных фирм.

В деревянных домах нежелательно ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешев, не горит, но очень хрупок.

При включении и выключении коммутационное устройство периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. В этом случае фарфор покрывается трещинами и в определенный момент может лопнуть. За счет этого рабочая часть становится подвижной, что влечет за собой ухудшение контакта, образование искр и даже дуги.

Поэтому покупайте розетки и выключатели, рабочая часть которых закреплена на термостойком пластике, устойчива к динамическим воздействиям и не деформируется со временем. Старайтесь не покупать подделку из дешевого пластика, который начинает плавиться в случае аварийного нагрева розетки. Качественный термостойкий пластик легко выдерживает температуру до 130 градусов.

Защитное заземление

Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно выполнить своими руками. Ниже приведена пошаговая инструкция по установке заземления:

• Выкопать яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
• По углам треугольника вбить в землю металлические штыри или уголки длиной не менее 3 м.
• Сварить эти штифты с уголками длиной 1 м при помощи сварки.

• Просверлите отверстие в одном из углов и с помощью болтового соединения закрепите провод заземления.
• Введите этот проводник в распределительный щит и подключите к шине заземления. Затем вы подключите все заземляющие проводники к одной и той же шине.

В условиях эксплуатации такое заземление требуется большинству бытовых электроприборов, корпус которых выполнен из металла.

Тестовая работа

Электропроводка в доме своими руками обязательно требует проведения комплекса контрольно-измерительных работ. Вам нужно будет вызвать специалистов, и они сделают все необходимые замеры и анализы:

• измерить сопротивление изоляции;
• загрузить машины;
• измерить сопротивление заземляющего проводника;
• проверить петлю «фаза-ноль»;
• выполнить проверку УЗО.

После завершения всех испытаний должны выдать протокол, в котором указаны значения всех измерений и вердикт о том, что проводка пригодна к дальнейшей эксплуатации. Этот протокол понадобится представителям энергоснабжающей организации, когда они придут пломбировать электросчетчик.

Наглядно о нюансах электропроводки в деревянном доме в видео:

Как видите, электроснабжение деревянного дома имеет ряд особых требований и нюансов. Поэтому, даже если вы неплохо разбираетесь в электротехнике, не полагайтесь только на свои знания и силы. В некоторых моментах профессиональная консультация просто необходима.

Как подключить дом: руководство для домовладельца

Автор: Electric City 2 сентября 2021 г.

Об авторе

Electric City

9Корпорация 0002 Electric City специализируется на устранении неисправностей, ремонте электрооборудования и предоставлении полного спектра других услуг для частных и коммерческих клиентов в Миннеаполисе, Сент-Поле и прилегающих районах. Как семейный бизнес, мы будем относиться к вашей семье так же, как к своей — с вежливостью и уважением.

Теги:

Прокладка электропроводки в доме кажется невыполнимой задачей, но вполне возможно выполнить электромонтажные работы самостоятельно, если следовать правильным шагам. Как профессионалы в области электротехники, мы расскажем вам, как безопасно и правильно подключить дом.

Вы можете сэкономить кучу денег, самостоятельно проводя электропроводку при ремонте или реконструкции дома. Если у вас уже выпотрошены стены, почему бы не приложить дополнительные усилия и одновременно не проложить новую проводку? Многим домашним мастерам удается прокладывать провода в своих комнатах каждый день, и мы позаботимся о том, чтобы вы могли делать это, не травмируя себя и не создавая проблем в будущем.

Инструменты, которые вам понадобятся для подключения дома

Процесс подключения дома в основном простой, но есть некоторые инструменты, которые вам понадобятся, прежде чем мы начнем. Мы собираемся порекомендовать лучшие инструменты для каждого этапа подключения, чтобы вы знали, что будет работать лучше всего.

Инструмент для зачистки проводов

Это один из самых необходимых инструментов при работе с проводами и кабелями. Электрики зависят от инструментов для зачистки проводов, и вам понадобится качественная пара, если вы делаете это впервые.

Кабельный тестер

Проверка кабеля является важным шагом при подключении, поскольку она позволяет получить информацию о том, как провод был подключен на любом конце, или о наличии проблем с самими соединениями.

Кабели и кабельные коробки

Вам потребуется достаточное количество кабелей, проводов и кабельных коробок для прокладки кабелей в вашем помещении. Во-первых, измерьте длину кабелей, которые вам понадобятся, а также количество кабельных коробок, которые вам понадобятся для размещения всего. Имейте в виду, что кабельные коробки определенных размеров рекомендуют размещать только несколько кабелей в одной, чтобы не перегружать розетку.

Соединители для проводов

Соединители для проводов в целях безопасности будут надеваться на концы горячих проводов, пока не будут завершены розетки и проводка.

Аккумуляторная дрель (гибкая)

Вам понадобится качественная электрическая дрель с батарейным питанием — мы не рекомендуем использовать дрель, которую нужно подключать, так как это значительно усложнит задачу. Если есть возможность, используйте беспроводную дрель, которая изгибается под нестандартными углами. Это будет невероятно полезно при сверлении шпилек в углах.

Молоток

Это инструмент, который вам понадобится, чтобы забить провода на место. Это необходимо для установки кабельных скоб. Он также может действовать как гвоздодер, если вам это нужно.

Рулетка

Это один из самых важных инструментов, которые вам понадобятся. Вам понадобится качественная рулетка, которая точно измеряет расстояния до 30 футов. Качественная рулетка должна быть прочной, точной и держаться на месте, когда вы отмечаете длину карандашом.

Малярная лента + Sharpie

Маркировка кабелей необходима для правильной маркировки их после того, как они будут протянуты через стены в вашей комнате. Можно использовать малярный скотч или написать прямо на кабеле, для какого провода он предназначен.

Как подключить электропроводку в доме: шаг за шагом

Мы проведем вас через электропроводку в стандартной комнате вашего дома, в которой должны быть розетки, выключатели и как минимум один светильник на потолке. Это может быть применено практически к любой комнате, в которой вы проводите электропроводку, и к другим стандартным электрическим работам по всему дому.

Шаг 1. Найдите и отметьте места для коробок

Прежде чем приступить к прокладке проводов в комнате, важно сначала найти и отметить места для любых кабельных коробок или электрических розеток. Вам понадобится карандаш, чтобы вы могли отметить эти места по обе стороны от открытого пространства стены, куда они войдут, с помощью малярной ленты. Вы также можете писать прямо на стене, если вы еще не установили гипсокартон. Вы пометите каждую коробку как дуплексную розетку (двойную розетку), одиночный выключатель, трехпозиционный выключатель или светильник. Вы можете обобщить, используя инициалы или использовать символы электрика, найденные здесь .

Шаг 2. Установите коробку на раму

Важно разместить коробку на раме, чтобы знать, куда она пойдет и как высоко или низко. Вы можете либо измерить каждую стену рулеткой и отметить ее карандашом, либо использовать уровень, чтобы убедиться, что все вровень. Стандартная высота розеток — 12 дюймов, а выключателей — 48 дюймов. Затем просверлите ящик в открытой деревянной раме в том месте, где вы хотите, обязательно поместив за ним 2 × 4, чтобы освободить место для гипсокартона и оконных рам.

Шаг 3. Просверлите отверстия для прокладки кабелей

Затем вам нужно будет просверлить отверстия в стенных стойках, чтобы через них можно было проложить электрические кабели по комнате. Это гарантирует, что они не сидят на земле за стеной и остаются красивыми и организованными. Отверстия должны быть размером не менее 3/4 дюйма и находиться на расстоянии не менее 1 1/4 дюйма от стены или задней части стойки. Это гарантирует, что кабели проходят прямо посередине и не касаются окружающих стен.

Шаг 4. Протяните кабель через отверстия

Теперь проденьте кабель через отверстия в каждой шпильке. Это может занять некоторое время, в зависимости от того, сколько кабелей у вас проходит. Вы должны убедиться, что они заправлены максимально гладко и равномерно, чтобы не было выпуклостей или перегибов. Заправить один провод можно вручную, но если у вас их больше, вам, возможно, придется использовать острогубцы, чтобы протолкнуть и вытащить их.

Шаг 5: Обрежьте кабель по длине в коробке

Как только вы дойдете до кабеля до предполагаемой цепи или распределительной коробки, обрежьте его по размеру, оставив сначала не менее 12 дюймов лишнего. Последнее, что вы хотите, это обрезать его слишком коротко. Снимите с этой последней секции всю оболочку, кроме 1–2 дюймов, чтобы обнажить провода.

Шаг 6. Протяните кабели к панели главной цепи

Теперь возьмите оголенные провода и протяните их к панели главной цепи в вашем доме. Они будут либо на уровне земли, либо на низкой полке в недостроенном подвале, подсобном помещении или гараже. Вы захотите четко пометить каждый кабель в комнату или цепь, к которой он ведет. Использование маркера, чтобы пометить их перед тем, как запустить их на сервисную панель, — это надежный способ сделать это.

Мы настоятельно рекомендуем нанять профессионального электрика для выполнения этой последней части — подключения недавно подключенных кабелей к соответствующим цепям на сервисной панели. Чтобы облегчить их работу, не забудьте оставить для них дополнительные кабели длиной от 4 до 5 футов.

Шаг 7. Протяните и зачистите провода и закройте концы

В каждой коробке есть предварительно вырезанные отверстия, которые вы проделываете с помощью отвертки. Через эти отверстия проходят ваши кабели, чтобы войти в корпус коробки. Как только вы проденете кабели, вы можете прикрепить их скобами на расстоянии 8–10 дюймов от коробки к стойкам стены. Это будет держать их плотно и надежно, без лишних болтов.

Затем вы зачистите провода, чтобы они были разделены и готовы к подключению к цепи или выключателю. Используйте проволочную крышку, чтобы закрыть каждый конец, чтобы сохранить их в безопасности, пока установка не будет завершена.

Шаг 8. Сгруппируйте и пометьте провода

На этом этапе вам нужно сгруппировать и пометить провода. Есть много способов сделать это — лучший способ — с помощью маркера и изоленты. Вы также можете использовать стяжки, если они доступны, или иметь метки для более конкретных целей группировки. Затем, когда ваша реконструкция будет полностью завершена, вы будете знать, какие группы относятся к верхнему освещению, розеткам или выключателю света и т. д.

Шаг 9: Отделка гипсокартона

Завершите ремонт! Убедитесь, что каждая часть проводки выполнена, прежде чем вы закончите гипсокартон. Это гораздо проще сделать сейчас, чем открывать стену, чтобы сделать критический ремонт.

Шаг 10. Установка розеток, выключателей и светильников

Теперь самое интересное. Пришло время установить все ваши розетки, выключатели и светильники в комнате и увидеть, как ваша удобная работа оживает! Ознакомьтесь с нашим руководством о том, как безопасно установить электрическую розетку.

Как видите, провести электропроводку в доме несложно при должном руководстве и подготовке. Тем не менее, может быть сложно сделать все это самостоятельно, особенно если вы делаете что-то подобное впервые. Поэтому, если вам нужна помощь, наша команда экспертов готова сотрудничать с вами, чтобы убедиться, что все идет гладко от начала (планирование) до завершения (установка).
