Как сделать печку в бане: 4 вида с чертежами, фото и порядовкой

Печь для бани своими руками +чертежи, фото

Главный элемент парилки – конечно же, нагревательная печь для бани. Современное промышленное производство предлагает на замену традиционным дровяным каменкам множество моделей: на жидком топливе, на газе с металлическим корпусом, работающие на пеллетах. Заводские изделия оснащены множеством функций и экономно расходуют топливо. Да и уход за ними минимален.

Вариантов самодельных устройств для парной существует множество, в зависимости от типа помещения. Например, бывают так называемые холодные печи, то есть такие, у которых наружные стенки не прогреваются выше 50°C. Это важное преимущество, поскольку такая конструкция не дает обжечься. Подобные агрегаты требуют долгой непрерывной растопки. Обогрев происходит через специальные воздуховоды. Они вбирают воздух от пола и разогревают его, пропуская сквозь топочную камеру. Теплый и мягкий пар выходит сверху, никого не обжигая. В такой бане легко регулировать уровень влажности и температуру нагрева.

В отличие от «холодных», «горячие» печи быстро и эффективно прогревают парную за счет раскаленных стенок, температура которых может доходить до 100°C. Неосторожные прикосновения к ним грозят ожогами, да и степень нагрева воздуха в данном случае трудно контролировать. А это грозит тепловым ударом.

Содержание

  1. Из кирпича
  2. Видео: кладка каменки 3×3,5 кирпича
  3. Чертежи
  4. Металлическая печка
  5. Видео: изготовление металлической печи для бани поэтапно
  6. Чертежи и схемы металлических печей

Из кирпича

Из кирпича с баком для воды

Добротная и простая «холодная» печь для бани конструктивно выглядит так: топочная камера выполняется из огнеупорного кирпича, под ней располагается зольник. Сверху для сохранения жара раскладываются булыжники на стальную или чугунную решетку. Их массу рассчитывают из соотношения: на 1 м3 парилки требуется 20–30 кг камней. Эта пропорция верна для непрерывно работающих устройств. Если нагрев происходит периодически, то есть после прогрева помещения до нужного уровня ее гасят, тогда количество надо увеличить еще в 2 раза. Иногда для лучшего удержания тепла добавляют чугунные чушки в соотношении 20% на 80% камня.

Сами стены, помимо кирпича, можно выполнить из обычного или бутового камня. Порой для строительства берут гранит или голыш. Вес каждого элемента – от 1 до 5 кг. Не пытайтесь строить из кремния – от нагревания тот просто лопнет.

В качестве связующего раствора при кладке каменки можно использовать только глину с песком. Обычный цементный раствор не выдержит высоких температур и не прослужит и года.

Глиняный раствор

Глина замачивается в воде на несколько суток и смешивается с просеянным песком до консистенции густой сметаны. Песок предпочтительнее брать не речной, а горный. Его грани неровные, нешлифованные и обеспечивают лучшее сцепление.

Печь из обожженного кирпича с камнями весит немало, поэтому под нее придется делать фундамент. Для этого достаточно котлована глубиной 70 см.

На дно засыпают 15 см песка и щебень. Затем все заливается слоем бетона, желательно с армированием. Сверху застывший фундамент закрывают рулонами рубероида для гидроизоляции.

Кирпичная печь на прочном фундаменте

Отметим некоторые моменты:

  1. Угол бани, где устанавливается печь, должен быть теплоизолирован и укреплен. Помимо опасности возгорания, в нем будет наблюдаться большой перепад температур, который способен привести к появлению трещин в стенах.
  2. Первый ряд укладывается на рубероидную подложку без раствора, насухо.
  3. Остальные блоки при работе смачиваются водой, каждый новый ряд укладывается с перевязкой (со смещением относительно предыдущего).
  4. Нужно следить за тем, чтобы стороны кирпичей, обращенные внутрь топочной камеры, были целыми, без сколов и трещин. Стенка здесь должна быть как можно более гладкой, поскольку любая выбоина провоцирует разрушение сооружения. В то же время нельзя обмазывать внутренние поверхности глиной — высохнув, она начнет отслаиваться и засорять дымоход,
  5. После завершения кладочных работ, печку надо просушить. Для этого либо ее оставляют на 15 дней при хорошем притоке воздуха, либо несколько раз протапливают в щадящем режиме.

Видео: кладка каменки 3×3,5 кирпича

Чертежи

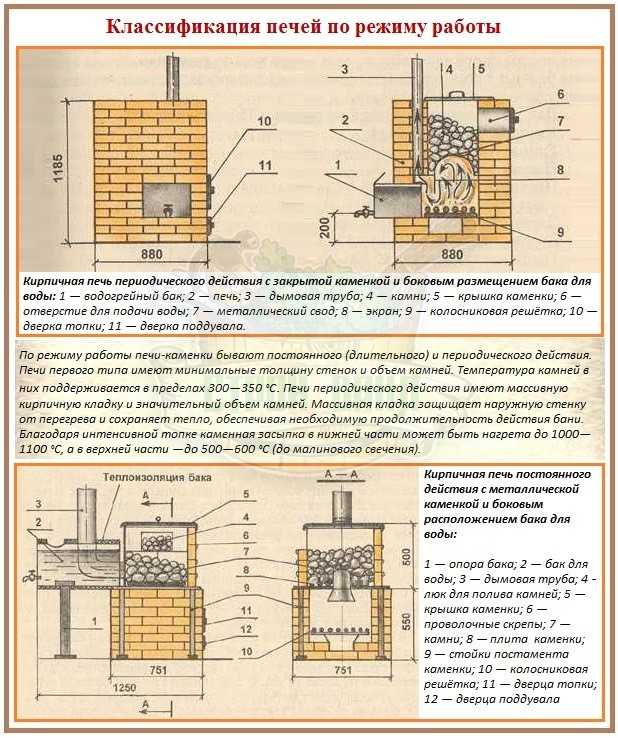

Виды печей из кирпича

Схема кирпичной печи-каменки

Пример порядовки

С отдельно стоящей емкостью для воды

Порядовка

Металлическая печка

Металлическая банная печь

В отличие от кирпичных сооружений, металлические агрегаты компактны и быстро прогреваются сами и нагревают помещение.

Для металлической печки тоже нужен фундамент. Хотя ее масса намного меньше каменного собрата, тем не менее, и под нее нужно сделать надежное основание.

Фундамент под металлическую печь

Исходным материалом послужит толстолистовая сталь или трубы большого диаметра. По конструкции такая печь будет аналогична каменной. Единственное различие – топка. Ее принято делать двухкамерной, чтобы во втором отделении могло происходить дожигание топлива. Подобная схема позволяет увеличить производительность на 20%.

Корпус должен быть полностью проварен – сварка прихватками здесь не подходит.

Главным недостатком стальной печи можно считать обширную раскаленную поверхность, опасную для людей. Однако это легко поправить. После установки корпус просто обкладывается огнеупорным кирпичом, для конвекции оставляют щели.

Обкладка кирпичом

Видео: изготовление металлической печи для бани поэтапно

Чертежи и схемы металлических печей

Устройство котла для бани

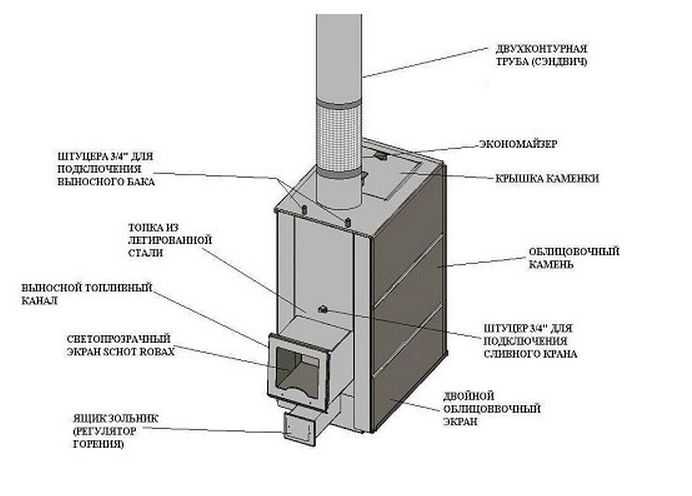

Устройство металлической печи-каменки

Устройство печи для бани с закрытой каменкой

Печь на отработке

Схема металлической печи-каменки

Чертеж безопасного простого банного котла

Со встроенным баком для нагрева воды

Чертеж металлической печи

Принцип работы котла на отработке

Самодельная металлическая печь из трубы

Каменка из металла с баком для воды

Чертеж буржуйки

Прочная печь





Помогла ли вам статья?

Как сделать печь для бани своими руками: виды компоновки, отличительные черты

Каждый хозяин, имеющий загородное жильё, мечтает о бане на участке. Банная традиция в России держится издавна, и она очень стойкая — никакие ванны, джакузи и душевые кабины не заменят русской бани и веников из берёзы. На сегодняшний день в продаже имеется большое количество различных конструкций, которые разработаны специально для русских бань, но многие из мастеров отдают предпочтение печи для бани, сделанной своими руками.

  • Создание печи для русской бани
    • Фундамент под кирпичную печку
    • Банная топка из кирпича
  • Нюансы печной кладки

Создание печи для русской бани

Печка считается одним из главных атрибутов русской бани или настоящей сауны. От неё зависит нужная атмосфера, температурный режим в парилке и помывочной. Среди предложенных на рынке конструкций имеются даже холодные печи. Их внешние стены не прогреваются больше 50 градусов. Подобная модель хороша тем, что об неё нельзя обжечься. У этих конструкций долгая и непрерывная растопка.

Основным элементом в парильне является банная печь. В наше время производится много моделей, которыми заменяют традиционные дровяные каменки: это печи на жидком горючем, на газе, с множеством функций и экономией топлива.

Отличительной чертой горячих печей считается быстрое и результативное прогревание парной благодаря раскалённым стенкам, которые нагреваются до ста градусов. При неосторожном к ним прикосновении можно обжечься и сложно вести контроль за нагревом воздуха, что может обернуться тепловым ударом.

Большинство из владельцев загородных домов имеют минимальные навыки в строительстве, но они берутся за установку банных печей самостоятельно. Необходимо иметь терпение и чертежи.

Баня располагается так, что одна её часть отвечает за отопление парилки, а другая — за тепло в предбаннике и месте отдыха. Материалом для строительства могут послужить остатки после стройки.

Печки в бане устанавливают стальные — чугунные не подходят. Если на раскалённый чугун плеснуть холодную воду, он даст трещину. У стальных печей свой недостаток — они быстро остывают. В этом случае выручает обкладка кирпичом. Здесь не нужен ни массивный фундамент, ни герметичность швов. Аккумуляция тепла у такой печи отличная, также она имеет хорошую защиту от влияния инфракрасного излучения, исходящего от раскалённых поверхностей из металла.

Печи из кирпича и металла имеют различные компоновки:

  • Топка с печью находятся в парной и протапливаются из нее. Конструкция простая и дешёвая, но имеет свои недостатки. В парилке не удастся запасти дрова: они напитаются влагой, и за ними придётся выходить в предбанник, чтобы поддерживать огонь. Из-за маленькой парной есть риск обжечься о горячую дверцу.
  • Очень удобны и безопасны печи, в которых топка расположена в предбаннике, а каменка находится в парилке: именно таким образом в парной будет безопасней.

Бо́льшая часть печей для бани топится дровами. Есть конструкции, которые отапливаются газом и электроэнергией. Но оптимальное топливо — это дрова. Они могут создать в парной оздоровительный микроклимат.

Фундамент под кирпичную печку

Для печки из кирпича можно соорудить фундамент из бетона, камня или бута. Чтобы рассчитать его глубину и размеры, необходимо определить несущие нагрузки. Рекомендуется сделать фундамент высотой девяносто сантиметров и шире печки с каждой стороны на 20 см. Для этого пригоден бетон М200. Раствор:

  • одна часть цемента М500;
  • три доли песка;
  • пять долей щебёнки 30–50 мм.

После изготовления фундамента на него укладывают два слоя гидроизоляции, а затем кладку. Как правило, печка начинается с двух кирпичных рядов, которые кладут вперевязку.

Банная топка из кирпича

Чтобы выложить печку для бани, необходимо провести сложную и кропотливую работу с множеством нюансов, которые можно приобрести только с опытом. Для помощи печникам с малым опытом имеются планы, где указан процесс кладки по рядам. Благодаря такому плану выкладывают печку из кирпича самостоятельно.

Например: маленькая простая печка с открытой каменкой и размерами 102 на 62 сантиметра сможет обогреть небольшую парную до девяти кубических метров. В ней имеется бак, где греется вода. Это одна из простых печей с открытой каменкой. Бак находится отдельно, в нём используют интересную систему водяного подогрева — открытый сифон.

Под маленьким углом в бак вваривают трубу, один конец которой запаян. Находится она в топке над огнём. При закипании вода поднимается в бак, а её место занимает холодная вода. Камни находятся на листе из металла и греются по мере нагревания листа. Это недорогая и малогабаритная кирпичная каменка.

Намного сложнее сооружается банная печь с закрытой каменкой. Её изюминка в том, что резервуар для камней изготовлен не из металла, а выложен из кирпича шамота. Очень интересная конструкция.

Нюансы печной кладки

Кладку кладут только красным кирпичом из шамота. В связи с этим её служба недолговечна, и раз- два в год необходимо заделывать швы. Сооружая печь, необходимо учитывать следующие нюансы:

  • По отдельности все ряды кладки проверяют вертикально и горизонтально, а также следят за вертикальностью углов. Из-за маленьких неточностей печка может завалиться.
  • В топках из кирпичной кладки топливный отсек имеет большой размер. Чтобы нагреть большую массу камней, нужно большое количество дров. Для хорошего притока воздуха колосники с решёткой следует установить по направлению от дверцы внутрь.
  • При планировке печи учитывают, что если каменка находится над топкой, то её высота над топкой должна быть 55 сантиметров. Благодаря такой высоте накал камней происходит быстрее. Если каменку сделать ниже, камни будут греться медленнее.
  • Если печку встраивают в деревянную стену, то расстояние между ними должно быть не меньше 25 сантиметров, и его надо заложить негорючими материалами. В этой ситуации можно воспользоваться теми же кирпичами, которые укладываются в один кирпич между деревянной стеной и печкой. Этого достаточно для того, чтобы обеспечить противопожарную безопасность.

Когда кладка выполнена, она должна просохнуть в течение десяти дней. После этого её протапливают.
