Как сделать деревянное окно своими руками: чертежи, видео

Содержание

  • Как изготовить деревянное окно своими руками
    • Этап № 1. Подготовительные работы
    • Этап № 2. Изготовление заготовок для окна
    • Этап № 3. Изготовление короба или рамы
    • Этап № 4. Изготовление окна
    • Этап № 5. Монтаж стекол
    • Этап № 6. Монтаж окна
  • Изготовление рамы из двух частей

В последние годы пластиковые стеклопакеты уверенно вытесняют деревянные аналоги. Однако их надежность и технические показатели закрепились прочно, проверенные временем. К тому же – это бюджетный способ сменить окно, особенно если новое вы решили сделать сами.

Деревянные конструкции – являются экологически чистым и надежным предметом строительства. Об их преимуществах знает каждый: во-первых, окна из дерева «дышат», во-вторых, древесина – доступный материал, в-третьих – их можно изготовить своими руками, без применения сложного оборудования.

Окна для дачи, хозпостроек или веранды можно изготовить самостоятельно, немного изучив технологию. При изготовлении необходимо обратить внимание на правильные расчеты размеров окна и его геометрию. От этого зависит не только эстетические факторы эксплуатации, но и функциональность конструкции.

Как изготовить деревянное окно своими руками

Главный момент в сборке деталей нового деревянного окна – это ювелирная точность. Если же вы неуверены в своих силах, то лучше обратится к профессионалу или заказать уже готовое окно, изготовленное на производстве.

Необходимые инструменты:

  • шуруповерт;
  • дрель;
  • стеклорез;
  • электрорубанок;
  • молоток;
  • стамеска.

Этап № 1. Подготовительные работы

Для того чтобы изготовить окно необходимо создать эскиз. Для этого вы четко должны знать размеры будущего окна и его функциональность, например, будет оно раскрываться или нет, количество створок и форточек.

Эскиз чертится с соблюдением масштабов. Это важно для того, чтобы правильно рассчитать количество материала, расположение засовов и петель, ручек и щеколд. Представленное видео содержит примеры чертежей окон, может вы найдете здесь, то, что вам нужно:

Кроме того, ведется расчет материала на данное окно. Расчет лучше делать с запасом, на случай, того, что деталь, в связи с нехваткой опыта, можно испортить

Важно! Заранее определитесь с видом окна, чтобы приобрести необходимую фурнитуру.

Этап № 2. Изготовление заготовок для окна

Важным моментом является выбор вида древесины. Наиболее популярны окна из массива сосны, кроме того, альтернативой может быть дуб.

Доска должна быть подготовлена к обработке, а именно просушена, не иметь деформаций и повреждений.

Согласно чертежу, выпиливают необходимые детали, которые позже будут соединяться между собой.

В работе с фрезеровочным станком необходим навык, поэтому целесообразнее будет воспользоваться электрорубанком и электролобзиком.

Кроме массива, можно в качестве рабочего материала использовать клееный брус. Он отличается прочной фактурой, а также устойчив к деформированию.

Для работы потребуется доска 150х50 мм.

Этап № 3. Изготовление короба или рамы

В досках-заготовках делается канавка или паз, глубина которого 15 мм, паз представляет собой выемку в форме буквы Г. Таких деталей нам потребуется сделать четыре одинаковых.

Соединяют между собой детали короба при помощи столярного клея или клея ПВА. В готовом прямоугольнике просверливают отверстия по углам и забивают стержень 3-4 см. Этот клин обеспечивает надежное соединение деталей под прямым углом.

Короб готов. Его помещают в оконный проем и закрепляют дюбелями. По периметру запенивают зазоры монтажной пеной.

Этап № 4. Изготовление окна

Для рамы необходим брус 6х4 см. Форма и конструкция зависит от количества отсеков, стекол и размера штапиков.

Существует два вида профиля:

  • одностекольный;
  • двустекольный.

Одностекольная конструкция включает в себя два паза: один для установки в короб, а другой для монтажа стекла.

Двустекольный профиль – более сложная конструкция, имеющая три паза, для двух стекол и короба.

Обычно используют стекло толщиной сечения 4 мм, при этом размер штапика будет 10 мм.

Из заготовок собирается основа рамы. Чтобы сборка была удобной, концы заготовок спиливают под углом 45 градусов. А предварительно подготовленный профиль стыкуется способом шип-паз, что обеспечивает надежное сцепление деталей и неподвижность конструкции.

Можно также рассмотреть другой вариант усиления – металлический уголок. Эта деталь продается в любом строительном магазине. Крепятся уголки в каждый угол конструкции при помощи саморезов. В настоящее время строители стали отказываться от такого метода, считая, что это не эстетично. Однако, если окно будет впоследствии окрашиваться краской, этот вариант можно рассмотреть.

Этап № 5. Монтаж стекол

Важность правильного расчета размера стекла обусловлена тем, что этот фактор определяет плотное прилегание стекла к раме, что отвечает за теплопроводность окна. Если в процессе монтажа образовались щели, то в такие окна будет дуть.

Важно! Мерки стекол перед резкой производиться с точностью до миллиметра.

Резка стекла производится стеклорезом, после чего острые края обрабатывают наждачной бумагой.

При осуществлении этого процесса необходимо соблюдать правила безопасности:

  • обязательно работы должны проводиться в рукавицах с плотным резиновым покрытием, чтобы уберечь ладони рук от порезов;
  • на лицо одевается маска;
  • глаза защищают при помощи очков, так как возникает угроза попадания стеклянных осколков и стружки.

Работа стеклорезом имеет тоже свои тонкости. Итак, как резать стекло. Движения стеклореза по поверхности стекла должны быть плавными с умеренной степенью нажатия. Если вы недостаточно оказали давление, то надрез будет некачественным и при дальнейших действиях, вы получите зубчатый скол. Напротив, чрезмерное нажатие может продавить стекло, и вы рискуете пораниться его осколками.

Для того чтобы разрезать стекло используется линейка. Материал, из которого будет она изготовлена не имеет принципиального значения. Если у вас нет линейки, можно использовать ровную рейку.

Важно! Длина линейки должна превышать размер стекла.

После обработки стеклорезом, полотно отодвигается на край стола, и слегка надавливают рукой. Если вы все выполнили правильно стекло на месте линии резки надломиться. Таким образом вырезаем все стекла для окна.

Далее приступаем к примерке деталей. Для этого каждый лист стекла помещаем в раму, а затем вытаскиваем.

Для окончательного монтажа на деревянные детали наносим герметик. Средство лучше брать бесцветное, чтобы эстетически окно выглядело безупречно. Далее прикладываем стекло и даем герметику высохнуть. Сверху полотно закрепляется штапиком. Штапик представляет собой треугольную рейку, которая одновременно прижимает о стекло и раму. Его задача зафиксировать стекла и спрятать шов.

Рейка монтируется при помощи тонких гвоздей, реже саморезами, если штапик широкий.

Этап № 6. Монтаж окна

Готовое окно монтируется в короб при помощи саморезов. Щели между рамой и коробом герметизируются монтажной пеной или герметиком. Далее монтируется на месте подоконник. Более подробно ознакомиться с процессом изготовления деревянного окна можно, посмотрев видео:



Изготовление рамы из двух частей

Когда требуется окно, которое будет открываться, то технология немного меняется и усложняется. Такое окно изготавливается немного иначе. В центре монтируется брус в вертикальном положении, который имеет аналогичные с рамой пазы. Вторая половина окна изготавливается отдельно, имеет раму на несколько сантиметров тоньше. Она крепиться к основной конструкции и представляет собой «дверцу».

Изготовление деревянного окна – процесс увлекательный и полезный. К тому же, как приятно, смотреть в окно, созданное своими руками, которое хранит ваше тепло и частичку души.

  • Оконные ставни для дачи

  • Слуховое окно на крыше

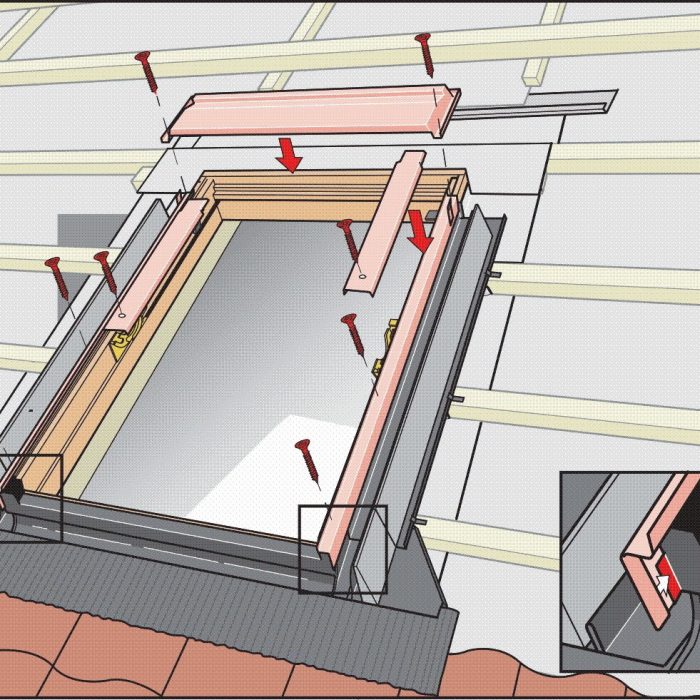

  • Как установить мансардные окна своими руками

  • Как установить москитную сетку на окно

Как сделать деревянное окно своими руками

Смастерить деревянное окно своими руками сможет каждый желающий, достаточно лишь знать необходимую информацию о существующих технологиях, и следовать инструкции. Работать с этим материалом очень просто, к тому же, понадобится минимальный набор инструментов.

Содержание [Скрыть]



  • Подготовительный этап



  • Необходимые инструменты



  • Необходимые материалы



  • Изготовление короба для деревянного окна



  • Изготовление оконной рамы для деревянного окна



  • Подготовка и вставка стёкол



  • Окончательный монтаж деревянного окна

Рассмотрим, как самостоятельно изготовить деревянное окно от «А» до «Я».

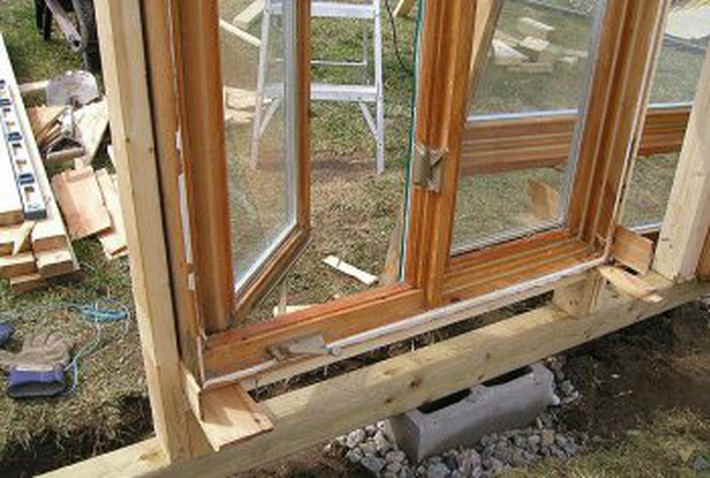

Рис. 1. Внешний вид самодельного деревянного окна

Подготовительный этап

Любая строительная работа состоит из подготовительного, основного и заключительного этапа. При изготовлении окна подготовительный этап включает себя подбор столярных инструментов и оптимального сырья. Кроме того, необходимо сделать детализированный чертёж, на котором отмеченные не только общие размеры рамы, но и габариты всех составных частей.

Необходимые инструменты

Для работы понадобятся следующие инструменты:

  • молоток;
  • дрель;
  • шуруповёрт;
  • стеклорез;
  • стамеска;
  • фрезерный станок;
  • шлифовальный станок;
  • пила.

Список не исчерпывающий. Если есть желание максимально сэкономить, понадобится еще и циркулярка. В этом случае можно купить любое деревянное полотно и самостоятельно распустить его на нужные заготовки.

Необходимые материалы

Деревянные оконные рамы в большинстве своём изготавливаются из сухой или клееной древесины, но в некоторых случаях можно в качестве сырья использовать новые фанерные листы.

Фанера – это самый дешевый и некачественный вариант. Подходит только для окон, расположенных внутри помещения. Даже хорошо обработанная защитными пропитками, фанера быстро набирает влагу и начинает рассыпаться.

Цельный деревянный брус – это хорошее и относительно недорогое решение. Недостаток заключается в том, что такую доску может повести, что приведет к изменению геометрии. Кроме того, нужно обратить внимание, чтобы не было трещин и сучков.

Клееная древесина – отличный выбор для изготовления рамы. Во-первых, она имеет лёгкий вес, но при этом достаточно прочна благодаря своей многослойности. Во-вторых, такой вид древесины не поддаётся осадочным воздействиям и деформациям.

Для рамы рекомендуется использовать брус 5х5 см.

Кроме того, понадобятся:

  • деревянные штапики;
  • клей ПВА;
  • саморезы по дереву.

Желательно заранее запастись шпаклевкой, морилкой или антибактериальной пропиткой.

Изготовление короба для деревянного окна

Самым популярным деревом для изготовления оконного короба является дуб, но его стоимость достаточно высока. Поэтому, для первого опыта в этом деле лучше закупаться более дешевыми материалами, например, сосной.

Стоит помнить, что на короб возложена большая «ответственность» – он несёт основную нагрузку окна, поэтому при его сборке нужно тщательно позаботиться о досках: они должны быть хорошо очищены и высушены, а также не иметь рубцов, трещин, торчащих сучков, то есть, быть абсолютно гладкими. Другими словами, подходит только лес первого сорта, остальные варианты даже не стоит рассматривать.

В заготовках нужно сделать паз глубиной около 10-15 мм. Четыре стороны короба соединяются между собой посредством столярного клея. Далее по всем углам дрелью сверлятся отверстия, через которые вставляются деревянные стержни-фиксаторы длиной от 3 см. Чопики нужны для того, чтобы соединённые блоки обрели прочность и плотно зафиксировались под углом 90 градусов.

Короб монтируется таким образом: в стене сверлятся отверстия, в которые вбиваются дюбели, а коробка в зафиксированном состоянии крепится посредством саморезов. Для заполнения щелей используется монтажная пена.

Рис. 2. Пример чертежа для изготовления короба

Изготовление оконной рамы для деревянного окна

Следующий шаг: непосредственно изготовление самой оконной рамы. Для этого понадобится деревянный брус сечением 60*40 мм или больше, это зависит от того, какого размера будет окно. Толщина профиля определяется количеством стёкол, которые будут вставляться в окно. Если в раме предусмотрен монтаж одного стекла, достаточно двух пазов. В случае двуслойного стеклопакета добавляется еще один паз (для закрепления второго стекла). Стёкол в одном окне может насчитываться больше, поэтому для каждого должен быть предусмотрен запасной паз.

Чтобы пропилить профиль, пользуйтесь фрезерным станком. Стекло рекомендуется фиксировать толщиной около 4 мм.

Рама собирается следующим образом:

Все четыре угла досок следует делить наискось на две равные части – 90/2=45 градусов. При соединении досок неподвижность обеспечивается посредством саморезов. Углублять их нужно максимально глубоко.

Подготовка и вставка стёкол

Размеры стекла должны чётко совпадать с размерами проёма для того чтобы не образовывались микрощели, пропускающие холодный воздух с улицы. Поэтому, этап измерения должен проходить щепетильно, с точностью до 0,5 мм. Резать стекло рекомендуется алмазным саморезом, после чего – качественно отполировать края наждачной бумагой.

Рис. 3. Разрез стены для вставки стекол

Во время резки стекла обязательно помните о правилах техники безопасности:

  1. Надевайте защитные перчатки, чтобы случайно при работе со стеклом не изувечить кожу.
  2. Наряду с перчатками не пренебрегайте защитными очками: они оберегают глаза от попадания в слизистую строительных микрочастиц и стеклянных крошек.
  3. Во время работы со стеклом не рекомендуется дышать ртом или разговаривать, так как стеклянные крошки могут осесть на слизистой горла. Это не смертельно страшно, но приносит большой дискомфорт при напряжении голоса и вызывает болезненный кашель.

При нарезании стекла следует пользоваться измерительным прибором, длина которого превышает длину стекла, например, – металлической метровой линейкой. Зафиксировав точку надлома, стекло слегка придавливается рукой до тех пор, пока не послышится звук треска. Готовое стеклянное полотно нужно примерить, предварительно вставив его в проём.

Если размеры полностью совпадают, стекло сверху закрепляется штапиками и фиксируется тонкими гвоздями. В случае вставки двух и более дополнительных стёкол, посередине рамы монтируется вертикальный брус, имеющий идентичные пазы.

Каждая половина окна изготавливается отдельно друг от друга, а одна из них должна иметь более тонкую раму. Она соединяется с основной, посредством навесных петель, таким образом, создается открывающаяся створка. С помощью саморезов к раме крепится вспомогательная ручка, а в вертикальном брусе делается паз для закрывания створки.

Окончательный монтаж деревянного окна

Когда окно полностью готово, его нужно аккуратно вставить в проём и зафиксировать в предварительно подготовленных пазах. Его неподвижность обеспечивается саморезами, вбиваемыми сквозь короб в стену. Для того чтобы сделать это качественно, рекомендуется использовать монтажный пистолет, благодаря которому дюбели резким движением пробивают стену и глубоко в ней залегают.

В случае возникновения отверстий, пропускающих холодный воздух, пользуйтесь монтажной пеной. По окончанию работ производится тщательное оштукатуривание поверхности. Последний штрих – монтаж отлива и крепёж подоконника к окну.

Несколько советов при установке деревянного подоконника:

  1. Доски, из которых будет состоять подоконник, должны соответствовать тем же требованиям: быть качественно очищенными от сучков, опилок, и быть абсолютно гладкими.
  2. На дерево следует наносить антисептик, это предотвратит появление грибков и насекомых, которые любят обитать под натуральными материалами.
  3. Подоконник в длине должен превышать ширину оконного проёма на несколько сантиметров. В среднем данное превышение составляет разницу в 100-200 мм.
  4. Выступающая часть подоконника не должна в длине превышать 70 мм.
  5. Желательно конструкцию оббивать войлоком, это придаст больше прочности.
  6. Для фиксации подоконника нужно использовать безшляпочные гвозди. В случае установления деревянного подоконника и окна в деревянном доме, гвозди забиваются наполовину, а на них насаживаются доски.
  7. В идеале подоконник должен быть абсолютно горизонтальным, но если вы предусматриваете уклон, то он не должен превышать 1-2 градуса.

Исходя из вышесказанного, не трудно прийти к выводу, что изготовление и установка деревянного окна не представляет собой ничего сложного или непонятного. При наличии свободного времени и всех необходимых инструментов смастерить такой шедевр своими руками – проще простого. А еще из самодельного деревянного окна можно создать настоящее произведение искусства, украсив створки ручной росписью или резьбой.

Как сделать деревянное окно своими руками всего за 15 минут! Сделай сам.

Как собрать окно.

Ниже приведено руководство по сборке оконного комплекта. Если вам потребуется дополнительная помощь, позвоните нам по телефону 01782 980468.

Что вы получаете
  • Головка, порог, косяки, ригель/импост (свободный).
  • Створки (в сборе, готовые к установке проемов)
  • Штапик для остекления, свободный для нарезки по длине
  • Уплотнительная прокладка створки для нарезки по длине
  • Многоригельные замки с ответной планкой и ручками
  • Фрикционные петли
  • При необходимости могут быть предоставлены размеры стекла
Что вам понадобится
  • Дрель/шуруповерт
  • Резиновый молоток
  • Винты — 5,0 x 80 мм для рамы, 4,0 x 25 мм для петель и замков
  • Клей для наружных работ — перед сборкой убедитесь, что все поверхности склеивания чистые.
  • Большой зажим или ремень
  • Наждачная бумага / Шлифовальный станок
  • Ремесленный нож
  • Рулетка (для проверки площади)

Этап 1 — Разметка

Расположение верхней части, подоконника и косяков (в зависимости от стиля ригеля и импоста) Убедитесь, что канавка для порога, если применимо, находится в нижней части окна.

Этап 2 — Склеивание соединений

Теперь вы должны быть довольны компоновкой рамы, поэтому возьмите клей, нанесите на все соединения (пазы и шипы вместе с дюбелями), а затем соедините компоненты вместе, ваши ригели и стойки должны быть прикреплены дюбелями, головка косяка и прорезь под подоконник вместе с врезным и шиповым соединением.

Этап 3 — Соединения

Чтобы убедиться, что все соединения плотные и заподлицо, постучите по ним молотком. Используйте зажим, чтобы закрыть любые плотные соединения.

Этап 4. Сверление и фиксация

Просверлите направляющие отверстия диаметром 5,0 мм в верхней части головки и в основании порога для ваших косяков. Используйте винты 5,0 x 80 мм, чтобы закрепить косяки на месте.

Шаг 5 – квадратный?

На этом этапе ОЧЕНЬ ВАЖНО проверить квадратность рамы, измерив угол в угол по обеим диагоналям окна (обе диагонали должны быть одинаковыми). Кроме того, проверьте размеры ширины и высоты.

Шаг 6 — Шлифовка рамы

Удалите лишний клей с рамы влажной тканью. Затем отшлифуйте окно и створку, пока не получите желаемый результат.

Шаг 7. Установка подоконников и капельниц (если применимо)

Удалите пыль, затем нанесите клей на поддон и форму для капель, затем вставьте в канавки на лицевой стороне окна, для поддона к основанию окна, а для капель к верхней части окна. Оставьте клей сохнуть в соответствии с рекомендациями производителя клея.

Шаг 8. Установка прокладки створки

Отрежьте прокладку по длине с помощью канцелярского ножа, выровняйте ее с канавкой для прокладки, установите прокладку в канавку под прокладку, начиная сверху и снизу и заканчивая боковыми сторонами.

Шаг 9 — Установка замков

Прикрепите ручку многозапорного замка к створке с помощью винтов 4,0 x 25 мм.

Этап 10 — Установка петель

Сначала прикрепите фрикционные петли к створке — с помощью линейки измерьте примерно 3 мм от фальца на створке до конца плоскости на петле (до того, как она начнет скоситься под углом 45 градусов). Закрепите петли винтами 4,0 x 25 мм. Затем при открытых петлях опускаем створку в раму. Сдвиньте петлю вверх к косяку и закрепите на месте, снова с помощью винтов 4,0 x 25 мм.

Этап 11.

Установка ответных планок

Расположите ответные планки до небольшого фальца и на одной линии с фиксирующим механизмом. Закрепите на месте с помощью винтов 4,0 x 25 мм. Проверить работу створки и запорного механизма. Отрегулируйте положение петли, если створка с трудом запирается/отпирается (3 мм в шаге №10).

Этап 12 — Штапики

Штапики под углом по длине.

Как сделать окна в Sketchup

К сожалению, в vanilla SketchUp нет удобного инструмента для создания дверей или окон в Sketchup . Вместо этого вы должны сделать их с нуля. В этом уроке мы научим вас легко моделировать окна с помощью Sketchup!

Модель окна

Сделай стену. Чтобы иметь окно, сначала нужно создать стену. Используйте инструмент «Прямоугольник», чтобы нарисовать прямоугольник на плоскости основания. Используйте инструмент push/pull, чтобы выдавить его вверх. Дважды щелкните стену, чтобы выбрать ее. Щелкните правой кнопкой мыши и выберите «создать группу».

Нарисовать прямоугольник. С помощью инструмента «Прямоугольник» нарисуйте прямоугольник окна, убедившись, что вы находитесь на лицевой стороне стены.

Копия. Выберите стену. Щелкните правой кнопкой мыши и выберите «создать группу».

Группа. Пока вы находитесь в группе стены, используйте инструмент «Тяни/толкай», чтобы вытолкнуть окно через стену. Теперь у вас должно быть отверстие на одной стороне стены и прямоугольник для вашего окна на другой стороне.

Изготовить компонент. 901:20 Находясь вне группы, нарисуйте прямоугольник над только что созданным проемом в стене. Выберите окно. Щелкните правой кнопкой мыши и выберите «создать группу», а затем выберите эту группу, щелкните правой кнопкой мыши и выберите «создать компонент». Назовите компонент «окно» и нажмите «Ввод».

Нарисуйте среднюю точку. Дважды щелкните компонент окна. Нарисуйте горизонтальную линию посередине окна.

Смещенная база. Выберите базовую панель. Нажмите «Ctrl», используя инструмент перемещения, чтобы сделать копию. Переместите копию назад по зеленой оси. Введите 2» и нажмите «Ввод».

Стереть. Используйте ластик, чтобы стереть нижнюю половину передней панели.

Тяни-толкай. Используйте инструмент «толкай/толкай», чтобы выдавить верхнюю и нижнюю панели назад на 2 дюйма.

Смещение. Используйте инструмент «Смещение», чтобы сместить верхнюю и нижнюю панели внутрь на 2 дюйма.

Тяни-толкай. Используйте инструмент «толкай/толкай», чтобы выдавить внутренние квадраты.

Изготовить компонент. Теперь, когда у вас есть панели окон в Sketchup, вам нужно объединить их в группы или компоненты. Используйте ластик, чтобы удалить нижнюю панель. Дважды щелкните верхнюю панель. Щелкните правой кнопкой мыши и выберите «создать группу». Щелкните правой кнопкой мыши еще раз и выберите «создать компонент». Назовите компонент «створка» и нажмите «Ввод». Скопируйте компонент «створки» туда, где была исходная нижняя панель.

Нарисовать оконное стекло. Дважды щелкните компонент верхней панели. С помощью инструмента «Прямоугольник» нарисуйте плоскость из угла в угол. Убедитесь, что он выровнен по средней точке.

Изменить материал. На вкладке «Материалы» «лотка по умолчанию» выберите «стекло и зеркала». Выберите материал стекла и с помощью инструмента «Ведро с краской» раскрасьте стекло. Вы всегда можете перейти на вкладку «Редактировать», чтобы изменить цвет и непрозрачность стекла.

Моделирование мунтинов

Добавить Мантинс. С помощью инструмента «Прямоугольник» нарисуйте квадрат примерно такого размера, как вы хотите, чтобы ваш мантин был. Щелкните правой кнопкой мыши и выберите «создать группу». Сделайте копию квадрата и переместите его так, чтобы он совпал с внутренним краем оконного стекла.

Изготовить компонент. Дважды щелкните квадрат. Щелкните правой кнопкой мыши и выберите «Создать компонент». Назовите компонент «muntin» и нажмите «Enter».

Вытягивание. Дважды щелкните компонент «muntin» и используйте инструмент «тяни-толкай», чтобы выдавить квадрат в верхнюю часть оконного стекла.

Копия Мантин. Нарисуйте горизонтальную линию на противоположной стороне оконного стекла по внутреннему краю. Скройте остальную часть оконного стекла на данный момент. Используйте инструмент перемещения и удерживайте «ctrl», чтобы сделать копию файла munitn. Переместите копию на другую сторону оконного стекла так, чтобы внутренний край совпадал с линией, которую вы нарисовали.

Разделить. Введите «/4» и нажмите «Ввод», чтобы создать 3 равномерно расположенных мантина. Удалите два muntins по обе стороны окна.

Вид > Скрытая геометрия. Перейдите к «просмотру» и выберите «скрытую геометрию» из раскрывающегося списка. Щелкните правой кнопкой мыши скрытую геометрию окна и выберите «Показать».

Добавить горизонтальную обвязку. Выберите одну из мунтинов. Нажмите «M», чтобы открыть инструмент перемещения. Удерживая «ctrl», сделайте копию и переместите копию немного вниз.

Повернуть. Нажмите «Q», чтобы открыть инструмент поворота и повернуть копию на 90 градусов.

Переместить. Переместите мантин так, чтобы он совпал с серединой окна. Переместите мантин по зеленой оси и удерживайте «Shift», чтобы зафиксировать зеленую ось. Переместите обойму вперед так, чтобы она совпала с передней стороной вертикальных обойм.

Шкала. С помощью инструмента масштабирования удлините обойму так, чтобы она совпадала с обеими сторонами окна.

Не останавливайся. Выберите горизонтальный muntin и используйте инструмент перемещения, чтобы переместить его вперед вдоль зеленой оси. Удерживайте «Shift», чтобы зафиксировать ось. Введите 1/8” и нажмите “Enter”. Вы также можете использовать инструмент масштабирования, чтобы выровнять его и на противоположной стороне.

Убедитесь, что вы удалили все лишние линии и фигуры. Теперь у вас есть готовое окно! Если вы хотите, вы можете добавить еще больше деталей, чтобы сделать его более реалистичным.

Добавление деталей в Windows в Sketchup

Сзади. Используйте инструмент перемещения, чтобы немного отодвинуть окно в вырезе.

Добавить отделку. Нарисуйте линию, чтобы закрыть отверстие. Используйте инструмент смещения, чтобы немного сместить отделку наружу. Используйте инструмент «толкай/толкай», чтобы выдавить отделку.

Если вы хотите добавить отделку с уникальным профилем, нарисуйте форму профиля так, чтобы он совпадал с краем выреза окна.
