Как построить камин на даче своими руками быстро и качественно? Как сделать на даче камин своими руками


Камин на даче своими руками

Камин сегодня переживает рост популярности у потребителей, которые желают видеть стильный очаг в своем загородном доме или на даче, так как на протяжении многих веков он считается символом домашнего уюта и комфорта, местом неповторимой атмосферы спокойствия и счастья. Кроме этого, камин – это практичный элемент интерьера, который согреет помещения. Как сделать камин на даче? Построить самостоятельно этот прибор можно без проблем, необходимо только заранее провести подготовку и изучить технологию строительства этого сооружения.

Подготовительная стадия

Проектирование камина

Перед тем как сделать камин на даче своими руками, его нужно грамотно спроектировать, оценив свои возможности: уровень строительной подготовки, финансовые средства и другие, очень важные моменты.

На стоимость камина существенно влияют:

  • тип камина и его финишная отделка;
  • высота потолков в помещениях и общая этажность дачи;
  • материал наружных стен, необходимость организации дополнительной изоляции;
  • особенности фундамента здания;
  • расположение объекта (природные и климатические особенности региона).

Устройство камина

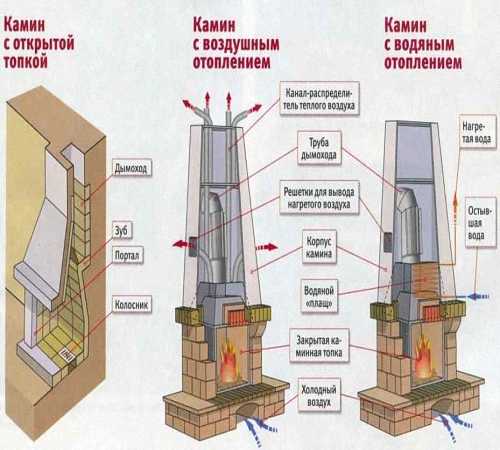

Конструкция камина состоит из основных элементов – топки и дымохода. Самая важная, функциональная часть камина – это топка, сердце устройства, обеспечивающее его качественную эксплуатацию. Дымоход можно ассоциировать с дыхательной системой, которая обеспечивает весь «организм» камина качественной циркуляцией кислорода, для обеспечения его горящем пламенем.

В камине также присутствуют:

  • нагревательное устройство;
  • дымосборник;
  • задвижка;
  • зольник;
  • решетки колосниковые;
  • футеровка;
  • отсекатель огня;
  • защитная дверца.

Наружная часть камина состоит из портала и облицовки (внешней отделки). Портал – это декоративная, фасадная конструкция каминной топки, определяющая внешний стиль изделия. Облицовка – это финишная отделка поверхности портала, определяющая окончательный внешний вид камина.

Подбор месторасположения

Подбор месторасположения камина

В настоящее время с развитием новейших технологий четкий условий расположения каминов на даче не существуют, так как его технологически можно разместить в любом месте. Однако, рациональных типов расположения каминов на даче несколько

По месторасположению камины бывают:

  • Пристенные. Обычно располагают у стены. Возводить его можно в уже построенной даче. Дымоход пристраивают к несущей, пожароустойчивой фасадной стене.

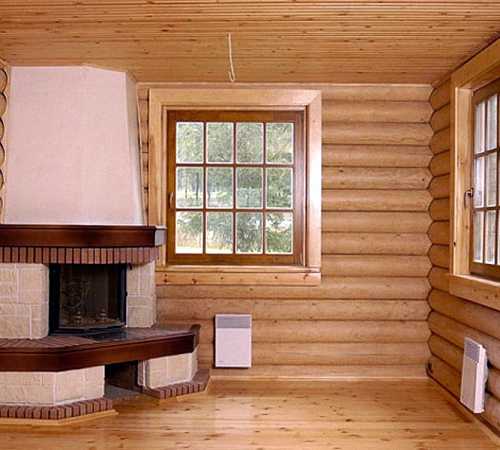

  • Угловые. Самые красивые и эффектные камины. Дымоход изделия проектируют в одной из стен.
  • Встроенные. Эта модель полностью встраивается в стену или в колонну. Рационально возводить этот вид еще на этапе строительства дачи.
  • Отдельно стоящие. Модели островных каминов, возвышающиеся над поверхностью пола. Красивые, но сложные в исполнении и занимающие много места.

Обычно камины располагают у капитальной стены здания. Нельзя размещать камин на сквозняке, возле лестниц или в коридоре, а также в помещении менее 15-20 кв. м. При проектировании камина, фундамент конструкции нужно соотносить трубу дымохода с расположением балок и стропилами конструкции крыши. Основание пола выполняют из пожароустойчивых материалов. Если дача деревянная, нужно заранее обеспечить пожарную безопасность строению.

При расчете параметров камина все элементы конструкции должны соотноситься с размерами помещения. К примеру, площадь портала обычно рассчитывается около 0,02 единицы от площади комнаты. Глубина топливника должна быть равна 1/3 его высоте. Следует помнить, что у топки стенки должны быть наклонные. Это позволяет лучше отражать тепловую энергию.

Материалы

Чтобы возвести самостоятельно камин необходимо приобрести следующие материалы: качественный красный кирпич, глину, песок, цемент, бутовый камень, щебень и т.д. Кирпич приобретают специальный печной, самого хорошего качества, без малейших изъянов. Для футеровки (внутренних стен) топливников применяют кирпичи с повышенной огнестойкостью или огнеупорный шамотный кирпич.

Глину заранее замачивают за несколько суток до кладки (чем больше, тем лучше). А потом готовят смесь для кладки из готовой глины и песка. Кирпич обязательно замачивают до кладки.

Строительство фундамента

Под камин фундамент делают не связанным с основным фундаментом дачи. Перевязку между фундаментами выполнять нельзя, так как в дальнейшем может привести к образованию трещин. Можно начертить для удобства план камина непосредственно на полу, на стене сделать рисунок на уровне расположения труб и топки.

Кладка камина ование из бутобетона.

Кладка камина:

  1. Перед началом работ кирпичи кладут насухо, притесывают и подгоняют друг к другу.
  2. Начало кладки проводят с угловых кирпичей, обязательно следя за уровнем. Потом укладывают наружный ряд, и в завершении середину. Швы полностью заполняют раствором и выполняют их максимально тонкими. Все криволинейные поверхности сводов и дымосборника выкладывают с напуском.
  3. В процессе кладки, стенки внутри дымосборника, топливника и каналов через несколько рядов обязательно протирают мокрой тряпкой или ветошью для удаления выступающего раствора. Оштукатуривать внутри нельзя.

Фото

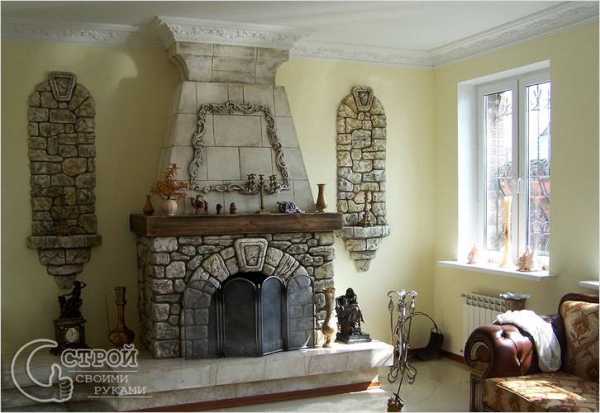

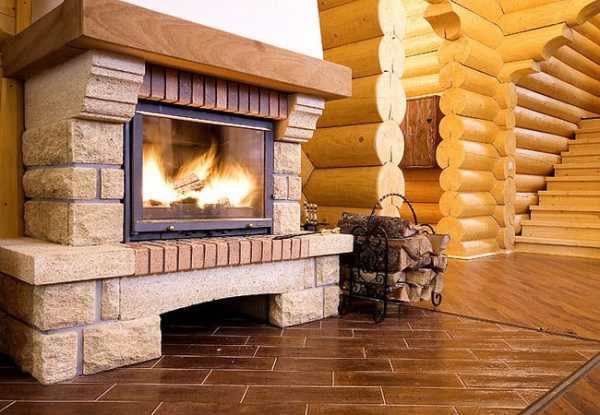

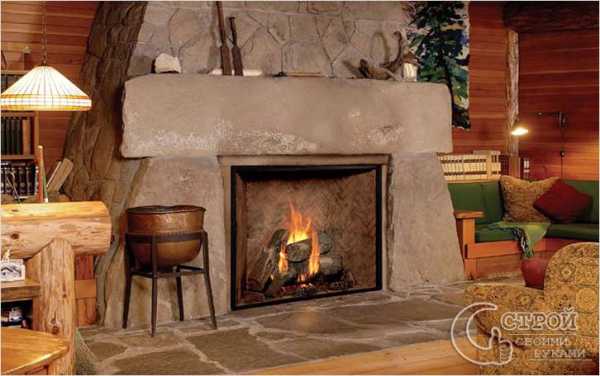

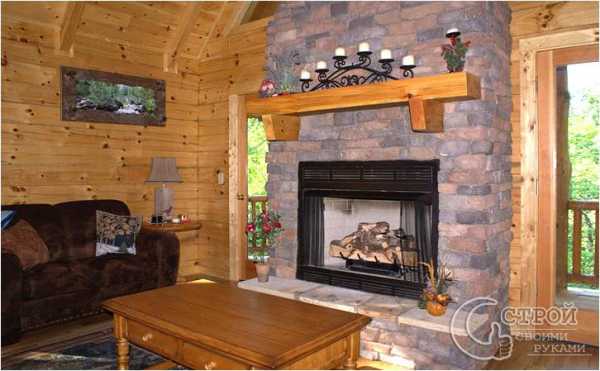

Камин в дачном интерьере Камин в большом загородном доме Уютный открытый камин Камин в гостиной на даче Камин в загородном доме Камин в стиле кантри Закрытый камин в доме Каменный камин в загородном доме Красивая отделка камина Красивый декор камина Угловой камин на даче Камин из камня Оформление камина в загородном доме Камин на кухне в загородном доме Дизайнерский камин Красивый камин с дровяной топкой

stroysvoimirukami.ru

Камин своими руками на даче

Наличие камина в вашем загородном доме обеспечит вам тепло, уют и комфорт в зимние и осенние вечера, а также придаст романтики вашим будням. О том, как построить камин своими руками, мы поговорим в этой статье.

Как построить камин своими руками на даче или в частном доме

Основные элементы

Камин состоит из нескольких основных элементов, к каковым относятся корпус, фундамент, дымосборник, топливник и дымовой канал. Чтобы камин исправно функционировал, необходимо правильное соотношение размеров, которые имеют его элементы.

Каминный фундамент изготавливается как из бутового камня или красного кирпича, так и из бутобетона и бетонных блоков. Если вы строите свой камин во влажном грунте, фундамент рекомендуется сооружать из бутового камня. В том же случае, если вы кладёте фундамент в сухом грунте, будет целесообразно применить известняковый раствор, который составляют 1 объем извести и от 1 до 3 объемов песка (что зависит от степени влажности извести).

Раствор

Для приготовления раствора известь до густоты сметаны затворяют водой, после чего туда добавляют песок. Для фундаментов, которые укладывают во влажных грунтах, цементный раствор должен состоять из 3-х объемов песка и 1-го объема цемента. Сухие компоненты предварительно тщательно перемешивают, затем разводят водой.

Как приготовить раствор для кладки каминов

Каминный фундамент

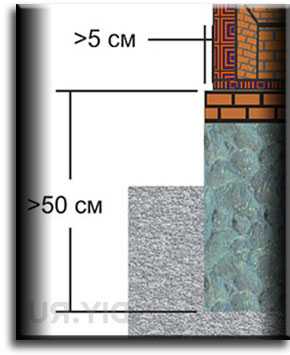

Каминный фундамент не должен быть связан с основным фундаментом здания. Необходимо делать между ними осадочный шов примерно 40-50 мм шириной. Этот шов засыпается песком. Углубляют фундамент не менее чем на 0.6 м. При кладке во влажных грунтах, необходимо изолировать фундамент от проникновения воды. С этой целью готовят под фундаментом подушку, которая состоит из смеси щебня и глины, а вокруг фундамент уплотняют по всей его высоте слоем жирной мятой глины 150–200 мм толщиной.

Фото: Строительство каминов

Фундамент для камина

Котлован под фундамент

Котлован, который предполагается использовать под фундамент по длине и ширине должен иметь размеры примерно на 50 мм больше, чем фундамент под камин. Его дно выравнивают при помощи уровня. Первый ряд каминного фундамента выкладывается насухо из камня или кирпичного щебня.

Камни или щебень втрамбовываются в грунт, после чего заливаются сверху жидким раствором. В дальнейшем кладку ведут правильными рядами, с соблюдением перевязки швов. Чтобы предупредить процесс проникновения влаги в кладку поверх фундамента, делают изоляционный слой из пары листов толя не менее чем на 150 мм выше уровня грунта, после чего выполняют кладку камина.

Корпус камина

Обычно корпус камина выкладывают из высококачественного красного или же огнеупорного кирпича. При использовании красного топливник впоследствии лучше будет облицевать кирпичом огнеупорным. Толщину кирпичные стенки должны иметь не меньше, чем в полкирпича.

Кроме того, для строительства каминного корпуса можно применять жароупорный бетон, керамические блоки или же естественный камень (исключая кремний и известняк). Облицовывают поверхность корпуса ценными породами камня, или же оштукатуривают.

Фото: Топливник

Также вам будет необходимо соорудить топливник

Глубину топливника рекомендуется принимать равной примерно полуметру. При меньшей глубине возможно попадание в помещение дыма, а при большей сила теплового излучения становится слабее.КПД камина можно повысить, облицевав заднюю стенку топливника чугунной плитой или листовой сталью. Для того, чтобы достигнуть лучшего теплоизлучения, выкладывают верхнюю часть задней стенки с определенным наклоном вперед, в то время как боковые — расширяя вперед к отверстию. Выкладывают стенки топливника обычно из шамотного огнеупорного кирпича, при этом такой камин будет иметь коэффициент полезного действия, достигающий 17 %.

Для устройства пола топливника
Фото: Строительство каминов

обычно используют какой-либо вид огнестойкого материала — например, бетон, гранит, клинкер. Необходимо предусмотреть наличие подзольника для сбора золы и угля. Подзольник располагают под топливником. Между ними укладывают чугунную колосниковую решетку. Корзинка изготавливается из стали сечением 10–15х10–15 мм или диаметром 10–15 мм. Располагают элементы корзинки через 15–20 мм. Её ножки должны иметь высоту около 80–120 мм. В процессе сгорания дров на корзинке мелкий уголь и зола собираются на поде и удаляются после остывания камина.

Теперь поговорим о том, что же такое портал

Портал – элемент камина, от которого во многом зависят функции его, как отопительного устройства. Портал может быть установлен с одной, двух или же трёх сторон, в зависимости от архитектурного решения камина и места его расположения. В том случае, когда камин стоит отдельно, он может иметь круговой портал. Форма и пропорции портала устанавливаются, принимая во внимание гармоничность решения камина в целом.

Из топливника горячие газы попадают в дымосборник

Фото: Дымосборник

Дымосборником называют расширение в виде пирамиды, расположенное в нижней части дымохода, которое служит для предотвращения стремительного опускания потоков холодного воздуха по дымоходу.

Здесь собираются сажа и копоть при чистке дымохода, которые затем удаляют через люк, расположенный в задней стене. Одновременно с этим заслонка, находящаяся несколько ниже, обеспечивает защиту от попадания в помещение сажи и копоти.

Дымосборник выкладывается из красного кирпича (марка 200). Кроме того, его можно изготовить из листов железа, что будет обеспечивать быстрое нагревание помещения. Чтобы повысить эстетические качества камина, а также для прикрытия раскаленного металлического дымосборника и обеспечения его пожаробезопасности, из листовой меди изготавливают защитный кожух. Прогоревший дымосборник из металла заменяют; при этом необходимо учитывать возможность такой замены при продумывании конструкции камина.

Газовый порог

Фото: Строительство каминов

Холодный воздух, опускающийся вниз до дымохода, может, миновав дымосборник, проникнуть в помещение, при этом увлекая за собой дым. Во избежание этого в задней стене дымохода устраивается газовый порог — барьер в виде выступа, способствующий тому, что холодный воздух смешивается с горячим и полученная смесь отводится наверх в атмосферу. По ширине газовый порог должен быть равен дымовой трубе, или же быть на 10–15 мм больше неё. Необходимая ширина газового порога обеспечит его нормальное функционирование и позволит задерживать сажу, которая осыпается с дымовой трубы. Сечение дымохода не должно сужаться порогом.

Дымовая заслонка

Между дымосборником и топливником располагают дымовую заслонку, предотвращающую попадание в помещение холодного воздуха в то время, когда камин не работает. Эта заслонка предусматривает охват всей ширины канала. Её ширина должна составлять приблизительно 1/16 от высоты портала.

Её площадь принимают равной в 1,25 раза больше, чем поперечное сечение дымохода. Напротив газового порога сооружают чистку, герметически закрывающуюся дверкой. Через неё удаляют сажу, которая собирается на пороге.

Дымоход

Возводить горизонтальные дымоходы воспрещается, поэтому дымоход обязательно должен быть вертикальным. Если же камин пристраивают к стене, в которой имеется дымовой канал, то в крайнем случае дымоход может быть с уклоном не более 60%. Делают дымовые трубы как правило из красного кирпича.

Чтобы улучшить тягу и предотвратить попадание атмосферных осадков в дымовые трубы, на них устанавливают дефлекторы. Дымоходы обязательно следует изолировать асбестовыми прокладками от деревянных элементов здания. Наименьшее расстояние между деревянными элементами и дымоходами должно составлять не менее 250 мм.

Защита пола

Помимо этого, часть пола (не менее 0,5 м), которая расположена перед камином, необходимо покрывать листовым железом или же сооружать из негорючего материала.

Этапы строительста камина

Используемый материал для строительства уличного камина:
  • Импортный кирпич ( 150 шт. )

kladka-kamina.ru

Камины для дачи. Отапливаем дачу по всем правилам и делаем камин своими руками

:

  • Разновидности
  • Выбираем камин
  • Каминная печка из чугуна
  • С функцией печки марки АВХ
  • Камин-печка на вашей даче
  • Как сделать камин на даче своими руками: советы от экспертов
  • Разберём изготовление кирпичной печки-камина
  • Видео по теме
  • Похожие статьи
  • Оставить комментарий к статье
  • Создать собственный камин на даче – это отличная идея. Особенно она придётся по душе любителям домашнего уюта, тем, кому больше всего на свете нравится проводить время в кругу семьи за чашкой горячего чая, ведя беседы о том, о сём… К тому же тёплый камин не только обогреет жилище в зимние холода, но и станет элементом стильного интерьера.Естественно, данное устройство можно сделать самостоятельно, но только в том случае, если вы обладаете определёнными строительными навыками и соответствующими знаниями. В противном случае рекомендуется обратиться к специалистам, которые умело и в короткие сроки возведут для вас и вашей семьи это чудо.

    Камин обладает рядом положительных качеств, и их немало. Однако чтобы они проявились в полной мере, систему отопления нужно организовать правильно, спроектировав её тщательно и с учётом всех тонкостей. Это не всем под силу, да и о материальной стороне дела тоже нужно подумать. Камин – изделие не самое дешёвое. К тому же многие хозяева предпочитают возвести функциональный камин, который будет выполнять в то же время печную работу – на нём можно будет готовить еду и обогреваться от него как от радиатора.

    Разновидности

    Оптимально всего выбрать камин ещё тогда, когда здание только проектируется.

    Впоследствии это сделает работы по установке более лёгкими. А если сначала разработать схему постройки и утвердить её, то в дальнейшем не всякий камин сможет подойти под неё.

    Ещё и то важно, что, проектируя, мы сразу определяемся с устройством дымохода, решаем, какая форма и дизайн камина будут лучше всего смотреться в нашем доме.

    Если же рассуждать о технических моментах, тут следует сказать, что предварительный выбор камина позволяет организовать нужную тягу, нормальную теплоотдачу, а также высокий коэффициент полезного действия.

    Выбираем камин

    Выбирая тип камина, просмотрите все возможные варианты. Это может быть типовой камин, который мы все прекрасно себе представляем, а может быть, например, электрическое устройство или газовое, даже биокамин, который помогает сберечь природные дары, и работа которого не сказывается пагубно на окружающей среде.

    Можно установить и печку-камин, о какой шла речь выше. Это будет отличным решением для загородной дачи.

    Также данные системы отопления подразделяются на открытые и закрытые.

  • Первая является стандартным камином (классическим). Нужно заметить, что он опасен, так как при его эксплуатации необходимо особенно внимательно относиться к конструкции: прямое совмещение с очагом вызывает угрозу возникновения пожара. В основном, подобные открытые камины монтируют в определённых помещениях либо огораживают от остального пространства помещения в целях соблюдения правил безопасности.
  • Топки или печки в виде каминов, наоборот, представляют собой закрытые устройства, в которых прямого контакта с пламенем не возникает, так как установка обладает дверцей, за которой и бушует огонь. Она выполнена из стекла, устойчивого к жару.
  •

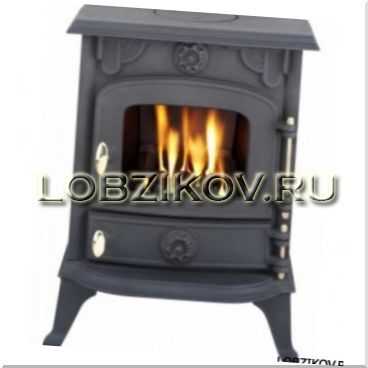

    Каминная печка из чугуна

    На даче нам всем необходимо находиться в тепле и комфорте. То есть помещение должно как можно быстрее нагреться и впоследствии долго не охлаждаться. Чтобы добиться этого, применяют печку-камин, изготовленную из чугуна. Существует не один вид таких устройств. В частности, различают одно- и двухконтурные конструкции.

    Первые – известные нам буржуйки, вторые позволяют варить супы и каши прямо в печи. Таким образом, можно заключить все разновидности в три большие группы:

  • отопительные устройства. Произведённые из чугуна камины в короткие сроки, но качественно наполняют комнату теплом. Это довольно маленькие конструкции, которые каждый может при желании установить своими руками, без помощи специалистов;
  • отопительно-варочные камины. Всё то же самое, но плюс ко всему на них ещё можно готовить пищу. Такая постройка станет прекрасным выходом из сложной ситуации, если в дачном домике не окажется электричества и газа;
  • камины-печки. Они совмещают в себе возможности первого и второго видов. То есть это, по сути, универсальные конструкции. Ещё одно их очевидное преимущество перед остальными заключается в более быстром обогреве здания.
  •

    С функцией печки марки АВХ

    Эти устройства тоже выбираются многими хозяевами дачных домиков. Коэффициент полезного действия таких каминов достигает 80 процентов. К тому же их очень просто самостоятельно смонтировать.

    В структуре печей АВХ присутствуют теплообменники, благодаря чему данные камины способны нагревать сразу достаточно большие помещения. АХВ подразделяются на:

    • классические;
    • стальные;
    • кафельные.

    В каждой такой печке есть цоколь, непосредственно сама топка, а также наружная облицовка.

    • Цоколь изготавливают из таких материалов как чугун, керамика (металлическая) либо кафель.
    • Внешняя облицовка выполняется тоже из кафеля, поступающего в нашу страну из Словакии.
    • Этот материал отличается стойкостью к пламени, что делает его использование в российских домах очень даже возможным. Кафель хорошо переносит смену температурного режима и распространяет тепло по всему помещению.
    • Для другой части конструкции – топки – берут опять же либо чугун, либо крепкую сталь, а бывает и совмещение материалов.
    • Камины АВХ характеризуются высоким уровнем коэффициента полезного действия, изысканным внешним оформлением, несложностью монтажа, а также системой двойного сжигания газа и возможностью настраивать активность горения.



    Камин-печка на вашей даче

    Считается, что данная конструкция – это самый лучший вариант для установки его в индивидуальных загородных коттеджах, а также дачных домов. Каждая разновидность печки-камина отличается присущими ей особенностями, о которых будет рассказано ниже.

    • Итак, печь-камин, изготовленная из кирпича.
    • Представляет собой устройство, в котором печь и камин совмещены и относятся к единому фундаменту, а также имеют общий дымоход.
    • Такой камин может иметь функцию отопления, а иногда хозяева приобретают устройства ещё и с возможностью приготовления пищи на них.



    Камин-печь Кузнецова

    Камин-печь Кузнецова. В своё время Кузнецовым была выдумана и приведена в действие специальная система, которая позволяла потреблять топливо более выгодно.

    • Топливо подвергается горению в оборудованном для него колпаке, вследствие чего энергия потребляется весьма рационально.
    • Появляется возможность использовать сразу несколько тепловых генераторов, а не один, причём каждый из них обладает своей мощностью.
    • Все установки, которые находятся в колпаке, соединяются между собой.

    К основным достоинствам такой печки можно отнести длительное сохранение теплоты в здании – в продолжение целого дня, а также рациональное использование энергии – тратится немного, а тепло выделяет в большом объёме.

    Булерьян

    Ещё одна разновидность – Булерьян. В нём присутствуют такие элементы как топка, бак для воды и помещение для камней. Всё это закрыто внешним чехлом, изготовленным из стали, не поддающейся воздействию огня. Сверху на кожух нанесена краска, которая тоже не горит. В большинстве случаев подобные печки ставят в банях, но встречаются и модифицированные изделия, дополненные функциями приготовления еды и отопления.

    Как сделать камин на даче своими руками: советы от экспертов

    Когда вы определились с разновидностью камина, можно приступать к его сборке. Конечно, в магазинах нынче продаётся великое множество разнообразных установок – приобрёл и установил, ничего сложного. А если вы решили самостоятельно выложить печку, придётся изрядно попотеть.

    • Процесс, однако, тем хорош, что позволяет сберечь денежные средства. Разумеется, перед укладкой оцените свои знания строительных норм, чтобы во время действа не застрять на каком-нибудь этапе.
    • Если камин отстраивается в дачном домике, его нужно установить на глубину от шестидесяти сантиметров. В том случае если ваш дом довольно высокий (в два яруса), делайте большую глубину – около 80-100 сантиметров и больше.
    • Основу камина лучше возвести новую, то есть сделать её отдельно от фундамента всего здания.
    • Если камин не очень тяжёлый, в качестве основы для него подойдёт кирпич.
    • Следует укладывать его четырьмя, а то и шестью рядами, на ребро.
    • Склеивают кирпичи между собой с помощью цемента марки М400.
    • Если же камин довольно массивен, фундамент придётся заливать, а потом ещё и защищать арматурой.
    • В качестве материала для основы применяют бетон, соединённый со щебёнкой, кусками кирпича.



    Изготавливаем опалубку для дачного камина

    • Её необходимо укрыть снизу и по бокам рубероидом, чтобы не проникала вода.
    • На стыки наносится битум.
    • Низ фундамента необходимо присыпать керамзитом, но в небольшом объёме.
    • Верхушка основы должна отстоять от пола на расстоянии 10-20 сантиметров (ниже).
    • На уровень пола кладут глинистый раствор. В таком состоянии основе дают отдохнуть и полностью высушиться. На это потребуется примерно семь дней.



    Нюансы

    • Чтобы тепло не уходило зазря, дымоход нужно изготовить с толстыми боковинами.
    • Внутри стена укладывается толщиной в 1 кирпич.
    • С внешней же стороны – по полтора или даже два кирпича.
    • Дымоход, выходящий наружу, нужно хорошенько утеплить.
    • Самую лучшую тягу создадут конструкции, длина которых будет превышать пять метров.
    • Передняя боковина дымовой части идёт вверх и совмещается с самим дымоходом очень плотно.
    • Задняя же стена изготавливается только в ровном вертикальном положении и заканчивается дымоходом.
    • Заслонку следует установить неподалёку от топки – сантиметрах в двадцати или тридцати, так, чтобы от неё до пола было приблизительно два метра.



    Разберём изготовление кирпичной печки-камина

  • Если печь маленькая, для неё не нужно делать свой фундамент.
  • Можно просто обложить пол дополнительными материалами – пергамином или рубероидом.
  • Дальше следует выложить слой песка (10 миллиметров), на него – кирпичи.
  • Воспользуйтесь уровнем, чтобы слой получился очень ровным.
  • После этого кирпич покрывается глиной, на которую монтируется дверца поддувала.
  • Нужно опоясать её шнуром из асбеста, ещё лучше – простым картоном, смоченным в воде.
  • Зафиксируйте эту дверцу с помощью проволоки.
  • Дальше идёт ещё один слой – снова кирпичный.
  • После него – опять такой же, только кирпич на этот раз берём не целый, а половинчатый.
  • Сверху кладём колосниковую решётку, прямо над поддувалом.
  • Опять – кирпичи, которые нужно ставить на ребро.
  • Перегородки дымохода, находящиеся внутри него, нужно оснастить подставками.
  • Зад камина строится без применения глины, кирпичи там должны выходить наружу (так называемые вышибные кирпичи).
  • Дверцу топки сначала опоясываем шнуром из асбеста, намоченным водой, после фиксируем проволокой и ещё двумя целыми кирпичами.
  • Далее идёт пятый слой – опять-таки кирпичный.
  • Прослойку под номером 6 из уже известного нам материала кладём на ребро, боковины дымохода затираем тряпками.
  • Кирпичный ряд № 7 необходимо разместить уже не ребром, а как обычно. А вот кирпичи, относящиеся к задней стене, ставим на ребро.
  • Восьмым слоем закрывается дверца топки. Сверху на неё кладём ещё два кирпичика. Прямо поверх топки нужно поставить 1 кирпич – скошенный, чтобы огонь уходил в центральную часть варочного покрытия.
  • Ряд № 9 кладём так, чтобы образовался небольшой наклон к задней боковине. До того как выложить ряд, нужно разместить намоченный асбестовый шнур.
  • Десятый слой знаменует начало создания дымохода. Дымоход устраивается таким образом, чтобы он становился шире по мере приближения к задней стене.
  • Ряд одиннадцатый предполагает монтаж задвижки, сдобренной всё тем же асбестовым поясом. Дымоход должен соединяться с трубой из металла.
  • Когда всё завершено, следует вытащить выходящие наружу кирпичи (вышибные) и тщательно прочистить весь дымоход, устранив мусор и остатки материалов.
  • Внешняя сторона печки забеливается либо покрывается слоем штукатурки.
  • Перед камином ставим предтопочный лист.
  • Видео по теме

    Тематические статьи

    highlogistic.ru

    Как построить камин на даче своими руками

    В настоящее время камины для дачи являются практически непременным атрибутом загородной усадьбы. Возведение традиционного «классического» камина на даче своими руками, не смотря на появление в продаже котлов и прочих обогревательных устройств, отнюдь не потеряло своей актуальности. Тем более никто не запрещает иметь в сельском доме несколько систем жизнеобеспечения, которые могут заменять друг друга или работать одновременно.

    Среди каминов для дачи, условно, можно выделить три основных типа:

    1. традиционные камины на дровах;
    2. электрические камины;
    3. гибридные печи-камины длительного горения.

    Что нужно знать для строительства камина

    Чтобы сделать камин на даче своими руками, нужно вооружиться некоторыми знаниями. Конечно, самым хорошим вариантом является такой, когда такое сооружение предусматривается как часть строительства самой дачи. В таком случае заранее можно предусмотреть создание необходимых решений на стадии проектирования. В этом случае, если даже по каким-либо причинам одновременное строительство дачи и камина невозможно, то можно хотя бы запланировать необходимые условия для его сооружения.

    Существуют определённые технические требования, которые желательно строго соблюдать. Среди таких требований, в первую очередь, необходимо учесть следующие:

    • усиленный фундамент;
    • достаточно места для основного корпуса;
    • место в перекрытиях этажей для дымохода.

    Также, перед тем как начать делать камин на даче своими руками, будет полезно знать:

    • В отличие от печи камины легче строить уже в готовом доме.
    • Хотя камин значительно легче печи, фундамент для него может потребоваться более солидный.
    • Конструкция камина занимает меньший объём, чем печка, и сооружается быстрее.

    Технология кладки

    Сооружение камина, хотя и уступает по сложности строительству самого дома, но тоже требует определённых навыков. Поэтому существует всегда две альтернативы – привлечение профессионалов и изготовление камина своими руками. Но даже если для строительства приглашается опытный работник, не мешает обладать таким минимумом знаний, который позволит контролировать процесс кладки.

    Все камины для дачи имеют три основных элемента – основание или фундамент, дымоход и корпус.

    Основание

    Основание делается, если вес камина составляет больше 700 кг. Для более лёгких устройств строительство специального основания не обязательно.

    Различают два основных типа фундаментов для каминов: заливной и кирпичный.

    Заливной фундамент изготавливается из бетона с наполнителями типа щебёнки, колотого кирпича и тому подобного материала. Для очень тяжёлого камина в бетон укладывают арматуру. Уровень поверхности заливного фундамента делается на ровне с полом или до 15 см. ниже.

    Кирпичный фундамент обычно изготавливается для каминов небольшого размера и веса. Он выкладывается из кирпичей, поставленных на ребро в четыре-шесть рядов. Для изготовления раствора лучше применять высокомарочный цемент (марки «300» и выше).

    Основание, которое выкладывается на втором этаже, делается аналогичным образом.

    Если пол деревянный, а не бетонный, то он изолируется 15-20-сантиметровым слоем из огнеупорного материала, например, керамзита или перлита, а сверху этот слой покрывается стальным листом.

    Время высыхания как цементной, так и кирпичной кладки составляет не менее пяти-шести дней.

    Дымоход

    Дымоход обычно выкладывается толщиной от одного до двух кирпичей. Когда дымоход проходит у внутренней стенки помещения, он выкладывается в один кирпич, а когда у наружной – в полтора-два кирпича. Минимальный размер дымохода должен составлять не менее 14 на 25 см. В любом случае размеры дымохода должны быть не менее 10-15% от ширины топки.

    Чем толще труба дымохода, тем меньше потери тепла.

    В то же время опирать тяжёлый дымоход на лёгкий камин очень опасно. В таком случае дымоход составляется из металлических или керамических труб, которые обкладываются кирпичом, а объём между трубой и кирпичами засыпается керамзитом.

    Чем больше высота дымохода, тем лучше тяга. Обычно высота каминного дымохода составляет от пяти до семи метров.

    В целях безопасности, а также для регулировки интенсивности горения и уменьшения потери тепла, на дымоход ставится задвижка. Оптимальное расстояние задвижки от дверцы топки составляет от 20 до 50 см.

    Корпус

    Основное тело или корпус обычно можно сделать из кирпича. Каминная кладка делается одним из двух способов порядовки – с искрогасителем и без него.

    В качестве примера каминной кладки можно привести следующую схему:

    Согласно этой схеме после выкладки первых трёх рядов внутреннюю часть надо засыпать песком и щебнем. После этого четвёртый ряд нужно уложить огнеупорным кирпичом, а потом вделать Г-образные штыри, которые необходимы для установки каминной решётки. Порядок укладки последующих рядов изображён на прилагаемых схемах.

    Таким образом, на этой схеме подробно изложен весь технологический процесс укладки, а также приведен приблизительный состав необходимых строительных материалов для сооружения простого камина в 34 ряда кирпичей с искрогасителем.

    Необходимые материалы

    По данной схеме сооружения нужны следующие материалы:

    • печной кирпич- 370 шт.;
    • огнеупорный кирпич – 62 шт.;
    • печная смесь – 300 кг;
    • Огнеупорная смесь – 50 кг;
    • пескобетонная смесь – 150 кг;
    • задвижка 240× 130 мм – 1шт.;
    • каминная решётка – 1 шт.;
    • железобетонная плита – 4 шт.

    Как видим, камин на даче является довольно трудоёмким проектом, который требует вложения труда и строительных материалов. Тем не менее, руководствуясь имеющимися чертежами и руководствами (в том числе видео инструкциями), выполнить такую работу вполне по силам своими руками.

    Электрические камины

    Электрокамины по своей популярности среди дачников, наверное, ничуть не уступают своим традиционным дровяным аналогам. Сооружение электрических каминов намного проще, чем дровяных, так как не надо думать об устройстве дымохода, делать массивный фундамент и укладывать толстую кирпичную кладку.

    Также большим достоинством электрокамина является простота его эксплуатации. Не нужно, например, постоянно запасаться дровами, находить помещение для их хранения, подготавливать дрова для топки и следить за количеством оставшихся поленец.

    Также большим достоинством электрокаминов является возможность их приспособления для любого интерьера. Существует множество уже готовых электрических каминов, от самых маленьких до супер больших размеров, с большой вариацией цен. Современные электрокамины имеют дистанционные пульты управления, могут имитировать горение настоящих дров, создавать искусственные сполохи, треск и другие эффекты.

    В летний период такие современные электрокамины могут только имитировать горение и потреблять минимум электроэнергии, а в зимнее холодное время они могут одновременно и светить и греть.

    Впрочем, с таким же успехом можно сделать электрический камин своими руками. Для строительства собственными силами имеется множество проектов сооружения электрокаминов, как самых сложных и затратных, так и самых простых.

    Печи-камины

    Такие гибриды ещё называют печами длительного горения. Действительно, эти отопительные устройства для дачи совмещают простоту установки электрокаминов, эффективность металлических печек типа «буржуйки» и красоту традиционных каминов. Также немаловажно, что такие печки длительного горения имеют закрытую топку, которая не даёт горящим углям случайно выпасть из печки и тем самым уменьшает опасность пожара.

    Главными отличительными особенностями печек длительного горения для дачи является их быстрый разогрев и более высокий коэффициент полезного действия, по сравнению с каминами с открытой топкой. И, конечно, ассортимент готовых дачных печек с длительным и эффективным прогревом помещения значительно превышает ассортимент традиционных каминов. На российском рынке имеется широкий выбор печей-каминов длительного горения от самых маленьких, мощностью от двух квт, до просто грандиозных агрегатов мощностью до 20 квт.

    Впрочем, такую печку длительного горения для дачи можно сделать своими руками. При этом сложить гибридные печки с длительным периодом горения намного проще, чем построить классические печи с открытой топкой, так как не надо капитально перестраивать стены дома, а достаточно только вывести дымоход на крышу.

    Таким образом, построив для дачи такую печку, можно на длительный период обеспечить большой или маленький дачный дом теплом и уютом.

    poluchi-teplo.ru

    Камин на даче своими руками: мастер класс, пошаговые фото

    Представленный материал является продолжением. Начало смотрите в статье «Как сделать камин на даче».

    Шаг 6 Декоративный клиновый замок

    Внешность камина очень выигрывает, когда на его фасаде есть особые декоративные элементы. В качестве таких элементов можно рассмотреть полочки, ниши и различные замки.

    Для того, чтобы сделать клиновый замок для нашего камина берем 6 полноценных кирпичей и раскладываем их на ровной и горизонтальной поверхности под углом друг к другу (без центрального элемента).

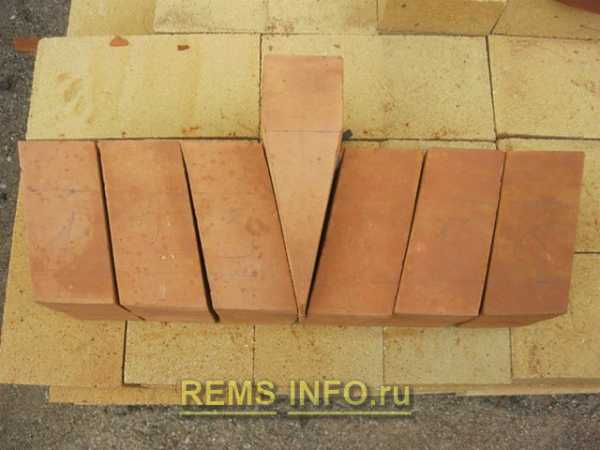

    Разложите кирпичи, выложив угол, разметьте их и обязательно пронумеруйте.

    Затем сделайте середину конструкции замка выпилив клин из цельного кирпича. Данные работы лучше всего делать «болгаркой» мощностью до киловатта, срезая кирпич отрезным кругом с алмазным напылением по керамике.

    Замок готов, осталось его только установить в нужное место в кладке.

    Перед тем, как «усадить» в кладку, устанавливаем его на то место, где он будет установлен, причем без применения раствора. Все должно установиться ровно, а наклон в обе стороны быть симметричным.

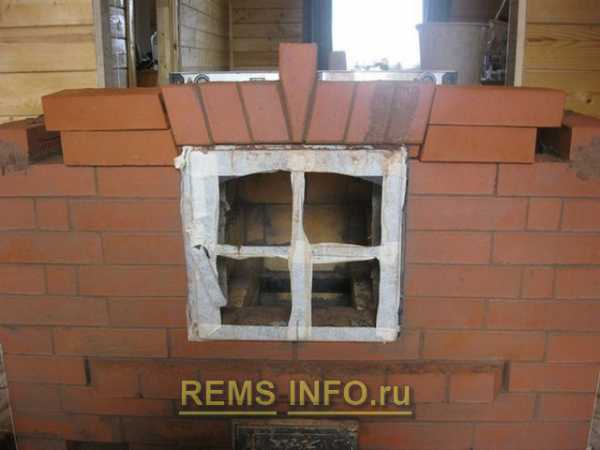

    Устанавливаем клиновый замок «насухо» — без раствора для подгонки.

    Затем вымеряем по два кирпича с каждой стороны, чтобы срезав у них торцы, сделать их фиксирующими с краев. И затем всю конструкцию замка «усаживаем» на раствор.

    Замок установлен на место.

    После того как замок установлен наша задача поднять стенки топки камина до нужного уровня (1 ряд выше дверцы камина).

    Шаг 7 делаем перекрытие топочной камеры камина и устанавливаем теплообменник

    Очень важно выкладывать камины (печи) и при этом как можно меньше использовать металлических предметов для создания перекрытий в местах, где есть вероятность высоких температур. Самая большая температура наблюдается возле свода топочной камеры. В связи с этим необходимо сделать свод таким образом, чтобы для перекрытия его не пришлось применять металлических уголков. Самый простой способ – это сделать свод топки сужающимся и смыкающимся на третьем ряду кладки. Для этого пользуемся схемой – первый ряд перекрытия – используем кирпич длинной = ¾ кирпича, второй ряд перекрытия цельный кирпич, а третий рад обвязочный, для перемычки.

    Укладываем кирпичи первого ряда перемычки. Нижний край кирпичей срезаем и по длине и снизу на угол. Чтобы они упали вовнутрь, прижимаем их торцы кирпичами.

    Теплообменник для системы отопления дома делаем из гофрированной трубы, сделанной из нержавеющей стали. На этом этапе (назовем его «подгонкой») наша задача подготовить место, в которое в дальнейшем будет установлен теплообменник. Наша задача поместить его перед отверстием вытяжки в дымоход. Здесь самая высокая скорость конвекционных потоков, а значит, и теплообмен будет самый высокий. Необходимо обязательно использовать трубу из высоколегированной нержавеющей стали по двум причинам.

    1. Температура в данной части топки может доходить до 700 градусов, значит, обычная сталь будет давать окалину от взаимодействия с кислородом, постепенно разрушаясь. Обычно срок эксплуатации устройств, в которых применяются теплообменники, помещенные в открытое пламя не более трех лет, затем их приходится демонтировать. В нашем случае пришлось бы разбирать кладку камина.
    2. Второе условие, почему применяется труба из нержавейки – это высоко агрессивная среда в период «бездействия» камина. Дело в том, что состав дыма – это активные вещества, которые взаимодействуя с капельками воды выпавшие в виде конденсата на теплообменник превращаются в угольную кислоту и постепенно разъедая трубу выполненная из обычной стали.

    Так выглядит паз для теплообменника.

    Чтобы не было дополнительных теплопотерь от теплообменника на кирпичную кладку, необходимо сделать термоизоляцию. Самый оптимальный вариант – это выполнить ее из базальт-картона толщиной 5 мм.

    Подготавливаем теплообменник к обертыванию базальт-картоном.

    При выполнении таких работ необходимо учитывать фактор общей толщины, которая будет после того как вы выполните термоизоляцию. Она не должна быть больше толщины одного кирпича. Это нужно для того, чтобы идеально поместить данное устройство в кладку камина. Второе обязательное условие – это при обертывании нужно выполнять данную процедуру отдельно для каждой ветки теплообменника.

    Накручиванием базальт-картон в виде «рулета», обязательно сделайте накрутку таким образом, чтобы не было волн и неровностей, это очень важно при установке устройства в кладку, чтобы оно сидело прочно и не «болталось» после начала эксплуатации камина.

    Многолетний опыт установки таких устройств показал, что самым надежным и функциональным приспособлением крепежа базальт-картона является обычная скрутка из медной проволоки диаметром 1 мм.

    Вначале заканчиваем работы по термоизоляции одной ветки , затем приступаем к такой же процедуре на второй части теплообменника. Необходимо сделать не менее четырех скруток на 50 см теплоизоляции.

    Изолируем вторую часть трубки.

    Если вы видите дефекты в укладке термоизоляции, лучше переделать данную часть работ.

    После того, как обе части теплообменника тепло изолированы, нам необходимо связать их вместе.

    Теплообменник готов, осталось его поместить в подготовленный паз топки.

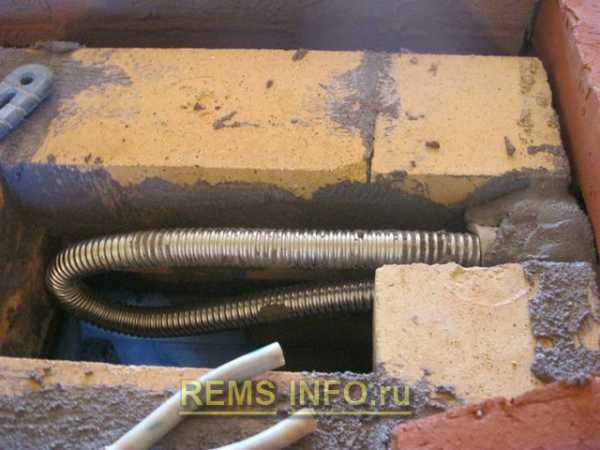

    Помещаем теплообменник в кладку. Следим за тем, чтобы он лег вертикально, и его толщина не была больше толщины кирпичного ряда кладки

    Устанавливаем теплообменник в кладку.

    Если все хорошо, запечатываем его раствором и прижимаем следующим рядом кладки. Тщательно промазываем раствором все места прохождения рядов, чтобы не нарушилась герметичность топочной и конвекционной камеры.

    Хорошо промазанный шов даст вам надежную гарантию того, что печь не будет чадить в конвекционную камеру, а значит и в комнату.

    Теплообменник готов к эксплуатации – герметичность швов не вызывает нареканий!

    КПД каминов – это всегда больная тема их владельцев, обычно до 75% тепла улетает в трубу. Зимой такие устройства топят улицу, а не дом. Чтобы увеличить полезность каминов применяют различные ухищрения. Самое простое – это изменить свод топочной камеры, сделать его не точно прямоугольным, а в виде трапеции. Для этого первый ряд перекрытия топочной камеры срезают под угол, а затем верхним рядом делают перемычку над ним. Данный метод создает дополнительные области турбулентности в топки и улучшая тем самым КПД камина.

    Первый ряд перемычки над топкой сделан из кирпича длиной ¾ и при этом у него срезан нижний край. Над ним идет ряд обвязки. В отверстие выхода отработанных газов помещен теплообменник.

    Всю топку, включая ряды перемычки, обязательно делаем из шамотного кирпича. Дело в том, что используемый керамический кирпич М-150 не дает возможность эксплуатировать камин в течении десяти лет без какого – либо ремонта, в отличие от шамотного кирпича.

    Топочная камера готова. Ряды обвязки топки надежно фиксируют кирпичи свода. Отверстие дымохода должно быть не менее 300 см.кв.

    Шаг 8 – монтаж стен

    Приступаем к монтажу стен камина. Очень важно соблюдать вертикальность конструкции камина и его линейные размеры. Очень надежным помощником можно считать две натянутые нити, закрепленные в основании.

    Делаем перекрытие камина и выводим внешние стены.

    Очень тонкий прием при кладке каминов есть на этом этапе работ. Обычно камин устроен таким образом, что его верхняя часть пустотелая. Это обычно лист гипсокартона над кожухом кассеты каминной топки и все. Основная теплоотдача происходит, когда камин топится. Как только огонь погасает, происходит очень быстрое выстуживание помещений, которые он отапливал. Поэтому многие домовладельцы часто рассматривают камины в интерьерах домов больше как украшение, чем элемент отопительной системы. Чтобы уйти от этого стереотипа сделаем маленькую хитрость. В нашем камине задуманы две конвекционные камеры. Они работают по принципу естественного движения воздуха (при нагревании он расширяется, становится легче и поднимается вверх, ему на смену приходит холодный, более тяжелый воздух снизу). Наша задача сделать так, чтобы данный процесс продолжался как можно дольше. Для этого мы должны увеличить массу прогретых кирпичей в кладке камина.

    Самый простой способ сделать это – увеличить объем кладки над топкой, чтобы в момент процесса горения данная часть нагревалась и затем более длительное время отдавала тепло потокам воздуха, проходящим через конвекционные камеры. Нам нужно поднять восемь рядов кладки вокруг дымохода над топочной камерой. Это обеспечит аккумулирование тепла кладкой минимум на 6-8 часов отопления помещений.

    На внешней части кладки выводим декоративный элемент. Он дополняет нижнюю полочку над дверцей поддувала и органически заканчивает верх камина.

    Какой камин без декоративных элементов, приступаем к кладке декоративного выступа.

    Делаем выступ по принципу выдвижения кирпича наружу по ¼ части своей ширины. Выступ делаем по всей длине периметра.

    Изначально на выступ выкладываем цельный кирпич. Все неполные части кирпича заполняем обрезанными «болгаркой» кирпичом.

    Если вы чувствуете, что кладка заваливается наружу, то попробуйте подложить металлический уголок под основание ряда, который начал смещаться.

    Под верхним рядом выступа подложен металлический уголок. Он останется в кладке пока не будет выложен следующий ряд кладки.

    После того как выложены два ряда выступа, приступаем к сужению кладки на ¼ часть кирпича.

    Заканчиваем формирование декоративного выступа.

    Вентиляционный лючок конвекционной камеры, со стороны гостиной.

    Над декоративным выступом мы должны закончить конвекционные камеры, потому, что выше к вытяжке дымохода температура кладки опять падает и КПД системы заметно снизится. Можно провести эксперимент – зажгите спичку и поднесите пламя к конвекционному лючку во время топки камина. Если пламя «задулось», то конвекционные камеры работают отлично и им под силу прогреть помещение большого объема. Если же пламя колеблется, но продолжает гореть, значит вытяжные лючки сделаны высоко, либо толщина стен между конвекционной камерой и топкой очень толстая и воздух не успевает прогреться от прохождения через данный участок камина.

    Закладываем вытяжные лючки расположенные он со стороны спальни. Их два, по одному на каждую конвекционную камеру. Чтобы легче было вести кладку, кладем по кирпичу в каждое вытяжное отверстие без раствора, а затем идем вверх по подъему кладки рядов.

    На третьем ряду над декоративным выступом делаем перемычку над конвекционными камерами. Выше их поднимать не имеет смысла. Перемычка выполняется методом ведения кладки «в тычок». Кирпичи в ней устанавливаются поперек воздушного канала. Затем над ним выкладывается еще один сплошной ряд, а потом ведется только дымоход и внешняя часть кирпичной кладки.

    Поднимаем внешнюю стенку камина. Отслеживаем ее вертикальность и линейные размеры. Внутренняя часть кладки пустотелая.

    Перед кладкой кожуха дымохода делаем еще один декоративный выступ.

    Чтобы не повредить кладку, дайте раствору пару дней выстоятся, затем делаем дощаной помост, чтобы не повредить кладку рядов, и только потом продолжаем работы.

    Для выполнения перекрытия мы использовали металлический уголок на 50 мм. Ошибка многих, что они выставляют толщину перекрытия кожуха в один ряд кладки – нужно минимум два ряда, чтобы сделать надежную обвязку данного шага кладки

    Перекрытие готово, отслеживаем дефекты кладки и готовим материал для кладки трубы.

    Если дефекты перекрытия найдены, то самый простой способ – залить горизонтальную поверхность раствором.

    Затем начинаем процесс подъема кладки трубы. На втором ряду встраиваем вьюшку, для регулирования воздуховода трубы. Сам процесс кладки трубы был описан в предыдущих работах и стандартен. Ознакомиться можно напрмер в работе «Печь для дачи«.

    rems-info.ru

    Камин для дачи своими руками

    Наличие камина в любом доме делает его уютным и наполняет теплом. Но, к сожалению стоимость покупного камина слишком высока, поэтому гораздо дешевле сделать его самостоятельно. В процессе изготовления существует возможность выбора типа устройства, которое будет гармонично сочетаться с индивидуальными особенностями помещения и общим стилем интерьера. О том как сделать камин для дачи своими руками рассмотрим далее.

    Оглавление:

    1. Классический вариант сооружения каминов для дачи
    2. Камин чугунный для дачи: особенности установки
    3. Варианты отделки каминов для дачи дровянных

    Классический вариант сооружения каминов для дачи

    Такой вариант камина предполагает наличие:

    • дымохода;
    • топки;
    • камеры дымового назначения.

    Начальным этапом его сооружения выступает определение места расположения камина на даче. В данном случае, учитывается прежде всего удобство его использования. Кроме этого, следует исходить из возможности расположения дымохода. Также, место установки должно быть удобным в обслуживании как снаружи, так и внутри помещения. Дымоходная труба для камина, так и для печки должна быть выше конька на 200-300 мм. При центральном расположении камина оголовок трубы находится вблизи конька. Такой вариант предполагает легкую установку дымохода, простой монтаж и демонтаж воздушной заслонки. Кроме этого, в данном случае, труба чистится от сажи легко и удобно.

    Установка каминов из кирпича для дачи вблизи центральной стены в помещении, при необходимости и желании хозяев возможна. Хотя в таком случае, чистить трубу и устанавливать дымоход намного сложнее. Для решения данной проблемы устанавливаются временные средства подмащивания во время проведения строительных работ. Например, монтируется специальная приставная лестница, позволяющая осуществлять обслуживание камина снаружи.

    Следующий этап строительства - выбор внешнего вида каминного портала. Он зависит от многих факторов, таких, например, как место расположения камина, общая стилистика интерьера и общие пожелания хозяев.

    Возможен вариант сооружения настенного, пристенного, напольного каминов. Каждый их них отличается своими преимуществами и недостатками. Самыми распространенными являются пристенные камины, кроме того они наиболее удобны в эксплуатации и занимают мало места. Отделка портала бывает самой разнообразной, начиная от кирпичной или каменной кладки, заканчивая деревом, металлом или керамической плиткой. Все зависит от того, из каких материалов выполнены стены на даче и как они отделаны. Кроме этого, достаточно популярные камины - угловые для дачи, с их помощью удается сэкономить пространство. У такого камина удобно расположиться в кресле качалке и наблюдать в окно.

    Учтите, что материалы, используемые при обустройстве камина должны быть негорючими и пожаробезопасными. Так как при высокой температуре и наличии огня, существует риск возникновения пожара.

    При обустройстве камина в двух- или трехэтажном здании его вес превышает тонну, поэтому обустройству фундамента следует уделить должное внимание. Самым оптимальным вариантом является обустройство бетонного заливного фундамента. Данный тип фундамента отличается высокими прочностными и длительными эксплуатационными характеристиками.

    При обустройстве такого типа фундамента требуется проведение работ по армированию бетона с помощью сетки или прутьев из арматуры. Самым легким вариантом является использование арматурного прута с периодическим профилем. Чтобы обустроить фундамент на твердом грунте потребуется наличие арматуры диаметром около одного сантиметра. При проведении работ на мягких грунтах, диаметр арматуры увеличивается на 2-4 мм.

    Начните процедуру сооружения камина с его проектирования. Точно измерьте все составляющие, детали камина, перенесите их на бумагу. Далее, исходя из замеров, следует покупать материал.

    Для сооружения основания - фундамента потребуется наличие:

    • цемента около 45 кг, количество зависит от размера камина;
    • песка около 90 кг, из расчета на 45 кг цемента;
    • щебня крупной фракции - 90 кг;
    • арматурных прутьев - на количество влияет размер сооружения;
    • досок обрезного типа, толщиной в 3 см;
    • молотка;
    • шлифовального станка;
    • гвоздей 7 см.

    При сооружении фундамента тумбы потребуется наличие:

    • песка и цемента в соотношении один к трем;
    • бутового камня, в соотношении с размером камина.

    Чтобы изготовить камин для дачи на дровах, следует подготовить:

    • кирпич огнеупорного типа, его количество следует рассчитать исходя из проекта камина, учтите, что он понадобится как для сооружения камина, так и для дымохода;
    • на 50 кирпичей потребуется около одного ведра глины;
    • около 10 кг просеянного песка, половины ведра;
    • приготовьте колосниковую решетку;
    • воздушную дымовую заслонку, устанавливаемую в трубе;

    Классическое изготовление камина предполагает наличие двух таких заслонок. Они располагаются в верхней и нижней части трубы. Разновидность и форма заслонки определяется еще на стадии проектирования и полностью зависит от диаметра трубы.

    • позаботьтесь о наличии декоративной решетки топочника;
    • о каминной доске;
    • и наборе инструментов, помогающих обслуживать камин.

    Чтобы положить кирпичную кладку потребуется наличие:

    • резервуара, в котором будет осуществляться замес глины, емкостью от 12 л;
    • штукатурного ковша, которым будет осуществляться замес;
    • кельмы;
    • каучукового молотка;
    • кирочки;
    • отвеса;
    • строительного уровня.

    На высоту трубы для дымохода влияет высота самого здания и конька, находящегося на крыше. Размер трубы должен превышать высоту конька на несколько кирпичей. На внутренний диаметр трубы влияет входное отверстие, расположенное в топке. Входное отверстие в топке, должно быть в пять раз больше, чем диаметр трубы, тогда тяга будет хорошей. Камин из кирпича предполагает наличие постоянного сечения, то есть проходного размера. С помощью специалистов, или с определенными навыками обустройства дымоходов трубу изготавливают суженной в верхней части, данная процедура способствует увеличению тяги.

    Перед началом строительства следует позаботиться о проверке наличия всех необходимых материалов и об их качестве. Проведите сортировку кирпича, при наличии небольших трещин на материале, отложите его в сторону, он будет использован в том случае, когда понадобится применить половину кирпича.

    Далее займитесь приготовлением глиняно-песчаной смеси. Чтобы проверить ее качество необходимо подготовить семь кирпичей, соединить их с помощью раствора и уложить в столбик на ночь. Утром возьмите конструкцию за два верхних кирпича, если остальные не отвалились, то раствор качественный.

    Перед началом укладки кирпича, глина замачивается водой на 24 часа. Если времени на замачивание нет, замочите глину в теплой воде, на более короткий промежуток времени.

    Чтобы обустроить фундамент для камина следует разобрать пол, определить тип грунта и глубину заложения фундамента.

    В соотношении с размером камина проведите разметку для обустройства фундамента. Учтите, что его размер должен быть на 15 см больше с каждой стороны, для обеспечения ровности конструкции и установки опалубки.

    Запрещается устанавливать фундамент камина, рядом или соединенным с фундаментом здания. Данная процедура значительно ухудшит качественные характеристики обоих фундаментов и снизит срок эксплуатации здания.

    Если грунт твердый, то фундамент укладывается на глубине до 80 см, в противном случае, потребуется заглубление более одного метра. Чтобы изготовить фундамент на твердом сорте грунта потребуется соорудить опалубку. Для ее конструирования понадобятся доски, высотой в 20 см. После этого следует процесс укладки арматуры. Шаг укладки составляет 50 см.

    Приготовление бетонной смеси лучше осуществлять в бетономешалке. Так как в ней все ингредиенты смешаются и получится однородная консистенция. Что значительно улучшит качественные свойства бетона. Сначала заливается первый слой арматуры, происходит ее вибрирование с помощью вибратора для бетона. Он поможет убрать из раствора излишки воздуха и улучшит его прочность.

    Уложите на заранее залитый бетон второй слой арматуры и приступайте к последующей заливке. Поверхность фундамента накрывается полиэтиленовой пленкой на 12 часов. Далее происходит снятие пленки и разборка опалубки. Учтите, что данная процедура должна проводиться с особой осторожностью, так как бетон еще совсем мягкий. Далее установите опалубку для заливки тумбы камина, ее размер полностью соответствует значению ширины и длины самого камина.

    После установки опалубки следует заполнить основание с помощью раствора, перемешанного с бутовым камнем. Накройте поверхность полиэтиленовой пленкой и дожидайтесь высыхания фундамента.

    Наилучшим вариантом является поднятие тумбы на несколько сантиметров выше, чем чистовой пол. Данный процесс поможет улучшить и упростить установку напольного покрытия и отделку камина.

    По истечении двенадцати часов происходит разборка опалубки, снятие полиэтилена. Все лишние участки по бокам фундамента засыпаются грунтом и утрамбовываются. Для улучшения усадки рекомендуется полить их водой. После истечения еще двенадцати часов, начинайте укладывать кирпич.

    С помощью отвеса проверьте угловые участки и прикрепите его к потолку с помощью крючков. В процессе укладывания кирпича следует четко придерживаться правила, которое гласит: минимальное количество глины обеспечивает надежность кладки. Слой глиняного раствора между кирпичами составляет не более 4 мм.

    Основной задачей камина является вентиляция помещения, но никак не его отопление. Именно, из-за наличия вентиляции камин не способен полностью выполнять роль обогревателя. Чтобы исправить ситуацию, требуется установка жаропрочной двери. С помощью теплового излучения комната будет обогреваться теплом, которое излучает камин.

    Для увеличения КПД камина потребуется установить бойлер в топочную камеру. Такая конструкция характеризуется наличием:

    • бойлера;
    • трубопровода, поставляющего горячую воду;
    • радиатора для обогрева;
    • потока теплого воздуха.

    Бойлер вступает в прямой контакт с пламенем, пылающем в камине. От данного устройства вода попадает в радиатор, тем самым осуществляя его нагрев. Остывшая вода опять попадает в бойлер и в нем нагревается. Таким образом, получается круговоротное движение воды в системе. Возможен вариант установки стационарного бойлера. Чтобы его монтировать, во время кладки кирпича, следует предусмотреть наличие резьбовых патрубков. Также, водяная система бывает съемной. Хотя и эстетичность и внешний вид камина немного пострадает, зато КПД увеличится в несколько раз.

    Камин чугунный для дачи: особенности установки

    Перед тем, как перейти к непосредственному выполнению монтажных работ по установке чугунного камина, предлагаем изучить его преимущества и недостатки.

    Наличие закрытой топки в камине обеспечивает полную безопасность его эксплуатации. Поэтому такой камин как нельзя кстати в доме с маленькими детьми.

    Конструкция закрытой топки имеет вид чугунной камеры, предназначенной для сгорания топлива. Одна из сторон данной камеры имеет вид стеклянной дверцы, через которую и просматривается пламя. Удобством эксплуатации отличается дверца, которую оборудуют подъемными деталями. С их помощью топка приобретает открытый вид, то есть является универсальной. Внизу от камеры сгорания располагают зольник, он является местом подачи воздуха в камеру. Верхняя часть топки оборудуется трубой для отвода дыма. Процедура монтажа чугунного камина заключается в сооружении портала, который придаст печке законченный внешний облик камина.

    Среди преимуществ закрытой чугунной топки следует выделить:

    • наличие накопителей тепла, которые значительно повышают КПД;
    • наличие разнообразных моделей, которые различаются формами, типами и внешним видом;
    • возможность в замене испорченных деталей;
    • более длительный срок эксплуатации, чем у кирпичных каминов;
    • высокий уровень пожарной безопасности обеспечивается отсутствием открытого огня;
    • стоимость такого камина намного ниже, чем кирпичного;
    • простота установки.

    Среди большого количества преимуществ таких каминов, существует несколько их недостатков:

    • видимость огня более ограниченная, чем у моделей с открытой топкой;
    • требуется уход, который состоит в периодической чистке стеклянной дверцы;
    • стандартная топка отличается наличием черного цвета.

    Одним из главных преимуществ таких каминов является отсутствие необходимости в сооружении фундамента. Поэтому их легко установить в уже отремонтированном помещение.

    Для начала определитесь с местом установки камина. Оно должно быть удобным для расположения дымохода. Под установку камина необходимо соорудить основание, которое имеет вид бетонной стяжки с армированными элементами. Далее производится укладка гидроизоляции, а при обустройстве камина на деревянном поле, необходимо провести теплоизоляцию.

    Толщина слоя для оборудования стяжки составляет 100-150 см. Чтобы выполнить армирование воспользуйтесь металлической сеткой. Дождавшись застывания бетона, начните установку конструкции, на которой будет держаться топка. Для ее сооружения используют кирпич, газобетонные блоки или другие альтернативные материалы. Возможен вариант покупки готового кирпичного цоколя, сделанного из природного камня.

    При наличии не особо прочного перекрытия, лучше отдать предпочтение газобетону, так как он отличается высокой прочностью, но в то же время очень легкий. С его помощью получится соорудить конструкцию любой формы размера. Дальнейшая отделка камина предполагает его оштукатуривание и облицовку с помощью керамической плитки, натурального или штучного камня.

    Блоки соединяются между собой специальной клеевой смесью или обычным песчано-цементным раствором. Для выравнивания поверхности, требуется нанести слой шпаклевки, толщиной до двух сантиметров.

    На основание под топку следует уложить теплоизоляционный слой, в виде асбокартона или стального кровельного металла.

    Совет: При выборе места для установки камина, учтите тот факт, что между топкой и стеной камина должно оставаться пространство для установки системы, обеспечивающей конвекционный обогрев. При этом длина дымохода должна быть такой, чтобы вывести эту систему в наружную часть здания.

    Для обеспечения правильности установки топки требуется положить на место для ее монтажа деревянные брусочки, с помощью которых выровняется топка. После проведения установочных работ, бруски убираются. В качестве дымохода используется металлический рукав или труба. Их нужно установить в специально проделанное отверстие, через которое труба выводится на улицу. В проведении данного процесса следует учесть все правила противопожарной безопасности.

    Обратите внимание: Есть несколько предельных норм в отклонении дымоходной трубы по вертикальному положению. При общей длине трубы менее 500 см, максимальное отклонение не должно превышать сорока пяти градусов, при длине более 500 см, не более двадцати градусов.

    Для облегчения отделки камина необходимо соорудить каркас, на который будет крепиться любой из отделочных материалов, для этого следует выполнить ряд действий:

    • используйте тонкостенный стальной профиль или уголки, для их соединения воспользуйтесь саморезами по металлу;
    • на внутренней части каркаса крепится теплоизоляция, а на внешней обшивка;
    • в качестве теплоизоляции рекомендуется применение теплоизоляционных матов, крепите их таким образом, чтобы сторона с наличием фольги обращалась к топке;
    • для обшивки каркаса используется любой материал, в виде гипоскартона, дерева, асбестоцементных плит;
    • теплоизоляция облицовки должна иметь отверстия для того, чтобы тепло от камина попадало в помещение.

    Варианты отделки каминов для дачи дровянных

    1. Отличным вариантом украшения камина, который впишется в любой стиль интерьера выступает дерево. Учтите, что дерево требует предварительной обработки с помощью огнезащиты. Самый оптимальный вариант - использование МДФ. Топка в таком случае оборудуется защитным экраном, защищающим дерево от возможного возгорания. Портал камина должен быть больше самой топки на 10-12 см, это поможет предотвратить его нагревание.

    2. Богатством расцветок и форм отличается кафельная плитка. Для произведения отделки камина возможно использование глазурированной плитки, терракотовой плитки или керамогранита.

    3. Использование изразцов придаст камину роскошный внешний вид. По внешнему виду они напоминают плитку, и отличаются от нее текстурной поверхностью и большим весом. Технология и установки требует их крепления с помощью металлической проволоки.

    4. Термоустойчивая мозаика - отличный вариант декорации портала для камина. С ее помощью удается создать неимоверные рисунки, которые дополнят любой тип интерьера.

    5. Мрамор, гипсокартон, декоративная штукатурка - отлично украсят поверхность камина. В данном вопросе фантазия безгранична. Главное условие - использование термоустойчивых и пожаробезопасных материалов.

    strport.ru

    Как построить камин на даче, а также выбрать печь?

    Что предпочесть для установки на даче: камин или печь?  Многие выберут первый вариант. Разберемся, как построить камин своими руками.

    Строительство камина

    Одним из неоспоримых преимуществ частного дома является возможность создания там собственного домашнего очага. Несмотря на тот факт, что каминам и печам все чаще приходят на смену практичные и функциональные котлы, обогреватели и плиты, камины и печи сохраняют свою популярность.

    И хотя с современными устройствами могут тягаться не каждая печь или камин, тем не менее они могут быть достойным дополнением существующей системе жизнеобеспечения, создавая особую уютную атмосферу в доме. Итак, попытаемся разобраться в особенностях каминов, печей и их комбинированных вариантов, а также в том, как построить камин, выполняя все работы своими руками.

    Требования к помещению

    Перед тем, как построить камин в доме или на даче своими руками, стоит ознакомиться с требованиями к помещениям для установки этой конструкции. Лучше всего предусмотреть возможность установки на этапе проектирования, а построить камин своими руками можно будет позже.

    Нужно учесть некоторые особенности:

    • Печи массивны, и потому им требуется усиленный фундамент.
    • Если печь является полноценной, она пригодится не только для приготовления пищи, но и для обогрева помещения. Для печи желательно иметь достаточно места.
    • Будет очень дорого проводить работы, если в готовом доме придется разбирать междуэтажные перекрытия для создания дымохода.
    • Камин легче, чем печь, строить в готовом доме. Однако хотя он меньше печи по весу, он может потребовать усиленного фундамента.
    • Конструктивно каминная топка проще печной, требует меньше места и монтируется быстрее.

    Печь-камин

    Такая конструкция — комбинация камина и отопительной печи. Она соединяет в себе достоинства обоих типов приборов. Камин способен быстро нагревать помещение, а печь позволяет надолго сохранять тепло. Такие возможности появляются в результате оборудования камина двумя топками в корпусе или стеклянной дверцей.

    Другим подклассом являются чугунные или стальные печи, облицованные керамикой. Это автономные системы, они продаются готовыми. Конструктивно они напоминают буржуйки, но более продуманы эстетически и технически. Печи-камины имеют минимальные требования к помещению и могут устанавливаться почти везде.

    Кладка камина

    Вопрос о том, как на даче построить камин, не так уж и прост, так как выполнить работы своими руками по силам далеко не каждому, а вот проконтролировать процесс, понимая, что происходит, вполне реальная задача.

    Основание камина

    Камины легких конструкций, которые часто устанавливают на даче, ставятся прямо на пол, большие (более 700 кг) — сооружаются на фундамент с глубиной порядка 0,5–0,7 м. В строительстве каминов разделяют два типа фундамента:

    • Заливной фундамент, в котором используется бетон с наполнителями (щебенка, колотый кирпич и т. п.) или жидкий бетон. Для особенно тяжелых каминов можно использовать усиление арматурой. Поверхность заливного фундамента обычно делается на уровне пола или же сантиметров на 10–15 ниже. Для заливки используется опалубка.
    • Кирпичный фундамент, который предназначен для небольших каминов. Он выкладывается в виде поставленных на ребра кирпичей. Для раствора используется высокопрочный цемент (марка М300 или выше). Рядов должно быть от 4 до 6.

    Для защиты фундамента от влаги используется рубероид, для чего дно и стенки опалубки покрываются рубероидом, а стыки битумом. Места крепления просмаливаем, а низ фундамента засыпаем тонким слоем керамзита.

    Если тяжелый камин ставят на втором этаже, фундамент сооружается все равно, за исключением наличия деревянного пола. В такой ситуации на пол кладется 15-сантиметровый слой огнеупорного материала, покрытого листом железа. Нижний кирпичный слой укладывается на цементно-глиняный раствор.

    После изготовления фундамента выжидается 5–6 дней до его высыхания.

    Дымоход

    Основные моменты:

    1. Стены трубы должны быть достаточно толсты, что уменьшит потери тепла. Когда камин расположен у внутренней стенки, труба выкладывается в один кирпич. Если камин рядом с наружной стеной — в полтора или два кирпича. Нормальное сечение трубы — 1/10–1/15 ширины отверстия топки. Минимальными параметрами трубы являются 14×25 см.
    2. Опирать тяжелую трубу на легкий камин небезопасно, поэтому лучше использовать в таком случае керамические или металлические трубы. Их нужно утеплить снаружи, обложив трубу кирпичом и засыпав пространство между кирпичом и трубой керамзитом.
    3. От высоты трубы напрямую зависит качество тяги. Оптимальный вариант высоты — 5–7 метров. Поверх заслонки труба выглядит как сужающаяся пирамида, и переход в верхней части в дымоход. Переднюю стену дымовой коробки поднимают, плотно стыкуя ее с дымоходом. Вертикальная задняя прямо переходит в дымоход.
    4. Дымовая труба предусматривает заслонку (поворотную или задвижную), с помощью которой камин закрывается для протапливания. Также она нужна для регулировки силы тяги. Заслонка должна находиться на 20–30 см (максимум на 80–100 см) выше отверстия топки, на расстоянии порядка 2 метров от пола.
    5. Если дымовая труба менее 5 метров, то без заслонки холодный уличный воздух быстро наполнит помещение. Если труба превышает 7 метров, заслонку можно и не ставить, хотя в любом случае она не будет лишней.

    Пример каминной кладки

    Прежде чем решить, как построить камин, нужно выбрать способ порядовки (см. Угловой камин – порядовка). Существуют две вариации порядовки: с искрогасителем и без него. Каминная тяга регулируется с помощью задвижки. КПД равняется 10–15%.

    Первые три ряда или лишь контур рядов можно выкладывать по схеме, во внутреннюю часть наполнить засыпкой из песка и щебня. Четвертый ряд выкладывается огнеупорным кирпичом. Тут же, для закрепления решетки камина, устанавливаются закладные Г-образные штыри.

    Простой камин



    Порядовка обычного камина

    Кладка простого камина с искрогасителем



    Материалы для постройки камина

    Кладка печи

    Как пример, рассмотрим печь с большой теплоемкостью. Ее особенность — однократная топка в течение суток.

    Характеристика печи

    Строительство

    Материалы для постройки печи

    В качестве примера взята печь двухэтажная, канальная, однооборотная, имеющая один топливник на первом этаже. Конструкция располагается на двух этажах. Ее располагают на отдельном фундаменте, построенном до уровня пола на первом этаже. Сечение топливной секции имеет в плане размер 890×1150 м, отопительные щитки — 770×1020 мм на первом этаже и 770×950 мм на втором.

    Общая высота условна и исходит из высоты потолков на этажах по 3,4 м. Она с легкостью меняется, нужно только изменить численность рядов в кладке кирпича с 26 до 46 и с 60 до 82.

    Порядовка печи

    По размеру топливник рассчитан на одномоментную загрузку порядка 50 кг поленьев с длиной 50 см и толщиной примерно 10 см. Укладываются поленья стоймя. Газы поднимаются вверх по восходящему дымоходу. На высоте примерно 3,2 метра от уровня пола какая-то часть газов выделяется в дымообороты щитка отопления 1 этажа, а оставшаяся — поднимается к верху печи, поступая в дымообороты 2 этажа.

    Опускные каналы дымооборотов щитков и первого, и второго этажа и последний подъемный канал первого этажа содержат особые теплообменные насадки, выступающие из кирпичной кладки внутрь канала. Это увеличивает поверхность теплопоглощения в дымооборотах, а также скорость нагрева кладки.

    Крайние дымовые каналы на обоих этажах (60–88 ряды) имеют сечение 120×190 мм, оканчиваясь в верхнем уровне печи общей камеры (89–90 ряды). В данной камере ставятся регулирующие кирпичи, которые несут функцию распределения дымовых газов к дымооборотам этажей. Данные кирпичи имеют опору на выступы шириной в полтора-два сантиметра, которые сделаны в 88 ряду во время выкладывания каналов.

    Регулировка распределения газов делается единожды во время первых пробных топок, за счет перемещения кирпичей. Этим добиваются равного обогрева кладки на первом и втором этажах. Вслед за окончательным закреплением регулировочных кирпичей окна камеры плотно закрываются и замазываются глиной.

    Методика проведения работ

    Технология того, как построить на даче камин, предусматривает, что если перекрытия не нуждаются в укреплении, система устанавливается на площадку, где предварительно выложен огнеупорный кирпич, плитка или лист металла с толщиной примерно 1,2 см (см. Футеровка печи).

    Нужно, чтобы площадка выходила за рамки прибора по 50 см с каждой стороны. До стенки с горючими материалами не должно быть меньше метра, а из негорючих — порядка 20 сантиметров. Прежде чем топить, необходимо иметь свободное пространство от печи примерно полтора метра.

    Подключение камина-печки к дымоходу

    Последовательность выполнения работ своими руками:

    1. Когда в помещении есть дымовой канал, который проложен изнутри стены, расстояние между камином и каналом может быть минимальным. Определившись с местом установки камнофена, отмечается место на стене, где произойдет подключение прибора к дымоходу.
    2. После этого пробивается кладка стены или дымохода и расширяется отверстие по размеру и форме футерного кольца.
    3. Затем устанавливается кольцо и заделываются щели влажной глиной или огнеупорным песком.
    4. После этого соединяется дымоход и дымоотводная труба печи. Если дымоход отсутствует, сооружается новый из кирпича или металла. В работе используется полнотелый качественный красный кирпич. Металлическую дымоходную трубу крепят к стене кожухом, дюбелями и шурупами, входящими обычно в комплект.

    Важно! Основание дымовой трубы должно содержать для чистки карман с дверцей. Чистку нужно проводить не реже раза в три месяца (в случае интенсивной эксплуатации).

    Обратите внимание:

    • Фундамент печной кладки выкладывается очень тщательно.
    • Печь должна быть оснащена закрывающимся топливником.
    • Для наблюдения за пламенем можно поставить прозрачную дверцу: они имеются в продаже.
    • Обращайте внимание на то, как выглядит кладка внутри: недопустимы задиры, щели, наплывы раствора, поскольку это приведет к понижению тяги и быстрому накоплению золы.
    • По всему ходу строительства контролируйте горизонтальность и вертикальность кладки камина или печи, а также качественность установки чугунных элементов.
    • Место, где дымоход пронизывает стену, подлежит обязательной изоляции!

    Надеемся, эта статья дала вам полезную информацию о том, как построить камин в доме своими руками.

    sdelaikamin.ru
