Как сделать крышу пристройки к дому
Проектные вычисления и чертеж односкатной крыши
Какие потребуются материалы для крыши сарая
Методика строительства кровельной конструкции своими руками


В каждом доме всегда находится множество предметов и хозяйственных инструментов, которым просто не находится подходящего места внутри жилого здания. Для хранения таких вещей обычно используют сараи или гаражи, если позволяет придомовая территория.



Однако нередко на участке нет места, чтобы соорудить отдельно стоящую конструкцию, поэтому хозяева решают сделать к своему дому пристройку. В данной статье мы расскажем, как сделать односкатную крышу на пристройке и какие материалы для этого могут понадобиться.

Как сделать крышу пристройки к дому

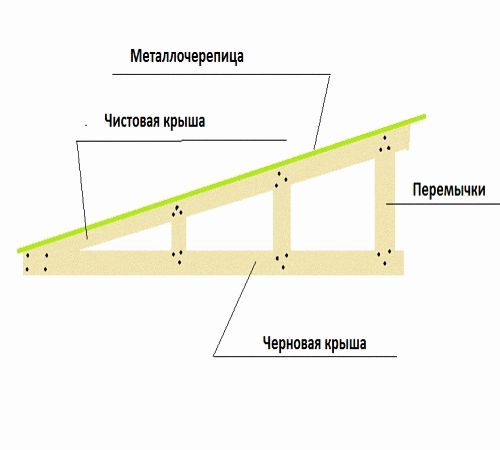

Облегченную кровельную конструкцию, которая состоит лишь из одного наклонного ската, принято называть односкатной крышей. Давайте рассмотрим, как сделать крышу на пристройке к дому, какие есть нюансы и особенности строительства. Данная конструкция включает систему стропил, фронтоны, обрешетку и финишный кровельный материал. Особенностью пристроя односкатной крыши к дому является необходимость ее закрепления к одной из несущих стен основного здания.



Конструкционные элементы односкатной крыши данного типа таковы:

  1. Мауэрлат. Это главная опорная балка, на которую приходится основной вес всех стропильных конструкций и кровельного материала крыши. Она же и перераспределяет нагрузку на несущие стены и фундамент здания. Для укладки этого элемента используют твердое дерево, обработанное антисептиками. Решая построить односкатную крышу пристройки к дому своими руками, одну балку мауэрлата фиксируют на несущей стене здания, а вторую – закрепляют на вертикальных опорах.

  2. Стропила. Данные элементы поддерживают кровельный материал и передают его массу далее на мауэрлатный брус. Для создания стропильных ног используют доску сечением 50×150 или 100×150 мм. Для крепления их на опорной балке с обоих концов стропил делают запилы.

  3. Подкосы. Это дополнительные опорные элементы каркаса, которые поддерживают стропильные ноги, если длина ската превосходит 4 м. Одним концом они упираются в стропила, а другим – в мауэрлат.

  4. Обрешетка. Для ее обустройства применяются доски размерами 40×150 мм. Они набиваются поверх стропил с определенным шагом, чтобы создать опору для укладки финишного покрытия. Сплошную обрешетку из фанеры или стружечных плит выполняют для мягкой кровли.



Стоит отметить, что чертеж сарая с односкатной крышей, пристроенного к дому, можно выполнить самостоятельно, поскольку такая конструкция является самой простой из всех возможных. При этом не нужны сложные математические расчеты. Правда, особое внимание следует уделить методу стыковки крыши пристройки с основным зданием. Важно позаботиться о надежной гидроизоляции шва, чтобы избежать протечек.

Проектные вычисления и чертеж односкатной крыши


Безусловно, чтобы готовая конструкция была долговечной и не доставляла хлопот в период осадков или в холодное время года, перед началом строительства нужно составить проект сарая с односкатной крышей, который будет примыкать к дому. При этом нужно будет высчитать площадь поверхности ската, его уклон, длину стропильных ног и разницу высоты опор. Все это должен содержать проект крыши дома. Правильность расчетов обеспечит долговечность крыши и ее эффективность. Определить нужные параметры можно с помощью готовых программ-калькуляторов или с использованием формул.



Вручную искомые величины вычисляют так:

  • Угол наклона крыши определяется, как результат деления разницы высоты опорных столбов на ширину сооружения. Как правило, он находится в пределах 15-40º и определяется, исходя из погодных условий местности и требованиями производителей кровельного материала.

  • При заданной величине уклона ската, разницу высот опорных столбов можно вычислить умножением угла на ширину пристройки. Эти параметры высчитывают для того, чтобы при сооружении односкатной крыши пристройки к дому можно было соблюсти нужный уклон.

  • Для определения длины стропил необходимо поделить разницу высоты опор на синус уклона ската. Полученное значение позволит рассчитать количество материала, требуемого для создания стропильной системы пристройки к дому.

  • Вычислить площадь поверхности можно, перемножив длину и ширину ската – параметр служит для определения количества кровельных и гидроизоляционных материалов для крыши. Учтите, что приобретать их нужно с 15-20 % запасом на подрезку и нахлесты.



Погодные условия местности существенно влияют на долговечность крыши. Так, если предполагаются существенные снеговые нагрузки – лучше делать скаты более крутыми, а если преобладает ветреная погода – более пологими, с уклоном менее 15º.

Какие потребуются материалы для крыши сарая


Давайте подумаем, чем дешево покрыть крышу сарая, чтобы сократить затраты. Наиболее разумным с точки зрения безопасности от ветра и обильных осадков будет строительство сарая с односкатной крышей, поскольку понадобятся достаточно недорогие материалы. К тому же, никаких проблем с их приобретением у вас не возникнет – все есть в свободном доступе в магазинах. Да и количество расходников будет намного меньше, чем у крыш более сложной конструкции.



Во время строительства кровли пристройки к дому вам потребуются:

  1. Древесина. Понадобится брус из сосны сечением 100×100 или 150×150 мм, обрезные доски 50×150 мм, необрезные доски 40×150 мм и рейка сечением 25×50 мм для возведения стропильной системы. Влажность материала не должна превышать 15-16 %, а его поверхность должна быть без сколов, трещин и пятен. Используя антисептики глубокого проникновения, можно избежать гниения и образования плесени из-за проникающей влаги.

  2. Кровельное покрытие. Подобрать подходящий материал по качеству и стоимости можно из широкого перечня разновидностей, представленных на рынке. Бюджетным вариантом будет шифер, профнастил или рубероид. В два раза дороже обойдется более качественный и презентабельный внешне материал – мягкая кровля, ондулин, металлочерепица. Если речь идет о перекрытии зимнего сада, теплицы или веранды, можно использовать поликарбонат – прозрачный материал, прекрасно пропускающий солнечный свет, термоизоляционный материал.

  3. Гидроизоляция. Данный слой предназначен для защиты деревянной стропильной системы крыши пристройки от проникновения влаги и, как следствие, порчи конструкций. Для этого может использоваться рубероид, пленка или диффузная мембрана. Однако на практике наилучшим образом себя показал рубероид, поскольку он самый прочный из приведенных.

  4. Крепления. Вариантов крепежных расходников при монтаже крыше может использоваться много – саморезы с каучуковыми шайбами, гвозди, анкеры, металлические уголки. В случае с саморезами, их расход на 1 м2 площади составляет около 10 штук. Так, для расчета количества, норму расхода нужно помножить на площадь.



Обратите внимание, что выбор аналогичного с основным зданием кровельного покрытия позволит сделать пристройку гармоничным продолжением дома. Однако если это невозможно в силу финансовых возможностей, стоит подобрать материал, максимально близкий по цветовой гамме. Выбор нетяжелых материалов (ондулин, рубероид или профнастил) сделает возможным создание облегченного простого каркаса.

Методика строительства кровельной конструкции своими руками


Итак, если вы все же решили делать крышу пристройки к дому своими руками, после проектирования и закупки материалов, можно начинать строительство. Для работы вам понадобится ножовка или болгарка, шуруповерт, рубанок, дрель, степлер, линейка, маркер и шнурка.



Строительство проводится в несколько этапов:

  • Используя анкерные болты или металлические шпильки, на несущей стене дома устанавливают первую балку мауэрлата. На нее будут укладываться стропильные ноги, так что фиксация должна быть надежной.

  • Вторую балку мауэрлата монтируют либо на несущую стену будущей пристройки, либо на опорные столбики. Их высота должна быть ниже основной несущей стены дома, чтобы обеспечить необходимый уклон крыши. На столбиках балка крепится шпильками, а на несущей стене – анкерными болтами.

  • Далее изготавливают расчетное количество стропильных ног одинаковой длины и выполняют в каждой из них запилы под укладку на мауэрлат. Первыми крепятся крайние стропилины, затем между ними натягивают шнурку, и по данному уровню крепят все оставшиеся ноги.

  • Поверх стропил настилают гидроизоляцию. Рубероид на стыке пристройки с главным домом заводят на стену на 15-20 см и приплавляют к ней, используя газовую горелку.

  • Крепление гидроизоляционного слоя выполняется рейкой контробрешетки, прибитой гвоздями к стропилам. Перпендикулярно контробрешетке монтируется основная обрешетка под кровельный материл с шагом в 10-15 см.

  • Последним этапом будет укладка кровельного покрытия на обрешетку. Начинать настил нужно справа налево и снизу вверх, укладывая листы с нахлестом в 10-15 см. На пологих крышах нахлест материала увеличивают, а стыки дополнительно промазывают герметизирующим составом.


Стоит отметить, что движение воды по односкатной крыше будет производиться только в одном направлении, следовательно, необходимо установить качественные водостоки. В последнюю очередь можно приступить к утеплительным работам и окончательной подшивке фронтонов.

Как сделать односкатную крышу пристройки к дому своими руками — Школа ремонта

Односкатная крыша пристройки к дому имеет простую конструкцию, поэтому ее можно довольно быстро построить своими руками без особенных проблем и значительных затрат. О том, как сделать крышу, какие для этого могут потребоваться материалы и инструменты, и какова должна быть последовательность выполнения работ, мы расскажем более подробно.

Выбираем угол наклона крыши

Прежде чем приступить к работе, следует выполнить несколько предварительных действий. Во-первых, необходимо спроектировать крышу пристройки. Для это делается чертеж, в котором обязательно нужно определить угол наклона поверхности крыши.

Угол наклона – очень важная величина, которая оказывает влияние на долговечность и эффективность кровли. Правильно выполненные расчеты помогут качественно и быстро справиться с работой. Чем выше угол, тем больше материалов придется потратить на то, чтобы построить крышу пристройки.

Этот показатель подбирается с учетом преобладающих погодных условий в местности, где стоит дом. Чем больше выпадает в этом регионе осадков, тем большим должен быть угол. Благодаря этому вода и снег не будут скапливаться и разрушать поверхность крыши. В местности, где дуют сильные ветра, лучше выбрать небольшую величину угла.

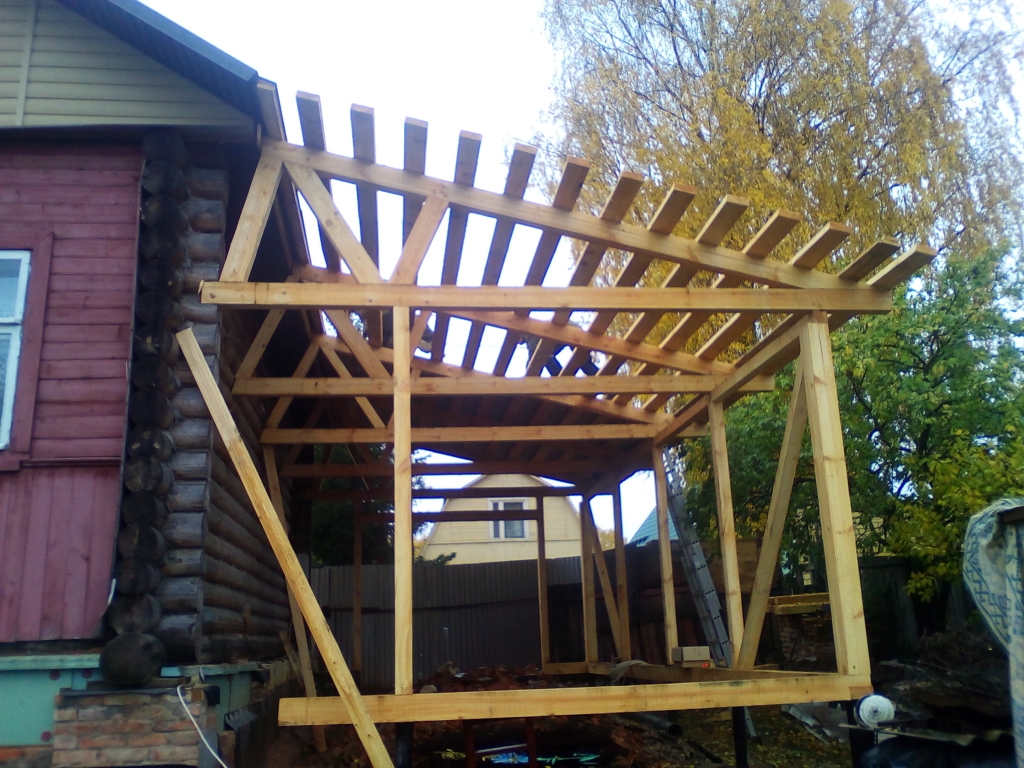

Односкатная крыша пристройки к дому

Угол наклона тоже подбирается в зависимости от материала, из которого изготовлена кровля:

  • черепица или шифер – минимум 22 градуса;
  • рубероид – минимум 5 градусов при двухслойном покрытии, и 15 градусов – при трехслойном;
  • профнастил – минимум 12 градусов;
  • металлочерепица – 14 градусов;
  • ондулин – минимум 6 градусов;
  • мягкая черепица – минимум 11 градусов.

Как показывает практика, крыша пристройки к основному сооружению может иметь максимальный угол наклона, равный 45 градусам. Но выбирая показатель в промежутке между минимальными и максимальными, важно учитывать не только эстетику кровли, но и помнить о нагрузках, которые будут возникать при выпадении осадков или порывах ветра.

Неправильно выбранный угол наклона приведет к непредвиденным расходам денег на ремонт в случае падения пристройки.

Подбираем материалы

Традиционно односкатная крыша строится из деревянных брусьев, на которые укладывается кровельный материал. Дерево подбирается твердых пород, хорошо просушенное и обработанное защитными веществами от насекомых и атмосферных воздействий. Кроме того, все деревянные детали, из которых будет построена односкатная крыша пристройки, нужно пропитывать противопожарными средствами. Благодаря этому значительно увеличится срок эксплуатации стропил и балок конструкции.

Для того, чтобы возвести крышу пристройки, потребуются следующие материалы:

  • брус для балок, стропил и опор;
  • доска для обрешетки и обшивки торца и боковин;
  • утеплитель и гидроизоляция;
  • кровельные материалы.

О последних следует поговорить отдельно. Обычно крыша пристройки к жилому дому делается из того же материала, что и основная крыша. Но в случае, если такой возможности нет, кровельный материал подбирается исходя из финансовых возможностей владельца дома.

Материалы для крыши

Брус для стропил выбирается с размерами от 120х120 миллиметров и до 150х150 миллиметров. Они зависят от веса материала, который был выбран для кровли. Чем он тяжелее, тем толще должен быть брус. Также нужно взять “запас” на нагрузку в виде снега, дождя или ветра.

Для выполнения работ своими руками будут нужны инструменты:

  • электрическая или ручная пила;
  • электрическая дрель;
  • шуруповерт;
  • молоток;
  • топор;
  • нож;
  • мебельный степлер;
  • саморезы или гвозди;
  • уровень;
  • рулетка.

Гвоздями и саморезами запасаются из расчета, что на 1 квадратный метр поверхности потребуется 8-10 штук. А при покупке изоляционного материала и утеплителя для кровли нужно помнить, что к необходимому размеру нужно добавить еще 10-15%, которые пойдут на нахлесты, обрезку или стыковку материалов.

Количество стропил берется из того расчета, что устанавливаются они на расстоянии не более 1 метра друг от друга.

Выполняем строительные работы

В случае, когда не предусмотрен дом с пристройкой под одной крышей, необходимо, чтобы крыша дома выступала над пристройкой не менее, чем на 5 сантиметров. Нужно тщательно продумать, как привязать конструкцию к стене, иначе внутрь будет попадать дождевая вода или снег.

Стропила будут опираться на наружную стену, поэтому на ней при помощи уровня горизонтально крепится несущий брус, он же мауэрлат. Это самый толстый брус, и чем выше делают угол крыши или чем тяжелее выбранный кровельный материал, тем массивнее он должен быть.

Мауэрлат максимально надежно крепится к стене, потому что на нем будут закреплены концы стропил в месте, где будет стыковка пристройки и стены основного здания. Как соединить их между собой? Стропила лучше вставлять в пазы, предварительно вырезанные в мауэрлате. Рекомендуемое расстояние между ними должно быть около 0,6-0,8 метра, но не более одного метра.

Установка стропил

При укладке стропил необходимо следить за тем, чтобы все они имели одинаковый угол наклона. Иначе может возникнуть перекос, и вода, скапливаясь, будет разрушать крышу пристройки.

После того, как стропила закреплены, начинается второй этап строительных работ – гидроизоляция. Если стропила длинные, между ними добавляются дополнительные опоры. На них сверху поперек брусьев раскладывается рубероид, толстая пластиковая пленка или другой гидроизоляционный материал. Специалисты рекомендуют делать соединение внахлест и каждый стык проклеивать клейкой лентой. А сам рубероид крепить к стропилам степлером.

Чтобы вода не попадала в щель между кровлей пристройки и стеной дома, стык дополнительно изолируют. Как соединить кровлю пристройки со стеной? Для этого край самой верхней полосы рубероида выводят над поверхностью крыши пристройки и разогревают паяльной лампой, после чего приклеивают к стене.

Правильное крепление к стене дома

Поверх слоя гидроизоляции делают обрешетку. Для этого используют брус размером 5х5 см, который крепится поперек стропил. Для твердой кровли расстояние между брусьями берут такое, чтобы один лист лежал как минимум на двух из них. Для мягкой кровли обрешетка делается сплошной, из досок или ОСБ.

Заключительный этап – укладка кровельного материала. Его кладут, начиная с нижнего ряда по направлению к верху, закрепляя по технологии, присущей каждой из разновидностей. При этом важно следить, чтобы соединение не имело щелей.

Остается зашить досками торцевые части боковины, чтобы под крышу не попадали вода и снег.

Теплая или холодная?

Некоторые мастера рекомендуют утеплять крышу пристройки.

Это уменьшит потерю тепла в доме, если пристройка не будет отапливаться. Это будет необходимо, если в ней делают отдельный источник отопления.

Утепление крыши пристройки

Для утепления перед укладкой на кровлю гидроизоляции в пристройке делают черновой потолок. Не него укладывают слоями утеплитель, сверху его покрывают гидроизоляционным слоем. И только после этого проводятся все описанные выше работы.

Снизу потолок пристройки можно зашить фанерой или гипсокартоном.


Кроме того, следует утеплить и торцевые часть кровли, чтобы боковой ветер не выдувал тепло. Для этого можно использовать любой материал, исходя из финансовых возможностей.

Некоторые мастера, делая кровлю пристройки, обшивают торцевые части поверх досок разными отделочными материалами, например, пластиком. Благодаря этому такая крыша приобретает более нарядный и законченный вид.
