Как сложить отопительную печь своими руками (чертежи фото и порядовки) | Своими руками

Содержание ✓

  • ✓ Исправить недостатки печи
  • ✓ Кладка печи
  • ✓ Печь для отопления – кладка своими руками: фото
  • ✓ Порядовки печи для кладки своими руками

Моя отопительная печь стала естественной заменой старой, сложенной местным печником в моём рубленом доме 6 * 6 м. Она находилась почти по центру помещения и служила перегородкой между двумя спальнями. Комната, куда выходил торец печи с топочной дверкой, располагалась поперёк и обогревалась слабо.

Габариты печи были 51 * 140 х 203 см (Ш х Д х В). Конструктивно она представляла собой обычную вертикальную «трёхканалку», расположенную над топочной камерой, только сечения каналов были увеличены вдвое относительно обычных для таких конструкций и составляли 26 х 26 см. Дальняя нижняя часть колосниковой топки прогревалась плохо и не имела подъёма к первому восходящему каналу, что мешало полноценному сгоранию топлива. Были случаи и лёгкого отравления угарным газом.

Исправить недостатки печи

Предстояло сделать новую печь, обеспечив максимально комфортную температуру во всех трёх комнатах. Кроме того, мне было интересно испробовать калориферную систему для более быстрого прогревания помещения после долгого отсутствия. Поэтому и родилась концепция колпаковой калориферной печи с хлебной камерой (ХК). Проект достаточно сложный (рис. 1), но он наиболее полно отвечал моим задачам.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Кроме того, необходимо было вписаться в прежние габариты печи, при этом сделать футеровку топки и максимально обезопасить себя с точки зрения противопожарной безопасности.

Ссылка по теме:  Отопительная двухколпаковая печь с изразцами своими руками

Кладка печи

1-2-й ряды

Первый и второй ряды представляют собой первый уровень калориферной системы, обеспечивающей пассивную циркуляцию воздуха между боковыми комнатами и комнатой со стороны топочной дверки (рис. 2-4).

3-4-й ряды

Выложил две камеры: поддувальную и для подачи воздуха в область верхнего горения, а также сформировал отверстия для забора воздуха в калорифер.

Установил дверку поддувальной камеры. Между деревянными стойками дверей и печью сделал зазор 1,5 см и проложил дюралевую полосу для перераспределения температуры.

5-6-й ряды

Под колосниковую решётку выложил шамотную вставку и сформировал сухую щель для отсечки пламени от стеклянной дверки. За топочной камерой – воздуховод «вторички» (верхнее горение). Уложил металлические 4-мм листы калориферной системы, установил дверку чистки. Металлические листы изолировал базальтовым картоном и термостойким (1600°С) герметиком.

Для укрепления воздуховода и изоляции калорифера на горизонтальный лист калорифера уложил срезанные под угол кирпичи. Повторюсь: все стыки промазал герметиком.

7-8-й ряды

Установил топочную дверку. Поскольку топка невысокая, для удобства кладки по рядам шамот резал вдоль (для боковых стенок).

9-10-й ряды

Выложил канал подачи вторичного воздуха в зону верхнего горения. Перекрыл канал подачи вторичного воздуха. Окончательно зафиксировал с боков топочную дверку кирпичом с прокладкой между ним и дверкой 5 мм базальтового картона.

11-12-й ряды

Поскольку кладка оказалась чуть выше уровня топочной дверки, перекрытие пришлось сделать замком из вертикально уложенных кирпичей, срезанных под нужный угол. Одновременно начал формировать свод топочной камеры под катализаторную решётку.

Направляющие пластины растопочного хода в перевальной стенке сделал под углом для создания завихрения газов. Одновременно это и дополнительный катализатор.

13-14-й ряды

Сделал катализаторную решётку. Установил дверцу хлебной камеры.

15-18-й ряды

После установки калориферных дверок перекрыл канал калорифера и вместо первоначально планируемых печурок решил сделать расширительную камеру в восходящем канале, тем самым немного увеличив площадь обогрева.

Хочу отметить, что следовало бы футеровать и хлебную камеру, так как это дало бы возможность периодически прожигать её небольшой порцией топлива. Без футеровки керамический кирпич не выдерживает такой температуры и лопается. Это не смертельно, конечно, но неприятно.

В 18-м ряду- первый скос расширительной камеры. Перед этим на лист металла уложил два кирпича с обратным скосом. Задней частью они врезаны в кладку внешней стенки печи на 6 смг что позволяет снизить нагрузку на их переднюю часть, опирающуюся на металлический лист калорифера. В передней части этих кирпичей, сразу за скосом, сделал паз (он указан в порядовке небольшим вертикальным штрихом). На металлический лист уложил базальт, а на него – эти кирпичи, в пазу которых его надёжно зафиксировал. Лишний базальт срезал, а шов уплотнил термостойким герметиком.

В верхнем канале, расположенном над ХК, решил усилить боковые стенки для увеличения теплоёмкости. Скосы будут являться опорой для решётки ХК, через которую газы попадают в верхний канал.

19-21-й ряды

Закончил формирование верхнего канала над хлебной камерой.

22-27-й ряды

Сделал перекрытие канала над хлебной камерой и установил дверку чистки.

28-29-й ряды

Кладка перекрытия горизонтального канала, подводящего дымовые газы от восходящего канала к трубе. Выходное отверстие трубы -13 * 13 см. Для размеров моей топки вполне достаточно.

Печь покрыл термостойким лаком и вот уже пятый сезон она исправно работает в доме для ПМЖ. Когда есть желание, то в хлебной камере делаем топлёное молоко (молочная ферма находится неподалёку). В хлебную камеру входит четыре крынки по 1,3 л.

Свою основную задачу – создать комфортную температуру в комнате, из которой происходит топка печи, – я решил. В морозы -25…-30°С мы топим её два раза в сутки – утром и вечером, как это и делают при одноконтурных печах.

Читайте также:  Печь теплая со всех сторон – кладка своими руками

Печь для отопления – кладка своими руками: фото

В задней части печи предусмотрены отверстия для забора воздуха из боковых комнат, по центру — подпорка под металлический лист первичной калориферной системы. Она будет слегка подогревать воздух за счёт нагреваемой воздушной прослойки под основным калорифером печи и перенаправлять его в сторону поперечной комнаты. Поэтому заборные каналы сделаны на первом ряду, выходное отверстие высотой — в два ряда.

На второй ряд уложил металлический лист толщиной 1 мм. Покрыл его чёрной термостойкой краской.

Рис. 1. Объёмное изображение печи.

Установлена колосниковая решётка.

За перевальной стенкой — канал подачи вторичного воздуха для верхнего горения. Далее опускной и рядом с калорифером — подъёмный каналы. За металлическим листом — подъёмный канал калорифера.

Вид из комнаты слева. Внизу — прочистная дверка между опускным и восходящим дымоходами. Еще ниже, на первом ряду — отверстие для забора воздуха и подачи его в комнату, где расположена топочная дверка. На 3-м ряду — отверстие для забора воздуха в калорифер.

Вид из комнаты справа. Внизу в центре — дверка подачи воздуха
в топку для верхнего горения. На 1-ми 3-м рядах, так же как и на противоположной стороне печи, расположены отверстия калориферных систем. На 15-м ряду —дверка калорифера.

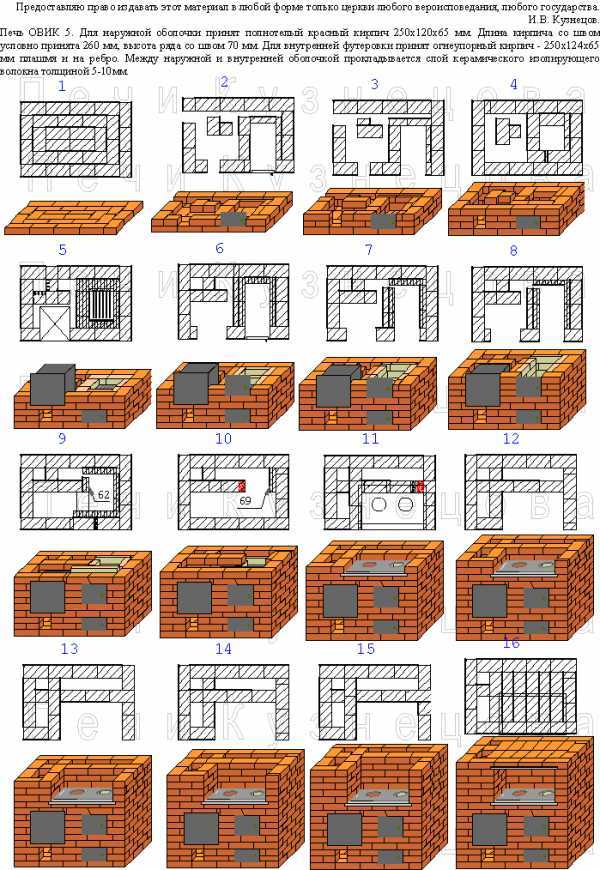

Порядовки печи для кладки своими руками

© Автор: Е.Докторов
